关于加强我市建筑节能工程.docx

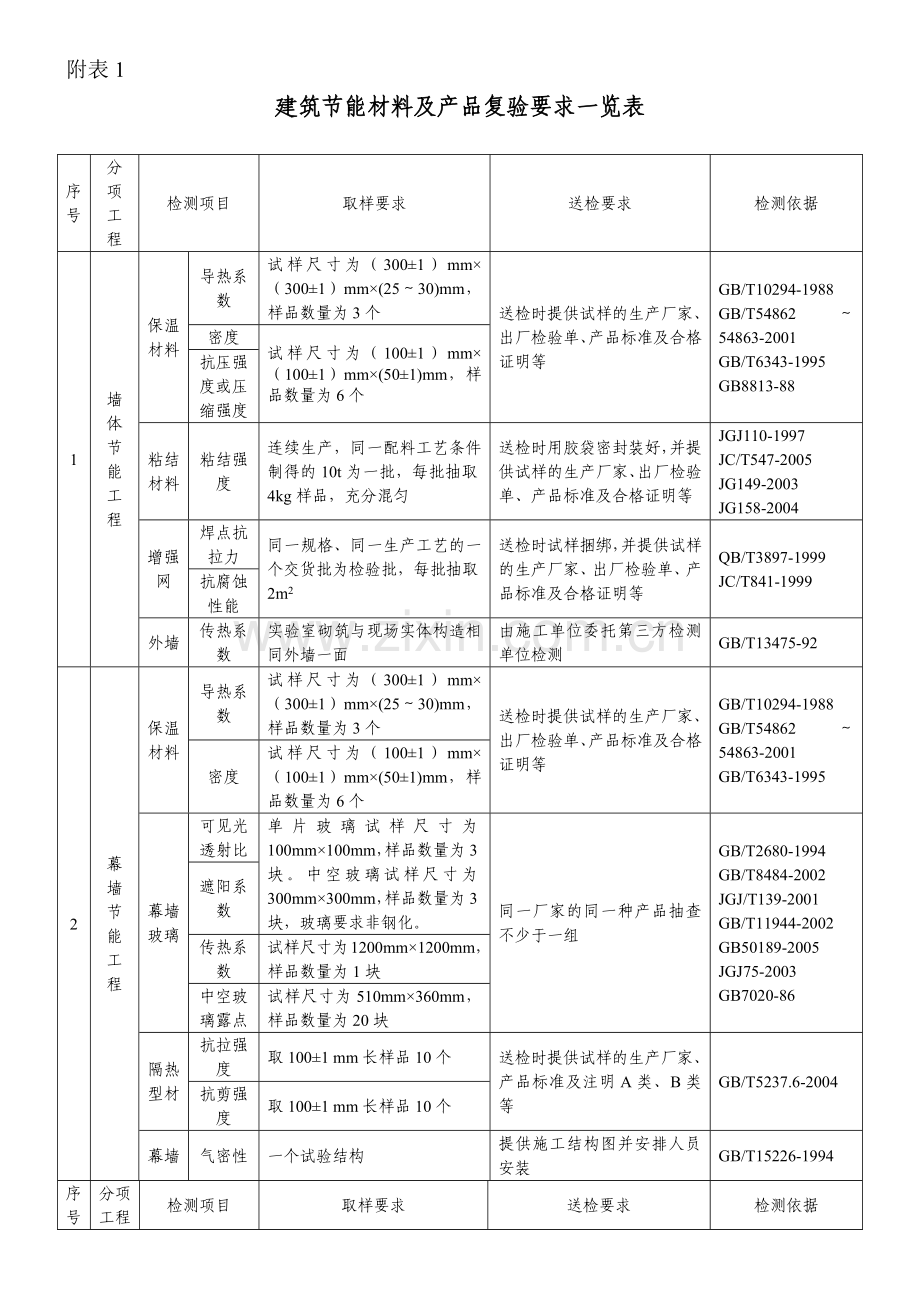

附表1
建筑节能材料及产品复验要求一览表

序号
分项工程
检测项目
取样要求
送检要求
检测依据
1
墙体节能工程
保温材料
导热系数
试样尺寸为（300±1）mm×（300±1）mm×(25～30)mm，样品数量为3个
送检时提供试样的生产厂家、出厂检验单、产品标准及合格证明等
GB/T10294-1988
GB/T54862～54863-2001
GB/T6343-1995
GB8813-88
密度
试样尺寸为（100±1）mm×（100±1）mm×(50±1)mm，样品数量为6个
抗压强度或压缩强度
粘结材料
粘结强度
连续生产，同一配料工艺条件制得的10t为一批，每批抽取4kg样品，充分混匀
送检时用胶袋密封装好，并提供试样的生产厂家、出厂检验单、产品标准及合格证明等
JGJ110-1997
JC/T547-2005
JG149-2003
JG158-2004
增强网
焊点抗拉力
同一规格、同一生产工艺的一个交货批为检验批，每批抽取2m2
送检时试样捆绑，并提供试样的生产厂家、出厂检验单、产品标准及合格证明等
QB/T3897-1999
JC/T841-1999
抗腐蚀性能
外墙
传热系数
实验室砌筑与现场实体构造相同外墙一面
由施工单位委托第三方检测单位检测
GB/T13475-92
2
幕墙节能工程
保温材料
导热系数
试样尺寸为（300±1）mm×（300±1）mm×(25～30)mm，样品数量为3个
送检时提供试样的生产厂家、出厂检验单、产品标准及合格证明等
GB/T10294-1988
GB/T54862～54863-2001
GB/T6343-1995
密度
试样尺寸为（100±1）mm×（100±1）mm×(50±1)mm，样品数量为6个
幕墙玻璃
可见光透射比
单片玻璃试样尺寸为100mm×100mm，样品数量为3块。中空玻璃试样尺寸为300mm×300mm，样品数量为3块，玻璃要求非钢化。
同一厂家的同一种产品抽查不少于一组
GB/T2680-1994
GB/T8484-2002
JGJ/T139-2001
GB/T11944-2002
GB50189-2005
JGJ75-2003
GB7020-86
遮阳系数
传热系数
试样尺寸为1200mm×1200mm，样品数量为1块
中空玻璃露点
试样尺寸为510mm×360mm，样品数量为20块
隔热型材
抗拉强度
取100±1 mm长样品10个
送检时提供试样的生产厂家、产品标准及注明A类、B类等
GB/T5237.6-2004
抗剪强度
取100±1 mm长样品10个
幕墙
气密性
一个试验结构
提供施工结构图并安排人员安装
GB/T15226-1994
序号
分项工程
检测项目
取样要求
送检要求
检测依据

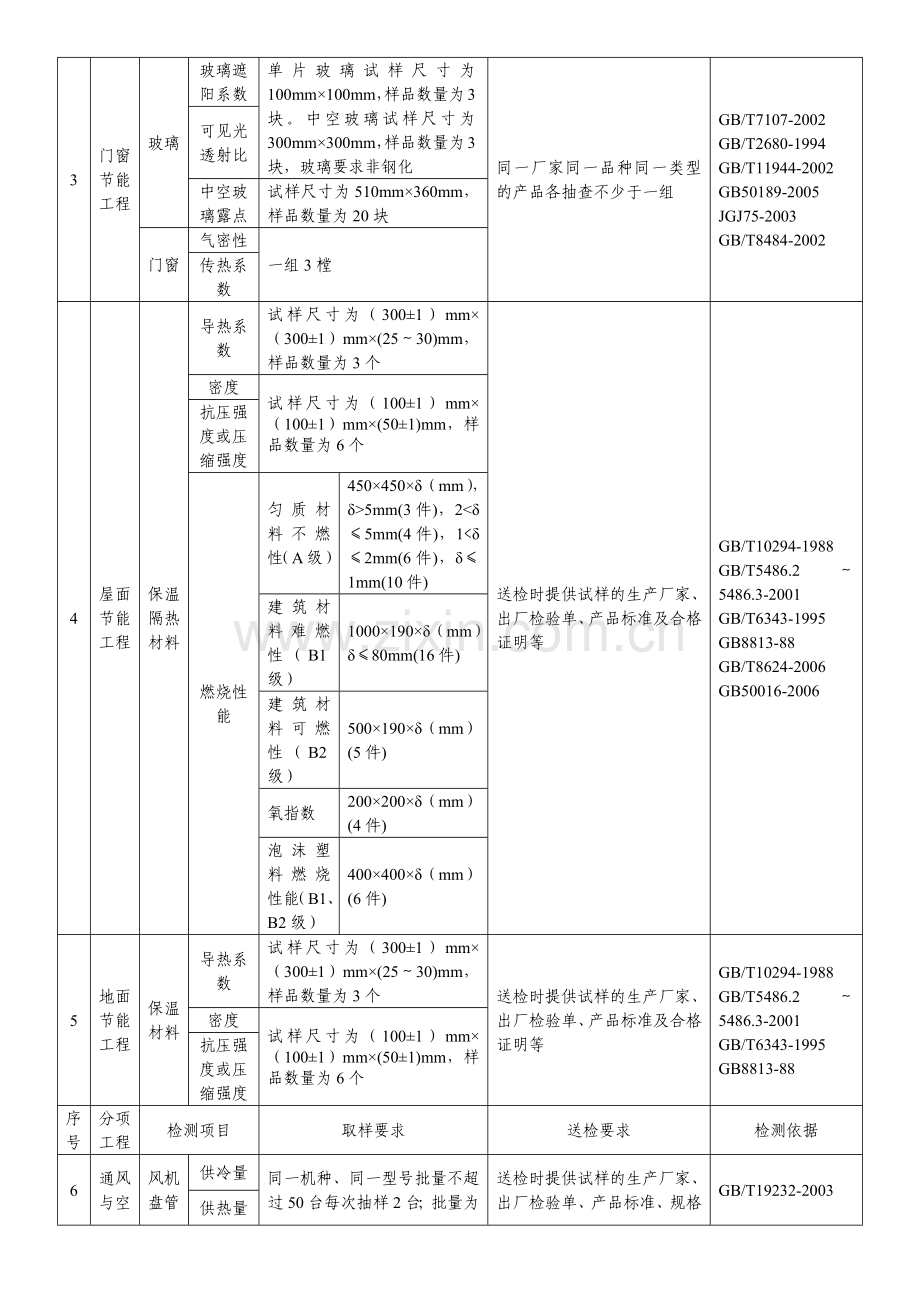

3
门窗节能工程
玻璃
玻璃遮阳系数
单片玻璃试样尺寸为100mm×100mm，样品数量为3块。中空玻璃试样尺寸为300mm×300mm，样品数量为3块，玻璃要求非钢化
同一厂家同一品种同一类型的产品各抽查不少于一组
GB/T7107-2002
GB/T2680-1994
GB/T11944-2002
GB50189-2005
JGJ75-2003
GB/T8484-2002
可见光透射比
中空玻璃露点
试样尺寸为510mm×360mm，样品数量为20块
门窗
气密性
一组3樘
传热系数
4
屋面节能工程
保温隔热材料
导热系数
试样尺寸为（300±1）mm×（300±1）mm×(25～30)mm，样品数量为3个
送检时提供试样的生产厂家、出厂检验单、产品标准及合格证明等
GB/T10294-1988
GB/T5486.2～5486.3-2001
GB/T6343-1995
GB8813-88
GB/T8624-2006
GB50016-2006
密度
试样尺寸为（100±1）mm×（100±1）mm×(50±1)mm，样品数量为6个
抗压强度或压缩强度
燃烧性能
匀质材料不燃性（A级）
450×450×δ（mm），δ>5mm(3件)，2<δ≤5mm(4件)，1<δ≤2mm(6件)，δ≤1mm(10件)
建筑材料难燃性（B1级）
1000×190×δ（mm）δ≤80mm(16件)
建筑材料可燃性（B2级）
500×190×δ（mm）(5件)
氧指数
200×200×δ（mm）(4件)
泡沫塑料燃烧性能（B1、B2级）
400×400×δ（mm）(6件)
5
地面节能工程
保温材料
导热系数
试样尺寸为（300±1）mm×（300±1）mm×(25～30)mm，样品数量为3个
送检时提供试样的生产厂家、出厂检验单、产品标准及合格证明等
GB/T10294-1988
GB/T5486.2～5486.3-2001
GB/T6343-1995
GB8813-88
密度
试样尺寸为（100±1）mm×（100±1）mm×(50±1)mm，样品数量为6个
抗压强度或压缩强度
序号
分项工程
检测项目
取样要求
送检要求
检测依据
6
通风与空调节能工程
风机盘管机组
供冷量
同一机种、同一型号批量不超过50台每次抽样2台；批量为51台到200台每次抽样3台；批量超过200台每次抽样5台
送检时提供试样的生产厂家、出厂检验单、产品标准、规格参数及合格证明等
GB/T19232-2003
供热量
风量
出口静压
噪声
功率
绝热材料
导热系数
试样尺寸为（300±1）mm×（300±1）mm×(25～30)mm，样品数量为3个
送检时提供试样的生产厂家、出厂检验单、产品标准及合格证明等
GB/T10294-1988
GB/T5486.2～5486.3-2001
GB/T6343-1995
密度
试样尺寸为（100±1）mm×（100±1）mm×(50±1)mm，样品数量为6个
吸水率
试样尺寸为（150±1）mm×（150±1）mm×原厚，样品数量为3个
7
空调系统冷、热源及管网节能工程
绝热材料
导热系数
试样尺寸为（300±1）mm×（300±1）mm×(25～30)mm，样品数量为3个
送检时提供试样的生产厂家、出厂检验单、产品标准及合格证明等
GB/T10294-1988
GB/T5486.2～5486.3-2001
GB/T6343-1995
密度
试样尺寸为（100±1）mm×（100±1）mm×(50±1)mm，样品数量为6个
吸水率
试样尺寸为（150±1）mm×（150±1）mm×原厚，样品数量为3个
8
配电与照明节能工程
电线、电缆
截面
同一批号：
BVV、BV规格：20m
VV规格：15～20m
YJV规格：15～20m
送检时提供试样的生产厂家、出厂检验单、产品标准、合格证明以及相关配电系统设计图等
GB/T3956-1997
GB/T12706.1～4-2002
GB5023.1～4-1997
每芯导体电阻
序号
分项工程
检测项目
检测要求
现场要求
检测依据
9
围护结构现场实体检验
外墙节能构造
每个单位工程的每种节能做法的外墙至少抽查3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样
1、 提供工程设计图纸、工程概况、墙体保温设计资料以及工作用电（220V）、工作用水等；
2、 应安排相关负责人员全程见证检测并提供必要的协助。
GB50411-2007
JGJ132-2007
传热系数
每个单位工程的每种节能做法的外墙到少抽查1处
10
系统节能性能检测
室内温度
居住建筑每户抽测卧室或起居室1间，其他建筑按房间总数抽测10%
1、 应在检测前完成系统的联合试运转及平衡调试、所有系统设备在设计工况下正常运转；
2、 提供完整的空调系统设计图纸、工程概况、系统节能性能设计资料以及工作用电（220V）、工作用水等；
3、 应安排熟悉图纸及设计施工情况的相关负责人员全程见证检测并提供必要的协助
GB50411-2007
GB50243-2002
GB50034-2004
GB/T18204.21-2000
GB/T18204.13-2000
GB/T5700-1985
各风口的风量
按风管系统数量抽查10%，且不得少于1个系统
通风与空调系统的总风量
按风管系统数量抽查10%，且不得少于1个系统
空调机组的水流量
按系统数量抽查10%，且不得少于1个系统
空调系统冷热水、冷却水总流量
全数
平均照度与照明功率密度
按同一功能区不少于2处

附件2
表JN1/9 建筑节能分部工程质量验收表 编号：
工程名称

结构类型

层数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
验收结论
监理工程师签字
备注
1
墙体节能工程

2
幕墙节能工程

3
门窗节能工程

4
屋面节能工程

5
通风与空调节能工程

6
配电与照明节能工程

7
监测与控制节能工程

8

质量控制资料

外墙节能构造现场实体检验

系统节能性能检测

验收结论

验
收
单
位
其他参加验收单位：
验收人员： 年 月 日
施工单位：
项目经理： 年 月 日
分包单位：
项目经理： 年 月 日
设计单位：
项目负责人： 年 月 日
监理（建设）单位：
总监理工程师：
（建设单位项目专业负责人） 年 月 日

表JN2/9 分项工程质量验收表 编号：
工程名称

检验批数量

设计单位

监理单位

施工单位

项目经理

项目技术负责人

分包单位

分包单位负责人

分包项目经理

序号
检验批部位、区段、系统
施工单位检查评定结果
监理（建设）单位验收结论
1

2

3

4

5

6

7

8

9

10

施工单位检查结论：

项目专业质量（技术）负责人：
年 月 日
验收结论：

监理工程师：
（建设单位项目专业技术负责人）
年 月 日
表JN3/9 墙体节能工程检验批/分项工程质量验收表 编号：
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号
《建筑节能工程施工质量验收规范》GB50411-2007
分包单位

分包项目经理

施工班组长

验收规范规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
材料、构件等进场检验，保温隔热材料、粘结材料进场见证取样送检复验
第4.2.1条第4.2.2条第4.2.3条

2
墙体节能工程的施工要求及质量控制
第4.2.5条第4.2.6条第4.2.7条

3
预制保温墙板的施工
第4.2.8条

4
保温浆料同条件养护试件见证取样送检
第4.2.9条

5
各类饰面层的基层及面层施工
第4.2.10条

6
保温隔热砌块砌筑的墙体施工
第4.2.11条

7
预制保温墙板安装
第4.2.12条

8
外墙上门窗洞口四周的侧面，凸窗四周的侧面的节能保温措施
第4.2.14条

一
般
项
目
1
保温材料与构件的外观和包装
第4.3.1条

2
加强网的铺贴和搭设
第4.3.2条

3
设置空调房间的外墙热桥部位
第4.3.3条

4
穿墙套管、脚手眼、孔洞等
第4.3.4条

5
墙体保温板材接缝方法
第4.3.5条

6
墙体采用保温浆料施工情况
第4.3.6条

7
阳角、门窗洞口及不同材料基体的交接处等特殊部位的加强措施
第4.3.7条

8
采用现场喷涂或模板浇筑的的有机类保温材料外保温
第4.3.8条

施工单位
检查评定结果

项目专业质量检查员： 　　　　　　　　　　　　　　
（项目技术负责人） 年 　月　 日
监理（建设）单位
验收结论

监理工程师：
(建设单位项目专业技术负责人) 　　　　　　　　　 年 　月 日

表JN4/9 幕墙节能工程检验批/分项工程质量验收表 编号：
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号
《建筑节能工程施工质量验收规范》GB50411-2007
分包单位

分包项目经理

施工班组长

验收规范规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
材料、构件等进场检验，保温隔热材料、幕墙玻璃、隔热型材进场见证取样送检复验
第5.2.1条第5.2.2条第5.2.3条

2
幕墙的气密性能检测及密封要求
第5.2.4条

3
幕墙使用的保温材料厚度及安装
第5.2.5条

4
遮阳设施的安装
第5.2.6条

5
幕墙工程热桥部位的隔断热桥措施
第5.2.7条

6

7

一
般
项
目
1
镀（贴）膜玻璃及中空玻璃的施工
第5.3.1条

2
单元式幕墙板块的组装
第5.3.2条

3
幕墙与周边墙体间的接缝处理
第5.3.3条

4
伸缩缝、沉降缝、抗震缝的保温或密封做法
第5.3.4条

5
活动遮阳设施的调节机构
第5.3.5条

6

7

施工单位
检查评定结果

项目专业质量检查员： 　　　　　　　　　　　　　　
（项目技术负责人） 年 　月　 日
监理（建设）单位
验收结论

监理工程师：
(建设单位项目专业技术负责人) 　　　　　　　　　 年 　月 日

表JN5/9 门窗节能工程检验批/分项工程质量验收表 编号：
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号
《建筑节能工程施工质量验收规范》GB50411-2007
分包单位

分包项目经理

施工班组长

验收规范规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
外门窗的品种、规格等进场检验，外窗的气密性玻璃遮阳系数、可见光透射比，中空玻璃露点进场见证取样送检复验
第6.2.1条第6.2.2条第6.2.3条

2
建筑门窗采用的玻璃品种、中空玻璃双道密封
第6.2.4条

3
金属外门窗隔断热桥措施、金属副框的隔断热桥措施
第6.2.5条

4
外门窗框或副框与洞口之间的间隙、外门窗框与副框之间的缝隙处理
第6.2.7条

5
外窗遮阳设施的性能、尺寸和安装
第6.2.9条

6
特种门的节能措施
第6.2.10条

7
天窗安装
第6.2.11条

8

9

一
般
项
目
1
门窗扇和玻璃镶嵌的密封条性能及安装
第6.3.1条

2
门窗镀（贴）膜玻璃的安装方向、中空玻璃的均压管密封处理
第6.3.2条

3
外门窗遮阳设施调节功能
第6.3.3条

4

5

施工单位
检查评定结果

项目专业质量检查员： 　　　　　　　　　　　　　　
（项目技术负责人） 年 　月　 日
监理（建设）单位
验收结论

监理工程师：
(建设单位项目专业技术负责人) 　　　　　　　　　 年 　月 日

表JN6/9 屋面节能工程检验批/分项工程质量验收表 编号：
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号
《建筑节能工程施工质量验收规范》GB50411-2007
分包单位

分包项目经理

施工班组长

验收规范规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
屋面节能工程保温隔热材料进场检验，保温隔热材料的导热系数、密度、抗压强度或压缩强度进场见证取样送检复验
第7.2.1条第7.2.2条第7.2.3条

2
保温隔热层的施工
第7.2.4条

3
通风隔热架空层的施工
第7.2.5条

4
采光屋面的材料性能和节点构造
第7.2.6条

5
采光屋面的安装施工
第7.2.7条

6
绿色种植屋面的施工

7

8

一
般
项
目
1
屋面保温隔热层的施工
第7.3.1条

2
金属板保温夹芯屋面的施工
第7.3.2条

3
坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料做保温隔热层时的施工
第7.3.3条

4

5

施工单位
检查评定结果

项目专业质量检查员： 　　　　　　　　　　　　　　
（项目技术负责人） 年 　月　 日
监理（建设）单位
验收结论

监理工程师：
(建设单位项目专业技术负责人) 　　　　　　　　　 年 　月 日

表JN7/9 通风与空调节能工程检验批/分项工程质量验收表 编号：
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号
《建筑节能工程施工质量验收规范》GB50411-2007
分包单位

分包项目经理

施工班组长

验收规范规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
材料、设备相关技术资料，风机盘管机组、绝热材料见证取样送检复验
第10.2.1条第10.2.2条

2
送、排风系统、空调风系统、空调水系统安装
第10.2.3条

3
风管的制作与安装
第10.2.4条

4
组合式空调机组、柜式空调机组、新风机组、单元式空调机组的安装
第10.2.5条

5
风机盘管机组的安装
第10.2.6条

6
通风与空调系统中风机的安装
第10.2.7条

7
带热回收功能的双向换气装置和集中排风系统中的排风热回收装置的安装
第10.2.8条

8
空调机组回水管上的电动两通调节阀、风机盘管机组回水管上的电动两通（调节）阀、空调冷热水系统中的水力平衡阀、冷（热）量计量装置等自控阀门与仪表的安装
第10.2.9条

9
空调风管系统及部件的绝热层和防潮层施工
第10.2.10条

10
空调水系统管道及配件的绝热层和防潮层施工
第10.2.11条

11
空调水系统的冷热水管道与支、吊架间绝热衬垫的安装
第10.2.12条

12
通风与空调系统与施工同步的技术资料
第10.2.13条

13
通风机和空调机组等设备的单机试运转和调试及系统的风量平衡调试
第10.2.14条

一般
项目
1
空气风幕机的规格、数量及安装
第10.3.1条

2
变风量未端装置与风管连接
第10.3.2条

施工单位
检查评定结果
项目专业质量检查员： 　　　　　　　　　　　　　　
（项目技术负责人） 年 　月　 日
监理（建设）单位
验收结论
监理工程师：
(建设单位项目专业技术负责人) 　　　　　　　　　 年 　月 日
表JN8/9 配电与照明节能工程检验批/分项工程质量验收表 编号：
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号
《建筑节能工程施工质量验收规范》GB50411-2007
分包单位

分包项目经理

施工班组长

验收规范规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
照明光源、灯具及其附属装置进场检查
第12.2.1条

2
低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻进行见证取样送检
第12.2.2条

3
工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测
第12.2.3条

4
在通电试运行中，应测试并记录照明系统的照度和功率密度值
第12.2.4条

5

一
般
项
目
1
三相照明配电干线的负荷宜分配平衡
第13.3.3条

2

施工单位检查评定结果

项目专业质量检查员： 　　　　　　　　　　　　　　
（项目技术负责人） 年 　月　 日
监理（建设）单位
验收结论

监理工程师：
(建设单位项目专业技术负责人) 　　　　　　　　　 年 　月 日
表JN9/9 监测与控制节能工程检验批/分项工程质量验收表编号：
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号
《建筑节能工程施工质量验收规范》GB50411-2007
分包单位

分包项目经理

施工班组长

验收规范规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
设备、材料及附属产品进场检查验收
第13.2.1条

2
监测与控制系统安装质量
第13.2.2条

3
对经过试运行的项目，系统的投入情况、监控功能、故障报警连锁控制及数据采集等功能验收
第13.2.3条

4
空调与采暖的冷热源、空调水系统的监测控制系统的控制及故障报警功能验收
第13.2.4条

5
通风与空调监测控制系统的控制功能验收及故障报警功能验收
第13.2.5条

6
监测与计量装置的测量准确度验收
第13.2.6条

7
供配电的监测与数据采集系统验收
第13.2.7条

8
照明自动控制系统的功能验收
第13.2.8条

9
综合控制系统的建筑能源系统的协调控制、通风与空调系统优化监控功能验收
第13.2.9条

10
建筑能源管理系统的能耗数据采集与分析功能、设备管理和运行管理功能、优化能源调度功能、数据集成功能验收
第13.2.10条

一般
项目
1
监测与控制系统的可靠性、实时性、可维护性等系统性能验收
第13.3.1条

2

施工单位
检查评定结果

项目专业质量检查员： 　　　　　　　　　　　　　　
（项目技术负责人） 年 　月　 日
监理（建设）单位
验收结论

监理工程师：
(建设单位项目专业技术负责人) 　　　　　　　　　 年 　月 日
