商丘市污水管网和中水管网工程沉井专项施工方案.docx

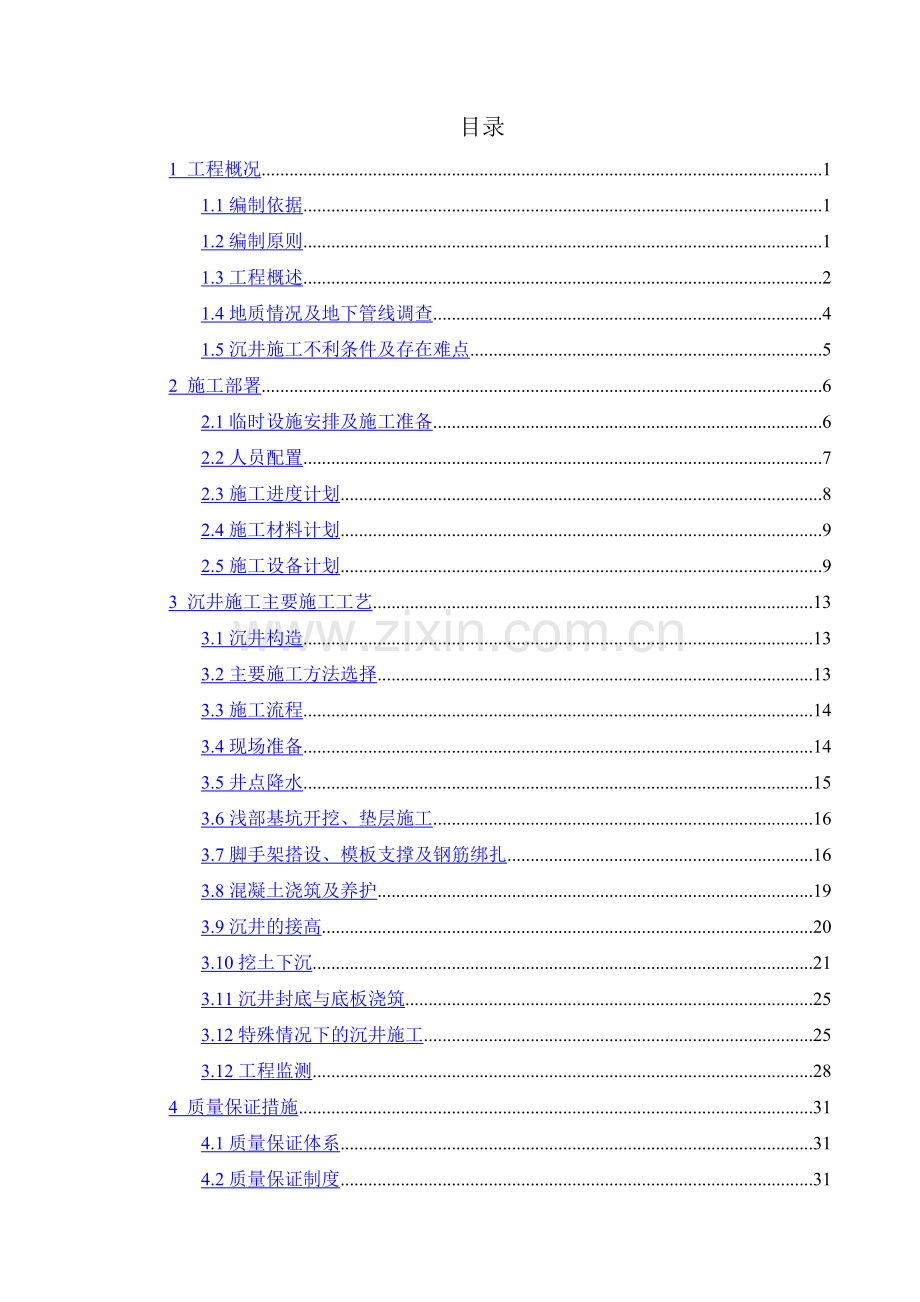

目录
1 工程概况 1
1.1编制依据 1
1.2编制原则 1
1.3工程概述 2
1.4地质情况及地下管线调查 4
1.5沉井施工不利条件及存在难点 5
2 施工部署 6
2.1临时设施安排及施工准备 6
2.2人员配置 7
2.3施工进度计划 8
2.4施工材料计划 9
2.5施工设备计划 9
3 沉井施工主要施工工艺 13
3.1沉井构造 13
3.2主要施工方法选择 13
3.3施工流程 14
3.4现场准备 14
3.5井点降水 15
3.6浅部基坑开挖、垫层施工 16
3.7脚手架搭设、模板支撑及钢筋绑扎 16
3.8混凝土浇筑及养护 19
3.9沉井的接高 20
3.10挖土下沉 21
3.11沉井封底与底板浇筑 25
3.12特殊情况下的沉井施工 25
3.12工程监测 28
4 质量保证措施 31
4.1质量保证体系 31
4.2质量保证制度 31
4.3质量管理和技术措施 34
4.4关键部位、重点部位质量控制措施 35
4.5质量通病预防措施 37
4.6质量验收标准 47
5 安全施工保证措施 55
5.1安全管理目标 55
5.2安全重难点分析 55
5.3安全保证体系 55
5.4安全管理制度 56
5.5施工现场安全保证措施 57
6 应急预案 61
6.1应急救援组织机构 61
6.2应急救援中心的职责 61
6.3信息报告及处理 62
6.4应急决策及响应 63
6.5应急救援的资源配置 63
6.6恢复施工 64
6.7突发情况应急措施 64
7 环保、文明施工保证措施 68
7.1 贯彻国家、地方有关法规，建立责任制 68
7.2节能措施 68
7.3节地措施 68
7.4节水措施 69
7.5节材措施 69
7.6防止水土流失和废料废方处理 69
7.7防止水污染 70
7.8扬尘治理专项措施 70
7.9公共卫生管理 72

1 工程概况
1.1编制依据
1.1.1本工程施工图设计；
1.1.2国家现行的施工技术规范、验收标准及质量、安全技术规程；
1、《建筑地基处理技术规范》（JGJ79-2012）；
2、《建筑基坑支护技术规范》（JGJ 120-2012）；
3、《建筑抗震设计规范》（GB050011-2010）；
4、《建筑结构荷载规范》（GB50009-2012）；
5、《地下工程防水技术规范》（GB50108-2008）；
6、《给水排水管道工程施工及验收规范》（GB50268—2008）；
7、《混凝土结构工程施工质量验收规范》（GB50204—2015）；
8、《给水排水构筑物工程施工及验收规范》（GB50141-2008）；
9、《给水排水工程顶管技术规程》（CECS 246：2008）；
10、《钢筋焊接及验收规程》（JGJ 18-2012）
11、《顶进施工法用钢筋混凝土排水管》（JC/T 640-2010）；
12、《市政排水管道工程及附属设施》06MS201；
13、《地下建筑防水构造》（10J301）。
1.1.3法律法规
1、《中华人民共和国建筑法》
2、《中华人民共和国安全生产法》
3、《建设工程安全生产管理条例》
4、《安全生产许可证条例》
5、《特种设备安全监察条例》
6、《危险性较大工程安全专项施工方案编制及专家论证审查办法》（建质【2009】87号）
7、《建筑工程安全防护、文明施工措施费用及使用管理规定》（建办【2005】89号文件）
8、《建筑起重机械安全监督管理规定》（建设部令第166号）
1.1.4施工组织设计。
1.2编制原则
1.2.1严格遵守法律法规规范要求
本专项方案编制严格遵守国家法律法规、规范、图集、招标文件、施工图纸的各项要求。
1.2.2确保工期
严格遵守招标文件对控制工程工期的要求，合理安排施工顺序。施工进度安排，注意各工序及相应接口部位的相互协调和配合，优化资源配置，科学组织，均衡生产。做到布局合理、突出重点、全面展开、平行交叉流水作业，确保工期并力争提前。
1.2.3保证质量
严格执行GB/T19001-2008/ISO9001：2008质量管理体系及要求，确保本合同段的质量目标。
1.2.4保证安全
在施工中坚持“安全第一、预防为主、综合治理”的原则，确保安全目标，完善规章制度，建立健全安全保障体系，强化现场各项制度、措施的落实，确保安全生产目标的实现。
1.2.5确保施工方案的可靠性和先进性
结合本段工程特点，以工序为基础，以工艺为关键，尽量采用成熟的施工技术、先进的施工工艺，运用流水作业和网络技术，做好劳力、材料、机械设备的综合调配，推广运用四新技术，坚持在实事求是的基础上，确保方案的适用性、可靠性、合理性、先进性和经济性，并具有现场施工的可操作性。
1.2.6遵守环境保护法并切实按有关要求和规定来组织实施，落实扬尘治理六个百分百，五个到位的要求。
1.3工程概述
本项目为商丘市污水管网及中水管网工程沿商丘市蔡河、古宋河、东沙河、包河、康林河五大内河以及各条主次干路铺设开来，贯穿整个商丘市；包括：梁园路、古宋河段（文化路~南京路），古宋河、郑商路段（平原路~第八污水处理厂），古宋河、郑商路段（平原路~第八污水处理厂），锦绣路段（梁园路~平原路），八一路段（梁园路~平原路），和谐路段（民主路~安踏路），康林河段（民主路~平原路），蔡河段（归德路~连霍高速），东沙河段（运河~北海路），古宋河段（康庄大道~文化路），包河段（生态大道~陇海铁路），紫荆路（北海路~泵站）、郑商路段（清凉寺大道~第八污水处理厂；古宋河~平原路）、梁园路（黄河路~包河）生态大道、君台路段（包河泵站~黄河路）；八一路段（平原路~长征路）。污水管网主要采用顶管施工技术，包括人工顶管、机械顶管。
梁园路、古宋河段（文化路~南京路）：古宋河西侧文化路至南京路段截污干管全长约2474.168，采用机械顶管。
古宋河、郑商路段（平原路~第八污水处理厂）：规规划污水管线全长约2500米，全线均采用机械顶管施工。
锦绣路段（梁园路~平原路）：规划污水管线全长3830米，其中梁园路至君台路段全线均采用机械顶管施工，君台路至平原路段全面均采用人工顶管施工
八一路段（梁园路~平原路）：规划污水管线全长3875米，管道全线均采用人工顶管施工。
天瑞路段（陇海路~锦绣路）：规划污水管线全长2389米，管道全线均采用机械顶管施工。
和谐路段（民主路~安踏路）：规规划污水管线全长1078米，管道全线均采用人工顶管施工。
蔡河段（归德路~连霍高速）：北起现状归德路，南至连霍高速，沿线与迎宾路等相交。污水管沿河道双侧布置，经污水泵站提升后，最终排入第二污水处理厂，全长约2682m，共有钢筋混凝土井室24座，采用机械顶管施工。
康林河段（民主路~平原路）：康林河为贯穿商丘南北向的一条重要城市河流，北起现状民主路，南至现状平原路，沿途与现状道路八一路、文化西路、长江西路等相交，西侧全长3222.959m，东侧全长3911.166m，共有钢筋混凝土井48座，采用机械顶管施工。康林河东侧，在现有管网外侧加铺一道污水节流干管，自北向南排入康林河现状d1000污水干管，本段设计管径为d800~d1000；西侧在现有管网外侧加铺一道污水节流干管，自北向南排入忠民河规划d1000污水干管，本段设计管径为d1000~d1200。最终排入第八污水处理厂。
东沙河段（运河~北海路）：本项目东沙河为贯穿商丘市南北的一条重要城市河流，北起周商永运河，南至现状北海路，沿途与规划道路运河路等相交，本次设计包含东侧污水管道，全长约1448.884m，共有检查井共11座，污水自北向南排入西侧北海路规划d1000污水干管，本段设计管径为d800~d1000，采用机械顶管施工，最终排入第三污水处理厂。
古宋河段（康庄大道~文化路）：商丘市内河治理项目截污工程古宋河段（康庄大道~文化路），主要承担污水传输功能，本次设计包含东西两侧污水，全长3082.363m共有钢筋混凝土检查井23个，设计管径为d800~d1000，采用机械顶管施工，最终接第八污水处理厂二期已设计污水管线。
包河段（生态大道~陇海铁路）：本项目包河段为贯穿商丘市南北的一条重要城市河流，北起规划生态大道，南至现状陇海铁路，沿途与现状道路黄河路、建设东路、归德路、中州路、胜利路等相交，西侧全长2335m，东侧全长5489m，有检查井57个。
包河上游东侧（生态大道~六污进水管网），在现有管网外侧加铺一道污水节流干管，其中（生态大道~黄河路）管径为d800，（黄河路~六污进水管网）管径为d1000~d1200；包河上游西侧（生态大道~建设东路）在现有管网外侧加铺一道d800污水节流干管，排入建设东路d800污水干管；最终均排入第六污水处理厂。
西侧污水XW-01~XW-08采用开槽明挖施工，其余均采用机械顶管施工。
紫荆路（北海路~泵站）：转输香君路的污水后污水自北向南排入北海路在建污水管道内最终排向第二污水处理厂，本段设计管径为d1200-d1500；全长约483m，采用机械顶管。
郑商路段（清凉寺大道~第八污水处理厂；古宋河~平原路）：清凉寺大道~第八污水处理厂，污水自西向东排入第八污水厂主管内，设计管径为d1000，古宋河~平原路污水自东向西排入古宋河截污干管内，本段设计管径为d800，最终排入第八污水处理厂。沿道路单侧布置，距道路中心以北14.5m，全长1360m，采用机械顶管。
梁园路（黄河路~包河）：污水由南向北排入包河污水泵站内，该段设计管径d800，沿道路单侧布置距中线东32.5m处，位于绿化带中，全长763m，采用机械顶管。
生态大道、君台路段（包河泵站~黄河路）：生态大道（梁园路~君台路）自西向东接入君台路规划污水管道，君台路段（生态大道~黄河路）自南向北接入黄河路与君台路交叉口同时设计污水管道d1000内，向南接入已设计君台路污水管网内；设计管径为d1000，沿道路中北17m位置布置，位于人行道上，全长1995m，采用机械顶管。
八一路段（平原路~长征路）：污水自东向西排入平原路现状d800污水管内，沿道路单侧布置距中线北8.0m的非机动车道处。该段设计管径d800，全长619m，采用机械顶管。
1.4地质情况及地下管线调查
本项目区域为平原，地势平坦，道路沿线场地多为企业、居民区等。地层由上而下分别为：杂填土、褐黄色粉土、黄褐色粘土、粉砂为主。根据场区工程地质条件，上部土层持力层120KPa。项目区域勘查期间地下水位在现自然地面下1.7-4.4m左右，地下水类型属潜水，受大气降水和地表径流补给，水位年变化幅度±1.5m左右，需要采用井点降水等措施，地震烈度Ⅵ-Ⅶ级，地震加速度为0.1g。
由于污水管线沿线场地多为企业、居民区，地下管线交错复杂，施工前需对沿线管线、建筑物进行调查，对于中施工出现的未知管线、临近建筑物，需进行调查并及时向监理及业主汇报，由业主单位根据现场情况确定改变污水管线位置或沟通有关部门进行改移或采取保护措施。
1.5沉井施工不利条件及存在难点
1.5.1由于管线沿线多为居民区，因此地下管线多，且存在未知管线，对施工干扰大，工期影响大，对于临近建筑物及管线需采取保护措施。
1.5.2合同约定的工期紧，不能实现流水施工，各个井室需平行施工，材料、机械需求量大。
1.5.3沉井需分节制作分节下沉。包河沿线现有高压线位于我项目沉井施工范围上方10m范围，为保证施工安全，沉井需分两至三节制作，分别下沉，沉井混凝土的浇筑不能使用泵车，需采用装载机配合浇筑，施工速度慢，浇筑质量难以保证。

2 施工部署
2.1临时设施安排及施工准备
2.1.1技术准备
1、图纸会审：施工前对设计图纸进行审核，了解设计意图，结合现场实际情况，发现不符合的，立即与监理业主报告。
2、控制测量导线网的复核：施工前对布置的测量导向进行复核。
3、材料试验及检验
所有材料的取样及送样工作都必须是有监理工程师在场，只有检测合格的材料才准使用于本工程中，对检验不合格的材料坚决予以退货等处理。
2.1.2临时设施
1、临时用水、用电
市区临时用水接市政中水或给水管网，无市政用水接入口的施工场地采用水车运送。河道内顶管施工直接采用水泵从河道内抽水使用。
据现场调查，锦绣路与天瑞路部分井位无市政用水接入口，需采用水车运送，具体顶管段落如下：
表2.1-1 水车供水段落统计表
序号
项目
具体顶管部位
备注
1
锦绣路
W3~W4~W5~W6~W7~W8~W9

2
天瑞路
XW1~XW2~XW3、XW7~XW8~XW9
DW1~DW2~DW3、DW7~DW8~DW9

为保证现场施工用电，现场在临近高压线申请接入变压器，在申请未批准前，现场采用200千瓦的柴油发电机组进行施工。发电机情况具体见施工组织设计。
2、进场便道，加工厂处理
根据临时进场便道方案进行便道修筑，便道采用砖渣填筑50cm,宽6m。钢筋加工及模板加工采用集中加工形式，每个河道设置至少2个钢筋加工厂与两个木工加工厂；加工厂按照要求采用C15混凝土硬化20cm，具体布置见施工组织设计。
3、土方处理
为达到保护环境、防止污染的目的，对沉井下沉挖出的淤泥土经现场晾晒后用自卸汽车运送至指定地点。
2.2人员配置
2.2.1管理人员配置
为确保本工程各项管理目标和服务目标的实现，确保为业主奉献出一个精品工程，我单位抽调公司经验丰富、技术全面的精英骨干组建构架清晰、分工明确、人员充实、现场密切配合的项目部。项目人员详见“项目主要管理人员一览表”。
表2.2-1 项目主要管理人员一览表
序号
姓名
职务
责 任 划 分
备注
1
彭麒云
项目经理
项目总负责人

2
牛小犇
项目总工
项目技术总负责人

3
吴超鹏
生产经理
生产总负责人

4
周杰
安全总监
安全文明施工负责人

5
昝鹏飞
项目物资经理
物资供应

6
成广胜
安全负责人
专职安全负责人

7
肖乾坤
安全负责人
专职安全负责人

8
宁丽艳
技术负责人
负责技术工作

9
李鹏东
试验负责人
负责现场试验工作

10
蔡彬彬
测量队长
测量总负责人

11
杜杰峰
测量员
测量负责人

12
王玉栋
古宋河施工员
安全施工负责人

13
许潇华
蔡河施工员
安全施工负责人

14
李重耀
康林河施工员
安全施工负责人

15
王海明
东沙河施工员
安全施工负责人

16
黄磊
包河施工员
安全施工负责人

17
王敬涛
道路污水施工员
安全施工负责人

18
苏晨光
道路污水施工员
安全施工负责人

19
方传恒
道路污水施工员
安全施工负责人

2.2.2劳动力配置计划
根据施工进度要求，施工拟配备管理和生产人员合计1150人，其中管理人员50人，生产人员1100人。栈桥搭设配备的主要人员进场计划参见下表
表2.2-2 主要人员进场计划表
主要人员计划表
人数
施工负责人（含安全、技术负责人）
40
材料负责人
10
机械操作工
80
电工
10
电焊工
80
钢筋工
450
模板工
200
架子工
80
其他工人
200
总计
1150
2.3施工进度计划
本工程机械顶管施工总体顺序为：降水施工→沉井施工→机械顶管→沉井内部构造的完善→闭水试验→原地面的恢复
按照施工合同要求，开工日期为2017年8月16日至2017年8月15日，具体开工时间以监理下发开工令为准，3个月内完成施工任务。
图2.3-1沉井施工进度计划图

2.4施工材料计划
表2.4-1主要施工材料计划表
序号
材料名称
规格
单位
工程量
备注
1
钢筋
综合
t
6400

2
商品混凝土
C15
m3
1065.00

3
商品混凝土
C20
m3
16753.46

4
商品混凝土
C30 P8
m3
28847.43

5
模板
/
m2
89473.39

6
标准砖
240*115*53mm
m3
8221.50

7
重型铸铁井盖井座
Φ700
套
103

8
重型铸铁井盖井座
Φ800
套
266

9
42.5水泥
/
t
63394
井周注浆
10
防坠网
/
套
369

2.5施工设备计划
所用主要设备进场计划表参见下表。
表2.5-1 施工设备进场计划表
序号
设备名称
型号
规格
数量
国别
产地
额定功率
( KW )
生产
能力
备注
1
反铲挖掘机（0.5m³）
WY-100
33辆
国产
/
满足

2
自卸汽车
12T
33辆
国产
/
满足

3
全站仪
拓普康
5台
国产
/
满足

4
激光经纬仪
DJJ2
66台
国产
/
满足

5
水准仪
DSZ1
22台
国产
/
满足

6
长臂挖掘机（H=18m）
徐工
21台
国产
/
满足

7
伸缩臂挖掘机
徐工
21台
国产
/
满足

8
装载机（1m³）
柳工
17台
国产
/
满足

9
插入式振捣器
ZX-50
100个
国产
2kW
满足

10
轻型井点
/
110套
国产
/
满足
含降水所需真空泵、离心泵、总管、连接管等
11
喷射井点
/
287套
国产
/
满足
12
路面铣刨机
SCM600-3
5台
国产
/
满足

13
路面切割机
HLQ-18
5台
国产
/
满足

14
履带式液压破碎机
MP-J7
4台
国产
/
满足

15
钢轮压路机
XD132E
2台
国产
/
满足

16
钢轮振动压路机
XS203JE
2台
国产
128kW
满足

17
轮胎压路机
XP163
2台
国产
/
满足

18
电动夯实机
HCD90
4台
国产
/
满足

19
稳定土拌和机
/
1台
国产
105kW
满足

20
沥青喷洒机
XY-3
2台
国产
5.5kW
满足

21
沥青混凝土摊铺机
SAP200C-5
1台
国产
/
满足

22
热熔划线机
BK60-1
2台
国产
/
满足

23
平地机
GR1653
10台
国产
120kW
满足

24
汽车起重机
QY10
18台
国产
/
满足

25
汽车起重机
QY16
16台
国产
/
满足

26
汽车起重机
QY50
5台
国产
/
满足

27
潜水泵
M039
30套
国产
/
满足

28
钢筋调直机
GW45
32台
国产
/
满足

29
钢筋弯曲机
/
32台
国产
/
满足

30
木工圆锯机
MJ104
25台
国产
/
满足

31
木工平刨床
RP630
25台
国产
/
满足

32
电焊条烘干箱
8401A
10台
国产
/
满足

33
闪光对焊机
UNS150
12台
国产
/
满足

34
洒水车
8t
15辆
国产
/
满足

35
注浆机
/
35台
国产
/
满足

36
注浆管
/
600根
国产
/
满足

37
起锚器
/
30个
国产
5.5kW
满足

38
卷扬机
/
11台
国产
/
满足

39
钻机桩机
SYB50-45II
30台
国产
/
满足

40
高压旋喷钻机
/
3套
国产
/
满足

41
植桩机
/
3套
国产
/
满足

42
发电机
/
11台
国产
320KW
满足

43
发电机
/
29台
国产
250KW
满足

44
雾炮车
SCS5160
11辆
国产
/
满足

3 沉井施工主要施工工艺
3.1沉井构造
本工程沉井采用钢筋混凝土现浇结构，分为沉管井、工作井和接收井；有矩形结构和圆形结构，井室主体结构高7或5.6m米，其井室尺寸及壁厚设计多种，具体见图纸。
1、井壁、底板、盖板均采用C30混凝土，抗渗等级为P8，采用商品混凝土。
2、支挡侧墙、封底混凝土为C20混凝土，采用商品混凝土。
3、结构钢筋采用HPB300、HRB400级钢筋；钢筋混凝土保护层为：顶底板、梁及侧墙均为40mm，支护墙为20mm。
4、支护墙采用C20混凝土浇筑，厚250mm，高度为从沉井顶部到原地面标高与设计标高小值得高差。
5、流槽、井筒采用MU10混凝土砖、M10水泥砂浆砌筑，井室内外采用25cm厚水泥砂浆抹面。
3.2主要施工方法选择
基坑开挖：基坑深度1m，每侧留出2m工作面，按1:1放坡。其中包河基坑深度为2-2.5m。
地基处理方法：砂垫层+混凝土垫层。
沉井与支护墙施工方法：
沉井刃脚制作（第一次浇注到高度为3.3m处）→沉井剩余主体制作→沉井主体首沉→支护墙浇筑→下沉至设计标高；
模板方案：18mm厚胶合板模板拼装；
钢筋连接方法：梁筋及墙体水平筋采用闪光对焊或双面搭接焊，墙体局部采用绑扎搭接。
混凝土施工方法：混凝土采用商品混凝土，汽车泵泵送施工。
沉井下沉法：采用反铲长臂挖掘机（伸缩臂挖掘机）出土，辅以抓斗施工，排水下沉，采用井外喷射井点降水。
施工缝及后浇带防水处理：采用300×3的钢板止水带以及遇水膨胀止水条双层止水。

3.3施工流程
沉井施工流程图如下所示：

图3.3-1施工流程图
3.4现场准备
3.4.1进场便道修建完成
3.4.2地下障碍物排除
施工前需配合业主进行施工范围内地下管线进行调查，对于存在空间冲突管线的工作面，待管线改迁后进行施工，或者按照业主及设计要求，调整井室位置。如若施工范围中碰到未知地下管线，需尽快并上报监理业主，查明管线的权属单位，并进行改迁。
3.4.3场地布置，围挡设置
沉井施工前需平整场地，考虑泥浆池与沉定池（用于顶管施工）需用场地，设置2.5m高钢板围挡，工作井面积为50m×30m，接收井面积为40m×20m。
3.5井点降水
基坑开挖、沉井下沉以及其它工序施工过程中降排水效果的好坏，直接影响工程的进度和施工质量，本次沉井施工区域地下水位较高，沉井施工须在地下水位以下施工，因此在沉井下沉施工过程中，为防止产生流砂现象，提高沉井制作时的地基强度，在基坑四周布置井点降水，确保地下水位在基坑底以下0.5m。
3.5.1井点降水工艺
拟建场地地层由上而下分别为：杂填土、褐黄色粉土、黄褐色粘土、粉砂为主。根据场区工程地质条件，上部土层持力层120KPa。项目区域勘查期间地下水位在现自然地面下1.7-4.4m左右，地下水类型属潜水，受大气降水和地表径流补给，水位年变化幅度±1.5m左右。由于土质渗透系数较低，降水深度较大且不能对地层影响过大，不宜采用轻型井点降水与深井降水，因此采用喷射井点降水。具体工艺见井点降水施工方案。
3.5.2井点降水布置
根据规范要求，沉井施工前2-3周开始降水，采用喷射井点降水，降水管长为降水深度以下2.7-3m左右（滤管1.2-1.5m，水流坡度0.5m，沉淀管1m），滤管可适当加长。
表3.5-1 喷射井点降水表
区号
井点管直径r(m)
管长H(m)
间距（m）
选用设备（套/井）
降水时间（天）
包河
0.05
13.5
2.3
1
61
蔡河
0.05
13.5
2.3
1
55
康林河
0.05
13.5
2.3
1
55
东沙河
0.05
13.5
2.3
1
55
古宋河
0.05
13.5
2.3
1
55
郑商路
0.05
11.50
2.5
1
55
天瑞路
0.05
11.00
2
1
55
梁园路
0.05
12.50
1.5
1
55
锦绣路
0.05
8.60
3
1
55

3.6浅部基坑开挖、垫层施工
根据设计交桩，进行四等水准布设复核；准确放出基坑的开挖下口线及开挖上口线。
根据现场的施工条件及设计图纸要求，为减少沉井下沉时挖土工作量，沉井结构施工前需在沉井位置开挖基坑；基坑按1:1放坡开挖，下口线离沉井的外壁2.0m，挖深为1.0m。
为防止雨季雨水汇流入基坑，基坑开挖之后立即在基坑顶的四周边1m处挖出0.4×0.4m深的截水沟与排水沟将地表流水截流并排除施工范围，并在基坑50cm以外设置50cm高的24砖砌挡水墙，砂浆抹面。位于路面结构中的沉井周，为减少对路面的破坏，仅设置挡水墙。基坑内部向四周设置流水坡度，挖集水沟与集水井，及时抽除集水井内积水。
为保证沉井在制作过程基底稳定，基坑底部挖35cm深、1m宽的沟槽，平整夯实后铺设砂垫层，夯实后浇筑C20混凝土。
3.6.1混凝土垫层厚度计算：
；混凝土厚度取20cm，宽0.8m。
3.6.2中粗砂垫层厚度计算
地基承载力特征值取120KPa
砂垫层厚度 取35cm，宽1.0m。
3.7脚手架搭设、模板支撑及钢筋绑扎
3.7.1脚手架搭设
沉井制作的脚手架的搭设使用Φ48钢管及其配套的扣件，支架底铺设宽1.2m，厚10cm的C20混凝土垫层。横杆每0.8m一道，立杆每1.6m一道，另设剪刀撑加强，以保证支架稳定。
脚手架搭设宽度为1.0m，高度为6m，与井壁的最大距离为1.0m，需设置马道，禁止攀爬脚手架；工作平台上铺竹脚板，搭设栏杆，栏杆不低于120mm，共3道。下沉后沉井制作时，外架不得与墙体模板拉结，模板支撑依靠沉井内的挑架支撑。
3.7.2模板及支撑
刃脚处模板采用砖胎模，其底模和斜面部分采用砂浆、砖砌筑；隔1m砌成垂直缝。砖模表面可采用水泥砂浆抹面，并应凃一层隔离剂。
沉井主体墙体模板及支撑体系采用18mm多层胶合板包含主龙骨、次龙骨、抗拉螺栓、斜撑，斜拉杆等组成。
方形井室墙体模板：主龙骨采用φ48×3.5mm，双根一组，每组间距1200mm；次龙骨采用50×50mm方木，间距450mm。
圆形井室墙体：主龙骨采用50×100mm方木，双根一组，每组间距600mm；
次龙骨采用方木50×50mm，间距300mm（圆形井胶合板采用500×18mm的条形胶合板，采用Ф18的钢筋捆绑固定）。

图3.7-1 方形井室模板示意图

图3.7-2 圆形井室模板示意图
对拉螺杆采用Ф14钢筋，水平间距600，竖向间距600,并在对拉螺杆处设方形止水钢环，以防渗水。拆模后，从根部截断螺栓，采用防水涂料涂抹，防水涂料可采用：有机防水涂料、水泥基渗透结晶型防水涂料或聚合物水泥砂浆防水涂料，具体见《地下建筑防水构造》（10J301）52页-2。

图3.7-3井壁支撑示意图
3.7.3钢筋绑扎
（1）钢筋检验与保管
所有进场钢筋必须有出厂质量证明（或试验报告单），否则不得用于工程中。钢筋直径超过12mm时，必须按规范要求，进行屈服点、抗拉强度、延伸量和冷弯试验及焊接性能试验，取样频率及试件数量以规范要求为准。
所有钢筋按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，并且立牌以便识别。
在钢筋仓库内用红砖砌筑地垄用以存放钢筋，地垄高50cm，宽25cm，间距4m。
钢筋半成品亦分类堆放，用标牌标识清楚，堆放处高出周围地面30cm以上，并用砂浆硬化地坪。
（2）钢筋加工及安装
钢筋在车间内下料、制作，加工时严格控制主筋间距以保证质量，注意焊接接头错位排列，并注意焊接的两段钢筋轴线在同一条直线上。
箍筋与主筋之间绑扎连接，钢筋搭接处，应在中心和两端用钢丝扎牢。
钢筋外侧设置控制混凝土保护厚度的垫块，垫块的间距不应大于2m。
钢筋接头交错排列，相邻接头错开2m，同一接头区段内焊接接头钢筋面积不大于该接头所在断面钢筋总面积的50%。
钢筋采用焊接连接时，焊接接头的力学性能、弯曲性能应符合国家现行相关标准的规定。
3.8混凝土浇筑及养护
3.8.1混凝土浇筑与振捣
混凝土采用商品抗渗混凝土，采用两台汽车混凝土泵顺时针对称浇筑施工，8个φ50插入式振捣棒同时使用，确保混凝土密实，浇注速度可控制在2米高每小时，每层浇筑厚度不大于30cm。
1、混凝土的浇筑应连续进行，如因故中断时，且不得超过90分钟。若超过允许间隔时间，必须按施工缝处理。
2、浇筑混凝土期间，须设专人检查支架、模板钢筋或预埋件等稳固情况当发现有松动、变形移位时，必须及时处理。
3、混凝土初凝后，模板不得松动，伸出的钢筋不得承受外力。
4、在夜间浇筑混凝土时，必须配备适当的照明设施。
5、振捣在浇筑点和新浇筑混凝土面上进行，振捣器插入或拔出时速度要慢，以免产生空洞。振捣器要垂直地插入混凝土内，并要插至下一层混凝土，以保证新浇混凝土结合良好，插入深度一般为50~100mm。
6、插入式振捣器移动间距不得超过有效振动半径的1.5倍，与侧模须保持50~100mm的距离，每一处振动完毕后，边振动边徐徐提出振动棒，尽可能地避免与钢筋和预埋件相接触。模板角落以及振捣器不能达到的地方，辅以插针振捣，以保证混凝土密实及其表面平滑。
7、不能在模板内利用振捣器使混凝土长距离流动或运送混凝土，以免引起离析。
8、混凝土振捣密实的标志是混凝土停止下沉、不冒气泡、表面平坦、泛浆。
9、混凝土捣实后，1.5~24小时之内，不得受到振动。
3.8.2施工缝处理
第二节沉井在绑扎钢筋之前，对第一节沉井顶部进行凿毛处理，冲洗干净并设300×3钢板止水带与防水条，要求连接处焊接密封。
1、水平施工缝中，沿所有外露面，在模板内设40mm宽的板条，使施工缝保持直线。
2、在浇筑混凝土前，施工缝的表面须用钢丝刷刷洗或凿毛，在用水刷洗时混凝土强度须达到0.5MPa，在人工凿毛时须达到2.5MPa，同时必须洒水使混凝土保持潮湿状态，直到浇筑新混凝土。
3、在浇筑新混凝土时，老混凝土强度必须达到1.2MPa，如为钢筋混凝土，须达到2.5MPa，同时应在老混凝土面上抹灰，水平缝抹一层厚10~20mm的1：2水泥砂浆。
3.8.3模板拆除及混凝土养护
墙模板拆除应在混凝土强度达到1.2N/mm2后，方可进行。拆除顺序与模板安装顺序相反；梁模板拆除应在混凝土强度满足设计要求时方可拆除。为确定拆除时间，需制作同条件养护试块。模板拆除后，割除对拉螺栓伸出端，采用防水涂料涂抹。注意：若抹防水砂浆，施工前，需在将端头清理干净，并洒水湿润。
模板拆除后，覆盖麻布并派专人浇水养护，浇水间隔1次/2h。
3.9沉井的接高
1、第一节沉井制作高度应高于刃脚部位，第一节沉井混凝土强度需达到设计强度100%后方可下沉，以后各节可达到设计强度70%后开始下沉。
2、混凝土强度达到设计强度75%后，方可拆除模板或浇筑混凝土。
3、混凝土施工缝处理应设置钢板止水带和遇水膨胀止水条，施工缝应凿毛并清理干净；内外模板采用对拉螺栓固定，对拉螺栓设置3道防渗止水片。
4、沉井每次接高时各部位的轴线应一致、重合，及时做好沉降和位移监测。
5、每次下沉后沉井接高，需对刃脚地基进行注浆加固，加固深度为50cm，应及时检查沉井沉降变化情况，严禁在接高过程中沉井发生倾斜和突然下沉。
6、后续各节的模板不应支撑与地面上，模板底部应距地面不下于1m。
3.10挖土下沉
第一节、第二节混凝土强度均需100%达到设计要求强度后，方可下沉施工。
沉井下沉前，所有预留洞口均用实心砖砌筑堵死。
3.10.1沉井下沉施工
当第一节沉井混凝土强度满足设计要求时，方可开始下沉施工。下沉前，沉井外基坑必须先回填土或砂土，夯实，与地面平或略高于地面，以确保沉井下沉之稳定性。
采用长臂挖掘机（伸缩臂挖掘机）配合抓斗取土，先取中间土，形成锅底状，再用人工对称取四周土。开挖时，应勤测量，如有异常情况出现，停止取土，待方案确定并实施后继续进行。
3.10.2沉井下沉验算
沉井下沉前，应对其在自重条件下能否下沉进行必要的验算。沉井下沉时，必须克服井壁与土间的摩阻力和地层对刃脚的反力，其比值称为下沉系数K，一般应不小于1.15~1.25。井壁与土层间的摩阻力计算，通常的方法是：假定摩阻力随土深而加大，并且在5m深时达到最大值，5m以下时保持常值。
沉井下沉系数的验算公式为：K=（Q-B）/（T+R）；
式中：K——下沉安全系数，一般应大于1.15~1.25；
Q——沉井自重及附加荷载（kN）；
B——被井壁排出的水量（kN），如采取排水下沉法时，B=0；
T——沉井与土间的摩阻力（kN），T=L（H-2.5）•f；
L——沉井周长（m）；
H——沉井高（m）；
f——井壁与土间的摩阻系数（KPa），由地质资料提供；
R——刃脚反力（kN），如将刃脚底部及斜面的土方挖空，则R=0；
本工程沉井的验算的条件为：
沉井周长：22.2m；刃脚底面积4.44m2；
沉井全高7m，分二节制作、二次下沉，第一节高度3.1m，第二节高度3.9m；
第一节沉井自重为1230kN；
沉井总重为2480kN；
沉井加支护墙总重：3256 kN（平均支护墙高5m）
井壁摩阻系数为：下沉深度5m内取8KPa， 5m以上取10KPa；刃脚阻力取60KPa。
第一节沉井下沉系数验算：
K1 =1230/[22.2（3.1-2.5）×8+4.44×60]= 3.3；
第一节沉井的下沉系数满足顺利下沉验算要求。
第二节沉井下沉系数验算(不考虑刃脚反力)：
K2 =2480/[22.2×(7-2.5)×10 ]=2.5;
第二节沉井的下沉系数满足顺利下沉验算要求。
第三节沉井（加支护墙）下沉系数验算(不考虑刃脚反力)：
K3 =3256/[22.2×（12-2.5）×10]= 1.54；
第三节沉井的下沉系数满足顺利下沉验算要求。
3.10.3主要下沉措施
沉井始沉阶段，当素砼垫层敲拆后，沉井重心偏高，沉井井壁的四周无摩擦力，沉井的下沉系数很大，掏挖刃脚下的混凝土若不均匀，将会造成沉井很大的倾斜，所以在沉井挖土前，沉井的刃脚处先采用电镐对称破除，并同时分层掏挖，挖除的土方先集中在底中央，让沉井逐渐下沉部分，使沉井刃脚埋在土层中，降低沉井重心。由于沉井在初期下沉过程中，下沉系数较大，故采取挤土下沉。
后续出土顺序由内向外：先取内圈泥土，再取外圈泥土，根据下沉情况掏除井壁下的土，最后形成全刃脚支承的大锅底，使沉井安全下沉，由于本工程的下沉系数偏大，可依实际情况保留部分井壁下土塞，防止沉井突沉。
严格控制刃脚外土塞，为保证沉井受力均匀，内部应力没有集中现象，在刃脚全支承不能满足下沉要求时，需在刃脚处取土，做到均匀、对称、层层剥离，循序渐进；但在淤泥质粉质粘土中下沉时，不宜捣刃脚。
下沉过程中对下沉量，四角高差，偏位进行测量，及时了解下沉速度，并进
