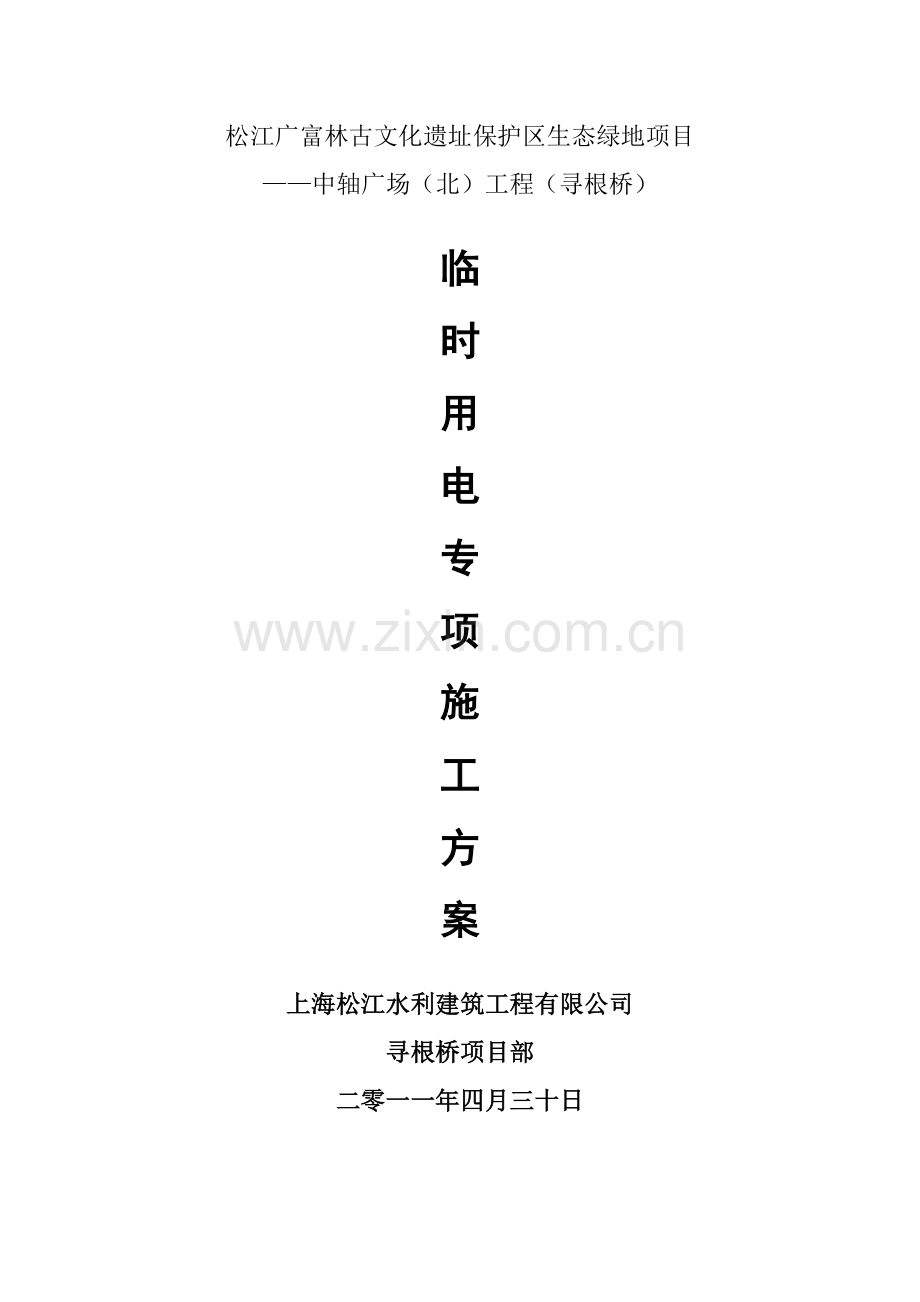

松江广富林古文化遗址保护区生态绿地项目
——中轴广场（北）工程（寻根桥）

临
时
用
电
专
项
施
工
方
案

上海松江水利建筑工程有限公司
寻根桥项目部
二零一一年四月三十日

临时用电施工方案

一、 工程概况
工程名称：松江广富林古文化遗址保护区生态绿地项目—中轴广场（北）工程（寻根桥）
建设单位：上海松江大学城建设发展有限公司
设计单位：上海名亭建筑设计有限公司
监理单位：上海协同工程监理造价咨询有限公司
施工单位：上海松江水利建筑工程有限公司
基础类型：预制管桩深基础
结构类型：钢筋混凝土结构
二、 主要控制目标
建筑施工临时用电，是直接为施工生产服务的，它的好坏直接影响着工程的施工进度和工程质量，影响企业的效益，施工临时用电与安全生产是紧密联系在一起的，它的好坏又直接影响着整个工地职工的安全。所以我们项目部必须加强施工用电的管理，配备一名专职的电气专业技术人员，把施工临时用电，作为安全工作的一项重要工作来抓，根据本工程实际情况，制定以下具体控制目标：
1. 施工期间无触电事故发生；
2. 满足工地现场施工用电要求，严格遵守电工安全技术操作规程；
3. 各用电设备做到一机一箱一闸一保一锁；
4. 配电设施整齐有序，各项技术指标符合规范要求；
5. 各线路的配置及架设符合规范要求。
三、 施工用电方案
1. 电源：
本工程施工区域位于广富林文化遗址中轴广场，在中轴广的南桥旁边有业主提供的总配电箱一只。本次施工临时用电由该配电箱引至施工现场一级总配电箱，再由总箱分别引出数个回路分别供应现场用电。
2. 线路：现场采用TN-S三相五线制接零保护系统供电。
3. 负荷计算：
本次施工临时用电计算依据为施工现场施工机械使用计划表。机械使用计划表如下：
序号
机械设备名称
型号规格
数量
额定功率（kw）
总功率（kw）
1
柴油打桩机

1
15
15.00
2
钢筋弯曲机
YPOL-4
1
2.8
2.80
3
钢筋切断机
GQ50
2
4
8.00
4
电 焊 机
BX3-300
1
24KVA Jc=70% cosΦ= 0.8
16.00
5
切 割 机
TCH355HA
2
1.5
3.00
6
振 动 棒
JQ221-2
2
1.1
2.2
7
水 泵

2
2.2
4.4
8
磨 光 机
DMS-300
2
3.00
6.00
9
电 锤
PSB420
2
1.8
3.60
（1）电焊机负荷计算：
P=1*Se*JC1/2*COSΦ=1*24*0.71/2*0.8=18.00kw
（2）总负荷计算：取KX=0.7 tgΦ=1.28
∑P=15.00+2.8+8+16+3+2.2+4.4+6+3.6=61.00kw
PJ=KX*ΣP=0.7*61=42.70 kw
QJ=PJ* tgΦ=42.7*1.28=54.66 KVA
SJ=（PJ2+QJ2）1/2=(42.702+54.662)1/2=69.36KVA
（3）导线选择：
PJ=15 kw COSΦ=0.8
IJ= PJ/1.732V COSΦ=42.70*1000/（1.732*380）*0.8=51.9A
利用施工现场原有临时用电电缆（VV-3*16+2*10）即可。
4. 接地与避雷：
本工程采用三相五线制专用保护零线系统——TN-S系统，总配电箱调协PE保护接零，采用2.5米长的垂直接地体，接地体采用1根Φ25圆钢，与接地线连接采用焊接连接。在分配电箱及固定机械设备处均作重复接地，接地电阻小于10欧，要求施工中工作零线与保护零线严格区分。
5. 配电箱及开关箱的设置：
（1） 配电箱、开关箱采用铁壳配电箱，铁板厚度不小于1.5㎜；
（2） 施工现场实行三级配电（总箱、分箱、开关箱），三级漏电保护（总箱、分箱、开关箱）。且前一级（总箱）额定漏电动作及电流额定动作时间是最后一级（分箱或开关箱）漏电动作电流及动作时间的可靠后备保护，使之具有分段保护的能力。
（3） 设备配电箱与照明配电箱分别设置。配电箱、开关箱周围设有足够的工作空间和通道，不堆放任何杂物。配电箱、开关箱应装设端正牢固。移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底与底面垂直距离大于1.3M，小于1.5M，移动式配电箱、开关箱的底与地面的垂直距离宜大于0.6M，小于1.5M。
6. 电气装置：
（1） 配电箱、开关箱的电器必须可靠完好，不准使用破损不合格的电器。
（2） 施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。严禁保护零线与工作零线混用。
（3） 漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器（剩余电流动作保护器）》的要求。
（4） 总开关电器的额定值，动作整定值应与分路开关电器的额定值、动作整定值相适应。开关箱内的漏电保护器与基额定漏电动作电流不大于30MA，额定漏电动作时间应小于0.1S。
（5） 每台用电设备应有各自专用的开关箱，实行“一机一闸”制度，严禁用一个开关电器直接控制二台及二台以上的用电设备（含插座）。开关箱内的开磁电器必须能在任何情况下都可以使用电设备实行电源隔离。
（6） 漏电保护器的安装须经技术培训考核合格的电工负责进行安装。漏电保护器技术条件应符合GB6829的规定。并且有国家认证标志其技术额定值与保护线或设备的技术参数相匹配。安装漏电保护器同时安装保护零线。定期分析检查漏电保护器的运行情况，及时更换有故障的漏电保护器，严禁私自拆除漏电保护器强行送电。
（7） 施工常用的电气装置如闸刀开关、熔断器，自动空气开关，交流接触器，漏电保护器等必须与用电设备相匹配，必须装配好来弧罩、防护盖方可合闸操作。
（8） 所有配电箱、开关箱均应编号，并标明其名称、用途并作出相关回路标记。导线与导线连接，导线与设备连接，不论使用时间长短都要连接牢固，严禁使用电机具的电源线勾搭在带电导线或闸刀开关上。
（9） 工地夜间照明必须使用防水水银灯，移动工作用手持照明灯具应使用橡皮软电源的手把式安全灯，且电压不得大于36V。
（10） 生活区活动房内生活照明必须使用绝缘良好的铝蕊线，用瓷夹或穿管敷设，距地不小于2-2.5M，电线过墙应设套管，每个灯具应设单独的开关，灯具的相线必须经开关控制，不得将相线直接引入灯具，照明部分必须单独设漏电保护器。
四、 电气防火措施
1、电气防火技术措施
(1) 合理配置、整定、更换各种保护电器，对电路和设备的过载、短路故障进行可靠的保护。
(2) 在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质，不使用火源。
(3) 在总配电房配置干粉灭火器材，并禁止烟火。
(4) 加强电气设备相间和相——地间绝缘，防止闪烁。
(5) 合理设置防雷装置。
2、电气防火组织措施
(1) 建立易燃、易爆物和强腐蚀介质管理制度。
(2) 建立电气防火责任制，加强电气防火重点场所烟火管理制度，并设置禁止烟火标志。
(3) 建立电气防火检查制度，发现问题及时处理。
五、 现场电工岗位责任制.
1、对施工现场供电系统安全运行负全责。
2、负责现场用电设备的安装拆除及维修工作。
3、对现场用电负责分配、供给及使用的交底。
4、对分包单位的用电、负责建档、指导、监督，对违反电气操作，使用有权制止和停止供电。
5、对违反电气规定乱接电器的行为进行制止并及时向现场主管领导汇报。
6、对现场所有电气按时进行巡视检查、维修、登记工作。
7、负责宣传安全用电和触电急救工作。

由于施工现场情况复杂多变，因此，临时用电不能仅仅停留在验收而一劳永逸，必须进行经常性的安全检查，才能有效保护临时用电的安全，杜绝事故的发生。
