基坑开挖支护专项施工方案.docx

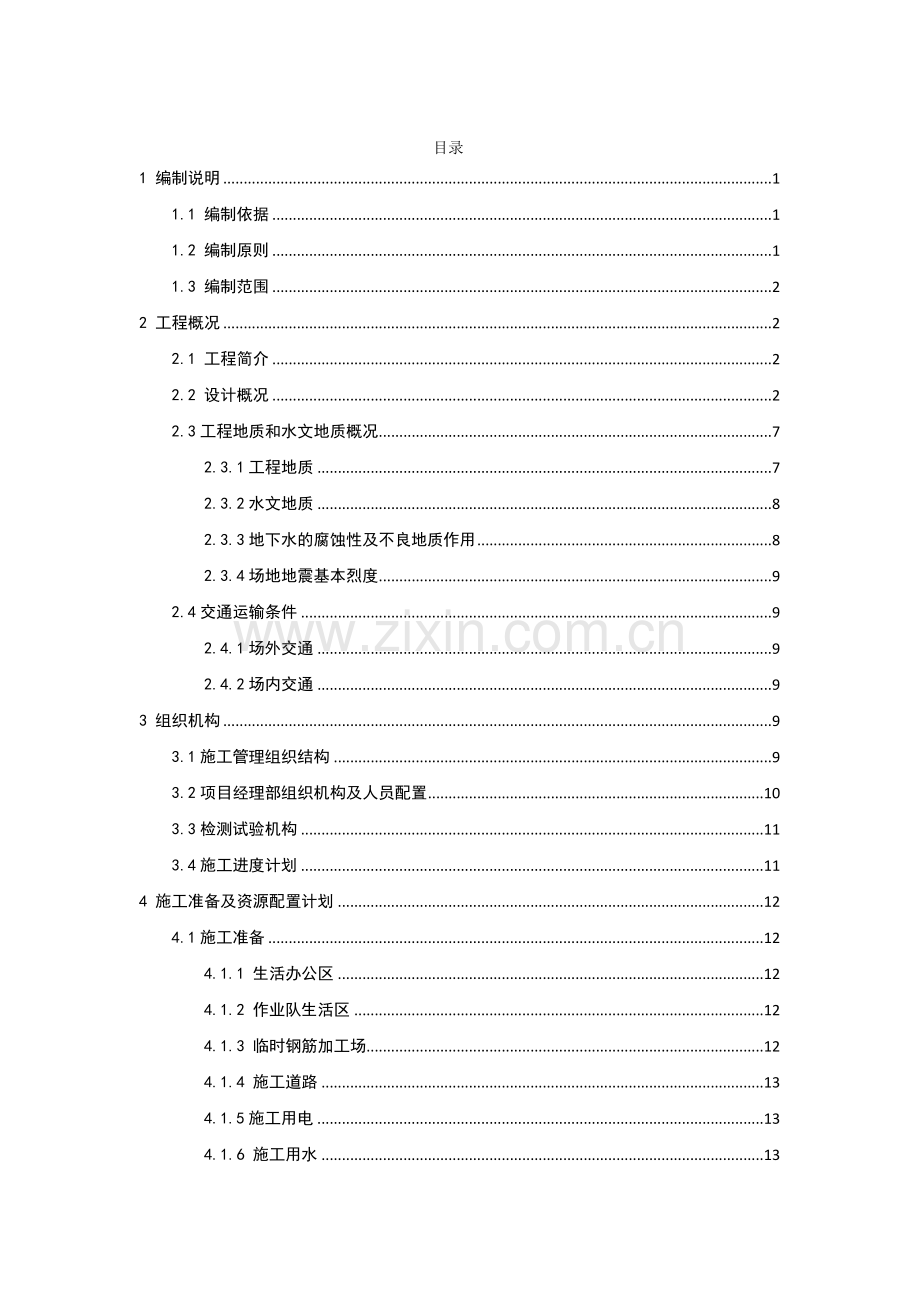

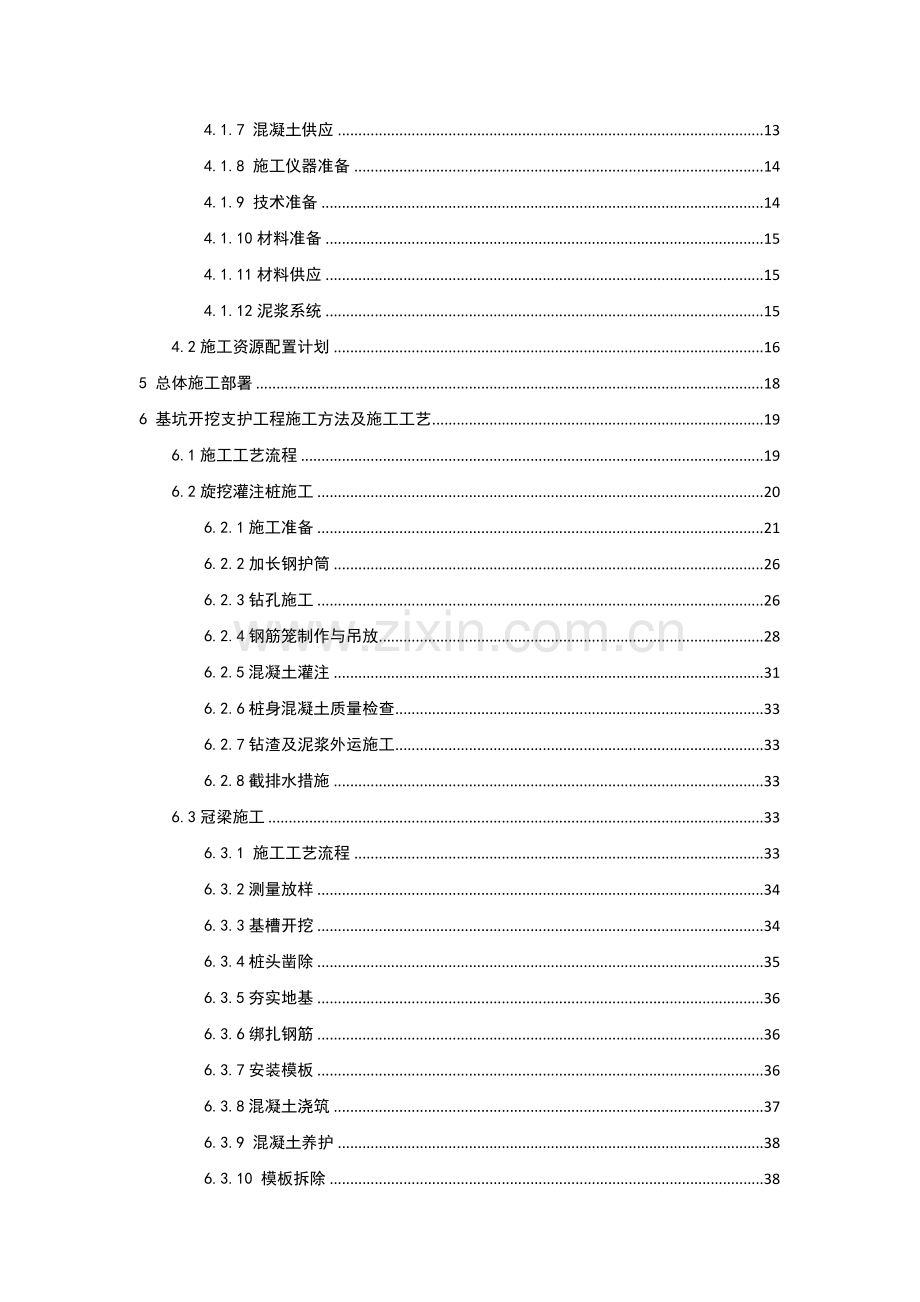

目录
1 编制说明 1
1.1 编制依据 1
1.2 编制原则 1
1.3 编制范围 2
2 工程概况 2
2.1 工程简介 2
2.2 设计概况 2
2.3工程地质和水文地质概况 7
2.3.1工程地质 7
2.3.2水文地质 8
2.3.3地下水的腐蚀性及不良地质作用 8
2.3.4场地地震基本烈度 9
2.4交通运输条件 9
2.4.1场外交通 9
2.4.2场内交通 9
3 组织机构 9
3.1施工管理组织结构 9
3.2项目经理部组织机构及人员配置 10
3.3检测试验机构 11
3.4施工进度计划 11
4 施工准备及资源配置计划 12
4.1施工准备 12
4.1.1 生活办公区 12
4.1.2 作业队生活区 12
4.1.3 临时钢筋加工场 12
4.1.4 施工道路 13
4.1.5施工用电 13
4.1.6 施工用水 13
4.1.7 混凝土供应 13
4.1.8 施工仪器准备 14
4.1.9 技术准备 14
4.1.10材料准备 15
4.1.11材料供应 15
4.1.12泥浆系统 15
4.2施工资源配置计划 16
5 总体施工部署 18
6 基坑开挖支护工程施工方法及施工工艺 19
6.1施工工艺流程 19
6.2旋挖灌注桩施工 20
6.2.1施工准备 21
6.2.2加长钢护筒 26
6.2.3钻孔施工 26
6.2.4钢筋笼制作与吊放 28
6.2.5混凝土灌注 31
6.2.6桩身混凝土质量检查 33
6.2.7钻渣及泥浆外运施工 33
6.2.8截排水措施 33
6.3冠梁施工 33
6.3.1 施工工艺流程 33
6.3.2测量放样 34
6.3.3基槽开挖 34
6.3.4桩头凿除 35
6.3.5夯实地基 36
6.3.6绑扎钢筋 36
6.3.7安装模板 36
6.3.8混凝土浇筑 37
6.3.9 混凝土养护 38
6.3.10 模板拆除 38
6.4设置变形观测点 38
6.4.1监测点布置 38
6.4.2监测报警值 39
6.4.3监测频率 39
6.5临边防护 39
6.6基坑内土方施工 40
6.7锚索施工 42
6.7.1预应力锚索构造要求及工程措施 42
6.7.2锚索施工流程 42
6.7.3 施工材料和机械 43
6.7.4 施工方法 43
6.7.5锚索与冠梁连接、腰梁施工 46
6.7.6锚索跟套钢管 48
6.8 桩间护壁施工 50
6.8.1 施工工艺流程 51
6.8.2 土方开挖 51
6.8.3 钻孔植筋 52
6.8.4 桩身处理 52
6.8.5 安装钢筋网片 52
6.8.6 喷射混凝土 53
6.8.7 泄水孔 54
7措施类工程量 56
8 特殊情况处理及预防措施 56
8.1钻进中坍孔 56
8.2清孔后孔底沉淀超厚 57
8.3灌注桩混凝土导管堵管 58
8.4钢筋笼在灌注混凝土时上浮 58
8.5 灌注混凝土时桩孔坍孔 59
8.6 埋导管事故 60
8.7 夹泥、断桩 60
9 桩基施工质量控制、质量检查 61
9.1 测量控制 62
9.2 原材料和半成品控制 62
9.3 质量控制 63
9.3.1桩位控制 63
9.3.2桩斜控制 63
9.3.3桩径控制 63
9.3.4桩长控制 64
9.3.5桩底沉渣控制 64
9.3.6桩顶控制 64
9.3.7混凝土强度控制 64
9.3.8桩身结构控制 64
9.3.9原材料控制 65
9.4质量检查 66
9.4.1成孔质量检查 66
9.4.2桩身混凝土质量检查 67
9.4.3钢筋加工及安装 67
10 桩间护壁施工技术和质量要求 67
10.1技术要求 68
10.2质量要求 69
11 安全、文明施工和环境保护措施 70
11.1 安全生产管理一般规定 70
11.2 安全组织管理措施 70
11.3临时用电安全保证措施 71
11.3.1临时用电安全技术措施 71
11.3.2临时用电的管理 72
11.3.3 临时用电的检查、维修与安全用电 72
11.3具体措施 73
11.3.1现场施工准备及钢护筒制作、埋设 73
11.3.2成孔 73
11.3.3钢筋笼吊装 73
11.3.4混凝土灌注 73
11.3.5防高处坠落安全措施 73
11.4文明施工措施 74
11.5环境保护措施 75
12 季节性施工措施 76
12.1夜间施工措施 76
12.2 雨季施工措施 78
12.2.1 雨季施工生产注意事项 78
12.2.2 险情监测和巡查 79
12.2.3工程汛前安排 79
12.2.4 人员安全渡汛 80
12.2.5 施工用电及防雷 80
12.2.6 吊装作业 81
12.2.7 材料运输 81
12.2.8 土方工程 82
12.2.9 施工现场排水 82
12.2.10 设备物资储备 83
12.3 夏季施工措施 83

1 编制说明
1.1 编制依据
（1） 中华人民共和国交通部颁布的现行《建筑桩基技术规范》JGJ94-2008；
（2）中华人民共和国交通部颁布的现行《建筑桩基检测技术规范》JGJ106-2014;
（3）中华人民共和国交通部颁布的现行《施工现场临时用电安全技术规范》JGJ46-2012；
（4）中华人民共和国交通部颁布的现行《公路桥涵使用技术规范》JTG/T F50-2011；
(5) 中华人民共和国交通部颁布的现行规程、规范；
(6)本单位的质量管理体系、环境管理体系、职业健康安全管理体系等；
(7)剑阁县西成客专剑门关站站前广场片区建设项目基坑设计图；
（8）岩土工程勘察报告；
(9)实施性施工组织设计。
1.2 编制原则
合理配置资源，满足工程需要的原则。以优质、高效、快速施工为目的，进行机械设备配套，合理配置施工队伍、组织工程材料供应。
突出重点，统筹安排的原则。统筹安排，科学合理地安排施工进度，组织连续均衡施工，做好工序衔接，确保按期或提前完成工程建设。
应用“四新”技术，提高施工水平的原则。突出应用新技术、新设备、新材料、新工艺，提高施工的机械化作业水平，积极应用先进的科技成果，从而达到提高工程质量、加快工程进度、降低工程成本的目的，做到优质、快速、安全、高效按期完成工程建设。
安全生产，预防为主的原则。运用现代科学技术，采用先进可靠的安全预防措施，确保施工生产和人身安全。
规范施工，确保工程质量的原则。严格执行国家和交通部现行的施工规范和验收标准，运用现代科学技术优化施工组织方案、施工工艺和施工方法，确保工程质量达到全线整体创优规划要求。
保护环境，文明施工的原则。树立环保意识，严格按国家关于环境保护的有关规定组织施工，保护好周围生态环境，做到文明施工。
1.3 编制范围
本方案主要用于基坑围护桩和基坑开挖施工，具备内容包括：旋挖钻孔桩施工（桩径1.2、1.5m)、基坑开挖、冠梁及桩间护壁施工等。
2 工程概况
2.1 工程简介
剑阁县西城客专剑门关站站前广场项目工程位于四川省剑阁县下寺镇，该片区北面有西成客专铁路，南面有绵广高速，西成客专剑门关站站前广场片区项目建设主要内容为 “1+3”配套市政基础设施项目，即：站前广场、站前广场市政道路、温泉路、西成客运专线剑门关站站前广场片区建设用地场平工程等四部分。施工涉及建筑、结构、给排水、电气、弱电、暖通、室外景观工程等专业。

图2.1 剑阁县西成客专剑门关站站前广场片区建设项目建设地理位置示意图
2.2 设计概况
本工程采用排桩+锚索防护的结构型式进行综合整治。由A-A、K-O段组成，共计25段排桩，单桩为圆桩，桩径为1.5m或1.2m，采用旋挖钻机成孔，C30混凝土浇筑。桩间设置护壁，布置于桩前，厚度为0.1m，C20混凝土喷射浇筑，按桩型竖向设置不同数量泄水孔，间距2m。冠梁尺寸为1.2m*1m或1.5m*1m，采用C30混凝土浇筑。
表2.1 支护桩主要参数表
序号
桩号
桩径（m）
基坑深度(m)
桩长(m)
根数
桩间距（m）
冠梁尺寸（m*m）
1
AB’
1.2
7.4
15.0
9
1.8
1.2*1.0
2
B’B
1.5
7.4
17.0
2
2.0
1.5*1.0
3
BC
1.2
7.34
17.94
23
2.0
1.2*1.0
4
CD
1.2
7.2
14.0
17
2.0
1.2*1.0
5
DD’
1.2
7.4
13.0
13
2.0
1.2*1.0
6
D’E’
1.5
7.4
15.0
5
2.0
1.5*1.0
7
E’E
1.2
7.4
17.0
14
2.0
1.2*1.0
8
EE’’
1.2
7.4
14.0
51
2.0
1.2*1.0
9
E’’F’
1.5
7.4
19.0
5
2.0
1.5*1.0
10
F’F
1.2
7.4
17.0
13
2.0
1.2*1.0
11
FG
1.2
7.1
14.0
17
2.0
1.2*1.0
12
GG’
1.2
7.4
15.0
23
2.0
1.2*1.0
13
G’H’
1.5
7.4
17.0
2
2.0
1.5*1.0
14
H’H
1.2
7.4
15.0
9
2.0
1.2*1.0
15
HH’’
1.2
7.7
13.0
20
2.033、2.006、2.0、2.228、2.233
1.2*1.0
16
H’’I’
1.5
7.7
13.0
4
2.0
1.5*1.0
17
I’I
1.2
7.7
13.0
18
2.1
1.2*1.0
18
IJ
1.2
7.7
14.0
20
2.1
1.2*1.0
19
JJ’
1.2
7.7
15.0
22
2.0
1.2*1.0
20
J’A’
1.5
7.7
17.0
4
2.0
1.5*1.0
21
A’A
1.2
7.7
18.0
8
2.233
1.2*1.0
22
KL
1.2
9.9
15.0
21
2.0、2.211、2.3、2.4
1.2*1.0
23
LM
1.5
9.9
19.0
25
1.789、1.758、2.0
1.5*1.0
24
MN
1.5
9.9
17.0
43
2.0
1.5*1.0
25
NO
1.5
9.9
19.0
25
1.846、2.0、2.117、2.225、2.7
1.5*1.0

表2.2 锚索主要参数表
序号
桩型
材料组成
砂浆灌注
锚固段（m）
锚索位置
第一排锚索长 度（m）
第二排锚索长度（m）
锚索孔径
水平夹角（º）
1
AB’
4Ф15.2钢绞线
M30
6.5
一排冠梁顶下0.5m
24.0
20.0
Ф150
35
4Ф15.2钢绞线
M30
6.5
二排冠梁顶下3.0m
2
BC

4Ф15.2钢绞线
M30
11.5
一排冠梁顶下0.5m
28.5
33.5
Ф150
35
8Ф15.2钢绞线
M30
10.0
二排冠梁顶下3.0m
3
CD
4Ф15.2钢绞线
M30
7.5
一排冠梁顶下0.5m
28.0
25.5
Ф150
35
4Ф15.2钢绞线
M30
6.5
二排冠梁顶下3.0m
4
DD’
4Ф15.2钢绞线
M30
6.5
一排冠梁顶下0.5m
23.0
17.5
Ф150
35
4Ф15.2钢绞线
M30
6.5
二排冠梁顶下3.0m
5
E’E
4Ф15.2钢绞线
M30
6.5
一排冠梁顶下0.5m
23.0
17.5
Ф150
35
4Ф15.2钢绞线
M30
6.5
二排冠梁顶下3.0m
6
EE”
4Ф15.2钢绞线
M30
10.0
一排冠梁顶下0.5m
33.5
33.5
Ф150
35
8Ф15.2钢绞线
M30
8.5
二排冠梁顶下3.0m
7
F’F
4Ф15.2钢绞线
M30
10.0
一排冠梁顶下0.5m
33.5
33.5
Ф150
35
8Ф15.2钢绞线
M30
8.5
二排冠梁顶下3.0m
8
FG
4Ф15.2钢绞线
M30
8.5
一排冠梁顶下0.5m
32.5
29.5
Ф150
35
8Ф15.2钢绞线
M30
8.0
二排冠梁顶下3.0m
9
GG’
4Ф15.2钢绞线
M30
6.5
冠梁顶下0.5m
27.0

Ф150
35
10
H’H
4Ф15.2钢绞线
M30
6.5
冠梁顶下0.5m
27.0

Ф150
35
11
HH”
4Ф15.2钢绞线
M30
7.0
冠梁顶下0.5m
16.5

Ф150
35
12
I’I”
4Ф15.2钢绞线
M30
7.0
冠梁顶下0.5m
16.5

Ф150
35
13
IJ
4Ф15.2钢绞线
M30
7.0
冠梁顶下0.5m
20.0

Ф150
35
14
JJ’
4Ф15.2钢绞线
M30
7.0
一排冠梁顶下0.5m
26.5
26.0
Ф150
35
4Ф15.2钢绞线
M30
6.5
二排冠梁顶下3.0m
15
A’A
4Ф15.2钢绞线
M30

7.0
一排冠梁顶下0.5m
26.5
26.0
Ф150
35
4Ф15.2钢绞线
M30

6.5
二排冠梁顶下3.0m
16
KL
4Ф15.2钢绞线
M30

8.0
冠梁顶下0.5m
14.0

Ф150
35
17
LM
8Ф15.2钢绞线
M30

9.5
一排冠梁顶下0.5m

26.0

三排

23.5

24.5

四排

18.5
Ф150
35
8Ф15.2钢绞线
M30

8.0
二排冠梁顶下3.0m
8Ф15.2钢绞线
M30

7.0
三排冠梁顶下5.5
8Ф15.2钢绞线
M30

7.0
四排冠梁顶下8.0m
18
MN
4Ф15.2钢绞线
M30

7.5
一排冠梁顶下3.0m
29.5
30.5
Ф150
35
8Ф15.2钢绞线
M30

7.0
二排冠梁顶下5.5m
19
NO
8Ф15.2钢绞线
M30

9.5
一排冠梁顶下0.5m
30.0

三排30.0
30.5
Ф150
35
8Ф15.2钢绞线
M30

8.0
二排冠梁顶下3.0m
8Ф15.2钢绞线
M30

7.0
三排冠梁顶下5.5m

表2.3 主要工程数量表
编号
项目
单位
数量
备注
1
1200mm支护桩
桩长
m
4500
桩数量为299根
2
C30砼
m3
5089.4
未考虑充盈系数和超灌混凝土量
3
钢筋
t
574
未考虑连接及损耗
4
1500mm支护桩
桩长
m
2039
桩数量为115根
5
C30砼
m3
5089.4
未考虑充盈系数和超灌混凝土量
6
钢筋
t
307
未考虑连接及损耗
7
冠梁
长度
m
2039
1500冠梁为230.3m。1200冠梁为597.1m
8
C30砼
m3
1062

9
钢筋
t
95.1
未考虑连接及损耗
10
桩间支护
支护面积
m3
275.18
C20喷射混凝土厚100mm，两端及顶部植筋
11
锚索
钻孔长度
m
15472.5
8束锚索为8011.5m，4束锚索为7461m
12
钢绞线
t
107.8

13
M30水泥浆
m3
273.5
未考虑充盈系数
14
工字钢腰梁
t
55.8

15
斜铁垫板
t
12.1

16
排水
截排水沟长度
m
1783.3

17
集水井
个
22

18
沉砂池
座
1

2.3工程地质和水文地质概况
2.3.1工程地质
本工程场地勘探深度范围内揭露地层为第四系全新统植物层(Q4pd)、第四系全新统人工填土层(Q4ml)、第四系全新统坡洪积层(Q4dl+pl)、侏罗系中统沙溪庙组基岩（J2s）组成，即由耕土、杂填土、素填土、粉质黏土、块石、泥岩和砂岩组成，其埋藏情况和厚度特征详见《工程地质剖面图》。现将地层分类描述如下：
①耕土(Q4pd)：褐色，松散，稍湿，主要由黏性土组成，含少量植物根系，场地局部地段分布。
钻探揭示层厚0.6~1.0m。
②1杂填土(Q4ml)：杂色，松散，稍湿，系新近回填，主要由黏性土和块石（含量为20%~40%）组成，含少量建筑垃圾及植物根系，场地局部地段分布。钻探揭示层厚1.0~2.3m。
②2素填土(Q4ml)：杂色，松散，稍湿-湿，系新近回填，主要由块石（隧道开挖产生的泥岩块石、砾岩块石、变质砂岩块石，含量为40%~50%）及黏性土组成，含少量植物根系，场地部分地段分布。钻探揭示层厚0.8~23.6m。
③粉质黏土(Q4dl+pl)：褐黄色，可塑，稍湿，无摇振反应，切面稍有光泽，韧性及干强度中等，含黑色铁锰质氧化物，局部层底含砂岩块石，场地部分地段分布。钻探揭示层厚0.7~17.1m。
④块石(Q4dl+pl)：黄色、灰色，中密，湿，母岩成分主要为风化砂岩，粒径200~500mm，块石含量为62%~67%，充填物为黏性土及砂土，分选性好，级配差，场地局部地段分布。钻探揭示层厚1.2~4.7m。
⑤泥岩（J2s）：紫红色、粉砂泥质结构，层状构造，矿物成份主要为粘土矿物，次为长石、云母、钙质等，岩性软弱，属极软类岩，抗风化、抗冲刷能力弱，具有遇水易崩解、失水易开裂的特征，岩层产状为130°∠20°。该层分布于整个场地，局部地段以透镜体形式分布在岩层中，钻探深度范围内按其风化程度可分为强风化泥岩和中风化泥岩二个亚层。
⑤1强风化泥岩（J2s）：岩石破碎，裂隙发育，岩芯呈土状、碎块状，岩性软弱，强度较低，场地均有分布。钻探揭示层厚0.9~9.2m。
⑤2中风化泥岩（J2s）：岩石相对较完整，裂隙较发育，裂隙面浸染暗褐色铁、锰质氧化物，岩芯呈短柱状、长柱状，岩性相对较硬，但泥岩具有遇水软化，失水崩解的特性，场地均有分布。本次勘察未揭穿该层。
⑥砂岩（J2s）：浅灰色、灰白色，主要由长石、石英、云母等矿物及岩屑组成，细粒结构，中厚层状～巨厚层状构造，钙质胶结，岩层产状为130°∠20°。该层主要以透镜体形式分布在岩层中，钻探深度范围内按其风化程度可分为强风化砂岩和中风化砂岩二个亚层。
⑥1强风化砂岩（J2s）：仅在道路部分有揭露，岩石破碎，裂隙发育，矿物普遍次生化，岩芯呈碎块状。钻探揭示层厚1.0~3.8m。
⑥2中风化砂岩（J2s）：岩石较完整，岩芯呈短柱状、长柱状，偶见大角度垂直节理，厚度大，断口锋利。本次勘察未揭穿该层。
2.3.2水文地质
（1）地表水
场地南侧为一条沟渠，勘察期间为枯水期，沟渠内水深0.5-1.0m，局部地段断流。根据走访调查，沟渠内水位在枯、丰水期变化幅度为1.00～2.00m。沟渠水补给、排泄受季节性影响较大，一般情况下为地下水补给沟渠水，洪水期沟渠水反渗补给地下水。沟渠水补给来源主要为大气降水、生活用水和农田用水等，主要以地表径流方式向下游低洼处排泄，部分地表水下渗补给地下水。
（2）地下水
根据钻探揭示，场地地下水类型为上层滞水、孔隙潜水和赋存于基岩中的裂隙水。上层滞水主要赋存于人工填土层中，大气降水和场地南侧沟渠为主要补给源；粉质黏土为相对隔水层，该层中的水量较小，对工程影响较小；孔隙潜水主要赋存于块石层中，地下径流为其主要补给源；基岩裂隙水一般埋藏在强风化岩层中和中风化岩层节理发育地带内，主要受邻区地下水侧向补给，具微承压性，各地段富水性不一，无统一的自由水面。水量主要受裂隙发育程度、连通性及隙面充填特征等因素的控制。本次勘察在钻孔内测得地下静止水位埋深为地表下2.1~21.9m，相应标高495.21~512.27m。根据区域水文地质资料，地下水位年变化幅度为1.00～2.00m。
2.3.3地下水的腐蚀性及不良地质作用
场地地下水对混凝土结构、钢筋混凝土结构中的钢筋微腐蚀性。根据对场地工程地质调查及收集相关资料，场地及附近未发现有明显滑坡、泥石流、塌陷、断裂等不良地质作用，但场地内堆填的填土边坡已产生滑塌，故场地现状稳定性较差。
2.3.4场地地震基本烈度
根据国家标准《建筑抗震设计规范》(GB50011-2010)，本地区抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组为第二组。
2.4交通运输条件
2.4.1场外交通
本工程地处剑阁县下寺镇，交通通畅，龙江大道直通项目所在地。与外界连接有绵广高速、龙江大道、剑门大道与施工现场相连，可供施工车辆及物资运输。
2.4.2场内交通
现场按照永久道路标准修建永临结合的进场施工道路，同时沿基坑四周修建临时便道，在内侧搭设围挡，保证基坑开挖支护施工临时通行要求。
3 组织机构
为了实现项目经理部管理目标，项目经理部已设立管理机构，成立专门职能部门，配备合格人员，将管理目标分解到各职能部门和有关的人员，并通过多种渠道，广泛宣传，把项目经理部管理目标落实到各项管理活动中去，确保全体员工理解管理目标的内涵。
3.1施工管理组织结构

图3.1 基坑开挖防护工程施工管理组织机构图
3.2项目经理部组织机构及人员配置
表3.1 项目经理部组织机构及各部门负责人员配置计划表
序号
机构名称
负责人员
职责权限
备注
1
项目经理
王中亚
整体掌控
18628365919
2
常务副经理
陈绍伟
全面协调
15196657663
3
项目总工
孙玉雷
技术负责
18906371217
4
党工委副书记兼安全总监
武晓峰
党务工作
安全监控
13980023499
5
商务经理
余进富
商务管理
13815892352
6
生产经理
裴 鹏
现场总管
18606371217
7
综合部办公室
王有堂
后勤保障
15038285775
8
工程管理部
黄国记
技术指导
15038873109
9
财务管理部
张宏伟
财务管理
18678520824
10
施工调度室
李家元
现场调度
15731906510
11
质量安全环保部
张志成
质量保证
13808189001
12
测量队
郭盈业
现场放样
18713260695
13
合同管理部
雷华勋
经营管理
18398660115
14
机电物资部
朱德成
物资准备
15982043140
15
中心试验室
郑松娜
试验检测
15283895251

表3.2 项目经理部各部门人员配置计划表
序号
部门
人数
备 注
1
综合办公室
12
含人力资源、司机、炊事员
2
财务部
3

3
工程技术部
5

4
质量安全部
5

5
经营部
4

6
机电物资部
3
含现场收料
7
施工调度部
7

8
测量队
5

9
试验室
3

合计

47

3.3检测试验机构
项目部设置现场试验室和标养室，负责拌合站混凝土质量的控制和现场的混凝土养护及取样送样工作。
其主要职责如下：
a贯彻实施试验检测的管理条例，遵守试验检测工作的各项管理制度及办法。
b负责现场施工质量控制的全过程检测和试验。承担混凝土原材料常规检验，钢筋及钢筋焊接力学性能检验，混凝土拌合物性能试验等工作。
c参加工地前期施工调查、取样工作，协助选定工程所需的各种材料。
d办理试验室各种试验仪器的选型、检定及校准等工作。
e参加有关工程质量检查并为出现的质量事故的调查提供试验依据。
f认真执行《质量手册》，在检查中发现因施工失控而严重影响工程质量的现象有权予以制止或给予相应处罚。
g提供完整的试验原始资料与报告，为工程竣工验收和验工计价提供依据。
h结合科研、施工需要进行必要的试验研究，并及时提供成果报告，强化施工现场试验管理和监督。
i负责试验室试验检测、计量仪器设备的使用、日常维护、保养和周期检定工作。建立试验检测仪器设备档案，遵守仪器设备管理制度和操作规程。
j负责提供施工现场各种工序试验数据，以检测数据指导生产。
3.4施工进度计划
基坑开挖支护工程自8月17日开始施工，根据现场拆迁及场地平整进度，逐步开展工作面，可满足2016年11月6日基本完成工期安排。
表3.3 基坑开挖支护工程施工进度横道图
序号
工序名称
工期
开始时间
完成时间
2016年
8月
9月
10月
11月
1
围护桩施工
36d
2016年8月25日
2016年9月30日

2
桩头凿除
24d
2016年9月13日
2016年10月7日

3
冠梁施工
24d
2016年9月17日
2016年10月11日

4
基坑开挖
35d
2016年9月15日
2016年10月20日

5
桩间喷护
18d
2016年9月23日
2016年10月10日

6
腰梁施工
16d
2016年9月27日
2016年10月12日

7
锚索施工
26d
2016年10月12日
2016年11月6日

8
降排水措施
5d
2016年10月21日
2016年10月25日

4 施工准备及资源配置计划
4.1施工准备
4.1.1 生活办公区
根据施工场地条件，工程区环境，工程施工特点，从利于生产、方便生活、快速安全、经济合理、易于管理的原则进行生活、生产设施布置。
项目部主营地租用剑阁县城幸福佳苑小区民房作为生活区宿舍。营地设置办公室、职工宿舍、职工食堂、浴室、厕所、内设办公区、会议室、职工住宿区、盥洗室、晾衣间、职工食堂和活动室等办公生活设施；办公区采用集体大办公室办公，可同时容纳60人；住宿区共有宿舍30间，可容纳90人住宿；食堂可同时容纳100人就餐。
4.1.2 作业队生活区
各作业队生活区均在工地附近租用民房，生活区配置宿舍、厨房、男女卫生间、活动区等。本工程施工高峰期，一线施工人员多达到150人，作业队生活区满足施工高峰期的人员生活需求，生活区进行合理规划、统筹考虑，既充分利用施工区域的有限空间，又保证施工人员的生活需求，并且远离施工区。
4.1.3钢筋加工场
本项目共规划设置1个综合钢筋加工厂，综合加工场布置在站前广场东南角入站广场范围内，南邻龙江大道西沿线，面积3000㎡。场内主要布置材料堆放场，钢筋加工区，成品堆放区，办公休息区及材料仓库等。加工场地、材料堆放场等占地1500㎡；钢筋加工区设钢架棚，面积350㎡。钢筋加工厂负责本项目全部结构钢筋施工，原材料吊装主要通过塔式起重机进行，25t汽车吊配合。
综合钢筋加工场用20cm厚C20混凝土进行硬化找平。其中车道采用25cm厚C20混凝土进行硬化。。
4.1.4 施工道路
施工区域临时施工道路和场内道路布置施工围挡，围挡高2.5m，施工区域内围挡约1500m。
施工场外道路：项目紧邻G5绵广高速，同时剑阁县市政路网剑门关大道、龙江大道可直接进入施工区域，场外路网较为发达。
施工场内交通：由于前期征拆不到位，现场按照永久道路标准修建永临结合施工道路，保证临建、围护桩等施工临时通行现场施工要求。
4.1.5施工用电
施工用电从改线后高压线接入，需当地供电部门配合接入，现场设置2台630KVA变压器。同时现场配备2台150KVA柴油发电机作为备用电源，以满足停电时施工区内相关工程施工的用电要求。主电线沿基坑周围施工围挡或穿管埋地敷设，悬挂于围挡电缆线挂钩上，线路通过道路时采用埋地通过；线路每100米设置二级配电箱一个，按照《临时用电组织设计》要求设置。
4.1.6 施工用水
项目部驻地生活用水采用打井抽水方式，井深60m，直径600mm，布置10m3压力罐抽水蓄水。
现场施工用水采用抽取龙江大道南侧马家沟河水，采用水泵将河水抽至施工现场水箱中，水箱内蓄水，水箱分别设置在入口广场和入站广场区域，由水箱供水口分别接水管引至各个施工部位。供水主管道采用φ75塑料管，过路段采用钢管下埋通过。供水管路每隔150米设φ75×φ75×φ50三通接口，使用Φ50软管接到各自工作面。
4.1.7 混凝土供应
本项目防护桩基、冠梁、腰梁和喷锚工程共需要约9576m3C30混凝土和367 m3C20混凝土。经过现场实地调查研究，混凝土由万力拌合站提供，该站具有120、180拌合楼各一座，万力商品混凝土搅拌站距施工现场12km。混凝土运输采用12m3的搅拌运输车。
4.1.8 施工仪器准备
配备TCR702徕卡全站仪， DSZ2型自动安平水准仪、50m钢卷尺和GPS仪器，进场前均经过标定检验合格。
所有仪器均按规范要求编制测量仪器检定计划，建立测量仪器状态台帐，定期到标准计量所检测中心进行检定。
表4.1 试验仪器表
序号
名称
规格型号
单位
数量
备注
1
徕卡全站仪
TCR702
台
3

2
自动安平水准仪
DSZ2
台
5

3
50m钢尺

把
3

4
GPS

套
3

5
贯入式砂浆强度测定仪
SSY800
台
1

6
电磁震动台
600×800
台
1

7
标准养护箱
YH-40B
台
1

8
承载比试验仪
一整套
套
2

4.1.9 技术准备
⑴ 在图纸审核完成之后，根据水文地质情况、施工图纸设计、相应的设计施工规范及现场施工条件制定严密的施工作业方案，并采用不同的形式，如技术交底会议，作业指导书及技术交底等多种方法对施工现场作业层进行技术交底。
⑵ 熟悉和分析施工现场的地质、水文资料，熟悉承包合同有关条款、设计图、设计文件、施工技术规范和质量要求等。
⑶ 熟悉施工现场环境，排查障碍物：施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。
⑶ 测量准备:对设计测量控制桩进行标段间联测，确认无误后，做加密测量控制网；沿路线方向300～500米距离，埋设水准点2个，导线点1个，同时复测原地行地貌上报监理。
⑷ 混凝土配合比设计及试验：按混凝土设计强度要求，做水下混凝土配合比的试验室配合比、施工配合比，并对配合比验证，以满足钻孔桩灌注混凝土的要求。
4.1.10材料准备
材料供应与调配按项目质量计划规定的体系要求管理，一切工程材料必须确认有产品合格证或有关等效说明书，凡用于本项目的主要材料要进行原材料检验，地材要取样试验，确认合格后，方可使用，材料的质量控制必须从选购、运输、装卸、储存、保管、测试、使用监控及信息反馈等八个方面抓起，形成一个严密、周全、多层次、全方位的质量控制体系，切实把好材料质量关，以保证工程总体质量，实现创优目标。
4.1.11材料供应
材料供应与调配按项目质量计划规定的体系要求管理，一切工程材料必须确认有产品合格证或有关等效说明书，凡用于本项目的主要材料要进行原材料检验，地材要取样试验，确认合格后，方可使用，材料的质量控制必须从选购、运输、装卸、储存、保管、测试、使用监控及信息反馈等八个方面抓起，形成一个严密、周全、多层次、全方位的质量控制体系，切实把好材料质量关，以保证工程总体质量，实现创优目标。混凝土原材料具体确定如下：
（1）水泥采用西南水泥生产的P.042.5R普通硅酸盐水泥，混凝土的水泥最小用量不少于300kg/m3，水灰比不大于0.6。
（2）混凝土所有粗石子采用清江河的5-10、10-20两种级配的石子；砂采用清江河的优质河砂，质量满足JGJ52-2006标准。
（3）混凝土所用的粉煤灰采用红油电厂生产的Ⅰ级粉煤灰，质量满足GB/T1596-2005标准。
（4）外加剂采用腾昌建材生产的TGC-YS聚羧酸高性能减水剂。混凝土拌合用水采用自来水。
4.1.12泥浆系统
根据桩基的设计、施工进度及环保、水保要求等综合考虑，在不影响钻孔施工的前提下，每10根桩设置1个泥浆箱，按照统一部署，采用3.0m×9.0m×1.5m=40.5m3的矩形泥浆箱，钢板厚度8mm，采用75角钢包边，10#槽钢进行背肋加固，φ32钢筋做吊耳，16#槽钢做临时支撑，泥浆采用4寸泥浆泵送至孔内，灌注混凝土时抽回泥浆池。

图4.1 泥浆箱示意图
4.2施工资源配置计划
根据本工程施工场地的地层情况、工程量及总体工期安排，施工人员配置按照4个旋挖钻机队、2个模板作业队、3个钢筋加工队、4个混凝土浇筑队、1个辅助作业队和1个后勤组。
辅助作业队主要包括电工、供水等人员，后勤组主要包括现场值班技术人员、质安人员、内业技术人员、物资材料人员、修配、食堂、车队人员等。本段桩基施工最高月施工人员投入总计投入计划需要135人。
表4.2 剑阁县西成客专站前广场项目经理部
施工人员配置表
序 号
工种或岗位
数量
说 明
1
钻机操作
15
钻孔
2
电焊工
10
15
钢筋笼焊接
3
钢 筋 工
15

钢筋加工作业
4
混凝土工
12
混凝土生产及浇注
5
修 理 工
2
机修加工
6
水 电 工
2
供水、供电
7
司 机
20
渣土、混凝土运输、起重设备等
8
技术人员
10
现场值班、统计、质检、安全管理
9
管理人员
45
项目经理等后勤人员及管理人员
10
普工
20
后压浆、安全文明施工
11
试验员
4
混凝土、钢筋等质量检测

合 计
155

表4.3 剑阁县西成客专站前广场项目经理部
主要施工机械设备表
序号
设备名称
型号规格
单位
数量
备注
1
旋挖钻机
YTR220
台
4

2
汽车起重机
25t
辆
4

3
装 载 机
ZL50
台
4
3 m³
4
反铲挖掘机
1.2 m³
台
4

5
普通自
