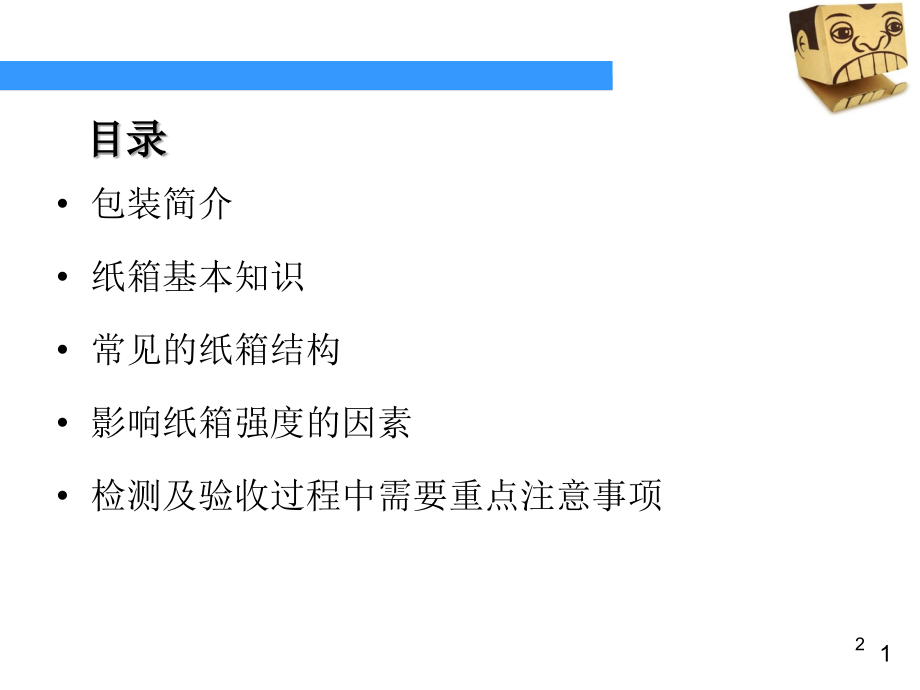

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,瓦楞纸箱基础知识,包装简介,纸箱基本知识,常见的纸箱结构,影响纸箱强度的因素,检测及验收过程中需要重点注意事项,目录,1,2,1.1,包装分类,分类依据,具体内容,在流通中的作用,首要包装、销售包装、运输包装、装潢包装,包装结构,内包装、中包装、外包装,包装器材的类别,纸和纸制品包装、塑料制品包装、木包装、金属包装、玻璃包装、陶瓷包装、草编包装、棉纺制品包装,包装技术或方法,防水包装、防潮包装、防锈包装、缓冲包装、防虫包装、防鼠包装、通风包装、真空包装、耐寒包装,产品类别,一般产品、危险产品、长大超重和精密产品包装等,产品的销地,出口包装和国内包装,1.包装简介,2,1.2,包装的作用,提高产,品附加值,丰富营,销手段,提高产品,效用,提高方便性,保护产品,包装作用,防止在产品,的储存和流,通过程中发,生泄漏、损,耗、散落、,收缩、变质,和被劫等问,题,为储存运,输过程中,的搬运工,作以及消,费者携带,提供方便,包装已成为,产品有形实,体的一个组,成部分。美,观、别致的,包装给人以,款式新颖、,质量上乘的,印象,包装能起到,广告牌的作,用，它已成,为企业推广,产品、提高,产品知名度,的重要营销,手段,包装可提高,产品外观形,象，扩大产,品影响力，,提升产品的,附加值,3,结构,设计,造型,设计,装潢,设计,包装设计,1.3,包装设计,4,结构设计,8,考虑,优秀的包装应该考虑人体的结构尺寸,和人的生理与心理因素，设计轻巧、,便于搬运、携带方便,包装结构对于包装的减量化、资源化、,以及无害化应该发挥重要的作用,包装必须具备明显的辨别性，在琳琅满目,的市场货架中以其自身的显著的特点使,消费者能够迅速辨别出来,在充分显示的前提下具有良好的展示效果，,吸引消费者当场决策购买,方,便,性,环,境,性,显,示,性,陈,列,性,运用数学、力学、机械学等自然科,学，还要涉及经济学、美学、心理学,考虑机械成型性，特别是现代技术,条件下的机械成型性,必须可靠地容装所规定的内装物的数量，,不得有任何泄露或渗漏,必须保证内装物在包装产品的生命周期，,即经过一系列的装卸、运输、陈列、销售,至消费者在使用期内启用或使用,科,学,性,技,术,性,容,装,性,保,护,性,5,2,纸箱基本知识简介2.1 相关术语2.2 纸箱设计,6,瓦楞纸板,定义,：瓦楞状,齿形形状分：,V,形：挺力好，坚硬可靠，用纸量少，用剂量少，但还原力差，粘结差,U,形：弹性好，粘合强度好，复原好，缓冲性好，但黏合剂用量大,UV,形：综合以上两种形式优点（抗压强度高、弹性好，恢复力强）,瓦楞楞型分,：,A,型：楞高且宽，富有弹性，缓冲性好，垂直耐压强度高，但平压性差，,用作容碎产品包装,B,型：楞低且密，单位长度上瓦楞个数多，具有光滑的印刷表面。平压强,度高，垂直承受力差，常用作自身具有一定强度和支撑力的产品,C,型：性能介于,A,和,B,，常代替,A,型，适合于各种商品,E,型：纸板薄，挺度好。一般用作纸盒作为销售包装,K,型：超大型瓦楞，,7mm,高，良好的缓冲和耐冲击性,2.1 相关术语,7,瓦楞原纸,具有较好的耐破度、耐折度和横向压缩强度,具有一定的吸收性，以增强粘结强度,表面纤维组织要均匀，纸幅间厚度均匀，纸面平整,2.1 相关术语,8,需要较好的耐压、耐折、耐磨、耐戳穿性,一定的耐水性,纸质坚挺而富有韧性,好的外观性能以及印刷适性,B,级,C,级,A,级,E,级,A,级,D,级,挂面箱纸板，分别用,50%,、,30%,的长纤维,挂面，再用废纸纸浆,、半化学浆作底层,牛皮箱纸板，用针,叶木硫酸盐浆制成,一般用半化学浆、,草浆、废纸浆生产,贵重、精细,物品出口,一般,物品出口,较大型,物品包装,一般,物品包装,轻载,物品包装,箱板纸,2.1 相关术语,9,纸箱设计,瓦楞,结构设计,装潢设计,箱型/形,尺寸,强度,材质,色彩,图案,文字,排版,造型设计,基本箱型,异型箱,2.2 纸箱设计,10,是指具有媒介作用、信息作用和促销作用的包装面外观，包,括图案、文字、商标、色彩及排版方式。,装潢设计三原则,纸箱包装的主要装潢面应设计在纸箱前或盖板上，说明文字及次要图案设计在端板或后板上。,当包装需直立展示时，装潢面应考虑盖板与底板的位置，整体图形以盖板为上，底板为下（此情况适宜于内装物为不宜倒置的各种瓶型的包装），开启位置在上端。,当纸箱包装需水平展示时，装潢面应考虑消费者用右手开启的习惯，整体图形以左端为上，右端为下，但开启位置在右端。,2.2 纸箱设计,装潢设计,11,造型设计,运用美学法则（点、线、面、体等,多种形态要素的规律）对包装的立,体外观所进行的艺术设计,基,本,箱,型,异,型,结,构,2.2 纸箱设计,造型设计,12,粘合,襟片,应连接在后板上，,特殊情况可连接在端板上,纸箱盖板应连接在后板上,纸箱的主要底板应连接在,前板上,折叠纸箱结构设计三原则,f,lap,：,比,L,、,B,、,H,任意组合面积小的部位,结构设计,2.2 纸箱设计,13,常见组合,：,AB,、,CB,、,BE,、,ACB,、,BAA,种类：,单面瓦楞：,双面瓦楞：,三面瓦楞：,超强瓦楞纸板：,强化瓦楞纸板：,蛇形瓦楞纸板：,楞形：,楞数少，高度大,楞数多，高度小,2.2 纸箱设计,结构瓦楞,14,瓦楞方向,2.2 纸箱设计,结构瓦楞,15,楞型,纸板厚（,mm,）,楞型,纸板厚度（,mm,）,A,5.3,AA,10.4,B,3.3,BB,6.1,C,4.3,CC,8.4,E,2.3,AB,8.1,BC,7.1,AC,9.4,瓦楞纸板的计算厚度,瓦楞纸板厚度计算公式,2.2 纸箱设计,结构瓦楞,16,基本形式：,开槽型：,02,套合型：,03,折叠型：,04,滑盖型：,05,固定型：,06,自动型：,07,内衬件：,09,箱形种类,纸箱样式,02,01,2.2 纸箱设计,结构箱型选择,17,内尺寸,制造尺寸,外尺寸,内尺寸,=,制造尺寸,-k,外尺寸,=,制造尺寸,+k,制造尺寸,=,内尺寸,+k,k,修正系数,2.2 纸箱设计,结构尺寸设计,18,尺寸比例和最佳尺寸比例,尺寸比例：,纸箱的尺寸及尺寸比例决定着包装与内装物及托盘、货架、集装箱、卡车的适宜程度，决定纸箱在厂内外搬运过程中的,稳定性,和,方便性,理想尺寸比例：,（影响因素,）,纸板用量,强度因素,堆码状态,美学因素,最佳比例,1.5,：,1,：,1,19,美学因素,当代美学常用的比例有三种：,1,、黄金分割比例：,把一段直线分为两段，其分割后的长段与原直线长度之比等于等于分割后的短段与长段之比,2,、整数比例：,以正方形为基础派生的边长为,1,：,1,，：,1,：,2,，,1,：,3,，,.n,：,1,之整数比例的矩形,3,、直角比例：,即均方根比例，也是由正方形派生出的比例关系,20,基本形式：,开槽型：,02,套合型：,03,折叠型：,04,滑盖型：,05,固定型：,06,自动型：,07,内衬件：,09,箱形种类,纸箱样式,02,01,3 纸箱常见箱型,21,0200,型纸箱,摇盖纸箱，由一片瓦楞纸板加工,而成，经钉接、粘结剂或胶带结,合即可成箱。成箱后可以折叠,22,0201,型纸箱,23,0202,型纸箱,24,0203,型纸箱,25,03,型纸箱,由两片或三片瓦楞纸板加工而成,一般制成上下两部分，或者上盖,箱体、箱底两部分，每部分钉接,胶接成型后套插成箱，成箱后一,般不能折叠,26,03,型纸箱,27,04,型纸箱,由一片瓦楞纸板加工而成，无须,钉接、粘结剂可成箱。使用时先,包装商品，折叠后用打包带捆扎,即成包装件，适合于在自动线上,包装成件或成块的物品,28,29,05,滑盖型,由一片或两片瓦楞纸板加工成箱体或,套盖，然后组建成包装箱,30,06,固定型,由三片瓦楞纸板制成，一片制成,箱体，另两片作为箱的端板使用。采用钉,接成箱，有时两端板可以用胶合板制成,具有很高的抗压强度,31,07,自动型,见实物,32,09,内衬,33,4 影响纸箱强度的因素,基本因素：,原纸强度,面纸、里纸、瓦楞芯纸环压强度和平压强度,瓦楞楞型,A,楞、,B,楞、,C,楞、,E,楞,纸板层数,三层、五层、七层,瓦楞纸板含水率,流通领域中环境因素的影响,可变因素：,箱型与箱形,印刷面与开孔位置,瓦楞纸板的制造技术,制箱设备缺陷,质量管理,34,4 影响纸箱强度的因素,4.1外形尺寸的影响,Rl,表示纸箱长宽之比,35,4 影响纸箱强度的因素,4.2堆码形式的影响,36,瓦楞纸箱受到压应力的情况,37,4.3 瓦楞楞型对纸板强度的影响,楞型,特性,A,B,C,E,端压强度,最劣,优,劣,最优,平压强度,最劣,优,劣,最优,抗压强度,最优,劣,优,最劣,压缩变形量,最大,小,大,最小,4.4纸板含水率的影响,P=0.9,P,0,38,4.5 瓦楞纸板的影响,瓦楞纸板不同，强度不同；瓦楞层数越多，纸板强度越大；其中粘合剂有加强纸板的作用，如单层瓦楞纸板强度为,1,，则两层非粘合瓦楞纸板合成强度为,2,，而两层粘合瓦楞纸板的强度则为,2.39,。另外涂蜡之后箱面的强度可提高,70,%,。,4.6 箱型的影响,当箱面的瓦楞为纵向比箱面瓦楞为其他方向时的抗压强度要大。如,0201,型纸箱强度,大于,0301,型纸箱,39,4.6 箱型的影响,0,20,3,型纸箱,40,03,型纸箱,4.6 箱型的影响,41,4.7印刷对纸箱强度的影响,4.8开孔位置及面积的影响,同样条件下，开口面积越大，强度降低越多,开口位置越接近纸箱上下两边，强度降低越多,同面积下，切断瓦楞越多，强度下降越多,印刷压力能将瓦楞压溃，降低纸箱强度（指先做瓦楞纸板再印刷工艺）,端面印刷比侧面印刷对纸箱强度的影响大,端面和侧面同时大面积印刷降低强度最大,只侧面印刷强度降低最小,42,纸的匹配,质量匹配,定量选配,选用质量等级近似的瓦楞原纸,和箱纸板生产瓦楞纸板。如,A,级箱,纸板应选用,A,级瓦楞芯纸。选用强度高的箱纸,板与等级低的瓦楞原纸板制成,的瓦楞纸板容易塌楞,降低瓦楞纸,板定量有利于降低成本，保持,强度不变，原纸定量每增加,1g/,箱纸板定量可以降低,1g/,。若瓦楞,纸板定量过低，瓦楞纸板会出现,不平整，产生明显的条纹，影响外,观印刷效果，一般箱纸板与瓦,楞原纸定量为,2,：,1,43,5 纸箱验收和质量把关,纸箱外观检测,参见公司的纸箱验收标准,原纸检测,纸箱物理性能检测,原纸的检测,定量：原纸单位面积的质量，常用g/m,2,厚度：厚度测量仪（纸箱厂家自测）,紧度：指原纸单位体积的质量,水分：,抗张强度：,耐破度：,撕裂度,耐折度：,纸箱物理性能,抗压强度：,纸板耐破度：,纸板边压强度：,耐折度：,纸板间的粘结强度,纸箱动态性能,跌落实验,斜面冲击实验,震动实验,六角鼓回转实验,44,5 纸箱验收和质量把关,1）原纸的是否偷工减料：出现露楞现象，即搓衣板现象，则说明面纸或,里纸定量不足,2）纸箱上光油效果：采用A4白纸来回摩擦，若有明显掉色，则说明上光,油不到位,3）上防潮油：用水泼向纸箱表面，水能汇聚成水珠状，在30秒内应无明,显晕染现象,4）纸板之间的粘合性：撕开时，纸有破坏和70%的残留。若纸板之间的粘,合性差，会影响纸箱的抗压强度,5）印刷效果：套印准确性，偏差应该小于1mm,6）图案、文字边缘有轻微毛齿或图案、文字印刷轻微模糊，35厘米距离,目视图案文字辨认清楚，则属于轻微缺陷，可酌情接收,7）纸板的含水率，一般在10%左右，太高纸箱抗压强度不够，过低，纸板,脆性大,45,谢谢,
