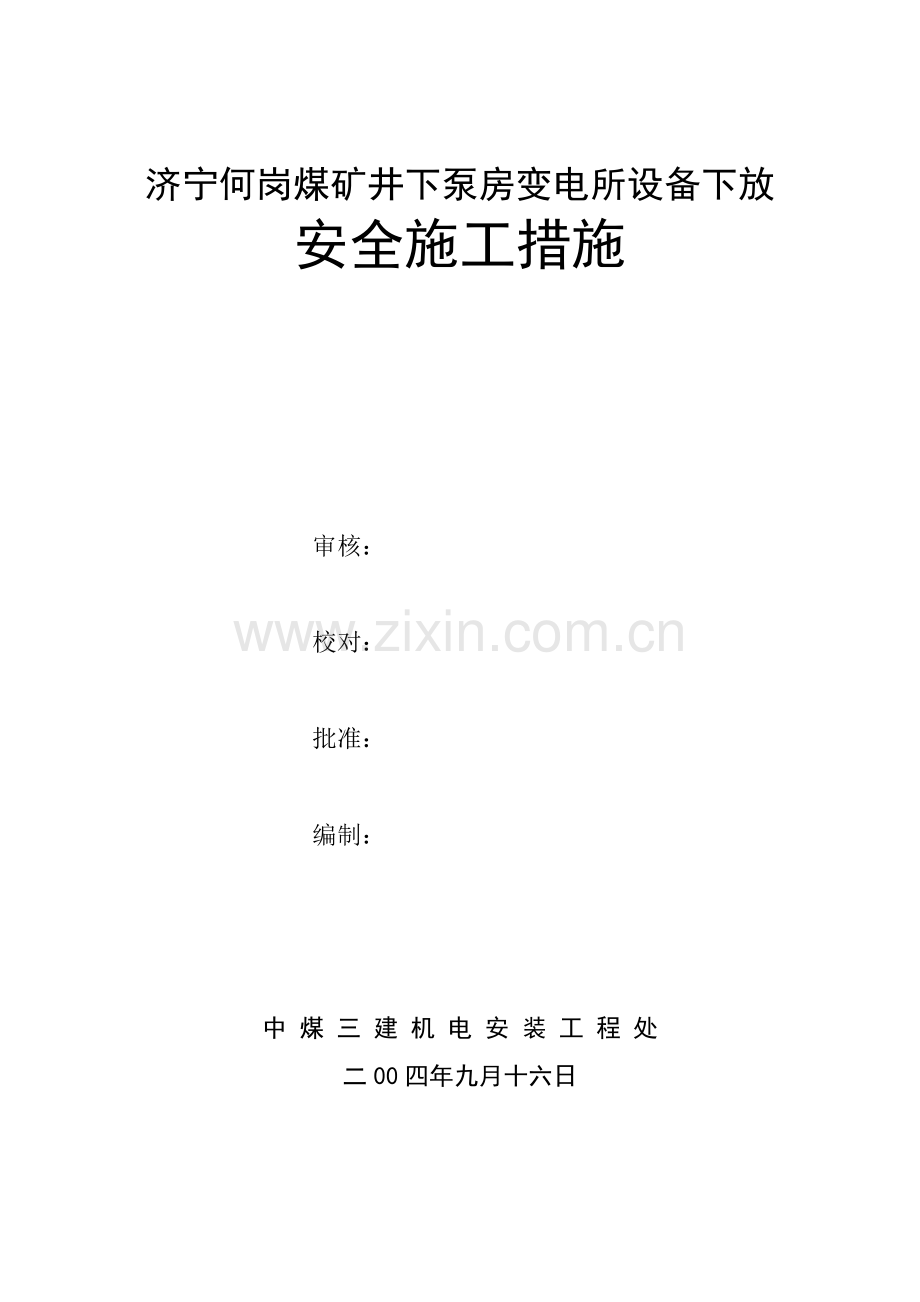

济宁何岗煤矿井下泵房变电所设备下放安全施工措施

审核：

校对：

批准：

编制：

中 煤 三 建 机 电 安 装 工 程 处
二00四年九月十六日

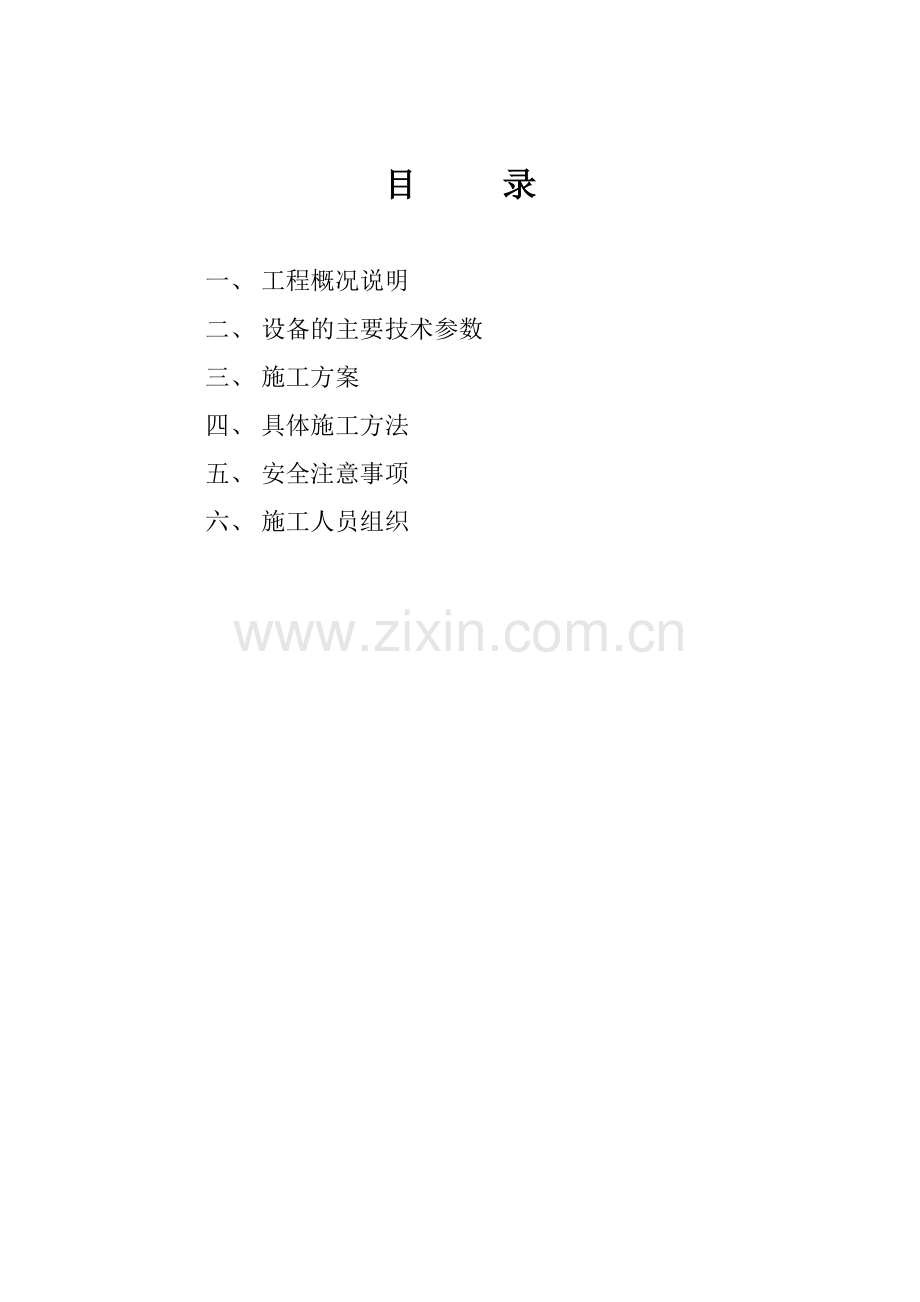

目 录

一、 工程概况说明
二、 设备的主要技术参数
三、 施工方案
四、 具体施工方法
五、 安全注意事项
六、 施工人员组织

一、工程概况说明
井下变电所设备有开关柜共27台，变压器2台，综保1台。泵房设备有离心式水泵3台，电动机3台，各种阀门及管件等。其中最大件有变压器、水泵、电动机共8件。其外形尺寸均超出罐笼宽度，无法用罐笼下放，其他设备可用平板车从罐笼下放。
为保证大件设备的安全下放及运输到位，特编写此措施，以指导施工。
二、设备的主要技术参数
1、高压开关柜： 外形尺寸：1700㎜×1080㎜×800㎜
重 量：380㎏
2、低压配电柜： 外形尺寸：1900㎜×800㎜×800㎜
重 量：280㎏
3、变压器（315KVA）：外形尺寸：1450㎜×1100㎜×1640㎜
重 量：1335㎏
4、水泵（MD450-60×6）：
外形尺寸：2075㎜×1094.5㎜×1015㎜
重 量：2820㎏
5、电动机（Y500-4）： 外形尺寸：2450㎜×1470㎜×1040㎜
重 量：4000㎏
三、施工方案
根据大件设备的外形尺寸及重量，拟采用从副井罐笼底悬吊的办法下放各大件设备。
先在罐笼底部割开一个方洞，再截一根和罐笼宽度相仿的钢轨，使钢轨能横放在罐笼内轨道上。
利用井上调度绞车，并配合倒链，把设备悬挂在罐笼底部，松罐笼，设备下到井底后，再利用井下调度绞车，并配合倒链把设备夺出罐道，放在平板车上运送到位。
四、具体施工方法
先用汽车把设备从库房运到副井进车轨道北边，用吊车把设备平着吊起放在平板车上。把平板车从出车侧推入到井口，在井口房内对设备进行捆绑下放。
1、变压器下放
①变压器高1640㎜，长1450㎜，宽1100㎜。而套架罐道间距为1124㎜，所以变压器长度方向应为东西方向放置。
②把钢轨放入罐笼内，打开上井口过卷开关，使罐笼起升超过过卷位置。
③用2根六分钢丝绳套，绳套两头分别从变压器底部分两个点捆绑，活头用卸扣固定。捆绑时，绳套要绕两圈。一根绳作起吊绳，另一根作夺吊绳。用调度绞车吊住夺吊绳慢慢吊起变压器，同时在变压器的底角栓上棕绳，用人留住，使变压器慢慢进入井架。在套架西边梁上挂上一只5t倒链，倒链钩头也挂在夺吊绳上。去掉后留绳，同时起倒链和绞车，使变压器在罐笼正下方，并达到高度，把起吊绳从罐笼底部孔洞拿入罐笼内，再把钢轨从绳套内穿入横放在罐笼内轨道上。慢慢松绞车和倒链，使起吊绳带劲，变压器垂直吊在罐底。去掉倒链和绞车绳。
把卸扣套在罐笼制动绳上，去掉销轴。用铁丝从轴孔中穿出，把卸扣拧死，铁丝的两头分别系在变压器底部槽钢孔中。这样变压器南北两侧各用铁丝栓一个卸扣，固定在制动绳上当作滑道使用，防止变压器下放时在井筒内旋转。变压器全部栓牢固定好后，开始下放。下放时，提升机使用检修速度，保证运行平稳。
④变压器到井底后，停车。在进车方向的套架横梁上挂一只5t倒链，倒链钩头挂在夺吊绳上，调度绞车也挂在夺吊绳上。同时起绞车和倒链，使变压器起吊绳松弛，抽出罐笼内钢轨，去掉起吊绳。松倒链，使变压器移向出车方向。倒链完全不使劲后，用棕绳栓在变压器底角，用人力向外牵拉，同时慢慢松绞车和倒链，使变压器出套架落在平板车上，去掉绞车绳及倒链。这样下放工作完成。
⑤把平板车从出车绕到主井方向，再推到副井进车侧，进入变压器室。
2、水泵下放
水泵长2075㎜，宽1015㎜，高1094.5㎜。套架东西方向净宽1720㎜，水泵可竖着下放。用2根钢丝绳套从水泵的头部、联体螺栓的里边捆绑整个泵体。水泵的悬挂、下放和夺吊的方法同变压器下放的方法相同。
当水泵到井底，夺出套架放在平板车上后，直接把水泵从出车方向推进水泵房，用起吊梁吊放在基础上。
3、电动机下放
电动机长2450㎜，宽1040㎜，高1470㎜。所以电机要侧着下放。带接线盒的一面朝上，带进风罩的一面朝下。电机的重量4t，下放用钢丝绳的负载要足够大。电机的悬挂、下放和夺吊的方法同变压器下放的方法相同。
当电机到井底，夺出套架放在平板车上后，直接把电机从出车方向推进水泵房，用起吊梁吊放在基础上。
五、安全注意事项
1、下放设备用的索具荷载能力要足够大。
2、设备的捆绑要牢靠、结实、不脱扣。
3、罐笼底部用作吊点的钢轨，摆放要平稳、。牢固
4、设备下放时要防止设备在井筒中旋转。绑扎用的铁丝和卸扣要紧固。
5、设备在运输、起吊过程中要轻起轻放，防止撞坏设备。
6、捆绑设备时和钢丝绳接触的部位要加垫软的物体，以防设备外壳掉漆、变形。
7、设备下放时，用塑料布或雨布把设备包裹，防止设备进水。
8、使用调度绞车起吊或外夺时，一定要配合倒链后留保险，防止绞车速度过快，和其他物件相碰撞。
9、井上、井下、车房信号要统一，信号清楚方能动车。
10、信号发出由专人统一指挥，其他人不得乱指挥。
11、在上下井口施工及下井人员必须戴安全帽，登高和再井口边缘施工人员必须佩戴安全带，安全带系牢方可作业。
12、下大件时，另一侧罐笼要加配重，绞车运行速度不能太快。
13、施工人员在作业时，注意力要集中，听从指挥，协调行动。
六、施工人员组织
地面运输及装车人员不少于6人，井下夺车及运输人员不少于10人。
