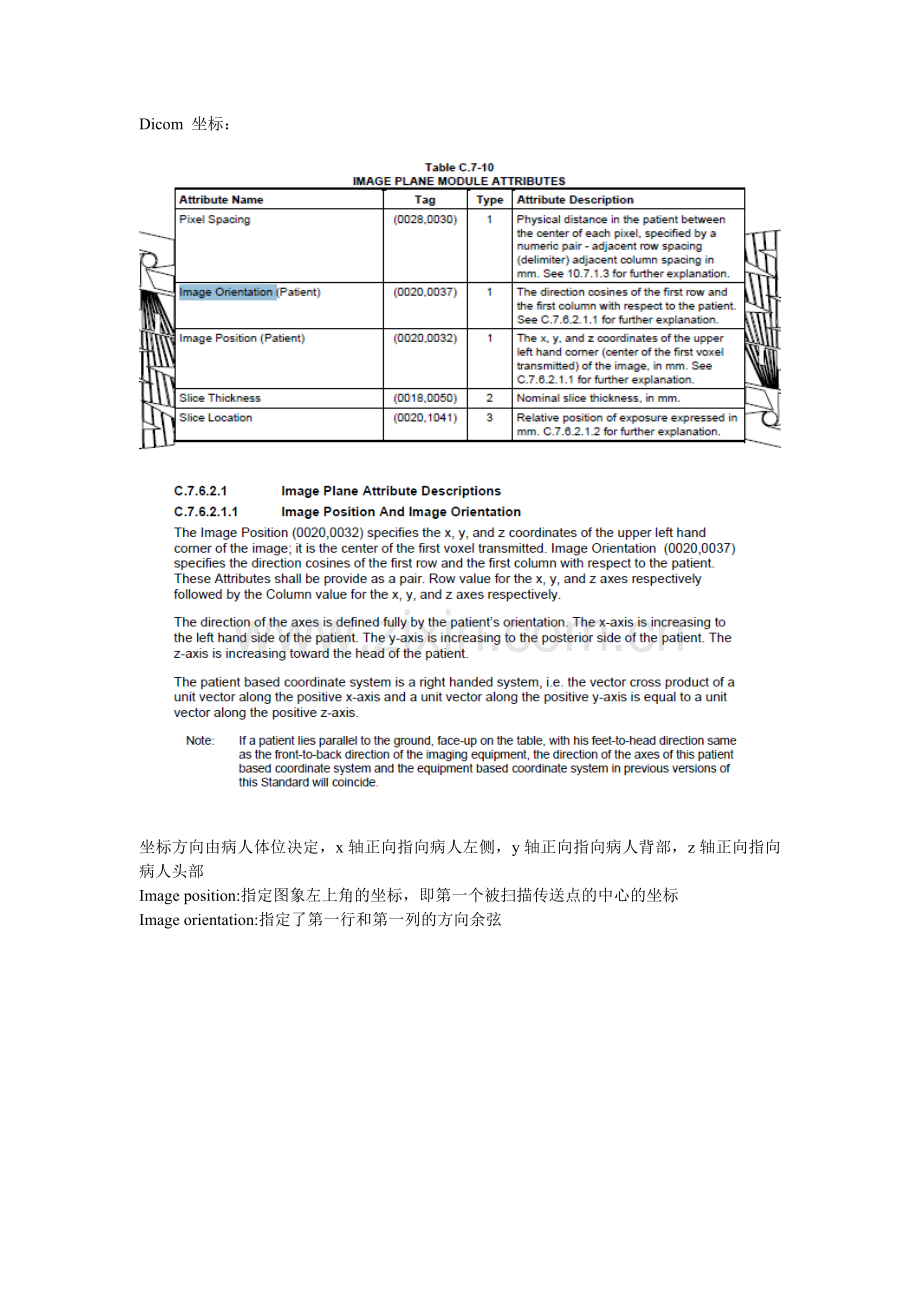

Dicom 坐标：

坐标方向由病人体位决定，x轴正向指向病人左侧，y轴正向指向病人背部，z轴正向指向病人头部
Image position:指定图象左上角的坐标，即第一个被扫描传送点的中心的坐标
Image orientation:指定了第一行和第一列的方向余弦

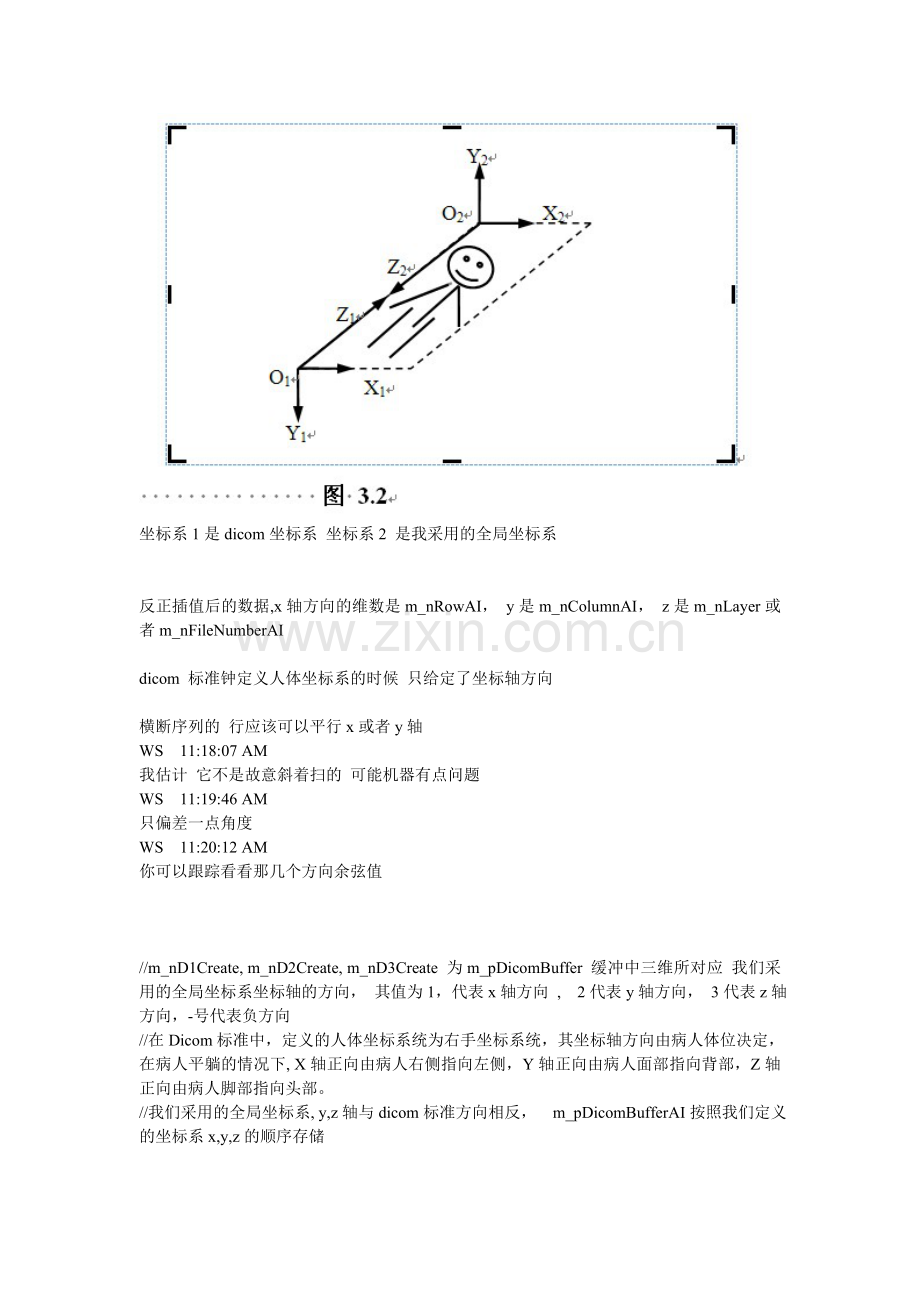

坐标系1是dicom坐标系 坐标系2 是我采用的全局坐标系

反正插值后的数据,x轴方向的维数是m_nRowAI， y是m_nColumnAI， z是m_nLayer或者m_nFileNumberAI

dicom 标准钟定义人体坐标系的时候 只给定了坐标轴方向

横断序列的 行应该可以平行x或者y轴
WS 11:18:07 AM
我估计 它不是故意斜着扫的 可能机器有点问题
WS 11:19:46 AM
只偏差一点角度
WS 11:20:12 AM
你可以跟踪看看那几个方向余弦值

//m_nD1Create, m_nD2Create, m_nD3Create 为m_pDicomBuffer 缓冲中三维所对应 我们采用的全局坐标系坐标轴的方向， 其值为1，代表x轴方向 , 2代表y轴方向， 3代表z轴方向，-号代表负方向
//在Dicom标准中，定义的人体坐标系统为右手坐标系统，其坐标轴方向由病人体位决定，在病人平躺的情况下, X轴正向由病人右侧指向左侧，Y轴正向由病人面部指向背部，Z轴正向由病人脚部指向头部。
//我们采用的全局坐标系, y,z轴与dicom标准方向相反， m_pDicomBufferAI按照我们定义的坐标系x,y,z的顺序存储
