框剪结构柱墙梁钢筋的绑扎

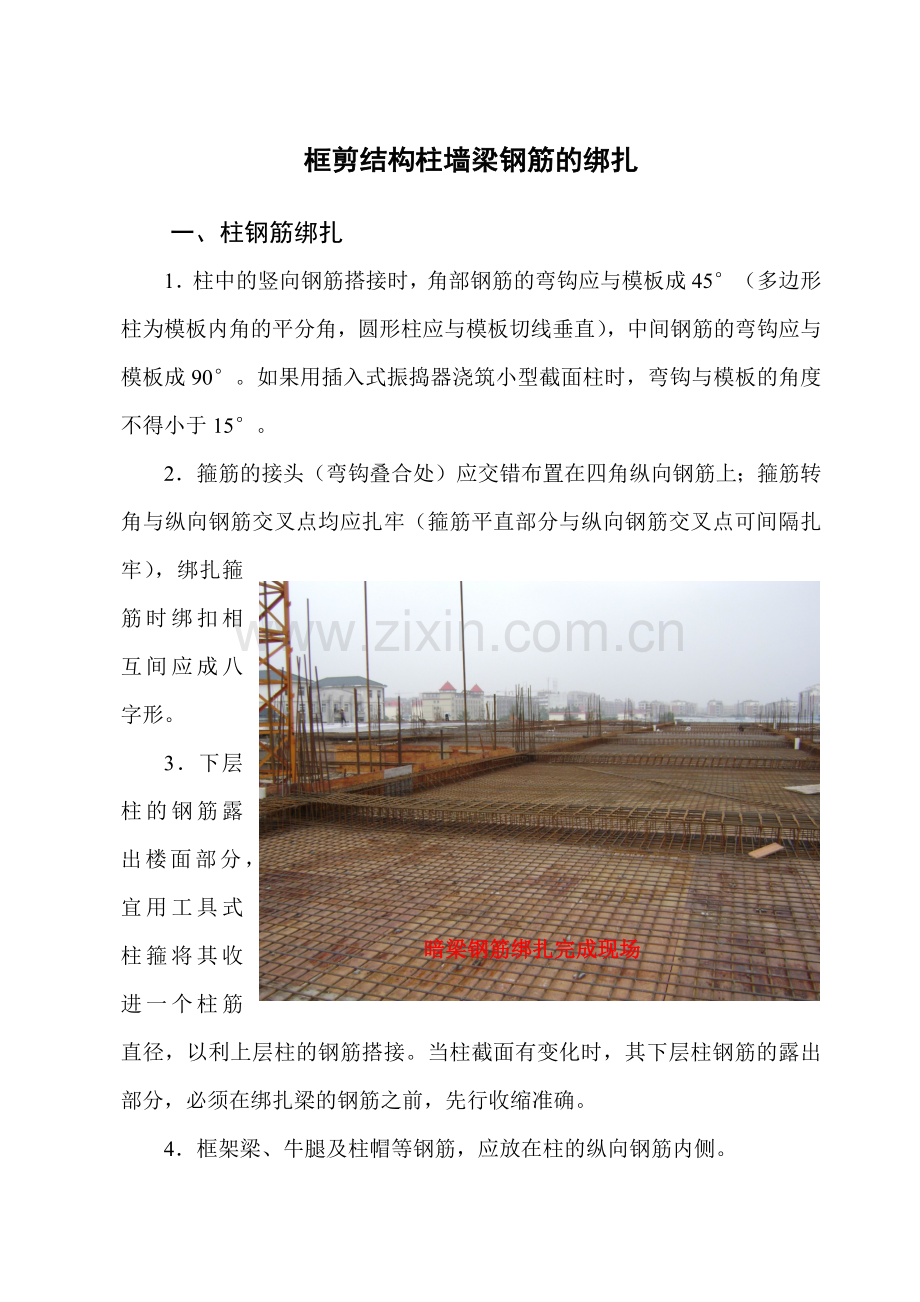

一、柱钢筋绑扎
1．柱中的竖向钢筋搭接时，角部钢筋的弯钩应与模板成45°（多边形柱为模板内角的平分角，圆形柱应与模板切线垂直），中间钢筋的弯钩应与模板成90°。如果用插入式振捣器浇筑小型截面柱时，弯钩与模板的角度不得小于15°。
2．箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均应扎牢（箍筋平直部分与纵向钢筋交叉点可间隔扎牢），绑扎箍筋时绑扣相互间应成八字形。
暗梁钢筋绑扎完成现场
3．下层柱的钢筋露出楼面部分，宜用工具式柱箍将其收进一个柱筋直径，以利上层柱的钢筋搭接。当柱截面有变化时，其下层柱钢筋的露出部分，必须在绑扎梁的钢筋之前，先行收缩准确。
4．框架梁、牛腿及柱帽等钢筋，应放在柱的纵向钢筋内侧。
5．柱钢筋的绑扎，应在模板安装前进行。

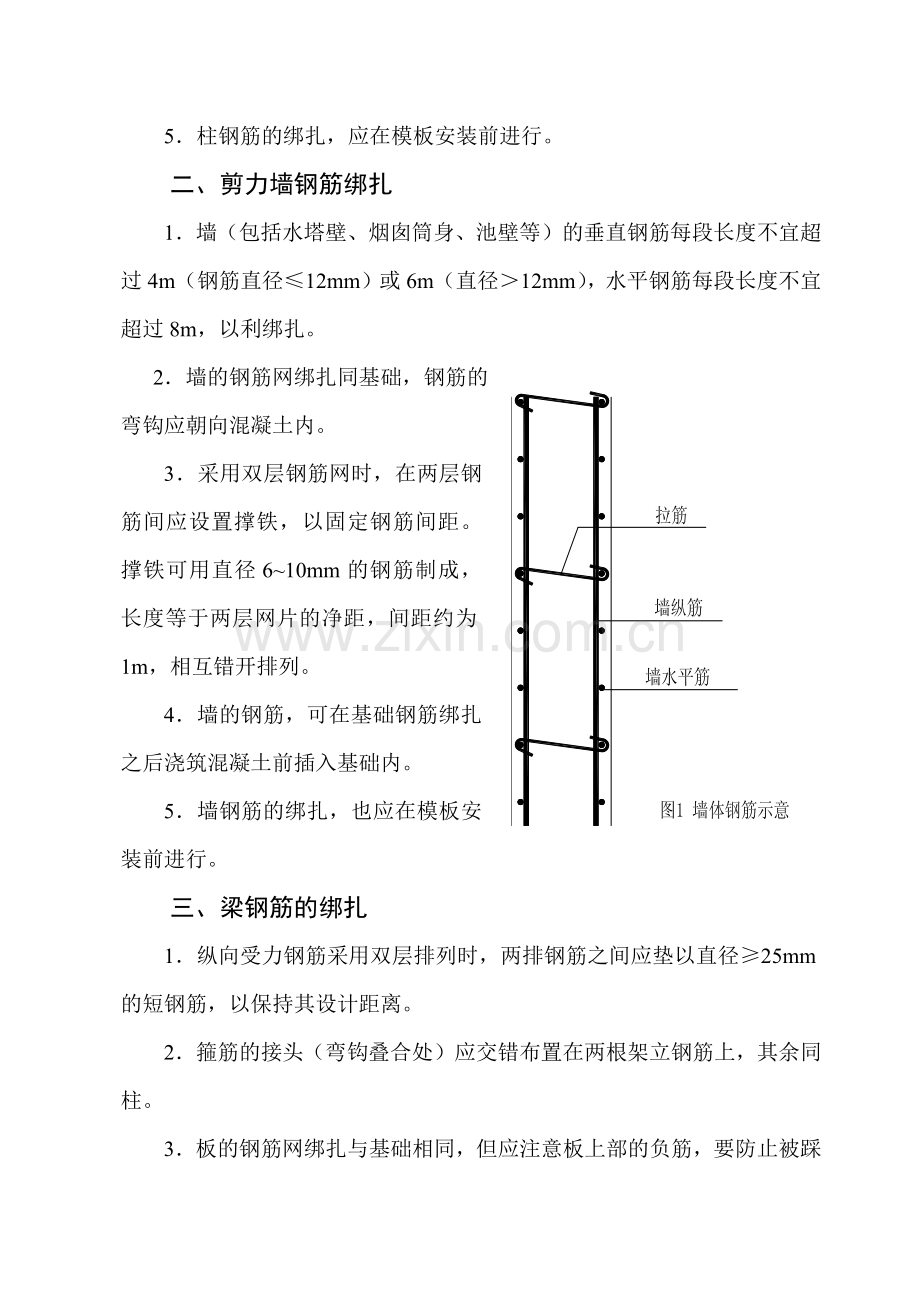

二、剪力墙钢筋绑扎
1．墙（包括水塔壁、烟囱筒身、池壁等）的垂直钢筋每段长度不宜超过4m（钢筋直径≤12mm）或6m（直径＞12mm），水平钢筋每段长度不宜超过8m，以利绑扎。
2．墙的钢筋网绑扎同基础，钢筋的弯钩应朝向混凝土内。
3．采用双层钢筋网时，在两层钢筋间应设置撑铁，以固定钢筋间距。撑铁可用直径6~10mm的钢筋制成，长度等于两层网片的净距，间距约为1m，相互错开排列。
4．墙的钢筋，可在基础钢筋绑扎之后浇筑混凝土前插入基础内。
5．墙钢筋的绑扎，也应在模板安装前进行。
三、梁钢筋的绑扎
1．纵向受力钢筋采用双层排列时，两排钢筋之间应垫以直径≥25mm的短钢筋，以保持其设计距离。
2．箍筋的接头（弯钩叠合处）应交错布置在两根架立钢筋上，其余同柱。
3．板的钢筋网绑扎与基础相同，但应注意板上部的负筋，要防止被踩下；特别是雨篷、挑檐、阳台等悬臂板，要严格控制负筋位置，以免拆模后断裂。
4．板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上。
5．框架节点处钢筋穿插十分稠密时，应特别注意梁顶面主筋间的净距要有30mm，以利浇筑混凝土。
6．梁钢筋的绑扎与模板安装之间的配合关系：①梁的高度较小时，梁的钢筋架空在梁顶上绑扎，然后再落位；②梁的高度较大（≥1.0m）时，梁的钢筋宜在梁底模上绑扎，其两侧模或一侧模后装。
混凝土浇捣现场
7．梁板钢筋绑扎时应防止水电管线将钢筋抬起或压下。
