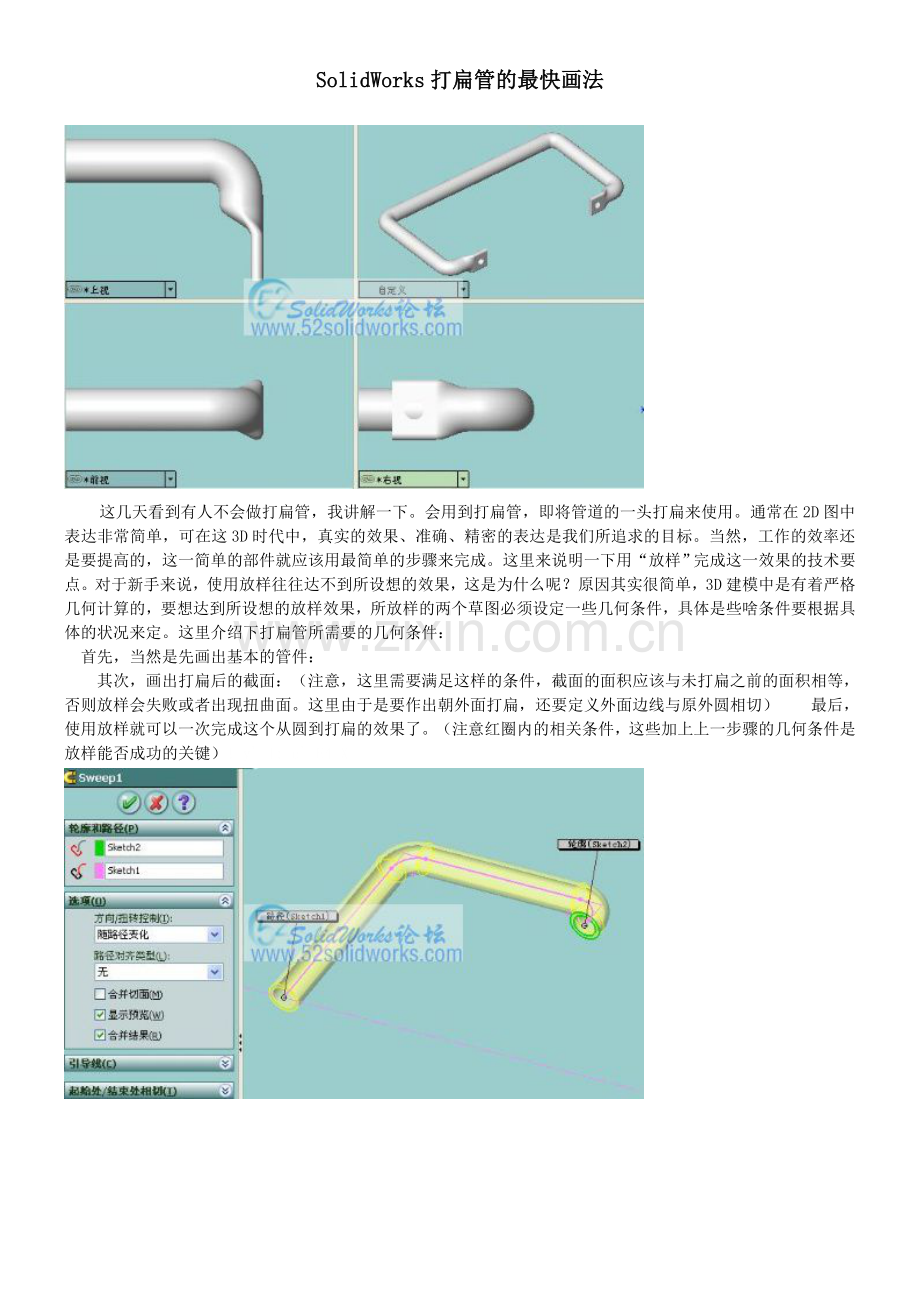

SolidWorks打扁管的最快画法

这几天看到有人不会做打扁管，我讲解一下。会用到打扁管，即将管道的一头打扁来使用。通常在2D图中表达非常简单，可在这3D时代中，真实的效果、准确、精密的表达是我们所追求的目标。当然，工作的效率还是要提高的，这一简单的部件就应该用最简单的步骤来完成。这里来说明一下用“放样”完成这一效果的技术要点。对于新手来说，使用放样往往达不到所设想的效果，这是为什么呢？原因其实很简单，3D建模中是有着严格几何计算的，要想达到所设想的放样效果，所放样的两个草图必须设定一些几何条件，具体是些啥条件要根据具体的状况来定。这里介绍下打扁管所需要的几何条件：
首先，当然是先画出基本的管件：
7 f, Q1 V, P7 b  其次，画出打扁后的截面：（注意，这里需要满足这样的条件，截面的面积应该与未打扁之前的面积相等，否则放样会失败或者出现扭曲面。这里由于是要作出朝外面打扁，还要定义外面边线与原外圆相切）  最后，使用放样就可以一次完成这个从圆到打扁的效果了。（注意红圈内的相关条件，这些加上上一步骤的几何条件是放样能否成功的关键）! y' I: c' E4 X

下载 (21.57 KB)
2010-10-9 17:19
! o" Y( D3 U6 \' m, M3 a
下载 (25.7 KB)
2010-10-9 17:19
" d' e70 H( C% M/ w" V2 \放样参数
7 _) W7 e. F3 d4 S  I# H( h
下载 (38.48 KB)
2010-10-9 17:20
3 ]& v6 ]$ s. T& e- ?6 D2 k$ k; Q9 Q  U# @
下载 (10.52 KB)
2010-10-9 17:20
1 m* B0 ~3 a* o) H# g' |
下载 (10.11 KB)
2010-10-9 17:20
9 ^& J) k4 T, y) E- w7 J+ d+ d3 v0 }9 d! _' S) K( e, y, I同样中央打扁管也是一样
