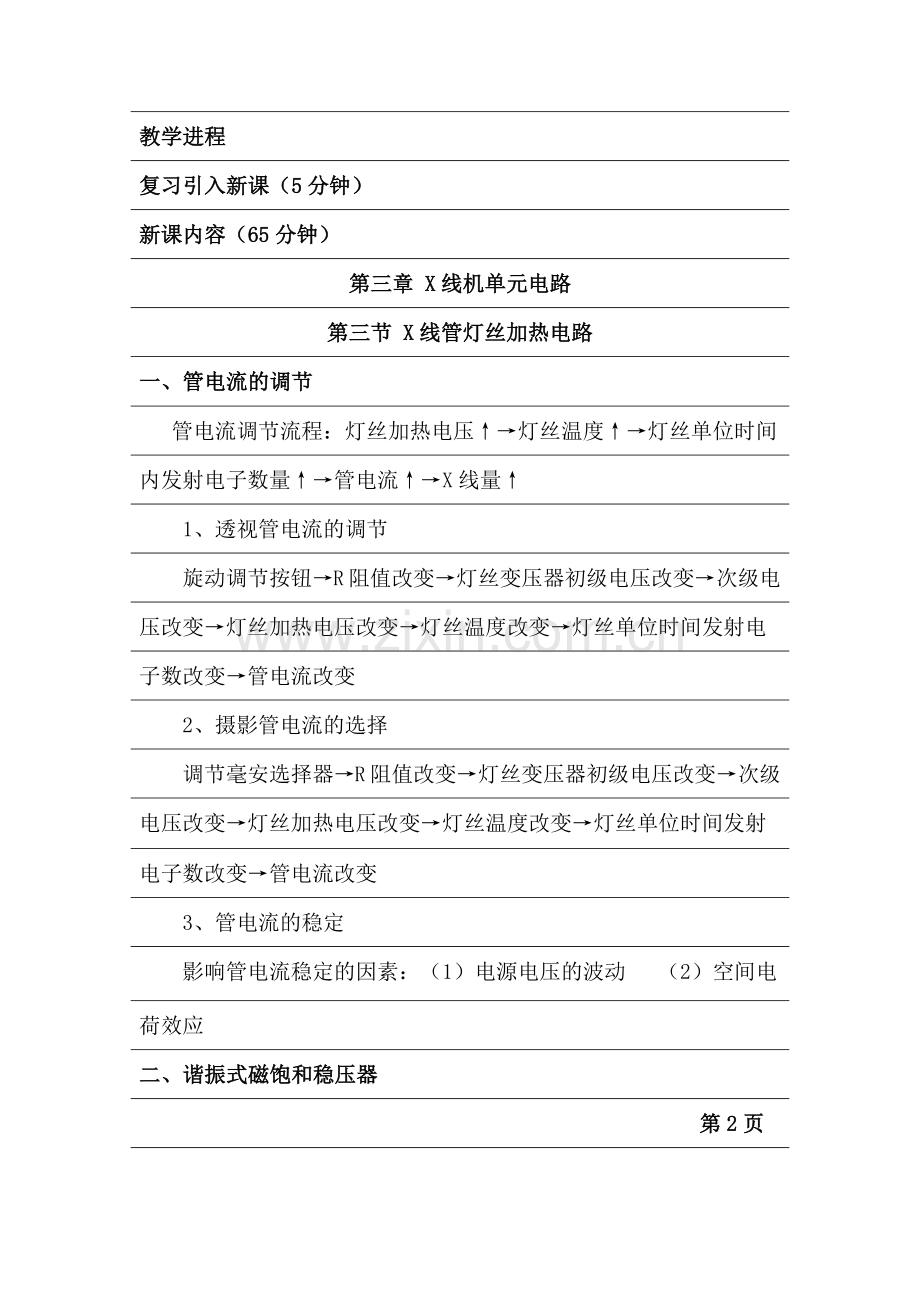

教学进程
复习引入新课（5分钟）
新课内容（65分钟）
第三章 X线机单元电路
第三节 X线管灯丝加热电路
一、管电流的调节
管电流调节流程：灯丝加热电压↑→灯丝温度↑→灯丝单位时间
内发射电子数量↑→管电流↑→X线量↑
1、透视管电流的调节
旋动调节按钮→R阻值改变→灯丝变压器初级电压改变→次级电
压改变→灯丝加热电压改变→灯丝温度改变→灯丝单位时间发射电
子数改变→管电流改变
2、摄影管电流的选择
调节毫安选择器→R阻值改变→灯丝变压器初级电压改变→次级
电压改变→灯丝加热电压改变→灯丝温度改变→灯丝单位时间发射
电子数改变→管电流改变
3、管电流的稳定
影响管电流稳定的因素：（1）电源电压的波动 （2）空间电
荷效应
二、谐振式磁饱和稳压器
第2页

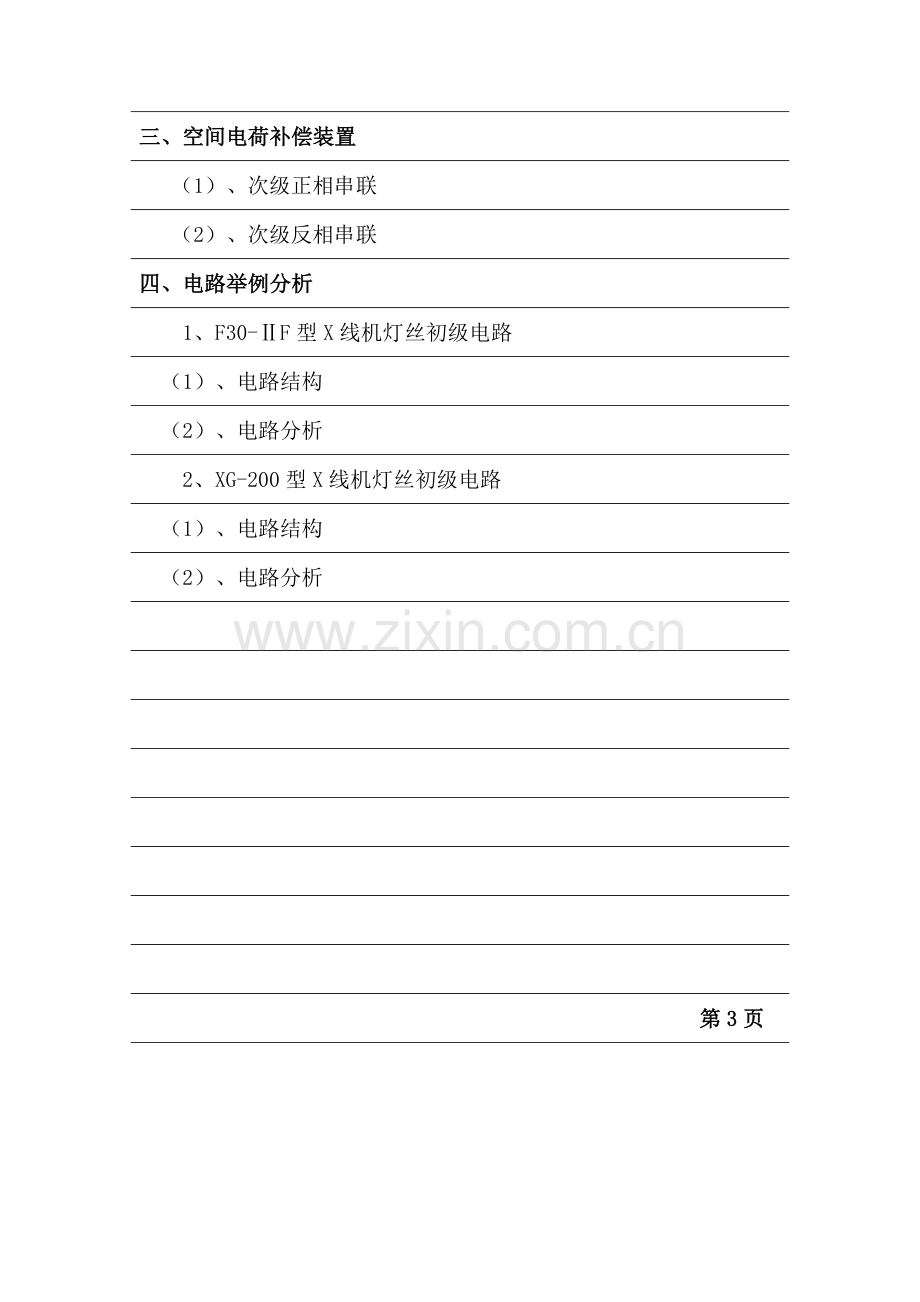

三、空间电荷补偿装置
（1）、次级正相串联
（2）、次级反相串联
四、电路举例分析
1、F30-ⅡF型X线机灯丝初级电路
（1）、电路结构
（2）、电路分析
2、XG-200型X线机灯丝初级电路
（1）、电路结构
（2）、电路分析

第3页
课堂小结（ 5分钟）

X线机灯丝加热电路

课后练习题（ 5 分钟）

1、管电流的调节方式
2、空间电荷

教学评价与析：

第4页

重庆三峡医药高等专科学校教案
课程名称：医学影像设备学 序号：
班级

日期

节次

教学题目：
X线机灯丝加热电路
目的要求：
1、掌握X线机灯丝加热电路的工作原理
2、掌握空间电荷补偿装置

教学重点：
X线机灯丝加热电路的工作原理

教学难点：
X线机灯丝加热电路的工作原理

教学活动：讲授 实验 见习 电教 操作 讨论 练习 演示
教学资源：挂图 模型 标本 实物 文献资料
任课教师签名：
第1页
