“串联和并联 电流的强弱”典型考题例析

《串联和并联》的典型考题主要是串、并联电路的辨别和简单的电路设计问题；《电流的强弱》的中考热点是电流的估测、电流表的使用规则和读数。下面通过几道典型的考题举例说明：
例1 （2006年山东省中考题）图1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）
A. 红灯、黄灯、绿灯是串联的
B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联
D. 绿灯与黄灯并联后再与红灯串联

图1
解析：本题考查根据串、并联电路的特点判断电路的连接：串联电路的特点是整个电路的用电器同时工作且同时停止，而并联电路的用电器之间互不影响。根据生活经验我们知道红、黄、绿三种灯不是同时亮同时灭，所以它们是并联的。故应选B。
点评：根据电路的连接情况或工作情况判断电路的串、并联是中考的重要内容之一。

例2 （2006年盐城市中考题，有删改）下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲。则台灯应该是电器________，计算器应该是电器________。
电器1
电器2
电器3
手机充电器

0.2A
3A
120mA
解析：本题考我们对常见电流的了解和估测。根据日常的经验，计算器的电流大约是，常见的小功率电器，例如灯泡、日光灯、电风扇、电热褥、电视机、电脑、电冰箱等的电流都不足1A，一些大功率的电器，例如空调、大电烙铁、电炉丝的电流都超过1A。本题中台灯的电流要小于1A，应该是电器2，计算器是电器1，电饭煲是电器3。
点评：对于一些家用电器的电流估测是近年来中考的一个小热点，不能忽视。

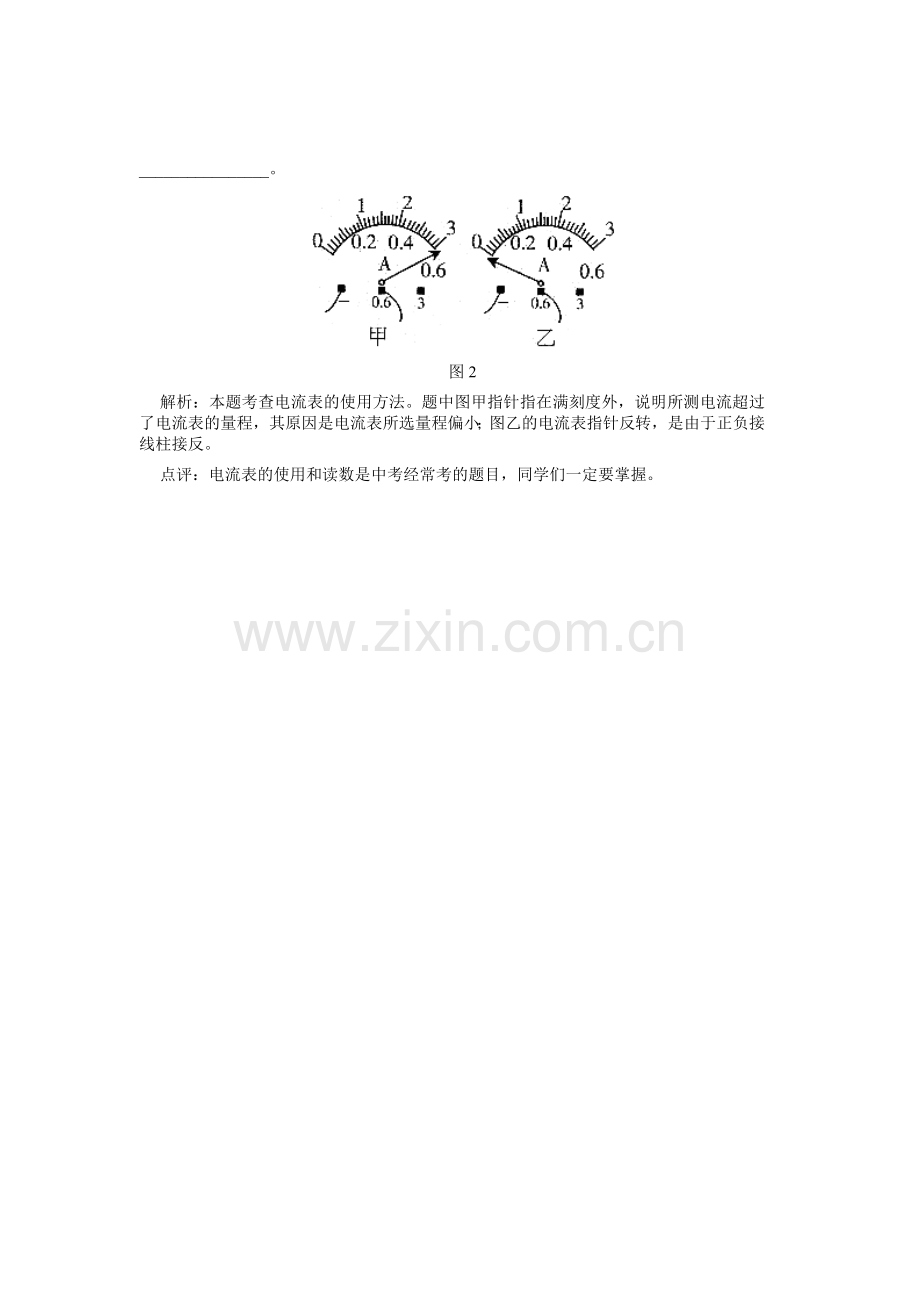

例3 （2006年玉林市中考题）王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图2—甲所示，产生这种情况的原因是_________________；另一同学测量时，则发现指针偏转如图2—乙所示，产生这种情况的原因是________________。

图2
解析：本题考查电流表的使用方法。题中图甲指针指在满刻度外，说明所测电流超过了电流表的量程，其原因是电流表所选量程偏小；图乙的电流表指针反转，是由于正负接线柱接反。
点评：电流表的使用和读数是中考经常考的题目，同学们一定要掌握。
