不锈钢搅拌罐的结构组成简述
一、电加热夹套不锈钢搅拌罐概述
电加热夹套不锈钢搅拌罐选用不锈钢材料制作，内设加热装置，加热形式为夹套电加热(夹套内置导热油)、该设备结构设计合理、工艺先进、经久耐用，并具有操作简单、使用方便等特点，是理想的投资少、投产快、收益高的搅拌加热设备。

二、电加热夹套不锈钢搅拌罐组成
不锈钢搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置、加热装置等组成。
不锈钢搅拌罐体、搅拌罐盖、搅拌器、轴封等选用材料不锈钢材料制作。
不锈钢搅拌罐体与搅拌罐盖采用法兰密封联结。
不锈钢搅拌罐盖上部配置有传动装置(电机或减速器)，由传动轴驱动搅拌罐内的搅拌器。
轴封装置采用机封或填料、迷宫密封等多种形式(根据用户需要确定)。

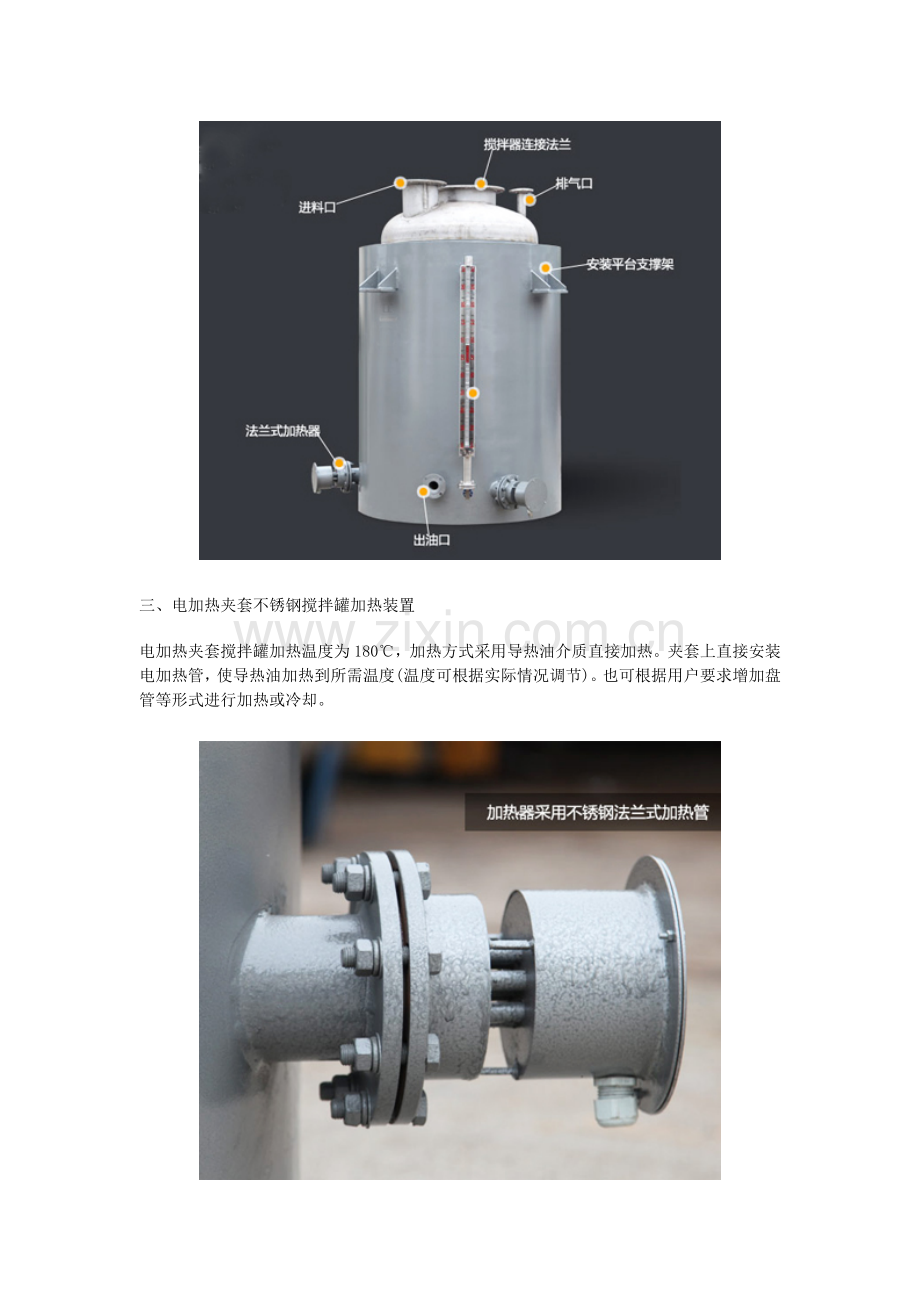

三、电加热夹套不锈钢搅拌罐加热装置
电加热夹套搅拌罐加热温度为180℃，加热方式采用导热油介质直接加热。夹套上直接安装电加热管，使导热油加热到所需温度(温度可根据实际情况调节)。也可根据用户要求增加盘管等形式进行加热或冷却。

四、电加热夹套不锈钢搅拌罐技术要求
1、罐体尺寸：Φ1000mm*1200mm(筒径*筒高)
2、罐体材质：不锈钢304
3、搅拌器材质：不锈钢304
4、轴长：1200mm
5、中心轴：Φ35mm(实心轴)

6、叶轮直径：Φ400mm(推进式)
7、防爆电机功率：0.75KW
8、转速：60r/min
9、电压：380V/50HZ
10、加热温度：180℃(可调)，配：机架、加热器(27KW)、控制柜、液位计

五、电加热夹套不锈钢搅拌罐应用范围
辽京制造商专业生产各种不锈钢搅拌罐，不锈钢压力罐、碳钢罐加工、防腐加药罐等各种非标设备。根据设计要求，属于压力容器设备的，也可提供压力容器的相关等手续。根据客户要求，设备里外均可作喷砂，抛光处理。具有良好的耐腐蚀性能，经久耐用，符合药品，食品卫生要求。广泛的应用于涂料、医药、建材、化工、颜料、树脂、食品、科研等行业的储存，搅拌。
