CAD中EXPRESS扩展菜单.docx

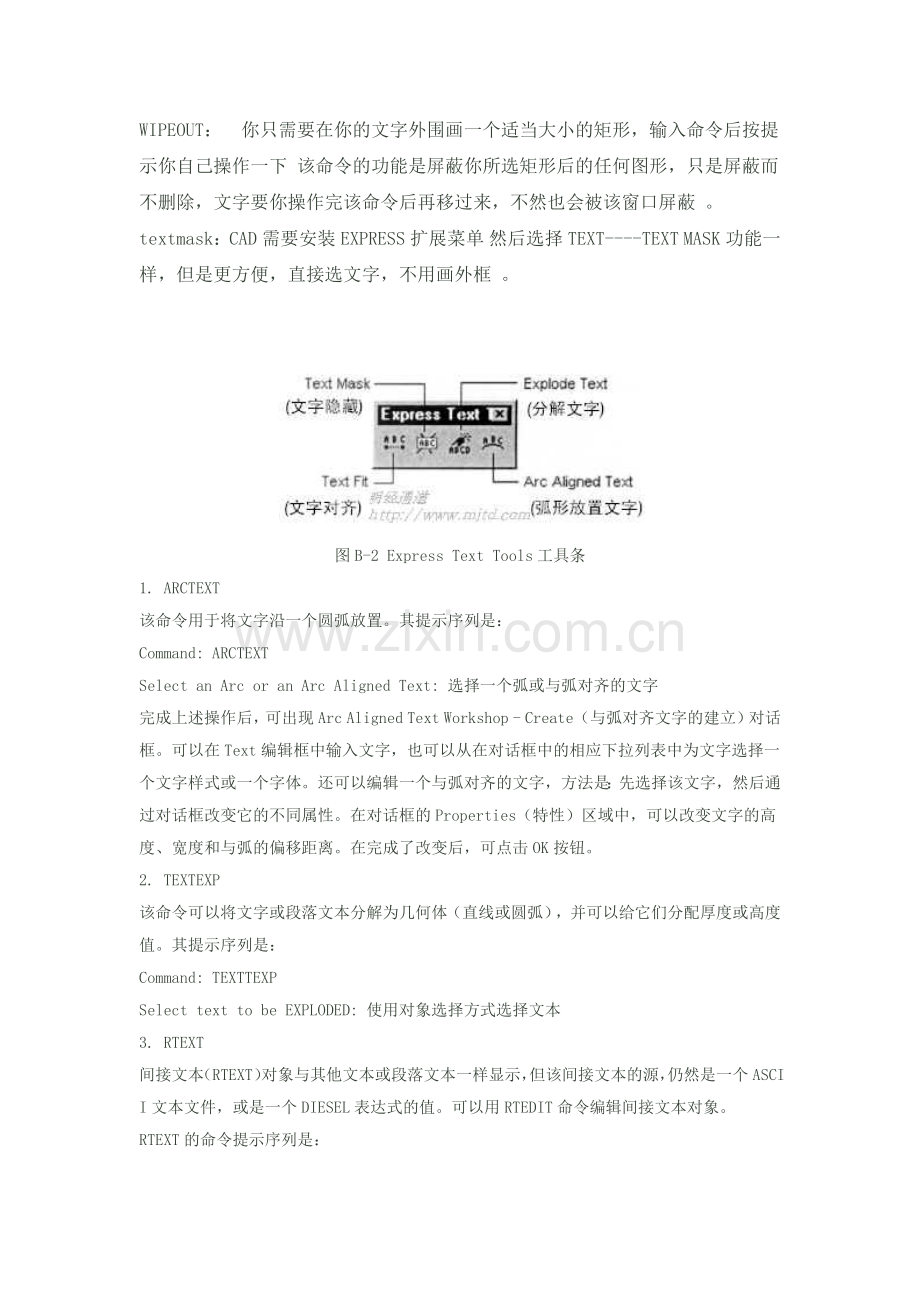

WIPEOUT： 你只需要在你的文字外围画一个适当大小的矩形，输入命令后按提示你自己操作一下 该命令的功能是屏蔽你所选矩形后的任何图形，只是屏蔽而不删除，文字要你操作完该命令后再移过来，不然也会被该窗口屏蔽 。
textmask：CAD需要安装EXPRESS扩展菜单 然后选择TEXT----TEXT MASK 功能一样，但是更方便，直接选文字，不用画外框 。

图B-2 Express Text Tools工具条
1. ARCTEXT
该命令用于将文字沿一个圆弧放置。其提示序列是：
Command: ARCTEXT
Select an Arc or an Arc Aligned Text: 选择一个弧或与弧对齐的文字
完成上述操作后，可出现Arc Aligned Text Workshop - Create（与弧对齐文字的建立）对话框。可以在Text编辑框中输入文字，也可以从在对话框中的相应下拉列表中为文字选择一个文字样式或一个字体。还可以编辑一个与弧对齐的文字，方法是：先选择该文字，然后通过对话框改变它的不同属性。在对话框的Properties（特性）区域中，可以改变文字的高度、宽度和与弧的偏移距离。在完成了改变后，可点击OK按钮。
2. TEXTEXP
该命令可以将文字或段落文本分解为几何体（直线或圆弧），并可以给它们分配厚度或高度值。其提示序列是：
Command: TEXTTEXP
Select text to be EXPLODED: 使用对象选择方式选择文本
3. RTEXT
间接文本（RTEXT）对象与其他文本或段落文本一样显示，但该间接文本的源，仍然是一个ASCII文本文件，或是一个DIESEL表达式的值。可以用RTEDIT命令编辑间接文本对象。
RTEXT的命令提示序列是：

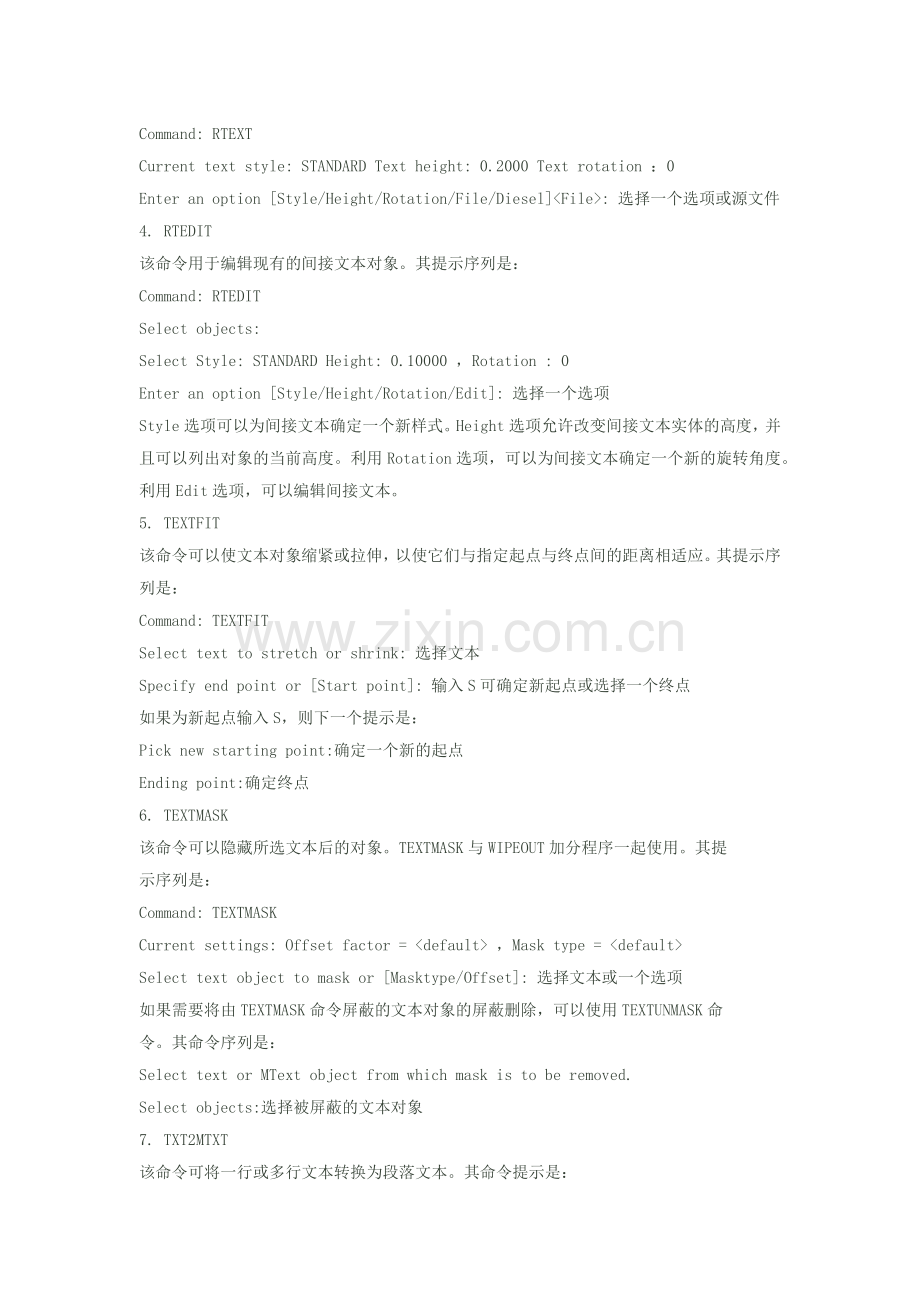

Command: RTEXT
Current text style: STANDARD Text height: 0.2000 Text rotation ：0
Enter an option [Style/Height/Rotation/File/Diesel]<File>: 选择一个选项或源文件
4. RTEDIT
该命令用于编辑现有的间接文本对象。其提示序列是：
Command: RTEDIT
Select objects:
Select Style: STANDARD Height: 0.10000 ，Rotation : 0
Enter an option [Style/Height/Rotation/Edit]: 选择一个选项
Style选项可以为间接文本确定一个新样式。Height选项允许改变间接文本实体的高度，并且可以列出对象的当前高度。利用Rotation选项，可以为间接文本确定一个新的旋转角度。利用Edit选项，可以编辑间接文本。
5. TEXTFIT
该命令可以使文本对象缩紧或拉伸，以使它们与指定起点与终点间的距离相适应。其提示序列是：
Command: TEXTFIT
Select text to stretch or shrink: 选择文本
Specify end point or [Start point]: 输入S可确定新起点或选择一个终点
如果为新起点输入S，则下一个提示是：
Pick new starting point:确定一个新的起点
Ending point:确定终点
6. TEXTMASK
该命令可以隐藏所选文本后的对象。TEXTMASK与WIPEOUT加分程序一起使用。其提
示序列是：
Command: TEXTMASK
Current settings: Offset factor = <default> ，Mask type = <default>
Select text object to mask or [Masktype/Offset]: 选择文本或一个选项
如果需要将由TEXTMASK命令屏蔽的文本对象的屏蔽删除，可以使用TEXTUNMASK命
令。其命令序列是：
Select text or MText object from which mask is to be removed.
Select objects:选择被屏蔽的文本对象
7. TXT2MTXT
该命令可将一行或多行文本转换为段落文本。其命令提示是：
Command: TXT2MTXT
Select text objects or press ENTER to set Options:
Select objects:选择需转换的文本对象
