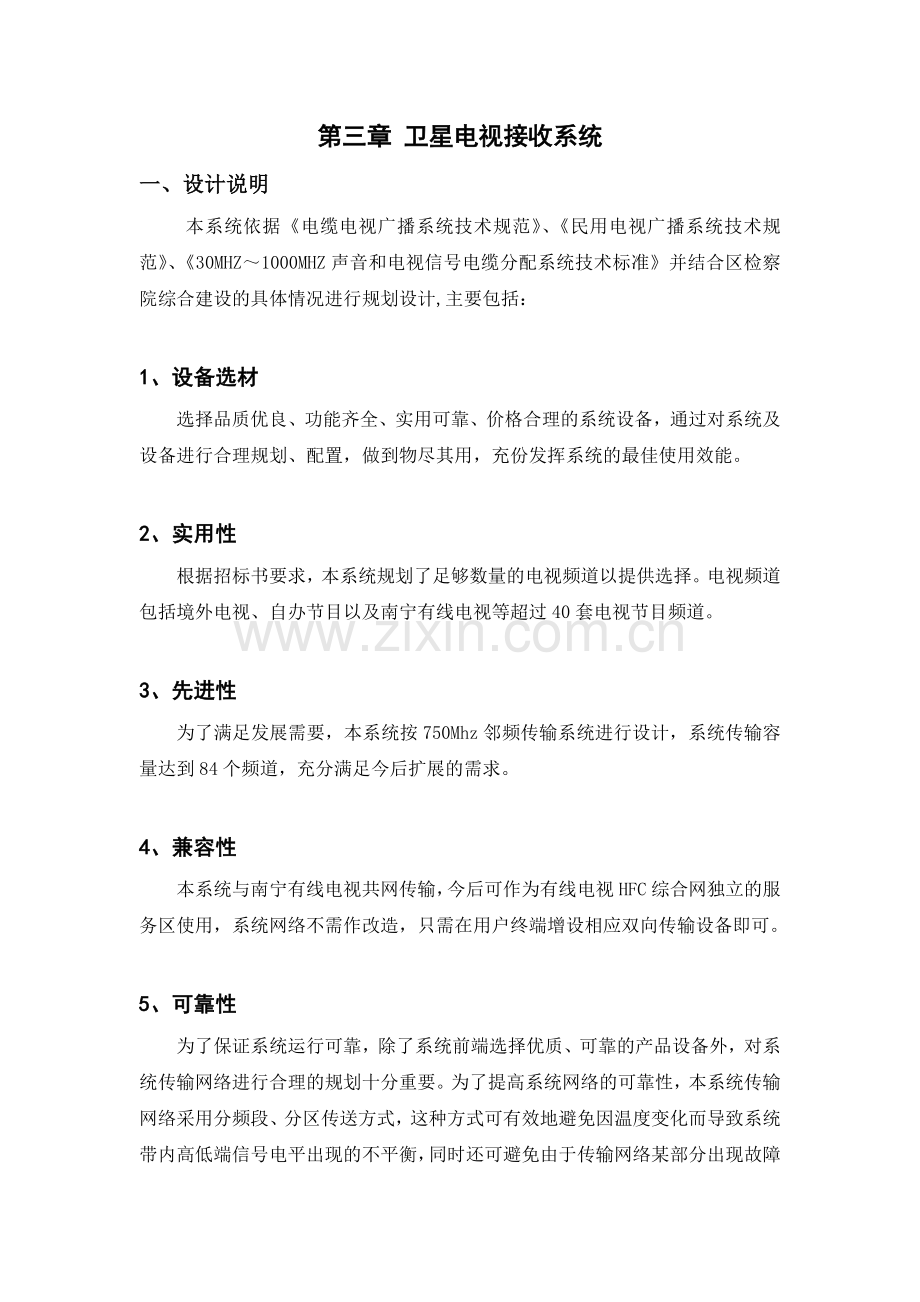

第三章 卫星电视接收系统
一、设计说明
本系统依据《电缆电视广播系统技术规范》、《民用电视广播系统技术规范》、《30MHZ～1000MHZ声音和电视信号电缆分配系统技术标准》并结合区检察院综合建设的具体情况进行规划设计,主要包括：

1、设备选材
选择品质优良、功能齐全、实用可靠、价格合理的系统设备，通过对系统及设备进行合理规划、配置，做到物尽其用，充份发挥系统的最佳使用效能。

2、实用性
根据招标书要求，本系统规划了足够数量的电视频道以提供选择。电视频道包括境外电视、自办节目以及南宁有线电视等超过40套电视节目频道。

3、先进性
为了满足发展需要，本系统按750Mhz邻频传输系统进行设计，系统传输容量达到84个频道，充分满足今后扩展的需求。

4、兼容性
本系统与南宁有线电视共网传输，今后可作为有线电视HFC综合网独立的服务区使用，系统网络不需作改造，只需在用户终端增设相应双向传输设备即可。

5、可靠性
为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划十分重要。为了提高系统网络的可靠性，本系统传输网络采用分频段、分区传送方式，这种方式可有效地避免因温度变化而导致系统带内高低端信号电平出现的不平衡，同时还可避免由于传输网络某部分出现故障而影响系统整体运作的情况。

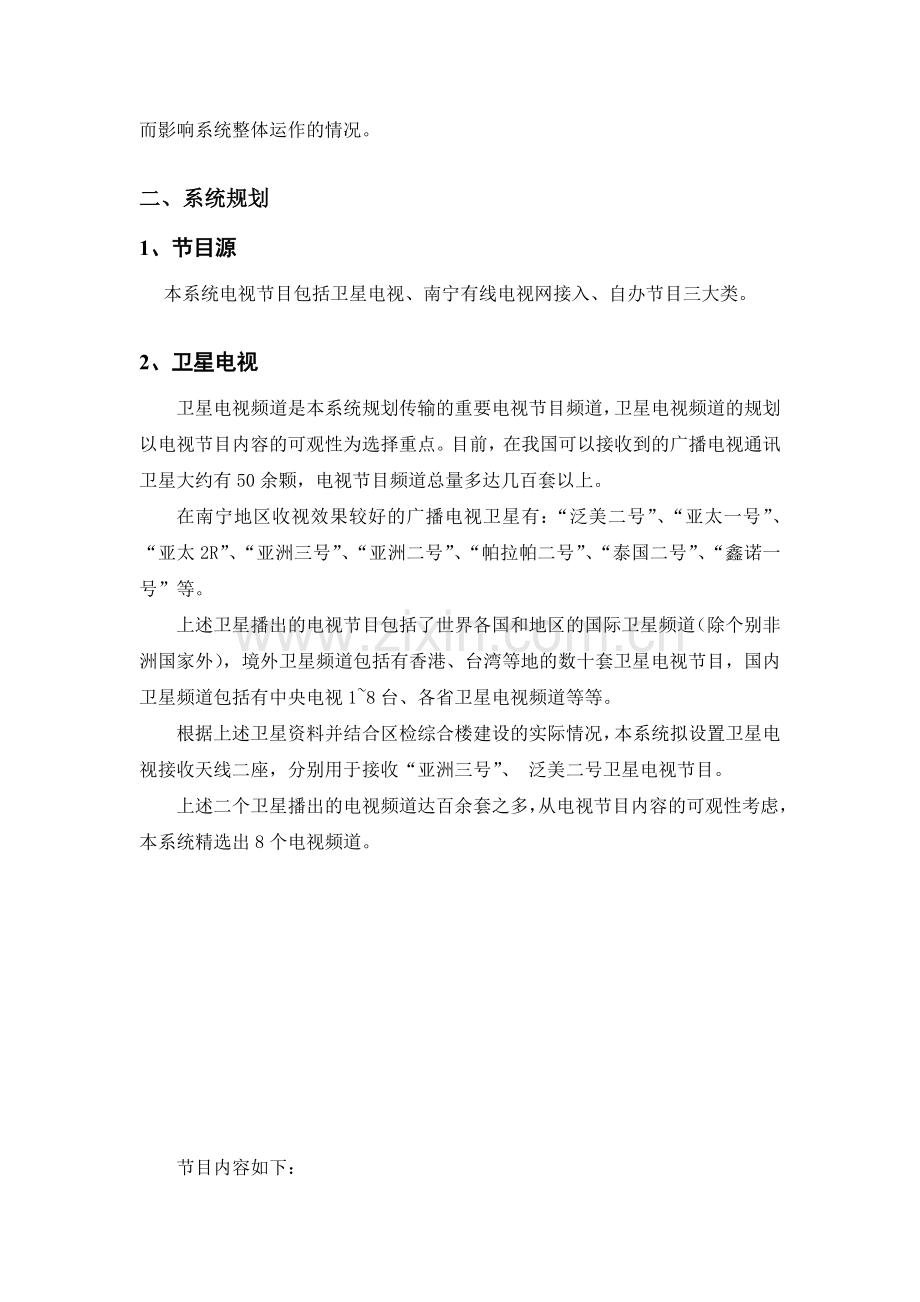

二、系统规划

1、节目源
本系统电视节目包括卫星电视、南宁有线电视网接入、自办节目三大类。

2、卫星电视
卫星电视频道是本系统规划传输的重要电视节目频道，卫星电视频道的规划以电视节目内容的可观性为选择重点。目前，在我国可以接收到的广播电视通讯卫星大约有50余颗，电视节目频道总量多达几百套以上。
在南宁地区收视效果较好的广播电视卫星有：“泛美二号”、“亚太一号”、“亚太2R”、“亚洲三号”、“亚洲二号”、“帕拉帕二号”、“泰国二号”、“鑫诺一号”等。
上述卫星播出的电视节目包括了世界各国和地区的国际卫星频道（除个别非洲国家外），境外卫星频道包括有香港、台湾等地的数十套卫星电视节目，国内卫星频道包括有中央电视1~8台、各省卫星电视频道等等。
根据上述卫星资料并结合区检综合楼建设的实际情况，本系统拟设置卫星电视接收天线二座，分别用于接收“亚洲三号”、 泛美二号卫星电视节目。
上述二个卫星播出的电视频道达百余套之多，从电视节目内容的可观性考虑，本系统精选出8个电视频道。

节目内容如下：
卫星名称
方位角
节目名称
波段
节目内容
制式
亚洲三号
105.5°E
卫视体育台
C（H）
世界体育
NTSC

卫视音乐台
C（H）
流行音乐
NTSC
卫视凤凰台
C（H）
综合（中文）
NTSC
卫视电影台
C（H）
电 影
NTSC
美国CNN
C（H）
新 闻
PAL
泛美二号
169°E
美国CNBC
C（V）
新 闻
PAL

英国BBC

新 闻
NTSC
日本NHK
Ku（V）
综 合
NTSC

3、自办节目
本系统自办节目采用DVD播放或摄像机录制节目播放等方式。

4、接收南宁有线电视节目
本系统通过接入南宁有线电视网提供的40套国内电视节目，具体节目内
容详见下表：
序号
节目名称
序号
备注
1
广西卫视
21
山东台
2
广西文体
22
福建台
3
广西有线一套
23
南宁地区有线台
4
广西有线二套
24
邕宁电视台
5
广西有线三套
25
柳州电视台
6
中央电视台一套
26
南宁电视台
7
中央电视台二套
27
南宁有线一套
8
中央电视台三套
28
南宁有线二套
9
中央电视台四套
29
教育台
10
中央电视台五套
30
辽宁台
11
中央电视台六套
31
天津台
12
中央电视台七套
32
湖北台
13
中央电视台八套
33
河南台
14
北京电视台
34
云南台
15
上海电视台
35
贵州台
16
广东台
36
四川台
17
珠江台
37
安徽台
18
湖南台
38
江苏台
19
海南台
39
新疆台
20
浙江台
40
山西台

三、系统带宽
众所周知，我国CATV系统常用300MHZ、450MHZ和550MHZ系统带宽，由于300MHZ、450MHZ系统频带较窄，故目前很少被采用。550MHZ系统可传送标准电视频道22套，增补频道37套，频道容量59套。但由于普通电视机无法接收增补电视频道或只可接收有限的边缘增补频道（大约3～4个），故550MHZ系统收视容量只有22～26个频道，若去掉一些干扰频道，实际收视容量不足23套。显然，对于大厦独立卫星电视系统来说，采用550MHZ系统其带宽是远远不够的。
根据规划，本系统传输电视频道数量为48套，为了满足系统带宽要求，本系统采用750MHZ宽带邻频传输系统。750MHZ系统具有传送标准电视频道42套，边缘增补频道6套，其它增补频道36套，普通电视机可收视容量为48套，系统频道总容量多达84套。

四、系统前端
本系统前端由卫星电视信号前端和有线电视信号前端组成。

1、卫星电视信号前端
卫星电视信号前端的信号处理方式通常采用“解调/调制”方式。解调器包括解调接收机、解码接收机和解压接收机。对于接收不同电视节目，应采用不同类型的解码接收机和解压接收机。

2、有线电视频道的信号处理
本系统规划传送的有线电视频道共48套，电视信号处理方式采用滤波选频/变频方式，将所需电视频道选出后再进行中频处理，使其变为输出稳定的标准电视频道。见下图：
中频处理器

混

合

器

分

配

器

经处理后的
有线电视频道

有线电视信号

五、网络传输系统
本系统网络部分由干线传输和用户网络组成。干线传输电缆采用汉胜CTA190优质物理发泡低衰减电缆，该电缆在常温下100米传输特性如下：

频 率
衰 减
备注
50MHZ
-2.6db

200MHZ
-5.3db

300MHZ
-6.4db

400MHZ
-7.5db

500MHZ
-8.5db

800MHZ
-10.6db

由于传输信号的最高频率为750MHz，由上述可知，800MHz线损值为-10.6db，本系统按每级放大器传输距离120米计算，则衰减值为1.2×10.6=12.7db。其相对于1频道（即49.25MHz）的电平差为1.2×（10.6-2.6）=9.6db。由于本系统规划的干线放大器具有频率补偿作用（可调均衡0~10db），因此，主干网上的高低频端信号电平可以调整达到平衡，故CTA190主干电缆符合设计要求。

六、设备选型
卫星接收系统建议采用美国PBI国际企业集团公司的产品。美国PBI国际企业集团（Pro broadhand Inc.）是一个跨国经营的综合性企业集团，长期致力于有线电视和卫星电视事业的发展。PBI提供配套完整的系列化器材，拥有CATV系统所有的产品，其中包括：（1）前端系统中使用的调制器、解调器、工程用卫星接收机；（2）传输及分配系统中的干线放大器、分支放大器、线路电源供应等一系列产品。

1、 ATM-230多星网状接收天线

为C/KU兼容的大口径、中心聚焦前馈式
网状天线（可手动、电动），具有抗风性能优越、高精度、高增益的特点，其独特龙骨设计、合金丝网结构、高技术表面喷涂、三重防绣蚀处理，安装调试便捷的特点，尤其使用于高层建筑或多风地区采用。

2、 高频头
宽带设计（可接收宽带为3.4—4.2GHz的卫星信号）；
l 超低相位噪音设计，完全满足数字压缩卫星电视节目接收的要求；
Turbo-2200高频头
l 低噪声温度，真正可达170K。
所采用的Turbo-2200高频头为C波段工程专用双极性双
输出馈源一体化高频头。可完全满足CATV前端和个体接收单站同时接收双极化卫星电视信号的需求。

3、DVR-1000数字卫星接收机

DVR-1000数字接收机
所采用的DVR-1000数字卫星接收机采用世界较先进的数码单片MPEG-2技术，C/Ku波段，SCPC/MCPC全兼容，可接收任何未加密的DVB卫星电视节目，先进的QPSK解调一体化高频头和超低门限设计，保证超清晰画面和高保真立体声输出；友好的操作界面和强大的菜单功能，使用起来更加方便和得心应手；同时还具有音量独立储存、PID码输入、频率和符码率自动收搜索、13/18V电压切换、0/22KHz脉冲寻星等功能。

4、卫星解调/调制器

所采用的PBI-3000M调制器为750MHZ有线电视邻频前端调制器。采用了中频调制技术，内有高性能中频残留边带声表面波滤波器，可有效抑制寄生分量。机内还有高性能单频道放大器，以进一步消除寄生分量。视频具有AGC功能，能保证视频信号幅度变化时调制度仍能达到满意的效果。

5、频道调制器

本系统频道调制器采用PBI-2500MB型产品，该产品具有良好的频率稳定度和邻频抑制度，其技术特性如下：
750Hz中频处理，SAW滤波、品振稳频，输出电平最大113dBuV，只用于中下型CATV系统选用。可19”标准英寸安装。

6、线路放大器

PBI干线放大器采用220V供电，具有32 db的高增益，具有防雷击功能，采用了飞利浦公司的放大模块，可满足47-860MHZ宽带接收效果。适用于CATV干线的信号电平的放大作用。

七、系统的其它要求

1、防雷
系统的防雷设计，参照GBJ120－88《防雷及安全防护》标准。系统前端接收天线部分安装独立的避雷设施加以保护，避雷针与天线之间的最小水平间距不大于3m，避雷针对天线的保护角<45°，接地电阻不大于4欧。

2、通风散热
由于系统长期通电工作，温度较高，若不加装散热设施，则设备容易受损，建议在前端机房安装排气风扇或空调设备以便散热避免设备受损。
