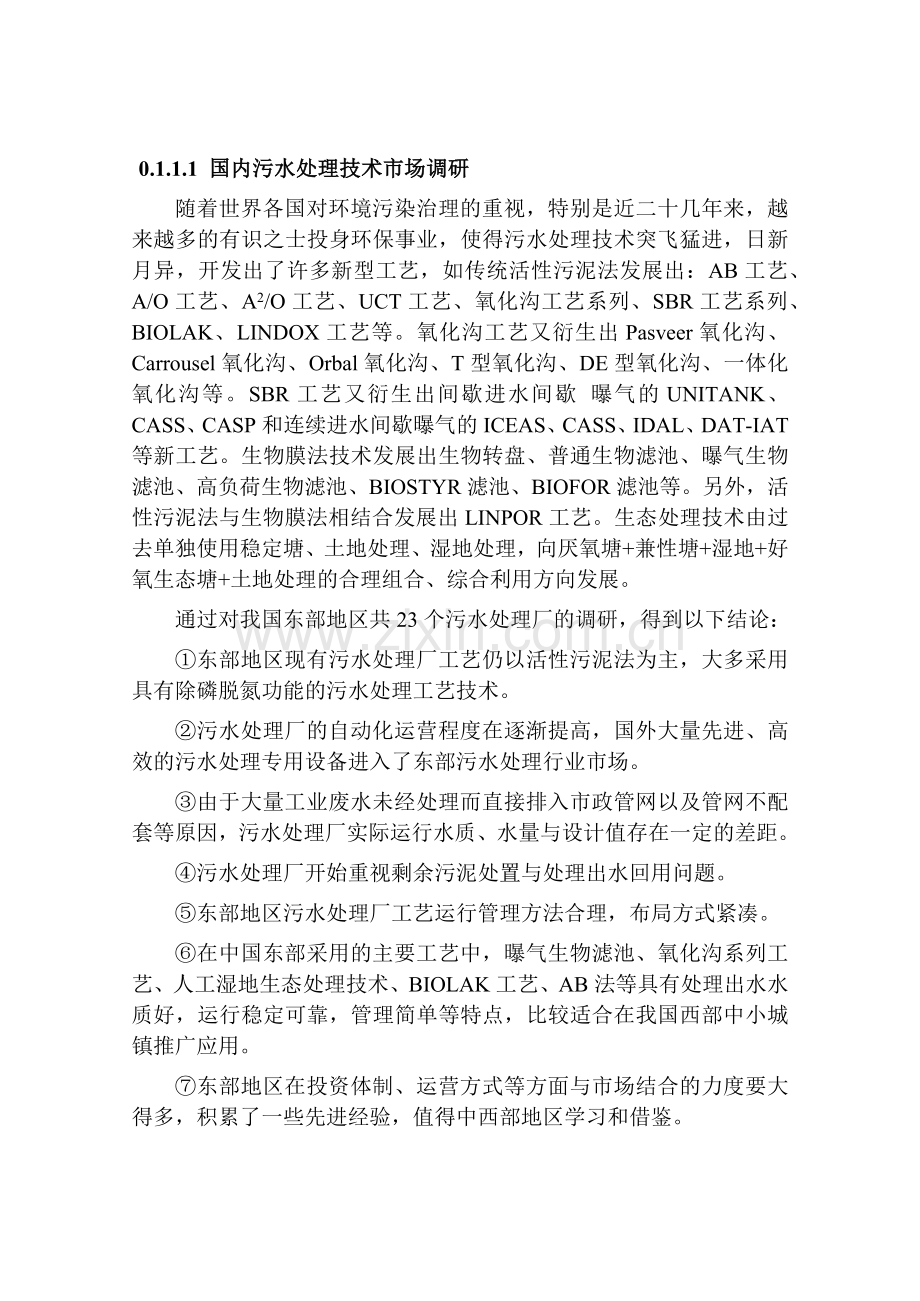

0.1.1.1 国内污水处理技术市场调研
随着世界各国对环境污染治理的重视，特别是近二十几年来，越来越多的有识之士投身环保事业，使得污水处理技术突飞猛进，日新月异，开发出了许多新型工艺，如传统活性污泥法发展出：AB工艺、A/O工艺、A2/O工艺、UCT工艺、氧化沟工艺系列、SBR工艺系列、BIOLAK、LINDOX工艺等。氧化沟工艺又衍生出Pasveer氧化沟、Carrousel氧化沟、Orbal氧化沟、T型氧化沟、DE型氧化沟、一体化氧化沟等。SBR工艺又衍生出间歇进水间歇 曝气的UNITANK、CASS、CASP和连续进水间歇曝气的ICEAS、CASS、IDAL、DAT-IAT等新工艺。生物膜法技术发展出生物转盘、普通生物滤池、曝气生物滤池、高负荷生物滤池、BIOSTYR滤池、BIOFOR滤池等。另外，活性污泥法与生物膜法相结合发展出LINPOR工艺。生态处理技术由过去单独使用稳定塘、土地处理、湿地处理，向厌氧塘+兼性塘+湿地+好氧生态塘+土地处理的合理组合、综合利用方向发展。
通过对我国东部地区共23个污水处理厂的调研，得到以下结论：
①东部地区现有污水处理厂工艺仍以活性污泥法为主，大多采用具有除磷脱氮功能的污水处理工艺技术。
②污水处理厂的自动化运营程度在逐渐提高，国外大量先进、高效的污水处理专用设备进入了东部污水处理行业市场。
③由于大量工业废水未经处理而直接排入市政管网以及管网不配套等原因，污水处理厂实际运行水质、水量与设计值存在一定的差距。
④污水处理厂开始重视剩余污泥处置与处理出水回用问题。
⑤东部地区污水处理厂工艺运行管理方法合理，布局方式紧凑。
⑥在中国东部采用的主要工艺中，曝气生物滤池、氧化沟系列工艺、人工湿地生态处理技术、BIOLAK工艺、AB法等具有处理出水水质好，运行稳定可靠，管理简单等特点，比较适合在我国西部中小城镇推广应用。
⑦东部地区在投资体制、运营方式等方面与市场结合的力度要大得多，积累了一些先进经验，值得中西部地区学习和借鉴。

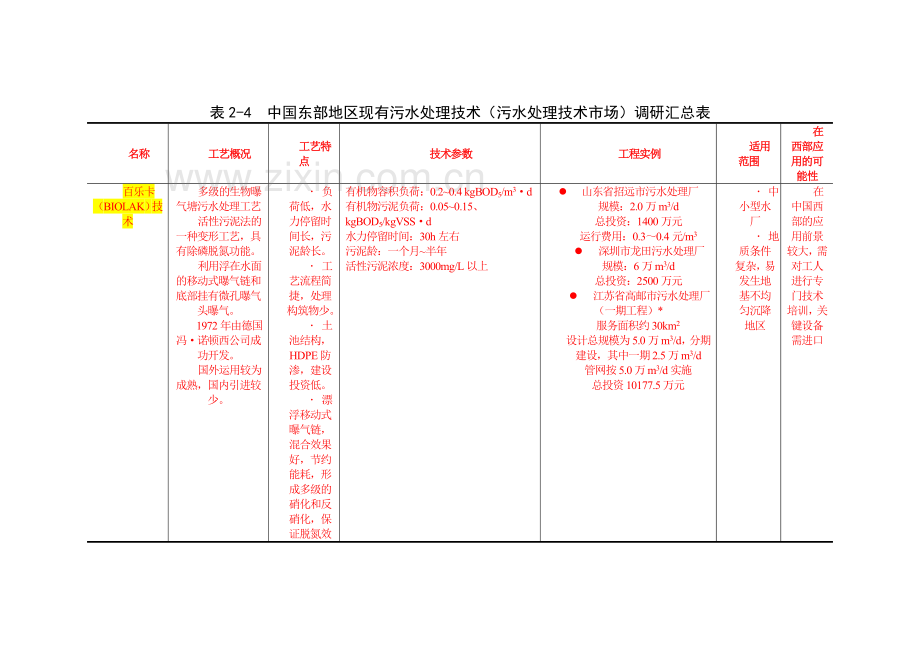

表2-4 中国东部地区现有污水处理技术（污水处理技术市场）调研汇总表
名称
工艺概况
工艺特点
技术参数
工程实例
适用范围
在西部应用的可能性
百乐卡（BIOLAK）技术

多级的生物曝气塘污水处理工艺
活性污泥法的一种变形工艺，具有除磷脱氮功能。
利用浮在水面的移动式曝气链和底部挂有微孔曝气头曝气。
1972年由德国冯·诺顿西公司成功开发。
国外运用较为成熟，国内引进较少。
ž 负荷低，水力停留时间长，污泥龄长。
ž 工艺流程简捷，处理构筑物少。
ž 土池结构，HDPE防渗，建设投资低。
ž 漂浮移动式曝气链，混合效果好，节约能耗，形成多级的硝化和反硝化，保证脱氮效果
有机物容积负荷：0.2~0.4 kgBOD5/m3·d
有机物污泥负荷：0.05~0.15、kgBOD5/kgVSS·d
水力停留时间：30h左右
污泥龄：一个月~半年
活性污泥浓度：3000mg/L以上

l 山东省招远市污水处理厂
规模：2.0万m3/d
总投资：1400万元
运行费用：0.3～0.4元/m3
l 深圳市龙田污水处理厂
规模：6万m3/d
总投资：2500万元
l 江苏省高邮市污水处理厂（一期工程）*
服务面积约30km2
设计总规模为5.0万m3/d，分期建设，其中一期2.5万m3/d
管网按5.0万m3/d实施
总投资10177.5万元
ž 中小型水厂
ž 地质条件复杂，易发生地基不均匀沉降地区
在中国西部的应用前景较大，需对工人进行专门技术培训，关键设备需进口
一体化氧化沟技术

曝气、沉淀、泥水分离和污泥回流功能为一体，无需建造单独的二沉池
最早的一体化氧化沟是Pasveer教授1954年在荷兰Voorschoten研制成功的
将二沉池和氧化沟建在同一构筑物中
无污泥回流泵房及有关辅助设施和管道系统，占地面积少。
有机物容积负荷：0.2-0.4 kgBOD5/m3·d
有机物污泥负荷：0.05-0.15 kgBOD5/kgVSS·d
水力停留时间：10~24 h
污泥龄：10~30d
活性污泥浓度：2000~6000 mg/L
分离器表面负荷：50 m3/m2·d左右
沟内水流速度：0.3~0.5 m/s
l 四川省新都县污水处理厂
规模为1万m3/d
氧化沟总有效容积为7200m3，水力停留时间为14.4小时
总投资为：761万元
平均占地面积为：0.92m2/m3水
中小型污水厂
地形复杂情况下修建，结构处理难度相对较大

比较适合西部地区中小城镇的污水处理

AB法工艺

常规活性污泥法和两段活性污泥法基础上发展起来的污水工艺
原联邦德国亚深大学B.Bohnke教授于20世纪70年代中期发明的
80年代开始应用于工程实践
负荷高、节能、对水质变化适应能力强、处理效果好
有机物去除率高，出水水质稳定
A段对进水有机物、PH、有毒物质冲击具有缓冲能力，提高出水水质，水质稳定
A段短时间内去除50％以上的BOD5，减轻B段有机负荷，节省总曝气池体积
有利于分期建设，可灵活调节运行工艺流程
污泥负荷Ns (kgBOD5/kgMLSS.d：A段3～4、B段0.15～0.3
混合液浓度MLSS(g/L)：A段2～3、B段2～4
污泥龄SRT (d)：A段0.4～0.7、B段15～20
水力停留时间HRT (h)：A段0.5～0.75、B段2.0～6.0
沉淀池沉淀时间 (h)：A段1～2、B段2～4
沉淀池表面负荷q’(m3/(m2·h)：A段1～2、B段0.5～1.0
l 山东省泰安市污水处理厂
占地5.33公顷，规模5万吨/日
进水水质CODcr250～350mg/l，BOD5100～150mg/l，出水CODcr≤100mg/l，BOD5≤50mg/l，SS≤40mg/l
总投资8000万元人民币
处理成本0.367元/m3
l 山东省淄博市张店污水处理厂
设计流量14万m3/d
最大流量7233m3/h
平均流量5833m3/h
进水水质CODcr500～600mg/l，BOD5200～225mg/l，SS250～280mg/l
出水CODcr≤50mg/l，BOD5≤15mg/l，SS≤15mg/l，
耗电量为0.345KW·h/t
l 深圳市罗芳污水处理厂（一期工程）*
工程处理规模10万m3/d。
l 深圳市滨河污水处理厂*
设计能力为25万m3/d
B段为T型氧化沟工艺
l 广州市猎德污水处理厂*
工程总投资约13亿元，其日处理污水能力22万m3
主要技术经济指标
单位经营水成本=0.19元/吨水·天
大中型污水处理厂
需要培养专门的技术管理人员
存在问题：足够的适应污水的微生物， A段才正常运作；发生设备故障
A2/O技术

厌氧－缺氧－好氧生物脱氮除磷工艺
于70年代由美国专家在厌氧－好氧生物除磷工艺（A/O）的基础上开发出来的
具有去除有机物、脱氮除磷的功能
工艺流程最简单总的水力停留时间
少于其它工艺
不会发生污泥膨胀
污泥中磷含量高
脱氮除磷效率不可能很高
BOD污泥负荷Ns：0.15～0.2kgBOD5/(kgMLSS.d)
TN负荷：<0.05kgTN/(kgMLSS.d)
TP负荷：0.003～0.006kgTP/(kgMLSS.d)
污泥浓度：2000～4000 (mg/L)
水力停留时间（h）：6～8；厌氧:缺氧:好氧＝1:1:3
泥龄qc（d）：15～20
l 青岛市团岛污水处理厂
设计规模10万m3/d
工程投资3.2亿
其运行费用为0.6~0.8元/m3
l 杭州市七格污水处理厂*
总投资7.9亿元
规模为35万m3/d
高峰污水处理量45.5m3/d
l 宁波市江东北区污水处理厂（二期）*
日处理能力7万m3
占地2.43公顷。
l 中山市中嘉污水处理厂（分三期）*
规模10万m3/d
总投资约3.14亿元人民币
生产成本约0.40元/m3
l 张浦污水处理厂(分两期)*
先行实施1.25万m3/日
工程总投资5175万元
单位水量投资4140元/m3
单位经营成本0.64元/m3，单位总成本1.23元/m3，单位水量电耗0.24kW·h/m3
较适合处理水量大
对处理水质要求高
技术管理人员素质高
在中国西部的小城镇应用前景一般。需针对其在高原高海拔地区的运行模式进行研究和探讨。
曝气生物滤池技术

融合了生物接触氧化反应器和快滤池的设计原理
基本原理：以颗粒状填料及其附着生长的生物膜为主要处理介质，发挥生物代谢作用、物理过滤作用、生物膜和填料的物理吸附作用以及反应器内食物链的分级捕食作用，使污染物在同一单元反应器内去除
粒状填料为微生物载体，较高的生物浓度和有机负荷，耐冲击能力强，出水水质稳定
除P、硝化／反硝化、同池发生，简化流程
供氧动力消耗低
省去二沉池和污泥回流设备，需设置反冲洗设备
进水要求进行预处理
水力负荷：6～8 m3/（m2·h）
单池水力停留时间HRT：1～3h
容积负荷：有机物负荷 2～6kgBOD/（m3·d）；硝化 0.5～2kgNH3－N/（m3·d）；反硝化0.8~5.0kgNO3～N/（m3·d）
曝气气水比：l～3
填料粒径：2～6mm
l 青岛啤酒（徐州金波）有限公司废水处理工程
规模2500m3/日
总投资172.7万元
吨水投资690元/m3
单位运行成本0.41元/m3
吨水电耗0.41kw·h/m3
平均占地面积为：0.6m2／m3
l 辽河油田机械修造公司红村污水处理工程
设计规模1500 m3／d
总面积176 m2
工程总投资183万元
吨水投资1220元/m3
单位运行成本0.76元/m3
吨水电耗0.27kw·h/m3水
l 浙江省长兴县污水处理厂*
一期规模3.0万m3/d
部分建、构筑物按6.0万m3/d实施，设备按3.0万m3/d安装
厂内建设费用5000多万元

曝气生物滤池技术具有处理效率高、占地面积小、基建及运行费用低、管理方便和抗冲击负荷能力强等特点，在污水的有机物去除、硝化去氨、反硝化脱氮、除磷以及微污染水源水的预处理过程中有着较好的应用前景
适合我国西部小城镇污水处理建设中所面临的资金不足、技术水平低的现状
对西部小城镇污水处理事业的发展具有重大的意义
ICEAS 工艺

间歇式周期循环延时曝气系统
ICEAS 工艺是一种连续进水的改良SBR工艺
运用进水和周期性排水原理，生物氧化作用
硝化和反硝化作用，除磷，固液分离等均在一个反应池中进行
由反应、沉淀和滗水三个阶段组成
具备布置和运行方式灵活、处理效果良好。
能连续进水
在维修或低流量时，使得单池运行成为可能。
为每个反应池提供均等的负荷和流量，简化运行和工艺控制

l 昆明第三污水处理厂
设计流量15万 m3/d
高峰流量30万m3/d
脱氮除磷效果非常出色
生活污水、工业废水、自于肉类加工、饮料、制药、食品加工、造纸和化工厂等行业的污(废)水
由于自控要求较高，操作工人素质较低的地区应用困难。

OCO工艺
该工艺以其强大的脱氮除磷功能、自动化水平高、投资省等优点。
OCO工艺实际上是集BOD、N、P去除于一池的活性污泥法。
占地少，土建投资低，较传统活性污泥法可减少25%～30%

l 丹麦DRAGSHOLM污水处理厂
处理水量：360m3/h，
出水水质：BOD 4.3 mg/L
SS 1.3 mg/L
TN 2.5 mg/L
TP 0.7 mg/L
吨水电耗：0.30W·h。

适用于各种规模的污水处理厂

UNITANK污水处理工艺
UNITANK是比利时SEGHERS公司于1987年提出的一种新颖的活性污泥法，它集中了传统活性污泥法和SBR的优点，处理单元一体化，经济、运转灵活。
UNITANK由三个矩形池组成，相邻两池连通，外侧两个池设有固定式出水堰及剩余污泥排放装置，交替作为曝气池和沉淀池，中间池只作曝气反应池。连续进水，周期交替运行
可不设二沉池及污泥回流设施，反应池布设可采用单元组合的形式，节省土建和占地
自动化程度高，需要全自动的实时监控系统和调控系统
UNITANK运行按周期运行，一个周期包括两个主阶段和两个中间阶段，一般单个周期时间为7小时，主阶段2×3小时，中间阶段2×30分钟。第一主阶段，污水依次通过三个反应池，最后在C池得到沉淀。每120～180分钟改变水流方向，进入到下一个主阶段。第二主阶段，污水及混合液的流动方向与第一阶段相反。中间阶段的作用是完成曝气池到沉淀池的转换

l 佛山市东鄱污水处理厂
近期设计流量10万m3/
远期总设计流量30万m3/d
总投资1.8亿元人民币
总占地4.6公顷
电耗约为0.18度/ m3污水
l 澳门凼仔污水处理厂
设计处理能力为10万m3/d
占地面积为7.33万m2
投资总额为1500万美元。
工程投资:1000～1500元/m3
占地面积:0.30～0.6m2/m3
l 龙岩市角美开发区污水处理厂*
该厂设计规模15000 m3／d
有效容积：10800m3
各池氧化能力：1934kgO2/d
l 广州市猎德污水处理厂*
工程投资约5亿元
日处理规模为22万m3
适用于即将规划新建扩建和持续改进运行的污水处理厂
复杂的控制系统，和对自控的依赖性制约了其在西部地区广泛应用

Orbal氧化沟
Orbal氧化沟是一种多渠道的氧化沟系统。
Orbal氧化沟由三个相对独立的同心椭圆形沟道组成，污水由外至内依次流经三个沟道，最后经中心岛流入二次沉淀池。三个环形沟道相对独立，流态兼有完全混合式与推流式的特点
流程简单，抗冲击负荷能力强，出水水质稳定，易于维护管理
具有较好的脱氮功能，有较好的节能性能，通常可以节省电耗15%以上

水力停留时间HRT：8~16h
污泥负荷：0.10kgBOD/（kgMLSS·d）
MLSS：3000~6000mg/L
有效水深：2.0~4.5m
三个沟道溶解氧分别控制在0、1、2mg/l
l 江苏省赣榆县城北污水处理厂（一期工程）
总规模为4.0万m3/d，其中一期2.0万m3/d
总投资5665.59万元
l 燕山石油化工公司牛口峪废水处理工程*
设计处理规模为6万m3/d
实际处理污水量为2～2.4万m3/d
采用两座Orbal氧化沟
工程总投资9251.89万元
吨水投资1540元/m3
年运行成本921.53万元
单位运行成本1.05元/m3水
适用于西部中小规模的城市污水处理厂
有充足的建筑用地
能够抵抗较低气温，在西部地区有一定适用性。
水解—SBR
随着计算机技术水平和自动控制水平的不断提高，SBR工艺在国际水处理领域越来越引起重视
对水质水量变化的适应性强，运行稳定。
需要的机械和设备较少，占地小
自控运行、管理简便，工艺的自动化程度要求较高。
污泥负荷：0.085 kgBOD5/(kgMLSS·d)
最高水位污泥浓度：3500mg/L
污泥龄 ：16d
设计水温：15℃
污泥产率：0.75 kgMLSS/kg BOD5
水力停留时间：22.5h（包括水解池停留时间4h）
供氧方式：空气扩散曝气
搅拌器能耗：5W/m3污水
排出比：1/3
l 江苏省金坛市第二污水处理厂*
总规模为4.0万m3/d
近期按2.0万m3/d实施
厂区部分建、构筑物按4.0万m3/d实施，设备按2.0万m3/d安装
总投资6661.44万元
总占地面积3.60公顷
l 浙江省桐庐县污水处理厂（一期工程正在施工中）*
设计总规模为4.0万m3/d，其中一期2.0万m3/d
厂区部分建、构筑物按4.0万m3/d实施，设备按2.0万m3/d安装
l 浙江省桐庐县污水处理厂*
设计总规模为4.0万m3/d
一期2.0万m3/d。
厂区部分建、构筑物按4.0万m3/d实施，设备按2.0万m3/d安装
水质水量变化较大的中小城镇污水处理
适应高浓度污水处理
中小城镇较多的西部地区，SBR工艺的应用前景非常大
需对工人进行专门的技术培训
CASS/CASS
近年来国际公认的生活污水及工业废水的先进工艺，是在SBR工艺和氧化沟技术的基础上发展起来的
以生物反应动力学原理及合理的水力条件为基础
系统组成简单
运行灵活
可靠性好
设计流量：10000m3/d.座（一期一座）
污泥负荷：0.12 kgBOD5/(kgMLSS·d)
污泥浓度：3500mg/L
污泥龄 ：17d
综合污泥产率：0.85 kgSS/kg BOD5
厂区总占地面积1.8公顷
总投资3506.64万元
l 江苏省宜兴市官林镇污水处理厂*
总面积约10.88Km
近期服务人口2.5万人，远期服务人口5.0万人
总规模为2.0万m3/d
l 江苏省镇江市征润州污水处理厂*
设计总规模为20万m3/d，分期建设，其中一期10万m3/d
占地面积150亩
总投资1.4亿元
适合于含有较多任务业废水的城市污水及要求脱氮除磷的处理
具有一定的应用前景。
需对工人进行专门的技术培训。
Carrouse氧化沟
DHV公司针对开发的著名系列工艺。是氧化沟工艺的代表性技术之一。
分建式，有单独的二沉池，采用表曝机曝气，占地面积偏大，设备投资略高等。

污泥负荷：0.1 kgBOD5/(kgMLSS·d)
进水水质平均：BOD5 300mg/l SS 150mg/l
设计出水水质：BOD530mg/l SS 30mg/l
l 江苏省南通市第一污水处理厂*
设计总规模为5.0万m3/d，分期建设，其中一期2.5万m3/d
l 青浦第二污水处理厂*
规模20万m3/d，
占地20公顷。
适合于较低气温和地势平坦地区采用。
适用于西部中等规模以上的城市污水处理厂
A/O法工艺
用始于20世纪80年代
将缺氧反硝化反应池置于工艺之首
又称为前置反硝化生物脱氮工艺
具有流程简单、构筑物少、不需外加碳源、基建和运行费用低

l 浙江省西兴县污水处理厂*
设计规模为4000m3/d
实际处理污水量约1000～2000 m3/d
处理成本：2.00元/m3左右
l 深圳市滨河污水处理厂*
一、二期工程设计能力均为2.5万m3/d
工艺在2001年由原先的传统活性污泥法改造成A/O法
适用于传统活性污泥法改造。
具有一定的应用前景
人工湿地法
在一定的填料上种植特定的湿地植物，从而建立起一个人工湿地生态系统，当污水通过系统时，其中的污染物质和营养物质被系统吸收或分解，使水质得到深度净化
运行费用低
出水水质好
环境效益明显
景观效果好
维护低
占地大

ž 深圳市石岩河人工湿地工程
工程（一期）*
处理规模为1.5万m3/d
占地面积3.5万m2（其中湿地面积2.4万m2）
总投资858万元
工程（二期）设计规模为4万m3/d
占地面积10.5万m2
计划总投资为3423万元。
日处理费用0.195元/日吨
ž 深圳市沙田人工湿地系统*
处理系统规模为5000m3/d
总投资550万元
占地面积2ha
人工湿地污水处理技术具有良好的适应性
中小规模污水处理
可以在中国西部地区广泛应用
传统活性污泥法
传统的活性污泥工艺，主要是针对碳源有机污染物的去除。
不能满足国家排放标准中氮磷指标的要求。
曝气沉砂池：HRT=3min；SRT=15~20d；HRT总=10h；MLSS=4000mg/l；SV30=15~20%
污泥负荷=0.0145kgBOD5/kgMLSS.d，气水比=6~7：1
l 宁波市江东北区污水处理厂（一期）*
处理能力3万m3/d
占地2.44公顷

适用性差
二级生物化学处理工艺
较为传统的活性污泥工艺。
不能满足国家排放标准中氮磷指标的要求。
水力停留时间=6.4h
污泥负荷=0.3kgBOD5/(kgMLVSS·d
污泥龄=6.9d
MLSS=3000~3500mg/L
污泥回流比=80%
l 杭州市四堡污水处理厂*
处理能力40万m3/d
总投资近60亿
大型污水处理厂
适用性差
厌氧-T型氧化沟
T型氧化沟采用交替运行模式，每沟之间相互连通，中沟保持好氧状态，两个边沟交替进入好氧、缺氧、沉淀等几个阶段。
是氧化沟和UNITANK工艺的一种结合体。
MLSS=3000~4000mg/L
HRT=1.5h
DO=6~7mg/L
l 深圳市罗芳污水处理厂*
二期工程规模25万m3/d
大型污水处理厂
适用性差
注：*为实地调研点

0.1.1.2 国外污水处理技术市场调查
（1） 荷兰的污水处理技术
出于对公众卫生的关注，荷兰以及其他西欧国家早在19世纪末就已经开始进行废水收集和处理了。那时，建立水供应装置的同时，也建立了排水系统。废水被排出城市之外，减少了疾病的发生，但导致接收（地表）水体水质恶化。因此，自从1920年以来，荷兰不断建立了若干废水处理厂（WWTP）。到了1958年，共有两百万人（18%）产生的废水得到收集处理。依靠更加严厉的法规，这一比例在2004年上升到98%。目前在荷兰98％的市政污水得到处理。表2-5叙述了近25年中荷兰的污水处理系统及其变革。
表2-5 荷兰基于处理能力的连续式和间断式处理工艺的发展

1981
1985
1990
1995
2000
2002
处理能力
连续
间断
连续
间断
连续
间断
连续
间断
连续
间断
连续
间断
<2000 人口当量
58
42
43
29
30
19
19
11
10
7
9
3
2000 –
10，000 人
153
5
142
3
135
3
114
1
91

83
1
> 10，000人
247

270

282

280

282

282

注：连续进水系统包括: 机械式， 滴滤池， 曝气池， 氧化池， 氧化沟， CARROUSEL® 系统， 平行系统， 多阶段法 和一体化设备。
可以看出序批式处理技术主要应用于人口当量≤2000 的情况。另外，序批式处理系统从1981年到2000年降低了90％。到2002 年只有4套间断序批式处理系统还在应用，而连续处理的系统多达374套。
尽管间断式处理无需二沉池，出水基本符合标准，但如SBR、UNITANK 和ICEAS在荷兰的应用并不广泛，以下为一些原因：
① 随着流量的增加，闲置的池容和设备也将增大增多；
② 一些系统需要的自控程度高，对阀门的要求也较高，如UNITANK；
③ 对于一些SBR系统，进水点会因污泥分布不均匀而改变；
④ 小型污水处理厂（小于2000人口当量）在荷兰基本消失；
⑤ 其他系统如卡鲁赛尔氧化沟的发展起到了替代作用。
氧化沟目前在荷兰的应用非常广泛，到2002年已占50％。在其中卡鲁赛尔的应用占主导地位，2002年有1/3的处理厂（378座中有127座）采用卡鲁赛尔工艺。
由于管网的不断完善，在荷兰大型污水厂逐步取代小型污水处理厂，使得荷兰的污水处理厂数量正不断减少。同时，最近叫一个做分散污水处理与再利用（DESAR）的新理念，使得分散式污水收集和处理技术又重新变得流行，受到了许多国家的追捧，尤其是荷兰、德国等国家。该理念对产生的黑水和中水进一步区分，主张当场（或至少是在附近，避免长途输送到集中的废水处理厂）处理这些污水，以最大限度地对养分，水和能量进行再利用。
从1993年开始根据欧盟委员会的91/27/EEC号指示，另外的处理设施被加入传统工艺来进一步去除磷氮(如图2所示)。到2002年末荷兰378座污水处理厂中，60％实现了活性生物除磷法，占总设计能力25,300,000人口当量的84％。

图2-7 有脱磷除氮功能的污水处理厂 (CBS， 2004)

除磷有化学法（投加铁剂和铝剂形成沉淀物）和生物法（利用特殊的细菌大量吸收磷）。从表2-6可以看出，截止2002年处理厂主要采取化学除磷，近期采用生物除磷的污水厂大大增加。
表2-6 具有除磷功能的污水厂

处理厂总数
处理方法
化学
生物
生化
其他
1990
36
32
3
0
1
1995
133
100
28
3
2
1998
199
141
46
10
2
1999
205
136
53
12
4
2000
209
116
61
29
3
2001
209
119
61
26
3
2002
226
124
70
29
3

根据处理工艺分 (2002)

滴滤池
6
6
0
0
0
曝气池
45
31
12
2
0
氧化池
41
20
15
6
0
氧化沟
26
18
5
1
2
卡鲁赛尔
82
32
30
19
1
多级串连
18
10
7
1
0
不同工艺并联
8
7
1
0
0

处理能力 (2002)

< 2000 人口当量
2
2
0
0
0
2，000 – 20，000人口当量
49
25
12
10
2
20，000 – 100，000人口当量
119
61
45
13
0
多于 100，000 人口当量
56
36
13
6
1
2002年12月31日 (CBS， 2004)

（2） 西欧处理技术概述
下面将污水处理技术划分为：① 稳定塘和湿地系统；② 厌氧系统作为预处理阶段: 化粪池和UASB；③ 活性污泥法和生物膜系统， Pasveer氧化沟，卡鲁赛尔氧化沟， CASS和S&P系统及Biofor三类，分别进行评述。
1） 对氧化塘和人工湿地适用性的评估
氧化塘的处理效果同温度有密切的关系。低温会降低反应速度导致出水不达标。人工湿地对低温的适应性较强（可用于西欧），但当温度长时间低于10°C时尤其对于硝化作用是不适宜的。由于需要较长的水力停留时间，氧化塘的占地面积较大，这是对于山地地区的主要制约因素。由于生物反应和化学吸附的共同作用，在热带地区氧化塘具有很高的营养物去除效率。但在低温条件下去除率很低因此需要进一步处理。
氧化塘在许多发展中国家得以广泛应用的原因是它适用于小规模处理，低投资低运行费（无曝气设备）以及易于运行操作。由于低温和有限的土地资源，该工艺对FTEI项目的适用性比较有限。
2） 对厌氧系统的评估
由于主要的有机物去除是通过沉淀实现的，因此化粪池受温度的影响很小。而UASB 工艺对低温很敏感。这两种工艺的占地面积都很小。但由于厌氧处理主要去除的是有机污染物，因此还需去除营养物的后续处理。由于消耗了大量的碳源，在一些情况下厌氧处理会限制后续的反硝化反应。厌氧工艺在发展中国家应用较广的原因同氧化塘一样。
由于UASB对温度敏感且对氮磷的去除率很有限，对FTEI 项目地的适用性并不十分适用。而化粪池在很多地区已有安装，经济适用性很好并能为后续的反硝化提供足够的碳源，因此可以作为预处理技术。
3） 对好氧系统的评估
百乐卡系统在低温下有相当不错的去除率，无需其他的后续处理。尽管无需二沉池，但由于长水力停留时间和有限的水深，对山区这种需较大占地面积的工艺不是非常适合。运行费用中等但高于氧化塘。维护较简单，但需清除池底淤泥，注意自控部分。投资的多少取决于所选的设备状况。在有足够空间的情况下，该工艺适用于FTEI项目地区。
氧化沟如奥贝尔、卡鲁赛尔和OCO 由于具备很多共性，在此将一起讨论。在低温条件下，氧化沟的处理效果很好，尽管需二沉池但同百乐卡和氧化塘比较，由于可承担负荷较大，占地面积较小。另该系统无需初沉池，这同生物膜工艺比较节省了这部分占地并简化了工艺流程。氧化沟需日常维护，投资和运行费用高于前边所述的各工艺。由于投资大（包括土建、设备、自控和仪表）同前边所述工艺比较氧化沟更适合大型处理厂。但总的来讲，氧化沟在低温下可以满足出水要求，是适用的技术。
AB法适用于低温条件，但由于需要中间沉淀池和最终沉淀池该系统不适合山地地区。由于第一段的主要目的是去除碳源，COD浓度较低会降低反硝化作用。投资和维护基本同氧化沟一样。但由于需对初级污泥进行处理，运行费用会提高，该工艺不适合小型处理厂，对FTEI项目地不是经济适用技术。
间断式处理技术(UNITANK®， ICEAS® 和 CASS®) 在中国都有应用，是在实际应用中得到证实的工艺。尽管有的工艺如UNITANK在低温时营养物的去除率比较有限，ICEAS的处理效果波动较大，但总的来说即便是在低温条件下也还是符合项目要求的。尤其是对于小规模处理厂比较适合，这些系统无需二沉装置占地面积小。对于大中型处理厂由于闲置池容过大而不是很适合。由于上述原因，小型处理设施的投资同氧化沟基本相同，但对大中型来讲远远高于氧化沟。该种工艺的主要问题是对自动化程度要求高，而不适用于落后地区。对小型处理厂，如在投产前期能够提供足够的培训和帮助，其可以被认为是可行技术。
生物转盘系统较适用于低温环境。由于微生物只是阶段性的暴露在空气中，低气温对其只有有限的影响。Biofor很适应低温环境，并由于布置紧凑，其占地面积也较小；由于其好氧区和缺氧区的作用，氮磷的去除率较高。但对于生物转盘很难形成缺氧区，因此需要其他装置来去除磷氮。S&P系统需定期维护，而Biofor需要更多的维护，但较合适的自控系统来简化维护操作。由于用于小型处理厂，S&P系统的投资被视为中等，Biofor的投资和运行费都较高（泵，反冲洗系统和自控系统）。对小型处理厂（小于3000人口当量），S&P系统较适合。总体来说，这两种工艺对FTEI项目地区都比较适宜。

表2-7 各污水处理工艺对西部小城镇的适用性比较表
系统类型
工艺类型
商业名称或品牌
对低温的适应性
对高山地区的适应性
是否需要深度处理 (去除营养物)
运行维护需求
设备投资和运行费用
对人口当量小于5000的小型厂的实用性
氧化塘
厌氧， 兼氧， 好氧
没有品牌
很差
非常差
低温时需要
非常低
非常低
适用
人工湿地
没有品牌
差
差
低温时需要
低
低
适用
厌氧系统
化粪池
不同品牌
有一定的适应性
好
是
低
低
适用
UASB
不同品牌
差
好
是
低
低
适用
好氧系统
活性污泥法
曝气池
连续进水
BIOLAK®
有一定的适应性
差
否
日常维护
低
适用
氧化沟
连续进水
奥贝尔氧化沟
好
好
否
日常维护
中
有一定的适用性
氧化沟
连续进水
卡鲁塞尔氧化沟
好
好
否
日常维护
中
有一定的适用性
氧化沟
连续进水
OCO®
好
好
否
日常维护
中
有一定的适用性
两段式
连续进水
AB工艺
好
差
根据具体情况有差异
日常维护
中
有一定的适用性
序批式
UNITANK®
好
小规模的非常好
低温时需要
日常维护(尤其在自控部分)
中
适用
间歇式
ICEAS®
好
小规模的非常好
有冲击负荷时需要
日常维护(尤其在自控部分)
中
适用
间歇式
CASS®
好
小规模的非常好
否
日常维护(尤其在自控部分)
中
适用
生物膜
生物转盘
S&P®
有一定的适应性
非常好
是
日常维护
中
非常适用
曝气滤池
Biophor®
好
非常好
否
日常维护
高
有一定的适用性

0.1.1.3 国内垃圾处理技术市场调研
城市生活垃圾的处理方式随经济发展水平、能源结构、自然条件及生活习惯而异。不同的地区采用不同的垃圾处理方式，但最终都是以无害化、减量化、资源化为处理目标。从技术应用方面来看，目前国内外主要采用的垃圾处理处置技术有：卫生填埋、堆肥、焚烧、厌氧消化等方式。
（1） 垃圾堆肥化处理技术
1） 工艺特点
可生物降解有机物向稳定的腐殖质转化的生物化学过程。垃圾堆肥化主要是降解、稳定垃圾中的有机物，因而适合处理有机物含量较高的垃圾，通常要求垃圾中有机物含量大于40％。堆肥化作为一种垃圾处理技术，可以实现垃圾的无害化和减量化，同时还产生可以作为农作物、果树、园林绿化的肥料或土壤改良剂，垃圾堆肥在多山、多旱地、苗木花卉种植广的地区将会有很好的生命力和市场前景。肥料销路的好坏对堆肥厂正常运行起到关键作用。
2） 技术构成与技术参数
用于处理城市生活垃圾的堆肥系统有许多种，目前应用较多的有条垛式堆肥系统、强制通风静态垛系统、反应器（封闭式）系统等。
好氧堆肥工艺是国内外广泛采用的堆肥工艺系统，主要由前处理、主发酵、后发酵、后处理、脱臭及贮存等工序组成。前处理包括垃圾的破碎、分选、筛分、调整水分和C/N比、添加菌种和酶制剂等工序；主发酵通过强制通风或翻堆搅拌来供给微生物氧气，使大部分有机物被分解，周期约为4～12天；后发酵是将主发酵工序尚未分解的易分解和较难分解的有机物可能全部分解，变成腐植酸、氨基酸等比较稳定的有机物，得到成熟的堆肥，发酵周期通常在20～30天以上；后处理通过分选、筛分、破碎等工序去除堆肥中的塑料、玻璃、陶瓷、金属、石块等杂物，同时后处理还包括造粒、装袋等工序，从而制得堆肥成品。
影响堆肥化的主要因素有通风供氧、垃圾含水率、温度、有机物含量、颗粒度、碳氮比、碳磷比、pH值等。在好氧堆肥中，通风供氧量应维持堆体中氧浓度在10％～18％之间，有机物含量变化的最适合范围为20％～80％，碳氮比最适合的范围为（25～35）：1，含水率宜控制在40％～60％，粒径平均为12～60mm较适宜。
3） 主要技术经济指标
垃圾堆肥化建设投资和运行费用介于垃圾卫生填埋和垃圾焚烧之间。我国《城市生活垃圾堆肥处理工程项目建设标准》给出的静态堆肥厂建设投资估算指标为6～10万元/(t/d)，运行费用指标为20～30元/（吨垃圾）；动态堆肥厂建设投资估算指标为8～14万元/(t/d)，运行费用指标为30～45元/（吨垃圾）。
4） 技术应用及设备供应情况
目前我国城市生活垃圾采用堆肥化处理约占处理量的2％，其中常州市环卫综合处理厂，北京市南宫堆肥厂，桂林市平山堆肥厂，南宁市石西无害化垃圾处理厂，大庆市美商集团垃圾处理厂，四川宜宾垃圾综合处理厂等均运行良好。垃圾堆肥厂在国内外的成功运营及积累的成功经验，为垃圾堆肥化技术推广应用奠定了坚实的基础。
垃圾堆肥设备主要有垃圾的输送、破碎、分选、筛分设备，垃圾的给料、发酵、搅拌翻堆和出料设备，垃圾的造粒、干燥、装袋以及复混肥精制设备，此外还有与堆肥有关的自控仪器仪表，目前，国内能生产绝大部分堆肥工艺设备和配件。
5） 在中国西部使用的可能性
我国西部经济欠发达，山多坡陡、旱地多，土壤不肥沃，蔬菜、水果、花卉、烟草等经济作物种植面大，同时肩负国家退耕还林还草的艰巨任务，有机肥需求量大，垃圾堆肥有着广阔的市场。但同时也应充分论证垃圾堆肥销路，以销定产，决定垃
