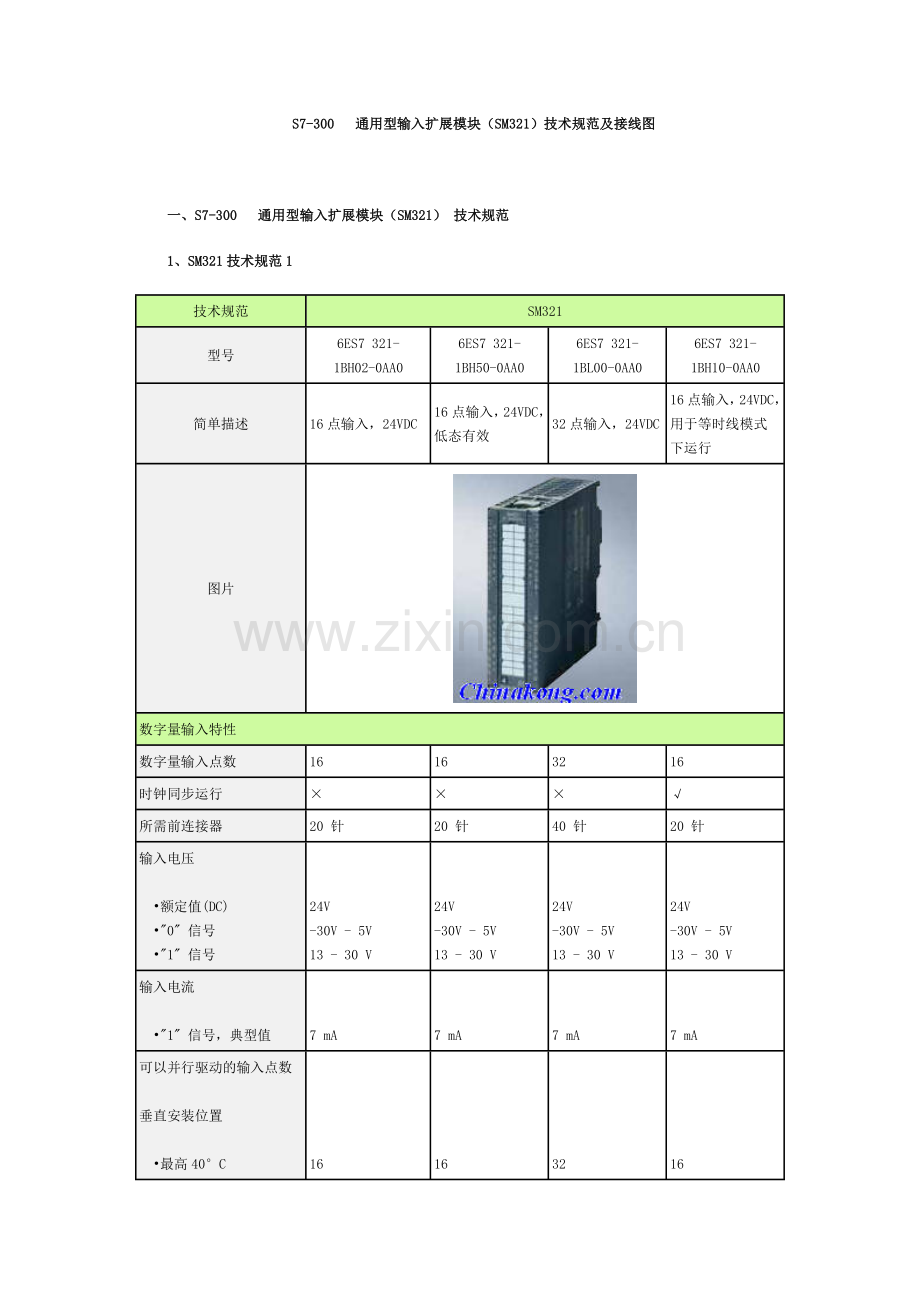

S7-300  通用型输入扩展模块（SM321）技术规范及接线图

一、S7-300  通用型输入扩展模块（SM321） 技术规范
1、SM321技术规范1
技术规范
SM321
型号
6ES7 321-
1BH02-0AA0
6ES7 321-
1BH50-0AA0
6ES7 321-
1BL00-0AA0
6ES7 321-
1BH10-0AA0
简单描述
16点输入，24VDC
16点输入，24VDC，低态有效
32点输入，24VDC
16点输入，24VDC，用于等时线模式下运行

数字量输入特性
数字量输入点数
16
16
32
16
时钟同步运行
×
×
×
√
所需前连接器
20 针
20 针
40 针
20 针
输入电压

　•额定值(DC)
　•"0" 信号
　•"1" 信号

24V
-30V - 5V
13 - 30 V

24V
-30V - 5V
13 - 30 V

24V
-30V - 5V
13 - 30 V

24V
-30V - 5V
13 - 30 V
输入电流

　•"1" 信号，典型值

7 mA

7 mA

7 mA

7 mA
可以并行驱动的输入点数

垂直安装位置

　•最高40°C

• 水平安装位置

　•最高40°C
　•最高60°C

16

16

16

16

32

32
16

16

16

电缆长度

　•屏蔽电缆长度，最长
　•非屏蔽电缆长度，最长
　•输入特性满足 IEC 1131，类型1

1,000 m

600 m

√

1,000 m

600 m

√

1,000 m

600 m

√

1,000 m

600 m

√
输入延时( 在输入额定电压时)
标准输入
　•从0 到1，最小
　•从0 到1，最大

1.2 ms
4.8 ms

1.2 ms
4.8 ms

1.2 ms
4.8 ms

25 μs
75 μs
传感器
可连接的编码器

　•2 线制BERO
　•允许的闭路电流(2 线制BERO)，最大

√
1.5 mA

√
1.5 mA

√
1.5 mA

√
1.5 mA

状态信息/ 中断/ 诊断/绝缘
中断
×
×
×
×
诊断功能
×
×
×
×
数字量输入状态显示( 绿色)
√
√
√
√
绝缘
500 V DC
500 V DC
500 V DC
500 V DC
电势/ 电隔离
数字量输入功能

　•通道之间
　•通道之间，每组数量
　•通道和背板总线之间

16
√，光电耦合

16
√，光电耦合

√
16
√，光电耦合

16
√，光电耦合
电源特性
负载电压 L+额定值(DC)
24V
24V
24V
24V
电流消耗

　•从负载电压L+ 消耗( 空载)，最大
　•从背板总线5VDC 消耗，最大
　•功率消耗，典型值

25 mA

10 mA

3.5 W

10 mA

3.5 W

15 mA

6.5 W

110 mA

3.8 W
尺寸和重量
重量
约200 g
约200 g
约260 g
约200 g
尺寸mm（W×H×D）
40×125×120mm
40×125×120mm
40×125×120mm
40×125×120mm
2、SM321技术规范2
技术规范
SM321
型号
6ES7 321-7BH01-0AB0
6ES7 321-1CH00-0AA0
6ES7 321-1CH20-0AA0
6ES7 321-1FH00-0AA0
简单描述
16点输入，24VDC，用于等时线模式下运行；具有诊断能力
16点输入，24-48VDC
16点输入，48-125VDC
16点输入，120/230VAC

数字量输入特性
数字量输入点数
16
16
16
16
时钟同步运行
√
×
×
×
所需前连接器
20 针
40 针
20 针
20 针
输入电压

　•额定值

　•"0" 信号
　•"1" 信号

　•频率范围

24VDC

-30V - 5V
13 - 30 V

24VAC；24-48VAC
24VDC；24-48VDC

-5 - 5VAC
14 - 60VAC

0 - 63 Hz

48VDC；48-125VDC

-146V - 15VDC
30 - 146 VDC

230VAC；120/230VAC

0 - 40VAC
79 - 264VAC

47 - 63 Hz
输入电流

　•"1" 信号，典型值

7 mA

2.7 mA

3.5 mA

8mA ；(120VAC，60Hz)，16mA (230VAC，50Hz)
可以并行驱动的输入点数

垂直安装位置

　•最高40°C

• 水平安装位置

　•最高40°C
　•最高60°C

16

16

16

16

8

8
8 ； 6- Ue146 V

16

16

电缆长度

　•屏蔽电缆长度，最长
　•非屏蔽电缆长度，最长
　•输入特性满足 IEC 1131，类型1

1,000 m

600 m

√

1,000 m

600 m

√

1,000 m

600 m

√

1,000 m

600 m

√
输入延时( 在输入额定电压时)
标准输入

  •可设置参数

  •从0 到1，最小
　•从0 到1，最大

√；0.1/0.5/3/15/20ms

×

16 ms

0.1 ms
3.5 ms

×

25 ms
传感器
可连接的编码器

　•2 线制BERO
　•允许的闭路电流(2 线制BERO)，最大

√
2.0 mA

√
1 mA

√
1 mA

√
2.0 mA

状态信息/ 中断/ 诊断/绝缘
　•中断
　•诊断中断
　•过程中断
√
√；可设置参数
√；可设置参数
×
×
×
×
×
×
×
×
×
诊断功能
√；可设置参数
×
×
×
数字量输入状态显示( 绿色)
√
√
√
√
绝缘
500 V DC
1500 V AC
1500 V AC
4000 V DC
电势/ 电隔离
数字量输入功能

　•通道之间
　•通道之间，每组数量
　•通道和背板总线之间

16
√，光电耦合

√
1
√，光电耦合

√
8
√，光电耦合

√
4
√，光电耦合
电源特性
负载电压 L+额定值
24VDC
24VDC
48VDC
230VAC；120/230VAC，只能同相位
电流消耗

　•从负载电压L+ 消耗( 空载)，最大
　•从背板总线5VDC 消耗，最大
　•功率消耗，典型值

90 mA

130 mA

4 W

100 mA

24V 时1.5W
48V 时2.8W

40 mA

4.3 W

29 mA

4.9 W
尺寸和重量
重量
约200 g
约260 g
约200 g
约240 g
尺寸mm（W×H×D）
40×125×120mm
40×125×120mm
40×125×120mm
40×125×120mm
3、SM321技术规范3
技术规范
SM321
型号
6ES7 321-1EL00-0AA0
6ES7 321-1FF01-0AA0
6ES7 321-1FF10-0AA0
简单描述
32点输入，120VAC
8点输入，120/230VAC
8点输入，120/230VAC与公共电位单独连接

数字量输入特性
数字量输入点数
32
8
8
时钟同步运行
×
×
×
所需前连接器
40 针
20 针
40 针
输入电压

　•额定值

　•"0" 信号
　•"1" 信号

　•频率范围

120 VAC

0 - 20 VAC
74 - 132 VAC

47 - 63 Hz

230VAC；120/230 VAC

0 - 40 VAC
79 - 264 VAC

47 - 63 Hz

230VAC；120/230 VAC

0 - 40 VAC
79 - 264 VAC

47 - 63 Hz
输入电流

　•"1" 信号，典型值

21 mA

6.5mA(120VAC 时)；
11mA(230VAC时)

7.5mA(120VAC时)；
17.3mA(230VAC时)
可以并行驱动的输入点数

垂直安装位置

　•最高40°C

• 水平安装位置

　•最高40°C
　•最高60°C

32

32
24

8

8

8

8
电缆长度

　•屏蔽电缆长度，最长
　•非屏蔽电缆长度，最长
　•输入特性满足 IEC 1131，类型1

1,000 m

600 m

√

1,000 m

600 m

√

1,000 m

600 m

√
输入延时( 在输入额定电压时)
标准输入

  •可设置参数

  •从0 到1，最小
　•从0 到1，最大

×

15 ms

×

25 ms

×

25 ms
传感器
可连接的编码器

　•2 线制BERO
　•允许的闭路电流(2 线制BERO)，最大

√
4 mA

√
2 mA

√
2 mA

状态信息/ 中断/ 诊断/绝缘
　•中断
　•诊断中断
　•过程中断
×
×
×
×
×
×
×
×
×
诊断功能
×
×
×
数字量输入状态显示( 绿色)
√
√
√
绝缘
2500 V DC
4000 V DC
1500 V AC
电势/ 电隔离
数字量输入功能

　•通道之间
　•通道之间，每组数量
　•通道和背板总线之间

√
8
√，光电耦合

√
2
√，光电耦合

√
1
√，光电耦合
电源特性
负载电压 L+额定值
120 VAC
230VAC；120/230VAC
230VAC；120/230VAC，
仅能同相位
电流消耗

　•从负载电压L+ 消耗( 空载)，最大
　•从背板总线5VDC 消耗，最大
　•功率消耗，典型值

16 mA
4 W

29 mA
4.9 W

100 mA
4.9 W
尺寸和重量
重量
约300 g
约240 g
约240 g
尺寸mm（W×H×D）
40×125×120mm
40×125×120mm
40×125×120mm
二、S7-300  通用型输入扩展模块（SM321）接线图

模块型号
配置前连接器
接线图
6ES7 321-1BH02-0AA0
6ES7 321-1BH10-0AA0
20针

6ES7 321-1BH50-0AA0
20针

6ES7 321-7BH01-0AB0
20针

6ES7 321-1CH20-0AA0
20针

6ES7 321-1BL00-0AA0
40针

6ES7 321-EL00-0AA0
40针

6ES6 321-1FH00-0AA0
20针

6ES7 321-1CH00-0AA0
40针

6ES7 321-1FF01-0AA0
20针

6ES7 321-1FF10-0AA0
40针
