保利·香槟国际基坑监测方案 武汉弘泰建筑工程质理检测有限公司

保利·香槟国际
基坑工程监测技术方案

武汉弘泰建筑工程质量检测有限公司

二○一一年二月十七日

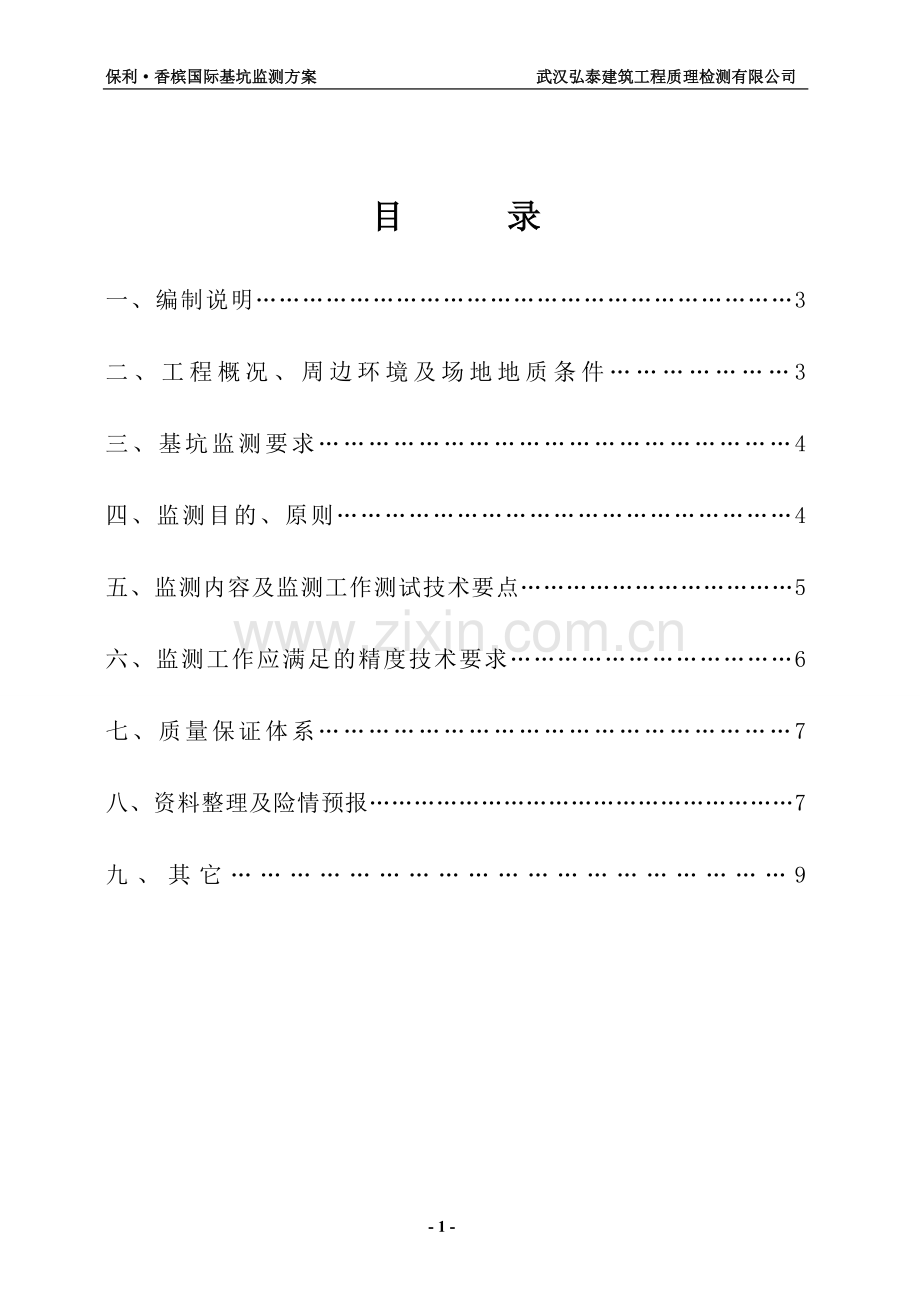

目　　　录

一、编制说明……………………………………………………………3
二、工程概况、周边环境及场地地质条件…………………3
三、基坑监测要求…………………………………………………4
四、监测目的、原则…………………………………………………4
五、监测内容及监测工作测试技术要点………………………………5
六、监测工作应满足的精度技术要求………………………………6
七、质量保证体系…………………………………………………7
八、资料整理及险情预报…………………………………………………7
九、其它…………………………………………………9

保利·香槟国际
基坑监测技术方案

一、编制说明
本方案编制的依据：
1、《基坑工程技术规程》（DB42/159-2004以下简称《技术规程》）
2、《建筑基坑支护技术规程》（行业标准）
3、《建筑地基基础技术规范》(DB42/242)
4、《工程测量规范》（GB 50026-2007）
5、《建筑变形测量规范》（JGJ8-2007）（以下简称《规范》）
6、《武汉市深基坑工程设计文件编制规定》（WBJ-1-2001）
7、《保利·香槟国际基坑工程支护设计》

二、工程概况、周边环境及场地地质条件
2.１、工程概况与基坑周边环境
武汉保利金硚房地产开发有限公司拟在汉口建设大道沿汉一路西侧新建保利·香槟国际项目，该项目由9栋高层住宅楼及配套公建组成，设地下室一层，地下室总建筑面积为42495m2。基础采用预制管桩基础。本工程分两期进行建设，基坑开挖实施分段逐级开挖；一期工程的基坑运行周期一般为三至六月，二期工程的基坑运行周期一般为三至六月；
拟开挖基坑近似呈三角形，基坑开挖面积约42495m2，基坑周长约888m。
本基坑周边开挖深为3.00m～6.55m，整体工程重要性等级为二级。
2.2、工程地质与水文地质条件见地质勘察报告。
三、基坑支护对基坑安全的监测要求
本基坑主要采用放坡挂网喷射混凝土支护，局部采用喷锚支护，悬臂桩及双排桩支护的支护型式。综合甲方的意见及基坑工程监测规范要求，基坑安全重要性等级及实地考察的情况，现拟出该基坑监测要求及工作量（按基坑开挖及地下室施工期6个月计算），具体如下:
1、 基坑支护一期监测区域：CD段180m、DE段147m、EF段76m、FG段24m、GH段40m、HI段19m、IJ段26m、JK段16m、KL段30m、LM段24m、MN段18m；累计长约600m；
A、从CD段至MN段取20米一点布设观测点，点数为30点；位移观测30次，沉降观测30次；
B、靠近EF段以南有两栋多层居民楼房离基坑距离较近，布设8个沉降观测点进行沉降观测，观测次数30次；靠近IL段以西有两栋多层居民楼房离基坑距离较近，布设8个沉降观测点进行沉降观测，观测次数30次；

2、基坑支护二期监测区域：NO段38m、OP段54m、PQ段36m、QA段65m、AB段63m、BC段22m；累计长约278m；
A、从NO段至BC段取15米一点布设观测点，点数为20点；位移观测30次，沉降观测30次。QA段至BC段另布设6个测斜孔，孔深13m，观测20次；
B、靠近PQ段以西有1栋小学教学多层楼房离基坑距离较近，布设4个沉降观测点进行沉降观测，观测次数30次；

四、监测目的、原则
4.1、基坑监测的目的：
在基坑施工过程中，提出支护结构的安全信息：支护结构的变形，并就其变化情况进行及时综合分析，根据分析结果，设计人员可及时更改原设计以达到安全且经济之最终目的，施工单位可掌握工程的安全性，并可针对施工过程中的缺失加以改进，以监测信息指导施工的速度、顺序等，即以监测的信息指导施工。
4.2、基坑监测施工一般应遵循如下原则：
可靠性原则；多层次原则；重点监测关键区原则；方便实用原则及经济合理原则。
※ 可靠性：监测系统应能真实地反映被监测对象的变形情况，以使所获得的信息可靠,故拟采用多层次监测。
※ 安全性：监测系统主要为施工安全服务，应能对工程的安全性进行评估，并可预防因施工造成的灾害。
※ 经济性：在保证上两项的前题下，力求经济合理， 具体表现为根据不同地段重要性的不同，工作量的设置区别对待，并对其观测频率也加以区分，即重点监测关键区。

五、监测内容及监测工作测试技术要点
根据以上本工程实际情况概述、《技术规程》及监测的基本原则，本次监测采取的监测方法、内容，分述如下：
5.1、基坑支护结构及周边环境的沉降监测
基坑支护结构及周边建筑物、土体的沉降观测是基坑监测工作的一项重要内容，各观测点布置应以全面查明支护结构周边环境在全部施工过程中的沉降为目的。本工程沉降水准观测，使用精密水准仪，布设3个以上水准基点，按一等水准测量要求方法施测，沉降观测点采用精密水准仪和两米铟瓦水准标尺，按二等水准测量要求方法施测。每次施测前要检查、校正ｉ角； 每次观测要采用仪器设备、测站线路、观测人员“三固定”的方法借以提高观测精度；每次观测还应注记基坑施工进展、天气情况，并绘制观测点位置平面图；每次观测采用附合或闭合线路施测并当场检查，观测结束后采用计算机算出每个观测点的观测值。
5.2、支护体系位移监测
5.2.1、支护结构周边水平位移监测
支护结构周边水平位移观测一般采用经纬仪视准线法观测支护墙体顶部顶部的位移量。视准线法：用经纬仪配合钢卷尺进行，基准点布设在基坑外不受影响的建筑物上，工作基点设基坑角点，观测点埋设在基坑支护结构顶部，测量出各观测点与视准线之间的距离。
5.2.2、支护体系深层侧向位移监测
本次支护结构深层侧向位移监测是基坑监测的主要项目，因为基坑支护桩体侧向变形情况与两侧土压力大小变化密切相关，通过其侧向沿深度水平位移值的变化情况可及时调整施工速度及采取有关应急措施。基坑测斜是通过测量测斜管轴线与铅垂线之间夹角变化量来监测支护桩桩体不同深度侧向水平位移。首先在基坑支护桩体内埋设测斜管，使用测斜仪在测斜管中逐段（每隔500mm测读一次，测完后，将测头旋转180度再测一次，两次观测深度应一致）测出产生位移后管轴线与铅垂线的夹角，分段求出水平位移，累加得出总位移量及沿管轴线整个孔深位移的变化情况。
六、监测工作应满足的精度技术要求
监测仪器在开工前应进行检测和标定，满足其对可靠性的要求，其所使用的设备材料（标志、管材、探头等）应能满足工程的要求。监测项目精度要求见下表。

监测项目精度表
序号
监测项目
位置或监测对象
仪器
监测精度
1
水平位移
支护结构或土体
经纬仪
点位中误差为±3.0mm
2
基坑边坡及周边建筑物沉降
支护结构或土体、建筑物柱上
水准仪
高差中误差为±0.5mm， 环线闭合差为≤±0.3 mm(n为测站数)
3
深层位移
边坡土体
测斜仪
±2mm/20m

七、质量保证体系
严格按规定的等级要求和精度要求，精心组织观测，严格执行公司制定的《质量手册》、《操作规程》，保证观测精度。为基坑的开挖施工提供监测依据。

八、监测资料整理、险情预报
8.1、监测资料整理
依据湖北省地方标准《基坑工程技术规程》（DB42/159-2004）和《武汉市深基坑工程设计文件编制规定》（WBJ-1-2001）的要求，监测成果资料按基坑施工的不同阶段，以不同形式逐步整理提交，具体如下：
（1）原始状态调查资料
原始状态系指基坑支护防渗结构施工完成，基坑开挖之前，基坑支护防渗体系、周围环境的初始状态。工作及调查内容包括以下几个方面：
①建立水平位移、沉降观测基点网；
②在相邻的重要建（构）筑物布设观测点或观测装置；
③各类监测点布设，并进行初测；
上述工作调查结果作为后续监测分析的参数基准值，基坑开挖前汇总提交原始状态调查报告。
（2）基坑开挖期间
开启所有监测系统，随工程进度以图、表或文字的形式，分阶段提交监测资料。遇异常情况，加大监测频度，定期或随时提交监测资料。
（3）地下室施工期间
此期间视前期监测结果，可撤除部分监测项目或降低监测频度，监测资料整理提交内容同上。
地下室施工至建筑±0.00标高,监测项目即告完毕。
（4）整理提交基坑监测总结报告，主要含以下内容：
①基坑监测点位布置图；
②沉降—时间关系曲线图；
③水平位移—时间关系曲线图；
④基坑监测分析报告。
8.2、险情预报
需要指出，险情发生时刻的预报是很困难的，很难做到准确。但通过系统监测、科学预测、规范施工，是可以做到有效防止灾害发生。根据实践经验及本基坑特点，初步确定当出现下列情况之一时进行预警：
8.2.1、支护体系的水平位移及沉降监测
本基坑安全等级为二级，根据《技术规程》，本工程变形预警值为：支护结构边坡最大容许变形值为60ｍｍ， 边坡水平位移速率连续三天超过5mm/d，沉降连续三天超过3mm时，须24小时跟踪监测，并及时反馈监测结果。
8.2.2、基坑周边建（构）筑物沉降监测
基坑周边建（构）筑物的变形达到《建筑地基基础设计规范》（GB50007-2002）地基变形允许值的80%。
8.2.3、支护体系深层侧向位移监测
对于深层侧向位移监测，可将测斜数据随时间变化曲线，如平滑曲线上出现明显的折点变化，可作为监控报警。
8.2.4、肉眼巡视检查到的各种危险现象，如支护结构发生明显变形，边坡滑移，裂缝过大，邻近建筑物的裂缝不断扩大、严重的基坑侧壁渗漏、基坑管涌现象等。基坑底部或周围土体出现可能导致剪切破坏的迹象或其它可能影响安全的征兆。

九、其它
9.1、本方案其它未尽事宜，或在实际基坑开挖施工过程中有需变更之处，应会同建设方、设计方、监理方共同商定并遵照执行。

武汉弘泰建筑工程质量检测有限公司
二○一一年二月十七日
