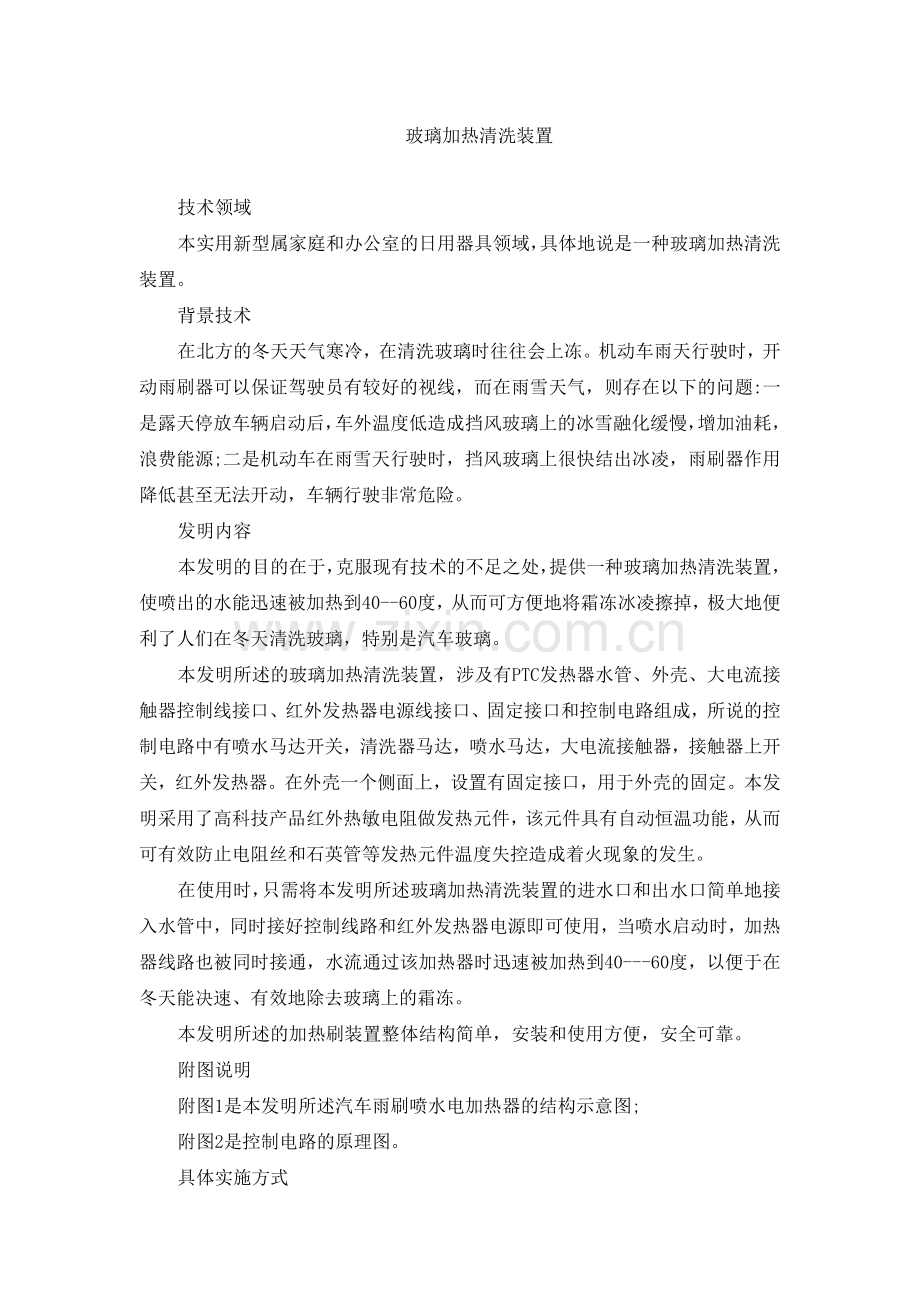

玻璃加热清洗装置

技术领域
本实用新型属家庭和办公室的日用器具领域，具体地说是一种玻璃加热清洗装置。
背景技术
在北方的冬天天气寒冷，在清洗玻璃时往往会上冻。机动车雨天行驶时，开动雨刷器可以保证驾驶员有较好的视线，而在雨雪天气，则存在以下的问题:一是露天停放车辆启动后，车外温度低造成挡风玻璃上的冰雪融化缓慢，增加油耗，浪费能源;二是机动车在雨雪天行驶时，挡风玻璃上很快结出冰凌，雨刷器作用降低甚至无法开动，车辆行驶非常危险。
发明内容
本发明的目的在于，克服现有技术的不足之处，提供一种玻璃加热清洗装置，使喷出的水能迅速被加热到40--60度，从而可方便地将霜冻冰凌擦掉，极大地便利了人们在冬天清洗玻璃，特别是汽车玻璃。
本发明所述的玻璃加热清洗装置，涉及有PTC发热器水管、外壳、大电流接触器控制线接口、红外发热器电源线接口、固定接口和控制电路组成，所说的控制电路中有喷水马达开关，清洗器马达，喷水马达，大电流接触器，接触器上开关，红外发热器。在外壳一个侧面上，设置有固定接口，用于外壳的固定。本发明采用了高科技产品红外热敏电阻做发热元件，该元件具有自动恒温功能，从而可有效防止电阻丝和石英管等发热元件温度失控造成着火现象的发生。
在使用时，只需将本发明所述玻璃加热清洗装置的进水口和出水口简单地接入水管中，同时接好控制线路和红外发热器电源即可使用，当喷水启动时，加热器线路也被同时接通，水流通过该加热器时迅速被加热到40---60度，以便于在冬天能决速、有效地除去玻璃上的霜冻。
本发明所述的加热刷装置整体结构简单，安装和使用方便，安全可靠。
附图说明
附图1是本发明所述汽车雨刷喷水电加热器的结构示意图;
附图2是控制电路的原理图。
具体实施方式
现参照附图1和附图2，结合实施例说明如下:本发明所述的玻璃加热清洗装置，涉及有PTC发热器进出水管1、外壳2、大电流接触器控制线接口3、PTC发热器电源线接口4、固定接口5和控制电路6组成，所说的控制电路6中有雨刷开关7，喷水马达开关8，雨刷马达9，喷水马达10，大电流接触器11，接触器上开关12， PTC发热器13。控制电路6中，有雨刷马达9、喷水马达10、大电流接触器11和PTC发热器13并联在电源的负极端；PTC发热器13通过接触器上开关12与电源的正极相连接;大电流接触器11和喷水马达10各自通过喷水马达开关8与电源正极相连接;雨刷马达9则通过雨刷开关7与电源正极相连接。所说的外壳2是本发明所述汽车雨刷喷水电加热器的主体支撑件，整体呈长方体，可以是金属质外壳，也可以是塑料质外壳，在外壳的一端，居中并列设置有PTC发热器电源线接口4，在PTC发热器电源线接口4的两边外侧，分别设置有作为正负极的大电流接触器控制线接口3，在外壳2另一端的侧面上，并列设置有PTC发热器进出水管1，所说的进出水管，并不需要进行具体的限定，取其中任一个为进水管，另一个就是出水管。
本发明PTC发热器13由PTC热敏电阻做成，该元件具有自动恒温功能，从而可有效防止类似电阻丝和石英管等发热元件温度失控造成着火现象的发生。
本发明所述的玻璃加热清洗装置整体结构简单，安装和使用方便，安全可靠。

权利要求书

1．一种玻璃加热清洗装置，其特征在于：涉及有PTC发热器进出水管1、外壳2、大电流接触器控制线接口3、PTC发热器电源线接口4、固定接口5和控制电路6组成，所说的控制电路6中有雨刷开关7，喷水马达开关8，雨刷马达9，喷水马达10，大电流接触器11，接触器上开关12， PTC发热器13。
2．根据权利要求1所述的玻璃加热清洗装置，其特征在于控制电路6中，有雨刷马达9、喷水马达10、大电流接触器11和PTC发热器13并联在电源的负极端；PTC发热器13通过接触器上开关12与电源的正极相连接;大电流接触器11和喷水马达10各自通过喷水马达开关8与电源正极相连接;雨刷马达9则通过雨刷开关7与电源正极相连接。
3．根据权利要求1所述的太阳能自动开启装置，其特征在于PTC发热器13由PTC热敏电阻做成。
说明书摘要

本实用新型提供一种玻璃加热清洗装置，属家庭和办公室的日用器具领域，在北方的冬天天气寒冷时，可方便地将玻璃上的霜冻冰凌擦掉，极大地便利了人们在冬天清洗玻璃，特别是汽车玻璃。装置整体结构简单，安装和使用方便，安全可靠。
