派出所报警与监控系统建设技术方案

第一章  系统概述
1．1概述
XX市XX区，全区经济发展迅速。XX区经济建设和各项社会事业快速发展，外来人口越来越多，社会治安日趋复杂。当前治安形势多样性、复杂性、犯罪作案手段隐蔽性以及刑事案件高发，这些都对我公安提出更高的要求，而我公安分局现有的治安动态视频监控系统及其他技防手段已经不能完全覆盖辖区内的主要路段、重要设施及重点防范场所，不能完全保障人民群众的安居乐业、不能完全满足“平安城市”建设的需要，迫切需要对现有的治安动态视频监控系统进行升级和改造，增加监控点和监控分中心的数量，规范对各监控分中心的管理、使用制度，最大限度地发挥社会治安监控系统在治安、刑事案件高发的防范、控制和打击中的积极作用，以适应城市建设和发展的需要、满足人民群众安居乐业和“平安城市”建设的需要。
1.2项目实施的优势：
安全防范系统方案的实施可以大大提高公安部门综合管理水平和管理效率，为领导和办公人员提供一个安全、舒适、便捷的工作、学习、生活环境。使其成为理论扎实、实践突出、灵活创新、适应社会的高级人才。
1.2.1公安部门智能安防系统运用的相应注意事项
做为新型的智能化单位，智能安防系统的长期稳定运行及行业的技术先进性是系统设计及品牌选择的关键因素。因此，应尽可能考虑在国际上既有先进性，又是广泛使用的技术和产品。在软硬件方面居于世界领先地位的成熟的产品，并同时性价比占优，使系统具有良好的基础。
该方案采用的产品除了与本单位的产品组成系统外，能适应与符合国际标准的其它厂商的产品互联，同时又具备很好的安全性，以防止受侵害。采用标准硬件、操作系统及网络和通讯协议，并可提供开放的通讯协议，支持第三方系统集成。
选用的产品具备很好的安全性、稳定可靠性，以满足政府部门综合管理的要求。该系统应当保证能够连续不间断地日夜运行，系统的关键部件应有冗余和备份。系统的控制器可在脱机状态下工作，以确保在遭受“病毒”、“黑客”攻击或其他原因系统瘫痪时，仍能继续工作。
选用的产品具备良好的扩充性能。要求系统集中管理、监控，分散控制，总体结构具有较强兼容性和可扩展性，既便于系统的充实、完善、改进和提高，又便于设备的更新换代。
系统应具备安装配置简便易行，使用简单大众化，而且整个系统具备统一的网络管理能力，便于管理。
选用的产品具备良好的价格优势，在实现先进性和保证可靠性的前提下，达到较优的性能价格比。
1.3系统设计原则
1.3.1互通性
网上巡查系统内各级监控中心之间能够有效地进行通信和共享数据。
1.3.2实用性
设计合理，结构简单，切合实际，能有效地提高工作效率，满足教育监考业务工作需求。

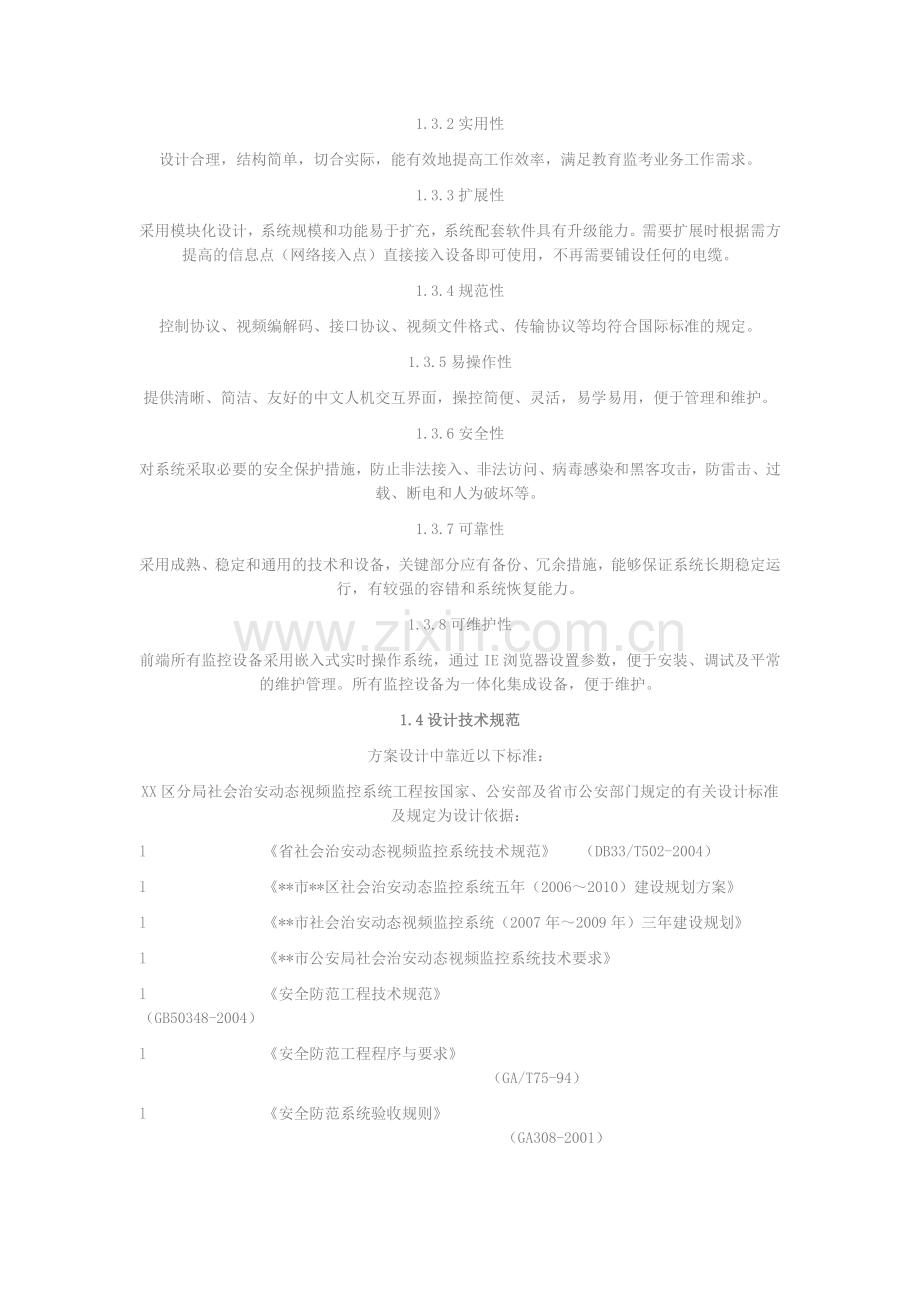

1.3.3扩展性
采用模块化设计，系统规模和功能易于扩充，系统配套软件具有升级能力。需要扩展时根据需方提高的信息点（网络接入点）直接接入设备即可使用，不再需要铺设任何的电缆。
1.3.4规范性
控制协议、视频编解码、接口协议、视频文件格式、传输协议等均符合国际标准的规定。
1.3.5易操作性
提供清晰、简洁、友好的中文人机交互界面，操控简便、灵活，易学易用，便于管理和维护。
1.3.6安全性
对系统采取必要的安全保护措施，防止非法接入、非法访问、病毒感染和黑客攻击，防雷击、过载、断电和人为破坏等。
1.3.7可靠性
采用成熟、稳定和通用的技术和设备，关键部分应有备份、冗余措施，能够保证系统长期稳定运行，有较强的容错和系统恢复能力。
1.3.8可维护性
前端所有监控设备采用嵌入式实时操作系统，通过IE浏览器设置参数，便于安装、调试及平常的维护管理。所有监控设备为一体化集成设备，便于维护。
1.4设计技术规范
方案设计中靠近以下标准：
XX区分局社会治安动态视频监控系统工程按国家、公安部及省市公安部门规定的有关设计标准及规定为设计依据：
l        《省社会治安动态视频监控系统技术规范》  （DB33/T502-2004）
l        《**市**区社会治安动态监控系统五年（2006～2010）建设规划方案》
l        《**市社会治安动态视频监控系统（2007年～2009年）三年建设规划》
l        《**市公安局社会治安动态视频监控系统技术要求》
l        《安全防范工程技术规范》                      （GB50348-2004）
l        《安全防范工程程序与要求》                       （GA/T75-94）
l        《安全防范系统验收规则》                        （GA308-2001）
l        《安全防范系统通用图形符号》                   （GA/T74-2000）
l        《民用闭路电视监控系统工程技术规范》            （GB50198-94）
l        《防盗报警中心控制台》                      （GB/TI6572-1996）
l        《视频安防系统技术要求》                      （GB/T367-2001）
l        《邮电通信网光纤数据传输系统工程施工及验收暂行技术规范》
l        《报警图像信号有线传输装置》                 （GB/T6677-1996）
l        《工业电视系统工程设计规范》                     （GBJ115-87）
l        《智能建筑设计标准》                      （GB/T 50314－2000）
l        《通信系统机房设计》                               （GBKJ-90）
l        《安全防范系统》（浙江省地方标准）           （DB33/T334-2001）
l        《银行营业场所安全防范工程设计规范》        （GB/TI6677-1996）
l        《文物系统博物馆安全防范工程设计规范》         （GB/T70-1994）
l        《安全防范工程费用概预算编制办法》          （GB/TI6571-1996）
第二章  监控系统设计方案
2.1 系统结构
2.1.1 应用总体架构
公安部门监控系统是包括了监控技术、通讯技术、音视频技术和远程管理技术的一套综合性业务应用系统。从系统应用构成的主体类型上可分成监控资源、传输网络、监控中心和用户终端四个组成部分，监控资源是系统监控信息的来源，传输网络是连接监控资源、监控中心和用户终端的媒介，监控中心是系统的信息管理和共享平台，用户终端是系统的信息服务对象。分别等同传统的区域视频监控概念上系统可以分成前端、传输/变换、控制/管理、处理/显示四个部分。
Ø        监控资源
具体体现为信息采集前端，既可以是前端设备，也可以是区域性监控系统。
Ø        传输网络
传输网络依托公安专网，是建立在通讯设备之上的IP数字网络。
Ø        监控中心
公安监控系统监控中心是指由系统管理员管理和使用的、具有显示、存储、报警处理、指挥能力的考务指挥中心。
Ø        用户终端
用户终端包括各级考务工作人员和其他职能部门用户所使用的终端设备，用户通过用户终端设备实现对监控资源的访问和控制，用户的行为必须受到监控中心的管理和授权。

                                      平台架构图

2.1.2  监控系统结构   各个道路及XX派出所需要监控的区域安装智能高速球机、半球、枪机，智能高速球机、半球、枪机采集的视频信号传送到派出所中心，再通过硬盘录像机编码压缩经公安专网送入主控室处理并送主控显示或分控显示。云台控制信号经公安专网传送到云台解码器，变为控制信号，控制云台动作。主控、分控、办公室终端用户都可选择具体的监控点，配合监控平台实现远程监控、网络巡查、网上观摩评估、社会治安安全等功能。 监控系统由各个部门的视音频信号、控制信号采集，数字编码部分，传输部分，控制部分，以及显示和记录部分，远程监控等部分组成。

                                         XX派出所点位分布图

在这个派出所管辖的区域一共安装6个监控点
1号点（派出所大楼口）一体化高速球机
2号点（派出所大门口）安装红外夜视枪机
3号点（路口1）一体化高速球机
4号点（路口2）一体化高速球机
5号点（路口3）一体化高速球机
6号点（路口4）一体化高速球机
（传输 说明 略）

                                     图2-2监控系统

上图为派出所监控区域的网络示意图，前端图像采集设备通过模拟信号传输线把视频信号传到派出所中心，接入到硬盘录像机，硬盘录像机把模拟信号编码成数字信号，通过公安专网把视频及控制信号传输到派出所监控中心控制服务器，进行统一管理及上墙显示。
2、数字编码部分

浙江大华数字网络硬盘录像机可接收来自摄像头的模拟视频信号，将其数字化H.264/MEPG Layer2码流，并通过以太网接口发送到网络上。这些码流可由相应管理软件、媒体转发服务器接收、处理。同时可实现主控室与终端的双向对讲功能。
3、传输部分
该部分实现视频、音频、报警、数据等信息在网络上的有效传递和交换。视频／音频信号采用H.264／MPEG4／MPEG Layer2编码，符合TCP/IP协议标准，通过浙江大华网络视频服务器的以太网接口发送到网络上传输；控制信号也通过内部网传输，由管理解码设备接收。整个系统构架在局域网平台上，实现了整个系统全数字的网络传输及控制。
4、控制部分
整个系统的控制部分主要由监控网管、录像、视频解码设备、媒体转发服务器来完成，实现集中控制、集中管理。
Ø      管理人员只需要在主控制室计算机上，就可以完成对现场视音频信号的监控，从而完成相应的功能。对于配置云台和解码器的点能够灵活控制云台、镜头，如镜头的伸、缩，云台的转动（需选配云台及解码器）。
Ø      能够实现报警设置、定时和手动硬盘录像。实现历史记录的回放、检索查询等各种功能。
Ø      同时还可实现对所有设备的管理，如网络视频服务器、转发服务器、SIP网关、管理等。
Ø      通过授权也可在网上的任何一台计算机上对任一监控点进行监控。
5、显示和记录部分
在主控制中心，可通过数字电视墙，实现多路分组切换、同时监控，实现集中电子监控；也可由被授权人员在自己的办公机上实现网络视频监控。在监控的同时随时进行硬盘录像，以硬盘或扩展磁带存储、IPSAN等存储设备留存资料，以备后查。
2.2  系统功能
监控系统能实现不同设备及系统的直联、互通、直控，实现音视频及报警信息的采集、传输/转换、显示/存储、控制；进行身份认证和权限管理，保证信息的安全；能与报警系统联动，可扩展提供与其他业务系统的数据接口。
2.2.1实时音视频流点播
能按照指定设备、指定通道进行音视频流的实时点播，支持点播音视频流的无级播放、视频帧提取。
2.2.2远程控制
能通过手动或自动操作，对前端设备的各种动作进行遥控；应能够设定控制优先级，对级别高的用户请求应有相应措施保证优先响应。
在网络带宽有保证的情况下, 适用于任何现有网络（LAN局域网、DDN、E1、PSTN电话网、互联网等），传输监听场面的音视频信号，保证传输的速度和传输质量，如需要可以授权控制云台镜头，可扩展多级控制，设置网络客户的使用权限，支持多客户端。
2.2.3多种存储方式
系统能存储下列信息并保持一定时间，可配置专用存储设备备份需要长期保存的信息。系统支持多种存储备份方式：如扩展硬盘阵列、热插拔硬盘、CD-RW刻录盘、服务器、磁带、NAS海量存储等。
报警发生前后一段时间内的音视频信息。
监控中心操作员人工指定或通过编程定时指定的现场音视频信息。
用户操作、设备巡检等系统日志信息。
2.2.4 历史音视频流的检索和回放
按照指定设备、通道、时间、报警信息等要素检索历史音视频流文件并回放；回放支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、视频帧提取等；支持回放音视频流的无级播放。
2.2.5报警联动
当监控点存在报警设备时系统应具有与报警设备联动的接口，报警发生时能切换出相应部位的视音频及报警信息，并进行记录；对某些特定监控点，可实现视频移动侦测功能。
2.2.6视、音频实时数据流的双向编解码
作为系统的扩展，可在监控点和各监控中心之间实现音视频数据实时流的双向编解码的功能，为图像声音复核和应急指挥（现场视频会议）提供手段。
2.2.7系统的人机交互
系统具有直观、友好、简洁的人机交互界面。
系统具有视频画面分割显示、字幕叠加等处理。
系统能反映自身的运行情况，对下列状态给出指示：正常状态；报警状态；故障状态。
2.2.8用户与权限管理
监控中心具有对接入的用户进行授权和认证的功能。用户及权限管理可由各级监控中心独立执行，也可集中执行。用户及权限管理模块应定义用户对设备的操作权限、访问数据的权限和使用程序的权限。
各监控中心的用户有权限获取所辖范围内的历史音视频流和实时监视音视频流，当需要获取非管辖范围内的历史音视频流和实时音视频流时，需要获得有效授权。
用户享有对前端设备进行独占性控制的锁定及解锁功能，锁定和解锁方式可设定。
2.2.9 网络与设备管理
对政府监控系统范围内的系统设备、网络进行管理，收集、监测系统范围内的监控设备、相关服务器的运行情况；对有权限调用访问本级监控中心系统的用户进行监控。
2.2.10 网络信息安全管理
监控系统具备保证信息安全的各项措施，包括身份认证、设备认证、前端设备和社会监控中心的接入安全、移动监控系统的接入和传输安全、音视频流信息的防篡改等。
2.2.11 多种录像模式
具有任意控制点定时连续录像、手动录像功能，预制录像模版，方便准确。
l         手动多路并发录像：可随时手动对硬盘录像参数进行设置，开始录像。
l         多路定时自动录像：可分别设置每路录像视音频码流、录像质量，在规定时间段中自动录像，定时启动关闭录像，达到无人值守自动启动监控录像的功能。
l        传感器报警录像：此模式一般用于夜间或节假日。平时系统处于休眠状态，当传感器有报警输出时，系统可自动启动录像。
2.2.12 录像后期处理
系统具有强大的录像后期处理能力，便于录像资料的利用。
l         录像资料提取：可以将一个时间较长的录像文件根据需要将有用途部分进行分割，便于有效利用视频备份空间，便于刻录光盘，或将几个较短有效录像文件合并为一个录像文件便于取证管理，也便于刻录光盘。同时原始资料不被更改，确保史料的真实性。
l         录像回放：存储的录像文件，可以随时调出进行回放。
l          检索查询：监控数据保存时，可以在数据库中记录录像日期、时间、等各种参数，以备后期的检索和查询。
l          图像抓拍打印：可将单帧图像保存为BMP文件，并可随时打印抓拍的图像，以便备份。
2.2.13 系统安全功能
l   影像防伪：采用技术领先的实时数据流加密算法，保证存储的文件只能由特定软件打开回放和编辑修改，彻底避免其他软件的非法阅读和篡改，确保资料的真实性、可靠性、权威性。
l   密码保护：采取分级授权方式保护系统设置，防止无授权者进入或修改系统。不同级别具有不同的权限。
l   系统锁定：可以为系统设定操作员权限。系统在无人操作经过所设置时间后自动锁定，所有操作无效，只能重新登录系统后，才能继续操作。
l   加锁功能：录像文件可以加锁，使之保留到规定时间内。
2.2.14 多种报警方式
l      硬盘空间提示报警：硬盘录像服务器主操作界面上显示硬盘资源占用情况。当硬盘剩余空间达到一定数量时，系统会自动报警提示进行相应操作。报警时剩余空间的大小可根据需要进行设定。
l      视频丢失报警：录像过程中视频信号丢失时，系统自动向主控室报警，从而避免故障发生时系统不知导致录像资料不完整。
l      传感器检测报警：可支持采用传感器的触发方式，保证稳定可靠的安防报警。一旦在教室范围内出现异常情况，系统自动启动并向主控室报警。
2.2.15 大屏幕监视
借助于大华专用解码设备，可以通过网络接收数字监控的数据，并在电视墙多画面监视各个教室的实况。支持中文字幕叠加。监视的班级可以自由选择，也可循环切换。
2.2.16 多任务同时工作
监控、录像、远程网络传输可同时进行，互不影响。
2.2.17与其它系统的数据接口
系统提供与其它信息系统的直联接口。
第三章    前端及监控中心功能实现
前端接入

监控中心建设
主控室配置各功能软件（与其承载服务器/工作站相结合）和硬件，实现电子监控功能。主控室的功能模块分为：各监控点设备的管理、多画面显示监控、远程硬盘录像、远程监控转发。

中心主要设备：上墙服务器，中心服务器，网络存储设备(可选模块)，电视墙等
上墙服务器：主要实现前端设备图像的显示调度
中心服务器：主要进行用户及设备管理，同时实现中心存储的功能
配置浙江大华专业网络视频监控平台及监控软件，主要完成对各点监控设备的管理及配置。同时， 通过网管平台，系统管理员能够监测任一个监控设备的状态，启动或停止对某个指定教室的监控并控制云台镜头的动作。监控软件主要完成监控点的切换、控制、硬盘录象、还可完成对于监控权限的管理以及定时录像、自动录像等针对电子监控的个性化等功能管理。
3.2中心集中存储（可选模块）
配置浙江大华数字硬盘录像软件，采用后台录像模式进行录像，通过预制录制模版自动录制或手动录制。
数字硬盘录像功能可能把数字监控的信息以文件的形式记录在硬盘上，可以作为教学资源来保存,硬盘录像软件支持多点集中同时录制，根据考点考场数量选配ESS3015P-H 中心存储设备，采用大容量SATA硬盘作RAID1或RAID5，确保能够满足7*24小时录像文件的存储及数据的安全。录制的文件集中管理，采用数据库存储文件索引，便于后期的查询检索。可实现手动、自动定点、定时录像，具有影像防伪、密码保护、录像回放等功能。

3.3中心软件功能

系统软件采用浙江大华专业网络视频管理平台软件，该软件的主要功能特点如下：
1.1. 分布式系统架构。
系统采用分布式架构进行设计开发，软件之间使用进程级多实体开发模型进行开发实现，从源头上进行软件业务分离，真正提高软件的稳定性。
1.2. 集中存储功能。
支持海量数据集中存储功能，采用预分配技术并支持断点续传，可自定义存储策略，支持定时录像、外部报警录像、动态检测录像等多种录像存储方案，支持IP存储，结合IP摄像头可以灵活组建各种网络 视频集中存储方案。
1.3. 专业文件系统。
为实时监控系统专门设计了文件系统，采用预分配技术和写缓冲技术，支持多磁盘阵列，确保系统长时间运行稳定、高效。
1.4. 组织机构管理、用户及权限管理。
系统支持N级组织机构管理，及用户管理和权限设置管理。
1.5. 设备智能搜索功能。
系统具有智能搜索设备IP地址及相关信息，减少用户增加设备的操作，提高了系统的易用性。
1.6. 支持报警方案定制和报警布设防功能。
支持报警布设防功能，并在监控和报警模块实现按方案联动且支持跨设备联动。
1.7. 采用数据接口技术。
系统所有数据交互采用数据接口技术，可灵活支持各种大中小型数据库，如SQL、MYSQL及XML数据等。
1.8. 支持EXCEL表格编辑增加平台设备。
平台支持用户采用Excel表格软件进行设备的增加和编辑，方便用户进行大批量设备的维护，提高了系统的易用性和极大的减少了用户维护的工作量。
1.9. 智能视频传输协议。
使用智能视频传输协议，最大限度地利用网络带宽，特别对于前端网点网络带宽有限的情况下，系统在保证图像质量的基础上，在很低的网络带宽下，也能保证系统正常运行。
1.10. 可扩展的分布式网络结构。
支持多个服务器协调运行，智能负载均衡，在保证整体性的同时，可灵活增添服务器，有效提升系统处理能力。
1.11. 完善的视频监控功能。
在支持实时监视的同时，系统支持报警录像、自动监测录像、录像回放等，能精确控制各个通道的录像情况。
1.12. 数字矩阵功能。
结合解码卡和网络键盘可实现数字矩阵功能。
1.13. 动态调节解码缓冲(HD功能)。
实时监视时可灵活调节视频图像流畅性或实时性优先，流畅性讲求视频图像的流畅，实时性强调视频图像的实时，可满足不同用户的需求。
1.14. 视频会议功能。
支持视频会议功能，可以支持多方视频会议，视频会议也是本系统一个重要的特色功能。
1.15. 即时交流和文件传输功能。
平台支持即时交流和文件传输功能，方便用户的沟通和交流。
1.16. 采用货架技术，模块化开发，可灵活组装应用方案。
平台系统采用货架技术，分层及模块化开发，具有丰富的中件间服务，可以方便的进行各种应用方案的灵活组装。
1.17. 集中式管理。
整个系统的数据集中管理，数据转发功能提供了完美的多用户实时监视方案。远程用户可以通过网络随时随地进行实时监视或录像回放。
1.18. 良好的易操作性。
在权限控制下，用户可以通过系统客户端对每个监控点方便地进行控制和设置，系统还集成了电子地图功能。
1.19. 集成度高。
系统集成了其它相关信息，如报警信息、语音信息等。
1.20. 可靠性高。
系统设计了专门的容错措施，确保数据完整，系统运行可靠。
1.21. 扩展性好。
系统面向服务设计，有良好的可扩展性和适应性，可以最大限度的保护用户投资。
1.22. 支持C/S、B/S模式。
1.23. 支持公网访问。
1.24. 支持网管及负载均衡。
1.25. 支持多设备网络批量升级。
1.26. 支持定制监控方案及监控节点模糊搜索功能。
1.27. 支持用户DIY界面和多语言。
1.28. 支持电子地图功能。
1.29. 支持解码卡上墙功能。
1.30. 支持网络键盘操作。

第四章 系统硬件
1、数字硬盘录像机
1.1产品名称
硬盘录像机DH-DVR1604GB-U
1.2产品图片

1.3规格参数
型号
DH-DVRXX04GB-U
视频压缩标准
H.264限定码流、H.264可变码流
实时监视图像分辨率
PAL：704*576            NTSC：704*480
回放分辨率
QCIF、CIF、HD1
视频输入路数
4/8/12/16
视频输入接口
BNC
视频输出
2路BNC，1路VGA输出
矩阵环通输出
DH-DVR1604GB-U/L、DH-DVR0404GB-U/H、DH-DVR0804GB-U/H、DH-DVR1604GB-U/H型号支持
录像速度
每4路200fps
画面显示
1/4/8/9/16画面显示
图像控制
6档可调
移动侦测
每画面可设置396 (22×18)个检测区域；可设置多级灵敏度
码流类型
视频流/复合流
压缩输出码率
32K--2M可调，也可自定义
音频输入路数
4/8/12/16路RCA音频输入
音频输入接口
RCA
音频输出
1路RCA
音频压缩标准
G.711
音频压缩码率
16kbps
语音对讲输入
1路RCA语音对讲输入
双路回放
支持
双码流
支持
通讯接口
1个 10M/100M自适应以太网口，1个RS485,1个RS232
硬盘接口
8个SATA接口
USB接口
2个USB2.0接口
VGA接口
一个，分辨率1024×768
报警输入
16路报警输入（低电平有效）
报警输出
6路继电器输出
电源
220V+10% 50Hz+2% / 110V 60Hz
功耗（不含硬盘）
25-40W
工作温度
0℃-＋55℃
工作湿度
10%－90%
机箱
2U标准工业机箱
尺寸（mm）
440(宽)x460(深)x89(高)mm

5.4产品主要功能

实
时
监
视
·具备模拟输出接口和VGA接口，可通过监视器或显示器实现监视功能，其中CIF系列还支持辅助TV输出
·1/4/9/16多画面监视
·实时显示录像码流和每小时占用空间
·通道画面提示通道状态如录像、动态检测、视频丢失、监视锁定等
·本地可查看系统日志
存
储
功
能
·内置4个SATA接口，可挂接8块大容量硬盘
·硬盘工作管理采用非工作盘休眠处理，利于散热及降低功耗，延长硬盘寿命
·硬盘文件包括覆盖式循环记录和非循环记录
·存储数据采用专用格式，无法篡改数据，保证数据安全
压
缩
方
式
·视频压缩方式： H.264
·支持16路视音频信号，每路视音频信号由独立硬件进行实时压缩，声音与图像保持稳定同步
备
份
功
能
·通过SATA接口、USB接口（如普通U盘及移动硬盘等，刻录光驱）进行备份
·客户端电脑可通过网络下载硬盘上的文件进行备份
录
像
放
像
功
能
·多工操作，每路实现独立全实时录像的同时可实现单路回放检索及倒放、网络监视、录像查询下载等
·多种录像模式：手动、普通、报警联动、动态检测录像等，且都带有预录功能
·网络可以回放硬盘录像机上记录的文件
·实现快速检索录像文件及录像类型分类检索
·多种回放模式：慢放、快放、倒放及逐帧播放
·回放录像时可以显示事件发生的准确时间
·单画面全屏回放时可选择画面任一区域进行局部放大播放该区域的录像
网
络
操
作
功
能
·可通过网络进行远程实时监视
·云台控制
·录像查询及实时回放
·系统设置参数的修改以及系统的软件升级
·远程的报警处理以及系统日志查看等功能
·采用嵌入式TCP/IP协议及嵌入式操作系统，可以直接通过Windows自带的IE浏览器访问
·管理模式：采用多级用户管理，密码方式确保合法用户方可登录，灵活便捷根据需要设置不同权限的用户组及用户
报
警
联
动
功
能
·具备16路外部电压量报警输入,并具备视频丢失报警、动态检测报警、报警设备可以是烟感探测器、温感探测器、红外探测器等
·具备多路继电器开关量报警输出，便捷实现报警联动及现场的灯光控制
·报警输入及报警输出接口皆具有保护电路，确保主设备不受损坏
通
讯
接<, /DIV>
口
·具备专用接口，实现报警输入和云台控制
·具备RS232接口，可扩展键盘的连接实现主控，以及与电脑串口的连接进行系统维护和升级，以及矩阵控制等
·具备一个标准以太网接口，实现网络远程访问功能
云
台
控
制
·支持通过RS485通讯的云台解码器
·可扩展多种解码协议，便于实现云台和球机控制功能
智
能
操
作
·鼠标操作功能
·菜单中对于相同设置可进行快捷复制粘贴操作

5.5产品特点
1、    采用完整的H.264压缩算法，在低码流的情况下实现高清晰度的录像存储以及网络传输。
2、  每路音视频可实现全实时（25帧/秒）录像，具有较好的图像质量，画质可根据需要调节，具备6档画质，码流从128k/s到1024k/s任意选择。
3、       支持多区域移动侦测，每个通道可独立设置移动侦测区域，并具备视频信号丢失和黑屏遮挡报警
4、  采用了windows用户组的概念，本地和网络同时具有多级用户管理功能，每个用户组和用户的权限都可以设定，可以具体到每一个通道的查看权限等等。
5、  录像查询回放操作方便。可根据日期、时间和视频通道标号进行便捷的检索，具有正常、快放、慢放、逐帧播放的基本功能，回放时可采用鼠标拖拉的方式。
6、    具备数字水印技术，采用独特文件格式，无法删除和篡改数据，和DVR专用硬盘配合使用具备更好的效果，可延长硬盘2倍以上
7、    对于意外断电通道干扰等意外事故，可来电后自动重启，进入断电前状态，无需人工干预且录像文件不会丢失。
8、    客户端登陆具有三级用户权限设置和系统操作口令保护，可有效放置非法侵入和非授权用户的访问。
9、    具有良好的扩展性和与其他系统的兼容性，日后系统扩展，只需增加相应路数的硬盘录像机即可。
10、              具有USB备份接口，可通过刻录机，优盘，移动硬盘等对硬盘数据进行备份，也可通过网络进行下载后备份。<, /DIV>
11、              可通过网络进行录像查询。系统采用硬盘作为图像数据存储设备，无需人员对存储介质进行管理和派送，可通过网络进行录像查询、播放和光盘备份，查询时可根据时间快速查找，硬盘经过多次拷贝、重放不会影响画面质量；

支持USB的鼠标操作
大华公司的机器标配鼠标，USB接口即插即用，极大的方便了用户的操作使用，具有全中文菜单注释功能，用户不用使用说明书就可轻易掌握操作技巧
自主研发的DHFS文件格式
DHFS是大华自主研发的硬盘格式，具有不可破坏性，自动修复，无磁盘碎片等等优点，普通的PC无法识别，数据加密性好
嵌入式LINUX系统
    采用嵌入式操作系统，操作菜单更加丰富，新的Linux操作系统，突破一代产品网络传输能力，支持更多传输协议，更适用于大型系统的联网
硬盘采用分时启动和休眠技术
由于海量硬盘的产生，电源功率的局限性越来越突出，我们引入了的分时启动的概念，避免了硬盘启动时瞬间电流过大的问题。大华DVR在硬盘管理上，由于采用了DHFS的格式，支持硬盘休眠等先进技术，延长硬盘寿命
录像查询方便，可以准确定位
录像查询具有多种方式，可直接输入年、月、日、时、分进行录像的准确定位，也可以直接使用鼠标任意拖动录像进度条，调看录像简洁方便，容易操作。
网络设置或更改方便
进行网络IP更改直接保存生效，无需重启机器，且具备HTTP端口和TCP端口可设功能，轻松实现联网功能。
网络传输可单独设置预览带宽，不影响本地录像画质
网络传输，可以采用多画面预览传输，带宽可单独调节，可实现网络独立编码不影响本地录像画质。
断电重启不丢失断电前录像
意外断电时，重新来电系统自动进入断电前工作状态，且能够完整保存断电前一秒的文件，决不会丢失录像资料。

2、室外高速球形摄像机
2.1产品名称
室外高速球形摄像机
2.2产品图片

3.3产品特点
p      独有三维智能定位
与大华DVR结合，通过鼠标点击图像某一点或某一区域, 即可将该点视频画面转移至屏幕中心，场景也随之放大,便于跟踪车辆、行人等移动物体
p      远程485总线升级
可通过485接口直接进行无拆卸软件升级，其它品牌的球机需将电脑等升级设备带到高速球下面，用升降机把机芯拆卸下来升级，然后再安装
p      隐私保护
为保护他人隐私，摄像机可将画面内出现的目标遮蔽，随着球机的移动和镜头的缩放，隐私点也随之变化，使得遮挡块固定遮挡设定的位置
p      高清晰度摄像机
利用内置式自动对焦变焦镜头，高清晰的摄像机可在各种环境条件下监控活动目标，精度更高，数字图像更清晰、鲜明
p      联动报警
联动方式灵活多样，每个通道的报警可联动到任意预置点、自动巡航/巡迹/线扫路线
p      背光补偿
摄像机镜头在强光背景下可自动对较黑暗的目标进行亮度补偿，从而获得清晰的图像
2.4品质特点
浙江大华智能球机关键部件均采用国际知名品牌的高品质部件。
1、在一些影响球机工作性能的关键部位，如：马达驱动、一体化机芯、电子滑环，均采用了世界知名品牌的产品；
2、世界知名品牌的耐能全景不变形透明球罩，透光率高；
3、意大利麦高迪（MEGADYNE）的传动皮带内嵌金属丝，能有效的延长皮带的使用寿命；
4、日本NSK的轴承，抗冻能力强，球机在不带加热器情况下，零下40度冷启动工作正常；
5、世界知名品牌的步进电机和风扇，风扇可连续无故障工作时间50000小时，并带故障报警功能，报警信息可实时显示在图像上，风速强劲，使球内空气均匀的对流循环、有效散热，在寒冷的环境下配合加热器使用，除霜效果非常明显；

2.5技术规格

型号
参数

SD6163H（室内型）
SD6063H（室外型）
SD6165H（室内型）
SD6065H（室外型）
SD6166H（室内型）
SD6066H（室外型）
图像传感器
1/4英寸 Sony Exview CCD
1/4英寸 Sony Super HAD CCD
1/4英寸 Sony Exview CCD
视频制式
PAL/NTSC
PAL/NTSC
PAL/NTSC
像素数
44万像素
74万像素
44万像素
分辨率
470TVL
470TVL
470TVL
日夜功能
支持日夜自动转换
支持日夜自动转换
支持日夜自动转换
镜头特性
18倍光学变焦，f = 4.1mm（广角端）～73.8mm（远端），F1.4~F3.0
可视角度：48º～2.8º
26倍光学变焦，f = 3.5mm（广角端）～91mm（远端），F1.6～F3.8
可视角度：42º～1.6º
36倍光学变焦，f = 3.4mm（广角端）～122.4mm（远端），F1.6～F4.5
可视角度：57.8º～1.7º
光学变倍
18倍
26倍
36倍
数字变倍
12倍（216倍变焦）
12倍（312倍变焦）
12倍（432倍变焦）
照度
Color 0.7Lux/F1.4
B/W 0.001Lux/F1.4
（ICR ON）
Color 0.7Lux/F1.6
B/W 0.001Lux/F1.6
（ICR ON）
Color 0.1Lux/F1.6
B/W 0.01Lux/F1.6
（ICR ON）
信噪比
大于50dB
大于50dB
大于50dB
伽马校正
0.45
0.45
0.45
增益控制
自动/手动
自动/手动
自动/手动
白平衡
自动/手动
自动/手动
自动/手动
电子快门
1～1/10000秒，22档
1～1/10000秒，22档
1～1/10000秒，22档
背光补偿
开/关
开/关
开/关
支持图像效果
电子翻转、反转、镜像
电子翻转、反转、镜像
电子翻转、反转、镜像
附加功能
N/A
N/A
慢曝光响应、超宽动态
手动控制速度
水平：0.05º ~180º/秒
垂直：0.05º ~120º/秒
水平：0.05º ~180º/秒
垂直：0.05º ~120º/秒
水平：0.05º ~180º/秒
垂直：0.05º ~120º/秒
旋转角度
水平0º ~360º连续旋转，
垂直-2º ~92º，
自动翻转180º后连续监视
水平0º ~360º连续旋转，
垂直-2º ~92º，
自动翻转180º后连续监视
水平0º ~360º连续旋转，
垂直-2º ~92º，
自动翻转180º后连续监视
到达任
