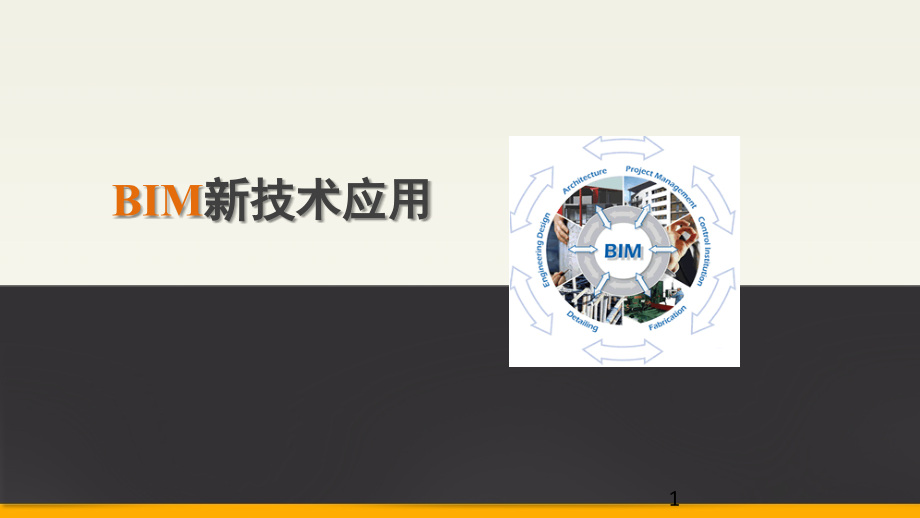

BIM新技术应用演示幻灯片.ppt

Haga clic para modificar el estilo de ttulo del patrn,Haga clic para modificar el estilo de texto del patrn,Segundo nivel,Tercer nivel,Cuarto nivel,Quinto nivel,*,Haga clic para modificar el estilo de ttulo del patrn,Haga clic para modificar el estilo de texto del patrn,Segundo nivel,Tercer nivel,Cuarto nivel,Quinto nivel,*,*,Haga clic para modificar el estilo de ttulo del patrn,Haga clic para modificar el estilo de texto del patrn,Segundo nivel,Tercer nivel,Cuarto nivel,Quinto nivel,*,*,Haga clic para modificar el estilo de ttulo del patrn,Haga clic para modificar el estilo de texto del patrn,Segundo nivel,Tercer nivel,Cuarto nivel,Quinto nivel,*,*,Haga clic para modificar el estilo de ttulo del patrn,Haga clic para modificar el estilo de texto del patrn,Segundo nivel,Tercer nivel,Cuarto nivel,Quinto nivel,*,*,BIM,新技术应用,1,1,of,109,BIM,美国、新加坡、日本、韩国等多个国家已在建筑行业提出了,BIM,应用要求，并建立了相关的,BIM,企业级和行业级应用标准。,我国建筑、水电等行业,BIM,应用相对成熟，已在全力推广,BIM,技术的应用。,2013,年,5,月,24,日，铁路总公司卢春房副总经理召集各大铁路设计单位召开了“铁路勘察设计,BIM,应用技术研讨会”，专题讨论了如何应用,BIM,技术促进铁路建设信息化，进一步明确了加强,BIM,技术在未来铁路工程建设项目中的应用目标和工作部署。,一.背景,2,2,of,109,BIM,一.背景,住建部,2011-2015,年信息化发展纲要,中明确了“十二五”期间信息化发展的,总体目标,：基本实现建筑企业信息系统的普及应用，加快建筑信息模型（,BIM,）、基于网络的协同工作等新技术在工程中的应用，推动信息化标准建设，促进具有自主知识产权软件的产业化，形成一批信息技术应用达到国际先进水平的建筑企业。,3,3,of,109,BIM,一.背景,中国中铁股份有限公司召开的,2013,年度总工程师会议暨,BIM,技术推广应用会议,及中铁二局股份公司,2013,年,9,月,29,日在成都召开的,信息化建设工作会议,，明确指出：大力推进,BIM,新技术,在工程设计、施工、管理等领域的应用，提升公司核心业务管控水平及效益。,4,4,of,109,BIM,一.背景,基于以上背景，中铁二局股份有限公司决定在股份公司内大力推广,BIM,新技术，在二公司、五公司及房地产公司三个较有特点的子公司先行试点，进而在全局全面推广应用。,五公司试点项目依托于,林织铁路纳界河大桥,。,5,5,of,109,BIM,二.,BIM,BIM,（Building Information Modeling，即:建筑信息模型），是利用数字模型对项目进行,设计、施工、运营,的过程。包含了项目所有的,几何、物理、功能和性能,信息，项目不同的参与方在项目的各个阶段可以基于同一模型，利用和维护这些信息进行协同工作，对项目进行各种类型和专业的计算、分析和模拟，以实现,“,做功能好的项目，做没有错的项目，做没有意外的工作，做精细化的预算，做性能好的项目”。,6,6,of,109,BIM,二.,BIM,BIM,这一方法和理念由,欧特克公司,在,2002,年率先提出。,BIM,是指基于最先进的三维数字设计解决方案所构建的“,可视化,”的数字建筑模型，为设计师、建筑师、工程师、开发商乃至最终用户等各环节人员提供“模拟和分析”的科学协作平台，帮助他们利用三维数字模型对项目进行设计、建造及运营管理。,对于设计师和工程师而言，应用,BIM,不仅要求将设计工具实现从二维到三维的转变，更需要在设计阶段贯彻协同设计、绿色设计和可持续设计理念。其最终目的是使得整个工程项目在设计、施工和使用等各个阶段都能够有效的实现节省能源、节约成本、降低污染和提高效率。,7,7,of,109,BIM,二.,BIM,BIM,的技术核心是一个由计算机三维模型所形成的数据库，不仅包含了设计师的设计信息，而且可以容纳从设计到建成使用，甚至是使用周期终结的全过程信息，并且各种信息始终是建立在一个三维模型数据库中。,BIM,可以持续即时地提供项目设计范围、进度以及成本信息，这些信息完整可靠并且完全协调。建筑信息模型（,BIM,）能够在综合数字环境中保持信息不断更新并可提供访问，使建筑师、工程师、施工人员以及业主可以清楚全面地了解项目。这些信息在建筑设计、施工和管理的过程中能促使加快决策进度、提高决策质量，从而使项目质量提高，收益增加。,8,8,of,109,BIM,二.,BIM,9,9,of,109,BIM,二.,BIM,3D=,三维模型,10,10,of,109,BIM,二.,BIM,BIM5D,概念,在建筑工程施工建造过程中，以建筑,3D,信息模型为基础，把造价信息纳入到模型中，形成建筑成本（造价）信息模型,CBIM,。基于,CBIM,，可以任意看到进度、资源、资金、成本的情况，通过 技术、方案等调整推演项目执行过程，达到动态调整管理项目！同时，应用建筑成本信息模型解决当前招投标阶段、施工过程、审核结算等的进度和资源的管理控制、工程量计量、预算编制等 需求，为从业人员或项目管理产品提供核心基础数据服务。,11,11,of,109,BIM,二.,BIM,BIM,生命全周期应用,12,12,of,109,BIM,二.,BIM,BIM,全周期应用：,按流水段划分,BIM,模型，配合工程进度、结合成本和资源信息，实现基于,BIM5D,的进度管理、合同管理以及施工模拟。,13,13,of,109,BIM,BIM,是从美国的建筑业发展起来，逐渐扩展到欧洲、日韩等发达国家。从应用领域上看，国外已经将,BIM,技术应用在建筑工程的设计、施工以及建成后的维护和管理阶段，相应的应用软件已经日趋成熟，其应用价值和应用潜力都得到了验证。其中，又以美国的应用最为广泛和深入。,三.国内外现状,1.,国,外,现状,14,14,of,109,BIM,三.国内外现状,1.,国,外,现状,15,15,of,109,BIM,三.国内外现状,1.,国,外,现状,任务,CAD,（小时）,BIM,（小时）,节约小时数,节约时间,示意图设计,190,90,100,53%,设计开发,436,220,216,50%,施工文档制作,1023,815,208,20%,检查与协调,175,16,159,91%,总计：,1824,1141,686,Lott+Barber Architects公司BIM应用前后对比,16,16,of,109,BIM,三.国内外现状,巴西土木公司在大型政府项目中应用,BIM,：使用,BIM,工具开发了数套可持续设计备选方案，包括水道引流、排水系统和交通流量方案。设计团队将现有地理信息系统,(GIS),和勘测数据集成到,BIM,模型中，高效地创建、可视化和评估各种设计方案。,BIM,设计流程让设计团队更迅速地针对设计决策和变化做出响应，确保了施工进度，避免了工程因受到亚马逊河季节性洪水的限制而导致停工。,1.,国,外,现状,17,17,of,109,BIM,哈雷,戴维森摩托博物馆：利用,BIM,相关技术来协助完成合并和隐藏内部构件，最大程度减少复杂的机械、电气和管道设备系统造成的视觉干扰等问题，有效平衡了外观设计方案。,1.,国,外,现状,三.国内外现状,18,18,of,109,BIM,澳大利亚,Tulalip,度假酒店：在项目过程中采用,BIM,技术，从而加强了业主、建筑设计师、分包商乃至现场技术人员之间的合作，使项目信息,请求减少了,30%,，剪力墙制作,效率提高了,26%,。同时，项目小组基于,BIM,技术推行“边设计、边施工”的快速通道方法，在设计文件完成,60%,时即开始施工，短短,22,个月内即实现项目交付，,进度超前,3,个月,。,1.,国,外,现状,三.国内外现状,19,19,of,109,BIM,伦敦奥运主体育场项目：该项目是,2012,年奥运会主体育场，功能众多，结构复杂，采用,BIM,技术，将整个项目全过程中的各项数字信息与三维电子信息相关联，形成了整个数字信息库，并随着项目过程的延续而延续，为项目的各项活动提供了可靠的互相关联记录，通过,BIM,工具高效的利用这些记录，达到了提高质量、提高效率、降低成本的效果。,1.,国,外,现状,三.国内外现状,20,20,of,109,BIM,2.,国,内,现状,在中国大陆，,BIM,应用还处于初级阶段。,2011,年相关调研机构对建筑行业的,BIM,应用状况调研结果为：,(,l),大部分业内同行听到过,BIM,。,(2),有相当大比例的同行认为,BIM,就是一种软件。,(3),有一定数量的项目和同行在不同项目阶段和不同程度上使用了,BIM,。其中最值得关注的是，作为中国在建的第一高楼，上海中心项目对项目从设计、施工和运营的全过程,BIM,应用进行了全面规划，成为第一个由业主主导，在项目全生命周期中应用,BIM,的标杆。,三.国内外现状,21,21,of,109,BIM,2.,国,内,现状,(,4),建筑业企业（业主、地产商、设计、施工等）和,BIM,咨询顾问不同形式的合作是,BIM,项目实施的主要方式。,(,5)BIM,已经渗透到软件公司、,BIM,咨询顾问、科研院校、设计院、施工企业、地产商等建设行业相关机构。,(,6),行业协会方面，中国房地产业协会商业地产专业委员会率先在,2010,年组织研究并发布了,中国商业地产,BIM,应用研究报告,，用于指导和跟踪商业地产领域,BIM,技术的应用和发展。,三.国内外现状,22,22,of,109,BIM,2.,国,内,现状,(,7),建筑业企业开始有对,BIM,人才的需求，,BIM,人才的商业培训和学校教育已经逐步开始启动。,(,8)BIM,在“十一五”已进入国家科技支撑计划重点项目，“十二五”投入力度更大。,(,9),建设行业现行法律、法规、标准、规范对,BIM,的支持和适应只有一小部分刚刚被提到议事日程，大部分还处于静默状态。,三.国内外现状,23,23,of,109,BIM,2.,国,内,现状,项目名称,项目典型特征,BIM,主要应用阶段,主要参与方,成效,存在问题,北京奥运会水立方,大型场馆、结构复杂,钢结构设计,中建国际设计顾问有限公司,实现设计内容协同一致；充分有效利用项目信息；缩短建设周期,需制定统一的工作标准及保持良好沟通,万科金色里程,大量采用预制混凝土构件,3D,模型墙体设计，建筑综合设计,上海中森建筑与工程设计顾问有限公司,墙体之间的关系一目了然；与甲方交流直观高效；缩短建筑周期,BIM,软件的线下服务、使用交流支持服务需完善,上海中心大厦,超高层建筑，各专业间协调量大,设计阶段，计划在全寿命周期推行,BIM,美,Gensler,设计公司，同济大学建筑设计研究院,3D,模型有利于设计深化的推进；促使协同工作方式、精细化分工,模型的标准问题；数据的流通问题；不同阶段,BIM,软件的并行、兼容问题。,天津港国际邮轮码头,异形、造型复杂，进度紧、安全要求高，涉及专业多,设计前期功能分析，设计阶段异形设计,中建国际设计顾问有限公司,9,天完成建筑、结构、机电全专业的建模及各专业间交互碰撞分析；两个月完成所有施工图；得到甲方肯定,未能组织从设计到施工到运营管理的完整工作流程,西溪会馆,建筑群组合复杂、高低错落、角度考究,应用与方案设计,齐欣建筑事务所,3D,模型直观地呈现建筑形态；实现有效团队沟通,未能在更深层次上使用,BIM,推动方案概念设计和项目管理,三.国内外现状,24,24,of,109,BIM,2.,国,内,现状,项目名称,项目典型特征,BIM,主要应用阶段,主要参与方,成效,存在问题,上海世博会德国国家馆,建筑造型和空间关系复杂，体量大，进度紧,深化设计阶段,上海现代建筑设计集团,不到半年完成所有深化设计；得到德方肯定,上海世博会德国国家馆,上海世博会奥地利国家馆,曲面形式多样、空间关系复杂，专业协调量大，进度紧,设计阶段,上海现代建筑设计集团,设计师,“,所见即所得,”,；大大缩短因设计变更的修改时间,上海世博会奥地利国家馆,上海世博会上汽通用企业馆,建筑造型和空间关系复杂，体量大，进度紧,辅助设计、建筑性能分析,上海现代建筑设计集团,拓展设计方面得到有效应用；为后期提供参考数据,上海世博会上汽通用企业馆,苏州星海生活广场工程,结构复杂、涉及工序多、立体交互作业多,深化设计，,BIM,模拟流程施工,上海安装专业设计集团,减少信息请求、大大节约人力、物力；减少专业协调，提高施工精度,苏州星海生活广场工程,中央音乐学院音乐厅,内部空间关系变化繁复，精细化要求高,空间、结构设计、声学分析,华通国际,BIM,建筑研究中心,完善声学效果；实现资源共享,中央音乐学院音乐厅,三.国内外现状,25,25,of,109,BIM,2.,国,内,现状,项目名称,项目典型特征,BIM,主要应用阶段,主要参与方,成效,存在问题,沈阳祥运热力办公楼,进度紧、空间形态复杂,设计阶段,沈阳市建筑设计院,直观实现空间设计,沈阳祥运热力办公楼,银川火车站工程,空间形体复杂，钢桁架形式多样,3D,建模、结构设计,设计方,可视化空间实体建模,银川火车站工程,广州珠江城大厦,超高层建筑，结构复杂,建筑设计、结构设计,美国,SOM,公司、广州市设计院,提前再现建筑物样貌；完全符合要求创建所有的钢结构；保证图纸的准确率，实现自动化加工。,广州珠江城大厦,上海迪士尼乐园（预建）,迪士尼经典的故事和卡通形象，城堡、花园与湖泊等异形建筑多,业主要求全寿命周期应用,BIM,技术,上海申迪（集团）有限公司,减少工程造价、节约建设成本；提前为业实现以运营管理为导向的理念；提供运营管理需要的有效信息；打造乐园独特魅力,上海迪士尼乐园（预建）,沈阳祥运热力办公楼,进度紧、空间形态复杂,设计阶段,沈阳市建筑设计院,直观实现空间设计,沈阳祥运热力办公楼,三.国内外现状,26,26,of,109,BIM,2.,国,内,现状,三.国内外现状,27,27,of,109,BIM,3.,轨道交通行业现状,相对于建筑、水电等行业，中国轨道交通行业的,BIM,应用还处于起步阶段，各铁路设计院、施工单位已逐步开展了部分,BIM,技术应用研究和试点工作。,三.国内外现状,28,28,of,109,BIM,4.,发展趋势,三.国内外现状,29,29,of,109,BIM,1.,三维建模,四.,BIM,应用价值,30,30,of,109,BIM,2.,建筑性能分析,四.,BIM,应用价值,31,31,of,109,BIM,3.,碰撞检查,四.,BIM,应用价值,32,32,of,109,BIM,3.,碰撞检查,四.,BIM,应用价值,33,33,of,109,BIM,4.,虚拟漫游,可以模拟人的动作，以第一视角的进行工程浏览，包括结构细节部分。,四.,BIM,应用价值,34,34,of,109,BIM,5.,工程量计算,四.,BIM,应用价值,35,35,of,109,BIM,5.,工程量计算,四.,BIM,应用价值,36,36,of,109,BIM,6.,现场协调管理,四.,BIM,应用价值,37,37,of,109,BIM,7.,构件预制加工,四.,BIM,应用价值,38,38,of,109,BIM,8.BIM5D,应用,四.,BIM,应用价值,39,39,of,109,BIM,9.,现场管理,通过,BIM,模型随时随地在,Ipad,或,WEB,端把控施工。,四.,BIM,应用价值,40,40,of,109,BIM,10.,设备管理,三.,BIM,应用价值,41,41,fo,109,BIM,通过协同平台全面管理项目各个生产环节，达到全面把控。,四.,BIM,应用价值,BIM,协同工作平台,42,42,of,109,BIM,四.,BIM,应用价值,斯坦福大学调研表明，,BIM,可以减少设计变更,40%,，提高施工现场劳动率,20%30%,。,调查统计,43,43,of,109,BIM,四.,BIM,应用价值,BIM,评价体系,44,44,of,109,BIM,四.,BIM,应用价值,斯坦福大学,BIM,评分表,45,45,of,109,BIM,五.关键技术,IFC/IDM/IFD,数据交换标准：要实现,BIM,的价值，就必须要做到不同项目成员之间、不同软件产品之间的信息交换，目前基于对象的公开信息交换标准格式包括,IFC,、,IDM,和,IFD,。,46,46,of,109,BIM,1.,三维协同设计技术：,三维协同设计是以三维数字技术为基础，以三维,CAD,设计软件为载体，不同专业人员组成的设计团队，为了实现或完成一个共同的设计目标或项目在一起开展工作，是一个知识共享和集成的过程，共同设计某一目标的专业人员能够共享数据、信息和知识。,五.关键技术,47,47,of,109,BIM,可视化技术能够把科学数据，包括测量获得的数值、图像或是计算中涉及、产生的数字信息变为直观的、以图形图像信息表示的、随时间和空间变化的物理现象或物理量呈现在设计者面前，使他们能够观察、模拟和计算。该技术是,BIM,能够实现三维展现的前提。,2.,可视化设计技术：,五.关键技术,48,48,of,地址：,中国,成都,通锦路三号,邮编：,610031,109,BIM,3.3S,技术,3S,技术是遥感技术,(,Remote sensing,，,RS),、,地理信息系统,(,Geography information systems,，,GIS),和全球定位系统,(,Global positioning systems,，,GPS),的统称，是空间技术、传感器技术、卫星定位与导航技术和计算机技术、通讯技术相结合，多学科高度集成的对空间信息进行采集、处理、管理、分析、表达、传播和应用的现代信息技术,是,BIM,成果的集中展示平台。,五.关键技术,49,49,of,109,BIM,4.,虚拟现实技术,虚拟现实,(Virtual Reality,，,VR),是利用计算机生成一种模拟环境，通过多种传感设备使用户“沉浸”到该环境中，实现用户与该环境直接进行自然交互的技术。它能够让应用,BIM,的设计师以身临其境的感觉，能以自然的方式与计算机生成的环境进行交互操作，而体验比现实世界更加丰富的感受。,五.关键技术,50,50,of,109,BIM,5.,数字化施工系统,数字化施工系统是指依托建立数字化地位基础平台、地理信息系统、遥感技术、工地现场数据采集系统、工地现场机械引导与控制系统、全球定位系统等基础平台，整合工地信息资源，突破时间、空间的局限，而建立一个开放的信息环境，以使工程建设项目的各参与方如业主单位、设计企业、施工企业、监理单位之间以前所未有的效率进行实时信息交流。,五.关键技术,51,51,of,109,BIM,6.,铁路物联网技术,铁路物联网（,The Internet of things,）是通过射频识别（,RFID,）、红外感应器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把任何与工程建设相关的物品与互联网连接起来，进行信息交换和通讯，以实现智能化识别、定位、跟踪、监控和管理的一种网络。它在,BIM,应用中主要起到采集施工原始信息，更新,BIM,模型的目的。,五.关键技术,52,52,of,109,BIM,7.,云计算技术,云计算是网格计算、分布式计算、并行计算、效用计算、网络存储、虚拟化和负载均衡等计算机技术与网络技术发展融合的产物。它旨在通过网络把多个成本相对较低的计算实体，整合成一个具有强大计算能力的完美系统，并把这些强大的计算能力分布到终端用户手中。是解决,BIM,大数据传输及处理的最佳技术手段。,五.关键技术,53,53,of,109,BIM,8.,信息管理平台技术,信息管理平台技术的主要目的是利用,BIM,模型中的数据来进行管理交互，以便让所有人都可以在一个统一的平台上完成各自需要的相关工作。信息管理平台技术需要通过定义和规范各种接口，并整合各种现有的信息化技术与系统。,五.关键技术,54,54,of,109,BIM,9.,数据库技术,BIM,技术的应用，将依托能支撑大数据处理的数据库技术为载体，包括对大规模并行处理（,MPP,）数据库、数据挖掘电网、分布式文件系统、分布式数据库、云计算平台、互联网、和可扩展的存储系统等的综合应用。,五.关键技术,55,55,of,109,BIM,10.,网络通讯技术,网络通讯技术是,BIM,技术应用的沟通桥梁，是,BIM,数据流通的通道，构成了整个,BIM,应用系统的基础网络。由于我国幅员辽阔、地质条件复杂的地理特点，可根据实际情况，利用手机网络、无线,WAPI,网络、无线电通讯等方案，实现工程建设的通讯需要。,五.关键技术,56,56,of,109,BIM,1.,业务范围,中国中铁业务覆盖勘察设计、施工安装、工业制造、房地产开发、资源矿产、金融投资等多个领域，现有项目包括铁路、公路、市政工程及其他、海外工程、勘察设计咨询、钢结构、道岔、轨行机械、工程机械、房地产开发等。,六.可行性分析,57,57,of,109,BIM,2.BIM,应用现状,六.可行性分析,单位名称,BIM,技术应用情况,中铁二院,（,1,）研发了基于数字地球的铁路三维空间选线系统；,（,2,）铁路工程三维地质建模与可视化系统研究；,（,3,）研发了三维仿真可视化系统；,（,4,）研发了测绘数据集成共享平台；,（,5,）开展了三维模型和动画渲染技术研究；,（,6,）完成了数字化施工系统的整体架构；,（,7,）参与了中国铁路总公司,BIM,相关的科研课题研究。,其它单位,待补充完善,58,58,of,109,BIM,3.SWOT,分析,六.可行性分析,（,1,）美、日、韩等发达国家,BIM,应用已初具规模，已有多家政府机关、大型公司及高等院校致力于,BIM,在各领域的研究、普及和应用；,（,2,）国际国内越来越多的企业已经意识到,BIM,技术应用的重要性，纷纷开展研究和探索。谁走在前谁就占先机，这就要求中国中铁必须加快应用研究步伐。,（,1,）全球建筑市场整体向好为,BIM,技术的推广应用提供了市场保障；,（,2,）,BIM,技术在全球范围内正逐渐兴起，需求见涨；,（,3,）国家对,BIM,技术基础性研究及推广应用的大力支持；,（,4,）国内,BIM,技术应用尚未完全展开，现在投入可带来更多商机,;,（,5,）国家加大节能减排力度，加快淘汰落后产能，这将进一步推进国内绿色建筑设计变革，带来,BIM,技术应用的巨大商机。,（,1,）中国中铁下属企业数量多、管理层级多、管理链条长，管理还比较粗放，,BIM,应用推广协调难度大；,（,2,）,BIM,技术在中国中铁的应用尚处于起步阶段，业务流程不配套、相关政策、人才资源欠缺；,（,3,）,BIM,实施标准和管理规范缺乏。,（,1,）参与了建筑工程的全生命周期，具有丰富的工程建造实施经验；,（,2,）拥有专业齐全的技术人才；,（,3,）强大的创新能力，多项发明专利。拥有,2,个国家重点实验室、,4,个博士后工作站，,14,家国家认可的检测实验中心，,2,个国家认定的技术中心和,17,个省部认定的技术中心，,6,个专业研发中心；,（,4,）一定的,BIM,应用实践基础。,S,W,T,O,59,59,of,109,BIM,4.,分析结论,六.可行性分析,中国中铁所从事的业务范围适宜应用,BIM,技术，具有内部优势和外部机会。同时，,BIM,技术发展迅速，欧特克、达索、奔特力等厂商的,BIM,产品已在建筑、水电等行业内得以成功应用，其技术条件和软件平台成熟，且整体环境向好，正是中国中铁开展,BIM,技术应用的最佳时机。因此，中国中铁应对,BIM,技术进行总体规划，科学推进,BIM,技术应用实践，逐步建立企业,BIM,技术应用相关标准以及与之配套的实施指南与规范，抓紧时机抢占新技术应用制高点，构建企业长期持续发展的驱动力。,60,60,of,109,BIM,五.,BIM,技术应用推进原则,统筹规划，分步实施,由点到面，稳步推进,兼收并蓄，集成创新,资源整合，知识共享,1,2,3,4,61,61,of,109,BIM,六.应用目标,对建设项目从规划、勘察、设计到施工的全生命周期进行,BIM,技术应用，促进企业资源整合、知识共享、流程再造、经营模式创新、价值链重组，为实现中国中铁“全国最大建筑工程承包商、力争世界建筑企业第一、进入并稳居世界企业百强企业级”战略目标提供保障。,62,62,of,109,BIM,六.应用目标,BIM,技术应用阶段目标如下：,（,1,）,2013,年,-2015,年底，实现各业务领域试点工程,BIM,技术应用，达到工点,BIM,应用能力成熟度,5,级。,（,2,）,2016,年,-2018,年底，实现中国中铁下属各企业,BIM,技术的全面应用，达到子公司级,BIM,应用能力成熟度,6,级。,（,3,）,2019,年,-2020,年底，在中国中铁范围内完成,BIM,技术的整合应用，达到整体,BIM,应用能力成熟度,7,级。,（,4,）,2021,年起，每,5,年为一个周期持续优化改进，最终整体,BIM,应用能力成熟度达到,10,级。,63,63,of,109,BIM,七.技术解决方案,总体技术架构,基本技术路线和设计思想,该技术架构以云计算技术为基本技术路线，以在云平台进行,BIM,综合应用为基本思想。,根据业务内容和服务对象的不同，在云平台上建立中国中铁内、外部的应用服务。,层共分为软件即服务（,SaaS,）、平台即服务（,PaaS,）、基础设施即服务（,IaaS,）三个层。,64,64,of,109,BIM,七.技术解决方案,总体技术架构,软件即服务层的建立，可为建设项目各应用系统的建立提供基于,BIM,的应用服务，最终以应用系统的形式实现项目从规划、设计、施工全生命周期的管理。根据应用范围的不同，分为内部应用服务和外部应用服务两类。,软件即服务层,65,65,of,109,BIM,七.技术解决方案,总体技术架构,软件即服务层,66,66,of,109,BIM,七.技术解决方案,总体技术架构,平台即服务层是可定制化研发的中间件平台，将软件研发的平台作为一种服务提供给软件即服务层，并由软件即服务层最终以应用系统的形式提交给用户。,平台即服务分为两类服务，一是公用平台服务，二是,BIM,平台服务。公用平台服务和,BIM,平台服务共同服务于整个基于,BIM,的技术架构，为实现软件即服务层提供平台支撑，缺一不可。,软件即服务层,67,67,of,109,BIM,七.技术解决方案,总体技术架构,软件即服务层,68,68,of,109,BIM,七.技术解决方案,总体技术架构,基础设施即服务通过网络向用户提供计算机（物理机和虚拟机）、存储空间、网络连接、负载管理和防火墙等基础资源。该层分为基础服务、基础架构两个子层。,软件即服务层,69,69,of,109,BIM,七.技术解决方案,应用系统整体结构,应用系统整体结构内的系统分为基于,BIM,的内部系统和基于,BIM,的外部系统两大类。基于,BIM,的内部系统根据应用单位分工和工程阶段的不同分为三类：勘察设计类系统、施工管理类系统、整体集成类系统，为中国中铁内部企业所使用。,70,70,of,109,BIM,七.技术解决方案,应用系统整体结构,应用系统整体结构内的系统分为基于,BIM,的内部系统和基于,BIM,的外部系统两大类。基于,BIM,的内部系统根据应用单位分工和工程阶段的不同分为三类：勘察设计类系统、施工管理类系统、整体集成类系统，为中国中铁内部企业所使用。,71,71,of,109,BIM,七.技术解决方案,平台及基础设施架构,硬件整体架构,采用云计算的方式统一架构各种层次的服务，在中国中铁范围内构建,BIM,数据中心，采用,VPN,虚拟专用网等技术实现数据的安全传输。,72,72,of,109,BIM,七.技术解决方案,73,73,of,109,BIM,七.技术解决方案,平台及基础设施架构,应用接入架构,云服务平台由分布在全国各地的服务器主机虚拟化为若干云主机组成。可采用公有云和私有云两种架构方案。采用公有云架构方案，通过向云服务提供商租用云主机来实现。采用私有云方案，由中国中铁自建一套云平台，建议在东北、西北、西南、华南、华中、华东和华北,7,个区域内各选择一个中心城市作为应用接入中心。,74,74,of,109,BIM,七.技术解决方案,75,75,of,109,BIM,七.技术解决方案,平台及基础设施架构,数据中心架构,应用系统的正式数据全部集中存储于中国中铁的数据中心内，数据中心主要包括数据库系统和存储备份系统。为了保证系统数据的安全可靠性，建议再建立一个数据异地容灾中心。,76,76,of,109,BIM,七.技术解决方案,77,77,of,109,BIM,七.技术解决方案,平台及基础设施架构,网络安全架构,由于云端应用服务器和大部分用户地理位置分散，且依赖于网络进行通信，安全风险大，故应注意入侵检测和防护，做好通信安全、平台安全、应用系统安全、数据安全等工作。,78,78,of,109,BIM,七.技术解决方案,79,79,of,109,BIM,七.技术解决方案,主流,BIM,技术解决方案分析,现状,：,国内,BIM,软件市场主要有欧特克、,Bentley,、达索系统等,主流厂商都基本具备实施,BIM,解决方案的能力,主流厂商其产品和服务上或多或少都存在一些缺陷，需在实际应用时处理不同厂商数据兼容性的问题，大力加强其本地化、信息交互标准化、适应行业特性化等方面的完善和改进。,80,80,of,109,BIM,七.技术解决方案,主流,BIM,技术解决方案分析,建议：,采用达索公司的技术解决方案作为站前专业,BIM,应用基础平台，采用欧特克公司的技术解决方案作为站后专业,BIM,应用基础平台，并在此基础上根据应用需求进行二次开发，最终集成整合到整个中国中铁,BIM,技术应用解决方案中。,81,81,of,109,BIM,八.推进方案,实施路线,阶段,企业,类别,起步阶段,（,2013-2015,年底）,深入阶段,（,2016-2018,年底）,整合阶段,（,2019-2020,年底）,巩固阶段,（,2020,年之后）,股份公司,制定,BIM,技术应用方案和相关政策；,前期筹备，包括,BIM,咨询和探讨、组建中铁,BIM,技术应用团队、组织调研等；,组织下属企业进行,BIM,技术应用研究，支持参与行业标准制定。,根据国家行业标准，制定中铁下属企业全面推广,BIM,应用实施指南；,建设项目全生命周期组织指挥管理系统和公众信息发布平台；,制定基于,BIM,技术应用的企业标准；,建立云平台和数据中心，实现全中国中铁基础设施的整合、集成。,持续优化改进,勘察设计,制定企业,BIM,技术应用方案；,组建企业,BIM,技术应用团队；,初步建立,BIM,应用基础设施；,选择或研发,BIM,应用设计软件；,积极参与,BIM,技术应用试点和技术研究；,争取参与行业设计相关标准制定；,探索企业内部,BIM,技术业务流程、行为规范和数据接口关系。,总结经验，企业内,BIM,推广应用；,梳理企业内,BIM,应用设计及管理流程；,选定或开发适合本企业的,BIM,协同设计平台；,制定专业间数据接口标准、设计行为标准、设计资源标准、设计交付标准；,建成企业,BIM,应用基础设施。,在本企业,BIM,协同设计平台基础上，开发外部协调接口；,完善基于,BIM,设计和管理的相关标准；,实现企业内、外部协同工作基础设施的互联互通。,施工企业,制定企业,BIM,技术应用方案；,组建企业,BIM,技术应用团队；,初步建立,BIM,应用基础设施；,选择或研发,BIM,应用软件；,积极参与,BIM,技术应用试点和技术研究；,争取参与行业施工相关标准制定；,探索企业内部,BIM,技术业务流程、行为规范和数据接口关系。,总结经验，企业内,BIM,推广应用；,梳理企业内,BIM,应用施工及管理流程；,选定或开发适合本企业的,BIM,施工组织管理平台；,制定工序间数据接口标准、施工行为标准、施工资源标准、竣工交付标准；,建成企业,BIM,应用基础设施。,在本企业,BIM,施工及组织管理平台基础上，开发外部协同接口；,完善基于,BIM,施工和管理的相关标准；,实现企业内、外部协同工作基础设施的互联互通。,82,82,of,109,BIM,八.推进方案,团队建设,中国中铁BIM技术应用组织结构图,83,83,of,109,BIM,八.推进方案,团队建设,下属企业,BIM,技术推广团队组织结构图,84,84,of,109,BIM,八.推进方案,团队工作模式,工作模式,并行模式,串行模式,融合模式,示意图,说明,在原设计,/,施工团队按传统的方式开展工作的同时，,BIM,应用组同步在原设计,/,施工团队工作基础上进行,BIM,的技术应用，两者无明显的阶段成果交付关系，其工作接口和进度计划通过组织协调组和原设计,/,施工团队的上级领导协商确定。,原设计,/,施工团队按传统方式完成一个阶段的工作后，再由,BIM,应用组在此基础上进行,BIM,技术的应用，当,BIM,应用组的工作完成后，再交由原设计,/,施工团队继续下阶段的工作，如此反复，直至工作完成。两者存在明显的阶段成果交付关系，其工作接口和进度计划通过组织协调组和原设计,/,施工团队的上级领导协商确定。,BIM,应用组和原设计,/,施工团队有机的结合成一个团队来开展,BIM,技术应用工作，整个设计和施工的流程和,BIM,技术的应用无缝的结合在一起，不存在原设计,/,施工团队和,BIM,应用组的区分，团队内的工作接口和进度计划都由团队领导来确定。,优点,对原组织机构冲击较小，比较容易推广；,能提高工作质量。,对原组织机构冲击较小，能发挥各自团队的优势；,能提高工作质量和效率。,信息传递顺畅、不易脱节；,BIM,优势能得到充分发挥；,能提高工作质量和效率。,缺点,团队间协调工作量大，工作效率一般；,信息易脱节。,团队间协调工作量较大；,信息易脱节。,团队成员技术要求高；,团队培训难度大；,项目成本高。,85,85,of,109,BIM,八.推进方案,团队成员要求,技能要求,精通各类,BIM,软件,具备专业背景,很强的学习能力,开拓思维能力,1,2,3,4,86,86,of,109,BIM,八.推进方案,人员培训,普及型、基础性培训,业务拓展型培训,1,2,87,87,of,109,BIM,八.推进方案,内容及分工,中国中铁,BIM,技术应用是全公司自上而下的、贯穿铁路建设各个阶段的、多专业、分层次的新技术应用部署。其应用周期长、技术难度大，股份公司、下属企业和选定的合作伙伴需要分工明确，各自完成好自己的工作内容，也需要通力合作，方能达成目标。,88,88,of,109,BIM,八.推进方案,起步阶段,企业,类别,团队,工作内容,股份
