CDMA无线基站门禁安全管理系统

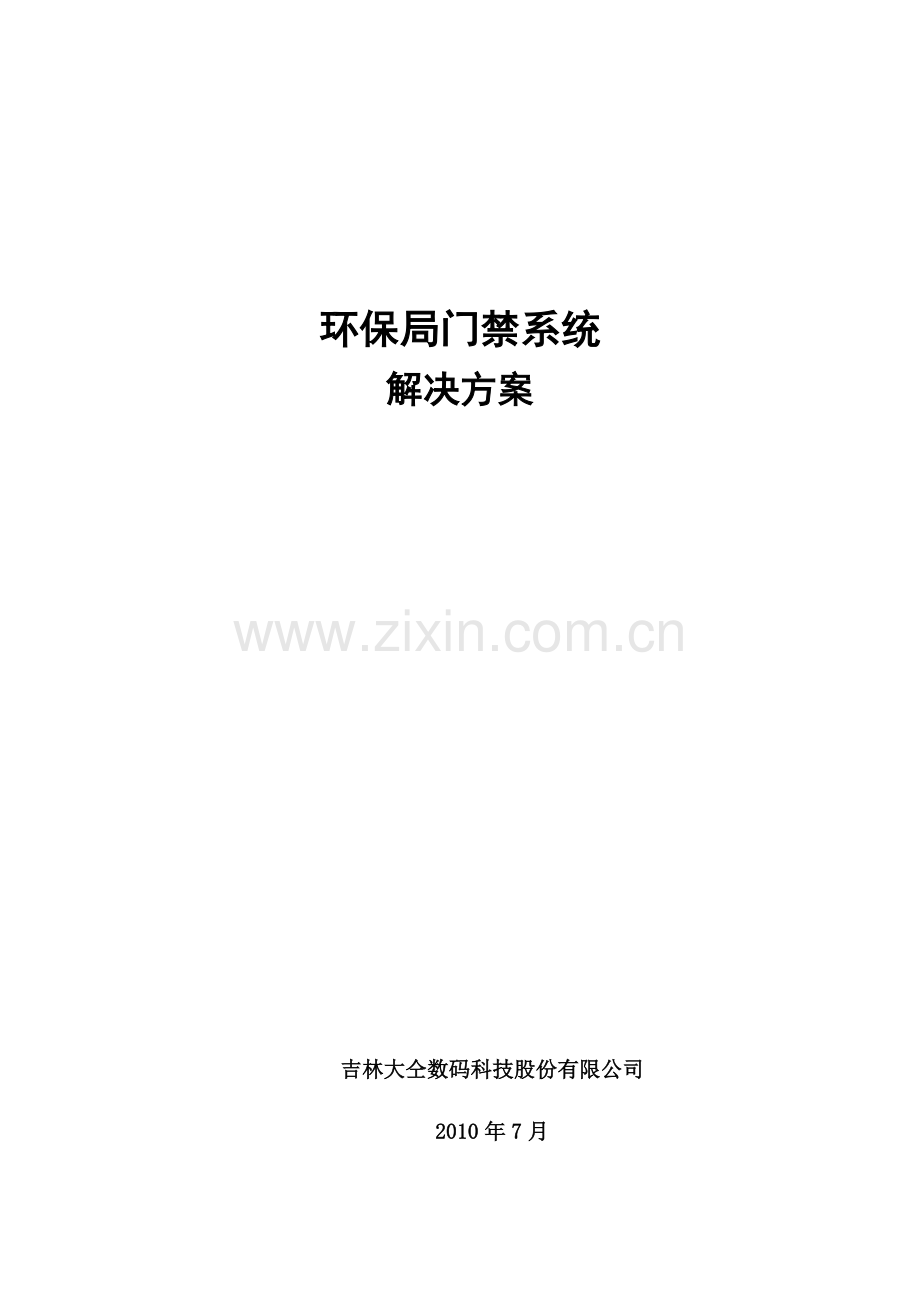

环保局门禁系统
解决方案

吉林大仝数码科技股份有限公司
2010年7月

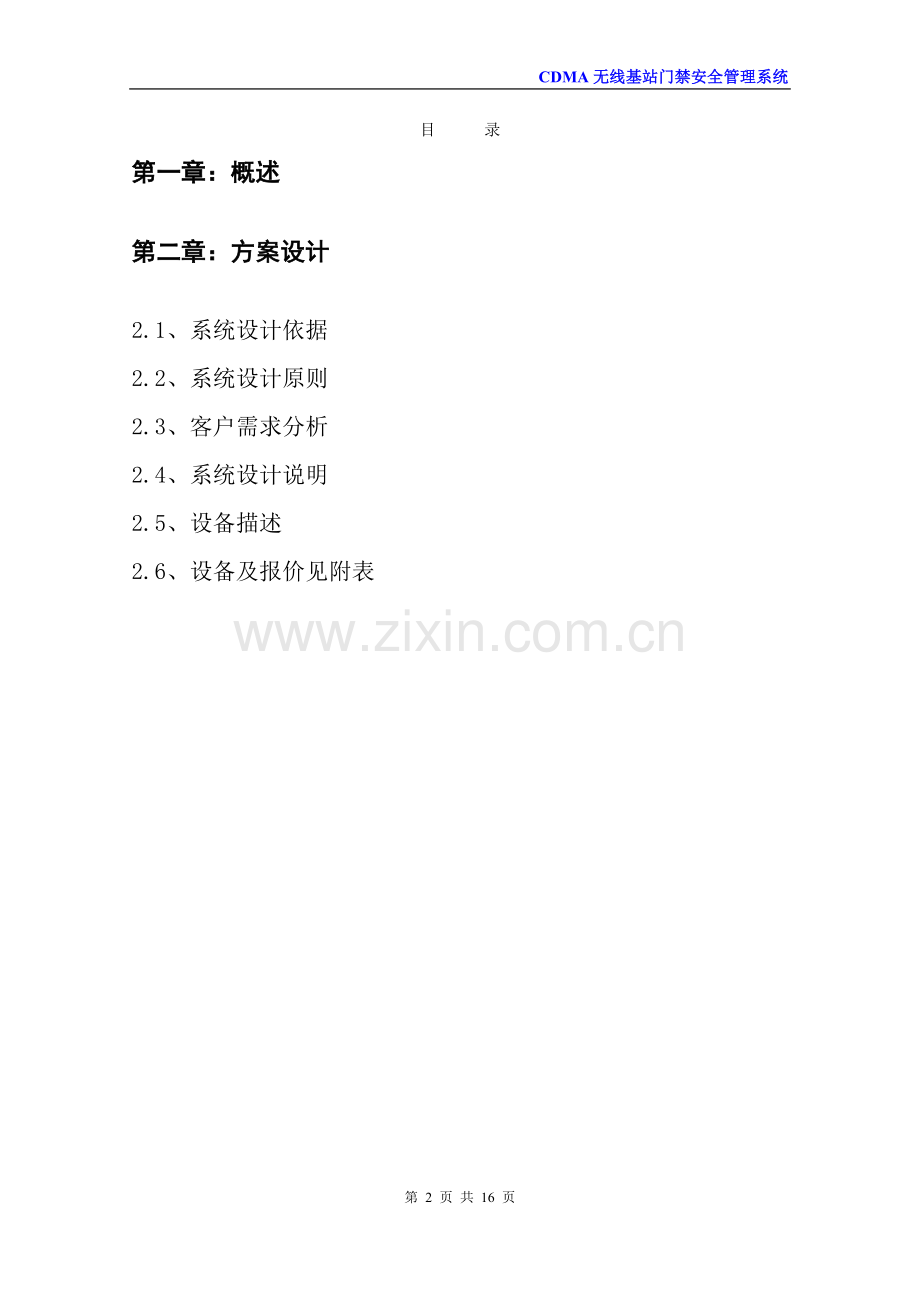

目 录
第一章：概述
第二章：方案设计
2.1、系统设计依据
2.2、系统设计原则
2.3、客户需求分析
2.4、系统设计说明
2.5、设备描述
2.6、设备及报价见附表

第一章：概述
目前，随着环保理念的不断提高，对河流、污水处理、工厂气体排放等监测行为的不断完善、随之环境监测站点数量不断增加，监测站的动力、环境监控系统与设备防盗等成为必须考虑的重要方面。维护人员可以通过监测站动力环境监控系统随时了解监测站设备运行状况、机房环境与安全情况。目前我们的室外环境监控站管理面临以下难题：
偷盗的日益猖狂，使监测站的数据采集设备、UPS电源的电池组面临着严重的挑战。
如何对设备维护人员进行有效监督，确保每一个工作人员都已定时、定点的进行了设备维护？
监测站的报警信息、人员出入信息无法进行有效及时的上传到管理中心，无法有效的对监测站安全进行监管。
从公共安全防范体系的角度来说，技防、人防和物防是公共安全防范体系缺一不可的条件。采用高科技的手段，有效的对防范的区域进行的管理，预防非法入侵、盗窃、抢劫等恶性事件的发生，是技防安全防范工程所需要解决的问题。利用智能化的综合保安系统可以有效地对重要区域进行科学有序的管理。如：无线门禁系统可以对重要的区域进行出入管理，报警联动信息上传，通过无线综合管理系统的智能化管理，不仅可以在一定程度上节省人力、物力资源的使用，而且可以做到安防一体化，更加方便、有效的达到了安全防范的目的。
第二章：方案设计
2.1、系统设计依据
《智能建筑设计标准》(DBJ08-47-95)
《商用建筑线缆标准》(EIA/TIA-569)
《民用建筑电气设计规范》（JGJ/T16-92）
《工业电视系统工程设计规范》（GBJ115-87）
《电气装置安装工程施工及验收规范》（GBJ23-90，92）
《民用闭路监视系统工程技术规范》（GB50198-94）
《安全防范工程程序与要求》（GA/T75-94）
《低压配电设计规范》(GB50054-95)
《商用建筑线缆标准》(EIA/TIA-569)
《建筑物防雷设计规范》(GB50057-2904)
2.2、系统设计原则
利用现代化的技术手段，贯彻预防为主，技防、人防和物防相结合的原则，充分发挥综合技术防范的能力。
严格贯彻执行国家发布实施的有关规范、标准，使工程设计不偏离规范化、标准化的轨道。
布防设计要突出重点，照顾全面。既要达到防范严密、常备不懈、无懈可击的防范效果，又要保证探测范围的有效性、可靠性，从而杜绝漏报警和最大限度地减少误报警。
设计方案要反映工程的全貌，既要体现方案的科学性、先进性、可靠性、实用性，又要达到自动化、智能化程度高、功能设置完善、综合防范能力强的目的。
适用性
当今科技发展迅速，可应用于一卡通系统的技术和产品可谓层出不穷，工程中选用的系统和产品都应能使用户得到实实在在的受益，并满足近期使用和远期发展的需要。在多种实现途经中，选择最经济可行的途经。
先进性
系统的设计和产品选用在投入使用时应具有一定的技术先进性，但不盲目追求尚不成熟的新技术或不实用的新功能，以充分保护用户的投资。
可靠性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。
实施的可行性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，并考虑行政主管部门归口管理的要求，使设计的方案现实可行。
标准化、开放性
标准化、开放性是信息技术发展的必然趋势，在可能的条件正点，设计中采用的产品都尽可能是标准化、具良好开放性的，并遵循国际上通行的通信协议。应用软件尽量采用已商品化的通用软件，以减少二次开发的工作量和利于日后的使用和维护。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。
数据安全
采取必要的措施保障内各智能化系统数据的安全。
易操作性
门禁管理系统是面向各种管理层次使用的系统，系统及其功能的配置以能给用户提供舒、安全、方便、快捷为准则，其操作应简便易学，而绝不能因“智能”而给用户带来不便，甚至烦恼。
2.3、客户需求分析
吉林市环保局共设有30个户外环境采集点，现需更改各采集点门为门禁系统。
能够实时监视网络线路及设备状态，系统采用分级结构，局部的损坏不会影响其它部分的正常工作。
系统有通行组的设定，同一部门的员工可通过设同一通行组获得该部门各门的通行权限，不必每个门进行设定。
系统支持通行时区的设定，并可对不同的节假日独立设定。
门禁系统网络结构要求具有高系统容错性，采用集中管理、分散控制管理模式，整个系统为模块化结构，方便系统扩容。
门禁点主要为单向控制，进门时刷卡，出门不用刷卡，按开门按钮开门。实时记录出/入人员的姓名、身份、时间、次数，可按时间、特定门、特定持卡人等进行检索查询，并自动生成报表。
所有门禁通过刷卡开门，合法用户可随时换卡，可设置持卡人拥有不同的权限，不同权限的人可进入的区域不同，也可以指定不同权限进入各个门的时效。
门禁系统的控制器在与控制主机失去通讯的异常情况下，可独立工作。
2.4、系统设计说明
根据上述客户需求，我们经过详细的研究分析，系统设计如下：
出于对客户需求的理解以及系统设计所遵循的原则，我们建议选用采用瑞晟无线门禁系统。
软件设计：监测站门禁管理系统中心软件采用SQL SERVER数据库，软件采用C/S架构，理论上软件对前端设备数量无限定。
通信模式：系统软件中心和前端控制器采用申请中断模式进行通信，只有软件有下传指令后才与控制器进行通信，控制器处于被动接收状态，或者控制器有刷卡或报警信息时才发送数据到管理中心，管理中心处于被动接收数据状态。从通信模式上看，系统支持前端设备数量不受限定。
传输数据量及时间：系统采用的是CDMA短信模式进行通信，一条短信发送的时间为3-6秒，一分钟能接收20条记录，一小时1200条记录，可根据监测站门禁的使用情况，如一天一个监测站的出入次数，或同一时间段有可能出现的出入次数及管理中心接收这些数据的时间来分配一个管理中心所管理前端的数量。如果对于同一时间出入各个监测站频率比较高，要求数据传输到管理中心时间比较短，可采用增加接收模块来实现分区域管理。
该无线门禁方案短信通信需使用当地运营商网络，通讯费由当地运营商另行收取，门禁控制器只有在有开门信息或报警信息时才触发无线模块发一条短信息，管理中心在对前端门禁控制器发送指令时触发管理中心无线模块发短信息，具体通信费用与环境监测点的维护次数相关。
方案优点：
满足客户当前所有需求；
可进行安防报警扩展；
可进行监测站环境监控。
方案缺点：价格相对脱机式门禁系统较贵。
系统设计组成：
监测站设备：
CDMA无线门禁控制器；
感应卡读卡器；
安全电控门锁
出门按钮
管理中心设备：
CDMA无线接收模块
管理电脑
音箱系统
局域网系统(实现多终端管理模式)

无线门禁系统示意图
工作流程：
本智能门禁系统由主机、读卡器、电控锁、出门按钮、门磁、报警喇叭组成，读卡方式属非接触读卡方式，持卡人只要将卡在读卡器附近（5-15厘米）快速晃动一次，读卡器就能感应到有卡并将卡中的信息（卡号）发送到主机，主机进行检查卡合法性，然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。读卡器安装门边墙内外，而不影响其工作。感应卡为只读属性、不易复制、安全可靠、寿命长（非接触读卡方式使卡的机械磨损减少到零）。并通过CDMA与管理中心电脑进行实时监控（可由电脑发指令开/关所有门，并可实时查看所有门的状态）、数据处理、查询、报表输出等。
在监测站安装1套门禁系统，通过门禁系统提供的通信协议，由监控主机集中监控，对人员出入进行详细记录，并可远程监控门的开关状态，门打开超过规定时间，系统报警。

系统设计安装：
1）监测站安装设备：
我们在每一个监测站出入的门区安装CDMA门禁系统，对监测站实行门禁管制；
系统实行分时间段开门控制，在规定时段内相关授权人员经支队授权后可以进入；
安装门磁系统，防止非法人员撬门闯入，一旦有人非法闯入，系统立即产生报警，并将报警信息上传到管理中心；

门外感应卡读卡器

RS-500CDMA

铁门电控制锁

出门按钮
基站内部

2）管理中心：
对监测站的管理可实现地区管理、授权、数据收集和查询；

局域网

CDMA数据接收模块
管理中心电脑

系统功能说明
系统采用分级结构，局部的损坏不会影响其它部分的正常工作。
安全保障
整个系统数据库加密处理，具有很高的安全性，支持网络操作，对操作员使用权限有严格的管理，可分配操作员使用权限。
多种开门方式
感应卡开门、短信开门、局域网远程开门、CDMA远程开门、等多种开门方式，并支持双重身份认证、四重身份同时认证开门模式，方便不同客户使用要求。
信息上传
开门信息、关门信息、门关延时开始信息、门关延时关门信息、强行进入报警开始信息、强行进入报警结束信息、出门按键开门信息、关门信息、远程控制信息都有实时上传并保存，有据可查。
报警电子地图显示
门禁控制软件应具有强大的报警监视功能。利用存在计算机内的被监视区域的平面图，可以在报警发生时，用图示方式实时显示报警点的具体位置。
具有报警系统功能
通过扩展输入输出模块，可以外接报警探头，并能判断开路、断路、报警、正常4态，然后通过继电器产生报警输出。
定位功能
可以根据刷卡情况，实施监控某人在某个区域内。
系统有可扩展性好，令用户可在轻易在原系统基础上进行系统扩展，而不必重新对系统作太大的改造。
门禁点全部为单向控制，进门时刷卡，出门不用刷卡，按开门按钮开门，并可在未来重要门禁点采用双向控制，进出均需刷卡。实时记录出/入人员的姓名、身份、时间、次数，可按时间、特定门、特定持卡人等进行检索查询，并自动生成报表。
所有门禁通过刷卡开门，合法用户可随时换卡，可设置持卡人拥有不同的权限，不同权限的人可进入的区域不同。
门禁系统的控制器在与控制主机失去通讯的异常情况下，可独立工作。
门禁系统实时监控各控制点的门的开关情况，异常情况（开门超时、强行开门、非授权开门等）自动报警，系统电缆、电源、模块等受到破坏时具有自动报警功能。
通过设置系统的报警方式，可实现多途径报警。
系统支持通行组、通行时区的设定。
撤布防、防返功能实现。
无线门禁系统可实现门禁功能的同时兼具保安报警系统的功能，可自动定时或手动即时对各个防区进行布防或撤防，可根据管理需求定时开启相应通道门和出入口的门。
数据检索、报表功能实现
门禁系统中所有操作员的操作、系统事件及控制器上传的读卡事件等都实时详细记录到数据库中。这些事件记录可分门别类及根据所发生的日期时间等，包括出/入人员的姓名、身份，卡号，出入的门禁位置、日期，时间、次数等基本数据，并可按上述条件进行数据库查询检索，打印出报表.
系统安全自检报警功能实现
中心报警功能：门被强行开门时，门禁主机立即将警情传送给控制电脑并提示发案地管理中心快速显示报警信息，可以发出报警声音，提醒值班人员处理。
门禁前端设备读卡器具有防拆报警功能。读卡器本身自带一个防拆开关，如果读卡器的外壳被非法打开，系统会自动上传一个外壳打开报警信息，有效的实现了对读卡器的安全监控。
线路自监报警功能：系统线路具备四态报警功能，即检查正常态，触发态，短路，开路状态。一旦线路出现人为或非人为故障，系统即刻会发出报警信号。
电源检测报警功能：电源防拆通过在低压配电箱上安装压力报警开关，并把信号引报警控制器，既可完成电源防拆报警功能。
操作权限管理功能实现
综合安全管理系统的操作权限由系统软件集中授权，可对每一个操作人员的权限做详细的设置。如可限定操作员登录到系统所使用的网络上的机器，操作员可监控，管理的设备。操作员对每一个设备增加，修改，删除的权限等。
环境监测功能
监测站门禁管理系统监控系统主框图：
监测站系统可分为：门禁系统、环境系统、报警系统、中心控制管理系统四大部分。
(红色部分是系统扩充功能，可选，供客户参考)
门禁系统
环境系统
报警系统

门禁系统
感应刷卡器
电子门锁
其他设备
高温探测报警
红外探测报警
室外空调机探测报警
市电掉电监控
市电欠压监控
蓄电池欠压监控

信 号 处 理 器

现场监控CDMA主机

基站本地报警喇叭

CDMA网络

信 号 接 收 器

中心报警音箱

远程控制
电脑

2.5、设备描述
RS-500CDMA控制器：
CDMA无线门禁控制器，是集CDMA 无线通讯、嵌入式计算机技术及射频技术于一体的综合安防管理系统。系统硬件核心采用mega128高档微处理器，采用模块化结构设计，具有强大的门禁管理功能，且每个门禁点兼有巡检、巡更签到功能；设有温度、湿度采集端口。可实时检测环境温、湿度；可自定义8路输入、8路输出及输出间联动关系，对环境变量（如烟感、防漏水、消防、红外防盗等）进行监控及联动控制。管理中心系统软件采用SQL后台数据库，与各检测点保持实时无线连接，对各输入/输出端口自定义，实时采集各监控点环境变量数据，并通过电子地图实时反馈各点工作状态。是集门禁管理、防盗报警、环境监控、巡更巡检及安保联动功能于一体的综合安防管理系统，是室外通信监测站、无人值守机房、变电站、银行金库、油田、粮仓等重要无人值守场所安全防范的最佳选择。

短信功能介绍：
可存放短信模块下传的有效卡号；
可上传门禁的进出记录；
可上传门的开关状态，当门发生开关动作时，门禁机把门开关动作状态上传；当控制中心要查询门状态时，控制器能上传门现在的状态；
根据需要，设定时段，即可为ID卡设定一个时间段（某年某月某日）进出，当这段时间过后，该卡无效；
远程遥控开门、关门，增、删卡；
能上传门非法开启报警信息；
设置主控手机号码，只有授权的主控手机号码才能与本控制器通讯并控制本控制器的运行。
控制功能介绍：
可接2个感应卡采集仪可控制一个门的进出双向控制。
一组电锁继电器及一组报警电平信号输出和六组继电器输出。
一组出门按钮及一级门磁输入和六组其它开关量输入接口。
出门按钮受时区控制
管理20000张有效卡，脱机存储30000条出入记录
具有门无故开启报警、门开延时报警功能，脱机可存储1000条报警记录
可设16种时区、每个时区按周计划设置、每天最多可设四个时段
定时自动开/关门、遥控开/关门
通过不同的应用软件，可兼做考勤机、巡更控制器
提供232接口供接入局域网
外形小巧美观，带通讯及电源指示灯
插拔式接线座，安装方便
技术参数 ：
工作电源：额定电压12VDC(±10%)额定电流<0.5A
输出参数：工作电压DC≤15V,工作电流≤1A
读卡器接口：12V DC，150mA读卡器电源
工作环境：温度-15℃~+60℃，湿度0~90%

感应卡读卡器：
感应距离：5-12CM ；
尺寸：125×55×13(mm) ；
电源要求：5-16伏直流电（VDC）；
输出格式：韦根（wiegand26）；
兼容EM系列频率为125KHZ的所有感应卡；
使用符合工业规格的元气件，SMT技术；
ABS外壳，EPOXY封装百分百防水功能；
地中海风格设计，线条柔和格调高雅；

电控门锁：
本电控锁为国内专业电锁生产厂家生产，已有近十年生产历史，有国内最齐全的电锁产品系列及强大的生产实力，所有产品均按ISO9001-2000的标准要求生产，确保产品达到国家标准，并已经通过省公安厅技术监督局的检验及通过公安部安全与警用电子产品检测中心的检验。本电控锁坚固耐用，可适用于各种恶劣环境下的门禁、楼宇对讲使用。本主机采用通电开门方式，在门禁使用中具有更大的安全性。本机积累了多年的门禁经验，系统结构合理，性能稳定可靠。本电控锁是广大工程商、系统集成商、直接客户门禁系统及楼宇对讲系统电控锁最理想选择。

工作原理：本电控锁通过内部电磁栓将门强行栓住，只有当刷卡或用钥匙等方式方可开门，本系统出厂时不带控制器，使用时用户需参考锁体内部接线图及反馈信号输出状态自行连接控制器。
锁体内部继电器示意图：

技术参数：
颜色：银色；
材质：电镀；
工作电源：开锁电压6V~15V；
额定电流：1.5A--3A ；
工作环境：温度-40℃~+60℃，温度0~90% ；
使用寿命：50万次；
灵敏度：<1S；
上锁方式：碰撞上锁；
锁体重量：1400g；
外型尺寸：长130 mm X宽106 mm X高40 mm。
系统软件：
本系统软件基于WINDOWS系统开发，使用目前最安全的SQL SERVER2000数据库，运行在Windows 95、98、2000、NT和XP上，视窗操作系统，显示直观，鼠标控制，简单易用。该系统具有实时监控和记录的功能，每个门禁点的状态和行为，都可实时反映于控制室的电脑中，如门打开/关闭: 刷卡人名、时间、地点等，门开的时间超过设定值时，系统会报警，所有的信息都即时存入电脑，如电脑关机，信息会存储于控制器中，开机时通过通讯适配器将信息自动搜索存入电脑，在任何警报信号发生或指定状态改变时，系统可自动执行一连串之顺序控制指令。
最完善的功能：开门信息、关门信息、门关延时开始信息、门关延时关门信息、强行进入报警开始信息、强行进入报警结束信息、出门按键开门信息、关门信息都有实时上传并保存，有据可查。

完善的提醒功能：一旦有人非法闯入偷盗，本地报警和总部的报警鸣同时响起。具备红外、门磁及其它输入接口，一旦有人法进入系统立即产生报警并实时上传报警信息。

直观的界面显示功能：人员出入除配备相应人员具体信息外，还配备个人图像信息。

远程控制功能： 可实现远程单一放行开门，强制开门(门一直打开)，强制关门(门一直锁着，主要用于监测站发现异常，通过远程强制关门，则所有的感应卡及出门按键都会失效，只有远程系统取消强制后方可使用)。

强大的报表查询功能：可实时查询所有中队出入人员的记录，报警记录，并可按姓名、卡号、工号、部门、位置、类别及日期多种方式组合查询。并可导出到EXCEL或TXT文本。

操作日志查询：可查询值班人员对软件的所有修改及操作，有效避免内部人员作弊。
多级权限管理：系统细化到每一个菜单的权限，并可指定这个用户可操作的监测站点及可操作的部门，见下图：

2.6、设备及报价见附表
