废气分析仪（MQW-511型）期间核查操作指导书

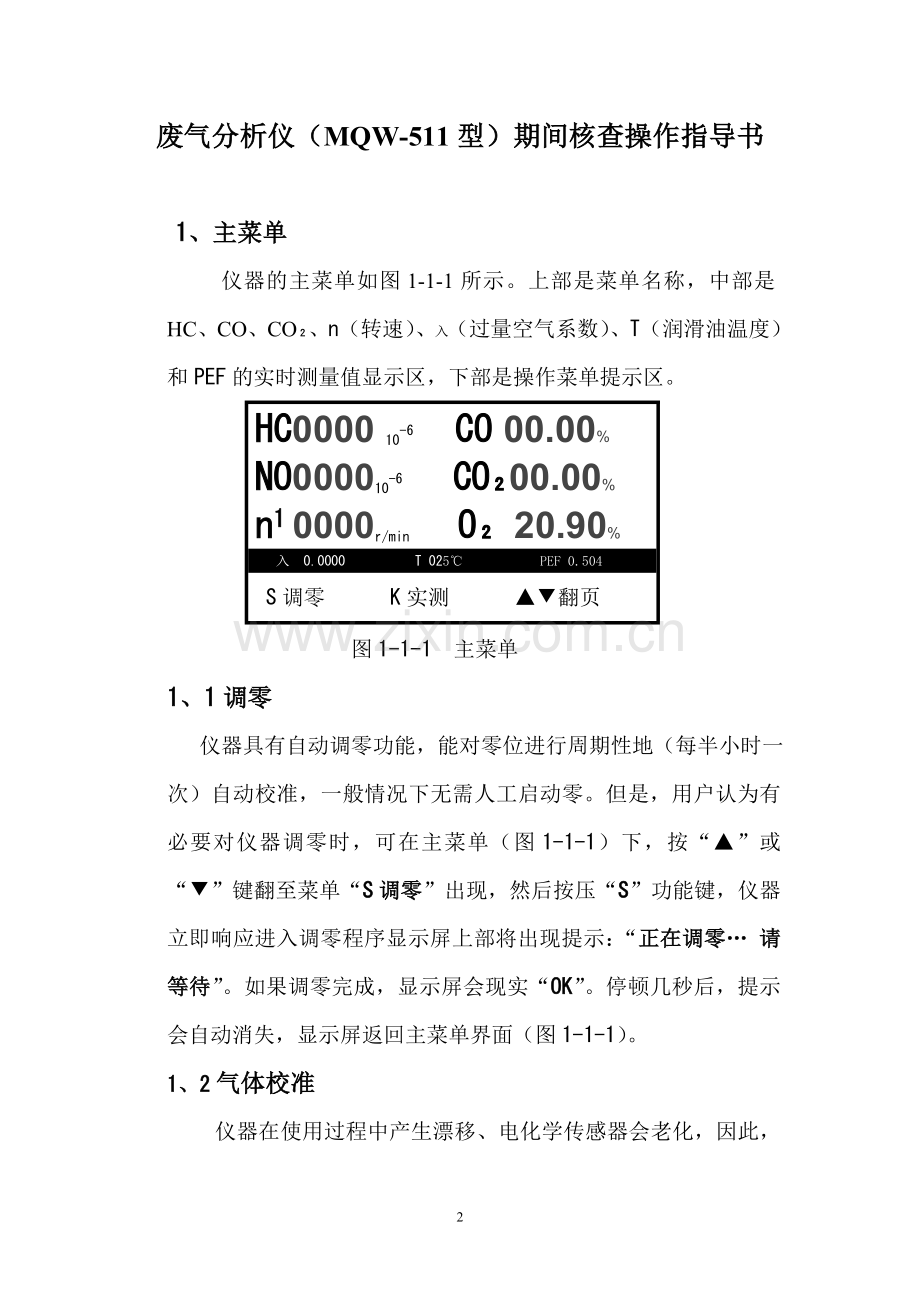

1、主菜单
仪器的主菜单如图1-1-1所示。上部是菜单名称，中部是HC、CO、CO₂、n（转速）、入（过量空气系数）、T（润滑油温度）和PEF的实时测量值显示区，下部是操作菜单提示区。
HC0000 10-6 CO 00.00%
NO000010-6 CO₂00.00%
n1 0000r/min O₂ 20.90%
入 0.0000 T 025℃ PEF 0.504
S调零 K实测 ▲▼翻页
图1-1-1 主菜单
1、1调零
仪器具有自动调零功能，能对零位进行周期性地（每半小时一次）自动校准，一般情况下无需人工启动零。但是，用户认为有必要对仪器调零时，可在主菜单（图1-1-1）下，按“▲”或“▼”键翻至菜单“S调零”出现，然后按压“S”功能键，仪器立即响应进入调零程序显示屏上部将出现提示：“正在调零… 请等待”。如果调零完成，显示屏会现实“OK”。停顿几秒后，提示会自动消失，显示屏返回主菜单界面（图1-1-1）。
1、2气体校准

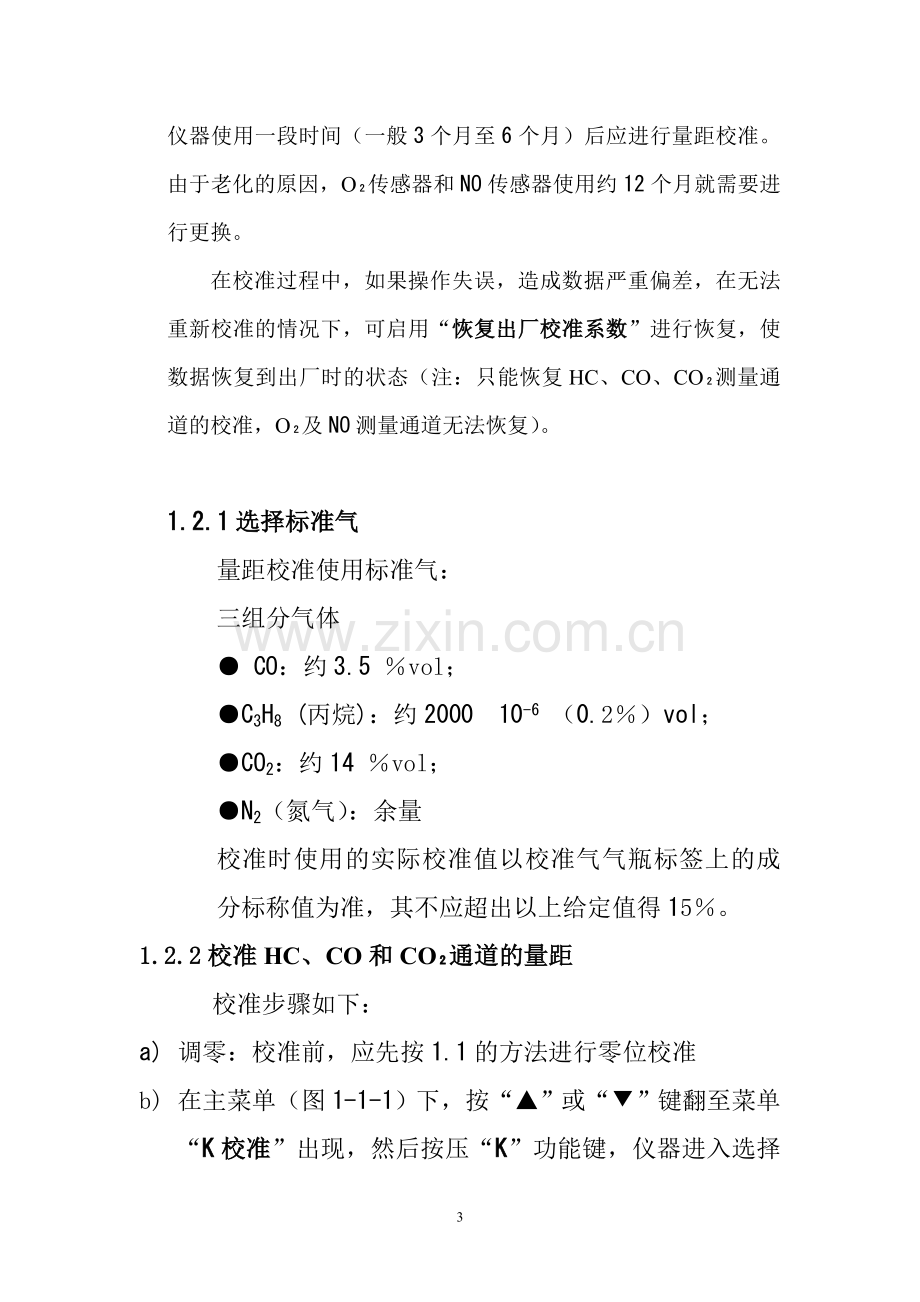

仪器在使用过程中产生漂移、电化学传感器会老化，因此，仪器使用一段时间（一般3个月至6个月）后应进行量距校准。由于老化的原因，O₂传感器和NO传感器使用约12个月就需要进行更换。
在校准过程中，如果操作失误，造成数据严重偏差，在无法重新校准的情况下，可启用“恢复出厂校准系数”进行恢复，使数据恢复到出厂时的状态（注：只能恢复HC、CO、CO₂测量通道的校准，O₂及NO测量通道无法恢复）。

1.2.1选择标准气
量距校准使用标准气：
三组分气体
● CO：约3.5 ％vol；
●C3H8 (丙烷)：约2000 10-6 （0.2％）vol；
●CO2：约14 ％vol；
●N2（氮气）：余量
校准时使用的实际校准值以校准气气瓶标签上的成分标称值为准，其不应超出以上给定值得15％。
1.2.2校准HC、CO和CO₂通道的量距
校准步骤如下：
a) 调零：校准前，应先按1.1的方法进行零位校准
b) 在主菜单（图1-1-1）下，按“▲”或“▼”键翻至菜单“K校准”出现，然后按压“K”功能键，仪器进入选择校准内容界面，屏幕下方的操作提示为“S退出 K气体校准 ▼油温校准”（如图1-1-2）。再按压“K”功能键，仪器进入气体校准界面，如图1-1-3。

HC0000 10-6 CO 00.00%
NO000010-6 CO₂00.00%
n1 0000r/min O₂ 20.90%
入 0.0000 T 025℃ PEF 0.504
S退出 K气体校准 ▲▼修改
图1-1-2 选择校准内容
请修改标准气浓度值
HC2000 10-6 CO 03.50%
NO100010-6 CO₂14.00%
n1----r/min O₂ --.--%
入 -.---- T ---℃ PEF -.---
S移位 K确认 ▲▼修改
图1-1-3 修改校准气浓度值
C）显示屏上部提示“请修改标准气浓度值”，中部显示的是校准气成分的设定值，是上次校准时使用的标准气成分值，如果与本次所用的校准气的成分标称值不符，用户可对其进行修改，修改方法如下：
●“S”功能键：移动“↑”光标，使其依次指向各个气体通道的每一个数位；
●“▲”或“▼”功能键：修改“↑”光标对应数位的数值，数值范围0～9；
●“K”功能键：确认所有数值修改完成，进入等待校准界面（图1-1-4）。
请通入标准气 数据稳定后按K键
HC1002 10-6 CO 03.43%
NO009810-6 CO₂13.98%
n1----r/min O₂ 00.53%
入 -.---- T 025℃ PEF0.512
S退出 K校准
图1-1-4 等待校准

HC1002 10-6 CO 03.43%
NO009810-6 CO₂13.98%
n1----r/min O₂ 00.53%
入 -.---- T025℃ PEF 0.512
正在校准HC/CO/CO2…
图1-1-4 正在校准
d）如果HC、CO和CO₂通道校准气的设定值与本次所用的三组分气瓶的标称值相符，或者各设定值已修改完毕，则可在图1-1-2界面下按“K”功能键，进入等待校准界面（图1-1-3）。
e）等待校准界面（图1-1-3）上部提示“请通入标准气 数据稳定后按K键”，按提示操作，向仪器的标准气入口通入三组分标准气，待读数稳定后按压“K”功能键。显示屏下部会出现提示：“正在校准HC/CO/CO2…” （图1-1-4），几秒后提示变为：“正在校准HC/CO/CO2…OK”（图1-1-5），表示HC、CO、和CO2通道的量距已完成校准。几秒钟后，提示消失，显示屏返回主菜单界面（图1-1-1）。
f）如果未向仪器通入标准气就按下“K”功能键或校准值超出有效范围，显示屏下部会出现提示：“正在校准HC/CO/CO2…失败”，几秒钟后，提示消失，显示屏返回主菜单界面（图1-1-1），本次校准操作无误。

HC1002 10-6 CO 03.43%
NO009810-6 CO₂13.98%
n1----r/min O₂ 00.53%
入 -.---- T025℃ PEF 0.512
正在校准HC/CO/CO2…ok
图1-1-5 HC CO CO2 校准成功
e）在等待校准界面（图1-1-3），如果不需要继续进行校准操作，可按下“S”功能键，直接返回主菜单界面（图1-1-1）。
h）校准完成后需取下校准气气瓶才能进行其他操作

注意：仪器的校准气入口组件装有单向阀。向仪器通入校准气时，应将随仪器配备的校准气体气瓶的气咀对准仪器的校准气入口，并稍用力下压，阀门将会打开，校准气随即进入仪器里。
使用非本公司配套的校准气体气瓶时，如果气瓶的气咀与本仪器不配，将无法打开单向阀，请使用仪器附件中配备的“气咀适配器”。使用时先将其拧紧在校准气入口座上，再压入校准气体气瓶时，单向阀就会被打开。
