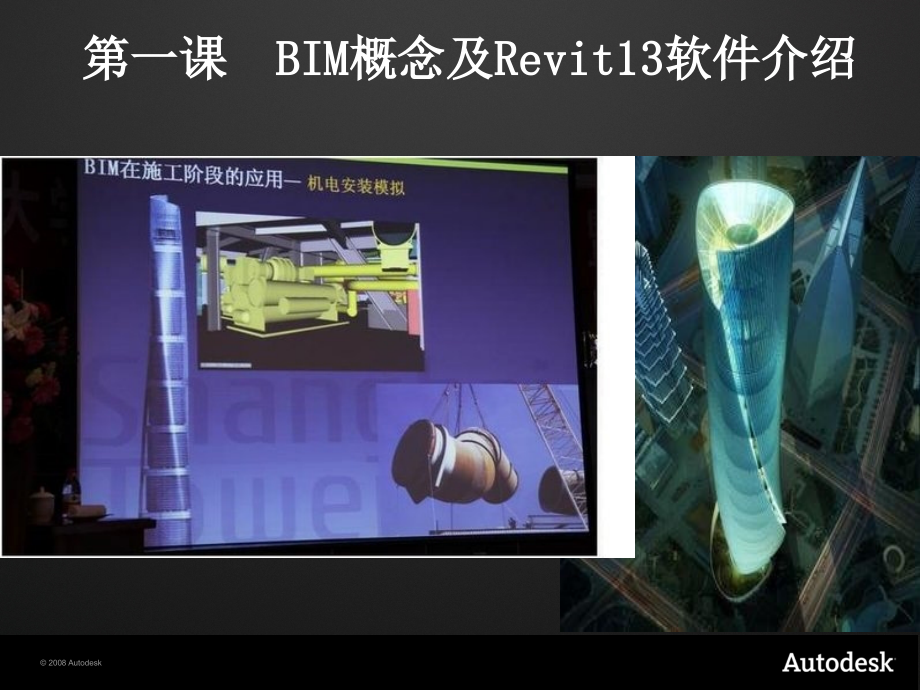

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,2010 Autodesk,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,2008 Autodesk,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2008 Autodesk,第一课 BIM概念及Revit13软件介绍,BIM,基本概念,BIM的全拼是Building Information Modeling，即:建筑信息模型。,“,建筑信息模型,”,（模型）是对一个设施的实体和功能特性的数字化表达方式。因此，从整个生命周期过程最开始，它就作为一个设施的、共享的知识资源，成为决策的可靠基础。,“,建筑信息建模,”,的一个基本前提是，不同的利益相关者在设施的生命周期不同阶段的合作；用以插入、提取、更新或修改模型中的信息，从而支持和反映利益相关者的角色。它是一个过程。,“,建筑信息建模,”,的一个基本前提是，不同的利益相关者在设施的生命周期不同阶段的合作；用以插入、提取、更新或修改模型中的信息，从而支持和反映利益相关者的角色。它是一个过程。模型是建立在一个基于互通性的开放标准的基础之上的、共享的数字化表达方式。,BIM,在设计阶段的应用（,1,）,在建筑项目设计中实施,BIM,的最终目的是要提高项目设计质量和效率，从而减少后续施工期间的洽商和返工，保障施工周期，节约项目资金。其在建筑设计阶段的价值主要体现在以下,5,个方面：,（,1,）可视化（,Visualization,）：,BIM,将专业、抽象的二维建筑描述通俗化、三维直观化，使得专业设计师和业主等非专业人员对项目需求是否得到满足的判断更为明确、高效，决策更为准确。,（,2,）协调（,Coordination,）：,BIM,将专业内多成员间、多专业、多系统间原本各自独立的设计成果（包括中间结果与过程），置于统一、直观的三维协同设计环境中，避免因误解或沟通不及时造成不必要的设计错误，提高设计质量和效率。,BIM,在设计阶段的应用（,2,）,（,3,）模拟（,Simulation,）：,BIM,将原本需要在真实场景中实现的建造过程与结果，在数字虚拟世界中预先实现，可以最大限度减少未来真实世界的遗憾。,（,4,）优化（,Optimization,）：由于有了前面的三大特征，使得设计优化成为可能，进一步保障真实世界的完美。这点对目前越来越多的复杂造型建筑设计尤其重要。,（,5,）出图（,Documentation,）：基于,BIM,成果的工程施工图及统计表将最大限度保障工程设计企业最终产品的准确、高质量、富于创新。,Revit软件界面介绍及三维绘图原理,本节要点：,1、Revit常用语,2,、三维绘图原理,学习目标：,对Revit软件有基本了解，并熟悉三维设计制图的基本原理。,要点,1,：,Revit,常用术语,下面的一些术语对,Revit,来讲是唯一的。了解下列术语对于了解本软件非常重要。,项目,在,Revit,中，项目是单个设计信息数据库,-,建筑信息模型。项目文件包含了建筑的所有设计信息（从几何图形到构造数据）。这些信息包括用于设计模型的构件、项目视图和设计图纸。通过使用单个项目文件，,Revit,令您不仅可以轻松地修改设计，还可以使修改反映在所有关联区域（平面视图、立面视图、剖面视图、明细表等）中。仅需跟踪一个文件同样还方便了项目管理。,标高,是无限水平平面，用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。您可为每个已知楼层或建筑的其他必需参照（如第二层、墙顶或基础底端）创建标高。要放置标高，必须处于剖面或立面视图中。,Revit,常用术语,图元,在创建项目时，可以向设计中添加参数化建筑图元。Revit 按照类别、族和类型对图元进行分类。,类别,类别是一组用于对建筑设计进行建模或记录的图元。,例：,Revit中模型图元的类别：机械设备、风道末端。,.,注释图元的类别：标记、文字注释。,族,族是某一类别中图元的类。族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置（其名称与含义）是相同的。,Revit,常用术语,类型,每一个族都可以拥有多个类型。类型可以是族的特定尺寸，例如,30 X 42,或,A0,标题栏。类型也可以是样式，例如尺寸标注的默认对齐样式或默认角度样式。,类别、族、类型三者关系,Revit,常用术语,实例,实例是放置在项目中的实际项（单个图元），它们在建筑（模型实例）或图纸（注释实例）中都有特定的位置。,要点,2,：三维设计制图的基本原理,在Revit 2013里，每一个平面，立面，剖面，透视，轴测，明细表都是一个视图。它们的显示都是由各自视图的视图属性控制，且不影响其它视图。这些显示包括可见性，线型线宽，颜色等控制。,作为一款参数化的三维Revit设计软件，在Revit 2013里，如何通过创建三维模型并进行相关项目设置，从而获得用户所需要的符合设计要求的相关平立剖面大样详图等图纸，用户就需要了解Revit三维设计制图的基本原理。,Revit中常用名词解释、构成元素、工作界面介绍,本节要点：,1、工作界面介绍,2,、基本工具应用,学习目标：,对Revit中常用名词、构成元素、工作界面有一定的认识。,要点,1,：工作界面介绍,与以往版本的,Revit,软件相比,Revit 201,3的界面变化很大。界面变化的主要目的是为好地支持用户的工作方式。例如，功能区有三种显示设置，用户可以自由选择；还可以同时显示若干个项目视图，或按层次放置视图以仅看到最上面的视图。,应用程序,属性面板,常用工具栏,工作界面,快速访问工具栏,单击快速访问工具栏后的向下箭头 将弹出下拉菜单，如图,a,所示，可以控制快速访问工具栏中按钮的显示与否。若要向快速访问工具栏中添加功能区的按钮，在功能区的按钮上单击鼠标右键，然后单击,“,添加到快速访问工具栏,”,，如图,b,所示，功能区按钮将会添加到快速访问工具栏中默认命令的右侧，如图,c,所示。,a b c,功能区三种类型的按钮,普通按钮：如 按钮，单击可调用工具。,下拉按钮：如 按钮，左键单击小箭头用来显示附加的相关工具,分割按钮：调用常用的工具，或显示包含附加相关工具的菜单。,【,提示,】,单击上半部分将直接激活添加设备命令，默认选择上次使用的的设备类型,如果看到按钮上有一条线将按钮分割为,2,个区域，单击上部（或左侧）可以访问通常最常用的工具。单击另一侧可显示相关工具的列表（如图,1-3,所示）。,图,1-3,上下文功能区选项卡,激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元相关的上下文工具。,例如，单击“风管”工具时，将显示“修改,/,放置 风管”的上下文选项卡，其中显示八个面板：,选择：包含“修改”工具。,属性：包含“图元属性”和“类型选择器”。,几何图形：包含绘制平面上几何图形的修改选项。,修改：包含放置风管所必需的绘图工具。,视图：包含在视图中隐藏、替换视图中的图形和线处理工具。,测量：包含测量尺寸和标注工具。,放置工具：包含对正和自动连接工具。,标记：在放置时进行标记。,同时，选项栏将显示风管的放置调整选项，包括：标高、宽度、高度和偏移量。,退出该工具时，上下文功能区选项卡即会关闭。,视图控制栏,位于 Revit 窗口底部的状态栏上方 。通过它，可以快速访问影响绘图区域的功能，视图控制栏工具从左向右依次是：,比例尺,详细程度：单击可选择粗略、中等和精细视图。,模型图形样式：单击光线追踪、真实、一致的颜色、隐藏线、线框.图形显示选项和着色7种模式。,打开/关闭日光路径,打开/关闭阴影,显示/隐藏渲染对话框，仅当绘图区域显示三维视图时才可用。,打开/关闭裁剪区域,显示/隐藏裁剪区域,临时隐藏/隔离,显示隐藏的图元,图元的编辑工具,常规的编辑命令适用于软件的整个绘图过程中，如对齐、移动、偏移复制、复制、镜像-拾取轴、旋转、镜像-绘制轴、修剪、阵列、延伸、拆分等编辑命令，下面主要通过管道的编辑来详细介绍。,缩放：选择图元，单击,“,缩放,”,工具，选项栏 选择缩放方式，,“,图形方式,”,单击整道墙体的起点、终点，以此来作为缩放的参照距离，再单击图元新的起点、终点，确认缩放后的大小距离，,“,数值方式,”,直接缩放比例数值，回车确认即可。管道不可以缩放。,要点,2,：基本工具应用,管道的编辑：,单击“修改 管道”选项卡，“修改”面板下的编辑命令：,对齐：将一个或多个图元与选定图元对齐。,移动：用于将选定的图元移动到当前视图中指定的位置。点击移动 按钮，选项栏如图,约束选项：限制管道只能在水平和垂直方向移动。,分开选项：选择分开，管道与其相关的构件不同时移动。,复制选项：在移动管道时复制出一个新的副本。,复制：用于复制选定图元并将它们放置在当前视图指定的位置。勾选选项栏 选项，拾取复制的参考点和目标点，可复制多个管道到新的位置。,偏移：将选定的图元复制或移动到其长度的垂直方向上的指定距离处。,旋转：拖拽“中心点”可改变旋转的中心位置。鼠标拾取旋转参照位置和目标位置，旋转管道。也可以在选项栏设置旋转角度值后回车旋转管道 （注意勾选“复制”会在旋转的同时复制一个新的管道的副本，原管道保留在原位置）。,阵列：选择“阵列”在选项栏中进行相应设置，“成组并关联”的选项的使用，输入阵列的数量，选择“移动到”选项，在视图中拾取参考点和目标点位置，二者间距将作为第一个管道和第二个或最后一个管道的间距值，自动阵列管道。,窗口管理工具,包含：切换窗口、关闭隐藏对象、复制、层叠、平铺和用户界面。,窗口切换：绘图时打开多个窗口，通过“窗口”面板上“窗口切换”命令选择绘图所需窗口。,关闭隐藏对象：自动隐藏当前没有在绘图区域上使用的窗口。,复制：单击命令复制当前窗口。,窗口管理工具,层叠：单击命令当前打开的所有窗口层叠的出现在绘图区域。,窗口管理工具,平铺：单击命令当前打开的所有窗口平铺在绘图区域。,窗口管理工具,用户界面：点击下拉菜单控制,ViewCube,、导航栏、系统浏览器、状态栏和最近使用的文件各按钮的显示与否。浏览器组织控制浏览器中的组织分类和显示种类。快捷键栏点击将显示软件操作的快捷键汇总。,
