弱电设计、采购各系统具体要求.doc

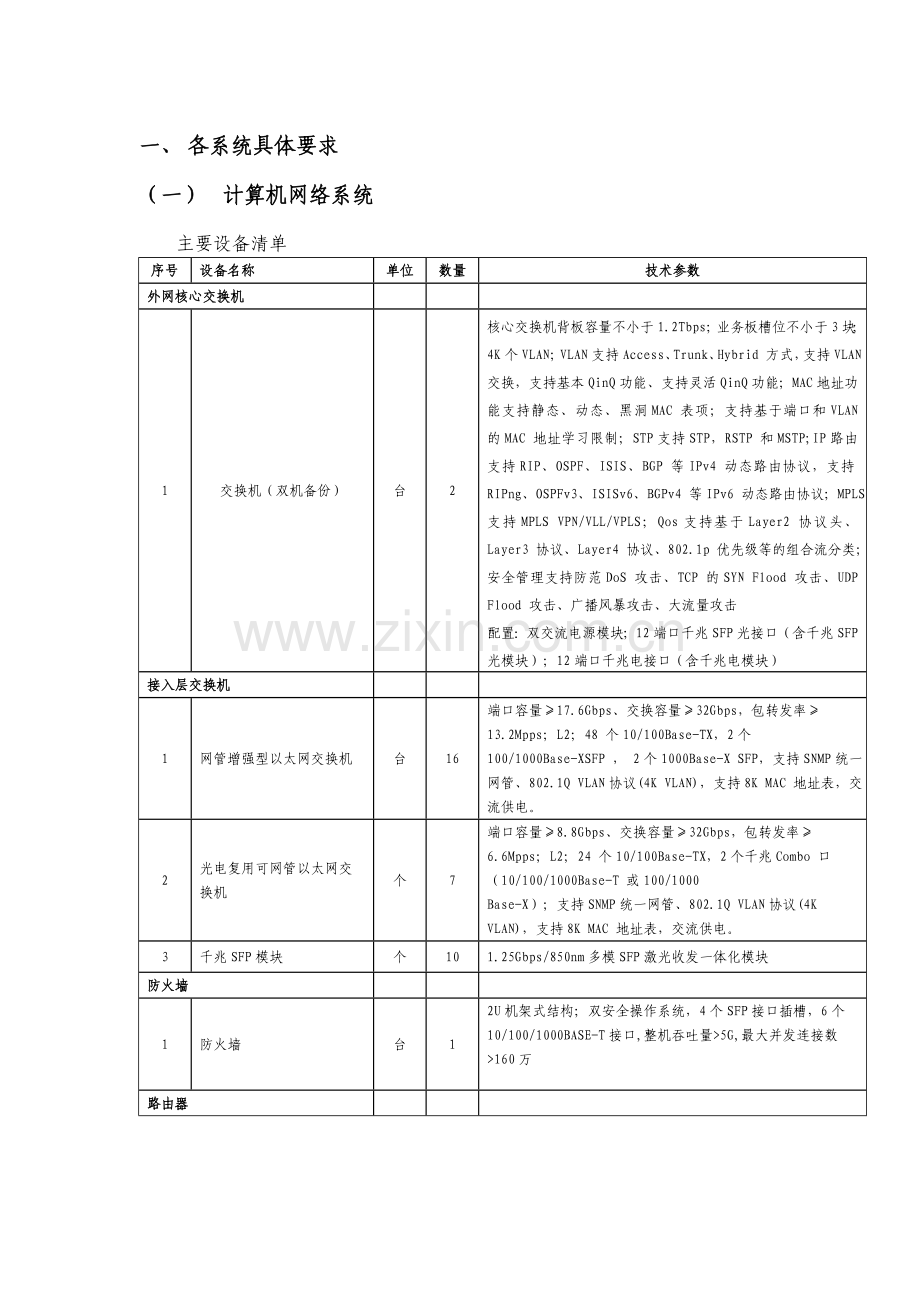

一、 各系统具体要求
（一） 计算机网络系统
主要设备清单
序号
设备名称
单位
数量
技术参数
外网核心交换机

1
交换机（双机备份）
台
2
核心交换机背板容量不小于1.2Tbps；业务板槽位不小于3块；4K个VLAN；VLAN支持Access、Trunk、Hybrid 方式，支持VLAN 交换，支持基本QinQ功能、支持灵活QinQ功能；MAC地址功能支持静态、动态、黑洞MAC 表项；支持基于端口和VLAN 的MAC 地址学习限制；STP支持STP，RSTP 和MSTP;IP路由支持RIP、OSPF、ISIS、BGP 等IPv4 动态路由协议，支持RIPng、OSPFv3、ISISv6、BGPv4 等IPv6 动态路由协议；MPLS支持MPLS VPN/VLL/VPLS；Qos支持基于Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类；安全管理支持防范DoS 攻击、TCP 的SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击
配置：双交流电源模块；12端口千兆SFP光接口（含千兆SFP光模块）；12端口千兆电接口（含千兆电模块）
接入层交换机

1
网管增强型以太网交换机
台
16
端口容量≥17.6Gbps、交换容量≥32Gbps，包转发率≥13.2Mpps；L2；48 个10/100Base-TX，2个100/1000Base-XSFP ， 2个1000Base-X SFP，支持SNMP统一网管、802.1Q VLAN协议(4K VLAN)，支持8K MAC 地址表，交流供电。
2
光电复用可网管以太网交换机
个
7
端口容量≥8.8Gbps、交换容量≥32Gbps，包转发率≥6.6Mpps；L2；24 个10/100Base-TX，2个千兆Combo 口（10/100/1000Base-T 或100/1000
Base-X）；支持SNMP统一网管、802.1Q VLAN协议(4K VLAN)，支持8K MAC 地址表，交流供电。
3
千兆SFP模块
个
10
1.25Gbps/850nm多模SFP激光收发一体化模块
防火墙

1
防火墙
台
1
2U机架式结构；双安全操作系统，4个SFP接口插槽，6个10/100/1000BASE-T接口,整机吞吐量>5G,最大并发连接数>160万
路由器

1
以太网固定配置宽带路由器
台
1
包含2插槽机箱、背板；带2个10/100/1000M Combo接口（光口/电口可选，光口需另配SFP模块）和2个10/100M电口、CONSOLE口、AUX等、64M FLASH模块、AC电源、电源线、网管线、串口电缆
2
网管系统软件
套
1
网管基本软件，含配置管理、性能管理、故障管理、安全管理、Web网管等管理功能
网络服务器存储部分

1
应用服务器
台
3
Xeon MP E7310*1/2GB内存/SAS 146GB*5/windows server 2008/双网卡/DVD*1/鼠标键盘一套/冗余电源/三年质保，含正版WINDOW2008软件光盘。
2
磁盘阵列
台
1
　系统磁盘容量不小于2TB，可扩充到16TB； 64位专用存储操作系统，64位存储处理器，内存≥4GB，可扩展至8GB，高速缓存≥128GB。2个千兆以太网接口，最大可支持10个，支持SATA II/ SAS磁盘，可以扩展3个JBOD(3U16盘位)，支持RAID0、1、5、6、10、50、60，NAS客户端支持：Windows、Linux、Solaris、IBM AIX，iSCSI客户端支持：Windows、Linux、IBM AIX。
3
网络机柜
个
匹配
2000*600*600，板材厚度不低于1.5mm，带支架、万向轮、散热风扇，隔板、电源插板。机柜颜色和款式中标后需送样，由业主确定，造价不调整。
UPS供电（所有网络设备）

1
UPS电源10KVA
套
1
含免维护电池（满负荷2小时供电）及电池柜；含输出配电箱柜（回路满足功能需求。）
2
供电管线
米
自测

推荐品牌：
交换机、路由器（思科、华为、H3C、中兴等），防火墙（网御、网神、天融信等），服务器(戴尔、惠普、联想等). UPS（山特、艾默生、APC等）
（二） 综合布线系统
通信及综合布线系统由工作区子系统，水平布线子系统，楼层配线间，干线系统，设备管理间及建筑群子系统组成。本次采用非屏蔽综合布线系统，水平采用六类非屏蔽电缆，穿薄壁电线管暗敷；垂直干线采用多模光纤，电话垂直干线选择三类大对数铜缆，配线架在竖井内明装。工作区子系统信息点位统一采用RJ45型，可以任意转换成数据点或语音点。语音点模块要求8芯线缆全部接驳。光纤熔接包含在此次报价中。信息发布以及查询系统的预留管线接口均含在本系统内一并报价。
主要设备清单：
序号
产品描述
单位
数量
技术参数
工作区子系统

1
数据面板（单孔）
个
自测
所有塑料材料符合UL94-V0；白色；盖板可选择墙装和屏风安装；兼容所有屏蔽非屏蔽模块；长宽高86×86×8.4；有机玻璃标签框；可更换彩色防尘盖，标示不同类型信息点。
2
数据面板（双孔）
个
自测
所有塑料材料符合UL94-V0；白色；盖板可选择墙装和屏风安装；兼容所有屏蔽非屏蔽模块；长宽高86×86×8.4；有机玻璃标签框；可更换彩色防尘盖，标示不同类型信息点。
3
六类模块
个
自测
模块的打线部分设计有保护盖，在恶劣环境中保护内部IDC触点正常工作；模块体采用高抗压阻燃材料，UL94V-0等级；连接片采用镀金铜铍合金，IDC采用铜磷合金；模块上标有T568A/568B打线色标；插拔寿命：≥800；端接寿命≥200 次，多种颜色可选。
水平子系统

自测
1
六类非屏蔽双绞线
箱
自测
23 AWG实芯裸铜导体；带十字骨架；低烟无卤(提供检测报告)；水平线缆超过所有TIA/EIA-568-B，带宽：≥250MHz，传输速率大于2400Mbps；六类水平双绞线必须采用紧套型的外护套结构，使外护套紧密地覆盖在8芯双绞线外，确保在施工过程中双绞线的绞距不容易发生改变，使传输性能得以保证；提供信息产业部出具的该线缆的单体测试报告。
垂直子系统

1
室外6芯多模万兆光缆
米
自测
OM3万兆光缆；使用环保的低烟无卤LSOH护套，抗紫外辐射性能；具有很好的机械性能和温度特性；管内无填充油膏，操作方便，不容易污染施工场地；重量轻，柔软程度高，容易敷设。
2
室外3类25对大对数
轴
自测
3类 25对； 线径0.5mm阻燃低烟无卤LSOH（提供检测报告）。
管理子系统

1
六类模块
个
自测
同上
2
配线架防尘盖板
个
自测

3
24口六类配线架(不含模块)
个
自测
高抗压及阻燃塑料材质，UL94V-0等级。配线架附带后方理线架，便于线缆管理。体积小巧表面的标签窗配有可更换的标签条，方便进行管理。
4
19''跳线管理环
个
自测
1U 带盖板；具有美观、实用和易安装等特点，使跳线得井井有条。
5
110型100对无腿配线架
个
自测
19# 1U 包含20个5对模块
6
110型无腿管理环
个
自测

7
110型5对连接模块
个
自测

8
110型19”背板（2U）
个
自测

9
24口ST光配线架
个
自测
1U旋转抽屉式光纤配线架；采用优质冷轧钢板成型，静电粉末喷涂；独立可更换式前板设计，灵活的匹配各种适配器，可以实现在1U高度上的6口至24口的应用；配线架内部配有所有必须的附件：绕线盘，热缩管等等。
10
耦合器
个
自测
ST接口
11
ST 50 um 万兆尾纤 1米
根
自测
50um 1米
12
万兆光跳线 2米
根
自测
50um 2米
13
六类数据跳线（2米）
根
自测
六类系列模块化跳线，采用多股24-22AWG标准的电缆结构，即插即用，方便灵活；内部线径: 0.18mm2；外部线径: 5.1mm。
14
2米RJ45/一对110接头跳线
根
自测

15
辅材
批
自测

其他

1
2米机柜
台
匹配
2000*600*600，板材厚度不低于1.5mm，带支架、万向轮、散热风扇，隔板、电源插板。机柜颜色和款式中标后需送样，由业主确定，造价不调整。
参考品牌：康普、德特威勒、耐威等六类线缆、光纤、语音和数据配线架、模块、面板、光纤和铜缆跳线全系列产品。

（三） 综合安防系统
综合安防系统包括：视频监控及报警系统、电子巡更系统。本系统验收以通过安防主管部门的验收为依据。投标人中标后需负责通过安防主管部门的备案、检测、验收工作，所需全部费用含在投标报价内。
★图纸设计前端点位仅作示意，具体位置施工时根据监控需求及现场情况灵活调整。管线数量及相关配件请投标人自行充分测算考虑，含在招标范围内。
1、视频监控及报警系统
采用模拟视频+数字硬盘录像机的混合式视频安防监控系统模式。视频监控系统机房设在行政楼一层。本工程各主要出入口、电梯桥厢内（由电梯厂商负责，电梯机房至安防控制室管线含在本次招标范围内）均设闭路监视摄像机。所有摄像机电源均由不间断电源主机供给。监视器图像质量按5级损伤制评定，图像质量不应低于4级，图像画面灰度不应低于8级。闭路电视监控系统每台硬盘录像机配置2T容量监控硬盘，采用H.264/D1格式24小时录像存储时间满足一周以上，可设置为动态录像。
监控系统具备独立的软件控制功能。视频切换矩阵具备与计算机通信的接口和编程控制接口。可以与入侵报警实时联动。系统的画面显示能任意编程，能自动或手动切换，在画面上有摄像机的编号、部位、地址和时间、日期显示。利用台式多功能控制键盘编制控制程序及对系统操纵。控制键盘可按照防区模式和标准模式进行操作。控制键盘可以通过矩阵切换，控制系统中的多个摄像机。
有与市公安网的“平安城市”进行衔接的接口。
报警发生时显示报警联动的图像。系统可联动录像设备，记忆多个同时到达的报警，并按报警的优先级别进行排序。用于报警处理的监视器最先显示最高优先级的报警，并可逐个显示直到清空。当有多台监视器用于显示报警图像时，则监视器可按设置依次同时显示多路报警图像。系统每个模块均有指示灯以显示其工作状态，并可通过系统自检软件对系统进行自检。通过主控键盘和视频矩阵切换器可以对系统的工作状态进行监视，对故障进行检测。
2、电子巡更系统
本系统采用离线非实时系统。由电子巡查点、手持巡查器、电子巡查管理主机、管理软件构成。在拟定的巡查路线上，通过管理软件编排巡查班次、时间间隔、路线走向等。保安人员巡视完毕返回安防控制室，通过信息传输器将巡棒信息读入电子巡查系统管理主机。
主要设备材料清单
序号
设备名称
单位
数量
技术参数
一、视频监控子系统

（一）视频监控系统前端设备部分

1
高速智能球（室外）
台
2
含内置镜头、解码器、高速云台、电源、护罩等全套安装附件。自动光圈、自动聚焦、电动变倍，高速可变速。光学变焦≥23倍，数码变焦≥10倍。自动聚焦，手动优先；自动光圈，手动优先；背光补偿；电子快门。彩色与黑白自动调换；最低照度：彩色≤0.1 Lux、黑白≤0.01 Lux;≥64个预置位，可根据预置点自动巡航； 具有平转、斜动、预置顺序（自动巡视）模式，底部“自动翻转”功能；360°连续水平转动；垂直转动：0°~ 90°内无障碍；水平分辨率≥480TVL；信噪比≥50dB；可变速，手动最快90°/s；预置位最快可达200°/s。支持多协议解码（RS485/RS422/曼码，“P”系列和“D”系列协议等）；内置电源线性浪涌和雷击保护装置；内置加热器及吹风机。
2
红外彩转黑摄像机
台
14
1/3”CCD芯片；分辨率≥480线；彩色与黑白自动转换；最低照度：彩色≤0.1 Lux，黑白≤0.02 Lux，0 Lux IR开启；信噪比≥50dB；电源AC24V/12VDC；自动增益，背光补偿；内外部同步功能，自动/手动白平衡功能，电子快门功能。
3
镜头
只
14
自动光圈，焦距需满足监控需求，3.5-8MM可变焦，实现全覆盖。
4
室内护罩及安装支架
台
12
专用配套；可锁，含锁具；内置LED灯
5
室外护罩及安装支架
台
2
专用配套；可锁，含锁具；内置LED灯
6
室外立杆
根
4
定制3.5~4米，外观颜色样式施工时由建设方确认，造价不调整。
7
半球型摄像机
台
10
1/3"CCD,彩色520线,黑白540线,彩转黑,最低照度彩色0.1LUX,黑白0.009LUX(128X SNN),OSD菜单,数字降噪,4-9MM镜头,DC12V
8
开关电源
台
7
12V5A
9
电源安装箱
台
7

（二）视频监控系统控制中心部分

1
视频矩阵32进8出
台
1
包含矩阵专用安防软件。32路视频输入，8路带字符视频输出，可扩充。可实现全屏幕汉字叠加，字符显示位置、显示状态可单独设定；≥8路可编程报警探测器报警输入，并报警联动相应视频监控功能；支持成组的RS485/ RS422/曼码等控制接口；设有总线输出接口和视频同步接口，可灵活扩展为多个机箱组合。以下配件根据设计及招标文件功能需求配置：包括并不限于分控键盘、报警输入箱、报警联动箱、码分配器等等。
2
协议转换器
台
1
协议转DM协议，RS485通讯端口
3
主控键盘
台
1
支持多协议的智能键盘，可编程、启动和控制系统，在显示器上调看、巡视监控画面，布、撤防及报警确认，控制快球等。
4
16/32路视频分配器
台
2
16路输入32输出
5
16路嵌入式硬盘录像机
台
2
嵌入式，16路视频实时或动态D1格式录象和回放。帧数每路分别可调。有单路或多路视频同步回放，回放速度可调。单画面、多画面切换。回放具有局部放大功能。通道画面可提示通道状态，如录像、动态检测、视频丢失、监视锁定等。支持各种网络，可以远程控制、回放、下载、录象。各台硬盘录象机之间可以组网。含软件。支持SATA硬盘。　
6
1TSATA硬盘
块
8
　硬盘录像机专用，接口：SATA 3.0Gb/s，缓存≥32MB ，容量：1 TB，三年质保
7
32寸液晶电视机
台
4
　彩色纯平直角，具有视频和VGA输入、输出接口，与硬盘录像机相接。刷新频率不低于100Hz，外观简洁大方，壁挂安装，带安装支架。
8
19寸液晶显示器
台
2

9
UPS电源10KVA
套
1
含免维护电池（满负荷2小时供电）及电池柜；含输出配电箱柜（回路满足功能需求）
12
三级电源防雷器
台
2

16
三合一防雷器
个
2
　视频、电源、控制信号三合一
17
二合一防雷器
个
2
　视频、电源二合一
18
2米机柜
台
匹配
安装安防系统后台设备。600×600×2000，19‘2M标准机柜，板材厚度不低于1.5mm，带支架、万向轮、散热风扇、电源插板。机柜颜色和款式中标后需送样，由业主确定，造价不调整。数量由投标人自行测算。
19
操作台
套
1
　钢制平台式、3工位，带键盘托。外观颜色样式施工时由建设方确认，造价不调整。
20
系统辅材
批
1

（三）视频监控系统信号传输部分

1
视频线
米
自测
　SYV75-7
2
信号线
米
自测
　RVVP2*1.0
3
主干电源线
米
自测
　RVV3*2.5
4
电源线
米
自测
　RVV2*1.0
二、报警子系统

（一）报警子系统前端设备

1
双鉴控测器
只
19
被动式，红外微波双鉴，具有防误报、防拆功能。施工时根据情况现场定吸顶或壁挂安装方式，投标人请自行考虑差价，中标后不调整。
2
单防区模块
台
34

3
100米双光束红外对射探测器
只
7

4
30米双光束红外对射探测器
只
5

5
报警按钮
只
3

6
模块安装箱
台
19

7
开关电源
台
12
12V/1A
8
开关电源
台
7
12V/5A
9
电源安装箱
台
19

（二）报警子系统信号传输部分

1
探测器至单防区模块
米
自测
　信号线
2
单防区模块至报警主机
米
自测
　信号线
3
电源线
米
自测

（三）报警子系统控制中心部分

1
报警主机
台
1
主机可对任一防区进行布防和撤防、旁路，多种防区类型。可联入110报警网。≥1000条事件记录，可通过遥控编程下载或直接从键盘上查看；多个多级用户密码；可设置出入及周边防区响铃警示；留守及快速布防时自动旁路内部失效防区；防区可设置延时；防区可以使用无线或总线扩展；可存储电话号码，报警时自动向110报警中心及或指定的电话、手机拨号。具有RS232串口、TCP/IP网络接口等多种通信能力，过流保护、蓄电池备份，支持继电器输出
2
键盘
台
1
　中文标示，液晶显示界面，布撤防方便、快捷。
3
网络接口模块
台
匹配

4
32路继电器模块
台
匹配

5
声光警报器
台
1

6
系统辅材
批
1

三、巡更管理系统

1
巡更机
只

2
通讯器
只

3
巡更点卡
个

4
巡更软件
套
1

5
安装配件
套

四、安防综合管理

1
管理电脑
台
1
台式机、CPU主频≥2.6GHz 、内存≥1GB、硬盘≥160GB，液晶显示器≥17".用于安装运行管理软件。
2
管理软件（集成型或各系统独立软件皆可）
套
1
可以实现对矩阵主机进行视频输入输出的切换；报警布撤防、输入输出的控制；云台摄像机的控制；巡更管理；电子地图（可在地图上显示、查询、控制、联动所有相关安防设备）的管理联动等功能。可设置操作员权限。软件系统需运行稳定可靠，支持多种接口协议，操作界面友好，操作设置简单方便。集成型软件除实现上述功能外，能够兼容多种不同通讯协议及接口类型，对本次建设的安全防范系统设备都能进行统一管理，并实现联动。
参考品牌：摄像机（现代、三星、英飞拓等），镜头（腾龙、精工、康标达等），录像机（海康、大华、三星等），硬盘（希捷、迈拓、三星等），矩阵（AB、英飞拓、巨安、红苹果等），报警（霍尼韦尔、博世、艾礼富等），计算机（联想、惠普、DELL等），UPS（山特、艾默生、APC等），巡更（兰德华、EGS、GRT、蓝卡等），线缆（天诚、帝诚、申浦等）
（四） 有线电视系统（自办节目、电视教学）
本系统具备提供本地有线电视台的电视节目，设置自办的闭路电视节目接口，能提供校园自办节目通过闭路电视在中心内播放。有线电视用户详见图纸。有线电视分配系统采用860MHz邻频系统，放大器支持双向传输，设计用户电平64±4dBμV 。分支器、分配器可以在1000MHz下使用。有线电视本地前端采用模拟系统，设混合器、调制器等设备。
有关与市有线电视台的接口和联系由中标人负责，确保在使用方需要接入有线电视信号时，可顺利通过市有线台验收，接入信号。
主要设备技术指标：
1）混合器：输入接口不小于8路；
2）调制器：接口：F型插座；频率总偏差≤20KHZ；射频输出电平：大于105dBμv带内平坦度：≤1dB（5MHZ内）视频信噪比：≥45dB；
主要材料设备清单
序号
设备名称
单位
数量
技术参数
1
DVD/VCD/CD兼容视盘机
台
2

2
混合器
台
3

3
放大器
台
7

4
2米机柜
台
1
2000*600*600，要求同其他系统
5
放大器箱
个
自测
定做
6
用户终端盒
只
自测

7
六分配器
只
自测

8
二分配器
只
自测

9
四分支器
只
自测

10
二分支器
只
自测

11
主干线
米
自测
SYWV75-9FB4
12
支干线
米
自测
SYWV75-5FB4
13
F头
个
自测
F5
14
F头
个
自测
F9
15
匹配电阻
只
自测
75Ω
16
辅材
批
1
插排等

（五） 多媒体教学系统（含会议、流动扩声）
在教室、实验室配置教学音视频系统。正前端墙面安装一块100'电动投影幕（4:3），两侧安装1对45W有源音箱，吊装投影机，正向投射；配置多媒体综合面板。
主要材料设备清单
序号
产品名称
单位
数量
技术参数

多媒体教学系统

1
有源音箱
对
86
双路立体声线路输入；输出功率: 45W；主音量、低音可调；频率响应: 50Hz-35KHz；信噪比: 72dB
外观: 中标后送样供招标人选择，要求小巧美观，宽厚宜≤20cm，高≤30cm（造价不再调整）。
配套壁挂支架
2
投影机
台
44
亮度：不低于4000ISO流明、分辨率≥1024*768， LCD，镜头：1.5-1.8. 标称对比度≥2000：1（ANSI），屏幕比例：4:3/16:9
其中一台用于会议室流动使用。
3
电动投影幕
个
84
100英寸电动卷幕、玻珠
4
电动屏幕
个
4
120英寸电动卷幕、玻珠.用于合班教室、会议室
5
电动屏幕
个
1
200英寸电动卷幕、玻珠。用于阶梯教室。
6
交互式液晶大屏幕一体机
台
2
内置电脑、大尺寸电视、显示设备、电子白板、功放音响等一体化。
可在屏幕上标注、自由书写；
屏幕尺寸≥50英寸；分辨率800*600-1920*1080可调；具有RF、PC、S-Video、HDMI、USB等输入端口；亮度≥500nit；响应时间≤6.5ms。彩色制式：PAL/NTSC;声音制式DK/I/BG。
7
配套可移动箱柜
台
2
可定制，配套一体机使用，要求美观，牢固。平时用于一体机存放，可锁，放于教室角落。使用时推至黑板前方。留有设备出线口。
8
讲台多功能接口插板
个
100
设有投影机的VGA接口、有源音箱的音频接口及电源开关、投影幕的开关、电源。各配套跳线（2米）。
9
VGA线缆
米
自测
VGA3+6
10
音频线缆
米
自测
RVS2*1.0
11
电源线
米
自测
RVV3*1.5
12
系统辅材
批
1

流动扩声系统

1
AV有源控制中心
台
1
包括6路话筒输入，并提供+48V幻象电源；5路线路输入，可接入各种信号源，并可自由切换；
提供各种视频信号的输入输出，包括复合视频、S端子、VGA等多种信号，VGA带宽达到1280*1024（60Hz）；
功放模块可提供2*200W（8Ω）的功率输出。
2
音箱
只
2
2分频8"全频扬声器系统；额定功率 ：150W；
标准辐射角（H×V）：90°×50°；功率过载保护；含落地移动支架；
3
DVD播放器
台
1
支持复合视频、S端子、VGA等多种信号输出
4
U段双手持无线话筒
套
2
使用UHF700-870MHz频段，避免干扰频率；自动扫频功能，红外线搜寻对应频点；采用锁相环频率稳定系统，具有99个精选频道和560个自由选择频点；接收机、手咪均配备LCD显示，信号强度，音频动态，工作频率等一目了然；使用高增益天线，有限开阔使用距离≥100米；标准的19英寸安装尺寸，可拆卸式固定架；
5
麦克风
只
4
座桌快速安装话筒座，电容式，心型指向
6
设备机柜
台
1
19寸1米标准机柜，板材厚度不低于1.5mm，带支架、万向轮、散热风扇、电源插板。机柜颜色和款式中标后需送样，由业主确定，造价不调整
7
系统辅材
批
1

参考品牌：投影机（NEC，三洋、爱普生、日立、明基、夏普等）、投影幕（美视、特丽、红叶等）、话筒（Audio-Technica 、SHURE、AKG等）、音箱（JBL、EV、MEYER、RCF、acousticline、NEXO等）
（六） 校园广播系统
校园广播系统（以下简称：广播系统）具备分区广播、业务广播等功能。依照分区设置回路，提供发布通知寻人、定时打铃、眼保健操、广播操等各项校园广播服务。
室内按图纸设置广播，室外广播须满足如广播操、运动会、大型户外活动需要。
信号传输采用定压输出的二线制馈电线路，要求从功放设备的输出端至线路上最远的扬声器的线路衰减不大于1dB（1000Hz时）。系统频响为70Hz～12KHz，谐波小于0.1%，信噪比不低于65dB。
业务广播功能：通过呼叫站按键来实现人工、通知、广播讲话、广播找人等分区广播功能。
分区控制功能：要求各个区能够同时播放不同的音乐，各个区播放的内容、时间可以根据实际情况随时调整。
定时广播功能：可设定若干个在何时以何种方式（连续、按序、随机等方式）打开哪些设备并播放何种（也可以是播放一个集合）声音到哪些区域的任务表，用户可根据需要设定并选择其中一种，开机自动运行。
远程人工业务：利用呼叫站对系统进行人工的业务，由主机通过组合线缆给呼叫站供电，呼叫站的广播申请通过组合线缆传输到主机，通过主机的优先级对比，选择优先级高的给予接入，呼叫站的各种控制信息和语音信息发给主机，由主机控制协调各相应模块的工作，完成远程的人工业务和消防广播。
监听功能:可在机房中通过监听器随意选择监听某一区的广播内容，以便使管理人员对外部区域的音量和音质进行调整。
主要设备清单
序号
设备名称
数量
单位
技术参数
音源设备

1
受控数码播放器
1
台
兼容CD/DVD/MP3碟片播放，USB接口，光碟吸入式机蕊设计，超强防震及纠错功能；受主控设备控制。
2
受控数字调谐器
1
台
FM/AM各存储40个频道，具自动搜索功能，受控指定电台播放，可多台并机。
3
编程广播MP3播放器
1
台
自带2路编程电源，4路编程受控分区,采用先进的音频压缩格式，以MP3，WMV，MIDI等格式存储音频数据;支持节目编录、紧急插播；自动编程控制或手动即时播放；周循环，可编4套程序，每天定时循环99个时间段;实现上下课(班)定时打铃,自动播放眼保健操、国歌等功能;内置收音机及监听喇叭,内存配置2G
4
双卡座
1
台
可录音
系统控制设备

1
管理电脑
1
台
若投标人所投品牌广播主机内置电脑及管理软件，可具备相同功能，此项可取消替代。
2
智能广播编程软件
1
台
3
智能多分区控制中心
1
台
插卡式结构，所有系统功能均可通过增加模块完成；系统可由软件或主机编程,强大的编程自动控制功能,集智能编程、7*16音频矩阵、远程电话、本地寻呼、外控管理、外控分区、电源统一管理、消防报警于一身。
4
远程呼叫站
1
台
分控功能，控制主控室的设备，实现远程寻呼、进行分区、分组或全区广播
5
外控通讯协议模块
1
只
接入外扩展矩阵分区、远程遥控寻呼控制、外部可控音源、电源管理;接收、发送数据接示
6
总控通讯协议模块
1
只
与计算机串口相连接,脉冲短路信号输出,可编程定时启动ATX计算机电源;短路输出,消防自动触发;短路输入,可远程触发本地广播;短路输入,全区进入报警;
7
6路音频矩阵模块
1
只
具有矩阵功能,6路音源输入，1路紧音源输入，每一路音源均可编程或手动矩阵交换输入
8
16路音频矩阵输出模块
2
只
具16路矩阵功能，可扩展至64路,任一音源同时输出到不同的通道输出,实现不同的区域同时播放不同的节目
9
MP3/铃声/警报控制模块
1
只
2路音频输出,均可左右声道音量大小独立调节;带USB接口,直接插U盘，可对U盘音源进行编程自动播放；U盘存储学校全系列广播音乐和铃声,兼容MP3，WMV，MIDI等音频数据;配置2G容量U盘，随机配送学校音乐库光碟;24小时精确到秒全天候按星期制运行程序;
10
实时监听模块
1
只
外部音源监听，分区监听，监听音量调节
11
4路内置电源控制模块
1
只
4路输出，其中三路220V 2A输出，一路短路输出。OUT1或、OUT2可以接入电源时序器。
12
十六位电源时序器
2
台
电源插座总容量达4.5KVA,单路电源最大承受功率2KVA;顺序开启、关闭16路设备电源；与主机连接，实现电源每路定时自动开关控制
13
十六路监听器
2
台
可监听16条线路的工作状态；微电脑控制， LED数码显示；内置全频高保真扬声器，各线路监听音量可调节
14
话筒
2
只
电容式,频率响应：60-16000Hz,输出抗阻：200Ω指向性：心型指向,灵敏度：-42dB±2dB,特点：前奏提示音
15
万向话筒架
2
只
立式
16
呼叫站
1
台
能够按照预先设置的功能改变主机的工作状态，把信号送到预定区域及控制音乐节目的启闭，音量、区域可实选择。
17
机柜
匹配
台
用于安装全部广播后台设备。600×600×2000，19‘2M标准机柜，板材厚度不低于1.5mm，带支架、万向轮、散热风扇、电源插板。机柜颜色和款式中标后需送样，由业主确定，造价不调整。数量由投标人自行测算。
功率放大设备

1
六进六出前置放大器
1
台
6组独立输入、输出放大通道，均可独立调校音量，任意选择6组输出；具有6组任意寻呼功能；
2
八进八出前置放大器
2
只
8组独立输入、输出放大通道，均可独立调校音量，任意选择8组输出；具有8组任意寻呼功能；
3
四通道纯后级功放4*60W
2
台
60W*4,四通道独立输入输出,各通道音量独立调节,每一通道均具有100V、70V定压4-16欧定阻输出,短路、过载、过流、过热、饱和失真保护,保护的同时设备自动切断输出
4
四通道纯后级功放4*120W
1
只
120W*4,四通道独立输入输出,各通道音量独立调节,每一通道均具有100V、70V定压4-16欧定阻输出,短路、过载、过流、过热、饱和失真保护,保护的同时设备自动切断输出
5
四通道纯后级功放4*240W
1
台
240W*4,四通道独立输入输出,各通道音量独立调节,每一通道均具有100V、70V定压4-16欧定阻输出,短路、过载、过流、过热、饱和失真保护,保护的同时设备自动切断输出
6
纯后级功放360W
4
台
两路RCA插口和两路XLR插口,便于环接；70V/100V/4-16Ω输出；具有输出短路、过载、过热、饱和失真等保护功能，保护的时,设备自动切断输出,采用高效放大电路，强劲的功率输出，超强负载能力
7
纯后级功放500W
1
台
500W,双通道设计,桥接线路,设备内压50V以下,确保设备大电流工作状态下性能的稳定,有效延长设备寿命;两路RCA插口和两路XLR插口,便于环接；70V/100V/4-16Ω输出；具有输出短路、过载、过热、饱和失真等保护功能，保护的时,设备自动切断输出,采用高效放大电路，强劲的功率输出，超强负载能力
8
纯后级功放650W
1
台
650W,双通道设计,桥接线路,设备内压50V以下,确保设备大电流工作状态下性能的稳定,有效延长设备寿命;两路RCA插口和两路XLR插口,便于环接；70V/100V/4-16Ω输出；具有输出短路、过载、过热、饱和失真等保护功能，保护的时,设备自动切断输出,采用高效放大电路，强劲的功率输出，超强负载能力
9
合并式功放70W
1
台
70W,带前置放大,3路话筒输入，2路线路输入，1路辅助输出,话筒1具强切默音功能,70V/100V/4-16Ω输出,短路、过载、过流、过热、饱和失真保护,保护的同时蜂鸣报警,设备自动断电,带钟声提示功能
1#综合楼共六层，按层划分共6区
1
室内壁挂音箱10W
自测
只
额定功率:6W/10W,输入电压:70V/100V,灵敏度:93dB,频率响应:110Hz-13KHz,最大声压级:95dB ,单元:6.5"全频×1+2"高音×1
2
吸顶音箱6W
自测
只
额定功率:3W/6W,输入电压:70V/100V,灵敏度:92dB,频率响应:105Hz-15KHz,最大声压级:90dB ,单元:5"×1,
3
音量控制器
自测
只
额定功率:30W, 音控方式:变压器 ,
2#教学实验楼共六层，按层划分共6区
1
室内壁挂音箱
自测
只
同上
2
音量控制器
自测
只
同上
3#行政办公楼共六层，按层划分共6区
1
吸顶音箱6W
自测
只
同上
4#体育馆共三层，按层划分共3区
1
室内壁挂音箱10W
自测
只
同上
2
吸顶音箱6W
自测
只
同上
3
音量控制器
自测
只
同上
5#地下车库共一层，按层划分共1区
1
室内壁挂音箱10W
自测
只
同上
室外，划分共1区
1
草地音箱20W
5
台
灵敏度:98dB,频率响应:85Hz-16KHz,最大声压级:98dB, 30W全频高低音，防水，防尘。颜色和款式中标后需送样，由业主确定，造价不调整。
2
号角喇叭50W
8
只
额定功率:50W ,输入电压:70V/100V,灵敏度:99dB,频率响应:90Hz-20KHz,最大声压级:108dB,支架式,单元:号角高单。
3
安装立杆
2
只
3.5-4米，外观颜色样式施工时由建设方确认，造价不调整。　
参考品牌：（BOSCH\BGM\TOA\贝拉\雷拓等）。线缆（天诚、帝诚、申浦等）

（七） 机房及防雷接地系统
本次工程机房建设包括弱电机房、网络机房及四个计算机教室。机房建设内容包括静电地板铺设、静电接地以及防雷（仅考虑供电防雷）。
主要材料设备清单（投标时弱电机房、网络机房及四个计算机教室需分别列表）
序号
设备名称
单位
数量
技术参数
弱电机房（约20m2）、网络机房（约29m2）、计算机教室（约102*4m2）
1
地面防尘处理
m2
自测
三遍环保型
2
全钢抗静电地板
m2
自测
600*600*35复合地板，上下钢板厚度≥0.7mm，含支架、不锈钢收边等所有配件。
3
不锈钢地脚线
米
自测
方钢12CM高
4
机房入口踏步台阶及收边处理
项
自测
1.0MM不锈钢制作
5
接地钢排
米
自测
40×4mm
6
等电位铜排
米
自测
30×3mm
7
导线
米
自测
35mm2
