悬挑脚手架施工方案(分段悬挑).docx

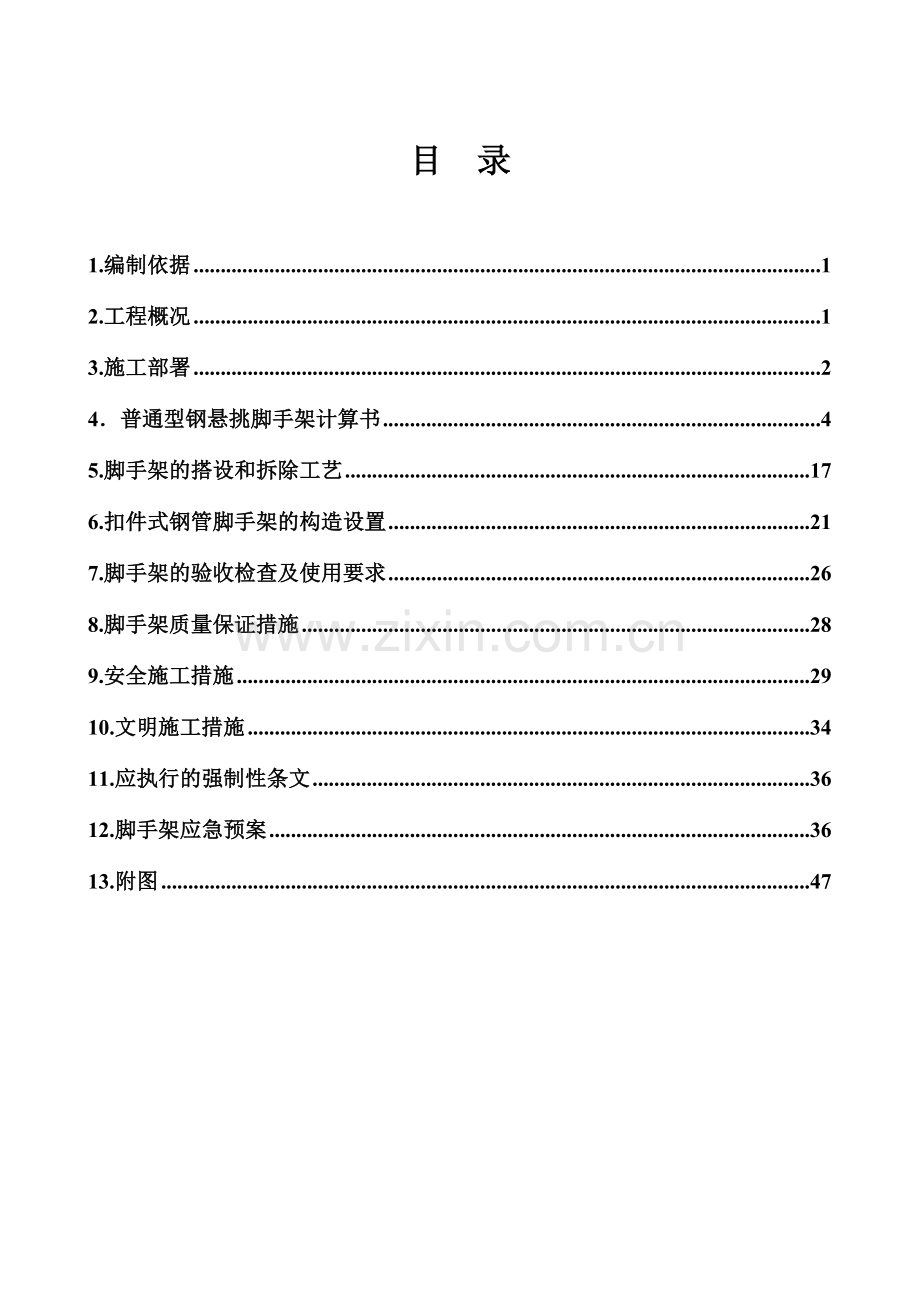

目 录

1.编制依据 1
2.工程概况 1
3.施工部署 2
4．普通型钢悬挑脚手架计算书 4
5.脚手架的搭设和拆除工艺 17
6.扣件式钢管脚手架的构造设置 21
7.脚手架的验收检查及使用要求 26
8.脚手架质量保证措施 28
9.安全施工措施 29
10.文明施工措施 34
11.应执行的强制性条文 36
12.脚手架应急预案 36
13.附图 47

1.编制依据
1.1 主要规程、规范
（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130—2011）
（2）《建筑施工高处作业安全技术规范》（JGJ 80—91）
（3）《建筑施工安全检查标准》（JGJ 59—2011）
（4）《建筑结构荷载规范》（GB 50009—2012）
（5）《钢结构设计规范》（GB 50017—2013）
（6）《一般用途钢丝绳》（GBT 20118—2006）
（7）《施工现场临时用电安全技术规范》（JGJ 46-2012）
（8） 国家以及地方的有关法律、法规以及相关文件
1.2 参考手册
（1）《建筑施工手册》（缩印本第五版）
（2）《简明施工计算手册》第三版
1.3 建筑图纸
（1）本工程设计图纸
（2）设计修改通知

2.工程概况
2.1 总体工程概况
本工程为 “XXX工程”住宅工程，位于XXXX，为地下室整体二层，地上30层，本工程总用地面积XXXX㎡，总建筑面积：XXXX㎡。
。
其中1号楼、2号楼、3号楼均为为地上30层建筑，建筑高度为98.7m，首层高度为4.5m，标准层为3.0m；4号楼、5号楼均为为地上28层建筑，建筑高度为84.3m，首层高度为3.0m，标准层为3.0m.建筑为框剪结构，剪力墙抗震等级为四级，建筑结构安全等级为二级，设计使用年限为50年。
屋檐高度96.0m，设计高度96.0+0.3+1.5=97.8m，计算高度取24m。
2.2 脚手架工程概况
本工程1层至8层采用落地式脚手架，主体结构第9层（标高+26.400m）、第17层（标高+50.400m）、第25层（标高+74.400m）处采用悬挑式钢管脚手架。悬挑脚手架采用16#工字钢悬挑，钢丝绳斜拉。由于悬挑脚手架总体搭设高度较大，在第13层（标高38.400m）、第21层（标高62.400m）、第29层（标高86.400m）处设置卸荷点，即第13层吊第12层、21层吊第20层，29层吊第28层采取钢丝绳卸荷三次（详见附图2）。本脚手架方案为整个工程的结构施工以及装修施工整个施工过程的施工方案。

3.施工部署
3.1 设计总体思路
本工程的外脚手架是结构施工和装饰施工的最重要的工具。屋顶屋檐高度96.000m，局部标高详见结构施工图纸，脚手架搭设总体高度97.8米。
主体结构1层至8层板（标高23.4m）顶采用落地式钢管脚手架，脚手架横距为0.8米，纵距为1.5米，步距为1.8米。根据实际施工需要，本段脚手架须超过9层板底往上多搭设一步，并在悬挑钢底部增设一道纵向水平杆，作为悬挑脚手架的临时支撑与楼面外防护措施，待上部结构达到规定强度才能拆除本段脚手架。
本工程自9层起，采用悬挑式脚手架，在第9层楼面采用16#工字钢悬挑。脚手架横距b=0.8米，纵向水平杆间距为c=0.4米；纵距la=1.5米，步距h=1.8米（卸荷点处上下步距可局部调整，使得该位置小横杠顶住楼面），脚手架第一段卸荷高度H=12米，第二段卸荷高度H=12米，第三段卸荷高度H=13米。脚手架内立杆距离外墙边除平面图上标注外，其余为a=200mm。悬挑工字钢间隔1.5米，锚固端采用φ16 HPB钢筋预埋固定，工字钢沿建筑周边均匀布置，工字钢伸出长度、锚固长度详见平面布置图悬挑工字钢选用表。在第9层梁中预埋φ16 HPB钢筋吊环，每根工字钢外端部相应每一立杆底部处设置一道6×19绳芯φ14钢丝绳斜拉，将工字钢与主体结构紧固。
连墙点50m以下为两步三跨布置，横向间距4.5m，即三个立杆间距，竖向间距3.0m；50m至80m为两步两跨布置，横向间距3.0m，即两个立杆间距，竖向间距3.0m在剪力墙上、80m以下为两步一跨布置，横向间距1.5m，即一个立杆间距，竖向间距3.0m结构边梁上预埋短钢管与外排架刚性连接。
3.2 脚手架搭设材料要求
（1）钢管：钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的3号普通钢管，外径48mm，壁厚3.5mm。其质量符合《碳素结构钢》GB/T700中Q235-A的现行规定。为了方便操作用于架子的单根钢管的最大质量不应大于25kg。
新钢管的检查应符合下列规定：①钢管应有产品质量合格证；②钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；
旧钢管的检查应符合下列要求：用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。①钢管表面锈蚀深度、钢管弯曲变形应符合规范规定。②钢管采用的高频焊接钢管，严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用。③钢管上严禁打孔。
（2）扣件：扣件应采用可锻铸铁制作的扣件，其质量符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净：应保证与钢管扣件接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于lmm；当扣件夹紧钢管时，开口处的最小距离应不小于 5 mm。脚手架采用的扣件，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。
新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB15831）规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新旧扣件均应进行防锈处理。扣件抗滑承载力设计值：①对接扣件为3.20KN；②直角构件、旋转扣件为8.00KN。
（3）脚手板：脚手板采用公司统一自制钢筋笆网脚手板,尺寸为50cm×80cm。自重为0.2KN/M2。
（4）连墙件：采用刚性连接排架与建筑物连接，详见附图。采用预埋φ48短钢管、扣件、钢管与外脚手架刚性连接。
（5）型钢：工字钢材质应符合《碳素结构钢》GB/T700中Q235-A级钢的规定，旧型钢如表面有缺陷，应采取加固措施。工字钢型号根据计算确定。
（6）钢丝绳：悬挑钢梁位置选用φ14钢丝绳（钢丝6×19，绳芯1，钢丝强度极限17000N/mm2）；卸荷位置均选用φ14钢丝绳（钢丝6×19，绳芯1，钢丝强度极限17000N/mm2）；断股、锈蚀严重的钢丝绳应按规定折减强度后使用，旧钢丝绳应经荷载试验，经技术部门确认后方可投入使用。
（7）吊环钢筋、型钢固定件：吊环、型钢固定件采用HPB235钢筋，材质应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-91）的要求。
（8）安全网：安全网分立网和平网两种，立网采用不少于2000目/100平方米的密目安全网，安全网必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬运时禁止使用钩子，已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使用。

4.脚手架的搭设和拆除工艺
4.1 脚手架搭设前准备工作
脚手架搭设前应按规范要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
经检验合格的构、配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得积水。
搭设前应清除搭设场地杂物，平整搭设场地，并使排水畅通。
施工前会同相关人员进行安全技术交底工作。所有人员严格要求持证上岗。
4.2 悬挑脚手架的搭设
（1）悬挑脚手架搭设的工艺流程为：
施工准备 → 技术交底和安全交底 → 根据设计钢梁布置位置及间距选点定位 →
预埋钢筋套环或吊环 → 安装钢梁 → 架体搭设 → 铺设脚手板 → 搭设安全防护→拉设安全网 → 检查验收 → 交付使用
（2）悬挑脚手架搭设施工
悬挑脚手架开始搭设前，悬挑钢梁安装点以下的第一段落地式钢管脚手架应继续往上搭设，搭至高出安装点不小于一个步距，并在悬挑结构的下方设一纵向水平杆，用以承托悬挑结构伸出部分的荷载，同时在最上部设置临时连墙措施。在悬挑架体第一步架还没有搭设起来以及钢丝绳还没拉结前，下段架升上来只能做临时维护架，严禁在上面堆放过材料和机械设备以及进行主要的施工活动。
在悬挑型钢处钢丝绳吊点装置安装完毕后，才能将悬挑结构以下的脚手架拆除，并随即在该层平桥与建筑物间进行严密的封闭。
在施工9层楼面结构时留设型钢固定件，型钢固定件为φ16 HPB光圆钢筋，按平面布置图布置。型钢固定件锚固于混凝土内长度不小于30d，型钢固定件钢筋在满足保护层厚度的情况下可放置于板底钢筋下方，也可以与板底钢筋或梁钢筋焊接，
安装悬挑结构前，必须在建筑结构内准确放线定位并检查预埋件的质量。待结构混凝土达到一定强度后，方可安装和固定悬挑结构。脚手架的搭设要待悬挑结构与建筑结构牢靠连接后方可进行。
将架体悬挑钢梁固定在预埋套环上并卡紧，在悬挑钢梁上接立杆搭设参数弹出立杆位置线，在立杆位置上用长度不小于100mm的φ25 HPB短钢筋焊接在悬挑钢梁上，作为立杆的定位和防止滑移桩。
放置纵向扫地杆，自角部起依次向两边竖底立杆，搭设第一步时，第一根立杆用钢管与柱子拉接牢固，立杆与纵向扫地杆扣接固定后，搭设横向扫地杆并与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3－4根立杆后，随即装设第一步大横杆（与立杆扣接固定）和横向小横杆（小横杆靠近立杆并与大横杆扣接固定），校正立杆垂直和平杆水平使其符合要求后，按40－60N •md的力矩拧紧扣件螺栓，形成构架的起始段。按上述要求依次向前延伸搭设，直至第一步架交圈完成。
交圈后再全面检查一遍构架质量和挑支构造紧固性、稳定性，严格确保构架质量。设置连墙件（在还没条件设连墙件时，应采取“抱柱”加强措施），按第一步架的作业程序和要求搭设第二步、第三步……随搭设进程及时装设连墙件和剪刀撑。装设作业层间横杆（在构架两纵向立杆中间加设，用于缩小脚手报支承跨度的横杆），铺设脚手板和装设作业层栏杆、挡脚板等围护、封闭设施。
悬挑钢梁与预埋φ16钢筋固定件卡牢，锚固段末端伸出固定件200mm，同时采用双面焊（工字钢与套环间有缝隙时，可塞钢筋再焊）。型钢固定件处应塞紧木屑，以防型钢滑动。具体详见附图。
悬挑型钢吊拉点设在最下步外立杆处，在距离工字钢外端部100mm、900mm相应立杆底部处，垂直工字钢长度方向焊接不小于200mm长φ25钢筋作为钢丝绳定位器。直径为φ14的钢丝绳由兜过工字钢。钢丝绳穿越吊环处设套环，减少吊环对钢丝绳的磨损。将钢丝绳收紧，并尽量使所有钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀。钢丝绳的绳端采用绳卡固接。工作绳卡数量不得少于3个，绳卡间距不小于钢丝绳直径的6倍，本工程取间距为140mm，此外在尾端加1个安全绳卡。绳头距安全绳卡的距离不小于140mm，绳卡拧紧到钢丝绳压扁三分之一直径为宜,并用细钢丝捆扎。卸荷钢丝绳角度保证在60度以上，应保证受力。
悬挑层必须采用木模板全封闭，铺设应牢固、严实，不得出现探头板现象，外立杆内侧满挂安全密目立网，以防止施工时向下掉物伤人。
在设置第一段落地式脚手架的第一排连墙件前，应每隔6跨设一道抛撑，以确保架体稳定。在设置悬挑架体的第一排连墙件前，应根据结构形式，采用钢管抱柱或从结构洞口固结连墙杆进行临时拉结。
4.3 悬挑脚手架拆除前准备工作
当脚手架使用完成后，对脚手架拆卸工人要求进行体检和安全技术交底教育。对其他跟班的工种、工人进行安全技术交底教育。对脚手架作一次全面检查，清除所有多余物件：①检查外墙脚手架各平台是否清理干净。②检查外墙饰面是否符合验收要求。③检查外墙铝合金门窗是否符合验收要求。④检查外墙管道（水暖、通讯管道）是否符合验收要求。检查施工用电的架线是否对拆卸有影响。⑤检查内墙不能到位的外墙栏杆是否符合验收要求。⑥检查拆卸工具和设备（风焊机、钢丝绳等）是否正常并且符合安全要求。⑦作好拆除材料的退场转运准备工作。
4.4 悬挑脚手架的拆除
（1）悬挑脚手架的拆除工艺流程
拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：
安全网 → 拦杆及挡脚板 → 脚手板 → 剪刀撑及横向斜撑 → 横向水平杆 →
纵向水平杆 → 立杆→ 悬挑钢梁
（2）悬挑脚手架拆除施工
拆除脚手架前，周围应设围栏或警戒标志，在交通要道设专人监护，禁人入内，以免发生伤亡事故。
严格遵守由上而下的拆除顺序，一步一清，不准分立面拆架或上下层同时作业。
分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。拆除后应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。
外脚手架拆除时，要和外墙装饰工序互相配合，拆除连墙件时只能先拆除一层（脚手架每平桥的一层），等待外墙装修工做好外墙预留孔贴砖（或涂料）并且清洁墙面，才能拆除下一层脚手架，严禁先将连墙件整层或数层拆除后再拆脚手架。
外墙脚手架拆除时，发现外墙装饰面漏补或者不清洁时要停止拆除工作，并且通知现场管理人员进行清整，不能出现遗漏或者不清洁，以防止不必要的返工。
外墙脚手架拆除时要注意保护外墙成品，特别是立管、铝合金窗户及玻璃成品保护。外墙脚手架拆除的零星什物、灰尘要随拆随清扫，以保证墙面、飘板飘台的清洁。
拆立杆时，要先抱住立杆再拆开最后两个扣。拆除脚手架的大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往下顺杆子，不得往下乱扔。
翻掀脚手板时应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人
外墙脚手架吊环拆除时，应该首先将吊缆的活动勾放松后才拆除钢缆，外墙的预留吊环应该用风焊除掉。在使用风焊时要求做好准备水源和防火措施，风焊或电焊时要用铁箍收装焊屎，以免放生火灾。
拆除的脚手架杆、脚手板、钢管、扣件等材料应往入传递或用绳索吊下，不得往下投扔，以免伤人和不必要的损失。
在拆除过程中，应做好配合，协调动作，禁止单人进行拆除较重件件等危险性作业。过程中最好不要中途换人，如必须换人时，应将拆除情况交代清楚。
拆除过程中最好不要中断，如确需中断应将拆除部分处理清楚告一段落，并检查是否会倒塌，确认安全后方可停歇。
拆除的构件应用吊具吊下，或人工送下，严禁抛掷。拆除的物件应及时分类堆放，以便运输、保管。

5.扣件式钢管脚手架的构造设置
5. 1 立杆
立杆顶端高出结构檐口1.5m。内立杆距外墙边一般情况下为200mm。
立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接。相邻立杆的对接扣件不得在同一高度内，下端第一根立杆交错用6m杆和3m杆相互错开。
接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。立杆上下垂直，架体搭设完毕后其垂直度总偏差不大于±100 mm；立杆纵距偏差不大于±50 mm ，横距不大于大±20 mm。
5.2 纵向水平杆
纵向水平杆设置在立杆内侧，长度不宜小于三跨，纵向水平杆应采用直角扣件固定在横向水平杆上并应等间距设置，间距不大于400mm（本工程在立杆横向间距增设置一道纵向水平杆）。
纵向水平杆宜采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的街头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错离不应小于500mm各接头中心最最近主节点的距离不宜大于纵距的1/3。
如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
周边脚手架的纵向平杆必须在角部交圈并与立杆连接固定。
5. 3 横向水平杆
主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。
作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
本工程采用钢筋笆网，横向水平杆两端应采用直角扣件固定在立杆上。
横向水平杆的靠墙一端至墙装饰面距离不宜大于100mm。
5. 4 纵、横向扫地杆
脚手架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距离底座上皮200mm 的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。当立杆基础部在同一高度时，必须将高处的纵向扫地杆向低处延伸两跨与立杆固定，高低差不能大于1m。
5. 5 脚手板
脚手板采用公司自制的钢筋笆网。作业层脚手板应铺满、铺稳，离开外墙装饰面120~150mm。钢筋笆网按其主筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用镀锌钢丝固定在纵向水平杆。
5. 6 剪刀撑和横向斜撑
剪刀撑由转角开始随立柱、纵横向水平杆同步在脚手架外侧立面整个长度和高度连续设置。全部采用单杆通长剪刀撑,每道剪刀撑宽度不应不小于4跨，且不应小于6m，斜杆与地面的夹角宜在45°~60°之间。剪刀撑斜杆与地面的倾角 α为45°、50、60°，剪刀撑跨越立杆最多根数分别为7根、6根、5根。
斜杆相交点处于同一条直线上。剪刀撑的一根斜杆扣在立杆上，另一根扣在横向水平杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2~4 个扣节点。所有固定点距主节点不大于150mm。最下端的剪刀撑的撑头要顶在有实力的地方，不得滑动，并且要贴服有力。
剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
本工程除拐角处设置横向斜撑外，中间每隔6 跨设置一道。横向斜撑在同一节间，由底至顶层呈之字形连续布置，斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。旋转扣件中心线至主节点的距离不宜大于150mm。
5. 7 连墙件
采用刚性连墙件与脚手架连接，50m以下两步三跨设置，50m至80m两步两跨设置，80m以上两步两跨设置，垂直间距为3.0m，采用在楼层边梁或楼板内预埋由φ48钢管通过扣件将连墙件与脚手架相连。
连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点，偏离主节点的距离不应大于300mm。连墙件钢管伸出扣件的距离应大于100mm。
应从第一层纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定。如在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结。在脚手架的转角处，于框架柱上双向设置箍柱式拉杆，靠近框架柱的小横杆可直接作连墙杆用。本法亦可做法加强措施，加强脚手架与结构连接，增强稳定性。
连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接。
确因施工需要除去连墙件时，必须重新补设可靠，有效的临时连墙措施，以确保脚手架安全可靠。
6.8 悬挑钢梁
在第9层标高（26.40m）处设16号工字钢悬挑梁，外挑长度、锚固长度按位置不同选择。锚固端采用倒 U形钢筋环固定件固定（见大样图），锚固件距离梁尾端为200mm，钢梁如有松动，采用杂木楔形塞顶紧。
工字钢布置须待本层砼强度达到设计强度后，再布置悬挑钢梁。待上层楼面砼强度达到计强度后，再布置保护钢丝绳。在挑梁端头的底面于吊拉钢丝绳位置焊HPB235级φ20定位短钢筋，与工字钢双面满焊，钢丝绳绕住短钢筋吊拉挑梁端部，通过上吊环固定，钢丝绳尾端须固定绳卡3个。
悬挑钢梁布置遇剪力墙时，在剪力墙上预留洞口，挑梁穿过洞口在楼板上固定。
在剪力墙阳角转角处布置挑梁时，钢梁埋入剪力墙，与剪力墙混凝土直接连接。
6.9 卸荷点设置
本工程卸荷点分别设置在13层、21层、27层。卸荷垂直高度为12米，每跨一卸，间隔随立杆。采用φ14钢丝绳（钢丝6×19，绳芯1，钢丝强度极限1700MPa）与预埋在结构边梁或柱，剪力墙上的吊环共同作用。在第14层、22层、28层预埋吊环，采用φ20mmHPB235钢筋，预埋锚固深度不小于30的d （d为钢筋直径）。
卸荷层处每根钢丝绳穿过吊环，绳端兜过大横向水平杆和立杆之后采用3个绳夹锁紧，间距为6~8倍的钢丝绳直径，本工程取绳夹间距140mm，且最后一个卡具离绳头不应小于140mm，绳卡拧紧到钢丝绳压扁三分之一直径为宜。卸荷钢丝绳角度保证在60度以上，应保证受力
为了方便检查接头，可在最后一个绳夹后面约500mm处再按一个夹头，并将绳头放出一个“安全弯”。 为防止内外绳滑动，在吊环处加设一个绳夹扣紧
6.10 脚手架防护设施
脚手架外侧满挂密目式安全网封闭，设置在外排立杆内侧。搭设时要使安全网充分绷紧张拉、保证垂直。安全网不得随意松解；只有在得到相应区域的安全员同意时情况下才能松解。
在架体外侧随架体搭设设置护身栏杆，护身栏杆用钢管与外侧立杆扣牢，上栏杆高0.6米、1.2米各设置一道，每2步架护身栏杆下设挡脚板，挡脚板高度不小于180mm,同外侧立杆绑扎牢固。同时挡脚板应沿脚手板铺设层连续设置。
6.11 脚手架封闭设置
悬挑层铺设钢筋笆网后必须采用木模板将水平与竖直方向空隙全封闭，铺设应牢固，严实，以防高处坠落和物体打击事故的发生。
在架体与结构层间间隙，为防止落物、消除安全隐患，在架体内侧与构筑物之间应封闭起来。首层封闭后以上每隔4层封闭一道。封闭方法是挑出横向水平杆，在距横向水平杆端100mm处扣接纵向水平杆，上铺钢筋笆网与纵横水平杆用铁线绑扎牢固，内立杆与墙体之间空隙采用安全平网封闭。
6.12 安全斜挡板
脚手架在悬挑架段的建筑物第15.000米、39.000米、63.000米标高处设外伸4.5m（水平投影长度）长的斜挑防护棚。
安全斜挡板的斜挑杆纵距同外架纵距，斜挑杆与水平面的夹角为25~30度，用扣件与脚手架牢固连接。采用φ48钢管间隔3跨，即4.5米将斜挡板与脚手架连接，中间用φ48钢管扣件连接前端水平方向钢管辅助吊拉与铅垂面的夹角约为60度。在斜挑杆伸出端满铺竹子一层并牢固固定，上铺一层密目式安全网。
6.12 脚手架避雷设置
本工程脚手架接地、避雷措施执行《施工现场临时用电安全技术规范》（JGJ 46-2005）标准。
工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。避雷针设置在房屋脚手架四角立杆上，高度不小于1米，并将所有最上层的大横杆全部连通，形成避雷网络。脚手架通过连墙件钢筋将立杆分别与建筑物楼层内的避雷系统连成一体。
脚手架在搭设和使用期间，严禁施工用电线路架设在脚手架上；在脚手架上放置施工用的电焊机、检振动器等要放在干燥木板上，操作者要戴绝缘手套，穿绝缘鞋，经过脚手架的电线要严格检查，电焊机、振动器外壳要采取保护性接地或接零措施。
在施工期间遇有雷雨时，脚手架上的操作人员应立即离开。

7.脚手架的验收检查及使用要求
脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。检查工作由工程负责人或安全负责人进行组织，验收时须有监理等主管审批架子施工方案的有关技术和安全部门参加。
7.1 脚手架的检查时间
①每搭设10m~13m高度后；②达到设计高度后；③遇有6级以上大风和大雨之后；④停工超过一个月恢复使用前；⑤基础完工后及脚手架搭设前；⑥作业层上加荷载前
7.2 脚手架在使用中，应定期检查下列项目
①杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；②地基是否积水，底座是否松动，立杆是否悬空；③扣件螺栓是否松动；④立杆的沉降与垂直度的偏差是否符合规定；⑤安全防护措施是否符合要求；⑥是否超载；⑦悬挑梁是否松动，底座是否松动，立杆是否悬空；⑧钢丝绳及吊环是否松动。
7.3 脚手架的验收
验收时应具备下列文件：
①脚手架构配件的出厂合格证或质量分类合格标志；②脚手架工程的施工记录及质量检查记录；③脚手架搭设过程中出现的重要问题及处理记录；④脚手架工程的施工验收报告。
脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告：
①构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；②安全网的张挂及扶手的设置是否齐全；③基础是否平整坚实、支垫是否符合规定；④连墙件的数量、位置和设置是否符合要求；⑤垂直度及水平度是否合格。
7.4脚手架的检测
项目部、班组日常进行安全检查，所有安全检查记录必须形成书面材料。
（1）日常监测、监控重点部位如下:
①杆件的设置和连接、扫地杆、支撑、剪刀撑等构件是否符合要求、是否被拆掉。
②底座是否松动，立杆是否符合要求、是否存在悬空情况。
③连接扣件是否松动、出现滑移。
④架体的垂直度的偏差是否符合规范要求。
⑤施工过程中是否有超载的现象。
⑥安全防护措施是否符合规范要求、有否被破坏。
⑦脚手架体和脚手架杆件是否有变形的现象。
⑧脚手架卸荷钢丝绳受力状态，有无松动现象。
（2）监测项目包括:支架沉降、位移和变形。
监测频率:在脚手架搭设期间，一般监测频率不超过 3 天/次～5 天/次，在脚手架使用期，一般监测频率不超过 10 天/次～15 天/次。
监测的方法与工具:立杆的垂直度监测用经纬仪或吊线和卷尺， 立杆间距用钢板尺，纵向水平杆高差用水平仪或水平尺，主节点处各扣件中心点相互距离用钢板尺，同步立杆上两个相隔对接扣件的高差用钢卷尺，立杆上对接扣件至主节点的距离用钢卷尺，纵向水平杆上的对接扣件至主节点的距离用钢卷尺，扣件螺栓拧紧扭力矩用扭力扳手，剪刀撑斜杆与地面的倾角用角尺，脚手板外伸长度的检测用卷尺，钢管两端面切斜偏差用塞尺.拐角吃，钢管外表面锈蚀程度用游标卡尺，钢管弯曲用钢板尺。

8.脚手架质量保证措施
8.1 配件允许偏差见下表
序号
项目
允许偏差Δ(mm)
检 查 工具
1
普通钢管尺寸
外径56.8mm
壁厚3.5mm

-0.5
-0.5
游标卡尺
2
钢管两端面切斜偏差
1.70
塞尺、拐角尺
3
钢管
外表面锈蚀深度
≤0.50
游标卡尺
4
杆件钢管的端部弯曲l≤1.5m
≤5
钢板尺
立杆钢管弯曲
3m≤l≤4m
4m≤l≤6.5m

≤12
≤20
水平杆、斜杆的钢管弯曲
l≤6.5m
≤30
8.2、脚手架搭设的允许偏差和检验方法见下表
项
项 目
技术要求
允许偏差Δ(mm)
检查方法与工具
1
地
基
基
础
表面
坚实平整
—
观察
排水
不积水
垫板
不晃动
底座
不滑动
不沉降
-10
2
最后验收垂直度20~80m
—
±100
用
经
纬
仪
或
吊
线
和
卷
尺
搭设中检查
偏差的高度(m)
H=2
H=10
H=20
H=30
H=40
H=48
—

±7
±20
±40
±60
±80
±96
3
间距
步距

±20
钢
板
尺
纵距
±50
横距
±20
4
纵
向
水
平
杆
高
差
一根杆的两端

±20
水
平
仪
或
水
平
尺
同跨内两根
纵向
水平杆高差

±10
5
双排脚手架横向水平杆外伸长度
外伸500mm
-50

钢
板
尺
6
扣
件
安
装
主节点处各扣件中心点相互距离
a≤150mm

钢
板
尺
同步立杆上两个相隔对节扣件的高差
a≥500mm

立杆上的对接扣件至主节点的距离
a≤h/3
—
纵向水平杆上的对接扣件至主节点的距离
a≤la/3
—

扣件螺栓拧紧扭力矩
40～65N·m
—

扭力
扳手
7
剪刀撑斜杆与地面的倾角
45°～60°
—
角
尺
8
脚手板外伸长度
对接
a=130～150mm
l≤300mm
—

卷
尺

搭接
a≥100mm
l≥200mm
—

9.安全文明施工措施
9.1 材质及其使用的安全技术措施
钢管和扣件均要现场取样送检,合格后方可使用。
对接扣件的抗拉承载力为3kN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。
各杆件端头伸出扣件盖板边缘不小于100mm。
钢管严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。
外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、钢丝、竹篾、塑料混用。
严禁将外径48mm 与51mm 的钢管混合使用。
9.2 脚手架搭设的安全技术措施
技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。 脚手架必须严格依据本方案进行搭设；搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。操作人员必须持有登高作业操作证，方可上岗。
搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。
主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150㎜。
脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。主体施工外脚手架必须与主体同步进行，外脚手架必须高于操作层1.5米。
脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。
严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。
架子搭设到10m高度时由架子搭设人员进行自检；架子搭设完毕后由搭设会同施工单位、监理单位和质检单位对整个脚手架进行验收检查，发现不符合要求处，必须限时或立即整改。验收合格后方可投入使用。
架子在搭设过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。
在架子上施工的各工种作业人员,应注意自身安全(尤其是在卸料平台上的工作人员)；不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。
架子搭设完毕，用合格密目安全网铺围护于架子的外围及底部。
雨、雪、雾及六级以上大风等天气，严禁进行脚手架搭设、拆除工作。
9.3 脚手架拆除安全技术措施
脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。
脚手架拆除作业的危险性大于搭设作业。在进行拆卸作业前，建立统一指挥并对作业人员进行技术安全交底，以确保拆除作业安全顺利地进行。
拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆架应在白天进行，拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。
拆立杆时，要先抱住立杆再拆开最后两个扣，拆除纵向水平杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣。连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。翻掀脚手板时应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人
拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。每天拆架下班时，不应留下隐患部位。
拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。
脚手架拆除完后应将架料分类堆放，堆放地点要平坦，下设支垫排水良好。钢类最好放置室内，堆放在室外应加以遮盖。对扣件、螺栓等零星小构件应用柴油清洗干净装箱、袋分类存放室内以备再用。
弯曲变形的钢管应调直，损坏的及时修复并刷漆备用，不能修复的应集中报废处理。
脚手架拆除应配备通讯装置。拆架时严禁碰撞脚手架附近电源线，以防触电事故。
当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
如遇强风、大雨等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。
拆除脚手架前，班组成员要明确分工，统一指挥，操作过程中精力要集中，不得东张西望和开玩笑，工具不用时要放入工具袋内。
正确穿戴好个人防护用品，脚应穿软底鞋。拆除挑架等危险部位要挂安全带。
9.4 脚手架上作业的安全技术措施
结构施工时不允许两层同时作业，装修施工时同时作业层数不超过两层，且不在同一立面上。
脚手架施工荷载不允许超过3KN/m2，使用人力在架上搬运和安装的构件自重不得大于2.5KN，施工设备单重不得大于此重量，外脚手架上严禁搁置大量模板、钢筋、脚手管等施工材料。
每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业。发现有异常和危险情况时，应立即通知所有架上人员撤离。
架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具,以免影响自己作业的安全和发生掉物伤人。
在进行撬、拉、推、拔等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取必要的支托措施，以免拆下的模板材料掉落架外。
严格禁止在架面上打闹戏耍、退着行走和跨坐在外护栏上休息。不要在架面上急匆匆地行走或去办某件事情，相互躲让时应避免身体失衡。
作业人员在架上的最大作业高度应以可进行正常操作为度，严禁在架板上加垫器物或单块脚手板以增加操作高度。
在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施。一旦着火时，及时予以扑灭。
在架上运送材料经过正在作业中的人员时，要及时发出“请注意”“请让一让”的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。
作业层高出其下连墙件2步 以上，且其上尚无连墙件时应采取适当的临时抛拉措施。
定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。人员上下脚手架必须走安全防护的出入通道，严禁攀援脚手架上下。
在每步架的作业完成后，必须将架上剩余材料物品移至室内，每日收工前应清理架面，及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
9.5 脚手架防雨防风措施
台风暴雨预警期安排专人值班，负责气象信息的收集、整理，及时了解和掌握台风的路径和台风登陆的地点时间，并及时向应急处理指挥部组长通报。
台风暴雨期间实行24 小时值班，值班人员应严守岗位，做好当班纪录和台风经过时工地现场的情况记录。
施工现场要实行严格的台
