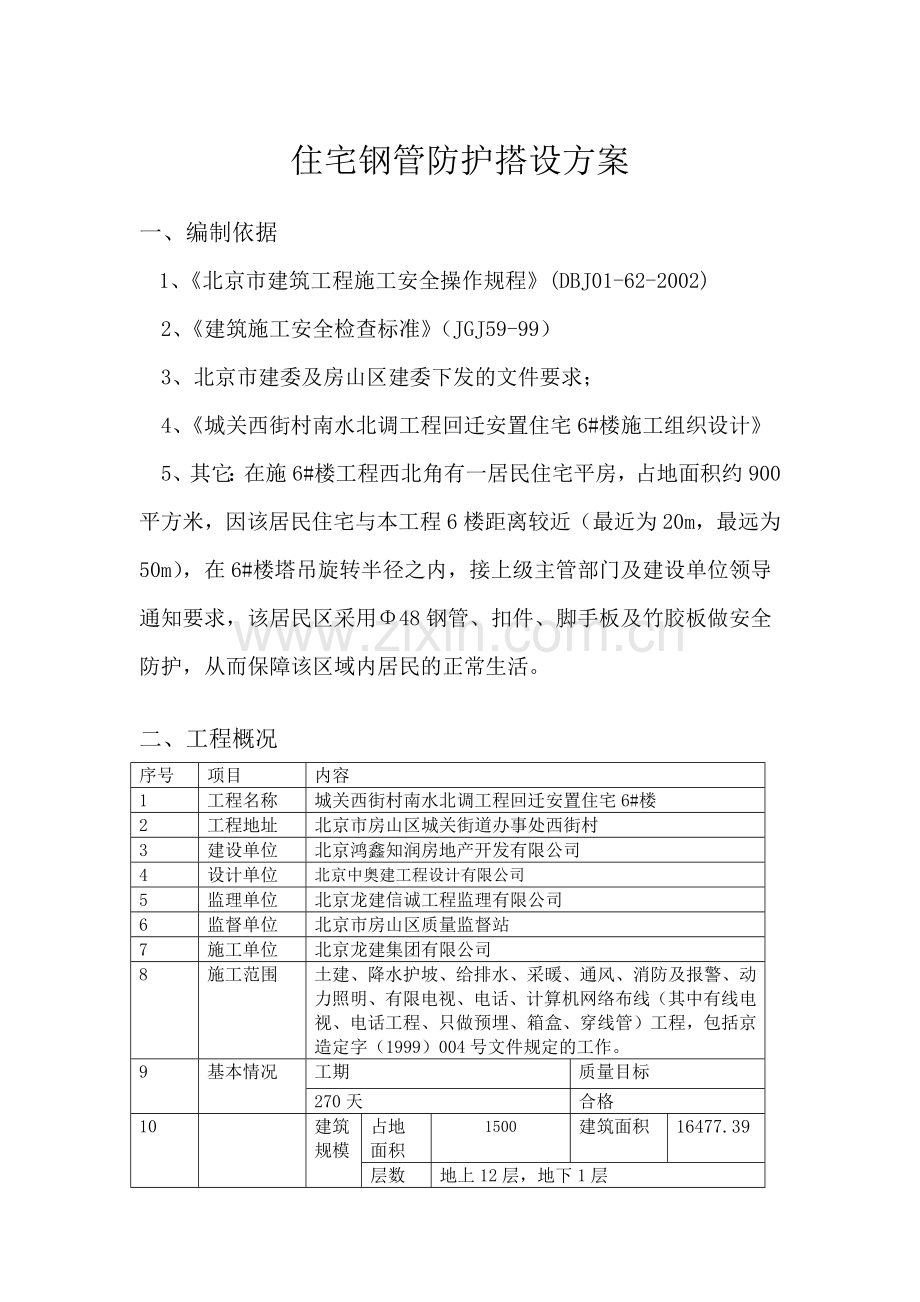

住宅钢管防护搭设方案

一、编制依据
1、《北京市建筑工程施工安全操作规程》(DBJ01-62-2002)
2、《建筑施工安全检查标准》（JGJ59-99）
3、北京市建委及房山区建委下发的文件要求；
4、《城关西街村南水北调工程回迁安置住宅6#楼施工组织设计》
5、其它：在施6#楼工程西北角有一居民住宅平房，占地面积约900平方米，因该居民住宅与本工程6楼距离较近（最近为20m，最远为50m），在6#楼塔吊旋转半径之内，接上级主管部门及建设单位领导通知要求，该居民区采用Φ48钢管、扣件、脚手板及竹胶板做安全防护，从而保障该区域内居民的正常生活。

二、工程概况
序号
项目
内容
1
工程名称
城关西街村南水北调工程回迁安置住宅6#楼
2
工程地址
北京市房山区城关街道办事处西街村
3
建设单位
北京鸿鑫知润房地产开发有限公司
4
设计单位
北京中奥建工程设计有限公司
5
监理单位
北京龙建信诚工程监理有限公司
6
监督单位
北京市房山区质量监督站
7
施工单位
北京龙建集团有限公司
8
施工范围
土建、降水护坡、给排水、采暖、通风、消防及报警、动力照明、有限电视、电话、计算机网络布线（其中有线电视、电话工程、只做预埋、箱盒、穿线管）工程，包括京造定字（1999）004号文件规定的工作。
9
基本情况
工期
质量目标
270天
合格
10

工
程
概
况
建筑规模
占地面积
1500
建筑面积
16477.39
层数
地上12层，地下1层

建筑檐高
33.6m

标高
±0.000
54.6m
基底
-4.45/-5.15m
建筑功能
住宅楼
结构类型
剪力墙
基础形式
筏板基础

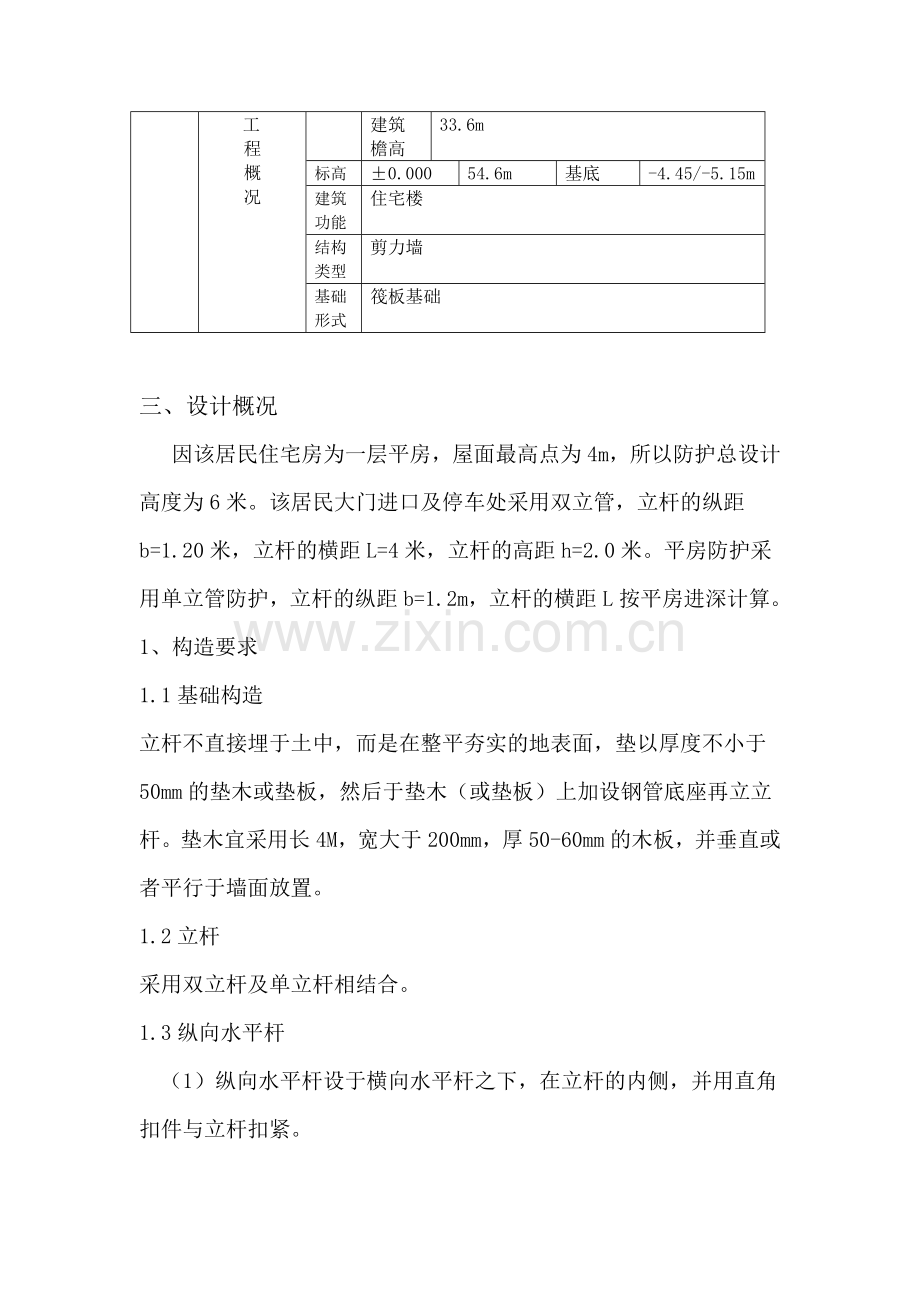

三、设计概况
因该居民住宅房为一层平房，屋面最高点为4m，所以防护总设计高度为6米。该居民大门进口及停车处采用双立管，立杆的纵距b=1.20米，立杆的横距L=4米，立杆的高距h=2.0米。平房防护采用单立管防护，立杆的纵距b=1.2m，立杆的横距L按平房进深计算。
1、构造要求
1.1基础构造
立杆不直接埋于土中，而是在整平夯实的地表面，垫以厚度不小于50mm的垫木或垫板，然后于垫木（或垫板）上加设钢管底座再立立杆。垫木宜采用长4M，宽大于200mm，厚50-60mm的木板，并垂直或者平行于墙面放置。
1.2立杆
采用双立杆及单立杆相结合。
1.3纵向水平杆
（1）纵向水平杆设于横向水平杆之下，在立杆的内侧，并用直角扣件与立杆扣紧。
（2）水平杆采用对接扣件连接，也可采用搭接。
A、对接扣件应交错布置，不应设在同步同跨内，相邻接头水平距离不应大于500mm，并应避免设在跨中。
B、当采用搭接接头时，搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端扣件盖板边缘至杆端的距离不宜小于100mm。
1.4剪刀撑
沿架体外侧满设剪刀撑，剪刀撑与地面夹角60度，在外侧立面沿架长高连续设置。斜杆接长采用旋转扣件搭接，搭接长度不小于500mm，设置2个旋转扣件，端部钢管伸出扣件边缘不得少于100mm。
1.5防砸防护
第一层满铺200-300宽、4米长、50厚的脚手板，第二层满铺竹胶板。

四、施工准备
1、材质要求
1、1钢管
（1）采用焊接钢管，为Q235A钢。
（2）外经为Ø48，壁厚3.5mm长度主要有6m、4m等。
（3）新钢管的质量要求
A、新钢管须有产品质量合格证，钢管材质检验报告。
B、钢管表面应平直光滑，不应有裂纹、分层、压痕和硬弯。
C、外经和壁厚允许偏差为0.5mm。
D、端部应平整，端面切斜的允许偏差为1.7mm。
（4）旧钢管外观质量要求
A、钢管须进行涂防锈漆的处理。
B、钢管应五锈蚀，钢管内外表面锈蚀的深度之和不大于0.5mm。
C、钢管尽量无弯曲，当有弯曲时，端部弯曲不大于5mm，立杆弯曲不大于20mm，栏杆、支撑体系钢管不大于30mm。
D、 应无裂纹，严禁打孔。
1.2、扣件
（1）扣件有三种：直角扣件、旋转扣件和对接扣件。
（2）扣件不得有裂纹、气孔。不宜有疏松、砂眼或其它影响使用的铸造缺陷，并应将影响外观质量的粘砂、裂缝、毛刺、氧化皮等清除干净。
（3）扣件与钢管帖面须严格整形，应保证与钢管扣紧时接触良好。
（4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm。
（5）当扣件夹紧钢管时，开口的最小距离应不大于5mm。
（6）扣件表面应进行防锈处理。
（7）新扣件必须有产品质量合格证，生产许可证，专业检测单位测试报告。
（8）扣件螺栓为Ø12，不得滑丝，扣件螺栓拧紧扭紧扭力矩达70N.m时，可锻铸铁扣件不得破坏。
1.3脚手板
本工程脚手板采用木脚手板，木脚手板厚度不小于50mm，材质不低于国家二号标准的松木板，两端用3mm镀锌铁丝捆紧，禁止使用有扭纹、破裂严重的脚手板。
2、材料用量
序号
材料名称
规格
单位
用量
备注
1
钢管
Φ48
m
7700

2
扣件

个
4750

3
脚手板
50*200*4000
块
1480

4
竹胶板
1.22*2.44
m²
900

5
木方
100*100
m³
7

50*100
m³
7

6
铅丝
14#
Kg
170

7
圆钉
ф50/70
Kg
210

五、钢管防护搭设方法及拆除
1、搭设顺序
场地平整、夯实→定位设置垫板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（栅格）→剪刀撑→铺脚手板→铺竹胶板→验收
2、施工工艺
（1）定位定距：根据构造要求量出内、外立杆距墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用白灰点出立杆标记。垫板准确放在定位线上，垫板必须铺放平稳，不得悬空。
（2）架体搭设，宜先立里排立杆，然后依此向外，每排立杆宜先立两头，再立中间的一根，互相看齐后再立中间部分各立杆，立杆接长时，应先立外排，后立内排。
（3）架体内，每立杆间在自地面2米处做斜拉杆。
（4）架体搭设成型后，在立杆5.5米处设置一道水平杆，架体上满铺一层脚手板，用14#铅丝将脚手板与钢管捆绑。
（5）距脚手板300高，设一道水平杆，在每隔0.6米放置50*100木方，与水平杆绑扎，再满铺一层1cm厚竹胶板，用圆钉与木方连接。竹胶板再用100*100木方加固（用70#圆钉）。
3、钢管防护架的拆除
（1）架子拆除时应划分作业区，周围设置围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。
（2）拆除的高处作业人员，必须戴安全帽，系安全带，扎裹脚，穿软底防滑鞋。
（3）拆除顺序应遵循由上而下，先搭后拆，后搭先拆的原则。即先拆100*100木方、竹胶板、脚手板、斜拉杆，后拆横杆、纵杆、立杆等，并按一步一清的原则依此进行，要严禁上下同时进行拆穿作业。
（4）拆立杆时，应先稳住立杆再拆开最后两个扣。
（5）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以免坠落。
（6）拆除时如附近有外电线路，要采取隔离措施。严禁架杆接触电线。
（7）拆除时不应碰坏居民住宅门窗、玻璃、落水管、房檐片等物品。
（8）拆下的材料，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收、处理。
（9）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。

六、安全技术措施及注意事项
（1）脚手架搭设人员必须是经过考核的专业架子工，并持证上岗。
（2）脚手架操作人员必须戴安全帽、安全带，穿防滑鞋等。
（3）脚手架的构配件必须合格。
（4）脚手架搭设应分阶段进行检查，发现问题及时校正。
（5）六级及六级以上大风和雾、雨、雪天应停止脚手架作业，雨、无后上架操作应有防滑措施，应扫除积雪。
（6）拆除脚手架时，地面应设围栏警戒标志，并派专人看守，严禁一切非操作人员入内。
