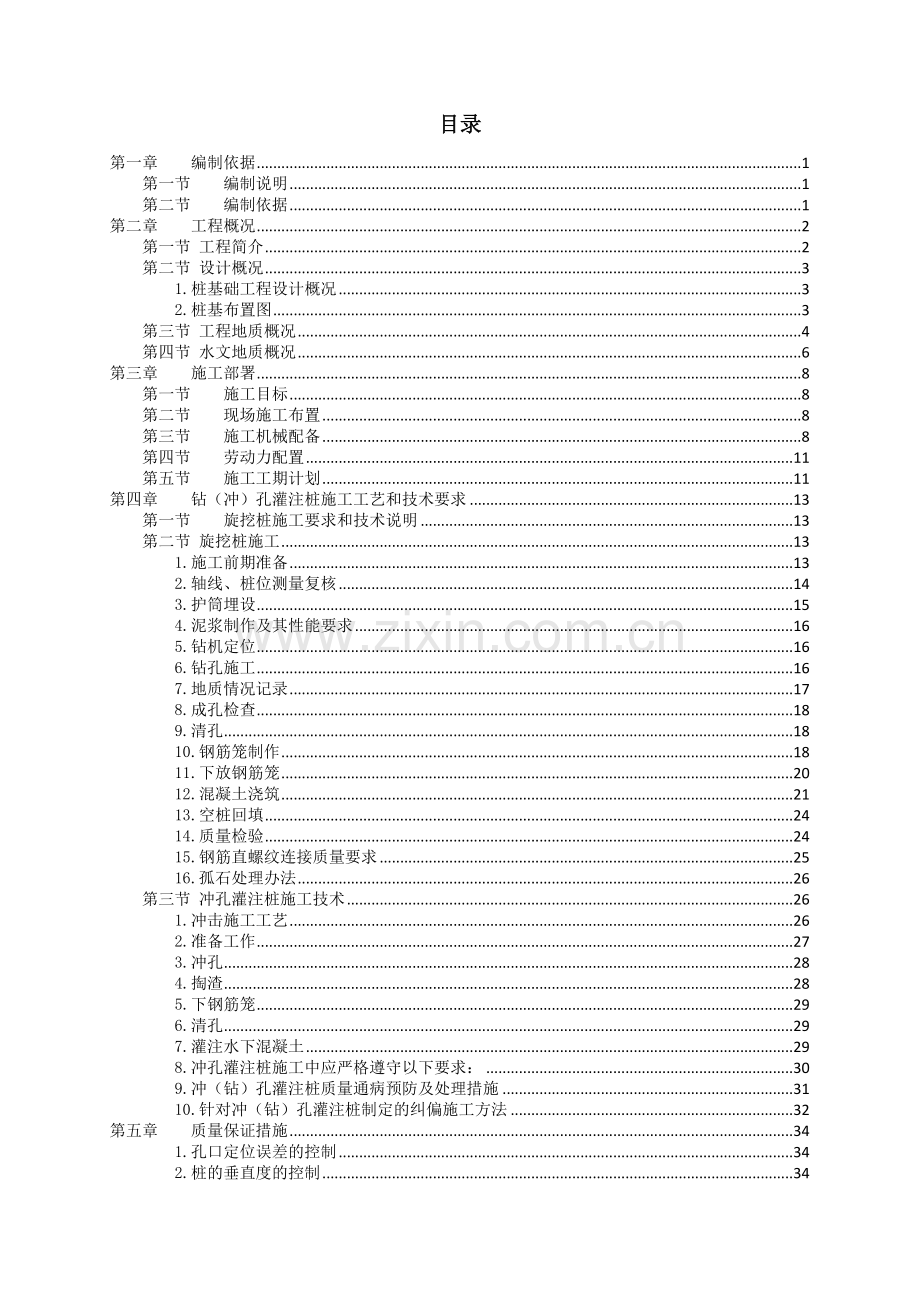

目录
第一章 编制依据 1
第一节 编制说明 1
第二节 编制依据 1
第二章 工程概况 2
第一节 工程简介 2
第二节 设计概况 3
1.桩基础工程设计概况 3
2.桩基布置图 3
第三节 工程地质概况 4
第四节 水文地质概况 6
第三章 施工部署 8
第一节 施工目标 8
第二节 现场施工布置 8
第三节 施工机械配备 8
第四节 劳动力配置 11
第五节 施工工期计划 11
第四章 钻（冲）孔灌注桩施工工艺和技术要求 13
第一节 旋挖桩施工要求和技术说明 13
第二节 旋挖桩施工 13
1.施工前期准备 13
2.轴线、桩位测量复核 14
3.护筒埋设 15
4.泥浆制作及其性能要求 16
5.钻机定位 16
6.钻孔施工 16
7.地质情况记录 17
8.成孔检查 18
9.清孔 18
10.钢筋笼制作 18
11.下放钢筋笼 20
12.混凝土浇筑 21
13.空桩回填 24
14.质量检验 24
15.钢筋直螺纹连接质量要求 25
16.孤石处理办法 26
第三节 冲孔灌注桩施工技术 26
1.冲击施工工艺 26
2.准备工作 27
3.冲孔 28
4.掏渣 28
5.下钢筋笼 29
6.清孔 29
7.灌注水下混凝土 29
8.冲孔灌注桩施工中应严格遵守以下要求： 30
9.冲（钻）孔灌注桩质量通病预防及处理措施 31
10.针对冲（钻）孔灌注桩制定的纠偏施工方法 32
第五章 质量保证措施 34
1.孔口定位误差的控制 34
2.桩的垂直度的控制 34
3.孤石的处理方法 35
4.克服钢筋笼上浮的方法 35
5.冲孔桩工程施工注意事项 35
第六章 施工安全保证措施 37
第七章 应急预案 38
第一节 应急管理目标 38
1.应急救援小组成员 38
2、应急救援小组岗位职责 39
第二节 应急救援准备 39
1、物资准备 40
2、主要应急常用工具和器材 40
3、主要应急常用药品 40
4、急救箱 40
5、药物 40
6、其他应急设备和设施 41
第三节 主要应急联系电话号码 41
第四节 应急救援培训 41
第五节 应急救援程序及就医路线 41
1、应急救援程序 42
2、就医路线 43
第八章 文明施工措施 44
1.现场工程标志牌设计 44
2.现场场地和道路 44
3.运输车辆 44

第一章 编制依据
第一节 编制说明
本工程桩基础主要采用旋挖钻机配合冲孔机成孔水下混凝土灌注成桩施工工艺，为确保本工程顺利施工以及主体结构安全，故此编制以下施工方案。
第二节 编制依据
序号
内 容
设计图纸
1
项目金融大厦钻（冲）孔灌注桩大样与说明及桩基布置图
2
项目环球中心（丰隆中心）基坑支护及土石方工程地块岩土工程详细勘察报告
3
项目环球中心（丰隆中心）基坑支护及土石方工程地块岩土工程补充勘察报告
施工规范及法规
1
工程测量规范（GB50026—2007）
2
建筑桩基技术规范（JGJ94-2008）
3
建筑地基基础工程施工规范（GB51004—2015）
4
建筑地基基础工程施工质量验收规范(GB50202—2002)
5
建筑机械使用安全技术规程（JGJ33—2012）
6
钢筋焊接及验收规范（JGJ18—2012）
7
现场踏勘以及本公司多年类似工程设计及施工经验
8
钢筋机械连接技术规程（JGJ107-2010）
9
中华人民共和国、行业和广东省政府颁布的有关法律、法规及规定

第二章 工程概况
第一节 工程简介
序号
内容
说明与要求
1
工程名称
项目环球中心（丰隆中心）基坑支护及土石方工程
2
工程地点
深南中路和上步南路交叉口西南部，松岭路以东
3
施工单位
中国建筑第四工程局有限公司
4
建设单位
丰隆集团有限公司
5
监理单位
上海市建设工程监理咨询有限公司
6
设计单位
深圳市同济人建筑设计有限公司
7
地勘单位
深圳市勘察研究院有限公司
本项目位于深南中路和上步南路交叉口西南部，松岭路以东。拟建办公楼占地面积约14400㎡，地面绝对标高约11.0m（黄海高程），场地平坦。地下拟建4层；地上塔楼拟建238m高，裙楼拟建地上6层。基坑开挖面积约为12000平方米，基坑深度约22米，基坑周长约515m。基坑支护方案采用三道钢筋混凝土内支撑+地下连续墙。
基坑北侧为深南中路，地铁出入口风井已占用红线场地约2.0m，南侧为上步大厦和南园新村6层居民楼，西侧靠近松岭路，东侧临地铁科学馆二层地下商场。其中北侧相邻地铁1号线科学馆站主体结构约29m,左线中心线约33.1m；西北角地铁科学馆站3号出入口和风井已进入用地红线范围内2.0m，北侧开挖线在轨道交通设施保护范围之内。

工程位置效果图
第二节 设计概况
1.桩基础工程设计概况
本基坑开挖深度约22m，本桩基础选用钻（冲）孔灌注桩施工，桩型为端承桩，桩长为6-15m，桩端支撑于微风化花岗岩，要求桩端嵌入该岩层不小于1000mm。
本工程采用旋挖配合冲桩机施工，桩总数为43桩，桩径（桩身直径）共4种，桩身尺寸分别为1200mm、1600mm、2400mm、3000mm。
2.桩基布置图
桩基平面布置图

第三节 工程地质概况
根据项目环球中心（丰隆中心）基坑支护及土石方工程地块岩土工程详细勘察报告（2010年10月版）【深圳市勘察研究院有限公司】，本场地揭露地层自上而下可分为：人工填土（Qml）、第四系坡洪积层（Qdl+pl）、第四系残积层（Qel），下伏基岩为燕山晚期花岗岩（γ53），自上而下简述如下：
（一）人工填土（Qml）
人工填土①：褐红、褐黄色，以粘性土为主，不均匀混少量碎石、细砂等，稍湿，松散~稍密状态。层厚0.40～7.00m，场区内均有分布。标准贯入试验锤击数一般4~7击，平均5.3击。
（二）第四系坡洪积层（Qdl+pl ）
粉质粘土②：褐红、褐黄色，不均匀含有少量碎石，可塑状态。层厚1.50～7.30m，层厚1.00～8.50m，层顶埋深0.40～7.00m，层顶标高5.09～11.92m，场区内均有分布。标准贯入试验锤击数一般8~20击，平均14.5击。
（三）第四系残积层（Qel）
砾质粉质粘土③：褐灰、灰白、褐黄、褐红等色，系燕山晚期花岗岩风化残积而成，原岩结构较清晰，残留少量石英颗粒，可塑～硬塑状态。层厚6.20～27.80m，层顶埋深1.50～10.00m，层顶标高1.59～9.66m，场区内均有分布。标准贯入试验锤击数一般12~28击，平均21.8击。
（四）燕山晚期花岗岩（γ53）
根据钻孔揭露，拟建场地下伏基岩为燕山晚期（γ53）花岗岩，青灰色，风化后呈红褐、黄褐、肉红、灰白等色，主要矿物成分为石英、长石及黑云母，含少量其它暗色矿物及蚀变矿物。似斑状结构，致密块状构造。本次钻探揭露其全风化、强风化、中风化和微风化四带：
（1）全风化花岗岩（）④：褐灰、红褐、黄褐色，大部分矿物已风化变质，其中钾长石风化后多呈粉末状，手捻有砂感，无塑性，双管合金钻具易钻进，岩芯呈土柱状。层厚0.70～16.80m，层顶埋深10.00～37.80m，层顶标高-25.16～1.22m，场区内均有分布。标准贯入试验锤击数一般32~48击，平均38.8击。
（2）强风化花岗岩（）⑤：褐红、褐黄、紫红色，大部分矿物已风化变质，其中钾长石风化后呈砂状及颗粒状，风化裂隙极发育，岩块用手可折断，双管钻具易钻进，局部地段分布有硬夹层，岩芯呈土柱状、砂砾状。局部有轻微变质现象，属极破碎极软岩，岩体基本质量等级为Ⅴ级。层厚1.50～6.80m，层顶埋深11.30～40.00m，层顶标高-28.49～0.06m，场区内均有分布。标准贯入试验89次，击数均大于50击。
（3）中风化花岗岩（）⑥：褐黄、灰褐、灰白、灰绿色，部分矿物已风化变质，节理裂隙发育，节理面多被铁质氧化物浸染呈暗褐色，并可见绿泥石化现象，岩块用手难折断，敲击声较脆。合金钻具可钻进，岩芯呈块状及短柱状。揭露层厚0.20～13.20m，层顶埋深14.20～46.40m，层顶标高-34.59～-2.84m，所有钻孔均钻见此层。
（4）微风化花岗岩（）⑦：青灰、肉红、灰绿色，节理裂隙稍发育，沿节理面偶见暗褐色铁质氧化物浸染及绿泥石化现象，岩石坚硬，属较完整的较硬岩,岩体基本质量等级为Ⅲ级，金刚石钻具可钻进，岩芯呈长柱状。揭露层厚0.40～6.00m，层顶埋深19.90～57.00m，层顶标高-44.69～-8.81m，除ZK21～ZK24、ZK26、ZK46、ZK51、ZK53、ZK55号钻孔外，其余钻孔均钻至此层。
（五）构造岩（F）
场地基岩受区域地质构造的影响，形成风化深槽，基岩大部分裂隙发育，蚀变严重，绿泥石化现象显著，碎裂岩化特征明显。部分地段基岩呈压碎结构，根据基岩受构造挤压碎裂程度及风化程度可分为全风化碎裂岩、强风化状碎裂岩、中风化碎裂岩。
（1）全风化碎裂岩（层序号⑧）：褐黄、紫褐、浅灰绿等色，岩石具碎裂-碎斑结构，部分矿物肉眼难辨，岩芯多呈坚硬土状，干钻可钻进。场地内BK9、ZK22、ZK23、ZK31、ZK50、ZK58、ZK59、ZK70号钻孔有揭露，揭露厚度2.00～9.00m，层顶埋深0.50～31.00m，层顶标高-19.49～-5.48m。标准贯入试验8次，锤击数35～45击，平均39.8击。
（2）强风化碎裂岩（层序号⑨）：褐红、黄褐等色，受构造挤压作用及风化作用，裂隙极发育，岩石呈碎裂-碎斑结构，极其破碎，岩芯呈角砾夹土状、角砾易掰折。场地内BK30～BK32、BK37、BK38、ZK8、ZK21～ZK23、ZK31、ZK45、ZK50、ZK54、ZK58、ZK59、ZK70、K4～K6、K11号钻孔有揭露，揭露厚度2.40～22.00m，层顶埋深18.80～49.20m，层顶标高-37.51～-7.34m。标准贯入试验13次，锤击数均大于或等于50击。
（3）中风化碎裂岩（层序号⑩）：褐红、黄褐、褐灰色，受构造挤压作用，裂隙极发育，岩石呈碎裂-碎斑结构，较破碎，岩芯呈碎块状、块状，岩块易敲碎。场地内ZK8、ZK20、ZK22、ZK54、K6号钻孔有揭露，揭露厚度0.70~6.20m，层顶埋深29.60～63.20m，层顶标高-51.51～-18.02m。

北侧地质剖面（A-D段）
（粉线为全风化岩分界面）

第四节 水文地质概况
拟建场地内人工填土由于混有碎石，透水性较强，第四系坡洪积粉质粘土层、第四系残积砾质粉质粘土层及全风化、微风化花岗岩均为相对隔水层或弱透水层，其含水性及透水性较差。强风化、中风化花岗岩中赋存有少量基岩裂隙水。
根据勘察报告，场地环境类别属Ⅱ类，场地内不存在强透水地层，综合判定该地下水对混凝土具弱腐蚀性；对混凝土中钢筋具微腐蚀性；场地内地下水水位以上土质对砼结构具有微腐蚀性；对钢筋砼结构中钢筋具微腐蚀性；对钢结构及钢管道具微腐蚀性。根据勘察单位补充文件：抗浮水位在平面图118450 线以西为 10.0 米，以东抗浮水位为8.8米。
根据地质勘查报告，本场地主要含水层有两类：一类为第四系孔隙水，属潜水类型，主要含水层为第四系坡洪积粉质黏土及残积砾质黏性土，为弱含水、弱透水性地层；另一类为基岩裂隙水，主要含水层为强风化及中风化岩层，其含水量、透水性主要受地层裂隙发育程度控制，整体上属弱含水、弱透水层，水量较小。由于上下地层透水性能的差异，基岩裂隙水具有微承压性。人工填土（含碎石）层中分布有少量上层滞水。其他地层均为弱含水、弱透水性土层或相对隔水层。
场地地下水主要受大气降水的垂向渗入补给。在2010年丰水期（9月份）测得各钻孔稳定水位埋深0.20~7.50m，标高4.64~11.59m；在2010年枯水期（12月份）测得各钻孔稳定水位埋深2.00~5.10m，标高6.79~10.37m。在2011年丰水期（5月份），地下稳定水位埋深为1.30~2.80m，标高8.78~10.34m；

地下水位与基坑位置关系
第三章 施工部署
第一节 施工目标
（1）工程质量目标
本工程的质量标准为达到国家或行业质量检验评定的合格标准
（2）工程安全目标
杜绝死亡事故，轻伤安全事故控制在5‰以内
（3）成本目标
在工程成本控制范围内
（4）环境目标
在施工过程中争取最大限度地节约资源与减少对环境的负面影响
第二节 现场施工布置
依据现场要求，同时安排2台旋挖机进行施工，施工现场布置两个的泥浆池（尺寸分别为：14m*4m*2m、12m*8m*2.5m），钢筋笼加工场地设置在天然基础处大小为20m*16m，施工流程及施工现场布置图如下表所示：

第三节 施工机械配备
依据现场情况，本工程所用机械如下表所示：
序号
名称
型号
台数
备注

1
旋挖钻机
三一重工360及三一重工420
各一台
-

2
泥浆泵
WQ20-40
2
27.5kw

3
电焊机
BX1-300
8
21kw

4
泥浆搅拌机
QZL1-NJ5.5
2
5.5kw

5
泥浆分离器
黑旋风
1
-

6
履带吊
XGC75
1
-

7
冲孔钻机

3
-

第四节 劳动力配置
现场施工人员依据具体工序依次进场，合理安排人员，为保质保量、定期完成本工程，现场负责人应妥善协调，各班组人员应相互配合，各班组人员如下所示：
序号
工种
人数
1
施工员
1
2
质检员
1
3
安全员
1
4
旋挖机司机
4
5
履带起重机司机
2
6
履带起重机指挥
2
7
泥浆搅拌机操作工
2
8
钢筋工
4
9
电焊工
4
10
混凝土工
6
第五节 施工工期计划
本工程开始阶段投入2台旋挖机及1台履带吊。考虑到中午12:00-14:00、晚上23点-次日凌晨7点施工间歇。旋挖桩施工总进度计划见下表：
序号
任务名称
工期
开始时间
完成时间
1
桩基总工期
122工作日
7月8日
9月18日
2
场地准备
5工作日
7月8日
7月12日
3
设备进场
7工作日
7月13日
7月19日
4
桩基施工
60工作日
7月22日
9月19日
5
土方开挖
30工作日
9月20日
10月19日
6
桩基检测
20工作日
10月20日
11月8日
第四章 钻（冲）孔灌注桩施工工艺和技术要求
第一节 旋挖桩施工要求和技术说明
（1）旋挖桩直径分别为1200mm、1600mm、2400mm、3000mm，嵌入深度为入微风化不小于1000mm。
（2）旋挖桩桩身砼强度等级为C45级商品砼。
（3）各桩成孔参数如下表所示：
桩编号
桩身直径（mm）
桩端持力层
桩数量
单桩承载力特征值（KN）
ZH1
1600
微风化岩
6
23000
ZH2
1200
微风化岩
4
11000
ZH3
2400
微风化岩
29
53000
ZH4
3000
微风化岩
4
83000
（4）桩芯混凝土灌注高度应比设计桩顶高程高出1.5m～2m，在承台施工前，将桩顶浮浆凿除干净，桩径允许偏差±50mm，垂直度允许偏差1%。
（5）主筋间距偏差不大于10mm，箍筋间距偏差不大于20mm，钢筋笼长度偏差不大于100mm，钢筋笼直径偏差不大于10mm，孔底沉渣厚度不大于50 mm。施工应满足《建筑桩基技术规范JGJ94-2008》的规定。
（6）钢筋保护层70mm，桩身主筋连接可采用焊接或机械式套筒连接，搭接长度LaE为35d，抗拔桩为45d，并满足《钢筋机械连接通用技术规程JGJ107-2010》的规定，钢筋笼外侧需设混凝土垫块，或采用其他有效措施，确保钢筋笼保护层厚度。纵向钢筋采用HRB400级。
（7）承台施工前，桩顶应凿至新鲜混凝土面，出露钢筋应平直，浇注承台混凝土前，必须清理干净残渣和积水，应保证桩与承台连接牢固，不得造成连接处产生薄弱面。
第二节 旋挖桩施工
1.施工前期准备
（1）场地准备
施工现场场地内已全部平整浇筑混凝土垫层，无需考虑其他硬化措施。
（2）旋挖机进场
旋挖机重量大约120T，将旋挖机拆分运至施工现场后，于场地内进行组装调试。
（3）施工工艺流程

（4）施工前项目经理部应组织有关人员参加设计交底，熟悉工程图和地质资料。
（5）测量放线
现场施工测量放线，放出结构轴线和桩孔位，进行核对，避免错漏。桩直径大场地小，工序复杂，因此必须多做引出测点，以便可供多次复测使用。
2.轴线、桩位测量复核
根据施工附图及测量控制网资料，按“从整体到局部的原则”进行桩基的位置放样。钻机施工前需要放出准确的桩位线，依据设计图纸的桩位进行测量放线，使用全站仪定桩位，在桩位点打木桩或钢筋桩,埋深300，桩上定出桩位中心，并用“十字栓桩法”做好标识，并加以保护。会同有关人员对轴线、桩位进行测量复核，并做出复核记录，经复核确认桩位的轴线正确无误方可埋设护筒。

3.护筒埋设
钢护筒埋设工作是钻机施工的开端，钢护筒平面位置与垂直度应准确，钢护筒周围和护筒底脚应紧密，不透水。埋设钢护筒时应通过定位的控制桩放样，把钻机钻孔的位置标于孔底。再把钢护筒吊放进孔内，找出钢护筒的圆心位置，用十字线在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻机钻孔中心位置重合，护筒中心与桩位偏差≤2cm。同时用水平尺或垂球检查，使钢护筒坚直，护筒竖向倾斜度不得大于1%。
本工程孔口护筒采用钢板制作、内孔径比桩孔大150mm，长度3m～6m，采用厚4～6mm钢板制作。护筒上端高出施工地面0.3m。此后即在钢护筒周围对称地、均匀地回填最佳含水量的粘土，要分层夯实，达到最佳密实度。以保证其垂直度并防止泥浆流失及位移、掉落。如果护筒底土层不是粘性土，应挖深或换土，在孔底回填夯实300～500mm厚度的粘土后，再安放护筒，以免护筒底口处渗漏塌方，为防止地表水顺筒壁外侧渗入，护筒外面与原土之间也要用粘土分层填满、夯实，夯填时要防止钢护筒偏斜。对于较长的护筒可辅以锤击、压重振动、筒内除土等方法沉入。护筒上口应绑扎木方对称吊紧，防止下窜。

护筒埋设实例照片
4.泥浆制作及其性能要求
泥浆的配制相对比较简单，由自身设备配合造浆机完成，材料的选定，施工中选取水化性能较好，造浆率高，成浆快，含砂量少的膨润土或黏土为宜，水：膨润土：纯碱＝100：20：1,施工过程中做好泥浆过滤处理，保证泥浆的稠度和比重，开孔时泥浆比重应控制在1.2～1.3，在容易塌孔的土层中成孔时，泥浆比重应加大至1.3～1.5，当成孔至粘土层时应注入清水，以原土造浆护壁，泥浆比重应控制在1.1～1.3。泥浆的其它控制指标为粘度18～28s；含砂率不大于8％；胶体率不小于95％。施工中应经常测定泥浆的比重、粘度、含砂率和胶体率。为了使泥浆有较好的技术性能，必要时可在泥浆中投入适量的添加剂。泥浆性能指标及测定方法表见下表：
序 号
项 目
性 能 指 标
测 定 方 法
1

相对密度
开孔时
1.2～1.3
相对密度计
易塌孔处
1.3～1.5
粘土层
1.1～1.3
2
粘 度
18～28秒
500cc/700cc漏斗法
3
含砂率
≤8％
含砂率计
4
胶体率
≥95％
静止澄清
5.钻机定位
钻机就位前，要事先检查钻机的性能状态是否良好，配套设备是否齐全，保证钻机工作正常。旋挖钻机底盘为伸缩式自动整平装置，并在操纵室内有仪表准确显示电子读数，当钻头对准桩位十字中心线时，各项数据即可锁定，勿需再做调整。钻机就位后，钻头中心与桩位中心应对正准确。误差控制在2cm以内。
6.钻孔施工
成孔施工宜采用跳挖方式，旋挖钻机一般采用筒式钻头，在孔内将钻头下降到预定深度后，旋转钻头并加压，将旋起的土挤入钻筒内，待泥土挤满钻筒后，反转钻头，将钻头底部封闭并提出孔外，自动开启钻头底部开关，倒出弃土。
钻机就位后，泥浆制备合格后，即可开始钻进，钻进时每回进尺深度控制在60cm左右，开始钻进时钻机要轻压慢转，并注意放斗要稳，提斗要慢，特别是开孔时至旋挖至地下5-8m的过程，要注意通过控制盘来监控垂直度，如有偏差及时进行调整。渐渐进入正常施工，保证钻斗对准桩位，预防孔斜和桩位偏差。
成孔前必须检查钻头直径、钻头磨损情况，施工过程对钻头磨损超标的及时更换。成孔中，按试施工确定的参数进行施工，设专职记录员记录成孔过程的各种参数，如加钻杆、钻进深度、地质特征、机械设备损坏、障碍物等情况。记录必须认真、及时、准确、清晰。
旋挖钻机配备电子控制系统显示并调整钻杆的垂直度，同时在钻杆的两个侧面均设有垂直度观测线，在钻进过程中有专人观察两个垂直度线，随时指挥机手调整钻杆垂直度。通过电子控制和人工观察两个方面来保证钻杆的垂直度，从而保证了成孔的垂直度。
钻孔过程中根据地质情况控制进尺速度：由硬地层钻到软地层时，可适当加快钻进速度；当软地层变为硬地层时，要减速慢进；在易缩径的地层中，应适当增加扫孔次数，防止缩径；对硬塑层采用快转速钻进，以提高钻进效率；砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度。必须按要求测试进、出口泥浆指标,发现超标及时调整。
旋挖钻进施工时，必须保证每抓一斗的同时及时向孔内注浆，使孔内水头保持一定的高度，以平衡孔内侧压力。

旋挖钻机钻孔实例
7.地质情况记录
按相应的地质的相关的表记录。旋挖钻机钻进施工时及时填写《钻孔记录表》，主要填写内容为：工作项目，钻进深度，钻进速度，及孔底标高。《钻孔记录表》由专人负责填写，交接班时应有交接记录。
根据旋挖钻机钻孔钻进速度的变化和土层取样认真做好地质情况记录，每处孔桩必须备有土层地质样品盒，在盒内标明各样品在孔桩所处的位置和取样时间。旋挖钻机孔桩地质剖面与设计不符时及时报请监理现场确认，由设计单位确定是否进行变更设计。钻孔时要及时清运孔口出渣，避免妨碍钻孔施工、污染环境。钻孔达到预定钻孔深度后，提起钻杆，测量孔深及虚土厚度（虚土厚度等于钻深与孔深的差值）。
8.成孔检查
成孔达到设计标高后，对孔深、孔径、孔壁、垂直度进行检查，不合格时采取措施处理。
9.清孔
清孔是旋挖钻孔灌注桩施工保证成桩质量的重要一环，通过清孔确保桩孔的质量指标、孔底沉渣厚度、循环液中含钻渣量和孔壁泥垢等符合桩孔质量要求。该旋挖钻进施工采用二次清孔技术。
在下完钢筋笼后如果沉渣大于50mm时,需要进行清孔。
由于旋挖钻机的钻渣可直接用旋挖筒提取，所以仅用静态泥浆护壁，这样大大减少了泥浆用量，清孔工作较为简单。通常在钻到设计标高后，采用换浆方式进行清孔，清孔后要求孔内排出或抽出的泥浆手摸无2-3mm颗粒，泥浆比重1.03-1.1，含沙率小于2％，粘度在17－20s之间，检验合格后方可下钢筋笼和导管。
10.钢筋笼制作
（1）根据设计，计算箍筋用料长度、主筋分布段长度，将所需钢筋调直后用切割机成批切好备用。由于切断待焊的主筋、箍筋、绕筋的规格尺寸不尽相同，注意分别摆放，防止错用。
（2）纵筋连接应采用机械式套筒连接或焊接，并满足《钢筋机械连接技术规程JGJ107-2010》及《钢筋焊接及验收规范JGJ18—2012》的规定。
（3）横向加劲箍及螺旋钢箍种类用B型，纵横筋交接处均应焊牢。图纸中焊接加劲筋直径为C18及C16，依据现场钢筋笼吊装情况，焊接加劲筋均采用直径C18的钢筋，更好地保证钢筋笼的成型质量。

桩身截面尺寸图
（4）将支撑架按2m的间距摆放在同一水平面上对准中心线，然后将配好定长的主筋平直摆放在焊接支撑架上。
（5）将箍筋按设计要求套入主筋并保持与主筋垂直，进行梅花式点焊。
（6）钢筋保护层为70mm，应焊接钢筋笼保护层钢筋环或在钢筋笼外侧需设混凝土垫块，以确保钢筋保护层的厚度。
（7）将制作好的钢筋笼稳固放置在平整的地面上，防止变形。

钢筋笼制作实例
（8）由于现场标高为12m左右，旋挖桩有18～20m的空桩，钢筋笼下放后定位较困难，为保证钢筋笼的准确定位，在钢筋笼的上部焊接四根钢筋，超出护筒10cm，采取“十字栓桩法”确定中心点。

钢筋定位示意图
11.下放钢筋笼
（1）钢筋笼起吊
本工程钢筋笼长达7m-15m，最重钢筋笼约为3T采用XGC75履带吊，将钢筋笼吊装至孔口，起吊钢筋笼采用扁担起吊法，起吊点在钢筋笼上部箍筋与主筋连接处，且吊点对称。钢筋笼设置2-4个起吊点，以保证钢筋笼在起吊时不变形。

钢筋笼吊装实例
（2）在下放过程中，吊放钢筋笼入孔时应对准孔位，保证垂直、轻放、慢放入孔。入孔后应徐徐下放，不得左右旋转，若遇障碍停止下放，查明原因进行处理，严禁高提猛落和强制下放。
（3）下放钢筋笼时，要求有技术人员在场，使用吊筋以控制钢筋笼的桩顶标高及钢筋笼上浮等问题。钢筋笼安装到位，经检查合格后，要采取措施用支撑架将钢筋笼固定在孔口。
（4）超声波管埋设
《建筑基桩检测技术规范》(JGJ106-2003)规定：当桩径小于或等于1600mm时，可采用低应变法或超声法。当桩径大于1600mm时，应全部预埋声测管。
1）埋管材料：宜采用钢(铁)管、钢质波纹管，不宜用镀锌管；管接口宜用螺纹口连接，不宜焊接，以保证管内畅通。
2）埋管直径：管内径宜为40～50mm。
3）管口及管内：声测管管身不得有破损，管内不得有异物；管的内径宜比换能器外径大15mm，加长声测管宜用外加套连接，并保持通直；管的下端应封闭，上端应加塞子，管口应高出桩身混凝土面100mm以上，各管应保持同高；保证管内无异物。
4）埋管要求：声测管应牢靠固定在钢筋笼内侧。对于钢管，每2m间距设一个固定点，直接焊在定位钢筋上。对于桩身无钢筋笼的部位，声测管可用钢筋支架固定。成桩后检测管之间必须保持平行。
5）埋管数量及编组：根据检测规程桩径D≤800mm的桩埋设2管，800mm<D≤2000mm的桩埋设3管，D>2000mm的桩埋设4管。因此声测管应沿桩截面外侧呈对称形状布置，编组方法参见下图：

检测参照深圳市标准《深圳市建筑基桩检测规程》(SJG09-2015)中有关声波透射法规定进行。
被检测灌注桩的砼强度应超过设计强度的70%，且不小于15MPa。
12.混凝土浇筑
（1）混凝土浇筑工艺
1）水下灌注对混凝土的要求
该工程使用C45商品混凝土，要求混凝土坍落度为18-22cm。水下混凝土要求2h内析出的水分不大于混凝土体积的1.5%。要求的混凝土的初凝时间不得低于3h。
2）导管的安装与使用
导管在使用前，要检查导管的密封性，可由压水试验检查,试水压力0.6-1.0MPa,不漏水为合格。导管下入孔内必须居中，其实际长度必须做严格丈量，使导管底口与孔底的距离能保持在0.3-0.5m左右，第一段导管长度不应小于4m。在堆放导管时，须垫平放置，不得搭架摆置。在吊运导管时，不得超过5节连接一次性起吊，导管孔口连接应使用专用孔口支撑板。下放混凝土导管详见下图导管在使用后，应立即冲洗干净，以备再用。

3）首浇（初灌量）
开导管时下料斗内须初存的混凝土量要经计算确定，以保证完全排出导管内泥浆，并使导管出口埋深不小于0.8m的流态混凝土中，防止泥浆卷入混凝土中，加之导管底距坑底距离为0.5m，根据压力平衡原理，计算确定混凝土初灌量为3～9.5m³。
4）在实际操作中，投入球胆，放入锥型塞，当混凝土灌满漏斗，立即拔起塞子，同时继续向漏斗补加混凝土，使混凝土连续浇注。混凝土浇筑前孔口要封盖，防止混凝土落入污染泥浆。
5）灌注混凝土
本灌注工艺，采用自由塞隔水（即充气球胆），充气球胆直径大小能自由通过导管即可。在完成首浇后，灌注混凝土要从漏斗口边侧溜滑入导管内，不可一次放满，以避免产生气囊。拔管时，要准确测量和计算导管埋深后，方可拔管。导管埋深不得大于6m，也不得小于2.0m。混凝土浇筑到桩顶5m以内时，可不再提升导管，直到灌注到设计标高后一次拔出，灌注至桩顶时必须多灌1.5～2m高，以保证凿出桩顶伏浆后混凝土的强度。在最后一次拔管时，要缓慢提拔导管，以避免孔内上部泥浆压入桩中。

（2）主要质量技术保证措施
1）灌注桩的质量标准：灌注桩用的原材料和混凝土强度必须符合设计要求和施工规范的规定；成孔深度必须符合设计要求；实际浇注混凝土量严禁小于计算体积；浇筑后的桩顶标高及浮浆的处理必须符合设计要求和施工规范的规定。
2）混凝土配合比选用：混凝土配合比设计必须符合设计要求和水下混凝土的各项技术指标，混凝土配合比设计和有关试验报告由混凝土试验部门提供，符合要求方可采用。
3）旋挖钻孔桩成孔:桩机就位要严格对中，保证桩机垂直下冲；在钻进过程中应随时检查钻头、钻具的磨损、变形和开裂等情况，当出现上述情况时时应及时更换或作维修后才能继续使用，防止意外事故发生；钻孔过程中根据土层类别、孔径大小、冲孔深度及供浆量来确定相应的钻进速度；为了保证成孔的垂直度，还要经常对钻机进行水平测量，以保证钻机处于水平状态下工作；钻入岩层时，要按规定及时取岩样，取出岩样装入尼龙胶袋存放好备查，并详细记录入岩情况，终孔时要会同现场监理及有关人员验孔，符合终孔要求后迅速清孔，尽快灌注水下混凝土。
4）钢筋笼制作安装：制作场地要平整，制作时先将主筋和加劲箍焊接好形成骨架，然后焊接螺旋筋。钢筋笼在运输和起吊过程中，要在钢筋笼上每隔3～4m装上可拆卸的十字形临时加劲架，以防止变形；对在运输、堆放和起吊过程中发生变形的钢筋笼，必须修复后才可使用。
5）水下混凝土灌注导管壁厚为3mm，直径为280mm，直径制作偏差不得超过2mm，采用无缝钢管制作。导管的分节长度为1.5m、2.0m，底管长度为≥4m；
6）导管使用前应进行试拼。
7）驳接导管时，每节导管的驳接口必须加上止水密封橡胶圈，驳接导管时，要拧紧驳接螺帽，保证灌注水下混凝土过程中，导管不出现漏水现象。
8）混凝土灌注前要进行塌落度检验，符合要求方可灌注，试验、质检员跟踪把关，在灌注混凝土时不定时加强对坍落度的控制，混凝土坍落度采用18cm～22cm为宜，在灌注混凝土过程中严格测量灌注混凝土的标高和导管的埋置深度，导管的埋深应保持在2m～4m，要保证混凝土顺利进行。
9）灌注混凝土时，每根桩的留置试块不得少于一组，每50m³混凝土留置一组试块。
10）施工人员必须严格按照设备操作规程进行施工，认真执行安全操作规程和岗位责任制。
13.空桩回填
施工现场标高约为12m，所施工桩身在-9.1m以下，施工完毕后，空桩部分用渣土进行回填，并用挖机来回压实，施工中孔桩内泥浆排入泥浆池外运，以防临近桩成孔时出现塌孔及影响机械行走安全。以便后期工序顺利进行。
14.质量检验
（1）所有进场材料必须按国家有关规定，进行常规材料质量检验，当一旦发现材料质量不符合相关规定，将扩大检验比例，对完全不符合要求的材料必须清退，更换完好材料。
（2）施工单位必须对每一根桩做好一切施工记录，并按规定留混凝土试件，做出试压结果，将资料整理好，提交有关部门检查和验收。工程桩宜先进行桩身完整性检测，后进行单桩承载力检测。当基础埋置较深时，桩身完整性检测宜在基坑开挖至基底标高后进行。
（3）桩完成后应向设计院提供桩位竣工平面图，经复核满足设计要求后方可进行承台等的施工。
（4）对于大直径端承桩，当受到设备或现场条件限制无法检测单桩竖向抗压承载力时，可采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层，抽芯数量不少于总桩数的15%且不少于10根。
（5）本工程采用声波透射法检测混凝土桩的桩身完整性，抽检数量应符合下列规定：
1）柱下三桩或三桩以下的承台抽检桩数不得少于1根。
2）设计等级为甲级，或地质条件复杂，成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20根；其他桩基工程的检测数量不应少于总桩数的20%，且不得少于10根。
（6）桩基的检测应符合《深圳市建筑基桩检测规程》SJG09-2007的有关规定。
15.钢筋直螺纹连接质量要求
（1）钢筋下料：钢筋下料时，应采用无齿锯切割或砂轮切割机。其短头截面应与钢筋轴线垂直，并不得翘曲或马蹄形。
（2）滚压螺纹加工：将待加工的钢筋夹持在夹钳上，开动滚丝机或剥肋滚丝机，半动给进装置，使动力头向前移动，开始滚死或剥肋滚丝，待滚压到调整位置后，设备自动停机并反转，将钢筋退出滚压装置，扳动给进装置将动力头复位停机，螺纹既加工完成。
（3）剥肋滚丝头加工尺寸应符合下表的规定。丝头加工长度为标准型套筒长度的1/2，其公差为＋2P（P为螺距）；直接滚压螺纹和挤压螺纹的加工尺寸按相应标准执行。
丝头加工尺寸（㎜）
规格
螺纹尺寸
丝头长度
完整丝头圈数
20
M21×2.5
30
≥8
22
M23×2.5
32.5
≥9
25
M26×3
35
≥9
（4）现场连接施工：
1）连接钢筋时，钢筋规格和套筒规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2）直螺纹接头的连接钢管钳或力距扳手进行，连接时将待安装的钢筋端部的塑料保护帽拧下来露出丝头，并将丝头上的水泥砂浆等污物清理干净。将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合规定，例句扳手的精度为±5％。
3）检查连接接头处的定位标色并用管钳旋合顶紧，外露丝扣牙数满足规定，并在套筒上做出标记，以便检查。
4）连接平筋时，必须将钢筋托平。
5）钢筋接头处的混凝土保护层厚度应满足受力钢筋保护层的要求，且不得小于15㎜。
6）钢筋弯折点与接头套筒端部距离不宜小于200㎜，且带长套丝接应应设置在弯起钢筋平直段上。
7）直螺纹钢筋套筒：技术提供单位应提交有效的型式检验报告。原材的材质、套筒规格、型号与标记应符合要求；套筒的内螺纹圈数、螺距与齿高；螺纹有无破损、歪斜、不全、锈蚀等现象。并按规定检查（500个为一个检验批，按10％抽查）。
8）丝头检查：加工工人应目测检查每个丝头的加工质量，每10个丝头应用环规检查一次，并剔除不合格丝头。质检员应随即抽样进行检验， 以一个工作班组内生产的丝头作为一个检验批，随即抽10％丝头且不少于10个；当合格率小于95％时，应加双陪抽检。复检不合格时则对全部丝头进行检验，并切去不合格丝头，查名原因后重新加工。合格后方可使用。
丝头的质量检查要求
序号
检查项目
合格条件
1
螺纹牙型
牙型完整、螺纹大径低于中径的不完整丝扣，累计长度不得超过两个螺纹长
2
丝头长度
丝头加工长度为标准型套筒长度的1/2，其公差为＋2P（P为螺距）
3
螺纹直径
能顺利旋入螺纹
16.孤石处理办法
旋挖桩钻入过程中，如遇孤石，现场施工人员通知业主、监理方现场确认，做好孤石面标高记录，改用冲孔钻机施工，直至孤石施工完成，再通知业主、监理方确认，做好孤石深度记录。然后继续使用旋挖机施工。
第三节 冲孔灌注桩施工技术
本工程持力层为微风化，单轴抗压强度达到了59MPa以上，岩性较硬，局部旋挖机无法施工段采用冲桩机配合施工。
1.冲击施工工艺
（1）放样确定桩位、安装机械。
（2）埋设护筒，配置泥浆。
（3）移机就位，对中。
（4）冲击成孔至地质勘查设计持力层入岩深度。
（5）第一次清渣，测孔深。
（6）安放钢筋笼，测沉渣厚度，不合格时进行第二次清渣。
（7）下导
