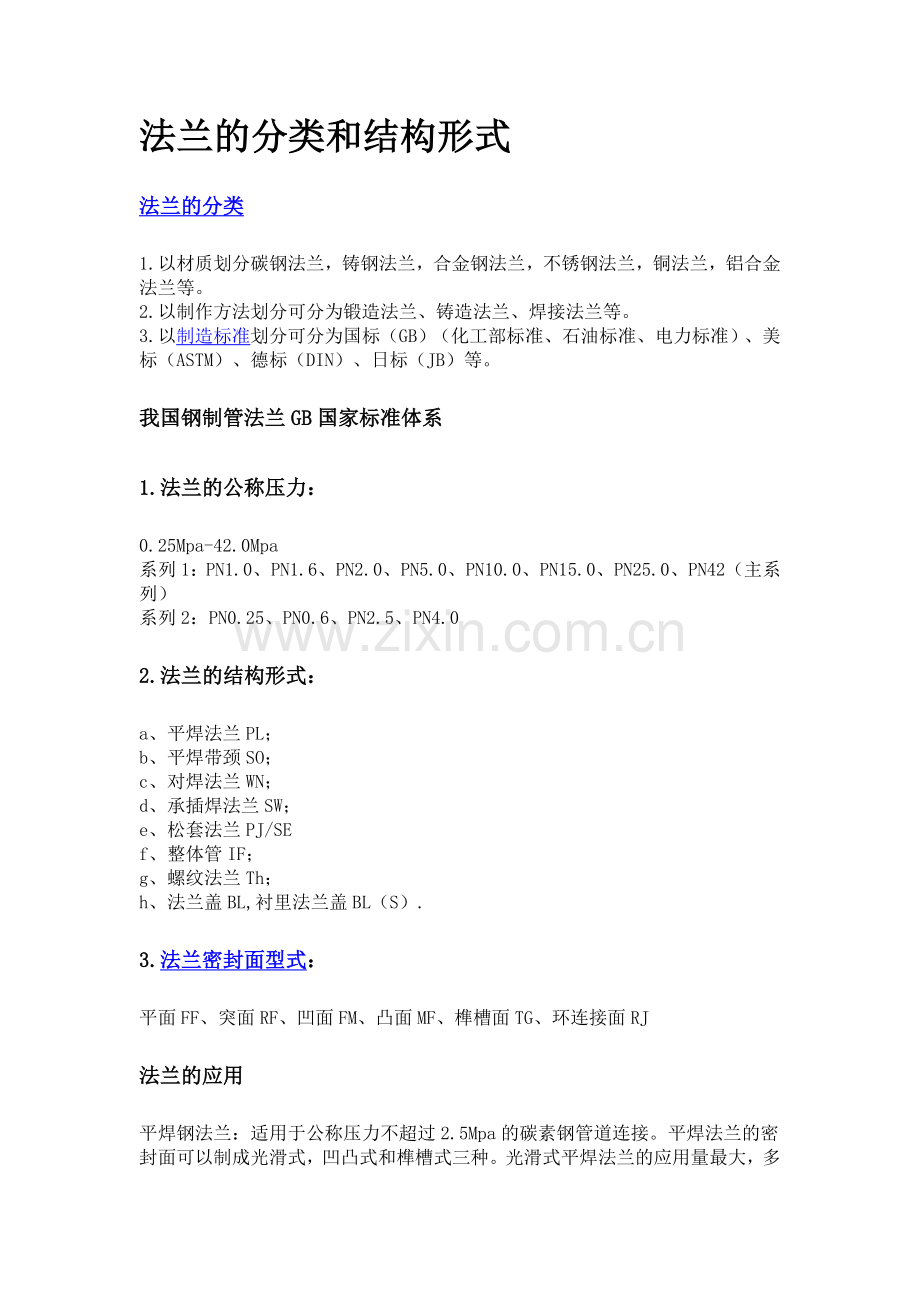

法兰的分类和结构形式
法兰的分类
1.以材质划分碳钢法兰，铸钢法兰，合金钢法兰，不锈钢法兰，铜法兰，铝合金法兰等。
2.以制作方法划分可分为锻造法兰、铸造法兰、焊接法兰等。
3.以制造标准划分可分为国标（GB）（化工部标准、石油标准、电力标准）、美标（ASTM）、德标（DIN）、日标（JB）等。
我国钢制管法兰GB国家标准体系
1.法兰的公称压力：
0.25Mpa-42.0Mpa
系列1：PN1.0、PN1.6、PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42（主系列）
系列2：PN0.25、PN0.6、PN2.5、PN4.0
2.法兰的结构形式：
a、平焊法兰PL；
b、平焊带颈SO；
c、对焊法兰WN；
d、承插焊法兰SW；
e、松套法兰PJ/SE
f、整体管IF；
g、螺纹法兰Th；
h、法兰盖BL,衬里法兰盖BL（S）.
3.法兰密封面型式：
平面FF、突面RF、凹面FM、凸面MF、榫槽面TG、环连接面RJ
法兰的应用

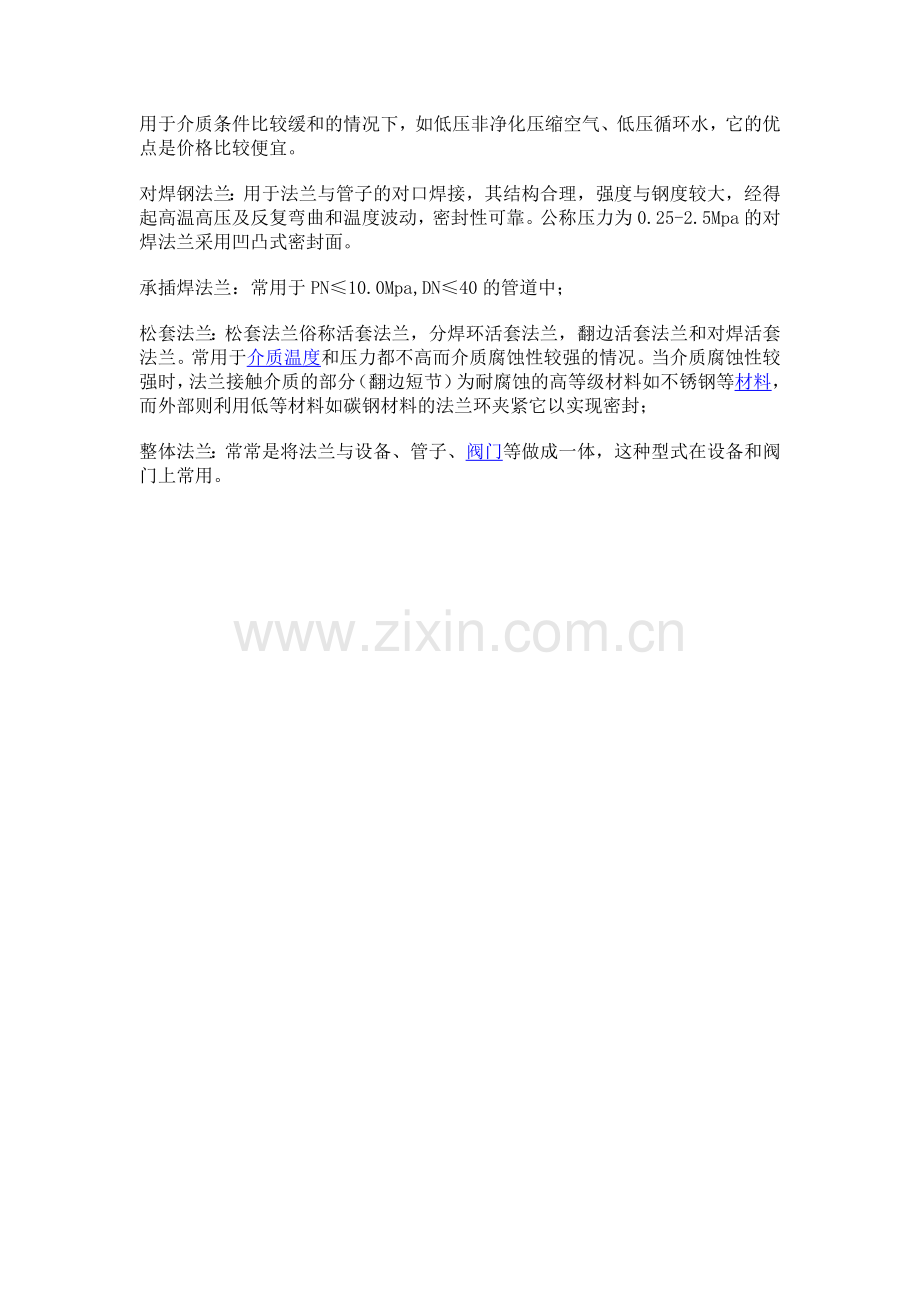

平焊钢法兰：适用于公称压力不超过2.5Mpa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。
对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与钢度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。公称压力为0.25-2.5Mpa的对焊法兰采用凹凸式密封面。
承插焊法兰：常用于PN≤10.0Mpa,DN≤40的管道中；
松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分（翻边短节）为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等材料如碳钢材料的法兰环夹紧它以实现密封；
整体法兰：常常是将法兰与设备、管子、阀门等做成一体，这种型式在设备和阀门上常用。
