常见建筑材料进场复试项目组批原则取样方法和要求.docx

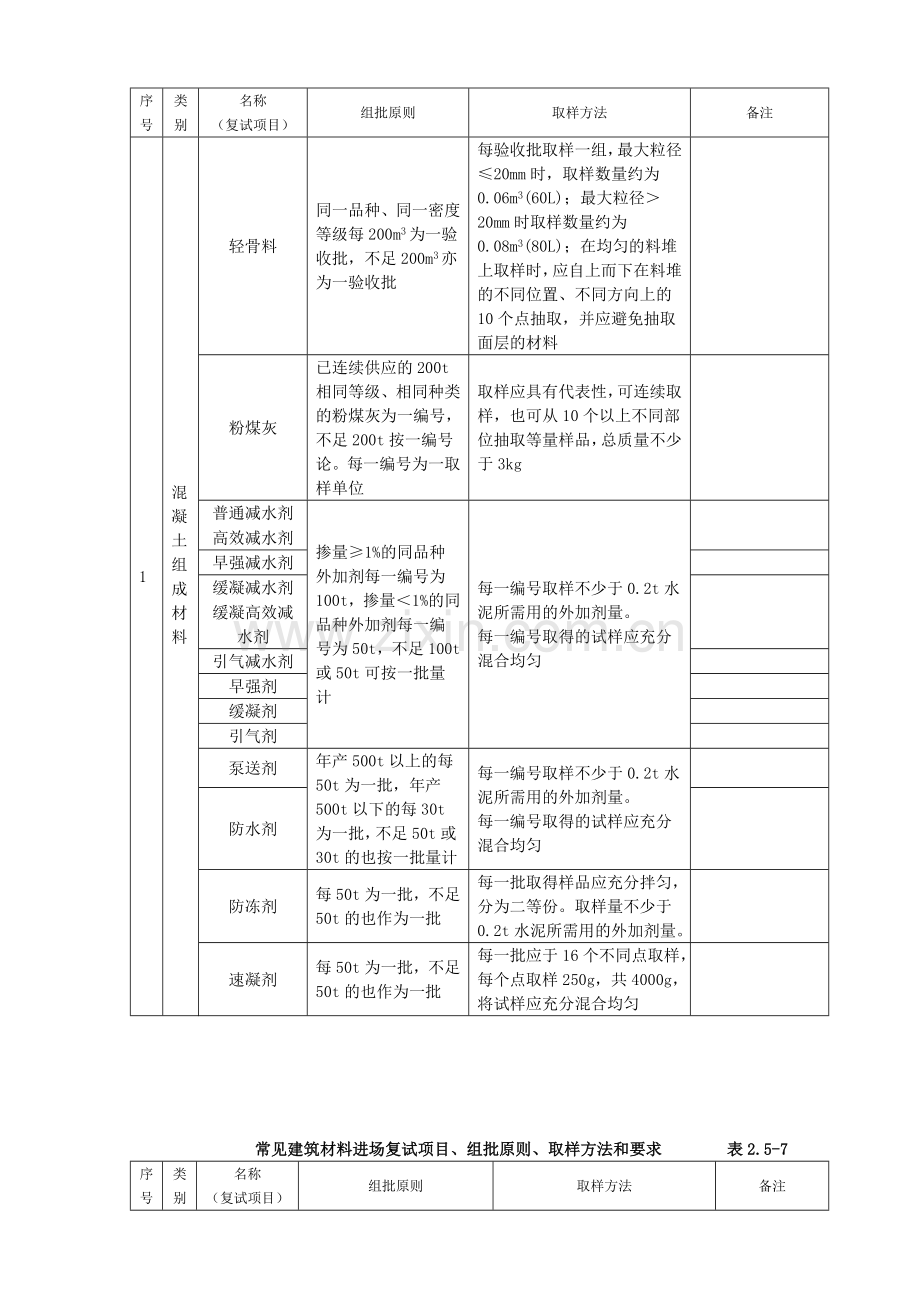

常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称(复试项目)组批原则取样方法备注1混凝土组成材料通用硅酸盐水泥1散装水泥：对同一水泥厂生产的同期出场的同品种、同强度等级的水泥，以一次进厂（场）的同一出厂编号的水泥为同一批，但一批的总质量不得超过500t；2袋装水泥：对同一水泥厂生产的同期出场的同品种、同强度等级的水泥，以一次进厂（场）的同一出厂编号的水泥为同一批，但一批的总质量不得超过200t1散装水泥：随机从不少于3个车罐中各采取等量的水泥，经混合搅拌均匀后，再从中称取不少于12kg的水泥作为检验样品；2袋装水泥：随机从不少于20袋中各采取等量的水泥，经混合搅拌均匀后，再从中称取不少于12kg的水泥作为检验样品1有下列情况之一的水泥，使用前必须进行复试，并按复试结果使用：（1）用于承重结构的水泥；（2）用于使用部位有强度等级要求的水泥；（3）水泥出厂超过3个月（快硬硅酸盐水泥为1个月）；（4）进口水泥（5）标志不清或对水泥质量有怀疑的水泥2已进厂（场）的每批水泥，视在厂（场）存放情况，应重新采集样品复检其强度和安定性。存放期超过三个月的水泥，使用前必须进行复验，并按复验结果使用。砌筑水泥同上同上同上天然砂按同产地、同规格分批验收，应以400m3或600t为一验收批，不足上述者，按一验收批进行验收在料堆上取样时，取样部位均匀分布，取样时先将取样部位表层铲除，然后由各部位抽取大致相等的试样8份（每份11kg以上），混合均匀后用四分法缩分至不少于22kg，作为一组试样人工砂石按同产地、同规格分批验收，应以400m3或600t为一验收批，不足上述者，按一验收批进行验收在料堆上取样时，取样部位均匀分布，取样时先将取样部位表层铲除，然后由各部位抽取大致相等的试样16份，混合均匀后用四分法缩分至不少于40kg（如果石子的最大粒径在20-40mm之间，应不少于80kg），作为一组试样混凝土组成材料常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注1混凝土组成材料轻骨料同一品种、同一密度等级每200m3为一验收批，不足200m3亦为一验收批每验收批取样一组，最大粒径20mm时，取样数量约为0.06m3(60L)；最大粒径20mm时取样数量约为0.08m3(80L)；在均匀的料堆上取样时，应自上而下在料堆的不同位置、不同方向上的10个点抽取，并应避免抽取面层的材料粉煤灰已连续供应的200t相同等级、相同种类的粉煤灰为一编号，不足200t按一编号论。每一编号为一取样单位取样应具有代表性，可连续取样，也可从10个以上不同部位抽取等量样品，总质量不少于3kg普通减水剂掺量1%的同品种外加剂每一编号为100t，掺量1%的同品种外加剂每一编号为50t，不足100t或50t可按一批量计每一编号取样不少于0.2t水泥所需用的外加剂量。每一编号取得的试样应充分混合均匀高效减水剂早强减水剂缓凝减水剂缓凝高效减水剂引气减水剂早强剂缓凝剂引气剂泵送剂年产500t以上的每50t为一批，年产500t以下的每30t为一批，不足50t或30t的也按一批量计每一编号取样不少于0.2t水泥所需用的外加剂量。每一编号取得的试样应充分混合均匀防水剂防冻剂每50t为一批，不足50t的也作为一批每一批取得样品应充分拌匀，分为二等份。取样量不少于0.2t水泥所需用的外加剂量。速凝剂每50t为一批，不足50t的也作为一批每一批应于16个不同点取样，每个点取样250g，共4000g，将试样应充分混合均匀常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注2钢材热轧光圆钢筋钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一尺寸的钢筋组成。每批重量通常不大于60t。超过60t的部份，每增加40t（或不足40t的余数），增加一个拉伸试验试样和弯曲试验试样每组试样通常为4根钢筋，其中2根作为拉伸试件，2根作为弯曲试件，拉伸试件长度宜为400-500mm，弯曲试件长度宜为300-400mm。拉伸试样和弯曲试样均要求从任意两根钢筋上切取热轧带肋钢筋同上对于HRB335、HRB400、HRBF335、HRBF400钢筋取样同上。对于HRB335E、HRB400E、HRBF335E、HRBF400E钢筋取样见4.d注碳素结构钢 低合金高强度结构钢按同一牌号、同一炉罐号、同一质量等级、同一品种、同一尺寸、同一交货状态每60t为一验收批，不足60t也按一批计每批取弯曲试件1个，拉伸试件1个，抗拉试件长度宜为400-500mm，弯曲试件长度宜为300-400mm，矩形试件宽度宜为30mm钢筋混凝土用余热处理钢筋按同一牌号、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计每批取弯曲试件2个，拉伸试件2个，抗拉试件长度宜为400-500mm，弯曲试件长度宜为300-400mm，拉伸试样和弯曲试样均要求从任意两根钢筋上切取冷轧带肋钢筋按同一牌号、同一外型、同一规格、同一生产工艺、同一交货状态每60t为一验收批，不足60t也按一批计每批取弯曲试件2个(每批)，拉伸试件1个(逐盘)。在每(任)盘中任意一端截去500mm后切取。抗拉试件长度宜为400-500mm，弯曲试件长度宜为300-400mm，拉伸试样和弯曲试样均要求从任意两根钢筋上切取冷轧扭钢筋按同一牌号、同一规格尺寸、同一台轧机、同一台班每10t为一验收批，不足10t也按一批计每批取弯曲试件1个，拉伸试件2个，测量重量、节距、厚度试件各3个。试件取样部位应距钢筋端部不小于500mm，试件应取偶数节距，试件长度不小于500mm，同时不小于4倍节距预应力混凝土用钢绞线预应力钢绞线应成批验收，每批由同一牌号、同一规格、同一生产工艺捻制的钢绞线组成，每批质量不大于60t。则应逐盘进行上述检验从每批钢绞线中任取3盘，从每盘所选的钢绞线不正常部位截取一根进行表面质量、直径偏差、捻距和力学性能试验。每批少于3盘，长：900mm，每组三根常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注3钢结构连接件及防火涂料扭剪型高强度螺栓连接副复验用的螺栓应在施工现场待安装的螺栓批中随机抽取每批应抽取8套连接副进行复验。每套连接副只应做一次试验，不得重复使用。在紧固中垫圈发生转动时，应更换连接副，重新检测高强度大六角头螺栓连接副复验用的螺栓应在施工现场待安装的螺栓批中随机抽取每批应抽取8套连接副进行复验。每套连接副只应做一次试验，不得重复使用。在紧固中垫圈发生转动时，应更换连接副，重新检测螺栓球节点钢网架高强度螺栓每一规格螺栓为一验收批每组取8个高强度螺栓连接摩擦面制造厂和安装单位应分别以钢结构制造批为单位进行抗滑移系数试验。制造批可按分部(子分部)工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验每批三组试件防火涂料每使用100t或不足100t薄涂型防火涂料应抽检一次粘结强度；每使用500t或不足500t厚涂型防火涂料应抽检一次粘结强度和抗压强度5kg改性沥青聚乙烯胎防水卷材同一类型、同一规格卷材10000为一批，不足10000亦为一批从厚度、面积、卷重及外观合格的卷材中随机抽取1卷进行物理性能试验。自端部起裁去2000，沿纵向切取1000的全幅卷材2块作为样品弹性体改性沥青防水卷材塑性体改性沥青防水卷材同厂、同品种、同规格卷材10。000为一批，不足10000亦为一批在外观质量检验合格的卷材中，任取一卷作物理性能试验。将卷材切除距外层卷头2500后，顺纵向切取800的全幅卷材2块。一块作性能检测，一块备用常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注3钢结构连接件及防火涂料自粘聚合物改性沥青防水卷材同一类型、同一规格卷材10000为一批，不足10000亦为一批从每批随机抽取且检查合格的5卷卷材中任取一卷，取1.5的试样高分子防水片材同品种、同规格5000片材（如日产量超过8000，按8000计）为一批现场抽取3卷进行规格尺寸和外观质量检验，合格后从中抽取一卷。自端部起裁去300，沿纵向切取1500的全幅卷材作为样品聚乙烯防水卷材同类同型的10000卷材为一批，不足10000也可作为一批在外观和尺寸偏差合格的样品中任取一卷取样。在距外层端部500处截取3m送样氯化聚乙烯防水卷材同类同型的10000卷材为一批，不足10000也可作为一批在外观和尺寸偏差合格的样品中任取一卷取样。在距外层端部500处截取3m送样氯化聚乙烯-橡胶共混防水卷材同类同型的10000卷材为一批，不足10000也可作为一批外观质量检验合格的卷材中，任取一卷作物理性能试验。除去外层卷头300卷头后，顺纵向裁取长度为1500的全幅卷材2块。一块送检，一块备用水乳型沥青防水涂料以10t为一批，不足10t也按一批进行检验从同一批产品中，随机抽取样品，抽样前应搅拌均匀。抽取样品2kg装入干燥、清洁、密封的容器中聚氨酯防水涂料同一类型、同一规格15t为一批，不足15t亦为一批。（多组分产品按组分配套组批）从同一批产品中，随机抽取样品，抽样前应搅拌均匀。抽取3kg样品（多组分产品按配比取）放入不与涂料发生反应的干燥密闭容器中封好聚合物乳液建筑防水涂料以5t为一批，不足5t也按一批进行检验从同一批产品中，随机抽取样品，抽取样品2kg装入干燥、清洁、密封的容器中聚合物水泥建筑防水涂料同一类型的10t为一批，不足10t亦为一批。从同一批产品中，随机抽取样品，抽样前乳液应搅拌均匀。按产品的配比取样，两组分共取5kg样品分别放入干燥、清洁、密封的容器中止水带以每月同标记的止水带产量为一批，逐一进行规格尺寸和外观质量检查在规格尺寸和外观质量检查合格的样品中，随机抽取1000mm的试样进行物理性能试验试样中应包含至少一个接头常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注3钢结构连接件及防火涂料制品型膨胀橡胶以同生产厂家、同品种、同等级、同规格，一次进场的遇水膨胀橡胶为一批制品型试样取长度为1000mm，腻子型试样取样长度为500mm样品应保持原有形态，避免受到污染腻子型膨胀橡胶合成高分子密封材料(聚硫建筑密封胶，聚氨酯建筑密封胶，丙烯酸酯建筑密封胶、建筑用硅酮结构密封胶)拉伸粘结性每2t为一批，不足2t按一批抽样3个试样（每个1kg），双组分按照配比取3kg低温柔性每1t为一批，不足1t按一批抽样水泥基渗透结晶型防水材料同一类型、型号的50t为一批量，不足50t亦可按一批量计。一个批量为一个编号在10个不同的部位随机取样。水泥基渗透型防水材料每次取样10kg，水泥基渗透结晶型防水剂每次取样量不少于0.2t水泥所需的外加剂量取样后应充分拌合均匀，一分为二，一份按标准进行试验，另一份密封保存一年，以备复验或仲裁用4砖及砌块烧结普通砖每15万块为一验收批，不足15万块也按一批计每一验收批随机抽取试样一组（10块）烧结多孔砖每5万块为一验收批，不足5万块也按一批计每一验收批随机抽取试样一组（10块）烧结空心砖和空心砌块每3.5万15万块为一验收批，不足3.5万块也按一批计每批从尺寸偏差和外观质量检验合格的砖中，随机抽取强度试验试样一组（5块）蒸压灰砂空心砖每10万块为一验收批，不足10万块也按一批计从外观合格的砖样中，随机抽取2组10块进行抗压试验（NF砖为2组20块）注：NF为规格代号，尺寸为（24011553）mm粉煤灰砖每10万块为一验收批，不足10万块也按一批计每一验收批随机抽取试样一组（20块）蒸压灰砂砖每10万块为一验收批，不足10万块也按一批计每一验收批随机抽取试样一组（10块）粉煤灰砌块每200m3为一验收批，不足200m3也按一批计每批从尺寸偏差和外观质量检验合格的砌块中，随机抽取强度试验试样一组（3块），将其切割成边长为200mm的立方体试件进行试验常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注4砖及砌块普通混凝土小型空心砌块每1万块为一验收批，不足1万块也按一批计每批从尺寸偏差和外观质量检验合格的砖中，随机抽取强度试验试样一组（5块）轻骨料混凝土小型空心砌块每1万块为一验收批，不足1万块也按一批计每批从尺寸偏差和外观质量检验合格的砖中，随机抽取强度试验试样一组（5块）蒸压加气混凝土砌块同品种、同规格、同等级的砌块，1万块为一验收批，不足1万块也按一批计每批从尺寸偏差和外观质量检验合格的砌块中，制作3组试件(每组3块，边长为100mm的立方体)进行立方体抗压强度试验，制作3组试件(每组3块，边长为100mm的立方体)做干体积密度试验蒸压加气混凝土砌块还应提供产品的密度等级，并在试件上用箭头标明砌块的发泡方向(由生产厂家提供)5装饰装修材料人造木板饰面人造木板采用面积大于500时，应对不同产品、不同批次材料分别进行复检1200mm600mm 1块室内用花岗石采用面积大于20时，应对不同产品、不同批次材料分别进行复检3kg外墙陶瓷面砖同一厂别、同一产品类型、同一级别、同一规格，交货量5000为一批，不足5000亦为一批委托单位可按取样尺寸和数量加工后送检，也可按下面的规定送整砖，由检测单位加工;1如每块砖的表面积大于0.04时，需8块整砖做测试；2如每块砖的表面积大于0.16时，需5块整砖做测试；3如每块砖的质量小于50g，则需足够数量的砖使每种测试样品达到50-100g；4砖的边长大于200mm时，可切割成小块，但切割下的每一块应计入测量值内，多边形和其他非矩形砖，其长和宽均按矩形计算。砖应没有裂纹、釉裂、针孔、磕碰等缺陷常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注6幕墙材料石材同一厂家生产的同一品种、同一类型的进场材料至少抽取一组干燥弯曲强度：100400 5块 水饱和弯曲强度：100400 5块 抗冻性：100400 10块铝塑复合板3000为一批，不足3000也按一批算300300 3块玻璃同一厂家的同一种产品至少抽取一组300300非钢化中空玻璃 3块双组分硅酮结构胶每3t为一批，不足3t按一批抽样1支/相容性玻璃：200200 2块；铝板：200200或75150 2块；铝基材：单条宽度30mm，长度150mm 6条；石材：75mm150mm 2块；双面贴、泡沫棒：200mmA组分500g，B组分按比例取幕墙样板相同设计、材料、工艺和施工条件的幕墙工程，每5001000应划分为一个检验批，不足500的幕墙工程也应划分为一个检验批；同一单位工程的不连续幕墙工程应单独划分检验批样品根据现场施工图纸取样隔热型材同一厂家的同一种产品抽取不少于一组，每组取两根，每根于中部和两端各切取5个试样，并做标识1 抗拉强度：100 30根 2 抗剪强度：100 30根7节能材料建筑外门窗1 同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为一个检验批；2 同一厂家的同一品种、类型、规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批每个单位工程的外窗至少抽查3樘。当一个单位工程外窗有两种以上的品种、类型和开启方式的外窗应抽取不少于3樘常见建筑材料进场复试项目、组批原则、取样方法和要求 表2.5-7序号类别名称（复试项目）组批原则取样方法备注7节能材料绝热用模塑聚苯乙烯泡沫塑料（适用墙体）同一厂家同一品种的产品，当单位工程建筑面积在2万以下时各抽查不少于3次；当单位工程建筑面积在2万以上时各抽查不少于6次2绝热用挤塑聚苯乙烯泡沫塑料（适用墙体）胶粉聚苯颗粒（适用墙体）胶粘材料（适用墙体）同一厂家同一品种的产品，当单位工程建筑面积在2万以下时各抽查不少于3次；当单位工程建筑面积在2万以上时各抽查不少于6次5kg陶瓷胶粘剂（适用墙体）5kg耐碱玻纤网格布（适用墙体）2保温板钢丝网架（适用墙体）2保温砂浆（适用屋面、地面）600600 4块岩棉、矿渣棉、玻璃棉、橡塑材料（适用采暖）板（2/组）；管（1m/组）抹面胶浆、抗裂砂浆（适用抹面）每20t为一批，不足20t亦为一批，其余同上5kg散热器同一厂家同一规格的散热器按其数量的1%进行见证取样送检，但不得少于2组5kg风机盘管机组同一厂家的风机盘管机组按数量复检2%，但不得少于2台1套/组电线电缆（适用低压配电系统）同厂家各种规格总数的10%，且不少于2个规格不少于5m从被试电缆电线上切取不小于1.5m的试样3根，不应有任何导致试样导体横截面发生变化的扭曲注意事项：（1）防水涂料因静置时会发生沉淀或分层，应将涂料摇匀（或搅匀）后进行取样。 （2）防水卷材样品应避免折叠或受到挤压，成卷不宜过紧，以免样品受损。 （3）防水涂料因需要在检测单位制膜，检测周期较长，所以应注意送试时间，保证检测单位有足够的时间进行检测。 施工过程质量检测试样的组批原则、取样方法和要求 表2.5-8序号分项工程检测项目主要检测参数取样标准1土方回填土工击实最大干密度同一工程、同一品种的回填土作为一个取样批次。每组取样约为50kg最优含水率压实程度压实系数A 对大基坑每50-100不应少于1个检测点；B 对基槽每10-20m不应少于1个点2基坑支护混凝土灌注桩桩身完整性1采用低应变动测法检测桩身完整性，检测数量不宜少于总桩数的10%，且不得少于5根；2 当根据低应变动测法判定的桩身缺陷可能影响桩的水内水平承载力时，应采用钻芯法补充检测，检测数量不宜少于总桩数的2%，且且不得少于3根桩身强度混凝土地下连续墙墙身完整性地下连续墙宜采用声波透射法检测墙身结构质量，检测槽段数应不少于总槽段数的20%，且不应少于3个槽段墙身强度钢筋混凝土支撑结构混凝土强度当对钢筋混凝土支持结构或对钢支撑焊缝施工质量有怀疑时，宜采用超声探伤等非破损方法检测，检测数量根据现场情况确定钢支撑构件焊缝质量锚杆（索）蠕变率1 基本试验和蠕变试验锚杆数量不应少于3根，且试验锚材料尺寸及施工工艺应与工程锚杆相同；2 对于塑性指数大于17的粘性土层中的锚杆应进行蠕变试验；3 验收试验锚杆的数量应取锚杆总数的5%，且不得少于3根抗拔力水泥土墙墙身完整性水泥土墙应在设计开挖龄期采用钻芯法检测墙身完整性，钻芯数量不宜少于总桩数的2%，且不应少于5根；并应根据设计要求取样进行单轴抗压强度试验试块强度
