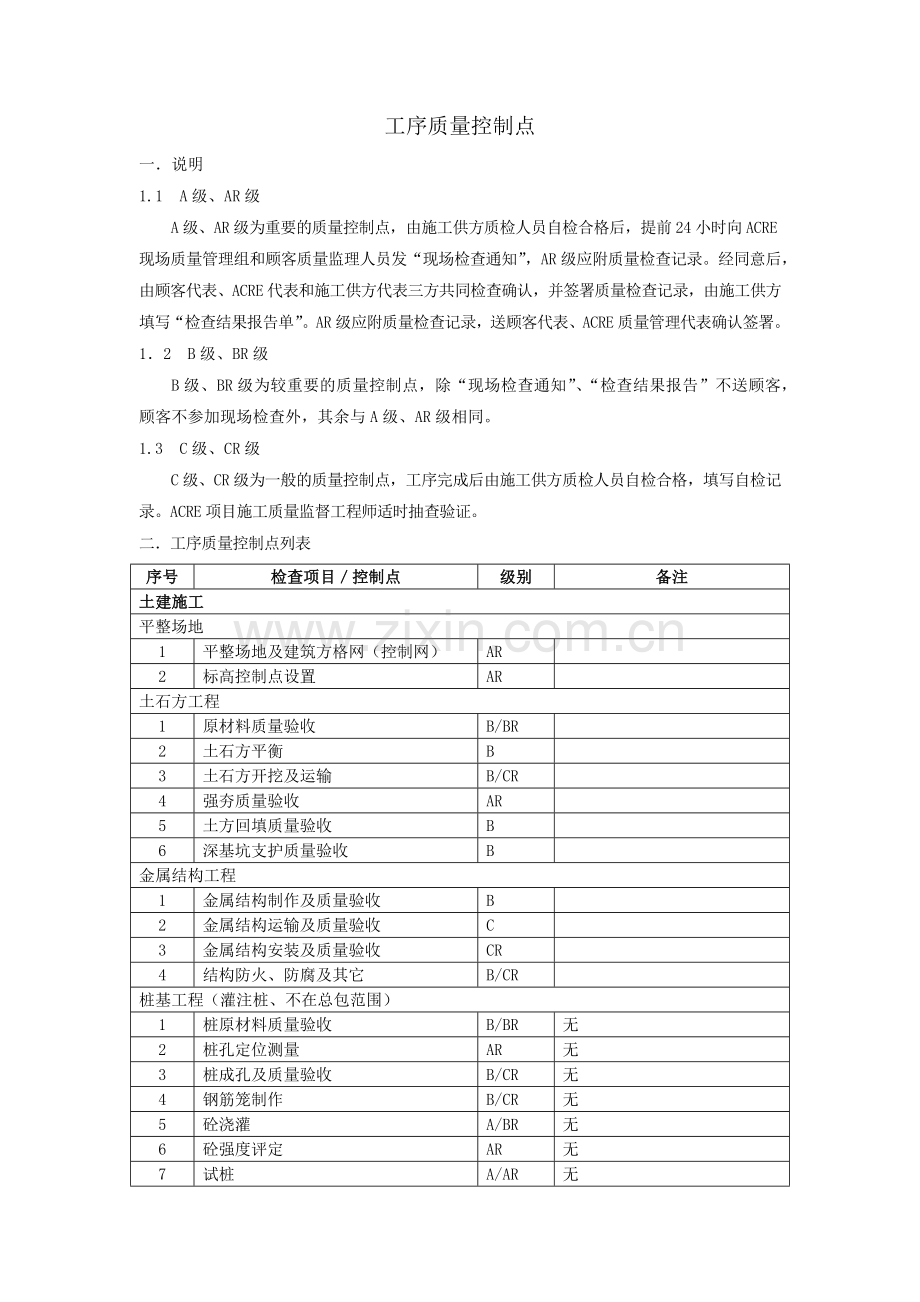

工序质量控制点
一．说明
1.1 A级、AR级
A级、AR级为重要的质量控制点，由施工供方质检人员自检合格后，提前24小时向ACRE现场质量管理组和顾客质量监理人员发“现场检查通知”，AR级应附质量检查记录。经同意后，由顾客代表、ACRE代表和施工供方代表三方共同检查确认，并签署质量检查记录，由施工供方填写“检查结果报告单”。AR级应附质量检查记录，送顾客代表、ACRE质量管理代表确认签署。
1．2 B级、BR级
B级、BR级为较重要的质量控制点，除“现场检查通知”、“检查结果报告”不送顾客，顾客不参加现场检查外，其余与A级、AR级相同。
1.3 C级、CR级
C级、CR级为一般的质量控制点，工序完成后由施工供方质检人员自检合格，填写自检记录。ACRE项目施工质量监督工程师适时抽查验证。
二．工序质量控制点列表
序号
检查项目／控制点
级别
备注
土建施工
平整场地
1
平整场地及建筑方格网（控制网）
AR

2
标高控制点设置
AR

土石方工程
1
原材料质量验收
B/BR

2
土石方平衡
B

3
土石方开挖及运输
B/CR

4
强夯质量验收
AR

5
土方回填质量验收
B

6
深基坑支护质量验收
B

金属结构工程
1
金属结构制作及质量验收
B

2
金属结构运输及质量验收
C

3
金属结构安装及质量验收
CR

4
结构防火、防腐及其它
B/CR

桩基工程（灌注桩、不在总包范围）
1
桩原材料质量验收
B/BR
无
2
桩孔定位测量
AR
无
3
桩成孔及质量验收
B/CR
无
4
钢筋笼制作
B/CR
无
5
砼浇灌
A/BR
无
6
砼强度评定
AR
无
7
试桩
A/AR
无
建筑（工业建筑、公用建筑）
一
砌体结构、框架结构

1
原材料质量验收
B/BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
钢筋、预埋件隐蔽验收
AR

5
支模板、搭设脚手架质量验收
B

6
砼计量及搅拌
CR

7
砼浇灌
AR

8
基础结构验收
AR

9
墙体砌筑
CR

10
建筑装饰前的结构验收
B/CR

11
门窗制作及质量验收
CR

12
门窗安装
CR

13
装饰工程质量验收
B/CR

14
基层验收及处理
B/CR

15
面层质量验收
B/CR

16
防水层、防腐层质量验收
BR

17
屋面保护层质量验收
B/CR

18
土建配合水、电、暖预留管件
CR

19
观感质量验收
CR

二
排架结构

1
原材料质量验收
B/BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
钢筋、预埋件隐蔽验收
AR

5
支模板、搭设脚手架质量验收
B

6
砼计量及搅拌
CR

7
砼浇灌
AR

8
基础结构验收
AR

9
预制构件制作、运输质量验收
B

10
预制构件安装质量验收
B

11
墙体砌筑
CR

12
建筑装饰前的结构验收
B/CR

13
门窗制作及质量验收
CR

14
门窗安装
CR

15
装饰工程质量验收
B/CR

16
基层验收及处理
B/CR

17
面层质量验收
B/CR

18
防水层、防腐层质量验收
BR

19
屋面保护层质量验收
B/CR

20
土建配合水、电、暖预留管件
CR

21
观感质量验收
CR

构筑物
钢筋砼基础、烟道
一
焦炉基础

1
原材料质量验收
BR

2
基础放线定位
AR

3
底板施工
AR

3.1
基础验槽隐蔽
AR

3.2
钢筋绑扎及隐蔽验收
AR

3.3
砼计量及搅拌
BR

3.4
砼浇灌
AR

3.5
基础底板结构验收
AR

3.6
架空板制作质量验收
B/CR

3.7
架空板安装质量验收
B/CR

3.8
基层验收及处理
B/CR

3.9
面层质量验收
B/CR

4
柱施工

4.1
柱放线定位
AR

4.2
钢筋绑扎及隐蔽验收
AR

4.3
砼计量及搅拌
BR

4.4
砼浇灌
AR

4.5
柱质量验收
AR

5
顶板施工

5.1
支模板、搭设脚手架质量验收
B

5.2
钢筋绑扎及隐蔽验收
AR

5.3
砼计量及搅拌
BR

5.4
砼浇灌
AR

5.5
预埋管定位及施工质量验收
AR

5.6
基层验收及处理
B/CR

5.7
面层质量验收
B/CR

二
焦炉分烟道

1
原材料质量验收
BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
钢筋绑扎及隐蔽验收
AR

5
砼计量及搅拌
BR

6
砼浇灌
AR

7
烟道弯管、预埋件隐蔽验收
AR

8
基础结构验收
AR

9
面层质量验收
B/CR

10
烟道内衬质量验收
B/CR

11
基层验收及处理
B/CR

12
面层质量验收
B/CR

三
设备、钢结构框架等基础

1
原材料质量验收
B/BR

2
基础放线定位
AR

3
钢筋绑扎及质量验收
AR

4
基础螺栓定位、预埋件隐蔽验收
AR

5
砼浇灌
AR

6
基层验收及处理
B/CR

7
面层质量验收
B/CR

8
基础结构验收
B/CR

9
防腐层质量验收
BR

四
大型储罐槽基础

1
原材料质量验收
B/BR

2
基础放线定位
AR

3
钢筋绑扎及质量验收
AR

4
基础螺栓定位、预埋件隐蔽验收
AR

5
砼浇灌
AR

6
基础结构验收
AR

7
沥青沙敷设验收
B/BR

8
面层质量验收
B/CR

操作台（焦炉焦侧操作台、机侧操作台）
1
原材料质量验收
B/BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
钢筋隐蔽验收
AR

5
砼计量及搅拌
CR

6
砼浇灌
AR

7
基础结构验收
AR

8
钢结构梁柱制作、验收
B

9
钢结构梁柱安装、验收
AR

10
脚手架搭设、支模板验收
CR

11
钢筋绑扎及验收
AR

12
砼计量及搅拌
CR

13
砼浇灌
AR

14
基层验收及处理
B/CR

15
面层质量验收
B/CR

16
轨道放线定位
AR

17
轨道安装验收
AR

钢筋砼烟囱
一
基础

1
原材料质量验收
B/BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
基础垫层验收
AR

5
基础钢筋绑扎及验收
AR

6
搭设脚手架、支模板及验收
BR

7
砼计量及搅拌
CR

8
砼浇灌
AR

9
基础结构验收
AR

二
筒身

1
安装脚手架
CR

2
钢筋绑扎及验收
AR

3
筒身钢筋绑扎及质量验收
AR

4
安装模板或滑模系统
CR

5
砼计量及搅拌
CR

6
筒身砼浇灌
BR

7
筒身结构验收
AR

8
内衬及保温层施工及验收
A/AR

9
烟囱附件制作及验收
CR

10
烟囱附件安装及验收
CR

钢筋砼塔
一
钢筋砼煤塔、冷却塔

1）
基础

1
原材料质量验收
BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
基础垫层施工及验收
AR

5
钢筋隐蔽验收
AR

6
安装脚手架、支模板质量验收
CR

7
砼计量及搅拌
CR

8
砼浇灌
AR

9
基础结构验收
AR/CR
冷却塔为CR
2）
塔壁

1
塔壁放线定位
AR

2
钢筋隐蔽验收
AR

3
安装脚手架、支模板质量验收
AR

4
砼计量及搅拌
CR

5
塔壁砼浇注
AR

6
塔壁结构验收
AR/CR
冷却塔为CR
7
内外壁基面处理
CR

8
面层质量验收
CR

9
附件安装及质量验收
CR

3）
楼板

1
楼板放线定位
AR

2
钢筋绑扎及质量验收
AR

3
安装脚手架、支模板质量验收
CR

4
砼计量及搅拌
CR

5
砼浇灌
BR

6
钢结构制作、验收
CR

7
钢结构安装、验收
CR

8
门窗制作、安装及质量验收
CR

二
钢筋砼水塔

1
原材料质量验收
B/BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
基础结构验收
AR

5
塔壁钢筋绑扎及质量验收
AR

6
塔壁砼浇注
BR

7
塔壁结构验收
AR

8
门窗制作、安装及质量验收
CR

9
装饰工程质量验收
B/CR

10
附件安装及质量验收
CR

钢筋砼储仓（配煤室等）
1
原材料质量验收
B/BR

2
基础放线定位
AR

3
基础验槽隐蔽
AR

4
基础钢筋绑扎及质量验收
AR

5
基础砼浇注
AR

4
基础结构验收
AR

5
仓壁钢筋绑扎及质量验收
AR

6
安装模板或滑模系统
CR

7
仓壁砼浇注
BR

8
仓壁结构验收
AR

9
耐磨层施工及质量验收
BR

10
装饰工程施工及质量验收
B/CR

11
墙体砌筑
CR

12
门窗制作及质量验收
CR

13
门窗安装
CR

14
装饰工程质量验收
B/CR

15
基层验收及处理
B/CR

16
面层质量验收
B/CR

17
防水层、防腐层质量验收
BR

18
屋面保护层质量验收
B/CR

19
土建配合水、电、暖预留管件
CR

20
观感质量验收
CR

21
附件安装及质量验收
CR

钢筋砼地坑、池
1
原材料质量验收
B/BR

2
地坑、池放线定位
AR

3
地坑、池开挖及验槽隐蔽
AR

4
钢筋绑扎及质量验收
AR

5
预埋件隐蔽验收
AR

6
砼浇注
BR

7
预制构件制作及安装
CR

8
防腐及抗渗检验
B/CR

地沟
一
砖地沟

1
原材料质量验收
B/BR

2
地沟放线定位
AR

3
地沟开挖及验槽隐蔽
AR

4
地沟砌筑及质量验收
CR

5
沟盖板预制及安装
CR

6
地沟防腐
B

二
钢筋砼地沟

1
原材料质量验收
B/BR

2
地沟放线定位
AR

3
地沟开挖及验槽隐蔽
AR

4
地沟钢筋绑扎及质量验收
AR

5
地沟砼浇注
CR

6
沟盖板预制及安装
CR

7
地沟防腐
B

室外地坪工程
1
原材料质量验收
B/CR

2
地坪放线定位
AR

3
基层处理及质量验收
B/CR

4
结构层施工及质量验收
B/CR

5
面层施工及质量验收
B/CR

6
地坪分格缝处理
CR

地坪防腐蚀工程
1
原材料质量验收
BR

2
基层处理及质量验收
BR

3
防腐层质量验收
BR

钢通廊
一
基础

1
原材料质量验收
B/CR

2
基础放线定位
AR

3
钢筋及预埋件隐蔽验收
AR

4
砼计量及搅拌
CR

5
砼浇筑
BR

6
基础结构验收
BR

二
钢结构

1
钢结构制作、运输、验收
BR

2
钢结构安装验收
BR

3
走道板制作及质量验收
B

4
走道板安装及质量验收
B

5
基层验收及处理
B/CR

6
面层质量验收
B/CR

7
维护结构安装、验收
C

8
门窗制作及质量验收
CR

9
门窗安装及质量验收
CR

10
装饰工程质量验收
B/CR

管廊（除尘干管）
一
基础

1
原材料质量验收
B/CR

2
基础放线定位
AR

3
钢筋及预埋件隐蔽验收
AR

4
砼计量及搅拌
CR

5
砼浇筑
AR

6
基础结构验收
C

二
钢结构

1
钢结构制作、运输、验收
BR

2
钢结构安装验收
BR

二
室外地坪（煤.焦场地坪）

1
原材料质量验收
B

2
地坪放线定位
B

3
基层处理及质量验收
CR

4
结构层施工及质量验收
CR

5
面层施工及质量验收
CR

6
地坪分格缝处理
CR
混凝土地坪
焦炉
炉体砌筑
1
原材料质量验收
AR

2
焦炉预砌
AR

3
蓄热室铺底砖砌筑验收
AR

4
小烟道砌筑验收
AR

5
蓄热室砌筑验收
AR

6
斜道砌筑验收
AR

7
燃烧室砌筑验收
AR

8
炉顶砌筑验收
AR

9
焦炉总体砌筑验收
A

10
上升管、桥管砌筑验收
A

11
炉门衬砖砌筑验收
A

埋设件
1
烟道弯管埋设
AR
随土建施工
2
抵抗墙基准点埋设
AR

3
焦炉基础顶板埋管
AR
随土建施工
4
装煤孔座埋设
AR

5
看火孔座埋设
A

6
上升管底座埋设
B

7
装煤车轨道轨枕箱埋设
B

8
焦侧操作台排水漏斗及篦子埋设
C

9
两侧操作台铺铸铁板
C

护炉铁件
1
保护板安装
AR

2
炉柱安装
AR

3
炉门框安装
AR

4
端墙炉柱安装
B

5
蓄热室小炉柱安装
B

6
纵、横拉条安装
A

7
弹簧编组及安装
AR

8
炉门安装
A

集气系统
1
集气管安装及试漏
A

2
上升管及遮热板、桥管、上升管水封盖、水封阀安装
A

3
吸气弯管及调节蝶阀、焦油盒安装
A

4
上升管水封盖、水封阀开闭及氨水阀切换装置安装及试运转
A

5
集气管放散水封阀及自动点火放散装置安装及运转
A

废气系统
1
废气交换开闭器安装
AR

2
小烟道连接管安装
A

3
分、总烟道翻板安装及试运转
A

加热煤气系统
1
加热煤气管道制作及安装
A

2
煤气预热器、蝶阀、水封槽、放散防爆阀、交换旋塞、调节旋塞、孔板盒等安装
A

3
加热煤气管道试压
AR

交换传动装置
1
液压站、油缸及油管安装、试压及清洗
A

2
链轮、托轮安装
B

3
拉条及搬杆安装
A

4
交换传动装置试运转
A

各车轨道
1
装煤车轨道安装及调整
AR

2
推焦机轨道安装及调整
AR

3
拦焦机轨道
AR
随土建施工
4
熄焦车轨道
AR
随土建施工
5
迁车台停车检修轨道
AR
随土建施工
焦炉辅助设施
1
电液动煤塔放料装置安装及试运转
A

2
煤塔电子秤安装及调试
A

3
余煤单斗提升机及卷扬机安装及试运转
A

4
炉门旋转起落架安装及试运转
A

5
炉门修理固定架安装
B

6
推焦杆更换装置安装及试运转
B

7
平煤杆试验更换装置安装及试运转
B

8
迁车台台车安装及试运转
B

9
端台电动葫芦安装及试运转
B

10
熄焦塔除尘装置安装
C

11
电动葫芦双梁抓斗起重机安装及试运转
B

12
焦炉测线安装
C

13
焦炉编号牌安装
C

工艺管道
1
蒸汽管道安装、试压及清洗
A

2
压缩空气管道安装、试压及清洗
A

3
震煤管道、压缩空气分配缸、隔膜阀、电磁阀等安装、试压及清洗、试运转
A

4
生产给水管道安装、试压及清洗
B

5
上升管水封盖供排水管道、平衡水箱等安装及调试
A

6
氨水管道、喷嘴、阀门等安装、试压及清洗
A

7
氮气管道安装、试压及清洗
A

8
集中润滑管道、油泵、阀门等安装、试压及清洗、试运转
A

9
煤塔漏嘴保温管道安装、试压及清洗
B

10
熄焦车轨道保温管道安装、试压及清洗
B

11
地下室冷凝液、污水管道、水泵、水槽、阀门等安装、试运转
B

12
焦侧操作台排水管安装
C

13
熄焦管道、水泵、阀门、喷嘴等安装、试运转
A

14
熄焦水雾捕集管道、水泵、水槽、阀门、喷嘴等安装、试运转
A

15
熄焦塔除尘装置清洗管道、水泵、阀门、喷嘴等安装、试运转
A

金属结构
1
集气管操作台制作及安装
B

2
焦炉基础平台铺钢板
B

3
焦侧操作台淌焦板、防雨板制作及安装
C

4
炉顶安全栏杆
B

5
交换开闭器操作台制作及安装
C

6
交换闭器及小烟道连接管保温
B

保温工程
1
煤气预热器保温
B

2
蒸汽管道保温
B

烘炉
1
烘炉检查
AR

2
调试
AR

3
烘炉检验
A

4
炉顶灌浆
A

三
地上合金钢管、其他金属管

1
材料接收
CR

2
管道布置
C

3
焊缝检查、接口检查
C

4
无损检测
CR

5
管内清洁
B

6
支架检查
CR

7
按PI图检查
CR

四
地上非金属管

1
材料接收
CR

2
焊缝检查、接口检查
C

3
管道布置
C

4
管内清洁
B

5
按PI图检查
CR

地下管道施工
一
地下碳钢管

1
材料接收
CR

2
开挖标高检验
C

3
管道布置
C

4
焊缝检查
C

5
无损检测
CR

6
管内清洁
B

7
防腐绝热检查
B

8
回填夯实
CR

二
地下衬里管

1
材料接收
CR

2
开挖深度
C

3
标高
C

4
管道布置
C

5
接口检查
C

6
管内清洁
B

7
回填夯实
CR

三
地下非金属管

1
材料接收
CR

2
开挖深度
C

3
标高
C

4
管道布置
C

5
接口检查
C

6
管内清洁
B

7
回填夯实
CR

四
地下其它金属管

1
材料接收
CR

2
开挖标高检验
C

3
焊缝检查
C

4
无损检测
CR

5
管内清洁
B

6
防腐绝热检查
B

7
回填夯实
CR

卷管
1
材料接收
CR

2
尺寸检查
CR

3
组对检查
CR

4
焊缝检查
C

5
无损检测
CR

安全阀、阀门、补偿器、管道热处理
1
安全阀安装前报验
B
质量技术监督部门备案
2
安全阀调试、试验
AR
安全阀质量技术监督部门验收
3
阀门试验
CR

4
补偿器安装
CR

5
管道热处理
BR

管道支架制作安装
1
材料接收
CR

2
安装检验
CR

金属构件制作安装
1
金属构件预制
C

2
金属构件组焊
BR

3
金属构件安装
CR

系统检验、验收
一
管道吹扫、清洗

1
系统隔离
A

2
气源及水源
A

3
靶板检查合格
A

4
吹扫、清洗
AR

二
管道试压

1
系统隔离
A

2
泄露检查
AR

3
压力试验
AR

4
管线复位
A

三
工程验收

1
工艺管道系统验收
AR
压力管道系统需质量技术监督部门验收
a
阀门试验记录

b
压力管件加工记录

c
隐蔽工程记录

d
安全阀最终调试记录

e
管道补偿器安装记录

f
热处理报告

g
管道系统压力试验记录

h
管道的吹扫与清洗记录

i
无损检测记录

m
其他检验报告

设备安装
动设备安装
一
风机

1
机器及附件接收
BR

2
基础复查
BR

3
风机安装
A

4
拆洗、及回装
AR
热力B；
5
油系统清洗
C
离心压缩机
6
联轴节对中、动平衡检验
AR

7
试运转
AR

二
液力偶合器（通风专业）

1
机器及附件接收
BR

2
基础复查
BR

3
液力偶合器安装
A

4
拆洗、及回装
AR

5
联轴节对中、动平衡试验
AR

6
试运转
AR

三
电动机

1
机器及附件接收
BR

2
电动机安装（基础复查，水平、同心度等）
AR

3
试运转（电流、各部温度、振动、噪声等）
AR

四
压缩机

1
机器及附件接收
BR

2
基础复查
C
解体出厂的压缩机
3
安装就位
C

4
找正找平
B

5
清洗及附件安装
B

6
油系统清洗
B
解体出厂的压缩机
7
空气管道脱脂
B
无油润滑压缩机
8
试运转
AR

五
泵

1
机器及附件接收
BR

2
基础复查
C

3
机泵安装
C

4
灌浆前检查
B

5
拆洗、及回装
B

6
联轴节对中
B

7
试运转
AR

六
汽轮发电机组

1
机器及附件接收
BR

2
汽轮机本体

2.1
基础复查
B

2.2
台板与垫铁
BR

2.3
汽缸、轴承座的滑销系统
B

a
汽缸及轴承座水平扬度记录
BR

b
负荷分配最终记录
BR

c
汽缸水平面结合情况记录
BR

d
各部滑销间隙记录，猫爪垫块厚度记录
BR

2.4
轴承和油挡
B

a
轴瓦间隙记录
BR

b
轴瓦紧力记录
BR

c
轴瓦垫块的记录
BR

d
推力瓦块厚度记录
BR

e
推力轴承定位环厚度记录
BR

f
推力瓦间隙记录
BR

g
油挡间隙记录
BR

h
轴瓦进油节流孔直径记录
BR

i
轴瓦顶轴油孔的油囊尺寸记录
BR

2.5
汽轮机转子
BR

a
轴颈的椭圆度及不柱度记录
BR

b
轴的弯曲记录
BR

c
推力盘端面瓢偏记录
BR

d
汽轮机转子在汽封或油挡洼窝内的中心记录
BR

e
汽轮机转子轴颈扬度记录
BR

f
汽轮机转子各轴颈桥规记录
BR

g
汽轮机各转子联轴器找中心记录
BR

h
刚性或半挠性联轴器端面瓢偏记录
BR

i
蛇形弹簧式联轴器各部件组合间隙记录
BR

j
联轴器及接长轴联轴器连接前和正式连接前后的径向晃记录
BR

k
松配合的联轴器螺栓紧固伸长量记录及两联轴器间垫片厚度记录
BR

2.6
通流部分设备安装
BR

a
隔板找中心记录
BR

b
汽封间隙记录
BR

c
通流部分间隙记录
BR

d
转子轴向窜动量和转子轴向位置记录
BR

e
在汽缸外部测取汽缸与转子特定位置的相对距离值记录
BR

2.7
盘车装置及减速器安装
B

2.8
汽轮机扣大盖
AR

2.9
二次浇灌混凝土
B

2.10
本体管道
B

2.11
附件检查
C

2.12
调试
AR

2.13
验收
AR

a
汽轮发电机组基础沉陷观测记录
AR

b
台板安装记录及基础垫铁位置记录
BR

c
汽缸及轴承座安装记录
BR

d
滑销系统安装记录
BR

e
汽轮机转子安装记录
BR

f
汽轮机组联轴器找中心记录
BR

g
隔板安装记录
BR

h
汽封及流通部分间隙记录
BR

i
支持轴承和推力轴承安装记录
BR

j
汽轮机扣大盖检查签证书
AR

k
基础二次浇灌混凝土检查签证书及试块强度试验报告
BR

l
汽轮机本体设备缺陷修补记录及签证书
BR

m
制造厂要求的其他记录
BR

3
发电机和励磁机
A

3.1
轴承座及轴承
B

3.2
定子
B

3.3
发电机转子
AR

3.4
调整定子位置和封闭端盖
B

3.5
冷却水系统
B

3.6
励磁机本体
B

3.7
调试
A

3.8
验收
AR

a
现场确定的基础垫铁位置图
AR

b
钢质调整垫片记录
BR

c
轴颈的椭圆度及不柱度记录
BR

d
各联轴器端面瓢偏记录
BR

e
轴瓦间隙记录
BR

f
轴瓦紧力记录
BR

g
轴瓦垫块的记录
BR

h
推力瓦块厚度记录
BR

i
推力轴承定位环厚度记录
BR

j
推力瓦间隙记录
BR

k
油挡间隙记录
BR

l
轴瓦进油节流孔直径记录
BR

m
轴瓦顶轴油孔的油囊尺寸记录
BR

n
发电机穿转子签证书
AR

o
联轴器找中心记录
BR

p
联颈扬度记录
BR

q
磁力中心线记录
BR

r
空气间隙记录
BR

s
风扇间隙记录
BR

t
风挡间隙记录
BR

u
发电机定子最后封闭签证书
AR

v
各隔绝轴电流部位的绝缘电阻值记录
BR

w
冷却器水压试验签证书
AR

x
冷却器堵管部位记录
CR

y
风室最后封闭签证书
AR

z
励磁机轴头径向晃度与末端轴承抬高值记录
B

4
调节系统和油系统
A

4.1
离心式主油泵
B

4.2
调节机构
B

4.3
汽门及传动机构
B

4.4
保护装置
B

4.5
油系统
A

a
油箱灌水试验签证书
AR

b
油箱最后封闭签证书
AR

c
冷油器严密性试验记录
BR

d
辅助油泵各项间隙记录
BR

e
油管焊缝严密性试验签证书
AR

5
汽轮机本体范围内管道
A

5.1
特殊附件
B

5.2
管道安装
B

5.3
验收
AR

a
管道冷拉检查签证
AR

b
管道系统严密性试验检查签证
AR

c
管道系统蒸汽吹洗、水冲洗或化学清洗检查签证
AR

d
重要阀门、管件等的水压试验检查签证
AR

e
隐蔽工程检查签证
AR

f
电动阀门的行程调节检查签证
AR

g
管道组装的全套原始记录及修改记录
AR

h
制造厂的管子、管件及管道附件的出厂合格证明书和现场检验记录
AR

i
主蒸汽、再热蒸汽、主给水管道中支吊架弹簧的安装高度记录（整定弹簧可不做记录）
BR

j
设计修改及材料代用文件
BR

k
注明蠕胀测点、监察管段、膨胀指示器、焊口及支吊架位置的主蒸汽、再热蒸汽、主给水管道系统的单线立体图
BR

l
有关支吊架安装调整的记录
CR

m
管道安装前检验及补充试验证明
BR

n
阀门试验记录
CR

o
焊接检验及热处理记录
BR

p
可调阀门的间隙和行程记录
BR

6
辅助设备

6.1
凝汽器
B

6.2
抽汽设备
B

6.3
热交换器
B

6.4
箱罐和除氧器
B

6.5
减温减压装置

a
严密性水压试验记录
AR

b
减温减压装置封闭签证书
AR

c
高温高压部件的检验记录
AR

d
有关焊接记录
BR

e
安全门动作试验记录
BR

7
调整、启动、试运行
AR

7.1
附属机械部分试运行
A

a
试运记录
BR

b
分部试运签证书
AR

c
分部试运期间重大缺陷消除后的技术记录
AR

7.1
汽水短道的吹扫和冲洗
A

7.2
汽轮机真空系统严密性检查
A

7.3
汽轮机辅助设备试运行
A

7.4
油系统试运行和油循环
B

7.5
整套启动试运行
AR

7.6
汽轮机启动前调节系统和自动保护装置的调整和试验
A

7.7
汽轮发电机组启动及空负荷试运行
AR

7.8
汽轮发电机组带负荷试运行
AR

8
总体检验
AR

a
管道的冲洗与吹扫合格签证书
AR

b
油系统运行记录和油质化验记录
BR

c
汽轮机调节系统的整定与试验记录
BR

d
汽轮机自动保护、连锁装置的整定与试验记录
BR

e
真空严密性试验记录
BR

f
制动主汽门和调节汽门的严密性试验记录
BR

g
汽轮机整套启停运行记录（蒸汽参数、真空、升速、带负荷情况、汽缸热膨胀、差胀、轴承振动、汽缸金属温度、、轴瓦及推力钨金温度等）
AR

h
汽轮机惰走曲线
BR

i
停机后高压汽缸冷却过程中，时间与高压汽缸调节级金属温度曲线
BR

j
停机后大轴晃度随时间的变化曲线
BR

k
汽轮机冷态启动曲线，时间与转速、负荷、主汽压力、主汽温度、真空、差胀及主要操作项目的时间记录。
BR

l
试运行中的异常情况及处理经过
BR

m
设备系统改进记录。
BR

七
粉尘加湿机

1
机器及附件接收
BR

2
粉尘加湿机安装
C

3
联轴节对中
BR

4
试运转
AR

八
液压快速切断阀、电（气）动阀门、电磁阀等

1
机器及附件接收
BR

2
安装检查
C

3
试运转
AR

九
搅拌器

1
机器及附件接收
BR

2
搅拌器安装
C

3
联轴节对中
AR

4
试运转
AR

十
机械化氨水澄清槽

1
设备材料接收
C

2
制作
C

3
组焊
B

4
驱动装置安装
B

6
防腐
C

6
试运转
AR

8
总体检验
A

十一
粉碎机、破碎机

1
机器及附件接收
BR

2
基础复查
BR

3
拆洗及回装
AR

4
油系统清洗
C

5
联轴节对中、动平衡检验
AR

6
试运转
AR

十二
自动配煤装置

1
设备材料核对、机器及附件接收
CR

2
仪表一次调校
CR
属仪表施工
3
仪表设备安装检查
C
属仪表施工
4
仪表二次联校
AR
属仪表施工
5
基础复查
C

6
安装就位
C

7
联轴节对中
AR

8
试运转
AR

十三
皮带运输机、振动筛等其它动设备

1
机器及附件接收
BR

2
基础复查
C

3
安装就位
C

4
灌浆前检查
B

5
联轴节对中
AR

6
试运转
AR

静设备安装
一
换热器

1
设备及附件接收检查
BR
压力容器质量技术监督部门备案
2
找正
B

3
抽芯检查
A
管式换热器
4
进出口方向检查
C
板式换热器
5
试压
AR
压力容器质量技术监督部门验收
二
塔及容器类

1
设备材料接收
BR
压力容器质量技术监督部门备案
2
内件安装（喷头喷洒、塔盘鼓泡试验）
B

3
找正、安装就位
B

4
封闭前检查
A

5
压力试验
AR
压力容器质量技术监督部门验收
三
塔类容器类分段组对

1
设备材料接收
BR
压力容器质量技术监督部门备案
2
组焊
B

3
无损检测
BR

4
内件安装（喷头喷洒、塔盘鼓泡试验）
B

5
找正
B

6
封闭前检查
A

7
试压前检查
B

8
压力试验
AR
压力容器质量技术监督部门验收
四
球型容器分片组对

(本工程无球灌）
1
设备材料接收
BR
压力容器质量技术监督部门备案
2
几何尺寸检查
C

3
组焊
B

4
焊缝外观检查
B

5
无损检测
A

6
整体热处理检
