喷涂聚脲弹性体技术及其在屋面节能绿化工程中的应用.doc

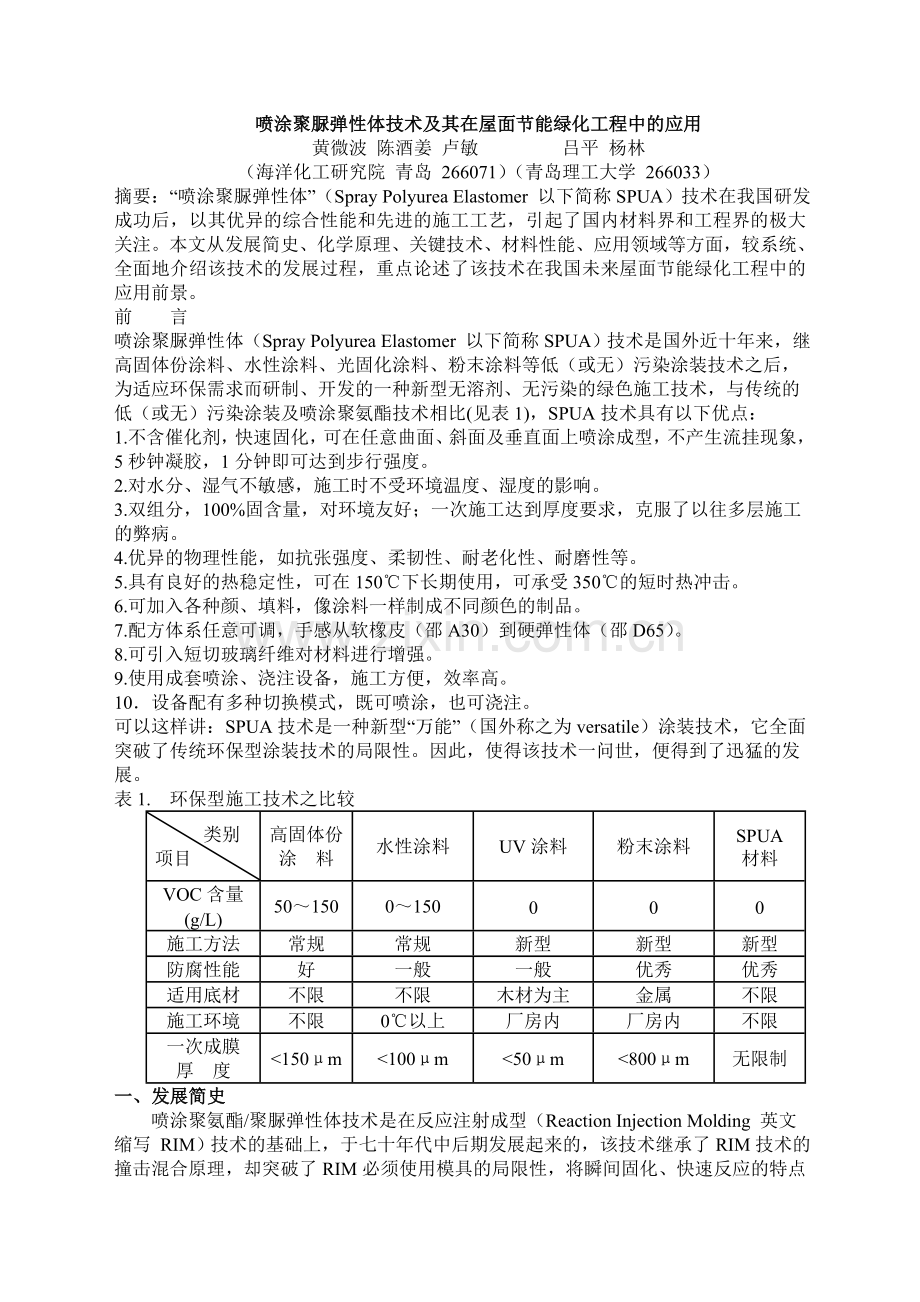

喷涂聚脲弹性体技术及其在屋面节能绿化工程中的应用
黄微波 陈酒姜 卢敏 吕平 杨林
（海洋化工研究院 青岛 266071）（青岛理工大学 266033）
摘要：“喷涂聚脲弹性体”（Spray Polyurea Elastomer 以下简称SPUA）技术在我国研发成功后，以其优异的综合性能和先进的施工工艺，引起了国内材料界和工程界的极大关注。本文从发展简史、化学原理、关键技术、材料性能、应用领域等方面，较系统、全面地介绍该技术的发展过程，重点论述了该技术在我国未来屋面节能绿化工程中的应用前景。
前 言
喷涂聚脲弹性体（Spray Polyurea Elastomer 以下简称SPUA）技术是国外近十年来，继高固体份涂料、水性涂料、光固化涂料、粉末涂料等低（或无）污染涂装技术之后，为适应环保需求而研制、开发的一种新型无溶剂、无污染的绿色施工技术，与传统的低（或无）污染涂装及喷涂聚氨酯技术相比(见表1)，SPUA技术具有以下优点：
1.不含催化剂，快速固化，可在任意曲面、斜面及垂直面上喷涂成型，不产生流挂现象，5秒钟凝胶，1分钟即可达到步行强度。
2.对水分、湿气不敏感，施工时不受环境温度、湿度的影响。
3.双组分，100%固含量，对环境友好；一次施工达到厚度要求，克服了以往多层施工的弊病。
4.优异的物理性能，如抗张强度、柔韧性、耐老化性、耐磨性等。
5.具有良好的热稳定性，可在150℃下长期使用，可承受350℃的短时热冲击。
6.可加入各种颜、填料，像涂料一样制成不同颜色的制品。
7.配方体系任意可调，手感从软橡皮（邵A30）到硬弹性体（邵D65）。
8.可引入短切玻璃纤维对材料进行增强。
9.使用成套喷涂、浇注设备，施工方便，效率高。
10．设备配有多种切换模式，既可喷涂，也可浇注。
可以这样讲：SPUA技术是一种新型“万能”（国外称之为versatile）涂装技术，它全面突破了传统环保型涂装技术的局限性。因此，使得该技术一问世，便得到了迅猛的发展。
表1. 环保型施工技术之比较
类别
项目
高固体份
涂 料
水性涂料
UV涂料
粉末涂料
SPUA
材料
VOC含量
(g/L)
50～150
0～150
0
0
0
施工方法
常规
常规
新型
新型
新型
防腐性能
好
一般
一般
优秀
优秀
适用底材
不限
不限
木材为主
金属
不限
施工环境
不限
0℃以上
厂房内
厂房内
不限
一次成膜
厚 度
<150μm
<100μm
<50μm
<800μm
无限制
一、发展简史
喷涂聚氨酯/聚脲弹性体技术是在反应注射成型（Reaction Injection Molding 英文缩写 RIM）技术的基础上，于七十年代中后期发展起来的，该技术继承了RIM技术的撞击混合原理，却突破了RIM必须使用模具的局限性，将瞬间固化、快速反应的特点扩展到一个全新的领域，极大地丰富了聚氨酯技术的应用范围。德国、美国是喷涂弹性体技术的发源地，最早开发喷涂聚氨酯（简称SPU）以及聚氨酯/聚脲(简称SPU/SPUA)弹性体技术的是Bayer、BASF、 Futura和Uniroyal公司。进入八十年代中期，Texaco（即现在的Huntsman）公司在化学家Dudley J. Primeaux先生的带领下，在其Austin的实验室，率先研发成功喷涂聚脲弹性体（SPUA）技术，并于1989年首次发表研究论文，引起轰动[1]。1991年该技术在北美地区投入商业应用，立即显示出其优异的综合性能，受到用户欢迎；经过不断的总结和提高，目前，北美地区已逐步淘汰SPU/SPUA体系，正全面推广SPUA体系[2～6]。澳大利亚、日本和韩国分别于1993、 1995和1997年引进该技术，并相继投入商业应用。由于研发SPUA技术配方和工艺的难度很大，澳大利亚及东南亚国家基本上采取了从设备到原料全盘进口、或者与美方合资建厂的做法。
与澳大利亚及东南亚国家不同的是： 在我国，海洋化工研究院于1997年只引进了关键的喷涂设备，靠自己的力量研发出具有自主知识产权的材料配方和施工工艺。现已成功推出SPUA-102防水耐磨涂料、SPUA-202防滑铺地材料、SPUA-301阻燃装饰涂料、SPUA-403道具保护材料、SPUA-502耐磨衬里材料、SPUA-601柔性防撞材料六大系列产品（见表2）。自1999年以来，已在青岛、北京、上海、广州、大连、沈阳、无锡等地区成功应用[8～14]，受到用户很高的评价，认为是：传统涂装技术的革命性飞跃。
表2 SPUA系列喷涂聚脲材料的主要性能指标
项 目
SPUA-102
SPUA-202
SPUA-301
SPUA-403*
SPUA-501
SPUA-601
凝胶时间，秒
10
45
27
10
10
15
拉伸强度,MPa
13.2
11.0
8.5
---
14.8
8.0
断裂伸长率,%
275
300
200
---
300
300
撕裂强度,KN/m
45
39
30
---
55
29
硬度，邵A
85～90
80～85
82～87
65，邵D
90～95
60～65
氧指数
---
---
29
28
---
---
摩擦系数
0.85～0.96
0.75～0.85
---
---
---
---
阿克隆磨耗，
mg/1.61km
180
170
240
---
50
210
* SPUA-403的其它指标为：弯曲模量1400MPa;弯曲强度40MPa;悬臂梁冲击强度689m/Kg/cm
二、化学原理
正如聚氨酯/聚脲RIM技术的发展经历了①纯聚氨酯（PU）、②聚氨酯/聚脲（PU/PUA）、③纯聚脲（PUA）三个阶段一样，喷涂聚氨酯（聚脲）弹性体技术也经历三个阶段（见表3）。在体系①、②中，为了提高反应活性，必须加入催化剂；体系③则完全不同，它使用了端氨基聚醚和胺扩链剂作为活泼氢组分（以下简称R组分），与异氰酸酯组分（以下简称A组分）的反应活性极高，无需任何催化剂，即可在室温（甚至0℃以下）瞬间完成反应，从而有效地克服SPU（包括SPU/SPUA）弹性体在施工过程中，因环境温度和湿度的影响而发泡、造成材料性能急剧下降的致命缺点。
表3 喷涂聚氨酯/聚脲弹性体技术的发展历程
阶 段
体 系
异氰酸酯
组份
树 脂 组 份
主要优、缺点
第一代
SPU
MDI基
EO封端多元醇、二醇扩链剂、催化剂
优点：价廉
缺点：对水敏感，极易发泡；力学性能差等。
第二代
SPU/SPUA
MDI基
EO封端多元醇、芳香二胺扩链剂、催化剂
优点：价格适中
缺点：发泡、力学性能一般。
第三代
SPUA
MDI基
m-TMXDI基
端氨基聚醚、芳香二胺扩链剂。
端氨基聚醚、脂肪二胺扩链剂。
优点：对温、湿度不敏感，力学性能好，耐老化性能突出。
缺点：价高

图2是相对湿度在85%条件下，SPU和SPUA材料密度随体系NCO指数的变化情况，从中可以看出：SPUA材料对环境温、湿度有很强的容忍度，很受户外施工人员的欢迎。

异氰酸酯指数
图2. 喷涂材料的密度随体系NCO指数的变化
三、关键技术
喷涂聚脲弹性体技术的关键主要有两方面：①端氨基聚醚、液态胺扩链剂与异氰酸酯的反应原理及其工业化；②喷涂所需要的专业化设备。
1、 原料
1.1 端氨基聚醚
Texaco（即现在的Huntsman）公司在世界上率先开发成功了端氨基聚氧化丙烯醚，为喷涂聚脲弹性体技术的研究和开发奠定了“软件”基础。
表4 JEFFAMINE® 系列聚醚
牌 号
官 能 度
分 子 量
T-5000
T-3000
T-403
D-4000
D-2000
D-230
3
3
3
2
2
2
5000
3000
400
4000
2000
230
图3 T系列聚醚分子结构 图4 D系列聚醚分子结构
该产品（商品牌号为JEFFAMINE®）有二个系列（见表3）：即三官能度的T系列（见图3）和二官能度的D系列（见图4）。
1.2液态胺扩链剂
SPUA材料中常用的液态胺类扩链剂见表5。在R组分中，最常用的液态胺扩链剂是二乙基甲苯二胺（diethyltoluene diamine 英文缩写DETDA），制造商有美国Albemarle™公司（商品牌号 ETHACURE® 100）和Lonza公司（商品牌号 DETDA 80）。DETDA是一种芳香族伯胺，其化学活性非常高，与A组分的反应速度极快，习惯上称之为“快体系”（fast-system），该体系因凝胶时间非常短，可实现（1）在垂直壁、天花板上喷涂，不产生流挂；（2）在平面上喷涂，可人为制造防滑粒子，很适合于一些要求尽快投入使用的场合，如停车场、隧道、游泳池、网球场、大型娱乐场所等。对于一些外观要求十分平整、光亮，或者需要在SPUA材料表面铺撒防滑粒料（如金刚砂、橡胶粒、石英砂等）的场合，可选用不含DETDA的“慢体系”（slow-system），该体系中的胺扩链剂使用化学活性较低的仲胺或位阻型伯胺，以降低反应速度，延长凝胶时间，保证有足够的时间（1）使喷涂材料流平；（2）铺撒防滑粒料。
表5 SPUA材料中常用的液态胺类扩链剂
化 学 名 称
商 品 牌 号
制 造 商
备 注
二乙基甲苯二胺
ETHACURE®100 DETDA80
Albemarle™ Co.
Lonza
伯 胺
二甲硫基甲苯二胺
ETHACURE® 300
Albemarle™ Co.
位阻型伯胺
N,N’-二烷基甲基二苯胺
UNILINK® 4200
UOP Inc.
仲 胺
在SPUA技术中，A组分又称为半预聚体（quasi-prepolymer），它是由MDI或MDI的改性物与聚合物二元或三元醇反应制得；R组分又称为色浆，它是由 JEFFAMINE®系列聚醚、液态胺类扩链剂、颜填料、助剂等组成。因此，可根据用户的需要，通过调整A、R组分中软、硬段的比例，制得不同弹性、抗张强度及硬度的SPUA材料。表6是一个典型硬质SPUA材料的配方：
表6 典型硬质SPUA材料配方
A组分
R组分
改性MDI
60
JEFFAMINE® 聚醚
61.1
PPG-2000
40
胺扩链剂
28.2
NCO%
16
颜、填料
10.2
注： A/R体积比为1.0，A/R重量比为1.04，NCO指数为1.05。
2.、设备
在SPUA技术中，A、R组分的化学活性极高，反应速度非常快，如果没有适当的混合及成型设备，这一反应是不可控制的。随着RIM技术的不断发展，供料、混合、注射、模塑等环节的不断完善，使RIM型聚脲材料投入商业应用，为喷涂弹性体技术的研究和开发奠定了“硬件”基础。
对喷涂所需要的专业化设备的基本要求有：（1）平稳的物料输送系统；（2）精确的物料计量系统；（3）均匀的物料混合系统；（4）良好的物料雾化系统；（5）方便的物料清洗系统。根据这些要求并结合聚氨酯/聚脲RIM技术的设备工作原理，国外厂家陆续开发出用于SPUA技术的物料输送、计量设备（其主要品牌见表7）以及用于喷涂的混合、雾化、和清洗设备（其主要品牌见表8）。
表7 喷涂聚脲弹性体技术物料输送、计量设备
公 司 名 称
设 备 名 称
Glas-Craft Co.
MHⅡ，MHⅢ
Graco （Gusmer）Co.
H-20/35，HXP-3
表8 喷涂聚脲弹性体技术物料混合、雾化和清洗设备
公 司 名 称
设 备 名 称
Binks Co.
43P
Glas-Craft Co.
ProblerⅡ
Graco (Gusmer) Co.
GX-7, GX-7-DI, Fusion

通过调研、出国考察、邀请国外专家讲学[4～7]，并结合我们的研究和开发工作，我们认为美国Graco (Gusmer)公司生产的H系列主机和GX-7系列喷枪是本技术开发应用中较为合适的机型[9，15]。
五、 材料性能
1. 力学性能
SPUA材料具有优异的综合力学性能，见表9。
表9 SPUA材料的力学性能
项 目
指 标
拉伸强度（MPa）
最高达27.5
硬度（Shore）
A30～D65
伸长率（%）
最高达1000
撕裂强度（KN/m）
43.9～105.4
100%伸长模量（MPa）
3.4～13.7
2. 耐介质性
SPUA材料的耐介质性能十分突出，除二甲基甲酰胺、二氯甲烷、氢氟酸、浓硫酸、浓硝酸、浓磷酸等强溶解、强腐蚀介质外，它可耐受绝大部分腐蚀介质的长期浸泡（见表10）。
表10 SPUA材料的耐介质性能
介质名称
浸泡结果
介质名称
浸泡结果
醋酸（10%）
良好
硝酸铵
良好
盐酸（10%）
良好
汽油
良好
硫酸（20%）
良好
柴油
良好
磷酸（10%）
良好
煤油
良好
柠檬酸
良好
矿物油
良好
乳酸
良好、轻微变色
液压油
良好
氢氧化钠（20%）
良好、
防冻液（50%乙醇）
良好
氢氧化钠（50%）
良好、轻微变色
二甲苯
良好、轻微变色
氢氧化钾（10%）
良好
正己烷
良好
氢氧化钾（20%）
良好、轻微变色
异丙醇
良好
氨水（20%）
良好
饱和盐水
良好
3. 低温韧性
我们知道：通过多年的研究和开发，环氧材料的韧性得到了极大的改善，已作为地坪涂料，大规模用于工厂车间、医院手术室、无菌实验室等需要净化的场合；PVC作为铺地材料（无论型材，还是卷材），也早已进入千家万户。但在应用中，这些材料都不同程度地出现低温脆性开裂、收缩、卷曲等不良热应力现象。而SPUA材料却完全不同，它不仅具有在很宽范围内(从邵A30到邵D65)调节硬度的能力，而且能在高硬度情况下保持优异的低温韧性。其中尤以脂肪族异氰酸酯（如m-TMXDI）与JEFFAMINE®聚醚及JEFFAMINE®低分子二元胺扩链剂（如D-230、T-403）制备的纯脂肪族SPUA材料的性能最为突出，芳香族SPUA材料的低温韧性也不错，但比脂肪族的要逊色一些，见表11。
曾有人做过一个有趣的实验:分别在钢、混凝土、沥青表面喷涂脂肪族SPUA材料，将－196℃的液氮距涂层30.5厘米处，喷射到样品表面达30秒，未见涂层任何破坏；当喷射距离减小至10.2厘米时，钢和混凝土表面的涂层出现轻微裂纹，而沥青表面的涂层却完好无损。另将涂有SPUA材料的混凝土样品从1.8米高处自由落下，混凝土自身被震裂，但SPUA材料毫无损坏，并将混凝土的碎块牢牢地聚集在一起。
表11 SPUA材料的低温韧性
材 质
项 目
脂 肪 族 芳 香 族
(25℃)
脂 肪 族 芳 香 族
(-20℃)
拉伸强度(MPa)
8.9 12.3
11.4 14.1
伸长率(%)
420 180
350 130
撕裂强度(KN/m)
43.9 67.7
105 102
硬度(Shore)
35 51
--- ---
4. 户外耐老化性能
由于不含催化剂，SPUA材料表现出优异的耐老化性能。虽然在芳香族SPUA中，会出现泛黄和褪色，但决无粉化和开裂现象出现。表12是芳香族SPUA材料经过50℃、3871h人工加速老化实验前后的性能变化。脂肪族SPUA材料的耐老化性能则更是无与伦比。
表12 芳香族SPUA材料的耐老化性能
项 目
老 化 前
老 化 后
拉伸强度（MPa）
13.5
13.5
伸长率（%）
137
110
撕裂强度（KN/m）
76.4
84.4

5. 附着力
SPUA材料与金属、混凝土、塑料及木材等多种底材都有良好的附着力，通过适当的配方筛选，可以得到附着力强度超过SPUA自身强度的体系。当然，由于SPUA材料的反应速度极快，对底材的润湿能力差，诸如（1）底材表面处理，（2）SPUA的配方组成，（3）SPUA的反应速度，（4）材料的使用环境等因素都会影响其附着力。因此，在配方研究和施工过程中，必须加以充分考虑。对于一些对附着力有特殊要求的场合，最好通过调整配方，降低反应速度，确保涂层有足够的“抓底”时间。表13列出了SPUA与几种材料的附着力数据（拉开法），从中可以看出：有些底材已被拉坏，这说明SPUA材料与底材的附着力是很好的。
表13 SPUA材料的附着力(MPa)
分类
底材
芳香族
脂肪族
混凝土（纯材料）
1.2★
1.4★
混凝土（带底漆）
2.4★
2.5●
钢（喷砂至Sa2.5级）
>6.0
8.6
铝
>5.0
---
胶合板
1.7●
1.7●
注：★指底材破坏；●指内聚破坏。
6. 施工性能
SPUA材料能够在较短的时间里在国内外众多领域推广使用，与其具有优异的施工性能密不可分。它彻底改变了传统喷涂工艺中普遍存在的溶剂污染、 厚度薄、 流挂、 固化时间长等缺点，给现场喷涂带来了革命性飞跃。
6.1快速固化。
SPUA物料反应速度极快，5秒钟凝胶，1分钟即可达到步行强度，并可进行上层施工，施工效率高。解决了一般喷涂材料由于表干时间较长造成的施工进度慢、未干燥表面粘结杂物影响涂层质量以及涂层干燥前遇到风、雨等恶劣气候,必须重新施工等问题。
6.2施工效率高。
采用成套喷涂、浇注设备，输出量大，施工方便，可连续操作，喷涂1000m2的面积（1.5～2.0mm厚）仅需6小时左右，施工效率非常高。特别适合于道路路面、建筑屋面、运动场地、车间地面、地下工程、游泳池等大型工程施工，以及工期要求紧的工程或抢修工程的使用。
6.3对环境条件要求较低。
SPUA材料对水分、湿气不敏感，施工不受环境温度、湿度的影响。在基层干燥的情况下，无论是北方寒冷季节还是南方梅雨季节，都可正常施工，材料性能十分稳定。
六、 应用领域
SPUA材料以其独特的组成和反应原理，在工程应用中显示出优越性。目前在通用的高固体份涂料、水性涂料、光固化涂料、粉末涂料等环保型涂料中，有的施工一道后，至少需要12～24小时的干燥时间，才能投入使用或进行下一道施工；有的一次施工的最大厚度<800μm，且不允许连续加厚。SPUA技术则不同，由于其快速的固化反应，施工1000m2(1.5～2.0mm厚)的涂层，仅需6小时即可完成施工，2～3小时即可投入使用。由于层间施工间隔只需几分钟到十几分钟，即一道施工结束，就可立即进行下一道施工，对涂层最终的施工厚度没有限制，通常每道涂层的施工厚度控制在0.4～0.6mm(视枪的移动速度而定)，涂层与底材的原有形状吻合性极好，杜绝了传统防水卷材铺装时容易出现的空鼓和脱层现象，有利于植物的生长。
SPUA技术还有一个显著特点就是100%固含量，无挥发性有机化合物(0 VOC`s)，只要正确使用本技术，无论是施工期间，还是材料投入使用后，涂层均不产生有害物质和刺激性气味，对环境保护极为有益，属新型环境友好型材料。因此该技术在电子、医药、卫生、体育、食品、机械、运输、建筑、造船以及娱乐等行业具有广阔的应用前景：
1、工厂树脂墙面
长期以来，工厂地坪、墙面大多采用环氧或聚氨酯涂料。多年的应用经验告诉我们，这些涂料存在以下缺点：（1）无论对环氧进行如何增韧改性，其自身的脆性仍然存在，在工厂车间，难免有工具、物品的意外砸落，造成环氧地坪涂料的开裂，甚至破碎；食品、制药厂的GMP车间还经常要用过热蒸汽消毒，一旦油水进入破碎区域，很快就会出现较大面积的开裂和破损。 （2）聚氨酯铺地涂料虽然克服了环氧地坪涂料的脆性，但在工程应用中，对被施工场地的水分含量及相对湿度提出了严格要求，局限性较大。（3）无论是环氧，还是聚氨酯，都难以在垂直面、顶面一次施工2mm左右的涂层材料。
SPUA材料柔韧性好、强度高、凝胶速度快，对环境温度、湿度不敏感，一次施工可达到任意厚度，是施工高性能树脂墙、地、顶面的理想材料。
2、运动场地
　　SPUA材料独有的抗湿滑性，可以在运动场地上大显身手。用它铺就的网球场、排球场、篮球场等运动场地，可有效地防止运动员因地面有汗水，而造成的滑倒，甚至摔伤。对消除运动员恐惧心理，提高运动成绩十分有益。
3、 工业重防腐
　　SPUA材料不含有机溶剂，100%固含量，涂层连续、致密、无针孔，并且一次成膜厚度大，因而在酸、碱、盐、地下和海洋等恶劣环境条件下，表现出优异的超重防腐性能；加之其先进的施工工艺，使得该材料在化工储罐衬里、隧道、海洋钢结构防腐等领域，有着广阔的应用前景。
4、影视、娱乐业
SPUA材料无毒、无污染，可广泛用于道具和娱乐设施的制作。如美国迪斯尼乐园、好莱坞环球影城中的道具和造型（国外称之为“Theme Park”即主题公园），绝大部分是在廉价的聚苯乙烯（或聚氨酯）泡沫表面，喷涂一层硬质SPUA材料，从而大大提高了道具、造型的可观赏性和保存价值。近年来，国内外娱乐界推出的大型水上运动节目——激流勇进，其滑道、浮萍表面，都喷涂了一层软质SPUA材料，使其外观整体性好，涂层连续、无接缝。
5、耐磨衬里
工矿企业的研磨、输送设备，常常受到磨损的困扰而报废，给企业造成巨大的经济损失。有些设备外形结构十分复杂，制造成本高、维护困难。SPUA技术独特的成型工艺和卓越的材料性能，使之成为理想的耐磨衬里材料。
七、在建筑物节能绿化中的应用
SPUA技术最大的应用领域是建筑业，这已在国外的大量应用中得到了映证，但该技术在我国还是新生事物。通常的屋面防水材料（如沥青、SBS、APP等）经日光老化后会出现开裂；即使防水材料自身不开裂，也会因混凝土的开裂（由振动、应力、风化等因素引起）而断裂；另外，防水卷材无法避免的接缝现象是造成漏水的根本原因。SPUA材料则完全不同，因其自身优异的柔韧性、整体无接缝、耐老化性和力学强度，即使在混凝土开裂的情况下，聚脲材料不但自身不会断裂，而且还能将混凝土紧紧“抓住”，起到防水和保护作用，特别适用于高档建筑的屋面防水、绿化处理，达到“一劳永逸”的目的。在节能方面，SPUA技术还能与目前建筑物保温工程中推广使用的喷涂聚氨酯泡沫（SPUF）和聚苯乙烯泡沫板材（EPS）技术，有机地结合起来，成为我国未来防水保温工程中，值得大力发展和推广的高、新技术，兹介绍如下：
随着我国人民生活水平的不断提高，对建筑物的节能、防水、绿化功能提出了更高的要求，从“安居工程”逐步向“舒适工程”和“环保工程”发展；屋面的保温技术已从过去的炉渣、膨胀珍珠岩等无机材料向喷涂聚氨酯泡沫（SPUF）和粘贴聚苯乙烯泡沫板材（EPS）等化学建材方向发展。基于屋面种植绿化等环保要求，以往的防水卷材难以达到防植物根茎穿刺、整体无接缝和不与底材空鼓的要求，采用SPUA技术的时机已经成熟。
采用SPUA技术后，可完全保持保温层原有的保温、节能效果；同时，大大提高屋面防水、种植的功能。具体工艺（以施工SPUF为例）如下：
① 清除建筑物表面（水泥压光）的灰尘、杂质；如果是旧建筑物，应除去表层的风化、疏松层，用2～4cm水泥压光实干后，涂刷底漆进行表层强化。
② 将聚氨酯泡沫的A、B料（又称黑、白料）输入SPUA主机中，预热加温后，按每道1cm左右的厚度，进行泡沫保温层的施工。泡沫层总体厚度一般控制在：东北、西北地区6～8cm；华北地区4～6cm；华中地区2～4cm。
③ 将聚脲弹性体的A、R料输入SPUA主机中，预热加温后，按每道0.4～0.6mm左右的厚度，进行弹性防水涂层的施工，弹性层总体厚度一般控制在1.5～2mm。
④ 回填土壤，种植绿化。
其简易流程见图5A，如果不施工保温层，见图5B。
该技术比现有的施工单一保温层（SPUF或EPS）后，再做防水卷材处理，无论是外观状态、还是内在的防水、保温效果，都极大地提高了工程质量，最大限度地缩短了施工周期，其显著优点如下：
1、 SPUA涂层连续、致密、无接缝，防水性能十分突出：
2、 将防水、节能和绿化技术有机地结合起来，大大提高工程的质量和效果；
3、 施工速度快，是SBS、APP等防水卷材的15～20倍，单台设备的日施工面积可达1000平方米，最大限度地减少了天气对工程进度的影响；
4、 材料柔韧性好、强度高、抗植物根茎穿刺，耐老化性能突出，户外使用可达30年以上；
5、 在施工和使用过程中，均无毒、无污染，被誉为“绿色材料、绿色技术”。

土壤种植层

SPUA防水层

土壤种植层
SPUF或EPS泡沫保温层
SPUA防水层
砼基材
砼基材
A. 节能绿化工艺 B. 单一绿化工艺
图5 新、老防水保温工艺比较

八、结束语
SPUA材料在我国研发成功后，以其优异的性能和工艺引起国内材料界和工程界的极大关注。国内的SPUA技术在海洋化工研究院[13～17]的带动下，已经开展了12年的研究和开发，从早期在青岛海豚表演馆水池防水、大连极地海洋世界看台防护、胶济铁路大桥修复等混凝土防护工程的小规模应用，到今天的国家大剧院护城河防水、京津城际高速铁路路基防护、绍兴污水处理工程防渗漏等大型基建工程的应用，都表明：SPUA技术正在以其优异的性能、高效的施工、绿色的环保特征吸引人们的注意，并将成为今后混凝土耐久性研究与应用的热点技术。
虽然SPUA材料的价格高于普通防水材料，且该技术在屋面节能绿化方面的应用才刚刚开始，但从长远的环保、节能效益来看，SPUA技术在建筑领域的应用前景是非常广阔的。
主要参考文献
[1] D. J. Primeaux, Spray Polyurea Versatile High Performance Elastomer for the Polyurethane Industry In: Polyurethanes 89, Proceedings of the SPI 32nd Annual Technical/Marketing Conference. San Francisco,1989, 26
[2] D. J. Primeaux, A Study of Polyurea Spray System. High Solids Coatings, 1994,15:2
[3] D. J. Primeaux, Polyurea Spray Technology in Commercial Applications. 60 Years of Polyurethanes: International Symposium and Exhibition, 1997
[4] 黄微波主编, 喷涂聚脲弹性体技术，化学工业出版社，北京，2005年7月第一版
[5] 黄微波等，提高混凝土耐久性的新方法——喷涂聚脲弹性体技术，青岛海湾大桥防腐蚀技术研讨会论文集, 2007年6月，青岛.
[6]吕平等，喷涂聚脲弹性体在建筑中的应用，施工技术，2000,4
