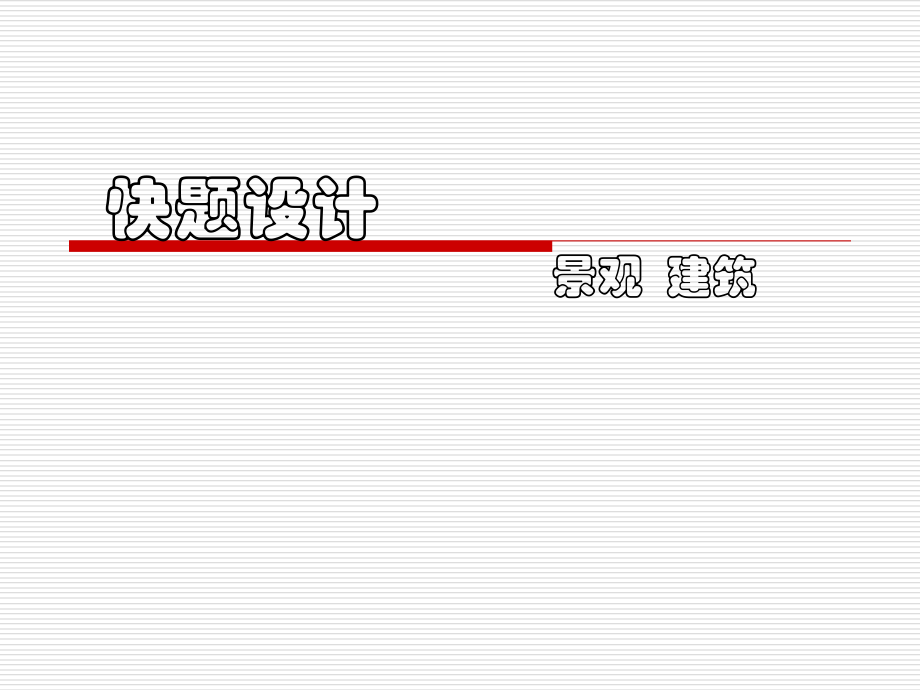

快题设计(景观、建筑)讲课讲稿.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,快题设计,景观 建筑,什么是快题设计,在规定时间内完成所需图纸,三小时快题考的是训练，对设计的熟练，解决基本问题的能力,六小时快题中加入了对设计的构思评价的成分，不仅要解决问题，还要表达设计构思和意图，就是要有概念，这对图面的要求也提高了，表现图需要花上更多的时间,快题设计需要完成哪些图（景观）,概念设计图（分析图）,平面图,效果图（鸟瞰图）,剖面图（竖向设计图）,学生作品,学生作品,学生作品,学生作品,学生作品,学生作品,学生作品,学生作品,学生作品,快题设计需要完成哪些图（建筑）,概念设计图（分析图）,屋顶平面图（总平面图）,立面图,剖面图,透视图（轴测图）,学生作品,学生作品,学生作品,怎样做好快题设计,多练习，加快速度,掌握制图规范,提高设计素养,增强应试技巧,制图规范（景观）,平面图比例,1:300,、,1:500,、,1:600,、,1:1000,植物冠幅：行道树（,5m,）孤植树（,8-10m,）,道路宽度：一级（,6-8m,）次级（,3-4m,）,三级（,1-2m,）,制图规范（景观）,概念分析图（泡泡图）,空间划分 人流、车流,阻隔 重点区域,制图规范（景观）,水体画法（双线）,制图规范（景观）,停车场规范,车位：,3mX5,（,6,）,m,、通道宽：不小于,6m,；,办公楼前,：,0.25,车位,/100,平方米；,商业场,：,0.3,车位,/100,平方米；,一般性城市公园,：,0.02,车位,/100,平方米；,普通住宅没有停车位要求（地下停车场）,制图规范（景观）,经济技术指标,建筑面积,建筑占地面积,绿地率,(,硬质铺装不算,水算,还有停车位的植草格等等都算,但要乘于个百分比,.,才能加到绿地面积中,),综合性公园不少于,70%,；住宅不少于,30%,：,校园,45%,容积率,小区的总建筑面积与用地面积的比率；,独立别墅,为,0.20.5,联排别墅,为,0.40.7,六层以下多层住宅,为,0.81.2,十一层小高层住宅,为,1.52.0,十八层高层住宅,为,1.82.5,十九层以上住宅,为,2.44.5,建筑快题（审题）,设计任务书是以文字和图形的方式给设计者提出了明确的设计目标、设计要求和设计内容，因此要通读和细读设计任务书，全面审题，深入了解给定的设计条件、设计要求和设计信息，抓住设计的核心问题，同时对各个细节也要心中有数。,审题时应注意：仔细研究设计任务书中的基地地形图，如道路红线、建筑控制线、保留树木、等高线等是通过图形形式表达出来，一定不能漏读。,1,、注意项目性质、建筑类型、建筑规模、使用者、限定词等；,2,、注意规划要求。如容积率、建筑控制线、建筑出入口位置、基地保留树木等，注意红线位置；,3,、记住主要功能内容：房间数量、功能要求等；,4,、注意特殊要求：房间高度要求、屋顶形式。,审题时可从以下几方面阅读试题,应从以下几方面进行分析和构思：,（,1,）环境方面的制约因素,由外到内,地理环境、区位环境、室外环境等；,交通流线的组织,车流、人流、货流；,朝向、景观,界面控制；,与周围建筑的相互关系；,建筑形态的环境意义,空间体量的组合、空间界面的围合、建筑对周围环境的影响。,分析,（,2,）功能方面的制约因素,由内到外,各功能空间的相互联系要求；,各功能空间面积分配（方块图、面积、形态）；,各功能空间开放程度，空间对内和对外的关系；,各功能空间的朝向要求，以及与之相适应的结构要求；,各功能空间的动静要求，如阅览室（静）、舞厅（动）等；,（,3,）规划和技术经济方面的要求,规划要求,建筑密度、容积率、绿地率、机动车停车位数、出入口方位等；,技术经济方面的要求,建筑总面积、容积率、建筑密度、绿地率、结构形式、单方造价框算等。,（,1,）环境分析,在考虑建筑与环境的关系，主要有：,地理环境,不同的地理环境对建筑的总平面布局、建筑的通风采光、日照间距、抗震设防等有重要影响，一般来说，设计任务书对此有明确的说明（如南方、北方，当地气候等）。,基地自身环境,主要是指基地的用地范围、基地水文地质情况、基地地形高程情况，需要保留的古建筑、文物古迹、名贵树木等。,方案设计,基地周边环境,主要是指基地周边的道路、建筑、河流、湖泊、文物、保留树木等。,交通环境,主要是指基地周边的主次道路、河流湖泊的码头、交通流向等。,（,2,）功能布局,寻求合理的功能布局；,寻求合理的交通系统；,寻求合理的空间构成。,（,3,）剖面研究,（,4,）造型处理,一般来说，建筑造型主要通过立面和透视图表达，因此应把握以下环节：,建筑造型首先要与功能有必然的联系和呼应，并且反映出不同类型建筑的空间构成特点，表达出不同的建筑个性。,建筑造型应与周边环境有密切关联，在尺度、体量、色彩等方面反映出在地域、气候、文化等条件下建筑应有的环境特征。,建筑造型具有整体性，主从关系清楚，立面设计逻辑性强，防止结构错误或立面凌乱现象。,建筑造型具有一定的趣味性，有一定的细部处理，结合节点详图，能够反映出一定的材料、构造做法。,排版的基本原则是：,构图均衡、图文协调、重点突出、没有漏项,。,虽然快题设计考查的是设计者的方案设计和表达能力，但有经验的评阅人完全可以从排版情况和图面的整体效果判断出设计者的修养和基本功，同时，整洁美观的图面将给评阅人以良好的第一印象。,排版时注意把重要的图放在整张图纸的视觉中心。,定稿与排版,制图规范（建筑）,柱网结构,越是简洁规整的柱网，越有利于布置和进行结构计算,合适的柱距，从框架结构柱网经济合理的开间尺寸来讲，,5-8,米为宜。,6m,最佳，方便画图,制图规范（建筑）,楼梯结构,楼梯尺寸,楼梯应放在明显和易于找到的部位；,楼梯不宜放在建筑物的角部和边部；,楼梯应有直接的采光；,剖面画法，剖可以看到扶手的方向,制图规范（建筑）,常用尺寸,门高,供人通行的门，高度一般不低于,2m,，再高也以不宜超过,2.4m,，否则有空洞感，门扇制作也需特别加强。,门宽,一般住宅分户门,0.9,1m,，分室门,0.8,0.9m,，厨房门,0.8m,左右，卫生间门,0.7,0.8m,，由于考虑现代家具的搬入，现今多取上限尺寸。,公共建筑的门宽一般单扇门,0.9m,，双扇门,1.2,1.8m,，再宽就要考虑门扇的制作，双扇门或多扇门的门扇宽以,0.6,1.0m,为宜。,制图规范（建筑）,常用尺寸,窗高,一般住宅建筑中，窗的高度为,1.5m,，加上窗台高,0.9m,，则窗顶距楼面,2.4m,，还留有,0.4m,的结构高度。在公共建筑中，窗台高度由,1.0,1.8m,不等，开向公共走道的窗扇，其底面高度不应低于,2.0m,。至于窗的高度则根据采光、通风、空间形象等要求来决定,窗宽,窗宽一般由,0.6m,开始，宽到构成,带窗,，但要注意采用通宽的带窗时，左右隔壁房间的隔声问题以及推拉窗扇的滑动范围问题，也要注意全开间的窗宽会造成横墙面上的炫光，对教室、展览室都是不合适的。,制图规范（建筑）,常用尺寸,过道宽,最窄的走道应该是住宅中通往辅助房间的过道，其净宽不应小于,0.8m,，这是,单行线,，一般只允许一个人通过。规范规定住宅中通往卧室、起居室的过道净宽不宜小于,1.0m,的宽度，也只是一人正行，另一人侧身相让的尺寸。这个尺寸用,不宜小于,是考虑到砖混建筑中，,0.24m,墙，,1.2m,中距的过道，净空只有,0.96m,，不足,1.0m,考虑的。,高层住宅的外走道和公共建筑的过道的净宽，一般都大于,1.2m,，以满足两人并行的宽度。通常其两侧墙中距由,1.5,2.4m,，再宽则是兼有其他功能的过道，如课间活动、候诊等等。至于大型公共建筑人流如潮的过道，那就要根据使用性质和疏散要求来决定它的宽度了。还需要补充说明的是，过道的长短，是否采光等因素都对过道的宽度起到相当的影响作用，一般长的、暗的、双侧有房间或墙壁的过道，都要适当宽一点或采取变换宽窄的手法加以处理，避免又长、又黑、又闷、又窄的过道，但也不能无原则加宽，白白浪费建筑面积。,制图规范（建筑）,常用尺寸,女儿墙,一般多层建筑的女儿墙高,1.0,1.20m,，但高层建筑则至少,1.20m,，通常高过胸肩甚至高过头部，达,1.50,1.80m,。这是避免俯瞰时心悸目眩，发生危险而采取的措施。,台阶,一是室内外台阶踏步宽度不宜小于,0.30m,，踏步高度不宜大于,0.15m,。特别要注意的是不允许只设一级踏步，至少要两级，这是因为踏步上下地面的高度相差过小时，行人不易辨别该处有高差，缺乏精神准备，跨出虚步而伤及脚腿。,制图规范（建筑）,常用尺寸,厕所,厕所蹲位隔板的最小宽（,m,）,深（,m,）分别为外开门时,0.91.2,；内开门时为,0.91.4,。单侧厕所隔间至对面小便器外治之净距，当采用内开门时，不应小于,1.10m,，当采用外开门时，不应小于,1.30m,。,男女厕所各两间,厕所要开窗,设计素养,冰冷寝室没有火热想法,园林风景设计要素,从概念到形式,城市意向,图解思考,城市形态,外部空间设计,建筑空间组合论,谷德设计网、,ABBS,、疯狂园林人、,ASLA,（,TJR,景观设计事务所）,设计素养,锻炼耳部肌肉,善于发现自己的败笔,做个勤劳的盗梦者,设计素养,设计素养,卓越手绘,设计素养,卓越手绘,设计素养,卓越手绘,设计素养,卓越手绘,应试技巧,合理安排时间,形成自己的绘画程序,使用熟悉的设计手法,运用万能图,
