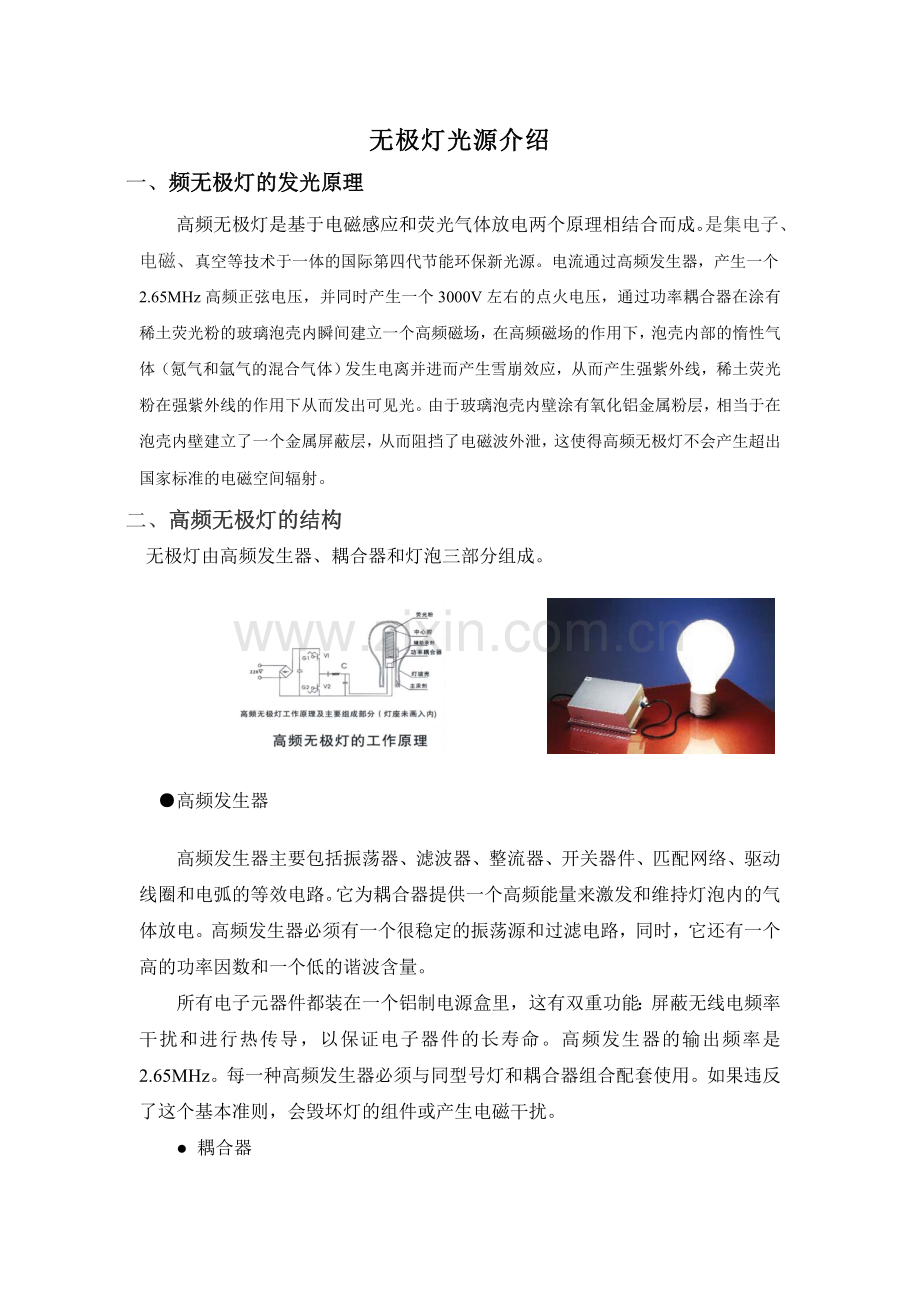

无极灯光源介绍
一、频无极灯的发光原理
高频无极灯是基于电磁感应和荧光气体放电两个原理相结合而成。是集电子、电磁、真空等技术于一体的国际第四代节能环保新光源。电流通过高频发生器，产生一个2.65MHz高频正弦电压，并同时产生一个3000V左右的点火电压，通过功率耦合器在涂有稀土荧光粉的玻璃泡壳内瞬间建立一个高频磁场，在高频磁场的作用下，泡壳内部的惰性气体（氪气和氩气的混合气体）发生电离并进而产生雪崩效应，从而产生强紫外线，稀土荧光粉在强紫外线的作用下从而发出可见光。由于玻璃泡壳内壁涂有氧化铝金属粉层，相当于在泡壳内壁建立了一个金属屏蔽层，从而阻挡了电磁波外泄，这使得高频无极灯不会产生超出国家标准的电磁空间辐射。
二、高频无极灯的结构
无极灯由高频发生器、耦合器和灯泡三部分组成。

　●高频发生器
　　高频发生器主要包括振荡器、滤波器、整流器、开关器件、匹配网络、驱动线圈和电弧的等效电路。它为耦合器提供一个高频能量来激发和维持灯泡内的气体放电。高频发生器必须有一个很稳定的振荡源和过滤电路，同时，它还有一个高的功率因数和一个低的谐波含量。
所有电子元器件都装在一个铝制电源盒里，这有双重功能：屏蔽无线电频率干扰和进行热传导，以保证电子器件的长寿命。高频发生器的输出频率是 2.65MHz。每一种高频发生器必须与同型号灯和耦合器组合配套使用。如果违反了这个基本准则，会毁坏灯的组件或产生电磁干扰。
　　● 耦合器
　　耦合器是把能量从高频发生器经线圈耦合到灯泡内的器件。它由磁芯、高温线、导热棒、绕线架、底座、过渡件和同轴电缆组成。
　　磁芯和高温线的作用是产生高频磁场。通过中间的导热棒，线圈产生的多余的热能和放电通过铝制底座传导到外面。底座有两种功能：一是保证灯泡和耦合器的连接；二是把多余的热传给散热片，这个散热片必须是灯具的一部分。通过螺丝与灯具散热片连接。
　　通过同轴电缆使耦合器和高频发生器相连。同轴电缆与耦合器固定连接，而与高频发生器通过螺钉可拆卸，目的是方便与灯具的连接。
　　铜制导热棒伸到灯泡中心为铁氧体磁芯散热，在绕线架上有两层高温线的线圈：一层输送电流，另一层缠绕在初级线圈当中，但只有一头与线圈相连，这样第二个线圈的电场部分抵消了第一个线圈产生的电场，通过这一方式使公共模式终端电压干扰下降到一个较低的值。
　　● 灯泡
　　灯泡主要是一玻璃灯泡，主要由涂有保护膜和三基色荧光粉的泡壳、内管、汞齐、辅助汞齐等以及灯头组成，内部充有低气压汞和惰性缓冲气体。
　　 在灯泡中间有一玻璃内管，内管里面是耦合器。通过灯头，灯泡与耦合器连接在一起。这两部分的安装一般只需要一次，因为是长寿命灯，安装在灯具上后，不用再拆卸。但有时（例如：工作中或之后，需要换另外一种颜色的灯时），灯泡也需要从耦合器上拆下来，但必须慎重。
无极荧光灯中有两种汞齐，主汞齐位于泡壳底部的短管中，一旦灯稳定工作它就提供汞原子。辅助汞齐放置在一个紧贴凹腔的铟网上，并使铟网与放电热接触。一旦通电汞很快从辅助汞齐中蒸发出来，在 10s 内就可以使灯达到 80% 的光输出。而当灯关掉时，铟网快速冷却，收集了灯泡中的大部分汞原子，以准备下次启动。主汞齐确保在一个较宽的温度范围内保持稳定的光输出。辅助汞齐确保输出快速稳定。在荧光粉与泡壳中间涂覆了一层保护膜，点亮 6 万小时后荧光粉的输出维持特性还维持在开始时的 70% 左右。
三、高频无极灯的技术特性
1) 高效节能 ：光效>75Lm/W。与普通白炽灯相比，节能80%以上。与金卤灯相比，节能60%以上。与普通节能灯相比，节能20%以上。 85W无极灯可替代150W金卤灯（高压钠灯），125W无极灯可替代250W金卤灯（高压钠灯），在同等视觉效果条件下，综合节能大于50%。安装相同数量的灯，使用无极灯可使输出电路的电流减少四倍以上，变压器的容量亦大大减小。
2)     防震、长寿命：因灯泡内无灯丝无电极，采用高频电磁耦合方式工作，其寿命是白炽灯的60倍，是金卤灯的12倍。一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有灯丝或电极，而灯丝或电极的溅射效应恰恰是限制灯使用寿命的必然组件。高频无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件,同时也不怕震动。使用寿命仅决定于电子元器件的质量等级、电路设计和泡体的制造工艺，一般使用寿命大于6万小时,可减少频繁维护、大大减少更换光源的次数与费用，节能又节钱。
3)    环保 ：它使用了三基色稀土荧光粉，是真正的环保绿色光源；
4)    无频闪 ：由于它的工作频率高达2.65MHZ,一般的灯为工频50HZ，所以视为“完全没有频闪效应”，长时间使用不会造成眼睛疲劳，保护眼睛健康；
5)    显色性好：三基色荧光粉涂层,显色指数大于80，比高压钠灯和汞灯都要高得多,光色柔和，被照物体呈现出自然色泽，颜色还原性好；
6)    色温可选 ：从2700K ～ 6500K，由客户根据需要选择，而且可制成彩色灯泡，用于园林装饰及景观照明；
7)    快速启动: 可低温启动,可立即启动和再启动，启动时间小于0.5秒,不受频繁开关限制,不会有普通的带电极放电灯造成明显的光衰退现象；
8)    电气性能优良：符合GB标准，功率因数高于98%，电流谐波低，符合国家标准。光输出不受电源影响,输出恒定的光通量,光通量衰减慢,在95V-265V之间均可有效启动；
9)    安装可适应性：紧凑型玻壳设计,使灯具设计有更大自由度,可在任意方位上安装，不受限制。
10）高功率因数设计：功率因数>0.98，整套无极灯消耗功率(输出功率)非常接近输入功率。谐波含量低，对家用电器无干扰，对电网无污染，符合国标GB16844-1997。对照明空间无电磁辐射，不影响人的身体健康，电磁兼容指标符合国标GB17743-1999。
四、无极灯的技术参数
型号
色温
（K）
电源
（V）
额定功率
（W）
工作电流
（A）
功率因数
（COS￠）
启动时间
（S）
工作温度（℃）
WJD-40
2700K-6500K可选
95~265
50/60HZ
40
0.18
＞0.98
＜0.5
-30~50
WJD-50
2700K-6500K可选
95~265
50/60HZ
50
0.23
＞0.98
＜0.5
-30~50
WJD - 85
2700K-6500K可选
95~265
50/60HZ
85
0.38
＞0.98
＜0.5
-30~50
WJD - 100
2700K-6500K可选
95~265
50/60HZ
100
0.45
＞0.98
＜0.5
-30~50
WJD-125
2700K-6500K可选
95~265
50/60HZ
125
0.57
＞0.98
＜0.5
-30~50
WJD -135
2700K-6500K可选
95~265
50/60HZ
135
0.62
＞0.98
＜0.5
-30~50
WJD - 150
2700K-6500K可选
95~265
50/60HZ
150
0.68
＞0.98
＜0.5
-30~50
WJD - 165
2700K-6500K可选
95~265
50/60HZ
165
0.75
＞0.98
＜0.5
-30~50
WJD - 200
2700K-6500K可选
95~265
50/60HZ
200
0.91
＞0.98
＜0.5
-30~50
五、高频无极灯运用
基于高频无极灯有上述独特的优点，它的综合性能是任何一种电光源所不能相比的，它几乎汇集了所有不同类型电光源的优点，因此可以广泛用于城市道路照明、景观绿化照明、工厂、学校、图书馆、温室、植物棚、礼堂、大厅、会议室、大型商场、大型厂房、体育馆、运动场、隧道、交通复杂地带（路灯、标志灯、桥梁灯）、地铁站火车站危险地域照明、水下灯等，特别适用于高危和换灯困难且维护费用昂贵的重要场所。
