前 言

绿水洞井田位于四川省广安市的广安区、华蓥市、邻水县，绿水洞煤矿矿部设在华蓥市天池镇。井田位于华蓥山背脊脊部地带，南北长9.7～6.6km，东西宽3.2～2.2km，面积23.5km2。本矿井属高瓦斯矿井，煤层不易自燃，煤尘有爆炸危险性，井田范围内还有剩余地质资源量57.086Mt，可采储量39.96Mt。
绿水洞矿井划分为+790m、+6 60m、+528m、+350m等水平，开采标高为+999～±0m，自1981年底建成投产以来，初期投产的+790m生产水平现已开采结束，+660m水平仅剩643、615两个采区。+528m水平打锣湾背斜区域的工作面亦只能采5年左右，目前已延深部分工作面到+528m水平以下开采，+528m西翼南已经采完，西翼北急倾斜采区受开采技术限制暂未布置采区，+528m东翼南北适合综采，已布置两个采区。矿井核定生产能力为1.2Mt/a，现有两个综采工作面，一个炮采工作面，两个综采工作面均采大倾角煤层，炮采工作面为残采，根据矿井生产安排，预计5～6年后，+528m水平适合进行综采的区域将全部采完，+528m水平只能作为辅助生产水平，矿井急需进行+350m水平延深工作。受业主委托，我院编制了矿井+350m水平延深工程的初步设计和安全专篇。
一、编制设计的依据

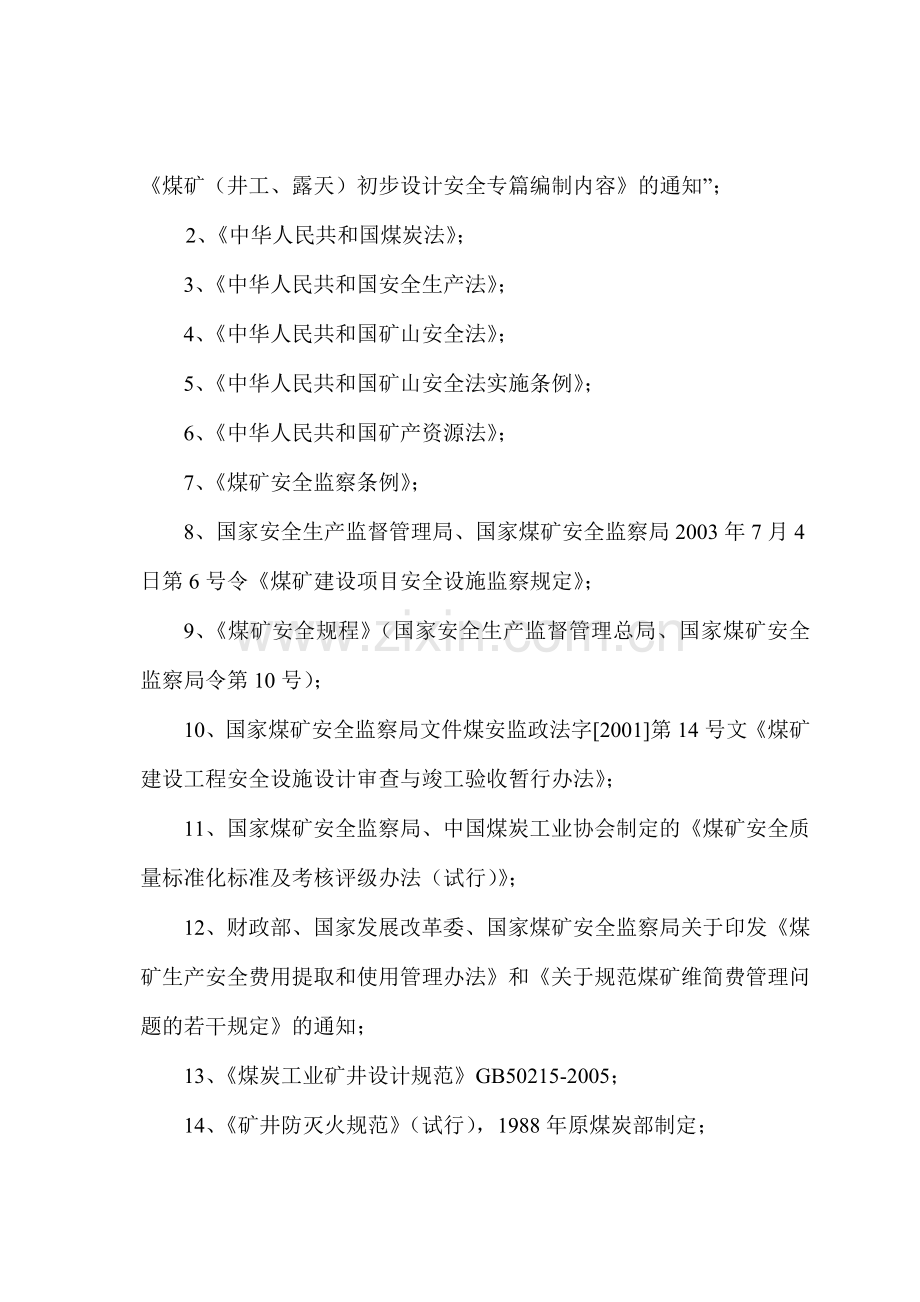

1、国家煤矿安全监察局文件煤安监监—字[2002]65号文“关于印发《煤矿（井工、露天）初步设计安全专篇编制内容》的通知”；
2、《中华人民共和国煤炭法》；
3、《中华人民共和国安全生产法》；
4、《中华人民共和国矿山安全法》；
5、《中华人民共和国矿山安全法实施条例》；
6、《中华人民共和国矿产资源法》；
7、《煤矿安全监察条例》；
8、国家安全生产监督管理局、国家煤矿安全监察局2003年7月4日第6号令《煤矿建设项目安全设施监察规定》；
9、《煤矿安全规程》（国家安全生产监督管理总局、国家煤矿安全监察局令第10号）；
10、国家煤矿安全监察局文件煤安监政法字[2001]第14号文《煤矿建设工程安全设施设计审查与竣工验收暂行办法》；
11、国家煤矿安全监察局、中国煤炭工业协会制定的《煤矿安全质量标准化标准及考核评级办法（试行）》；
12、财政部、国家发展改革委、国家煤矿安全监察局关于印发《煤矿生产安全费用提取和使用管理办法》和《关于规范煤矿维简费管理问题的若干规定》的通知；
13、《煤炭工业矿井设计规范》GB50215-2005；
14、《矿井防灭火规范》（试行），1988年原煤炭部制定；
15、《矿井通风安全装备标准》MT/T5016-96；
16、《矿井通风安全监测装备使用管理规定》；
17、《煤矿救护规程》；
18《矿井瓦斯抽放管理规范及反风规定》；
19、《煤矿井下粉尘防治规范》（试行）；
20、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》，2000年原国家煤炭工业局制定；
21、《矿井水文地质规程》；
22、《工业企业设计卫生标准》；
23、《矿山电力设计规程》；
24、《矿井抽放瓦斯工程设计规范》MT5018-96；
25、《煤矿用带式输送机安全规范》MT654；
26、《煤炭工业带式输送机工程设计规范》MT/T5031-2003；
27、绿水洞煤业公司提供的《+350m水平延深地质说明书》及有关区域的测量资料；
28、我院编制的《绿水洞煤业有限公司矿井+350m水平初步设计》；
29、业主提供的其他资料及与我院签定的设计委托书。
二、设计的指导思想
坚持“安全第一、预防为主”的方针，以国家颁布的有关煤矿安全方面的法律、法令、规程、规范及条例为依据，建立煤矿各系统、各环节完善的的安全装备、安全设施、安全措施和安全机构，确保矿井在投产后能够安全生产，并且一旦有灾变事故发生，矿井具有较强的抗灾能力。
三、设计的主要特点及安全评价
（一）矿井开采
矿井在+350m水平仍采用平硐开拓方式，并设一个专用排矸斜井，通往地面的井口有两个，与+528m、+660m、+790m水平及+999m回风系统联通后，共形成通达地面的安全出口六个，安全出口数量符合要求。
采区巷道采用沿煤层和煤层底板布置方式。设计采用液压支架支护采煤工作面顶板，实现一个矿井三个采煤工作面生产，为在南方建成高产高效矿井的安全生产提供了可靠保证。
设计将采煤工作面顺槽到溜煤眼的煤炭运输全部采用胶带输送机，从而实现了煤炭从采煤工作面到煤仓的连续化运输。大巷采用14t架线式机车配3t底卸式矿车运输原煤出井。
设计按各类巷道的服务时间和岩性不同，采用不同的支护方式，主要运输大巷及采区巷道准备巷道、硐室及煤仓为裸体巷道不支护为主，部分软弱、破碎围岩采用砼砌碹，以便有效地控制矿压显现对巷道造成的破坏。
延深与生产同时进行，延深是正常生产的接替需要。
（二）矿井通风
矿井采用抽出式通风方式，通风网络系统简单。井下设置有完善的通风构筑物，确保通风风流按照设计拟定的路线流动和安全生产。主通风机和井下局部扇风机均选用高效、节能、运行可靠的风机，保证各用风地点的稳定供风需要。主通风机可直接反转反风，反风方式简单可靠。根据矿井巷道布置的特点，设置了明确的避灾线路，具有较强的防御灾害能力。矿井配备了足够的通风与安全仪器仪表，为及时掌握和调整通风参数提供了保证。
（三）瓦斯及煤尘爆炸的预防
矿井配备了安全生产监测监控系统、井下消防洒水管网系统、工作面喷雾防尘设备。配备了通风及瓦斯检测设备及瓦斯断电仪、粉尘防护设备等，建立了隔绝煤尘爆炸系统，制定了详细的防止瓦斯及煤尘爆炸措施和管理办法。通过采取上述措施，可有效地控制瓦斯聚积、煤尘浓度，防止矿井瓦斯、煤尘爆炸事故的发生，并且一旦有爆炸事故发生，可将灾害控制到最低限度。
（四）矿井防灭火
针对矿井可能引发的外源火灾，矿井在井上下均设置了消防材料库，并配备了足够的消防器材；井下机电设备硐室均采用不燃性材料支护，其通道中和硐室间均按规定设置了防火门和密闭门，在硐室内配备有达到要求数量的灭火器材；井下设有完善的消防洒水管网系统。针对矿井曾发生过煤层自燃，设计考虑防治煤层自燃发火的措施，完善矿井现有的黄泥灌浆管路防灭火系统。
（五）矿井防治水
矿井本水平采用平硐开拓方式，设计对大气降雨、地表水体、地下水、断层水等方面作了相应的分析，采取探、封（留设煤柱）、堵、排等综合防治水措施，并配备探放水仪器设备，可有效地防止井下突水（泥沙）灾害的发生。
区内地处中亚热带湿润季风气候区，降雨丰沛，在工业场地四周设有防洪截水沟，可有效地将暴雨后的洪水引入工业场地北部的低洼冲沟排泄，确保矿井安全。
（六）矿山救护
本矿设置专职矿山救护中队。该中队由3个救护小队组成，每个小队为9人，主要装备有矿山救护车2辆、指挥车1辆、装备车1辆，以及同救护中队相匹配的全套救援救护装备仪器及工器具，可独立承担矿井发生灾变时的及时抢险救护任务。
四、矿井安全设施及装备投资
矿井安全专项投资概算为1096.37万元，矿建工程208.42 万元、设备及工器具购置393.23万元、安装工程422.99万元、其它费用71.72万元。
五、尚待解决的主要问题及建议
1、地质勘探工作对破坏煤层的断裂构造及其含水性的查明尚显不足，给矿井开采带来了一定的安全隐患。建议生产中加强补充勘探工作。
2、井田范围内，由东至西有高压线走廊共有两回线路，矿井生产期间存在“三下开采”问题，项目业主应高度重视，开采中加强观测，采取局部加固等保护措施。
3、地质报告提供的煤层瓦斯含量较高，但矿井由南向北为倾覆状，随着埋藏深度的增加，对比临近矿井，生产期间瓦斯的实际涌出量增加的可能性较大，项目业主应高度重视瓦斯事故的预防。建议矿井在施工揭露煤层后时，投产生产期间，对矿井的瓦斯情况进行测试和鉴定，为今后矿井的安全生产和管理提供确切的依据。

一、矿井概况安全条件

㈠ 井田概况
1、交通位置
绿水洞井田位于四川省广安市的广安区、华蓥市、邻水县，绿水洞煤矿矿部设在华蓥市天池镇。井田位于华蓥山背脊脊部地带，南北长9.7～6.6km，东西宽3.2～2.2km，面积23.5km2。地理坐标106°52′32″～106°56′15″，北纬30°22′50″～30°27′30″。
本区交通方便。国铁襄渝铁路从井田西侧通过，矿井拥有3.5km的铁路专用线及完善的精煤和动力煤储装系统，邻（水）广（安）公路东西横穿井田，西接渝（重庆）达（达县）公路。1998年建成的广渝高速公路从井田南部由西向东穿过，距广安市25km，南距华蓥市9.4km，北距襄渝线广安火车站16km，均有公路联通。矿区交通位置见插图1-1-1。
2、地形、地貌
矿区地处华蓥山脉的中段，华蓥山脉为川东北北东向延伸的平行山系的一支，山脉海拔一般为500～1700m；矿区地势为一组北东向长矩状的山岭与谷地，山地与谷地平行排列，最高峰为高登山，海拔1704.1m，绿水洞井田就位于高登山的北侧，谷地海拔500m，为中山和低山山地。其中绿水洞矿区海拔在713～1191m之间，由两侧向中心山体高程增大，岩溶糟谷，岭脊交错排列，山顶为区域的第四级夷平面。区内最低为一

级侵蚀基准面，高程为500m。
矿区地貌为溶蚀构造地貌，分为岩溶山地和岩溶糟谷。华蓥山中部高程1000m以上为垄脊状岩溶中山，500m以上至1000m地段为垄状岩溶低山，高登山附近有少量海拔达1500－1704.1m的高山山峦。脊状岩溶中山体浑厚，脊线与构造线方向一致，脊线处无明显棱角突起，两侧山坡形成大斜坡，坡面平缓具轻微起伏，分布小的溶蚀洼地及落水缝隙，横向冲沟发育；垄状岩溶低山则分布于脊状岩溶中山外围，山体横向宽度大，内部呈浑圆形山峦，局部形成陡崖，山峦沿构造线方向排列呈垄状溶沟发育；岩溶糟谷普遍发育于山体三叠系中统、下统灰岩出露带,其走向与构造线相一致,横向上宽度受地层产状及灰岩露头宽度限制,岩溶糟谷地带是岩溶作用最为强烈的地带,糟谷内地表溶沟、溶槽、溶芽、溶蚀裂隙及小型溶蚀洼地发育,地下落水洞、溶洞、暗河、伏流等屡见不鲜。其中绿水洞矿区以西的天池湖则是发育于岩溶洼地内的季节性岩溶湖。
绿水洞矿区处于华蓥山岩溶山地,其中部高程均在1000m以上,为岩溶中山，两侧山体高程500～1000m，岩溶低山。绿水洞矿区中部岩溶中山范围小，两侧为较宽阔的岩溶低山。
3、河 流
井田内无河流，流经井田外西侧的桂兴河及邻近的天池湖是附近较大的地表水体。
4、气象、地震
本区地处中亚热带湿润季风气候区，气候温暖，热量充足，雨量丰沛，空气湿度大，日照少，霜期短，风力小。年平均气温17.1℃,最冷月（1月）平均气温6℃，最热月（7月）平均气温27.8℃。多年大于或等于10℃以上的年积温5600℃，无霜期306-328d。年平均降水量1200mm。
根据四川省地震局和华蓥市地震办公室提供资料，本区地震烈度为7度。
5、经济状况
本区工业以能源、建材、食品工业为主，农业以粮、油、生畜、茧、果为主，经济较为活跃。
6、煤田开发历史
区内煤炭开发历史悠久，煤层浅部废窑残渣遍布，多采用土法开采。目前矿区除绿水洞煤矿外，还有北侧的沙坝坪煤矿，南侧西边的天池煤矿，东边的石堰口煤矿等较大煤矿，以及其他曾经开采的近20处小煤矿（见表1-1-1），主要分布于矿区外围或区内煤层露头附近。由于资源枯竭和不具备安全生产条件,其中大部分已停止开采或关停，现矿区周边尚有年产10万t以上的矿井2个,年产3～6万t的民营小矿3个，小煤矿的采深较浅，一般位于大矿的浅部，主要采掘大矿边角残煤。矿区煤矿多采用炮采方式进行开采，区内煤矿年开采量160万t左右。
7、水源、电源及通信情况
绿水洞矿区内主要小煤矿统计
表1-1-1
序
号

名　称
企业
性质
隶属
关系
开办
时间
井口
标高
(m)
井田
部位
生产能力(万t/年)
办证
情况
1
天池煤矿
私有
思源公司
1958年
540
622、722区
15.0
两证齐全
2
邻水煤矿
私有
思源公司
1971年
401
514、516区
10.0
两证齐全
3
沙坝坪煤矿
个体
桂兴镇
1983年
624
515、517区
6.0
两证齐全
4
东风煤矿
个体
天池镇
1979年
892
711、713区
6.0
两证齐全
5
辛家洞煤矿
个体
天池镇
1988年
841
722区
3.0
停办
6
阳和湾煤矿
个体
天池镇
1988年
780
622区
3.0
无证
7
金华寺煤矿
村办
邻水县
1985年
940
714区
3.0
停办
8
庆邻沟煤矿
村办
邻水县
1985年
940
712、714区
2.5
停办
9
红旗煤矿
村办
邻水县
1958年
941
612、712区
1.0
停办
10
富源煤矿
个体
邻水县
1990年
940
714区
1.0
停办
11
城北煤矿
乡办
邻水县
1978年
941
712区
1.0
停办
12
锁口岩煤矿
乡办
华蓥市
1982年
1100
723区
1.0
停办
13
猫儿湾煤矿
乡办
华蓥市
1985年
900
723区
1.0
停办
14
五星煤矿
村办
华蓥市
1983年
980
725区
1.0
停办
15
大众煤矿
村办
华蓥市
1985年
1010
712区
1.0
停办
16
天绿煤矿
个体
华蓥市
1985年
1014
722区
0.5
停办
17
晒席湾煤矿
地区
华蓥市
1958年
960
722区
3.0
停办
18
杨汝贵煤矿
个体
华蓥市
1987年
1000
721区
1.0
停办
19
张代金煤矿
个体
华蓥市
1982年
1080
721区
0.5
停办
20
刘朝轩煤矿
个体
华蓥市
1982年
1007
723区
0.5
停办
21
蒋国兴煤矿
个体
华蓥市
1985年
1020
723区
0.5
停办
22
水管局煤矿
村办
华蓥市
1978年
1010
714区
1.0
停办
23
工农煤矿
村办
华蓥市
1980年
1050
714区
1.0
停办
矿井所处地区地下水丰富，开采产生的井下水可满足全部生产及辅助生产用水，水源可靠。
目前，绿水洞煤矿的供电电源主要是国家电网的分水岭110kV变电站（主变容量2×5０MVA）和华蓥山广能集团自备电厂（容量2×６000ＫVA＋２×３000ＫＶＡ），电源可靠。
电信线路到达矿井工业场地已有保证。另外，移动通信的信号目前已能覆盖井田全区，且信号较强。
㈡ 安全条件
1、地质特征
华蓥山煤田（中段）出露地层最老为寒武系上统，最新为侏罗系上统,其间缺失志留系上统及石炭系。各地层带状分布，由西南向东北逐渐倾伏。
本井田位于华蓥山煤田之中部，共有二迭系至三迭系地层出露，由新至老分述见表1-2-1。
从新至老出露地层表
表1-2-1
系
组
平均厚度
（m）
岩 石 特 征
三迭系
须家河
508
长石、石英砂岩、砂质泥岩、粉砂岩、泥岩、含煤8-10层。
雷口坡
417
白云岩、角砾岩、灰岩、绿色泥岩、灰色泥岩等。
嘉陵江
477
灰色薄至中厚层石灰岩、泥质灰岩。
飞仙关
475
灰色中厚层石灰岩夹绿、紫色钙质泥岩。
二迭系
长兴
168
深灰色中厚层石灰岩、含黑色燧石桔核，具沥青味。
龙潭
124
泥岩、砂岩与石灰岩呈厚度不等的间层，可采煤位于底部。
茅口
120
浅棕灰色石灰岩、质纯、含燧石结核。
棲霞
200
深灰色、黑色燧石石灰岩，质坚硬。
2）地质构造
绿水洞井田位于川东新华夏系中的宝顶背斜隆起带。
本井田构造复杂，最显著的构造是以走向大致北30度东方向延伸的褶曲轴面、逆断层，以及走向大致北30度西方向延伸的斜交断层所组成。其中以北30度东方向的构造形迹为主。
（1） 褶曲的构造
本井田主要褶曲构造形态是以龙洞背斜为主体，次一级褶曲为田湾向斜及打锣湾背斜，再次一级为大坳坪向斜和大坳坪背斜。现分述如下：
①　龙王洞背斜：
贯穿全井田，为本井田最高分水岭及东西的分水岭，背斜核部由龙潭组、长兴组、飞仙关组地层组成。该背斜为一东缓西陡的不对称褶曲。东翼倾角13～37°，西翼13～84°。该背斜轴面倾向南东，倾角60～87°，走向北37～50°东左右。背斜轴部以9～8°的倾伏角由南西向北东方向逐渐倾伏。龙王洞背斜除受F1断层破坏外，亦受F12、F14、F15、F16等断层切割而失去完整性。
②　打锣湾背斜：
位于井田西部，自1勘探线往北贯穿全井田，组成西部较高山岭。该背斜在浅部略为对称，一般东翼倾角10～40°，西翼倾角15～55°。总的趋势西缓东陡，南缓北陡，轴面有扭转，轴面倾向在1线南略偏北西，1—2线近于直立，2线以北倾向南东，轴部以北25°东的方向由西向北东方倾伏。其倾角1线以南为18～10°，1线以北为5～2°。该背斜西翼南被F18断层破坏已不完整。
③　田湾向斜：
位于井田中部，形成较低的槽带。该向斜由北东向南西翘起，经仰天窝至1—2勘探线附近消失。该向斜为一不对称向斜，东翼倾角50～75°，西翼倾角10～40°，其轴面倾向南东，倾角77～87°，向北近于对称。走向北27～35°东。其枢纽以7～24°倾角由北东向南西方向跷起。田湾向斜东翼受F20小断层破坏，西翼受F12断层的破坏，已不完整。
④　大坳坪向斜、大坳坪背斜：
位于打锣湾背斜西翼5线附近，为表层的牵引褶曲。出露长约600m、宽200m，从幅度上仅影响到飞仙关组，影响深度300m。
（2）断裂构造
本井田断裂构造发育，其中以走向逆断层F1、F2、F13、F17、F18、及F1派生的小断层、正断层F12等为主。斜交平推逆断层F5、F6次之。主要断层特征见表1-2-2。

主要断层特征表
表1-2-2
断层
编号
构 造 部 位
断层产状
断层性质
断层 落差
（m）
对煤层破坏程度
备

注
倾向
倾角（°）
F1
本断层将井田划分为两个各自独立的构造单元，即东翼和西翼。
北西
45～85
走向
逆冲断层
0～700
破坏了龙王洞庭湖背斜与田湾向斜的连续性

F2
位于3号勘探线以北5号勘探线以南，田湾向斜轴部西侧。
北西
52～62
走向
逆推断层
0～110
破坏煤层的完整性

F12
龙王洞背斜西部
南东
75
走向
正冲断层

破坏煤层的完整性

F13
龙王洞背斜轴部
南东
60～66
走向
逆断层
0～45
破坏了龙王洞庭湖背斜轴部的完整性

F18

北西
60
隐伏
逆断层
0～100
未破坏煤层

F17
位于打锣湾背斜西翼井田外缘
北西
75～88
走向
逆冲断层
0～150
对煤层无破坏

F5
4-5勘探线之间
南西
50～90
斜交
平推逆断层
0～80
错断龙王洞背斜和田湾向斜

F6
6-7勘探线之间
南西
30～70
斜交
平推逆断层
0～40
错断龙王洞背斜和打锣湾背斜

（3）、陷落柱及其他地质构造对煤层开采的影响。
本井田陷落柱比较发育，主要分布在龙王洞背斜东翼+790水平以上，向下水平逐渐减弱，其展布方向大致分两个带：一个带的方向以北40°东左右，延展长度约为800m；另一个带的方向是以北50°西，其延展长度为500m。这两个陷落带，共发现陷落柱54个：最小者8×8m，最大者100×60m，一般60×20m。由于存在陷落柱，给生产带来很大的困难，对掘进巷道和采煤影响甚大，甚至造成回采工作面搬家。故矿井的大倾角综采工作面布置和回采更应避免陷落柱影响。
3、煤层及煤质
1）煤 层
本井田为上二迭系乐坪统龙潭组煤系。含煤2—3层，其中1煤为主要开采煤层，在F1断层以东和打锣湾背斜西翼该煤层有分岔现象。分岔后上分层称12煤层；下分层称11煤层（以11、12煤层间距≥0.5m者为分岔，＜0.5m者为合并，合并后称1煤层）。
⑴　1煤层：
1煤层厚0.87～7.76m，平均3.53m,纯煤厚0.38～6.84m,平均2.23m,属中厚煤层至厚煤层,煤层结构复杂,含夹矸1～2层，夹矸为泥岩，炭质泥岩或粘土泥岩，厚0.02～0.50m。
本煤层全井田均有分布，除龙王洞背斜7、8线附近为变薄带外，其余均为可采，1煤层在井田东翼分岔合并变化频繁，无一定规律。
⑵　11煤层：
分布于井田东部，厚0.57～2.62m，平均1.59m。纯煤厚度0.55～2.30m，平均1.42m，由南向北变薄。614采区及其以下11煤层有薄化区域，7—8勘探线附近为一薄尖灭带外，其余均为可采，含夹矸0～5层，岩性为泥岩，厚度0～0.8m。
⑶　12煤层：
分布于井田东部，厚0.48～1.58m，平均0.98m。纯煤厚度0.48～1.14m，平均0.89m，6线以北变薄，614采区及其以下有一块不可采区，其余均为可采。局部夹矸1～2层，厚度0.11～0.37m。
2）顶底板
本矿井煤层伪顶为粘土泥岩，直接顶为钙质泥岩，老顶为泥岩、硅质灰岩，厚10～15m。其上为灰岩。煤层伪底为粘土泥岩，直接底为砂、泥岩互层，老底为页岩，厚5～7m，其下为铝土岩，顶、底板岩石遇水易变软，抗压强度变低。
3）煤 质
⑴　煤质特征
井田内煤层的成因类型属焦煤和焦肥煤，都为中变质阶段的烟煤。煤的肉眼类型以半暗半亮型为主。玻璃光泽，块状构造。质较坚硬，F=2～2.5。
①　煤种牌号及赋存情况
本井田1、11、12煤层皆属焦煤和焦肥煤。煤种分布：F1断层以西以焦煤为主，仅在1—2线间，打锣湾背斜轴部为焦肥煤；F1断层以东，1、11煤层在1—3线间，龙王洞庭湖背斜东翼为焦肥煤，其余为焦煤。12煤层在龙王洞庭湖背斜东翼2—3线间+530m水平以一及西翼的3—4线间为焦肥煤，其余为焦煤。+350m水平情况是，F1断层以东，1、11煤层在1—4线间，龙王洞庭湖背斜东翼为焦肥煤，其余为焦煤。12煤层在打锣湾背斜西翼，1煤层附近为焦肥煤，其余为焦煤。
②　煤的发热量
1、11、12煤层的原煤弹筒发热量的两极值分别为20.5～31.7MJ/kg，23.5～32.7 MJ/kg，平均值分别为28.0、29.5 MJ/kg。
③　煤的有害成分：
灰份：1、11煤层的原煤灰份13.04～39.73%，平均23.36%；12煤层原煤灰份10.64～34.56%，平均19.51%，皆属富灰份煤层。精煤灰份：1、11煤层5.78～18.64%，平均10.06%；12煤层5.93～23.28%，平均10.17%。
灰成份： 1、11、煤层的灰成份主要以硅、铝、铁氧化物为主，钙、硫氧化物次之，镁、钛氧化物甚少。
灰熔点（T20C）：1145～11420C，属低至高熔灰份。12煤层的灰份与1、11煤层基本一致，其灰熔点（T20C）1150～12910C,平均12200C，仍属低至高熔灰份。
硫份：1、11煤层原煤的全硫含量2.66～6.70%，平圴4.41%；12煤层2.63～7.01%，平均4.18%；均属高硫煤。1、11和12煤层精煤的平均值分别为2.48%、2.29%，属中硫煤。硫以黄铁矿硫为主，有机硫为次，硫酸盐甚微。
磷份：煤层的磷份远小于0.01%，属低磷煤。
④　煤的结焦性
1煤层为熔隔不膨胀，其工业牌号为焦肥煤、焦煤，具有良好的粘结性，可作炼焦用煤。
⑤　煤的容重：12煤层为1.42t/m3，1、11煤层为1.44 t/m3。
⑥　煤质特征详见表1-2-3。
煤 质 特 征 表
表1-2-3
项目
煤层
水份
灰份
挥发份
全硫
磷
发热量
固定炭
WF（%）
Ag（%）
Vr(%)
Sgq
Pf(%)
QBrMJ/kg
CqGd(%)
1、11

原
煤

0.18～0.87
0.68
13.04-39.73
23.36
14.76-29.69
19.74
2.66-6.70
4.41

20.5-31.7
28.0
44.7-66.59
59.22
精
煤

0.24-1.44
0.70
5.78-18.64
10.06
19.79-25.62
22.74
2.48
0.0048
36.3-36.8
36.5
60.16-79.78
69.93
12
原
煤
0.48-0.91
0.70
10.64-34.56
19.51
17.95-28.71
22.22
2.62-7.01
4.18

23.5-32.7
29.5
47.02-69.89
59.93
精
煤

0.43-1.75
0.78
5.93-23.28
10.17
21.24-27.27
24.67
2.29
0.004
36.1-36.9
36.6
58.39-73.04
67.94

⑦　工艺性能
煤灰特点：煤灰中的SiO2、Al2O3、 Fe2O3含量均较高。
煤灰熔融性：1，11的软化温度为＞1070℃～1340℃，基本上为高熔灰分；12的软化温度均为＞1100℃～1170℃，属高熔灰分。
煤的可磨性：1，11为88（n=1），12为87（n=1），1，11的可磨性较好，12较差。
粘结性和结焦性：本区的煤具有一定的粘结性和结焦性。
煤的可选性：根据本矿选煤样的筛分、浮沉试验，其可选性评价为难选。
2）煤的用途、用户
根据上述煤质情况，本矿井主要可采煤层属中～高灰、中～高硫、中～中高挥发分、中高～特高热值的焦煤及焦肥煤，主要作为动力和冶金用煤。煤炭的主要用户为广安、华蓥山电厂，达钢、湖北化纤等，用户稳定可靠。
4、开采技术条件
1）瓦 斯
根据2006年矿井瓦斯等级鉴定资料，矿井相对瓦斯涌出量为：13.92 m3/t，绝对瓦斯涌出量21.57 m3/min，矿井属高瓦斯矿井。根据历年统计资料分析，随着开采深度的增加，瓦斯涌出量有增加的趋势。
2）煤 尘
根据煤炭科学研究总院重庆分院的鉴定，矿井煤尘具有爆炸危险性。
3）煤层自燃
根据煤炭科学研究总院重庆分院的鉴定，矿井煤层自燃倾向性为三类，属不易自燃煤层。
5、水文地质
1）含水层及隔水层
分布在矿井范围内含水层有：茅口灰岩、龙二段、龙四段石灰岩、长兴石灰岩、飞仙关二、四段石灰岩、嘉陵江石灰岩。其中嘉陵江石灰岩、飞仙关石灰岩、长兴石灰岩和茅口石灰岩为强含水层，其余为弱含水层。煤系地层一、五段，飞仙关一、三段岩层以泥岩，砂质泥岩为主，是弱隔水或隔水层。矿井充水层为茅口灰岩、龙潭二、四段灰岩和长兴灰岩三个含水层。
2）矿井涌水量
⑴　生产水平最大及正常涌水量（1991－2001年），见表1-2-4。
矿井正常与最大涌水量表
表1-2-4

最大（m3/h）
正常（m3/h）
备 注
+528m水平
7214
266
正常涌水量为10年平均数
+660m水平
7692
147
洪水期间最大涌水量异常
+790m水平
3514
32
+790m平硐基本无水
全矿
18420
445

⑵　延深水平最大，正常涌水量的预计
《+350m水平延深地质说明书》对延深水平正常及最大涌水量进行预计，采用面积比拟法和茅口巷道长度比拟法进行计算，采用面积比拟法计算结果为：正常涌水量724.5m3/h，最大涌水量18305m3/h，采用茅口巷道长度比拟法计算结果为：正常涌水量524.4 m3/h，最大涌水量21707.8m3/h。两种计算正常涌水量所得结果相差不大，最大涌水量相差较大，建议使用面积比拟法所得结果：最大涌水量18305 m3/h，正常涌水量325.5 m3/h。
注：本预计涌水量未考虑地面积水、天池湖及径流桂兴河对+350m水平矿坑涌水的影响。由于天池湖及桂兴河水位在400～480m左右，天池湖发育于嘉陵江组灰岩中，岩石破碎，溶洞发育，对+350m水平充水影响，如果下水平有大断层发育，溶洞发育，破坏了隔水层，矿坑涌水量将出现重大异常值，有穿水可能性存在，这应该是矿井水文研究的重点，要特别加强矿井防治水工作。
6、其他有用矿物
本井田伴生的其他有益矿物有：
1）黄铁矿
黄铁矿赋于龙潭组底部铝土泥岩中，矿层顶板为深灰色泥岩，底板为茅口灰岩，井田分布广泛，层位较为稳定，有较高开采价值。
2）稀有分散元素：
镓含量：1、11煤层平均13.5ppm，1、11煤层夹矸两极值40～74 ppm，平均59 ppm，12煤层两极值52～66ppm，平均5～8ppm。
根据煤中伴有的元素指标：镓30～50 ppm。1、11煤层夹矸，12煤层镓含量达到工业指标。
另外，嘉陵江组4段石灰岩中含有硬石膏层，厚达30m以上。
7、矿井地质勘探安全条件资料的评价及存在问题
《+350m水平延深地质说明书》系根据下列地质报告汇总而成：
1）1956年，西南煤田地质勘探局采样大队对区内煤田进行调查，于1957年编制了《四川省华蓥山煤田地质调查报告书》。
2）1957年12月，西南煤勘局地质大队开展天池—达县南1：10万地质踏勘工作。
3）1958年7月—1960年3月，四川省地质局华蓥山地质队对绿水洞井田进行地勘工作，于5月提出《华蓥山煤田绿水洞井田最终储量报告》，1962年3月省储委复审时，降格为初步勘探报告。
4）1969年12月，四川省煤管局地质勘探公司一六九队汇总前人成果，编制了《四川省华蓥山中段（宝顶—卷硐）地质资料汇编》。1967年5月—1970年5月，一六九队对本井田进行勘探，提交《华蓥山煤田绿水洞井田精查地质报告》，1972年12月，省煤炭工业局将该报告降为详查报告。1971年12月起一六九队在扩大后的本井田继续进行勘探，于1973年10月提出《华蓥山煤田绿水洞井田地质勘探精查报告》，1974年3月，得到省煤炭工业局的基本批准，并要求“再补工作”。核准储量A2+B+C1级9590.4万t，其中A2级723.6万t，B级4298.3万t，C2级1069.3万t。
5）1975年11月—1979年12月，煤田地质一三六队三次进行补充勘探，勘探线基本线距500m求A级储量。绿水洞井田自1958年7月起前后经历6次勘探共施工114个钻孔，基本上满足Ⅱ类勘探类型（较稳定煤层，构造类型属中等—复杂）达到精查程度的要求。一三六队根据三次补勘并总结前人资料，于1979年12月提交了A+B+C级9433.8万t，其中A级1912.9万t，B级2497.6万t，C级5023.3万t，无D级储量。1980年3月20日四川省煤炭工业局，以川煤[1980]170号文，下达《华蓥山绿水洞补充勘探地质报告》审批意见书，正式批准该报告，批准储量A+B+C级7415.6万t，其中A级1292.1万t，B级2044.6万t，C级4079.0万t，D级1974.9万t。
6） 2002年12月，四川华蓥山广能（集团）有限责任公司提交有《绿水洞煤矿储量分割核实报告》，分割核实储量为井田探明储量9842.74万t，占用储量9322.51万t（其中：广安沙坝坪煤矿和华蓥山东风煤矿占用520.23万t），保有储量7575.80万t，动用储量1746.70万t。经省国土资源厅延续登记确定为（111b）+（122b）+（333）7575.8万t。其中（111b）2123.7万t，（122b）3524.4万t，（333）1927.59万t。
《+350m水平延深地质说明书》通过利用已有的勘探成果资料，结合生产矿井的实测地质资料，基本查明了矿井延深水平内含煤地层、地质构造、煤层、煤质等赋煤地质特征；查明了可采煤层的煤尘爆炸性、煤层自燃倾向性及瓦斯含量，矿井的水文地质条件也已基本查明，在矿井安全条件方面提供了较为详实的资料。
但也存在以下问题：
1）地质勘探工作对破坏煤层的断裂构造及其含水性的查明尚显不足，给矿井开采带来了一定的安全隐患。建议生产中加强补充勘探工作。
2）井田范围内，由东至西有高压线走廊共有两回线路，矿井生产期间存在“三下开采”问题，项目业主应高度重视，开采中加强观测，采取局部加固等保护措施。
3）地质报告提供的煤层瓦斯含量较高，但矿井由南向北为倾覆状，随着埋藏深度的增加，对比临近矿井，生产期间瓦斯的实际涌出量增加的可能性较大，项目业主应高度重视瓦斯事故的预防。建议矿井在施工揭露煤层后时，投产生产期间，对矿井的瓦斯情况进行测试和鉴定，为今后矿井的安全生产和管理提供确切的依据。
㈢ 矿井设计概况
1、工程性质
矿井本次建设为水平延深。
2、井田开拓开采
1) 井田境界
井田东翼（F1断层下盘）：原井田边界南头起石3勘探线以南840m处，北至8勘探线。现井田边界南起石3勘探线（其中石3勘探线向北725m处，标高+730m以上划归邻水煤矿），北至8勘探线。根据川煤（82）908号文件规定划给邻水煤矿76.6万t储量。
井田西翼（F1断层下盘）：原井田边界南起天2勘探线，北至8勘探线。现井田边界南起天1勘探线（但天1勘探线0－1勘探线间+540m标高以上划归天池煤矿），北界未变。根据川煤（82）923及（88）188号文件规定划给天池煤矿135.6万t储量。
根据矿井采矿许可证（证号为5100000220077，有效期2002年4月至2007年4月），其范围由51个拐点圈定（见矿区范围拐点坐标表1-3-1），开采深度+999～±0m。井田走向长度9.7～6.6km，宽3.2～2.2km，面积23.5km2。
根据委托本次延深设计范围为，+350～+530m之间。
2) 储 量
⑴ 矿井地质储量
根据地质勘探报告的煤炭资源/储量计算结果，井田范围内尚余地质资源总量为76.568Mt，矿井分煤层、分水平、分级别地质资源量汇总见表1-3-2。

矿区范围拐点坐标表
表1-3-1
点号
X坐标
Y坐标

点号
X坐标
Y坐标
K1-1、K1-2，开采标高999m-0m
27
3364270
36391657
1
3363770
36390925
28
3364192
36391581
2
3365575
36391740
29
3364290
36391458
3
3370475
36394030
30
3363690
36391055
4
3370250
36394432
K1，开采标高725.73m-550m
5
3369490
36394830
31
3368273
36395950
6
3368628
36394891
32
3368696
36396254
7
3368667
36395281
33
3368611
36396373
8
3369988
36396930
34
3368946
36396612
9
3369260
36398100
35
3369668
36396957
