技 术 交 底 记 录
编 号

表C2-1
工程名称
南水北调XXXX
交底日期
XXXX
施工单位
XXXX
分项工程名称

交底提要
渠道施工
交底内容：

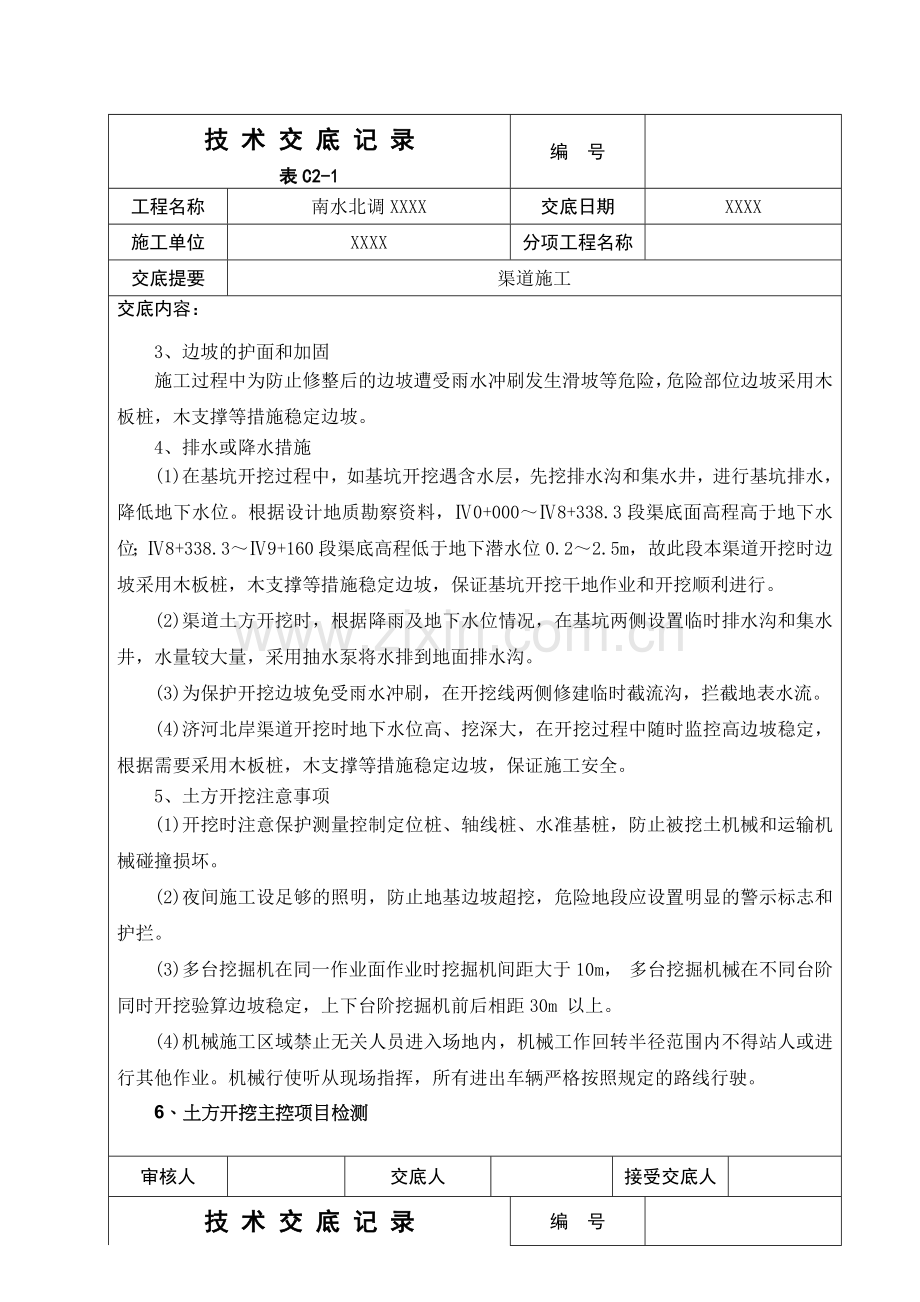

3、边坡的护面和加固
施工过程中为防止修整后的边坡遭受雨水冲刷发生滑坡等危险，危险部位边坡采用木板桩，木支撑等措施稳定边坡。
4、排水或降水措施
(1)在基坑开挖过程中，如基坑开挖遇含水层，先挖排水沟和集水井，进行基坑排水，降低地下水位。根据设计地质勘察资料，Ⅳ0+000～Ⅳ8+338.3段渠底面高程高于地下水位；Ⅳ8+338.3～Ⅳ9+160段渠底高程低于地下潜水位0.2～2.5m，故此段本渠道开挖时边坡采用木板桩，木支撑等措施稳定边坡，保证基坑开挖干地作业和开挖顺利进行。
(2)渠道土方开挖时，根据降雨及地下水位情况，在基坑两侧设置临时排水沟和集水井，水量较大量，采用抽水泵将水排到地面排水沟。
(3)为保护开挖边坡免受雨水冲刷，在开挖线两侧修建临时截流沟，拦截地表水流。
(4)济河北岸渠道开挖时地下水位高、挖深大，在开挖过程中随时监控高边坡稳定，根据需要采用木板桩，木支撑等措施稳定边坡，保证施工安全。
5、土方开挖注意事项
(1)开挖时注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土机械和运输机械碰撞损坏。
(2)夜间施工设足够的照明，防止地基边坡超挖，危险地段应设置明显的警示标志和护拦。
(3)多台挖掘机在同一作业面作业时挖掘机间距大于10m， 多台挖掘机械在不同台阶同时开挖验算边坡稳定，上下台阶挖掘机前后相距30m 以上。
(4)机械施工区域禁止无关人员进入场地内，机械工作回转半径范围内不得站人或进行其他作业。机械行使听从现场指挥，所有进出车辆严格按照规定的路线行驶。
6、土方开挖主控项目检测

审核人

交底人

接受交底人

技 术 交 底 记 录
编 号

表C2-1
工程名称
南水北调XXXX
交底日期
XXXX
施工单位
XXXX
分项工程名称

交底提要
渠道土方施工
交底内容：

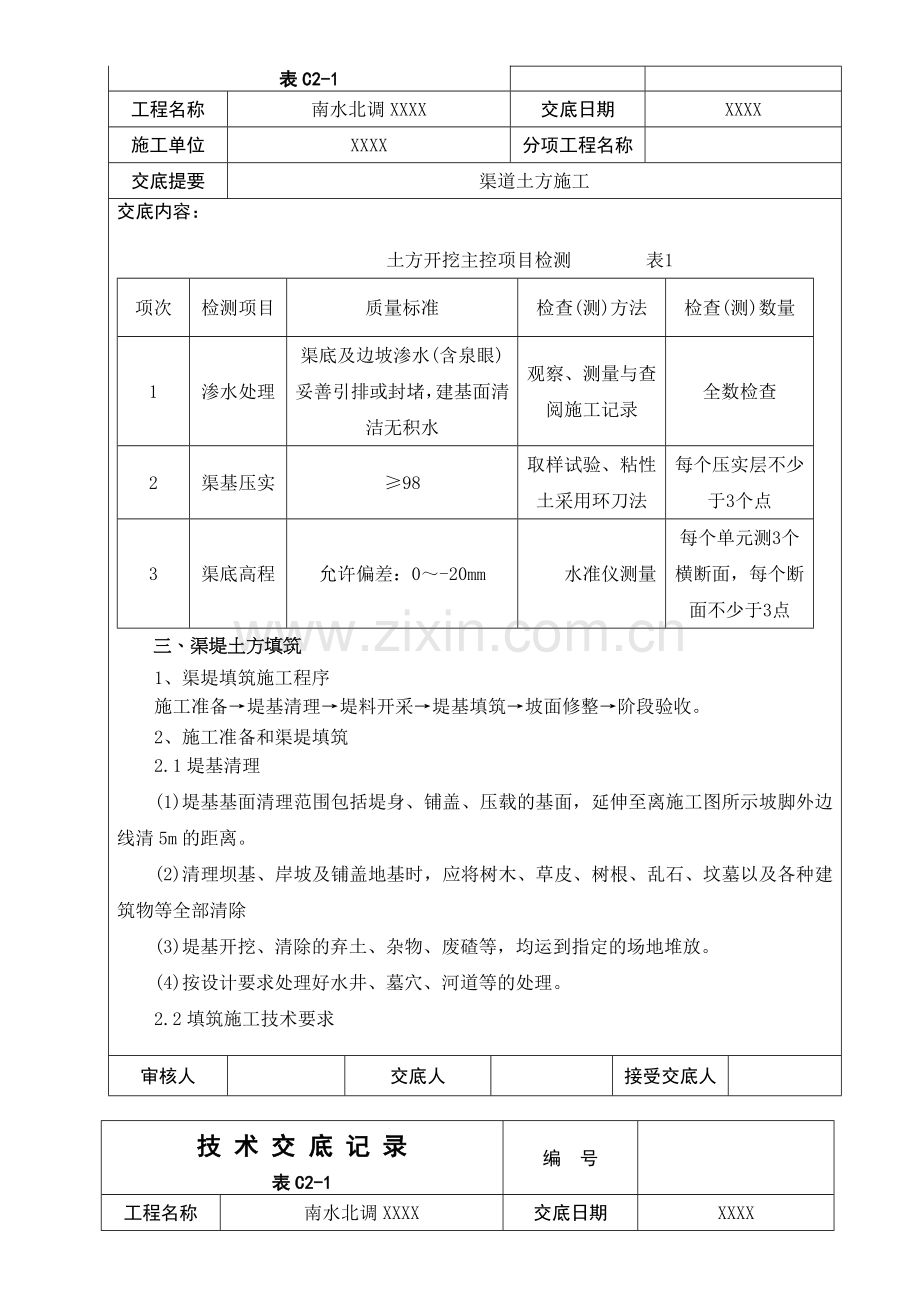

土方开挖主控项目检测 表1
项次
检测项目
质量标准
检查(测)方法
检查(测)数量
1
渗水处理
渠底及边坡渗水(含泉眼)妥善引排或封堵，建基面清洁无积水
观察、测量与查阅施工记录
全数检查
2
渠基压实
≥98
取样试验、粘性土采用环刀法
每个压实层不少于3个点
3
渠底高程
允许偏差：0～-20mm
水准仪测量
每个单元测3个横断面，每个断面不少于3点
三、渠堤土方填筑
1、渠堤填筑施工程序
施工准备→堤基清理→堤料开采→堤基填筑→坡面修整→阶段验收。
2、施工准备和渠堤填筑
2.1堤基清理
(1)堤基基面清理范围包括堤身、铺盖、压载的基面，延伸至离施工图所示坡脚外边线清5m的距离。
(2)清理坝基、岸坡及铺盖地基时，应将树木、草皮、树根、乱石、坟墓以及各种建筑物等全部清除
(3)堤基开挖、清除的弃土、杂物、废碴等，均运到指定的场地堆放。
(4)按设计要求处理好水井、墓穴、河道等的处理。
2.2填筑施工技术要求

审核人

交底人

接受交底人

技 术 交 底 记 录
编 号

表C2-1
工程名称
南水北调XXXX
交底日期
XXXX
施工单位
XXXX
分项工程名称

交底提要
渠道土方施工
交底内容：
(1)地面起伏不平时，按水平分层由低处开始逐层填筑；不得顺坡填筑；堤防横断面上的地面坡度陡于1：5时，应将地面坡度削至缓于1：5；本标段起点地面高程从104～109m，地形平整，没有太大起伏，清表后采用平地机刮平，可满足坡度缓于1：5。
(2)堤防横断面上的地面坡度陡于1：5时，将地面坡度削至缓于1：5。
(3)渠堤碾压施工，分段间有高差连接时，垂直堤轴线方向的各种接缝，以斜面相接，坡度小于1：5。
(4)分段作业面的长度不小于100m；考虑到沉降量，渠堤顶填筑高程增加50cm。
(5)同一作业面分层统一铺料、统一碾压，整平使用LG850配合TY220推土机。
(6)已铺堤料表面在压实前被晒干时，做洒水湿润处理。本标段渠堤填料属于粘性土，采用羊足碾压实填筑层。在新层铺料前，对压光层面作刨毛处理。填筑层检验合格如搁置较久或经过雨淋干湿交替使表面产生疏松层时，复工前须复压处理。
(7)局部出现“弹簧土”时，采用翻晒或换填的方法处理。
(8)对占压堤身断面临时坡道作缺口处理，将板结老土刨松，与新铺料统一按填筑要求分层压实。
(9)堤身全断面填筑完毕后应作整坡压实及削坡处理并对堤防两侧护堤地面的坑洼进行铺填平整。
2.3堤料运输和铺料
铺料作业采用自卸汽车卸料，推土机平料，并确保以下几点：
(1)要求将合格堤料铺至规定部位，使用推土机铺料。
(2)采用后退法卸料、进占法摊铺。
(3)铺料厚度30～50cm，土块直径的限制直径≤15mm；
(4)铺料至堤边时，横向超填50cm。（注意：50指土厚度）
2.4压实作业符合下列要求
审核人

交底人

接受交底人

技 术 交 底 记 录
编 号

表C2-1
工程名称
南水北调XXXX
交底日期
XXXX
施工单位
XXXX
分项工程名称

交底提要
渠道土方施工
交底内容：
(1)分段填筑，各段设立标志，以防漏压、欠压和过压。上下层的分段接缝位置错开。
(2)碾压机械行走方向平行于堤轴线。
(3)分段、分片碾压，相邻作业面的搭接碾压宽度，平行堤轴线方向不应小于0.5m；垂直堤轴线方向不小于3m。
(4)振动碾压实作业，采用进退错距法，碾迹搭压宽度大于20cm。
(5)压路机碾压时行车速度，平碾、振动碾控制在2km/h以内，振动频率为20～30Hz。
(6)机械碾压不到的部位，辅以蛙式打夯机夯实，夯实时采用连环套打法，夯迹双向套压，夯压夯1/3，行压行1/3；分段、分片夯实时，夯迹搭压宽度不小于1/3夯径。
(7)每一填料层按规定的施工参数施工完毕后，经自检及监理人检查合格后继续铺筑上一层。
(8)用振动碾碾压粘性土填筑层，在新层铺料前，对压光层面使用刨毛机进行刨毛处理，刨毛深度3～5cm。
2.5堤坡坡面修整
为保证设计断面内压实干容重达到要求，铺料时预留30cm余量，在堤填筑完成后，按设计线将坡面修整平顺。削坡的方法：测设堤顶线和堤脚线，沿设计堤顶线和堤脚线挂设准线，坡面修整机按线清理到设计断面。堤坡修整完毕并检查合格后，进行后续工作的施工。
3、接缝堤身与建筑物接合部施工
(1)土堤碾压施工分段间有高差的连接或新老堤相接时垂直堤轴线方向的各种接缝应以斜面相接，坡度采用1：3～1：5。
(2) 在土堤的斜坡结合面上填筑采取以下措施
①应随填筑面上升进行削坡并削至质量合格层
审核人

交底人

接受交底人

技 术 交 底 记 录
编 号

表C2-1
工程名称
南水北调XXXX
交底日期
XXXX
施工单位
XXXX
分项工程名称

交底提要
渠道土方施工
交底内容：
②削坡合格后应控制好结合面土料的含水量边刨毛边铺土边压实
③垂直堤轴线的堤身接缝碾压时应跨缝搭接碾压其搭接宽度不小于3.0m。
(3)土堤与倒虹吸、桥梁下部构造、堤内预埋构造物等刚性建筑物相接时，采取以下施工措施
①待建筑物强度达到设计强度50%～70%后，方可进行建筑物周边土方填筑。
②填土前清除建筑物表面的乳皮粉尘及油污等；对表面的外露铁件如模板对销螺栓等
宜割除，必要时对铁件残余露头需用水泥浆覆盖保护
③填筑时须先将建筑物表面湿润，边涂泥浆边铺土边夯实，涂浆高度应与铺土厚度一致，涂层厚为3～5mm，并应与下部涂层衔接，严禁泥浆干固后再铺土夯实。
④制备泥浆应采用塑性指数Ip大于17的粘土，泥浆的浓度采用1：2.5～1：3（土水质量比）。
⑤建筑物两侧填土应保持均衡上升，贴边填筑采用蛙式打夯机压实，夯实铺土层厚度为15cm～20cm。
4、雨天渠堤填筑要求
(1)雨前应及时压实作业面并做成中央凸起向两侧微倾，当降小雨时应停止粘性土填
筑。
(2)粘性土填筑面在下雨时及雨后,严禁车辆通行。
(3)雨后恢复施工填筑面应经晾晒、复压处理，必要时应对表层再次进行清理，并待质检合格后及时复工。
5、 质量控制
1、填筑填料质量
(1)土料填筑前先进行土工检测，不符合施工控制含水量的土料不使用。
(2)土料场四周布设排水沟，以便将雨水和地表水排出开挖区。
2、含水量的处理
审核人

交底人

接受交底人

技 术 交 底 记 录
编 号

表C2-1
工程名称
南水北调XXXX
交底日期
XXXX
施工单位
XXXX
分项工程名称

交底提要

交底内容：
(1)低含水率的洒水处理
当土料的含水量比施工填筑最优含水量低，在取土时用洒水车喷淋头给土料加水，然后将土料堆置在另一处形成土堆，搁置一段时间，使含水量均匀，再用于填筑。当土料含水量低于最优含水量1-3%时，可在填筑面加水调节。
(2)高含水量的翻晒处理
选择适当的场地，用旋耕机把土犁松，使其相互架空晾晒，待表层稍干后即打碎成小于2cm～3cm的土块，继续翻晒。如此反复，直至含水量达到施工控制含水量范围为止。
3、堤身填筑质量控制
土料碾压筑堤质量控制应符合下列要求
(1)堤身填筑施工参数应与碾压试验参数相符
(2)土料填筑的压实干密度≥1.71g/cm3。
(3)土料填筑压实度≥0.98
(4)压实质量采用环刀检测。
土方填筑检测

审核人

交底人

接受交底人

技 术 交 底 记 录
编 号

表C2-1
工程名称
南水北调XXXX
交底日期
XXXX
施工单位
XXXX
分项工程名称

交底提要

交底内容：
土方填筑主控项目检测 表5.3-1
项次
检测项目
质量标准
检查(测)方法
检查(测)数量
1
渗水处理
渠底及边坡渗水(含泉眼)妥善引排或封堵，建基面清洁无积水
观察、测量与查阅施工记录
全数检查
2
土料
无不合格土，含水率适中，土质符合设计要求
观察、查阅施工记录、土料试验报告
全数检查
3
填料压实
合格率≥95%，最小值≥96%
取样试验，粘性土采用环刀法
粘性土1个/200m3，每层不少于3个点
4
渠底高程
允许偏差：0～-20mm
水准仪测量
每个单元测3个横断面，每个断面不少于3点
6、安全生产保证措施
(1)定期对机械设备进行保养，防止机械设备事故的发生。
(2)在土方开挖区域及填筑区域设专人指挥，各类机械设备按照各自规定路线有序行驶，禁止乱冲乱撞现象的发生。
(3)在土料场取土时，严禁由下往上挖土，以免上部土塌下来发生事故。
(4)机械操作人员严格遵守安全操作规程和项目部的安全生产制度，禁止违章作业。
(5)道路沿线做好醒目的安全标志。
(6)落实安全生产责任制，把安全生产具体落实到人，明确安全生产责任，做到职责分明，各负其责。
(7)施工道路的转弯半径、平整度等要符合有关规范的要求。
(8)运输车辆要严格执行相关的《操作规程》，司机不得酒后开车，也不准连续加班，如需连续作业，应轮流上车作业，避免安全事故。
审核人

交底人

接受交底人
