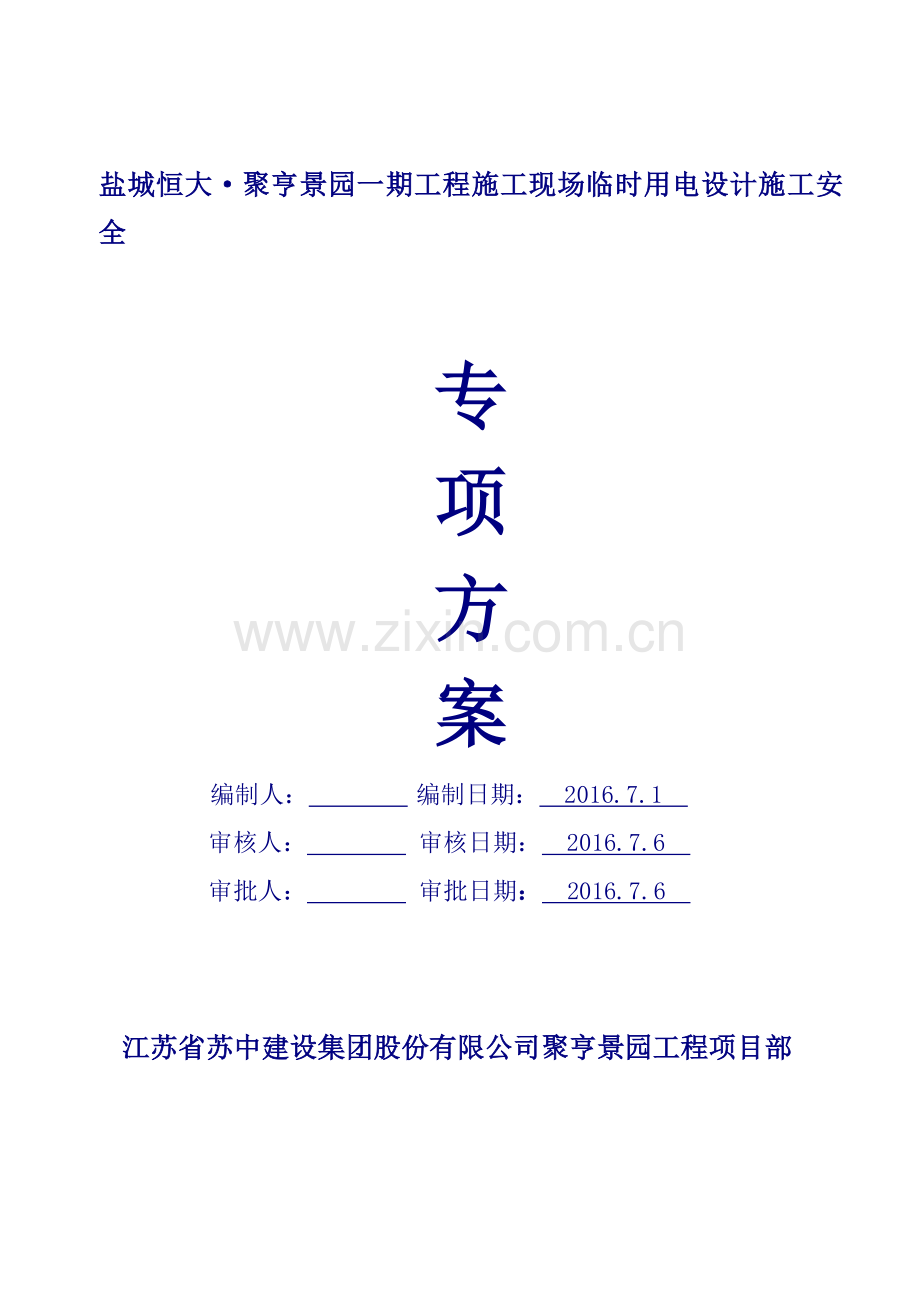

盐城恒大·聚亨景园一期工程施工现场临时用电设计施工安全

专
项
方
案
编制人： 编制日期： 2016.7.1
审核人： 审核日期： 2016.7.6
审批人： 审批日期： 2016.7.6

江苏省苏中建设集团股份有限公司聚亨景园工程项目部

目 录
第一章 主要参考依据 1
第二章 工程概况 1
第三章 西侧南端配电总箱用电设计 2
第四章 东配电总箱用电设计 34
第五章 西侧北端配电箱用电设计 66
第六章 办公区配电总箱用电设计 97
第七章 安全用电技术措施 100
第八章 安全用电防火措施 106
第九章 现场安全技术档案 107
第十章 安全距离与外电防护 107
第十一章 现场临时用电管理制度 108
第十二章 触电事故的应急处理 108
附:临时用电布置图 109

恒大聚亨景园施工现场临时用电设计施工安全专项方案
第一章 主要参考依据
1、施工蓝图及施工组织设计
2、JGJ46-2005施工现场临时用电安全技术规范
3、GB50194-2014 建设工程施工现场供用电安全规范
4、低压配电设计规范(50054-2011)
5、GB6829-2008《剩余电流动作保护电器的一般要求》
6、GB3805-83《安全电压》
7、JGJ59-2011建筑施工安全检查标准
8、GB_50720-2011建设工程施工现场消防安全技术规范

第二章 工程概况
1、工程概况
工程名称：恒大·聚亨景园一期工程
工程地址：盐城市盐渎路与开放大道交叉口
建设单位：恒大地产集团盐城城南置业有限公司
监理单位：江苏科苑建设项目管理有限公司
设计单位：江苏筑原建筑设计有限公司
施工单位：江苏省苏中建设集团股份有限公司
建设地点：盐城市盐都区开放大道与盐渎路交接处
2、工程临电设计概况
苏中建设集团滁州英仕公馆项目部，根据施工现场情况，因工程量较大，工期紧，现场安装的机械较多，施工人员较多，用电量较大的原则，施工现场已安装两台变压器分别为630KVA(SL7-630/10),根据现场情况，将施工现场施工临时用电线路，设置三个施工现场总箱（配电室），一个办公区总箱，并分别进行线路用电设计，并对用电线路中的电缆、导线、电器和设备型号，进行规范设计。
本工程临电供电系统采用TN-S供电系统，即三相五线制供电，接地电阻≤4Ω。施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和漏电动作时间应作合理配合，使之具有分级保护的工能。开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷的首端，安装漏电保护器。保护器必须负荷国标要求，即额定漏电动作电流≤30mA,额定漏电动作时间应小于0.1S。在潮湿场所额定漏电动作电流≤15mA,额定漏电动作时间应小于0.1S。
配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点离地面的垂直距离应为1.4-1.6m。移动式配电箱、开关箱应装在固定、稳定的支架上，其中心点与地面的垂直距离宜为0.8-1.6m。配电箱、开关箱的导线的进出线必须设置在箱体的下底面。
分配电箱与开关箱的设置原则：根据规范要求，分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备间的水平距离不宜超过3m。
在施工安装时，电缆型号，导线型号，设备型号可参考设计，可以进行等效替换，但此设计线路和设备的型号，可作为施工等效替换参考的重要依据。在最大用电情况下，用电总量不得超越设计的用电总量，不得超变压器的最大容量，若施工中需要调整机械类型、数量和额定功率时，必须参照临电方案的配电线路，进行适当的调整，根据施工现场及配电总箱间的距离远近和施工机械多少，可适当增减二级分箱，其各干线上的总功率不得超此设计要求。
所有配电线路中的箱配电箱，应在门上外侧要有编号，箱内空气开关、漏电保护器要标识使用设备及部位，停用的设备应拉闸断电，锁好开关箱。确保所有标识要按规范及标化要求的完善，便于检查和安全操作。
苏中建设集团滁州英仕公馆项目本着用电安全考虑，编制了本工程施工现场临时用电专项施工方案如下：
第三章 西侧南端配电总箱用电设计
（一）西侧南端配电室总箱施工现场用电量统计表
序号
设备名称
铭牌功率(kW)
安装功率(kW)
数量
合计功率(kW)
1
双笼电梯
44.00
44.00
5
220.00
2
干粉砂浆搅拌机
5.50
5.50
5
27.50
3
振捣棒
1.10
1.10
6
6.60
4
交流电焊机_BX3-120-1
1.82kVA
0.52
1
0.52
5
混凝土磨光机 型号:TZL3-SM-80
0.75
0.75
5
3.75
6
QTZ40江苏腾源
31.70
40.10
1
40.10
7
木工圆锯_MJ106
5.50
5.50
1
5.50
8
消防泵
30.00
30.00
2
60.00
9
插入式振动器_ZX50C
1.10
1.10
4
4.40
10
交流电焊机_BX3-120-1
0.37kVA
0.11
3
0.33
11
QTZ40江苏建友
27.80
35.16
1
35.16
12
QTZ63A江苏建友
21.80
27.58
1
27.58
13
QTZ80A上海吴淞
37.00
46.80
1
46.80
14
交流电焊机_BX3-120-1
0.08kVA
0.02
1
0.02
15
钢筋调直切断机_GT4/14
4.00
4.00
1
4.00
16
钢筋切断机
5.50
5.50
1
5.50
17
钢筋弯曲机_GW40
3.00
3.00
1
3.00
18
钢筋弯曲机_WJ40
3.00
3.00
1
3.00
19
钢筋弯曲机
2.50
2.50
1
2.50
20
合计

496.2599
(二)设计内容和步骤
1、现场勘探及初步设计
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总线采用电缆线空气明敷，干1（1#楼）采用电缆线空气明敷，干2（2#楼）采用电缆线空气明敷，干3（4#楼）采用电缆线空气明敷，干4（7#楼）采用电缆线空气明敷，干5（8#楼）采用电缆线空气明敷，分1（升降机）采用电缆线空气明敷，分2（楼层）采用电缆线空气明敷，分3（塔吊）采用电缆线空气明敷，分4(圆盘锯)采用电缆线空气明敷，分5采用电缆线空气明敷，分6（升降机）采用电缆线空气明敷，分7（2#楼层）采用电缆线空气明敷，分8（2#楼塔吊）采用电缆线空气明敷，分9（4#楼升降机）采用电缆线空气明敷，分10（4#楼层）采用电缆线空气明敷，分11（4#楼塔吊）采用导线架空敷设，分12（7#塔吊）采用电缆线空气明敷，分13（7#楼层）采用电缆线空气明敷，分14（7#升降机）采用电缆线空气明敷，分15（8#楼钢筋加工）采用电缆线空气明敷，分16（8#楼升降机）采用电缆线空气明敷，分17（8#楼层）采用电缆线空气明敷，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。

2、确定用电负荷
(1)双笼电梯组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 44.00 = 13.20kW
Qjs = Pjs×tgφ = 13.20× 1.02 = 13.47kVar

(2)干粉砂浆搅拌机组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 5.50 = 3.85kW
Qjs = Pjs×tgφ = 3.85× 1.08 = 4.15kVar

(3)振捣棒组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.02 = 0.79kVar

(4)振捣棒组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.02 = 0.79kVar

(5)交流电焊机_BX3-120-1组
Kx = 0.45，Cosφ = 0.45，tgφ = 1.98
将Jc = 40%统一换算到Jc = 100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/1.00)1/2×0.82 = 0.52kW
Pjs = Kx×Pe = 0.45× 0.52 = 0.23kW
Qjs = Pjs×tgφ = 0.23× 1.98 = 0.46kVar

(6)混凝土磨光机 型号:TZL3-SM-80组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 0.75 = 0.52kW
Qjs = Pjs×tgφ = 0.52× 1.08 = 0.57kVar

(7)QTZ40江苏腾源组
Kx = 0.20，Cosφ = 0.70，tgφ = 1.02
将Jc = 40%统一换算到Jc = 25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/0.25)1/2×31.70 = 40.10kW
Pjs = Kx×Pe = 0.20× 40.10 = 8.02kW
Qjs = Pjs×tgφ = 8.02× 1.02 = 8.18kVar

(8)木工圆锯_MJ106组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 5.50 = 3.85kW
Qjs = Pjs×tgφ = 3.85× 1.02 = 3.93kVar

(9)消防泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 30.00 = 21.00kW
Qjs = Pjs×tgφ = 21.00× 1.02 = 21.42kVar

(10)双笼电梯组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 44.00 = 13.20kW
Qjs = Pjs×tgφ = 13.20× 1.02 = 13.47kVar

(11)干粉砂浆搅拌机组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 5.50 = 3.85kW
Qjs = Pjs×tgφ = 3.85× 1.08 = 4.15kVar

(12)插入式振动器_ZX50C组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.08 = 0.83kVar

(13)振捣棒组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.02 = 0.79kVar

(14)交流电焊机_BX3-120-1组
Kx = 0.45，Cosφ = 0.45，tgφ = 1.98
将Jc = 40%统一换算到Jc = 100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/1.00)1/2×0.17 = 0.11kW
Pjs = Kx×Pe = 0.45× 0.11 = 0.05kW
Qjs = Pjs×tgφ = 0.05× 1.98 = 0.09kVar

(15)混凝土磨光机 型号:TZL3-SM-80组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 0.75 = 0.52kW
Qjs = Pjs×tgφ = 0.52× 1.08 = 0.57kVar

(16)QTZ40江苏建友组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
将Jc = 40%统一换算到Jc = 25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/0.25)1/2×27.80 = 35.16kW
Pjs = Kx×Pe = 0.30× 35.16 = 10.55kW
Qjs = Pjs×tgφ = 10.55× 1.02 = 10.76kVar

(17)双笼电梯组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 44.00 = 13.20kW
Qjs = Pjs×tgφ = 13.20× 1.02 = 13.47kVar

(18)干粉砂浆搅拌机组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 5.50 = 3.85kW
Qjs = Pjs×tgφ = 3.85× 1.08 = 4.15kVar

(19)插入式振动器_ZX50C组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.08 = 0.83kVar

(20)振捣棒组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.02 = 0.79kVar

(21)交流电焊机_BX3-120-1组
Kx = 0.45，Cosφ = 0.45，tgφ = 1.98
将Jc = 40%统一换算到Jc = 100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/1.00)1/2×0.17 = 0.11kW
Pjs = Kx×Pe = 0.45× 0.11 = 0.05kW
Qjs = Pjs×tgφ = 0.05× 1.98 = 0.09kVar

(22)混凝土磨光机 型号:TZL3-SM-80组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 0.75 = 0.52kW
Qjs = Pjs×tgφ = 0.52× 1.08 = 0.57kVar

(23)QTZ63A江苏建友组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
将Jc = 40%统一换算到Jc = 25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/0.25)1/2×21.80 = 27.58kW
Pjs = Kx×Pe = 0.30× 27.58 = 8.27kW
Qjs = Pjs×tgφ = 8.27× 1.02 = 8.44kVar

(24)QTZ80A上海吴淞组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
将Jc = 40%统一换算到Jc = 25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/0.25)1/2×37.00 = 46.80kW
Pjs = Kx×Pe = 0.30× 46.80 = 14.04kW
Qjs = Pjs×tgφ = 14.04× 1.02 = 14.32kVar

(25)振捣棒组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.02 = 0.79kVar

(26)交流电焊机_BX3-120-1组
Kx = 0.45，Cosφ = 0.45，tgφ = 1.98
将Jc = 40%统一换算到Jc = 100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/1.00)1/2×0.04 = 0.02kW
Pjs = Kx×Pe = 0.45× 0.02 = 0.01kW
Qjs = Pjs×tgφ = 0.01× 1.98 = 0.02kVar

(27)插入式振动器_ZX50C组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.08 = 0.83kVar

(28)混凝土磨光机 型号:TZL3-SM-80组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 0.75 = 0.52kW
Qjs = Pjs×tgφ = 0.52× 1.08 = 0.57kVar

(29)双笼电梯组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 44.00 = 13.20kW
Qjs = Pjs×tgφ = 13.20× 1.02 = 13.47kVar

(30)干粉砂浆搅拌机组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 5.50 = 3.85kW
Qjs = Pjs×tgφ = 3.85× 1.08 = 4.15kVar

(31)钢筋调直切断机_GT4/14组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 4.00 = 2.80kW
Qjs = Pjs×tgφ = 2.80× 2.29 = 6.42kVar

(32)钢筋切断机组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 5.50 = 3.85kW
Qjs = Pjs×tgφ = 3.85× 2.29 = 8.82kVar

(33)钢筋弯曲机_GW40组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 3.00 = 2.10kW
Qjs = Pjs×tgφ = 2.10× 2.29 = 4.81kVar

(34)钢筋弯曲机_WJ40组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 3.00 = 2.10kW
Qjs = Pjs×tgφ = 2.10× 2.29 = 4.81kVar

(35)钢筋弯曲机组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 2.50 = 1.75kW
Qjs = Pjs×tgφ = 1.75× 2.29 = 4.01kVar

(36)双笼电梯组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 44.00 = 13.20kW
Qjs = Pjs×tgφ = 13.20× 1.02 = 13.47kVar

(37)消防泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 30.00 = 21.00kW
Qjs = Pjs×tgφ = 21.00× 1.02 = 21.42kVar

(38)干粉砂浆搅拌机组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 5.50 = 3.85kW
Qjs = Pjs×tgφ = 3.85× 1.08 = 4.15kVar

(39)插入式振动器_ZX50C组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.08 = 0.83kVar

(40)振捣棒组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.02 = 0.79kVar

(41)交流电焊机_BX3-120-1组
Kx = 0.45，Cosφ = 0.45，tgφ = 1.98
将Jc = 40%统一换算到Jc = 100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/1.00)1/2×0.17 = 0.11kW
Pjs = Kx×Pe = 0.45× 0.11 = 0.05kW
Qjs = Pjs×tgφ = 0.05× 1.98 = 0.09kVar

(42)混凝土磨光机 型号:TZL3-SM-80组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 0.75 = 0.52kW
Qjs = Pjs×tgφ = 0.52× 1.08 = 0.57kVar

(43)总的计算负荷计算，干线同期系数取 Kx = 0.90
总的有功功率
Pjs = 1.1×Kx×ΣPjs = 1.1×0.90×(13.20+3.85+0.77+0.77+0.23+0.52+8.02+3.85+21.00+13.20+3.85+0.77+0.77+0.05+0.52+10.55+13.20+3.85+0.77+0.77+0.05+0.52+8.27+14.04+0.77+0.01+0.77+0.52+13.20+3.85+2.80+3.85+2.10+2.10+1.75+13.20+21.00+3.85+0.77+0.77+0.05+0.52) = 193.34kW
总的无功功率
Qjs =1.1×Kx×ΣQjs = 1.1×0.90×(13.47+4.15+0.79+0.79+0.46+0.57+8.18+3.93+21.42+13.47+4.15+0.83+0.79+0.09+0.57+10.76+13.47+4.15+0.83+0.79+0.09+0.57+8.44+14.32+0.79+0.02+0.83+0.57+13.47+4.15+6.42+8.82+4.81+4.81+4.01+13.47+21.42+4.15+0.83+0.79+0.09+0.57) = 214.90kVar
总的视在功率
Sjs = (Pjs2+Qjs2)1/2 = (193.342+214.902)1/2 = 289.07kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 289.07/(1.732×0.38) = 439.22A
3、选择变压器
根据计算的总的视在功率选择SL7-400/10型三相电力变压器，它的容量为400.00kVA≥289.07kVA×1.20(增容系数)能够满足使用要求，其高压侧电压为10.00kV同施工现场外的高压架空线路的电压级别一致。
4、选择总箱的进线截面及进线开关
(1)选择导线截面：
i) 按安全载流量：
上面已经计算出总计算电流Ijs = 439.22A
ii) 按允许电压降：
S = 1.1×Kx×Σ(PL)/C△U = 1.1 ×0.90×13962.14/(77.00×5.00) = 35.90mm2
iii) 根据前面两条：
电缆线空气明敷，铜芯聚氯乙烯绝缘电缆线VV3×300+2×150，其安全载流量为474A，截面面积300mm2，能够满足使用要求。
(2)选择总进线开关：DZ10-800/3，其脱扣器整定电流值为Ir = 600A。
(3)选择总箱中漏电保护器：ZBM1-630/500。
5、干1（1#楼）线路上导线截面及分配箱、开关箱内电气设备选择
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分1（升降机）至开关箱，开关箱至用电设备采用铜芯聚氯乙烯绝缘电缆线空气明敷。分2（楼层）至开关箱，开关箱至用电设备采用铜芯聚氯乙烯绝缘电缆线空气明敷。分3（塔吊）至开关箱，开关箱至用电设备采用铜芯聚氯乙烯绝缘电缆线空气明敷。
(1)双笼电梯开关箱至双笼电梯导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×44.00/(1.732×0.38×0.70) = 95.50A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×132.00/(77.00×5.00) = 0.34mm2
选择BX-3×16+2×6，空气明敷时其安全载流量为110A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-100/3。

(2)干粉砂浆搅拌机开关箱至干粉砂浆搅拌机导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.68
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×5.50/(1.732×0.38×0.68) = 12.29A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×16.50/(77.00×5.00) = 0.04mm2
选择BX-3×1+2×6，空气明敷时其安全载流量为21A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/330，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-100/16。

(3)振捣棒开关箱至振捣棒导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×1.10/(1.732×0.38×0.70) = 2.39A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×3.30/(77.00×5.00) = 0.01mm2
选择BX-3×1+2×6，空气明敷时其安全载流量为21A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/330，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(4)振捣棒开关箱至振捣棒导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×1.10/(1.732×0.38×0.70) = 2.39A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×3.30/(77.00×5.00) = 0.01mm2
选择BX-3×1+2×6，空气明敷时其安全载流量为21A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/330，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(5)交流电焊机_BX3-120-1开关箱至交流电焊机_BX3-120-1导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.45
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×0.52/(1.732×0.38×0.45) = 1.76A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×2.46/(77.00×5.00) = 0.01mm2
选择BX-3×1+2×6，空气明敷时其安全载流量为21A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/330，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(6)混凝土磨光机 型号:TZL3-SM-80开关箱至混凝土磨光机 型号:TZL3-SM-80导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.68
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×0.75/(1.732×0.38×0.68) = 1.68A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×2.25/(77.00×5.00) = 0.01mm2
选择BX-3×1+1×6+1×1，空气明敷时其安全载流量为21A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/330，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(7)QTZ40江苏腾源开关箱至QTZ40江苏腾源导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×40.1/(1.732×0.38×0.70) = 87.04A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×95.10/(77.00×5.00) = 0.25mm2
选择BX-3×16+2×6，空气明敷时其安全载流量为110A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-100/3。

(8)分1（升降机）至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 95.50A
ii)选择导线
选择VV3×35+2×16，空气明敷时其安全载流量为115A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。

(9)分2（楼层）至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 5.76A
ii)选择导线
选择VV3×4+2×2.5，空气明敷时其安全载流量为30A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ5-20/330，其脱扣器整定电流值为Ir = 16A。

(10)分3（塔吊）至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 87.04A
ii)选择导线
选择VV3×25+2×16，空气明敷时其安全载流量为94A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。

(11)分1（升降机）进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×(44.00×1+5.50×1)/(1.732×0.38×0.60) = 96.52A
ii)选择导线
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×148.50/(77.00×5.00) = 0.30mm2
选择VV3×25+2×16，空气明敷时其安全载流量为94A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-100/3。

(12)分2（楼层）进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×(1.10×1+1.10×1+0.52×1+0.75×1)/(1.732×0.38×0.60) = 6.76A
ii)选择导线
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×10.40/(77.00×5.00) = 0.02mm2
选择VV3×4+2×2.5，空气明敷时其安全载流量为30A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ5-20/330，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(13)分3（塔吊）进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×(40.10×1)/(1.732×0.38×0.60) = 78.19A
由于计算电流小于该分配箱下支线电流，所以取最大支线电流值：87.04A
ii)选择导线
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×120.29/(77.00×5.00) = 0.24mm2
选择VV3×25+2×16，空气明敷时其安全载流量为94A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-100/3。

(14)干1（1#楼）导线截面及出线开关的选择
i)选择导线截面
按导线安全载流量：
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×93.07/(1.732×0.38×0.60) = 181.47A
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×2633.75/(77.00×5.00) = 5.27mm2
选择VV3×95+2×50，空气明敷时其安全载流量为222A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
ii)选择出线开关
干1（1#楼）出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir = 200A。
