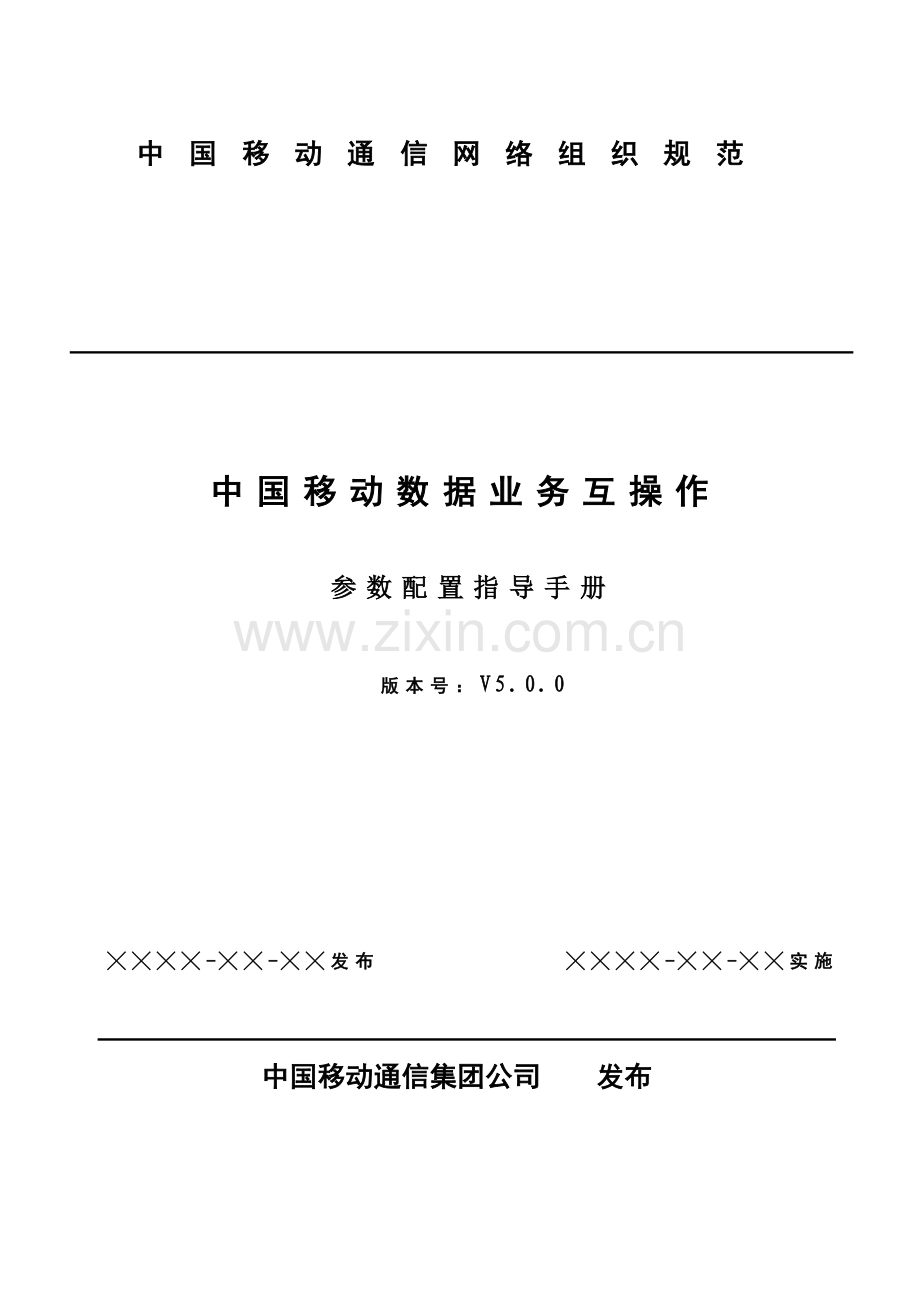

中国移动数据业务互操作-参数配置手册.docx

版本号：V5.0.0
参数配置指导手册
中国移动数据业务互操作
中国移动通信网络组织规范

╳╳╳╳-╳╳-╳╳实施
╳╳╳╳-╳╳-╳╳发布

中国移动通信集团公司 发布

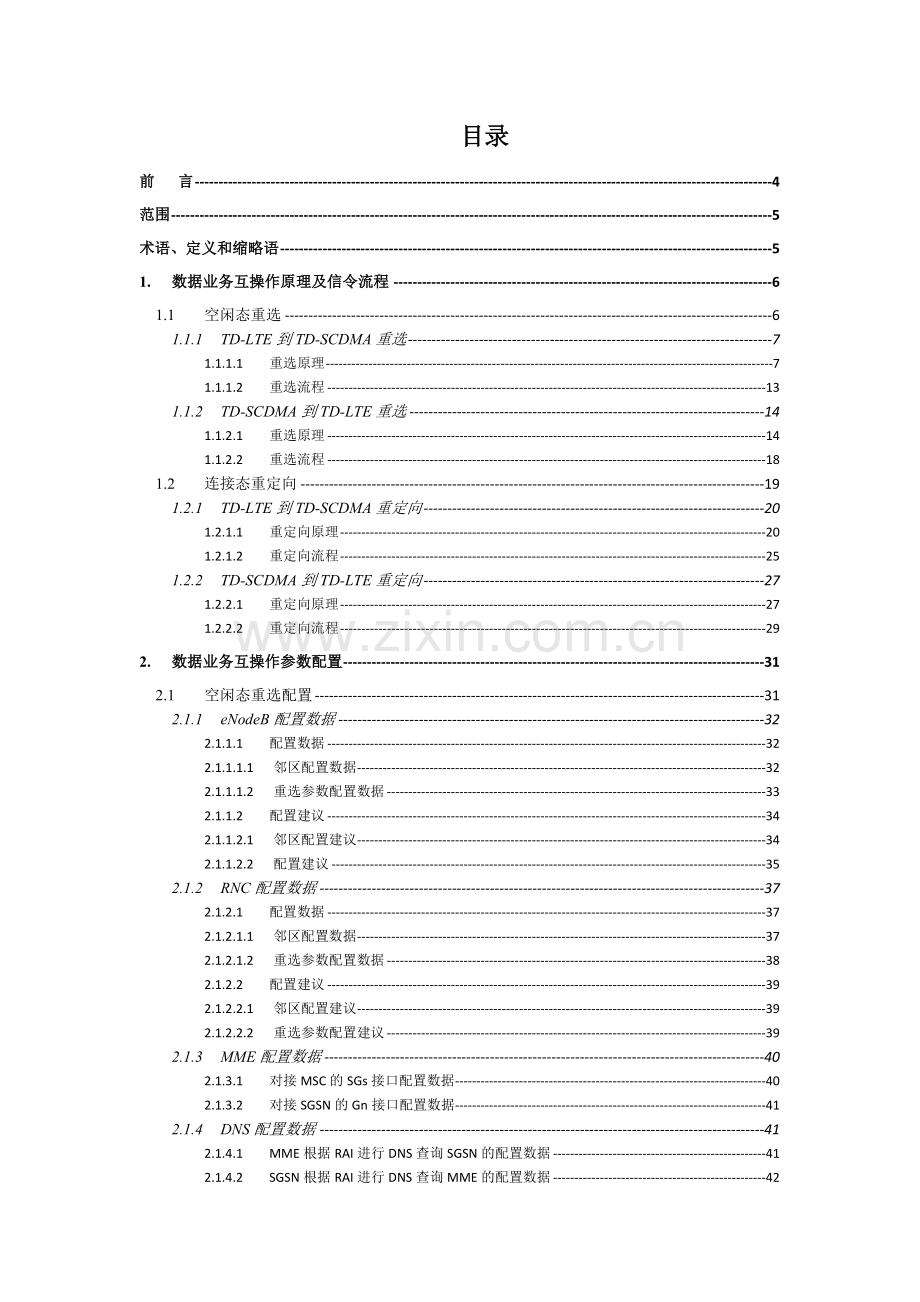

目录
前 言 4
范围 5
术语、定义和缩略语 5
1. 数据业务互操作原理及信令流程 6
1.1 空闲态重选 6
1.1.1 TD-LTE到TD-SCDMA重选 7
1.1.1.1 重选原理 7
1.1.1.2 重选流程 13
1.1.2 TD-SCDMA到TD-LTE重选 14
1.1.2.1 重选原理 14
1.1.2.2 重选流程 18
1.2 连接态重定向 19
1.2.1 TD-LTE到TD-SCDMA重定向 20
1.2.1.1 重定向原理 20
1.2.1.2 重定向流程 25
1.2.2 TD-SCDMA到TD-LTE重定向 27
1.2.2.1 重定向原理 27
1.2.2.2 重定向流程 29
2. 数据业务互操作参数配置 31
2.1 空闲态重选配置 31
2.1.1 eNodeB配置数据 32
2.1.1.1 配置数据 32
2.1.1.1.1 邻区配置数据 32
2.1.1.1.2 重选参数配置数据 33
2.1.1.2 配置建议 34
2.1.1.2.1 邻区配置建议 34
2.1.1.2.2 配置建议 35
2.1.2 RNC配置数据 37
2.1.2.1 配置数据 37
2.1.2.1.1 邻区配置数据 37
2.1.2.1.2 重选参数配置数据 38
2.1.2.2 配置建议 39
2.1.2.2.1 邻区配置建议 39
2.1.2.2.2 重选参数配置建议 39
2.1.3 MME配置数据 40
2.1.3.1 对接MSC的SGs接口配置数据 40
2.1.3.2 对接SGSN的Gn接口配置数据 41
2.1.4 DNS配置数据 41
2.1.4.1 MME根据RAI进行DNS查询SGSN的配置数据 41
2.1.4.2 SGSN根据RAI进行DNS查询MME的配置数据 42
2.1.4.3 SGSN根据APN进行DNS查询融合网关的配置数据 42
2.1.5 MSC数据配置 42
2.1.5.1 对接MME的SGs接口实体的配置数据 42
2.1.6 检验方法及错误影响说明 43
2.2 连接态互操作配置 43
2.2.1 eNodeB配置数据 43
2.2.1.1 配置数据 43
2.2.1.1.1 邻区配置数据 43
2.2.1.1.2 重定向参数配置 44
2.2.1.2 配置建议 45
2.2.1.2.1 邻区配置建议 45
2.2.1.2.2 重定向参数配置建议 45
2.2.2 RNC配置数据 47
2.2.2.1 配置数据 47
2.2.2.1.1 邻区配置数据 47
2.2.2.1.2 重定向参数配置数据 47
2.2.2.2 配置建议 48
2.2.2.2.1 邻区配置建议 48
2.2.2.2.2 参数配置建议 48
2.2.3 核心网数据配置 48
2.2.4 检验方法及错误影响说明 48
编制历史 49

前 言
数据业务连接态下的重定向和空闲态小区重选是LTE与TD-SCDMA系统间互操作的技术方案，目前已在部分城市启动外场测试工作，为指导后续各城市CSFB数据配置工作的顺利开展，特编订《中国移动LTE与TD-SCDMA数据业务互操作参数配置原则（总则）》。总则对数据业务互操作技术方案基本原理和所涉及网元的数据配置总体原则进行了规范。
随着业务发展和网络结构的调整，《原则》将会随着实际情况的变化而变化。集团公司网络部将不定期地更新、汇总并整理下发，以指导全国各省的工程建设和维护工作。
本标准由中国移动通信集团公司网络部提出，集团公司网络部归口。
本标准主要起草人：
总部网络部：XXXXXX
研究院：舒晶、李秋香、吴承承、刘超
省公司网络部：XXX

范围
本原则规定了中国移动TD-LTE 与TD-SCDMA网络相关网元的数据配置原则，供网络规划与建设、工程设计和通信组织、网络运行、管理和维护使用；适用于支持LTE与TD-SCDMA互操作的相关设备。
术语、定义和缩略语
下列术语、定义和缩略语适用于本标准：
词语
全称
中文释义
TD-LTE
TD-SCDMA Long Term Evolution
TD-SCDMA长期演进
TD-SCDMA
Time Division-Synchronous Code Division Multiple Access
时分同步码分多址
MME
Mobility Management Entity
移动管理实体
SGW
Serving Gate Way
服务网关
PGW
Packet Data Network GW or Public Data Network GW
分组数据网络网关/公共数据网络网关
HSS
Home Subscriber Server
归属签约用户服务器
RNC
Radio Network Controller
无线网络控制器
MSC
Mobile Switching Centre
移动交换中心
SGSN
Generation Serving GPRS Support Node
GPRS的节点
eNB
Evolved NodeB
演进型NodeB
PLMN
Public Land Mobile Network
公共陆地移动网
IMSI
International Mobile Subscriber Identity
国际移动用户识别码
RAU
Routing area update
路由区域更新
TAU
Tracking Area Update
跟踪区更新
RRC Redirection
Radio Resource Control Release with Redirection
RRC重定向
CSFB
Circuit Service FallBack
语音业务回落

1. 数据业务互操作原理及信令流程
TD-LTE引入后，基于分组域全IP设计的TD-LTE网络主要用于承载数据业务，然而建设初期由于TD-LTE覆盖不足，需最大化地利用现有3G网络的覆盖和网络质量优势，以对TD-LTE网络进行有益的补充，因此，研究数据业务异系统互操作必不可少。数据业务异系统互操作根据终端状态不同，分为空闲态互操作及连接态互操作。目前，我公司TD-LTE系统间互操作策略为：
空闲态：TD-L与TD-S间双向小区重选；
连接态：TD-L与TD-S间双向R8 RRC重定向。
1.1 空闲态重选
终端在空闲态下的互操作方案为小区重选，当终端处于空闲态时，需要持续检测服务小区和邻小区的信号质量，以便在满足重选条件时，驻留在优先级更高或者信道质量更好的小区。整个测量及重选判决过程都是由终端发起和执行的，不需要网络侧控制。
实现TD-LTE与TD-SCDMA系统之间的双向小区重选，无线网络需要系统消息支持相关异系统邻小区数据的配置及下发，同时为了支持LTE多模终端接入，3G核心网中与LTE有互操作关系的SGSN需进行软件升级改造，以支持与LTE网络的P-GW融合，以及分别与MME、HLR/HSS间的Gn、Gr接口。

图1-1 网络架构
UE通过读取系统广播消息，获知系统间的邻小区及重选的相关参数信息。LTE系统引入优先级后，要求为不同系统邻区配置不同优先级，针对高优先级邻区和低优先级邻区分别采用不同的处理机制，从而使终端尽量接入高优先级系统小区驻留，避免接入低优先级系统。异系统小区重选主要包括三个步骤：测量启动、重选判决和重选执行，UE根据基于优先级的测量启动及重选判决准则，发起并执行异系统小区重选。各系统重选执行过程基本类似，主要包括与目标小区同步、读异系统小区广播消息、在目标网络进行位置登记等过程。从开始重选执行过程起，至终端在目标网络完成位置登记前，用户均处于不可及状态，无法进行任何主被叫业务。测量启动和重选判决过程，因不同系统使用的判决门限等参数以及具体细节存在差异，下面将分别介绍TD-LTE、TD-SCDMA系统空闲态小区重选的测量启动、重选判决准则。
1.1.1 TD-LTE到TD-SCDMA重选
1.1.1.1 重选原理
在LTE中，引入绝对频点优先级的概念，LTE与2G/3G的频点优先级需设置为不同，LTE不同频点之间可以设置为相同或者不同的优先级。LTE系统内异频点启测及判决门限与异系统间的参数是相同的。具体原理如下：
1. 启动异系统测量
（1） 若LTE异频频点或异系统频点优先级高于服务小区，则立即启动异频或异系统测量。
（2） 若LTE异频频点优先级低于或等于服务小区，或异系统频点优先级低于服务小区，服务小区在满足启动异频或异系统测量门限时启动测量，即服务小区Srxlev <= SnonIntraSearchP或者 Squal <= SnonIntraSearchQ。其中：
Srxlev = Qrxlevmeas –Qrxlevmin – max (PEMAX- PPowerClass，0)，Qrxlevmeas为服务小区当前测量的信号强度（RSRP），PPowerClass为UE的最大发射功率，Qrxlevmin和PEMAX是LTE SIB1中广播的参数。
Squal = Qqualmeas –Qqualmin，Qqualmeas为服务小区当前测量的信号质量（RSRQ），Qqualmin是LTE SIB1中广播的参数。
通常情况下，LTE频点的优先级高于2G/3G频点优先级，当服务小区当前信号强度Qrxlevmeas <= Qrxlevmin + SnonIntraSearchP或者信号质量Qqualmeas <= Qqualmin + SnonIntraSearchQ时，启动低优先级异系统测量；也即启动低优先级异系统测量的门限等于（Qrxlevmin + SnonIntraSearchP）或者（Qqualmin + SnonIntraSearchQ）。LTE不同频点之间的优先级可能相同也可能不同，当异频点优先级低于或等于服务小区优先级时，启动异频点测量门限和启动异系统测量门限相同。
表1-1 LTE到异频/异系统重选启动测量参数说明
参数
LTE消息位置
含义
取值范围（IE Value）
实际取值（Actual Value）
Qrxlevmin
SIB1
服务小区最低接收电平，用来控制E-UTRA小区选择的难易程度
INTEGER (-70..-22)
(IE value*2) dBm
Qqualmin
SIB1
服务小区最低接收信号质量，用来控制E-UTRA小区选择的难易程度
INTEGER (-34..-3)
IE value dB
PEMAX
SIB1
UE允许使用的最大发射功率
INTEGER (-30..33)
IE value dBm
SnonIntraSearchP
SIB3
本服务小区Srxlev参数小于等于SnonIntraSearchP时，启动异频或异系统邻区测量，该值越高越容易启测
INTEGER (0..31)
(IE value*2) dB
SnonIntraSearchQ
SIB3
本服务小区Squal参数小于等于SnonIntraSearchQ时，启动异频或异系统邻区测量，该值越高越容易启测
INTEGER (0..31)
IE value dB
2. 重选判决
重选判决前，UE至少在LTE当前服务小区驻留1秒以上。如果LTE SIB3中提供了threshServingLowQ，则异频或异系统重选判决时，LTE门限参考信号质量（RSRQ）的测量结果，否则参考信号强度（RSRP）的测量结果。
参考信号强度（RSRP）测量结果时：
（1） 若测量到高优先级异频或异系统小区（TD-SCDMA系统）：
a) 异频：邻区在一定持续时间TreselectionEUTRA内都满足Srxlev > ThreshX, HighP，则重选至高优先级异频邻区。其中，ThreshX, HighP 在LTE SIB5中定义。
b) 异系统：TD-SCDMA邻区信号强度在持续时间TreselectionUTRA内都满足Srxlev > ThreshX, HighP，则重选至高优先级异系统邻区。其中，ThreshX, HighP 在LTE SIB6中定义。
（2） 若测量到低优先级异频或异系统小区（TD-SCDMA系统）：
a) 异频：在TreselectionEUTRA内，本服务小区S参数满足Srxlev < ThreshServing, LowP，且低优先级异频邻区S参数满足Srxlev > ThreshX, LowP ，则重选至低优先级LTE 异频邻区。其中，ThreshServing, LowP 在SIB3中定义，ThreshX, LowP 在LTE SIB5中定义。
b) 异系统：在TreselectionUTRA内，本服务小区S参数满足Srxlev < ThreshServing, LowP，且低优先级异频小区S参数满足Srxlev > ThreshX, LowP ，则重选至低优先级TD-SCDMA小区。其中，ThreshServing, LowP 在SIB3中定义，ThreshX, LowP 在LTE SIB6中定义。
（3） 若测量到同优先级异频小区，小区重选判决准则采用R准则（与同频小区重选准则相同）：Rn = Qmeas,n – Qoffset，Rs = Qmeas,s + QHyst ，即比较服务小区和同频点邻区的R值，如果在一段时间内（TreselectionEUTRA）邻区R值高于服务小区，则重选到邻区。其中Qmeas,n为邻区的RSRP测量结果，Qoffset为频率和小区个性化偏置， Qmeas,s是服务小区的RSRP测量值。
其中：
异频Srxlev = Qrxlevmeas - Qrxlevmin - max (PEMAX- PPowerClass，0)，Qrxlevmeas是异频邻区RSRP测量结果， Qrxlevmin、PEMAX在LTE SIB5中定义，PPowerClass为UE在LTE的最大发射功率。
异系统Srxlev = Qrxlevmeas - Qrxlevmin – max(PMAXUTRA- PPowerClass，0)，则重选到高优先级异系统邻区。其中 Qrxlevmeas 是TD-SCDM邻区RSCP测量结果，Qrxlevmin、PMAXUTRA在LTE SIB6中定义，PPowerClass为UE在TD-SCDMA的最大发射功率。

参考LTE信号质量（RSRQ）测量结果时：
（1） 若测量到高优先级异频邻区或异系统小区（TD-SCDMA系统）：
a) 高优先级异频邻区在一定持续时间TreselectionEUTRA内都满足Squal > ThreshX, HighQ，则重选至高优先级异频邻区。其中Squal = Qqualmeas - Qqualmin， Qqualmeas是异频邻区RSRQ测量结果，ThreshX, HighQ、Qqualmin在LTE SIB5中定义；
b) 高优先级异系统邻区（TD-SCDMA系统）在一定持续时间TreselectionUTRA内都满足Srxlev > ThreshX, HighQ，则重选至高优先级异系统邻区。
（2） 若异频点优先级低于服务小区，或异系统频点优先级低于服务小区：
a) 在TreselectionEUTRA内，本服务小区当前信号强度Squal < ThreshServing, LowQ，且低优先级异频小区信号质量满足Squal > ThreshX, LowQ ，则重选接入低优先级LTE 异频小区
b) 在TreselectionUTRA内，本服务小区当前信号强度Squal < ThreshServing, LowQ，且异系统小区信号强度Srxlev > ThreshX, LowP ，则重选接入低优先级TD-SCDMA小区。
（3） 若异频点优先级等于服务小区优先级，小区重选判决准则采用R准则，与参考RSRQ测量结果时的判决准则一致。

上述服务小区Srxlev或Squal的计算方法及涉及参数，参见启动测量部分及表1-1；涉及到计算LTE异频Srxlev和Squal的参数，见SIB5中广播消息，涉及计算TD-SCDMA异系统Srxlev的参数，见SIB6中广播消息。如果测量过程中，有多个邻区满足重选条件，则选择优先级较高且S参数最大的小区接入。 重选判决参数说明如表1-2所示。
通常情况下，LTE频点优先级高于TD-SCDMA优先级，当有LTE信号时，优先进行系统内同频/异频重选，只有当所有LTE频点的信号低于一定程度时，才重选到低优先级TD-SCDMA邻区。即异系统频点优先级较低时，TreselectionUTRA时间内，TD-SCDMA异系统频点优先级较低时，在当本服务小区信号质量Qqualmeas < ThreshServing, LowQ或信号强度Qrxlevmeas < （Qrxlevmin + ThreshServing, LowP），且邻区信号强度Qrxlevmeas > Qrxlevmin + ThreshX, LowP时，进行异系统小区重选。也即，异系统频点优先级较低时，异系统重选的本服务小区门限为（Qrxlevmin +ThreshServing, LowQ）或（Qrxlevmin +ThreshServing, LowP），异系统邻区门限为（Qrxlevmin + ThreshX, LowP）。但需注意，当同时存在低优先级异频和异系统邻区时，异频和异系统的启测门限、重选判决的本服务小区门限都是相同的，因此在参数设置时，需同时考虑异频和异系统。
由重选判决原则可知，当LTE广播消息中提供了threshServingLowQ参数，则LTE的判决门限取决于RSRQ的测量结果。考虑到目前终端测量RSRQ的准确性还有待提高，LTE网络中不建议配置threshServingLowQ参数。
表1-2 LTE到异频/异系统重选判决参数说明
参数
LTE消息位置
含义
取值范围（IE Value）
实际取值（Actual Value）
cellReselectionPriority
SIB3
LTE服务小区优先级描述，该值越低，优先级越低
INTEGER (0..7)
IE Value
ThreshServing, LowP
SIB3
判决重选到低优先级异频/异系统小区时，本服务小区S参数需小于等于ThreshServing, LowP
INTEGER (0..31)
(IE value*2) dB
ThreshServing, LowQ
SIB3
如果广播消息中提供了该值，判决重选到低优先级异系统小区时，本服务小区S参数需小于等于ThreshServing, LowQ
INTEGER (0..31)
IE value dB
cellReselectionPriority
SIB6
3G系统优先级描述，该值越低，优先级越低，每个频点都可设置频率优先级
INTEGER (0..7)
IE Value
ThreshX, LowP
SIB6
判决重选到低优先级UTRA小区时，UTRA小区S参数需大于ThreshX, LowP
INTEGER (0..31)
(IE value*2) dB
ThreshX, HighP
SIB6
判决重选到高优先级UTRA小区时，UTRA小区S参数需大于ThreshX, HighP
INTEGER (0..31)
(IE value*2) dB
Qrxlevmin
SIB6
UTRA邻区重选需要的最小接收电平，用于计算UTRA邻区的S参数
INTEGER (-60..-13)
(IE value*2)+1 dBm
p-MaxUTRA
SIB6
UTRA UE允许使用的最大发射功率
INTEGER (-50..33)
IE Value dBm
TreselectionUTRA
SIB6
UTRA邻区重选所需要满足的时间迟滞，用来控制UTRA小区重选的难易程度
INTEGER (0..7)
IE Value s
cellReselectionPriority
SIB5
LTE异频点系统优先级描述，该值越低，优先级越低，每个频点都可设置频率优先级
INTEGER (0..7)
IE Value
Qrxlevmin
SIB5
LTE异频邻区重选需要的最小接收电平，用于计算异频邻区的S参数
INTEGER (-60..-13)
(IE value*2) dBm
Qqualmin
SIB5
LTE异频邻区重选需要的最小接收电平，用于计算LTE异频邻区的S参数
INTEGER (-34..-3)
IE value dB
ThreshX, LowP
SIB5
判决重选到低优先级异频小区时，异频小区S参数需大于ThreshX, LowP
INTEGER (0..31)
(IE value*2) dB
ThreshX, HighP
SIB5
判决重选到低优先级异频小区时，异频小区S参数需大于ThreshX, HighP
INTEGER (0..31)
(IE value*2) dB
ThreshX, LowQ
SIB5
判决重选到低优先级异频小区时，异频小区S参数需大于ThreshX, LowQ
INTEGER (0..31)
IE Value dB
ThreshX, HighQ
SIB5
判决重选到低优先级异频小区时，异频小区S参数需大于ThreshX, HighQ
INTEGER (0..31)
IE Value dB
p-Max
SIB5
EUTRAN UE允许使用的最大发射功率
INTEGER (-30..33)
IE Value dBm
1.1.1.2 重选流程
终端进行4G到3G重选判决后，执行重选流程。图1-2是终端在目标小区完成驻留后发起的路由区更新信令流程。具体步骤说明如下：

图1-2 4G到3G重选过程中的RAU信令流程
1. UE发送RAU Request消息给GnGp SGSN，发起RAU流程；
2. GnGp SGSN发送SGSN Context Request消息给老的MME；老的MME返回Context Response消息，携带MM和PDP上下文，MME启动一个定时器；
3. GnGp SGSN向HSS/HLR发送Authentication Info Request (IMSI) 消息；HSS/HLR响应Authentication Info Ack消息，携带GPRS安全向量；同时GnGp SGSN向UE发送鉴权和和加密请求Authentication and Ciphering Request；UE将返回Authentication and Ciphering Response (RES)到SGSN。
4. GnGp SGSN发送SGSN Context Acknowledge消息给MME；
5. GnGp SGSN向PDN GW发送Update PDP Context Request消息，更新TEID和SGSN的IP地址；PDN GW返回Update PDP Context Response消息，更新成功；
6. GnGp SGSN向HSS/HLR发送Update Location消息更新位置；
7. 如果存在Old SGSN的信息，则HSS/HLR向Old SGSN发送Cacel Location，并能收到Old SGSN的Cacel Location ACK (IMSI)消息；
8. HSS/HLR发送Insert Subsciber Data消息给GnGp SGSN，插入签约数据，GnGp SGSN返回Insert Subsciber Data Ack消息确认插入签约数据;
9. HSS/HLR响应Update Location Ack（IMSI）消息；
10. GnGp SGSN发送RAU Accept响应UE，并分配一个新的PTMSI；
11. UE响应RAU Complete消息；
12. MME在第2步启动的定时器超时之后向Serving GW发送Delete Session Request消息删除承载上下文；Serving GW返回Delete Session Response消息，删除承载成功。
以上流程详细描述可参考3GPP 23.401 “D3.5 Routing Area Update”。
1.1.2 TD-SCDMA到TD-LTE重选
1.1.2.1 重选原理
1. 异系统测量启动
若TD-SCDMA服务小区优先级低于LTE异系统邻区，则立即启动测量；若TD-SCDMA服务小区高于LTE异系统邻区，则服务小区在满足SrxlevServingCell <= Sprioritysearch1时，UE启动对低优先级异系统小区的测量。
其中，SrxlevServingCell = Qrxlevmeas - Qrxlevmin – max (UE_TXPWR_MAX_RACH – P_MAX, 0)，Qrxlevmeas为本服务小区当前测量的信号强度（TD-SCDMA RSCP），P_MAX为UE的最大发射功率。
当本服务小区当前信号强度Qrxlevmeas <= Qrxlevmin + Sprioritysearch1时，启动低优先级异系统测量；也即启动低优先级异系统测量的门限等于（Qrxlevmin + Sprioritysearch1）。但通常情况下，LTE优先级比TD-SCDMA优先级高，因此如果有LTE邻区，TD-SCDMA都会启动对LTE邻区的测量。
表1-3 TD-SCDMA启动低优先级LTE异系统的测量参数说明
参数
3G消息位置
含义
取值范围（IE Value）
实际取值（Actual Value）
Qrxlevmin
SIB3
本服务小区最低接收电平，用来控制E-UTRA小区选择的难易程度。
INTEGER (-58..-13)
(IE value * 2) + 1 dBm
UE_TXPWR_MAX_RACH
SIB3
UE允许使用的最大发射功率
INTEGER (-50..33)
IE Value dBm
Sprioritysearch1
SIB19
本服务小区S参数小于等于Sprioritysearch1时，启动异系统邻区测量，该值越高越容易启测
INTEGER (0..31)
(IE value*2) dB

2. 重选判决
当TD-SCDMA系统广播消息SIB19中未提供Threshx,high2 或 Threshx,low2时，TD-SCDMA重选到TD-LTE的TD-LTE异系统判决门限参考RSRP的测量结果，当SIB19中Threshx,high2 和 Threshx,low2都提供时，TD-LTE的判决门限参考RSRQ的测量结果。
TD-LTE判决门限参考RSRP测量结果时：
（1） 若测量到高优先级TD-LTE邻区在Treselection内持续满足SrxlevnonServingCell,x> Threshx,high，则重选到高优先级TD-LTE邻区；
（2） 若TD-SCDMA服务小区信号强度在Treselection内持续满足SrxlevServingCell < Threshserving,low，并且低优先级TD-LTE异系统邻区信号强度持续满足SrxlevnonServingCell,x>Threshx,low，则重选至低优先级异系统小区。
其中，SrxlevnonServingCell,x = Qrxlevmeas - QrxlevminEUTRA – max (PEMAX - P,0)，Qrxlevmeas为邻区x当前测量的信号强度，P为UE的最大发射功率，QrxlevminEUTRA和PEMAX是TD-SCDMA SIB19中广播的参数。
TD-LTE判决门限参考RSRQ测量结果时：
（1） 若测量到高优先级TD-LTE邻区在Treselection内持续满足SqualnonServingCell,x >Threshx,high2，则重选到高优先级TD-LTE邻区；
（2） 若TD-SCDMA服务小区在Treselection内持续满足SrxlevServingCell < Threshserving,low，并且低优先级TD-LTE异系统邻区信号强度持续满足SqualnonServingCell,x > Threshx,low2，则重选至低优先级异系统小区。
其中，SqualnonServingCell,x= Qqualmeas – QqualminEUTRA，其中Qqualmeas为TD-LTE邻区x的RSRQ测量结果，QqualminEUTRA是TD-SCDMA SIB19中广播的参数。
通常情况下，在Treselection时间内，异系统频点优先级较高时，邻区信号强度Qrxlevmeas > QrxlevminEUTRA + Threshx,high或信号质量Qqualmeas > QqualminEUTRA+Threshx,high2时，进行异系统小区重选；异系统频点优先级较低时，在当本服务小区信号强度Qrxlevmeas <= Qrxlevmin + Threshserving,low，且邻区信号强度Qrxlevmeas > QrxlevminEUTRA + Threshx,low或信号质量Qqualmeas > QqualminEUTRA + Threshx,low2时，进行异系统小区重选。也即，异系统频点优先级较高时，异系统邻区门限为（QrxlevminEUTRA + Threshx,high）或（QqualminEUTRA + Threshx,high2）；异系统频点优先级较低时，异系统重选的本服务小区门限为（Qrxlevmin + Threshserving,low），异系统邻区门限为（QrxlevminEUTRA + Threshx,low）或（QqualminEUTRA+Threshx,low2）。
表1-4 TD-SCDMA到异系统重选判决参数说明
参数
3G消息位置
含义
取值范围（IE Value）
实际取值（Actual Value）
Qrxlevmin
SIB3
本服务小区最低接收电平，用来控制E-UTRA小区选择的难易程度。
INTEGER (-58..-13)
(IE value * 2) + 1 dBm
Treselection
SIB3
EUTRA邻区重选所需要满足的时间迟滞，该参数与3G到2G重选的时间迟滞为同一参数，用来控制EUTRA小区重选的难易程度
INTEGER (0..31)
IE value
Threshserving,low
SIB19
判决重选到低优先级EUTRA小区时所用的参数
INTEGER (0..31)
(IE value * 2) dB
Threshx,high
SIB19
判决重选到高优先级EUTRA小区时所用的参数（RSRP）
INTEGER (0..31)
(IE value * 2) dB
Threshx,high2
SIB19
判决重选到高优先级EUTRA小区时所用的参数（RSRQ）
Integer (0..31)
IE value dB
Threshx,low
SIB19
判决重选到低优先级EUTRA小区时所用的参数（RSRP）
INTEGER (0..31)
IE value * 2 dB
Threshx,low2
SIB19
判决重选到低优先级EUTRA小区时所用的参数（RSRQ）
Integer (0..31)
IE value dB
QrxlevminEUTRA
SIB19
EUTRA邻区重选需要的最小接收电平，用于计算EUTRA邻区的Srxlev参数
INTEGER (-70..-22)
(IE value * 2) dBm
QqualminEUTRA
SIB19
EUTRA邻区重选需要的最小接收质量，用于计算EUTRA邻区的Squal参数
Integer (-34..-3)
IE value dB
UTRA priority
SIB19
本服务小区频率优先级，取值越大优先级越高
INTEGER（0,..7）
IE value
E-UTRA priority
SIB19
EUTRA频率优先级，取值越大优先级越高
INTEGER（0,..7）
IE value
1.1.2.2 重选流程
终端进行3G到4G重选判决后，执行TAU流程。图1-3是终端在目标小区完成驻留后发起的TAU信令流程。具体步骤说明如下：

图1-3 3G到4G重选过程中的TAU信令流程
1. UE发送TAU Request消息给eNodeB，发起TAU流程；eNodeB从RRC参数中得到MME的信息，把TAU Request消息发给相应的MME；
2. MME发送SGSN Context Request消息给GnGp SGSN；GnGp SGSN返回SGSN Context Response消息，携带MM和PDP上下文，并启动一个定时器；
3. MME和HSS/HLR以及UE之间完成鉴权过程；
4. MME发送SGSN Context Acknowledge消息给GnGp SGSN；
5. MME从SGSN得到PDP信息和QOS信息，转换为bearer上下文和EPC的QOS,如果MME判断可以建立承载，则MME向选择好的Serving GW发送Create Session Request消息，携带MME的地址和TEID等信息；
6. Serving GW创建上下文，并向PDN GW发送Modify Bearer Request消息，更新RAT等信息；如果动态部署了PCC，PDN GW与PCRF之间完成IPCAN Session Modification流程，通知RAT的改变；PDN GW向SGW返回Modify Bearer Response消息。
7. SGW向MME发送Create Session Response消息，更新上下文；
8. MME向HSS/HLR发送Update Location Request消息更新位置；
9. 如果存在Old MME，则HSS/HLR向Old MME发送Cacel Location；old MME删除上下文消息，并返回Cacel Location ACK消息；
10. HSS向老的SGSN发送Cancel Location (IMSI, Cancellation Type) 消息；
（UE处于PMM CONNECTED状态，SGSN向RNC发起Iu release Command消息，释放Iu连接；RNC返回Iu release Complete消息，Iu连接释放成功
