某公司商务部工程设备采购指南.docx

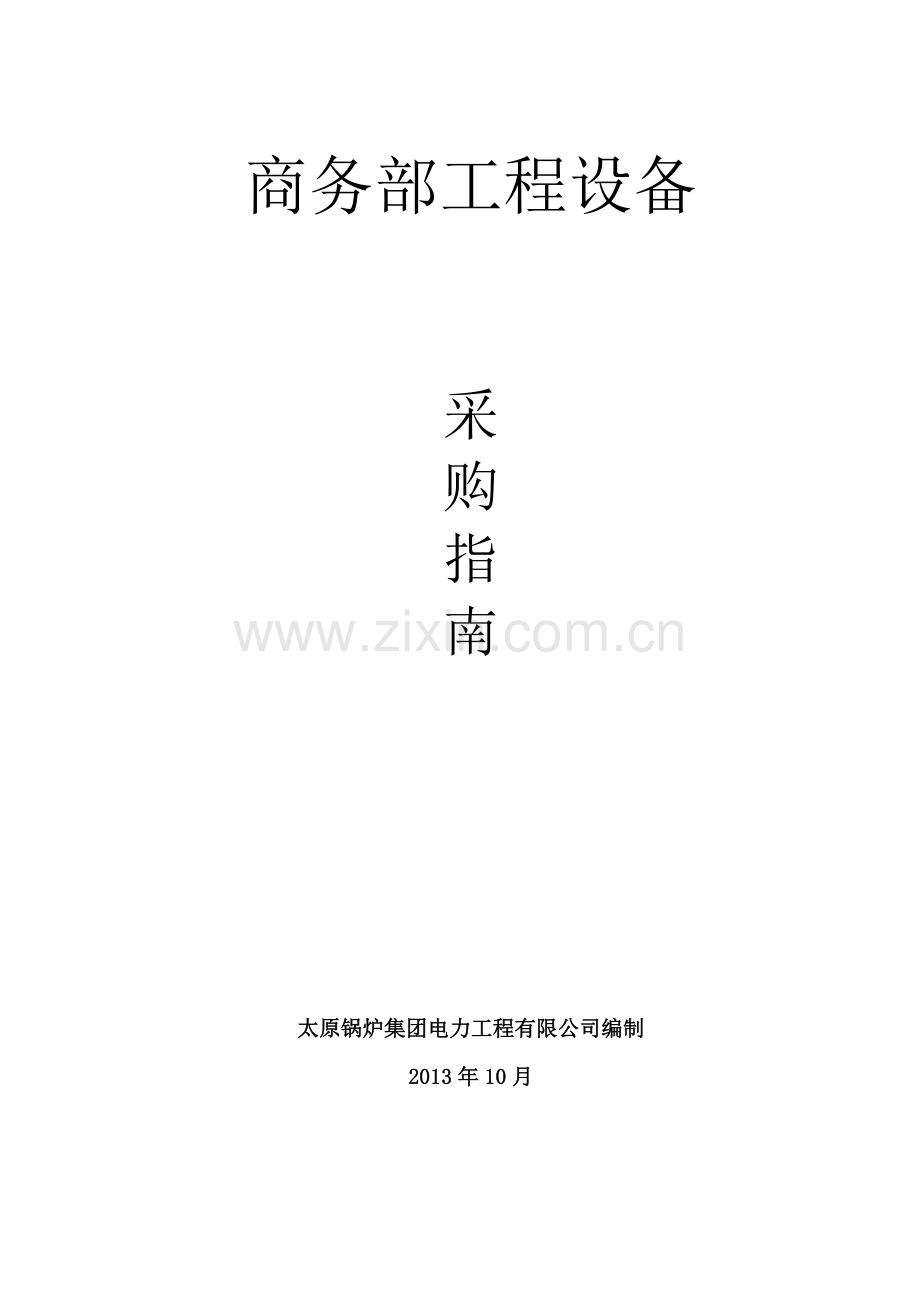

商务部工程设备

采
购
指
南

太原锅炉集团电力工程有限公司编制
2013年10月

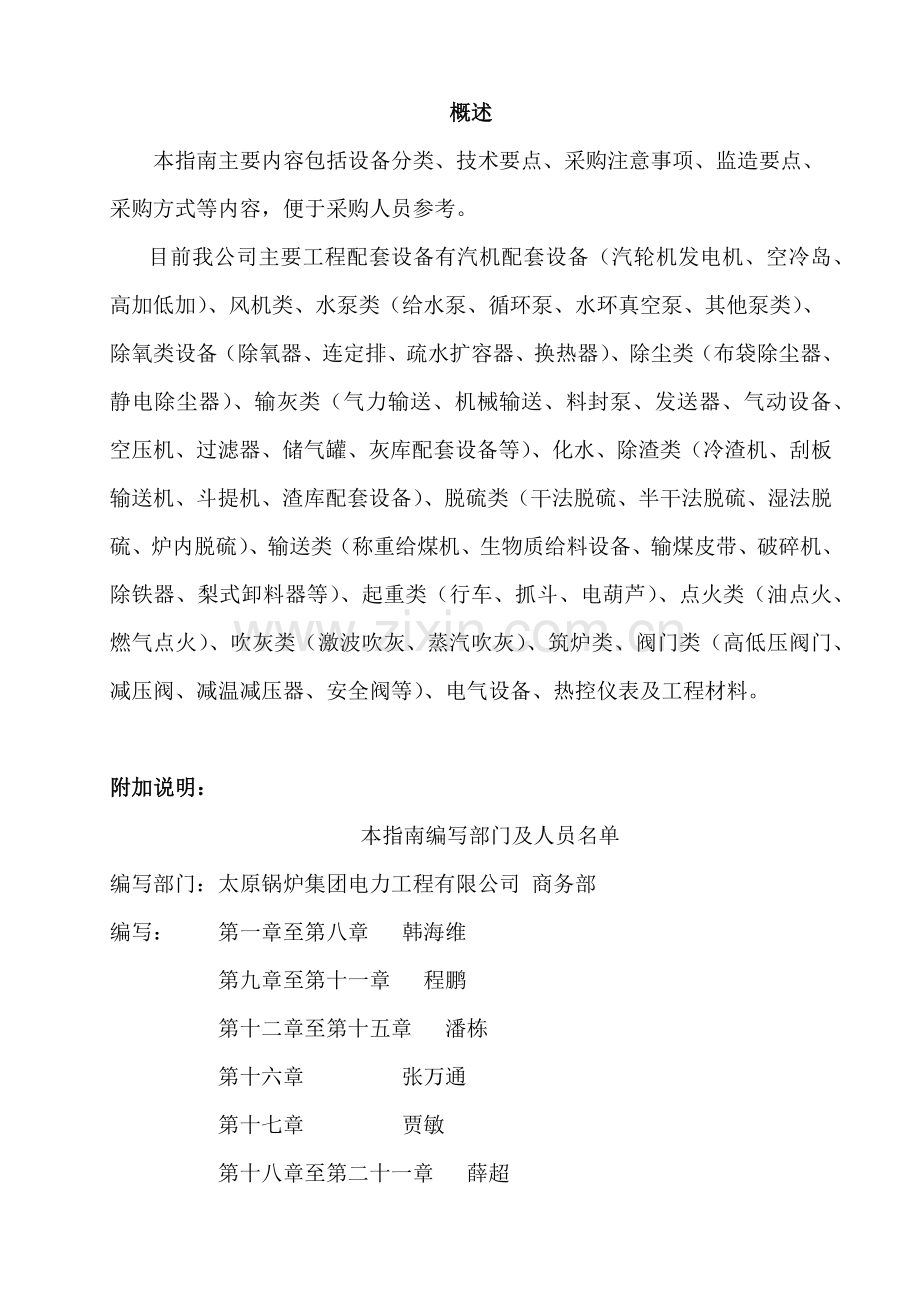

概述
本指南主要内容包括设备分类、技术要点、采购注意事项、监造要点、采购方式等内容，便于采购人员参考。
目前我公司主要工程配套设备有汽机配套设备（汽轮机发电机、空冷岛、高加低加）、风机类、水泵类（给水泵、循环泵、水环真空泵、其他泵类）、除氧类设备（除氧器、连定排、疏水扩容器、换热器）、除尘类（布袋除尘器、静电除尘器）、输灰类（气力输送、机械输送、料封泵、发送器、气动设备、空压机、过滤器、储气罐、灰库配套设备等）、化水、除渣类（冷渣机、刮板输送机、斗提机、渣库配套设备）、脱硫类（干法脱硫、半干法脱硫、湿法脱硫、炉内脱硫）、输送类（称重给煤机、生物质给料设备、输煤皮带、破碎机、除铁器、梨式卸料器等）、起重类（行车、抓斗、电葫芦）、点火类（油点火、燃气点火）、吹灰类（激波吹灰、蒸汽吹灰）、筑炉类、阀门类（高低压阀门、减压阀、减温减压器、安全阀等）、电气设备、热控仪表及工程材料。

附加说明：
本指南编写部门及人员名单
编写部门：太原锅炉集团电力工程有限公司 商务部
编写： 第一章至第八章 韩海维
第九章至第十一章 程鹏
第十二章至第十五章 潘栋
第十六章 张万通
第十七章 贾敏
第十八章至第二十一章 薛超
目录
第一章 汽轮机…………………………………………………………5
第二章 风机……………………………………………………………8
第三章 水泵……………………………………………………………10
第四章 除氧系统………………………………………………………12
第五章 化水系统………………………………………………………15
第六章 点火系统………………………………………………………17
第七章 吹灰系统………………………………………………………19
第八章 起重系统………………………………………………………21
第九章 除尘系统………………………………………………………23
第十章 筑炉系统………………………………………………………26
第十一章 紧身封闭系统………………………………………………29
第十二章 输送系统……………………………………………………31
第十三章 输灰系统……………………………………………………35
第十四章 脱硫系统……………………………………………………37
第十五章 冷渣机………………………………………………………39
第十六章 电气系统……………………………………………………41
第十七章 热控系统……………………………………………………45
第十八章 阀门…………………………………………………………49
第十九章 膨胀节………………………………………………………53
第二十章 管件…………………………………………………………56
第二十一章 材料………………………………………………………58

本指南主要对锅炉岛常配辅机及系统做了详细介绍，目的在于进一步细化系统、精选辅机、优选供应商，以便完美的结合公司环保、节能、经济理念！
公司现行采购模式是项目负责制，项目设备中的汽轮机、风机、水泵、除尘、筑炉、紧身封闭、化水、点火、除氧、冷渣机、电气、热控设备、阀门一般在公司的合格供方名录中选择供应商进行招议标，仪表、变送器、流量计、孔板、电缆、材料、管件、弯头、膨胀节、支吊架一般进行询比价，从中选择性价比及技术契合度较高的供应商进行合同签订，合同内付款方式根据公司与用户合同内付款方式确定，常规付款方式分两类，长期供应商付款方式选择3（预付）-3（到货、开票）-3（调试）-1（质保）、2（预付）-4（到货、开票）-3（调试）-1（质保）；6（到货、开票）-3（调试）-1（质保），首次合作供应商付款方式选择6（到货、开票）-3（调试）-1（质保），材料类（钢材、管件）市场行情波动比较频繁，故付款方式一般为到货及开票后付百分之六十，货到一个月后付清余款。
项目各设备执行情况均存在差别，具体执行情况如下所述：

第一章

一、 汽轮机：
汽轮机是利用蒸汽热能做功的旋转式原动机。工作时进行两次能量转换：当具有一定温度和压力的蒸汽通过汽轮机级时，在喷嘴叶栅中，先将蒸汽热能转换成动能，使蒸汽流速提高；然后在动叶栅中将动能转换成转子转动的机械能，完成汽轮机利用蒸汽做功的任务，汽轮机转动带动发电机转动，从而将机械能转化为电能。
1、 汽轮机分类：
常用汽轮机分为凝汽式、背压式、抽凝式、抽背式、空冷式等（常规项目发电机通常由汽轮机厂家配套供货）
2、 汽轮机设备技术要点：
1） 额定进气量、压力、温度、抽气量、抽汽压力、抽汽温度、排气温度、转速等；
2） 供货范围（汽机本体、紧急跳闸系统ETS、安全监测仪表系统TSI、汽轮机控制系统DEH、润滑油系统及设备、轴封系统及设备、疏水系统及设备、凝汽器及附件、抽汽系统及设备）
3） 汽轮机型式、运转层标高、布置方式等；
4） 汽轮机配套设备的品牌、发电机品牌、汽轮机发电机是否带安装
3、 采购注意事项：
1） 设备档次分类；
汽轮机厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。
国内知名品牌厂家主要有武汉汽轮机厂、南京汽轮机厂、杭汽股份有限公司等，本档次厂家主要生产我公司130t/h、220t/h锅炉级别配套的汽轮机。
中档次厂家主要有青岛捷能汽轮机集团股份有限公司、杭汽中能汽轮动力有限公司，本档次厂家主要生产我公司35t/h、75t/h、130t/h、220t/h锅炉级别配套的汽轮机。
较低档次可用厂家主要有山东青能动力股份有限公司、洛阳中重发电设备有限责任公司、淄博荏奥汽轮机有限公司、青岛四三零八机械厂，本档次厂家主要生产我公司35t/h、75t/h锅炉级别配套的汽轮机及拖动机等。
2） 采购方式；
汽轮发电机属于电厂核心设备，采取招议标方式采购。
3） 合同版本选择及付款方式；
合同采用公司固定的20万元以上合同版本；
付款方式常规中档以上的汽轮机供应商为预付30%、进度30%、提货30%、质保10%。
低档可用厂家付款方式可根据实际情况进行商务谈判。
4） 供货周期（淡季、旺季的供货周期）
汽轮发电机淡季常规供货周期5个半月；
汽轮发电机旺季常规供货周期6个半月-7个月。
因汽轮发电机属于特长周期供货设备，必须提前半年以上采购
4、 监造注意事项：
1） 监造方式：
因汽轮发电机属于成熟设备，常规制造中无需监造，在设备生产完毕后的冲转试验可进行现场监造，发货前可进行发货前供货设备清单等监造工作。
2） 监造关键点：
汽轮机表面质量、供货范围、型号、包装方式等

第二章

二、 风机：
1、 风机分类：
风机分为鼓风机、引风机、一次风机、二次风机、罗茨风机、轴流风机、屋顶通风器。
循环流化床锅炉对应的风机为引风机、一次风机、二次风机、罗茨风机；
链条锅炉和燃气锅炉对应风机为鼓风机、引风机；
厂房对应风机为屋顶通风器、轴流风机。
2、 风机设备技术要点：
5） 旋向；
6） 风量、风压、转速；
7） 风机和底座形式（单体、一体）；
8） 电机种类（普通、变频）、电机功率（低压、高压）；
9） 配套附件（热电阻、热电偶）；
10） 供货范围（电动风门、消音器、膨胀节等）；
3、 采购注意事项：
5） 设备档次分类；
风机厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。
风机适合我公司配套的国内知名品牌厂家有鞍山风机集团有限责任公司、鞍山华冠风机制造有限公司、内蒙古天福风机有限公司、南通大通宝富风机有限公司等
中档次厂家有包头市新爱科风机制造有限公司、济南市华东风机有限公司、中意机电（湖北）鼓风机制造有限公司、宁波风机有限公司等
较低档次可用厂家有四川中大鼓风机有限公司、四川大奥风机制造有限公司等
6） 采购方式；
合同额20万元以上采用招议标方式采购，20万元以下采用询比价方式采购。
7） 合同版本选择及付款方式；
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本；
付款方式常规选择3331方式，新进供应商选择0631方式。
8） 供货周期（淡季、旺季、风机及电机的供货周期）
风机淡季常规供货周期2个月，高压电机供货周期3个月；
风机旺季常规供货周期3个月，高压电机供货周期4个月。
三、 监造注意事项：
3） 监造方式：
制造中监造、发货前监造，新合作的供应商签合同前考察
4） 监造关键点：
风机表面质量、供货范围、型号、包装方式等

第三章

四、 水泵
1、 水泵分类：
水泵分为给水泵、循环泵、水环真空泵、其他泵类。
2、 水泵设备技术要点：
1） 流量、扬程、转速、汽蚀余量；
2） 密封形式（机封、填料）、叶轮及泵体材质；
3） 水泵和底座形式（单体、一体）、立式或卧式；
4） 电机种类（普通、变频）、电机功率（低压、高压）、防护等级；
5） 配套附件（热电阻、压力表、冷却水软管等）；
6） 供货范围（过滤器、大小头、进出口反法兰紧固件等）；
7） 水泵颜色、包装方式；
3、 采购注意事项：
1） 设备档次分类；
水泵厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。
国内知名品牌厂家有山东双轮股份有限公司、上海第一水泵厂有限公司、上海水泵制造有限公司（上海水泵厂）、湖南湘电长沙水泵有限公司、郑州电力设备修造厂、广东省佛山水泵厂有限公司、南方泵业股份有限公司等
中档次厂家有上海连成(集团)有限公司、上海东方泵业(集团)有限公司山西分公司、靖江市亚太泵业有限公司、安徽三联泵业股份有限公司、沈阳第一水泵有限责任公司、山东博泵科技股份有限公司、上海凯泉泵业（集团）有限公司等
较低档次可用厂家长沙水泵制造厂有限公司、阳泉水泵厂有限公司、张家港市峰超机械制造有限公司等
2） 采购方式
合同额20万元以上采用招议标方式采购，20万元以下采用询比价方式采购。
3） 合同版本选择及付款方式
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本；
付款方式常规选择3331方式，新进供应商选择0631方式。
4） 供货周期（淡季、旺季、风机及电机的供货周期）
水泵淡季常规供货周期2个月，高压电机供货周期3个月；
水泵旺季常规供货周期3个月，高压电机供货周期4个月。
4、 监造注意事项：
1） 监造方式：
制造中监造、发货前监造，新合作的供应商签合同前考察
2） 监造关键点：
水泵表面质量、供货范围、型号、包装方式等

第四章

五、 除氧系统
火电厂中锅炉给水主要由主凝结水及补充水组成，水中经常含有大量溶解的气体，如氧气、二氧化碳等，它们不仅存在于化学补充水中，而且也存在于主凝结水中，因为主凝结水在凝汽器中或通过在真空条件下工作的低压加热器和管道时，空气会通过不严密处渗入到主凝结水中。水中含有溶解的活性气体，其溶解度随温度升高而下降，温度愈高这些气体就愈容易直接和金属发生化学反应，使金属表面遭到腐蚀。其中危害最大的是氧气，氧对钢铁构成的热力设备及管道会产生较强的氧腐蚀，而二氧化碳将加剧这种腐蚀。随着锅炉蒸汽参数的提高，对给水的品质要求愈高，尤其是对给水中溶解氧量的限制更严格。如国家标准GB/T2145—1999《火力发电机组及蒸汽动力设备水汽质量标准》中对锅炉给水溶解氧的控制指标为：锅炉过热蒸汽压力为5.8MPa及以下，给水溶解氧应小于或等于15μg/L；锅炉过热蒸汽压力为5.9MPa及以上，给水溶解氧应小于或等于7μg/L；对亚临界和超临界压力的直流锅炉，要求给水彻底除氧，因为锅炉无排污，且蒸汽溶盐能力强。
给水除氧有化学除氧和物理除氧两种方法。
化学除氧是向水中加入化学药剂，使水中溶解氧与它产生化学反应生成无腐蚀性的稳定化合物，达到除氧的目的，该法能彻底除氧，但不能除去其它气体，且价格较贵，还会生成盐类，故在电厂中较少单独采用这种方法。目前在大机组中应用较广的还是在给水中加联胺N2H4，它不仅能除氧，而且还可提高给水的pH值，同时有钝化钢铜表面的优点
热力除氧原理是建立在亨利定律和道尔顿定律基础上的。亨利定律反映了气体在水中溶解和离析的规律，道尔顿定律则指出混合气体全压力与各组成气（汽）体分压力之间的关系。它们奠定了用热力除去水中溶解气体的理论基础。
我公司常规使用的除氧器为大气旋膜式热力除氧器。
1、 除氧系统分类：
除氧系统包括除氧器、连定排、疏水扩容器、消音器等。
除氧器主要包括旋膜式除氧器、真空除氧器、海绵铁除氧器、高压除氧器等。
2、 除氧系统技术要点：
1） 设备出力；
2） 接口尺寸、安全阀数量、接管数量等；
3） 供货范围（阀门、热控仪表、电接点液位计、磁翻板液位计、平衡容器等）；
4） 整体设备颜色
3、 采购注意事项：
1） 设备档次分类；
除氧系统厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。
国内知名品牌厂家有青岛畅隆电力设备有限公司、磐石容器集团有限公司等
中档次厂家有青岛华泰电力设备有限公司、江苏火电电力设备制造有限公司、连云港市新海机械厂等
较低档可用厂家有太原锅炉厂兴达实业公司、连云港正航电力节能技术有限公司等
2） 采购方式；
除氧系统20万以上一般采取招议标方式，20万以下采用询比价方式，一般除氧器、连定排、疏水扩容器、消音器打包统一采购
3） 合同版本选择及付款方式；
采用分包合同固定版本；
付款方式常规选择3331方式，新发展的供应商采取0631的方式
4） 供货周期（淡季、旺季的供货周期）
除氧系统淡季常规供货周期2个月；
除氧系统旺季常规供货周期3个月。
4、 监造注意事项：
1） 监造方式：
制造中监造、发货前监造，新合作的供应商签合同前考察
2） 监造关键点：
除氧系统设备表面质量、供货范围、型号、包装方式等

第五章

六、 化水：
1、 化水系统分类：
化水系统包括除盐水系统、软化水系统、加药装置系统。
除盐水系统主要工艺为预处理（多介质过滤器+活性炭过滤器）+反渗透系统+精处理系统（混床或纳床）；
软化水系统主要工艺为预处理（多介质过滤器+活性炭过滤器）+精处理系统（纳床）
加药装置系统主要有磷酸盐加药装置、氨水加药装置；
2、 化水系统技术要点：
5） 原水水质及对应水质选用的配套工艺；
6） 系统出力（预处理出力、精处理出力）及系统的备用情况；
7） 反渗透膜、高压泵、加药泵等的配套品牌；
8） 自动化程度、阀门（手动、电动、气动）、PLC、热控装置的供应方式、管道（衬胶、衬塑、不锈钢、UPVC等）；
9） 配套附件（流量计、电导率仪、压力表、变送器等）；
10） 供货范围（一般要求成套供应交钥匙分包工程）；
11） 整体设备颜色、包装方式；
3、 采购注意事项：
5） 设备档次分类
化水系统厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。
国内知名品牌厂家有江苏津宜水工业装备有限公司、宜兴市环球水处理设备有限公司等
中档次厂家有江苏瑞盛水处理有限公司、陕西同茂环保设备工程有限公司、苏州市中新动力设备辅机有限公司、浙江爱力浦泵业有限公司
较低档次可用厂家有秦皇岛尚品环保工程有限公司、四川溢阳环保设备技术工程有限公司、秦皇岛禹王环境工程有限公司、江苏光阳动力环保设备有限公司、天津市诺尔信商贸有限公司
6） 采购方式
化水系统属于分包工程，一般采取招议标方式，单独采购加药装置采用询比价方式。
7） 合同版本选择及付款方式
采用分包合同固定版本；
付款方式常规选择3331方式。
8） 供货周期（淡季、旺季的供货周期）
化水系统淡季常规供货周期3个月
化水系统旺季常规供货周期4个月
4、 监造注意事项：
3） 监造方式：
制造中监造、发货前监造，新合作的供应商签合同前考察
4） 监造关键点：
化水系统设备表面质量、供货范围、型号、包装方式等

第六章

七、 点火系统
1、 点火系统分类：
点火系统分为油点火系统、燃气点火系统。
2、 点火系统设备技术要点：
1） 点火方式（油点火、燃气点火）、点火的自动程度（手动、半自动、自动）；
2） 油点火供货范围（高能点火器、气动推进器、火检、控制柜、阀组）；
3） 燃气点火供货范围（燃烧器、高能点火器、气动推进器、火检、控制柜、阀组、PLC系统、软管等附件）；
3、 采购注意事项：
1） 设备档次分类
点火系统厂家与我公司长期合作的厂家有江阴创捷电气设备制造有限公司、无锡东盛电力电子设备有限公司
2） 采购方式
合点火系统一般采用询比价方式采购。
3） 合同版本选择及付款方式；
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本
付款方式常规选择3331方式，新进供应商选择0631方式。
4） 供货周期（淡季、旺季、风机及电机的供货周期）
点火系统淡季常规供货周期2个月；
点火系统旺季常规供货周期3个月。
4、 监造注意事项：
1） 监造方式
制造中监造、发货前监造，新合作的供应商签合同前考察
2） 监造关键点
点火系统表面质量、供货范围、型号、包装方式等

第七章

八、 吹灰系统
1、 吹灰系统分类：
吹灰系统分为蒸汽吹灰系统、激波吹灰系统、声波吹灰系统。
2、 吹灰系统设备技术要点：
1） 吹灰方式（蒸汽、激波、声波）、吹灰的自动程度（手动、自动）；
2） 吹灰器供货范围（吹灰器本体、阀组、仪表、PLC、管道等）；
3、 采购注意事项：
1） 设备档次分类
吹灰系统厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。
蒸汽吹灰器国内知名品牌有戴蒙德电力机械湖北有限公司、湖北华信锅炉辅机成套有限公司，中档次厂家有武汉航宇机电工程有限公司、京山炬峰锅炉通用设备有限公司。
激波吹灰器国内知名品牌有哈尔滨现代吹灰技术有限公司、北京凡元兴科技有限公司等，中档次厂家有北京高瞻科技有限公司、北京光华启明烽科技有限公司，较低档次可用厂家有国网江山/石家庄品升科技有限公司、郑州鑫泰电力机械制造有限公司。
2） 采购方式
蒸汽吹灰系统一般采用询比价方式采购，激波吹灰器一般采用询比价方式采购。
3） 合同版本选择及付款方式
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本
付款方式常规选择3331方式，新进供应商选择0631方式
4） 供货周期（淡季、旺季供货周期）
吹灰系统淡季常规供货周期2个月
吹灰系统旺季常规供货周期3个月
4、 监造注意事项：
1） 监造方式：
制造中监造、发货前监造，新合作的供应商签合同前考察
2） 监造关键点：
吹灰系统表面质量、供货范围、型号、包装方式等

第八章

九、 起重系统
1、 起重设备分类：
其中设备分为行车（桥式、门式等）、抓斗、电葫芦等。
2、 起重设备技术要点：
1） 主钩、副钩起重量、跨度、工作级别、起升速度；
2） 行车形式、电葫芦形式；
3） 行车型号、电葫芦型号；
4） 配套附件（集电器、超载限制器、遥控器等其他附件）；
5） 供货范围（滑触线、软电缆、超载限制器等相关配件）；
6） 包装方式
3、 采购注意事项：
1） 设备档次分类
我公司常规配套厂家有新乡新起机器设备有限公司、河南省矿山起重机有限公司太原销售分公司、河南中原起重机械总厂。
2） 采购方式
合同额20万元以上采用招议标方式采购，20万元以下采用询比价方式采购。
3） 合同版本选择及付款方式
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本；
付款方式常规选择3331方式，新进供应商选择0631方式。
4） 供货周期（淡季、旺季的供货周期）
行车淡季常规供货周期2个月，电葫芦供货周期1个月；
行车旺季常规供货周期3个月，电葫芦供货周期2个月。
4、 监造注意事项：
1） 监造方式
制造中监造、发货前监造，新合作的供应商签合同前考察
2） 监造关键点
行车表面质量、供货范围、型号、包装方式等

第九章

十、 除尘
1、 除尘器分类
除尘器分为：静电除尘器、布袋除尘器、电袋复合除尘器、麻石水膜除尘器四种。
循环流化床锅炉对应的除尘器为静电除尘器、布袋除尘器（静电除尘器的运行费用和一次性投入较大，但是除尘效果好，布袋除尘器经济投入相对较小，对于大型的燃煤锅炉一般都是选用静电除尘器，小型锅炉多选用布袋除尘器），链条锅炉对应的除尘器为麻石水膜除尘器。
2、 除尘器设备技术着重关注点
1）使用温度；
2）处理风量；
3）入口含尘浓度；
4）气体成分；
5）控制系统（是否配置高规格电器要求）；
6）布袋材质（烟气温度低于120℃，要求滤料具有耐酸性和耐久性的情况下，常选用涤纶绒布和涤纶针刺毡；在处理高温烟气(<250℃)时，主要选用石墨化玻璃丝布；在某些特殊情况下，选用炭素纤维滤料等）；
7）钢结构重量；
8）配套附件（袋笼材质、料位计、振打器）；
9）生产周期（常规周期为60天）；
3、 采购注意事项：
1）设备档次分类；
除尘器厂家目前主要为国内厂家；高端厂家有：江苏瑞洁环境工程科技有限责任公司、上海铵培化工装备有限公司、浙江省工业设备安装集团有限公司，中档厂家有：江苏东本环保工程有限公司、江苏峰峰鸿运环保科技发展有限公司、泊头市三融环保机械有限公司、四川皇龙环保科技有限公司、潜江亿达除尘设备有限公司、西安银河环保设备工程有限公司、洁华控股股份有限公司、常州市苏鑫环保设备有限公司。
2）采购方式
①招议标；
3）合同版本选择及付款方式；
①合同版本为：30万以上合同样本；
②付款方式为：3-3-3-1；
4、 监造注意事项：
1）监造方式：
①现场检验；
②生产厂家提供设备加工照片；
2）监造关键点：
①零、部件的加工几何尺寸、形位公差；
②部件装配精度；
③焊接质量；
④漆膜厚度及附着力；
⑤外观；
⑥ 阀门气密性；
⑦根据订货协议规定的其他技术要求；
⑧产品停产(或存储)一年以上；

第十章

十一、 筑炉：
1、 筑炉材料分类
分为：耐磨（火）可塑料、耐磨（火）浇筑料及耐火转、保温材料（硅酸制品、岩棉制品、石棉制品等）、炉内耐火钢材、炉壳用金属材料
筑炉材料在循环流化床锅炉中起着一个重要组成部分，对保护燃烧室、高温分离器、换热器及烟道等部位的金属件免遭磨损起着保护作用，同时也对循环流化床锅炉安全、稳定、长期、高效的运转有着至关重要的意义。
2、 筑炉材料技术着重关注点
1） 耐磨性；
2）体积、密度；
3）耐火度（耐火度超过1580℃材料，才称为耐火材料）；
普通耐心材料：耐火度1580℃-1700℃ 硅质；
高等耐火材料：耐火度1770℃-2000℃ 铅质；
特等耐火材料：耐火度2000℃ 以上；
4）高温化学稳定性（常用抗渣性评定）；
5）耐火砖成分；
主要成份：30-40%AL2O3,50-60%SIO2
原料：耐火粘土、高岭土 实用温度＜1000℃
使用部位：炉顶，底、墙等
6）高铝砖成分；
实用温度＞1000℃
使用部位：高温炉内衬、导管、炉芯
7）轻质与超轻质砖成分；
优点：保温性好、蓄热损失小
缺点：强度低、制造时其气孔率高
使用部位：炉墙、顶
8）耐心纤维制品（新型耐火和保温材料）成分；
普通硅酸铝纤维 最高使用温度＜1000℃
高纯硅酸铝纤维 最高使用温度～1100℃
含CR硅酸铝纤维最高使用温度～1200℃
9）耐火混凝土（用于整体炉内衬）成分；
10）耐火泥（用于砌炉、填塞砖缝）成分；
11）保温材料（含：石棉、岩棉、硅酸铝纤维粘、珍珠岩粉（可制砖）、镀锌铁皮、彩钢板等）成分；
12）筑炉材料生产周期（常规周期为30天）；
3、 采购注意事项：
1）设备档次分类；
筑炉厂家档次：目前主要为国内厂家；高端厂家有：山东华能耐火材料有限公司、通达耐火技术有限公司、江苏宜兴锅炉密封工程有限公司、宜兴兴贝耐火材料制品有限公司：中挡厂家有：江苏定邦科技有限公司、浙江长兴耐火材料有限公司、宜兴海科耐火材料制品有限公司、无锡远能保温公司、濮阳濮耐保温公司、洛阳特耐衬里有限责任公司。
2）采购方式
①招议标；
3）合同版本选择及付款方式；
①合同版本为：30万以上合同样本；
②付款方式为：3-3-3-1；
4、 监造注意事项：
1）监造方式：
①现场检验；
②生产厂家提供设备加工照片；
2）监造关键点：
①耐火转尺寸、形位公差；
②外观
③根据订货协议规定的其他技术要求；
④浇筑料制品有效期为：6个月

第十一章

十二、 紧身封闭：
紧身封闭是指耐火砌体、炉墙、保温等等受压元件以外的结构工作（包含：框架梁、柱、斜撑、托架、檩条及吊杆）
1、 紧身封闭技术着重关注点
1） 抗震烈度；
2）钢结构、彩钢复合板防火等级；
3）屋面板、墙面板的材质、厚度；
4）生产周期（常规周期为30天）；
2、 采购注意事项：
1）设备档次分类；
紧身封闭厂家目前主要为国内厂家；高端厂家有：多维联合集团有限公司、北京宝都钢结构工程有限公司，中挡厂家有：山西晋合钢结构有限公司、北京东方诚国际钢结构工程有限公司、内蒙古多立邦钢构有限公司、包头恒久钢结构有限公司、吉林众成钢结构有限公司、陕西精工钢构有限公司。
2）采购方式
①招议标；
3）合同版本选择及付款方式；
①合同版本为：30万以上合同样本；
②付款方式为：3-3-3-1；
3、 监造注意事项：
1）监造方式：
①现场检验；
②生产厂家提供设备加工照片；
2）监造关键点：
①零、部件的加工几何尺寸、形位公差；
②部件装配精度；
③焊接质量；
④漆膜厚度及附着力；
⑤外观；
⑥根据订货协议规定的其他技术要求

第十二章

十三、 输送系统设备
1、 输送系统分类：
输送系统分类：带式输送、埋刮板输送、链斗输送（提升）、胶带输送机、螺旋输送机
输煤系统主要设备配置：储煤场、给煤机、带式输送机、滚轴筛、破碎机、除铁器、除尘器、采样器、卸料器、炉前给料等。
炉前给料分为：称重式给料、螺旋式给料（有轴、无轴）
除渣系统主要设备配置：刮板捞渣机、碎渣机、中转输送机械（埋刮板机、皮带输送机、斗式提升机、渣仓等）
带式输送机是理想的高效连续运输设备，与其他运输设备(如机车类)相比，带式输送机具有输送距离长、运量大、连续输送等优点，而且运行可靠，易于实现自动化和集中化控制，带式输送机已成为机电一体化技术与装备的关键设备。
2、 输送系统设备技术要点：
1) 输煤系统参数：
①皮带宽度（mm)；
②皮带输送速度（m/s)；
③皮带倾斜角度；
④输送量（t/h)；
2) 破碎机参数：
①型号、型式；
②转子尺寸；
③转子线速度；
④入料粒度、出料粒度（mm）；
⑤电机电压、功率；
⑥环锤材质；
3） 除渣系统参数：
①捞渣机型式、型号；
②捞渣机输送量（t/h）；
③捞渣机输送速度（m/min)；
④电机型号、电压、功率、转速；
⑤张紧装置形式（液压、重锤等）；
⑥刮板连接器形式；
⑦链条直径、长度、节距；
⑧渣斗容积、直径；
⑨渣斗倾角；
⑩仓壁震动器；
3、 采购注意事项：
1）设备档次分类：
①输煤系统厂家选择档次：国内知名品牌厂家山东山矿机械有限公司、衡水金太阳输送机械工程有限公司、安徽盛运机械股份有限公司等、中档次厂家潍坊汇英重机有限公司、河北鑫山输送机械有限公司、青岛东洲动力设备有限公司等。
②炉前给料厂家选择档次：国内知名品牌厂家（无锡锡东能源科技有限公司）、中档次厂家（张家港市浙华科技有限公司、浙江中科兴环能设备有限公司、张家港市全兴输送设备有限公司、常熟日新机械有限公司等）。
③破碎机厂家选择档次：国内知名品牌厂家（石家庄功倍重型机械有限公司、四川皇龙智能破碎技术股份有限公司等）、中档次厂家（潍坊汇英重机有限公司、青岛东洲动力设备有限公司、湖北长阳长发矿山机器有限公司等）。
④除渣系统厂家选择档次：国内知名品牌厂家（湖北宜都天宜机械有限公司、无锡雪浪环境科技股份有限公司等）、中档次厂家（宜都市恒运机电设备有限责任公司、青岛凯诺股份有限公司、湖北宜都中机环保工程有限公司等）。
2）采购方式：
合同额20万元以上采用招议标方式采购，20万元以下采用询比价方式采购。
3）合同版本选择及付款方式；
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本；
付款方式常规选择3331方式，新进供应商选择0631方式。
4） 供货周期
4、监造注意事项：
1）监造方式
①现场监造；
②生产厂家分阶段提供设备加工照片；
2）监造关键点：
①设备外形尺寸、油漆；
②设备包装方式；
③设备铭牌型号；
④根据订货协议规定的其他技术要求；

第十三章

十四、 输灰系统
1、 输灰系统分类：
输灰系统分为：正压气力输灰、负压气力输灰、混合气力输灰。
气力输送系统主要由压缩空气气源、发送器、控制柜、输送管、灰库五部分组成。
2、 气力输灰设备技术要点：
1） 系统选择（正压及负压系统、混合系统）
①气源压力；
②输送距离；
③物料粒度；
④输送量；
2） 供料器选择（螺旋叶片供料器、螺旋泵、仓式泵、文丘里式）
①额定压力值；
②空气泄漏量；
③压力降；
④流量控制；
3） 空压机（风机）选择
①供气压力；
②体积流量；
③压力适用范围；
3、 采购注意事项：
1） 设备档次分类：
气力输灰厂家选择档次：国内知名品牌厂家（长沙南慧电站）、中档次厂家（镇江莱德贝尔、常州科健、江苏纽普兰气力输送、常州邦杰）。
2）采购方式：
合同额20万元以上采用招议标方式采购，20万元以下采用询比价方式采购。
3）合同版本选择及付款方式；
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本；
付款方式常规选择3331方式，新进供应商选择0631方式。
1） 供货周期
4、监造注意事项：
1）监造方式
①现场监造；
②生产厂家分阶段提供设备加工照片；
2）监造关键点：
①设备外形尺寸、油漆；
②设备包装方式；
③设备铭牌型号；
④根据订货协议规定的其他技术要求；

第十四章

十五、 脱硫系统设备：
1、 脱硫系统分类：
脱硫系统分类：干法脱硫、半干法脱硫、湿法脱硫、双碱法脱硫
循环流化床锅炉对应的脱硫系统为：干法脱硫、半干法脱硫。
循环流化床烟气脱硫系统包括石灰仓、泵、雾化喷嘴、螺旋给料器、循环流化床反应器、旋风分离器、电气控制系统、在线监测系统等。
2、 脱硫系统设备技术要点：
1） 进口SO2浓度、出口SO2浓度；
2） 脱硫效率（80%-90%）；
3） 处理烟气量（Nm3/h）；
4） 增压风机电流；
5） 吸收塔内PH值（正常5.4-5.8）；
6） 锅炉负荷；
7） 旁路挡板开启度；
8） 进、出口烟气温度；
3、 采购注意事项：
1）设备档次分类：
脱硫系统厂家选择档次：国内知名品牌厂家（中电投远达、浙大蓝天、江苏科行环保、洛阳天誉等）、中档次厂家（四川皇龙、扬州绿泉、江苏紫光吉坤达、浙江天蓝等）。
2）采购方式：
合同额20万元以上采用招议标方式采购，20万元以下采用询比价方式采购。
合同版本选择及付款方式；
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本；
付款方式常规选择3331方式，新进供应商选择0631方式。
4、 监造注意事项：
1）监造方式
①现场监造；
②生产厂家分阶段提供设备加工照片；
2）监造关键点：
①设备外形尺寸、油漆；
②设备包装方式；
③设备铭牌型号；
④根据订货协议规定的其他技术要求；

第十五章

十六、 冷渣类：
1、 冷渣机分类：
冷渣机分为：滚筒冷渣机、震动式冷渣机、水冷式冷渣机。
循环流化床锅炉对应的冷渣机为：滚筒冷渣机、水冷式冷渣机。
2、 冷渣机设备技术要点
1） 排渣量；
2） 冷却能力；
3） 冷却水量（吨水/每吨渣）；
4） 进水水源水质；
5） 进水温度、出水温度；
6） 进水水压；
7） 冷渣机外形尺寸；
3、 采购注意事项：
1）设备档次分类：
冷渣机厂家档次：目前主要为国内中等厂商（江苏靖隆、荣达电力、东安特钢、章丘盛隆等）。
2）采购方式：
合同额10万元以上采用招议标方式采购，10万元以下采用询比价方式采购。
3）合同版本选择及付款方式；
20万元以上合同采用公司固定的20万元以上合同版本，20万元以下合同采用小金额合同版本；
付款方式常规选择3331方式，新进供应商选择0631方式。
4）供货周期
4、 监造注意事项：
1）监造方式
①现场监造；
②生产厂家分阶段提供设备加工照片；
2）监造关键点：
①设备外形尺寸、油漆；
②设备包装方式；
③设备铭牌型号；
④根据订货协议规定的其他技术要求；

第十六章

十七、 高低压电气设备：
1、 高低压电气设备分类：
高低压电气设备分为10KV高压开关柜、6KV高压开关柜、400V低压开关柜、400V低压直流屏（蓄电池）、400V低压保护屏、400V DCS柜、继保装置、400V干式变压器、交直流UPS、现场就地控制箱、电缆、现场电气材料。
针
