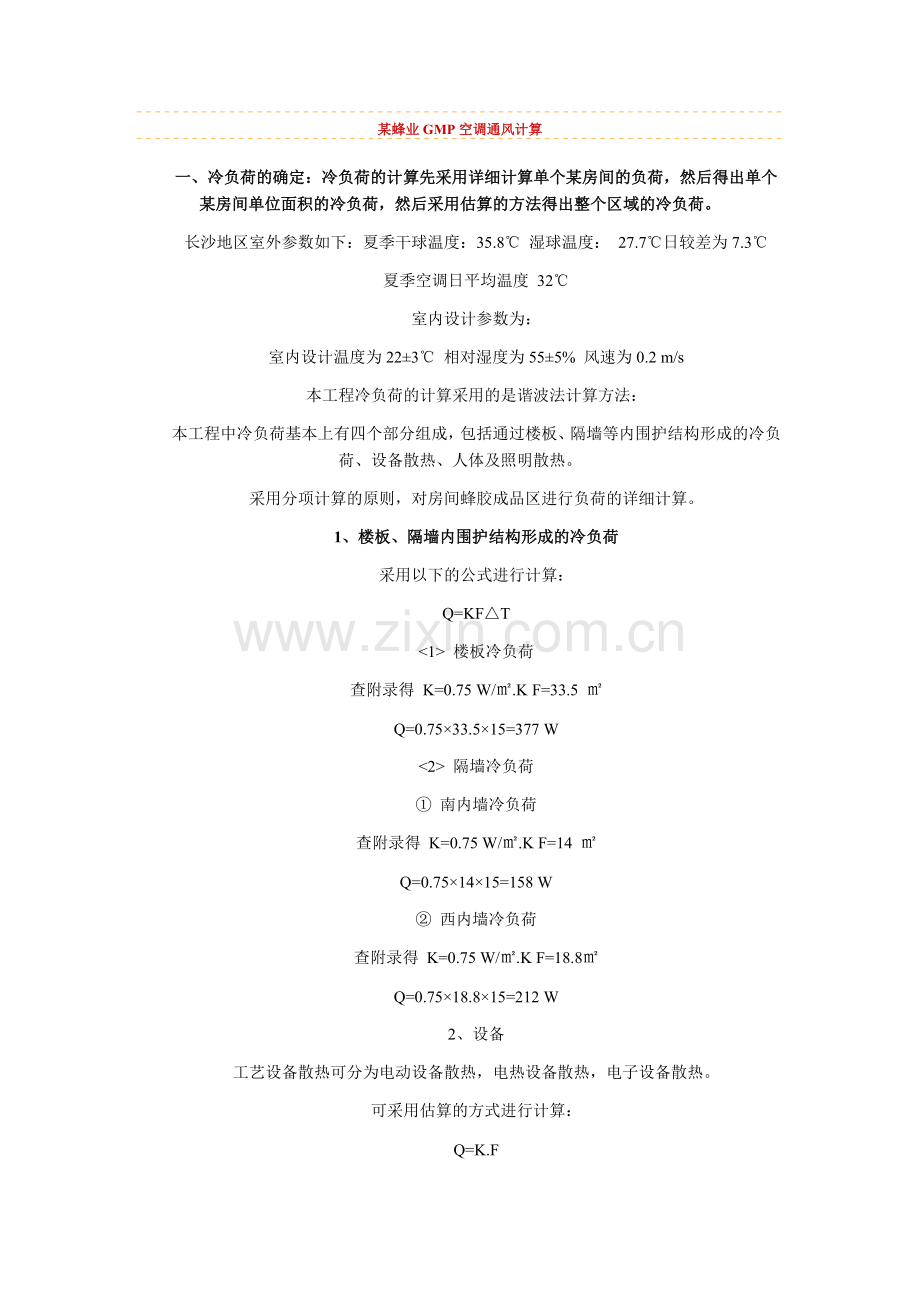

某蜂业GMP空调通风计算
　　一、冷负荷的确定：冷负荷的计算先采用详细计算单个某房间的负荷，然后得出单个某房间单位面积的冷负荷，然后采用估算的方法得出整个区域的冷负荷。
　　长沙地区室外参数如下：夏季干球温度：35.8℃ 湿球温度： 27.7℃日较差为7.3℃
　　夏季空调日平均温度 32℃
　　室内设计参数为：
　　室内设计温度为22±3℃ 相对湿度为55±5% 风速为0.2 m/s
　　本工程冷负荷的计算采用的是谐波法计算方法：
　　本工程中冷负荷基本上有四个部分组成，包括通过楼板、隔墙等内围护结构形成的冷负荷、设备散热、人体及照明散热。
　　采用分项计算的原则，对房间蜂胶成品区进行负荷的详细计算。
　　1、楼板、隔墙内围护结构形成的冷负荷
　　采用以下的公式进行计算：
　　Q=KF△T
　　<1> 楼板冷负荷
　　查附录得 K=0.75 W/㎡.K F=33.5 ㎡
　　Q=0.75×33.5×15=377 W
　　<2> 隔墙冷负荷
　　① 南内墙冷负荷
　　查附录得 K=0.75 W/㎡.K F=14 ㎡
　　Q=0.75×14×15=158 W
　　② 西内墙冷负荷
　　查附录得 K=0.75 W/㎡.K F=18.8㎡
　　Q=0.75×18.8×15=212 W
　　2、设备
　　工艺设备散热可分为电动设备散热，电热设备散热，电子设备散热。
　　可采用估算的方式进行计算：
　　Q=K.F

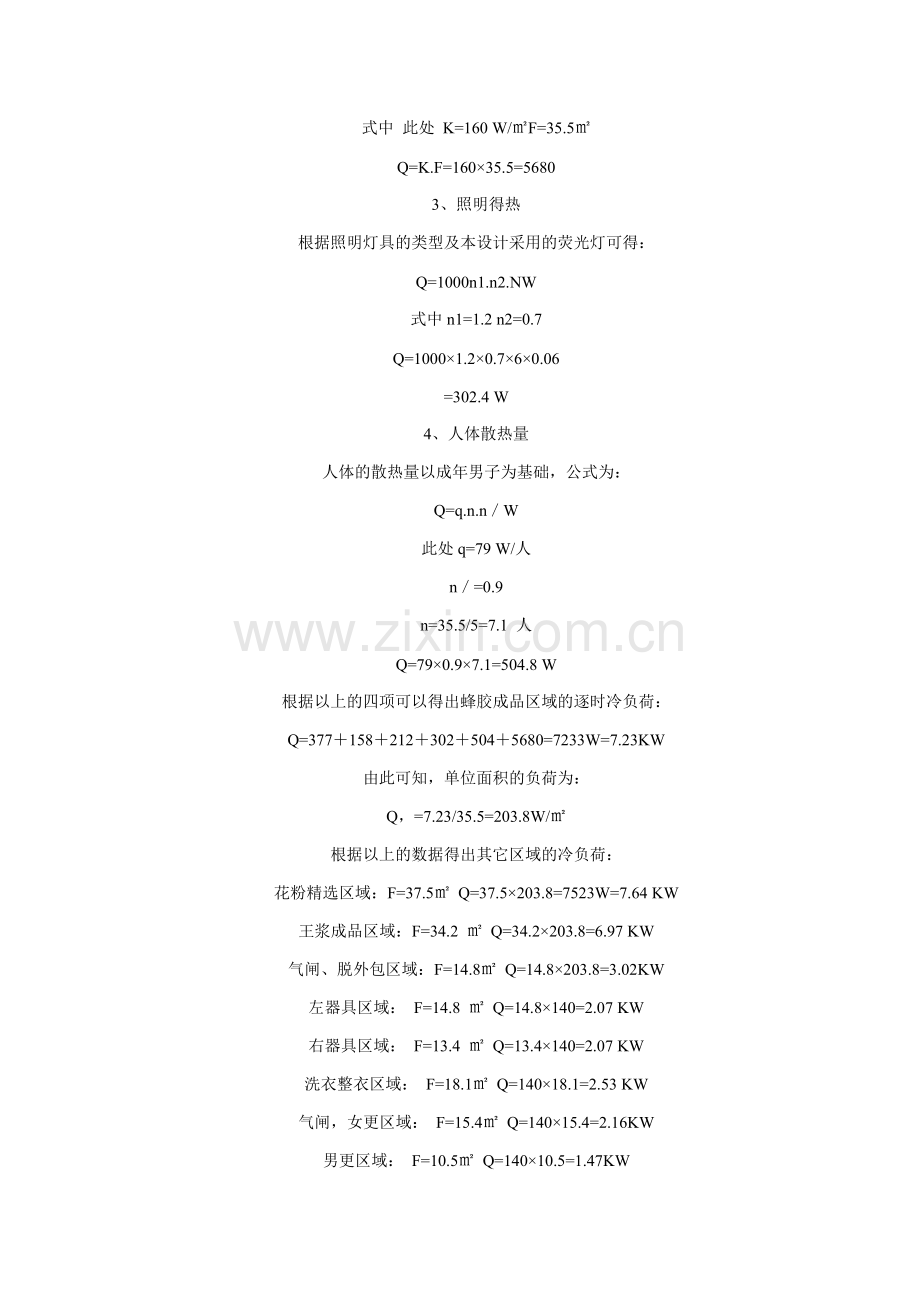

　　式中 此处 K=160 W/㎡F=35.5㎡
　　Q=K.F=160×35.5=5680
　　3、照明得热
　　根据照明灯具的类型及本设计采用的荧光灯可得：
　　Q=1000n1.n2.NW
　　式中n1=1.2 n2=0.7
　　Q=1000×1.2×0.7×6×0.06
　　=302.4 W
　　4、人体散热量
　　人体的散热量以成年男子为基础，公式为：
　　Q=q.n.n／W
　　此处q=79 W/人
　　n／=0.9
　　n=35.5/5=7.1 人
　　Q=79×0.9×7.1=504.8 W
　　根据以上的四项可以得出蜂胶成品区域的逐时冷负荷：
　　Q=377＋158＋212＋302＋504＋5680=7233W=7.23KW
　　由此可知，单位面积的负荷为：
　　Q，=7.23/35.5=203.8W/㎡
　　根据以上的数据得出其它区域的冷负荷：
　　花粉精选区域：F=37.5㎡ Q=37.5×203.8=7523W=7.64 KW
　　王浆成品区域：F=34.2 ㎡ Q=34.2×203.8=6.97 KW
　　气闸、脱外包区域：F=14.8㎡ Q=14.8×203.8=3.02KW
　　左器具区域： F=14.8 ㎡ Q=14.8×140=2.07 KW
　　右器具区域： F=13.4 ㎡ Q=13.4×140=2.07 KW
　　洗衣整衣区域： F=18.1㎡ Q=140×18.1=2.53 KW
　　气闸，女更区域： F=15.4㎡ Q=140×15.4=2.16KW
　　男更区域： F=10.5㎡ Q=140×10.5=1.47KW
　　走廊区域： F=47.3㎡ Q=140×47.3=6.62KW
　　气闸区域：F=7.2 ㎡ Q=203.8×7.2=1.47KW
　　检验内包区域：F=31 ㎡ Q=203.8×31=6.32KW
　　灌装区域： F=43.4㎡ Q=200.8×43.4=8.85KW
　　储瓶区域： F=24.6 ㎡ Q=200.8×24.6=5.01KW
　　浓缩过滤区域：F=23.1 ㎡ Q=200.8×23.1=4.71KW
　　总的冷负荷为
　　Q总=68.14 KW
　　5、散湿量的计算：
　　夏季空调散湿量主要为人体散湿量，采用同样的形式先计算蜂胶成品区域的散湿量，然后计算其它区域从而得出正个厂房洁净区的散湿量。
　　人体散量的计算可采用下式计算
　　W=0.001 g.n.n／ g/s
　　=0.001×83×0.9×7.1 g/s
　　=0.53 g/s
　　二、送风量的确定空调房间送风量的确定步骤可以分为：
　　1、确定送风温差；
　　2、在í—d 图上找出室内空气状态点N；
　　3、根据算出的Q和W求出热湿比ε=Q/W，再通过N点画出过程线ε；
　　4、根据所取定的送风温差△to求出送风温度to，to等温线与过程线ε的交点O即为送风状态点；
　　5、在í—d 图上找出iN 和iO 根据公式G=Q/（iN－iO），从而得出送风量。
　　新风量的计算：
　　求出热湿比ε=Q/W=7230/0.53
　　=13642
　　在焓湿图上找出iO，iN的值：
　　iO=36.2kj/kg
　　iN=45.2kj/kg
　　所以 蜂胶成品房间送风量为：G=7230/（45.2－36.2）
　　=0.81 kg/s=2430 m3/h.
　　由些可知道其它区域的送风量为：
　　花粉精选区域：G=7640/9=0.85 kg/s=2550 m3/h.
　　王浆成品区域：G=6970/ 9=0.78 kg/s=2340 m3/h.
　　气闸、脱外包区域：G=3020/9=0.34 kg/s=1020 m3/h.
　　左器具区域： G=2070/9=0.23 kg/s=690 m3/h.
　　右器具区域： G=2070/9=0.23 kg/s=690 m3/h.
　　洗衣整衣区域： G=2530/9=0.28 kg/s=840 m3/h.
　　气闸，女更区域： G=2160/9=0.28 kg/s=720 m3/h.
　　男更区域： G=1470/9=0.16 kg/s=480 m3/h
　　走廊区域： G=6620/9=0.74 kg/s=2220 m3/h
　　气闸区域：G=1470/9=0.16 kg/s=480 m3/h
　　检验内包区域：G=6320/9=0.70 kg/s=2100 m3/h
　　灌装区域： G=8850/9=0.98 kg/s=2940 m3/h
　　储瓶区域： G=5010/9=0.56 kg/s=1680 m3/h
　　浓缩过滤区域：G=4710/9=0.52 kg/s=1560 m3/h
　　由以上的计算结果可知：由蜂胶成品，花粉精选，王浆成品区域组成的系统2送风量为：G2=0.81+0.85+0.78=2.44㎏/s.而其它区域组成的系统1送负量为：G1=0.34+0.23+…+0.56+0.52=5.14㎏/s.
　　G1=5.14㎏/s=15420 m3/h
　　G2=2.44㎏/s=7320 m3/h
　　由以上数据可知系统1所要求的送风设备送风量为15000 m3/h，系统2所要求的送风设备送风量为8000 m3/h.洁净室内需送入一定量的新风量，对于非单向流洁净室新风量取总送风量的10～30%，及保证室内每人每小时的新风量不小于40 m3，此时新风量取比值为20%，由此可得系统1所需的新风量为3000 m3/h，系统2所需的新风量为1600 m3/h.能够满足要求。
　　三、空调风管及空调设备未端装置的选择1、空调风管的规格的确定可采用下面的原则：
　　净化空气调节系统，根据室内噪声级的要求，风管内风速宜按下列规定选用：
　　一、总风管为6～10米/秒。
　　二、无送、回风口的支风管为6～8米/秒。
　　三、有送、回风口的大风管为3～6米/秒。
　　根据以上的原则确定送、回风风管总管和支管的规格。
　　2、空调设备未端装置的选择
　　根据洁净度的要求，送风风口采用高效过滤器，高效过滤的选择可采用以下的原则：
　　F=Q/（3600v）
　　此处 v=1.1m/s 根据流量，分别确定高效过滤器的规格，高效过滤器的阻力一般为120Pa，选用空调设备时应考虑这点。
　　回风风口的规格可采用同样的方式，选型时室内回风口风口流速不应大于2 m/s，洁净走廊流速不应大于3 m/s，根据以上原则确定风口的尺寸大小。
　　四、气流组织对于洁净要求为10W级的洁净室的主要送风方式有顶送和上侧墙送风，在此处采用顶送送风的方式，主要回风方式有单侧墙下部布置回风口；走廊回风（走廊内均布回风口或端部集中回风）；顶部布置回风口（有粉尘和有害物质的洁净室除外），在此设计中室内采用单侧墙下部布置回风口。
