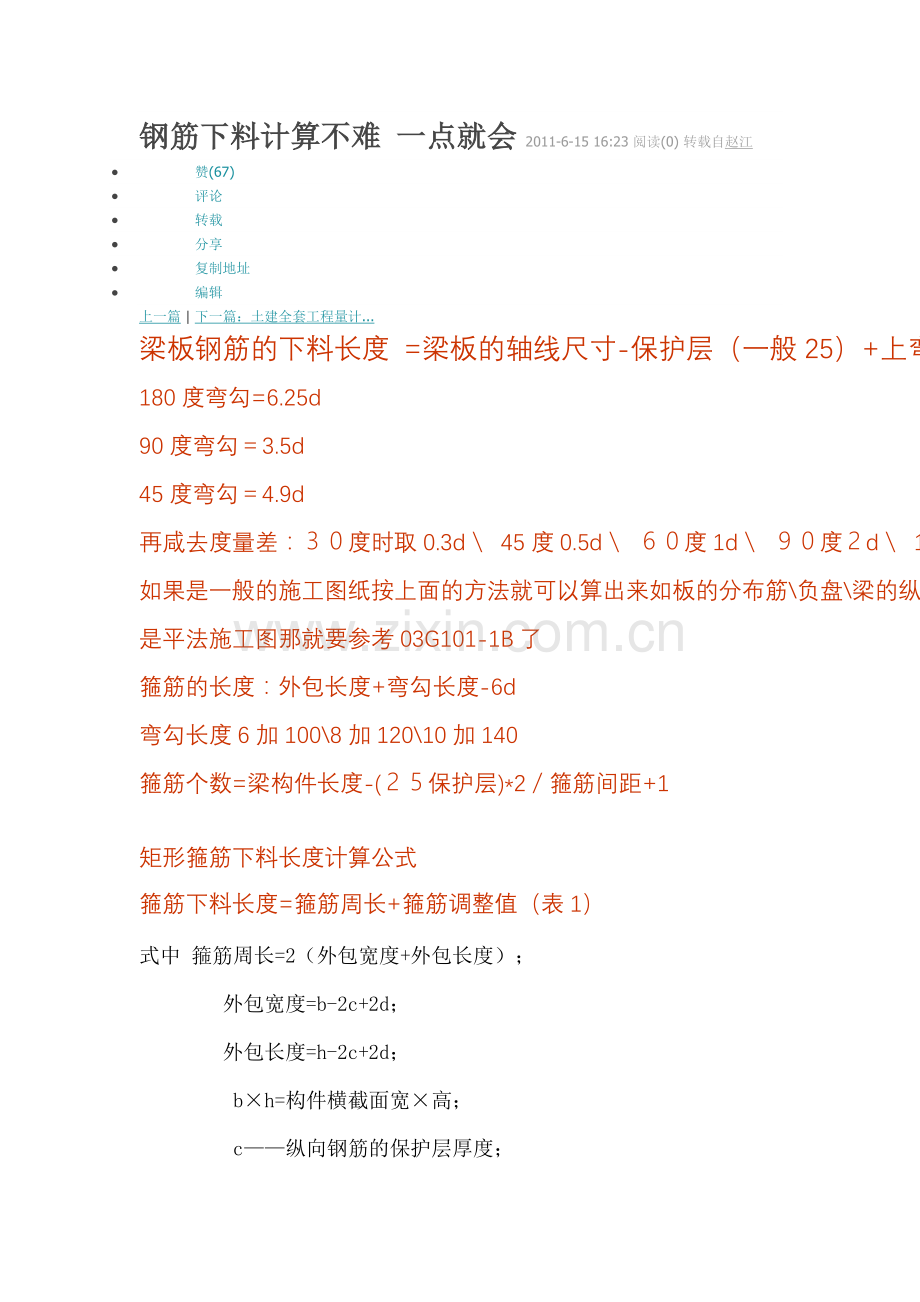

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸
180度弯勾=6.25d
90度弯勾＝3.5d
45度弯勾＝4.9d
再咸去度量差：３０度时取0.3d＼ 45度0.5d＼ ６０度1d＼ ９０度２d＼ 135度３d
如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了
箍筋的长度：外包长度+弯勾长度-6d
弯勾长度6加100\8加120\10加140
箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1

矩形箍筋下料长度计算公式
箍筋下料长度=箍筋周长+箍筋调整值（表1）
式中 箍筋周长=2（外包宽度+外包长度）；
    外包宽度=b-2c+2d；
    外包长度=h-2c+2d；
     b×h=构件横截面宽×高；
     c——纵向钢筋的保护层厚度；
     d——箍筋直径。
箍筋调整值见表1。

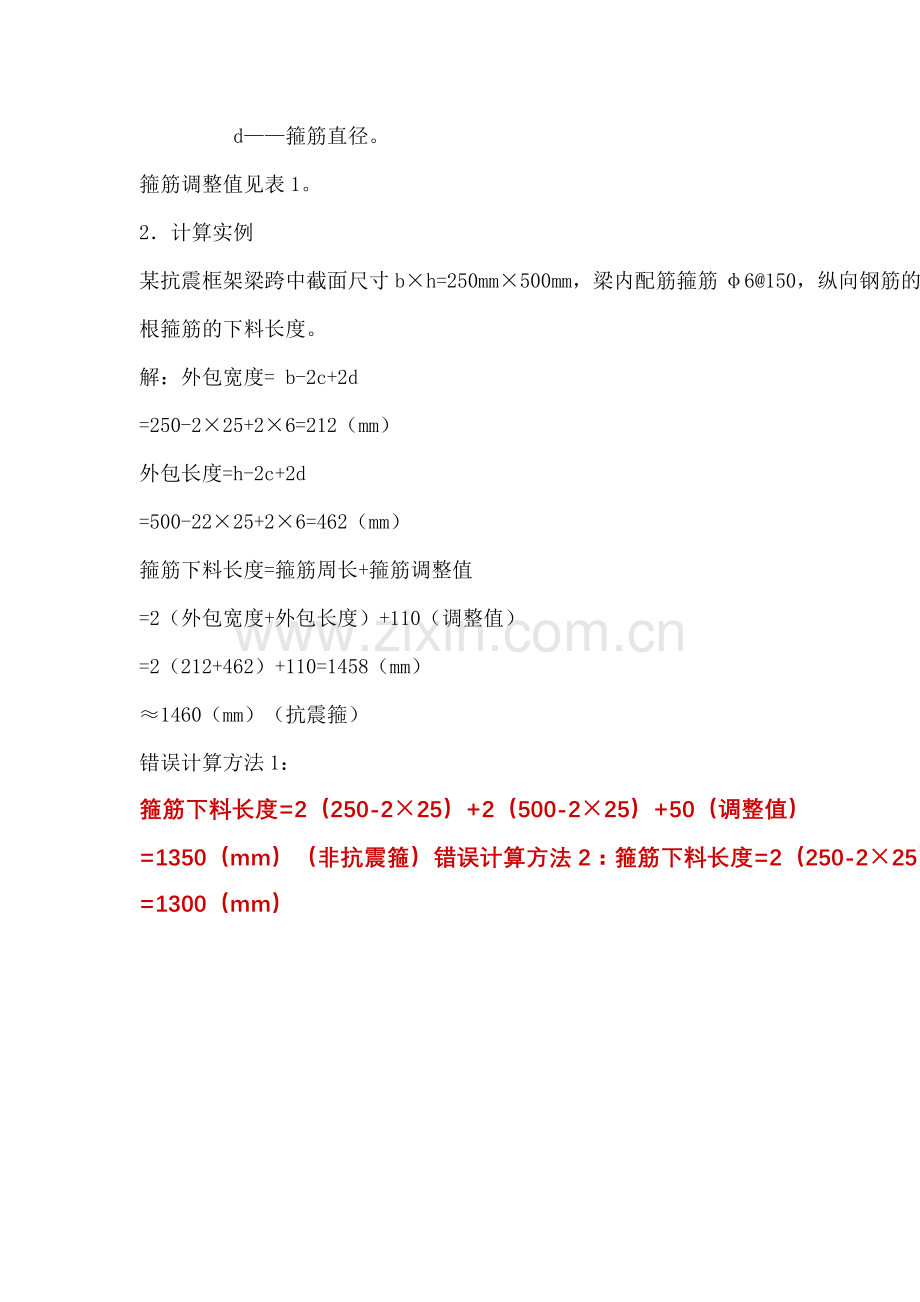

2．计算实例
某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
解：外包宽度= b-2c+2d
=250-2×25+2×6=212（mm）
外包长度=h-2c+2d
=500-22×25+2×6=462（mm）
箍筋下料长度=箍筋周长+箍筋调整值
=2（外包宽度+外包长度）+110（调整值）
=2（212+462）+110=1458（mm）
≈1460（mm）（抗震箍）
错误计算方法1：
箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）
=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）

  梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。
    譬如，当次梁的4面保护层均为25mm时，
    箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm；
    箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm；
    箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm；
    箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。

譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时，
    箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm；
    箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm；
    箍筋直径为圆12，我们有：箍筋总长＝2b+2h+58mm；
    箍筋直径为圆14，我们有：箍筋总长＝2b+2h+111mm。

譬如，当柱的保护层为30mm时，
    箍筋直径为圆8，我们有：箍筋总长＝2b+2h－28mm；
    箍筋直径为圆10，我们有：箍筋总长＝2b+2h+25mm；
    箍筋直径为圆12，我们有：箍筋总长＝2b+2h+78mm；
    箍筋直径为圆14，我们有：箍筋总长＝2b+2h+131mm。
