北京市某创优工程试验方案

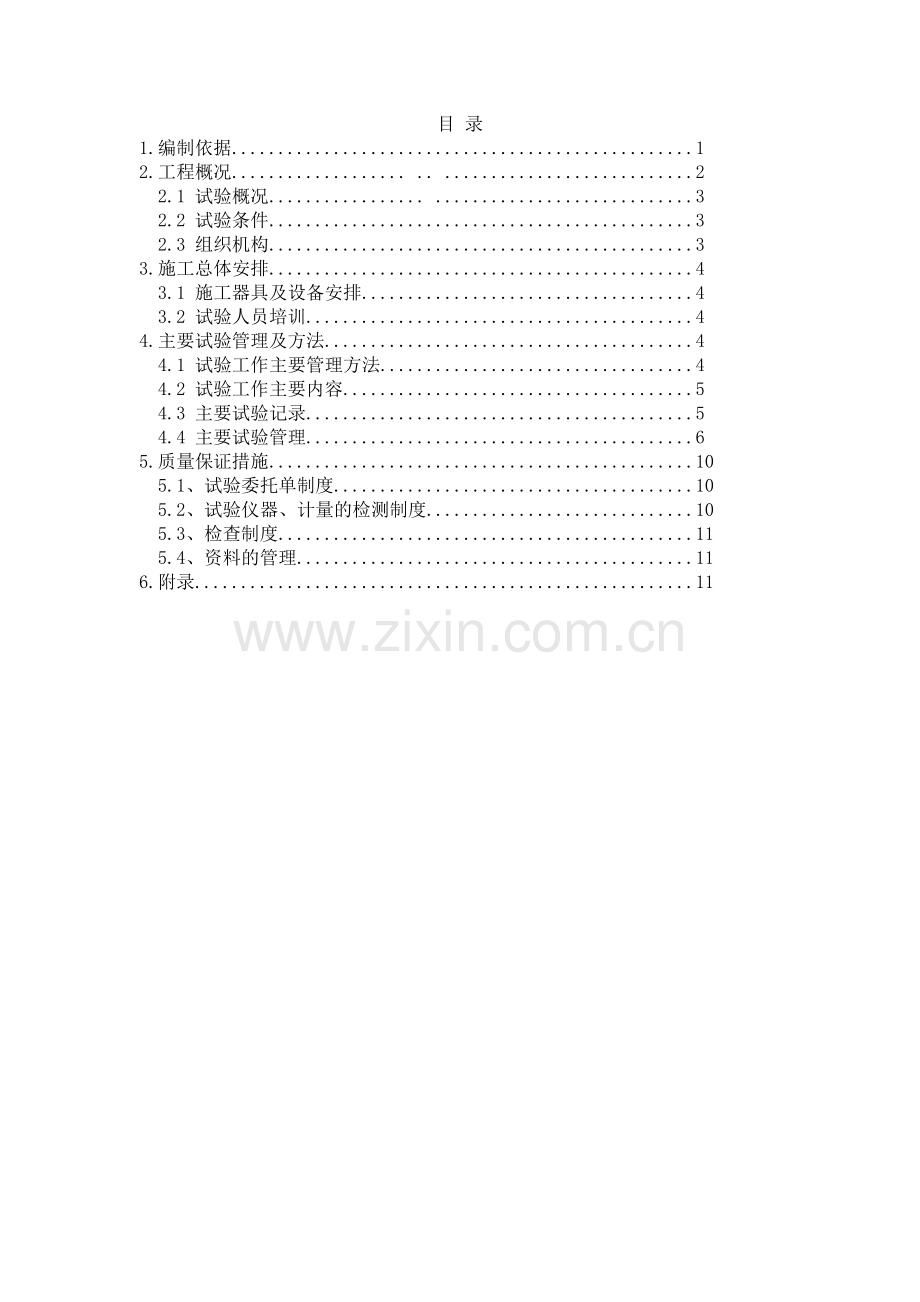

目 录
1.编制依据..................................................1
2.工程概况................... .. ...........................2
2.1 试验概况................. ............................3
2.2 试验条件..............................................3
2.3 组织机构..............................................3
3.施工总体安排..............................................4
3.1 施工器具及设备安排....................................4
3.2 试验人员培训..........................................4
4.主要试验管理及方法........................................4
4.1 试验工作主要管理方法..................................4
4.2 试验工作主要内容......................................5
4.3 主要试验记录..........................................5
4.4 主要试验管理..........................................6
5.质量保证措施..............................................10
5.1、试验委托单制度.......................................10
5.2、试验仪器、计量的检测制度.............................10
5.3、检查制度.............................................11
5.4、资料的管理...........................................11
6.附录......................................................11
1.编制依据
序号
有关标准及规范
1
《水泥取样方法》GB175-1999
2
《普通混凝土用砂质量标准及检验方法》JGJ52-92
3
《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-92
4
《混凝土结构工程施工及验收规范》GB50204-2002
5
《地下防水工程施工及验收规范》GB50208-2002
6
《钢材力学及工艺性能试验取样规定》
HRB335
GB1499-1998
HPB235
GB13013-91
7
《钢筋机械连接通用标准》GB50204-2002
8
《混凝土外加剂》GB8087-1997
9
《混凝土膨胀剂》JC476-92
10
《屋面工程技术规范》GB50207-2002
11
《建筑装饰工程施工及验收规范》GB50210-2001
12
《京建科1999-230 号》文件
13
京建质(2000)518 号文件关于见证试验规定
14
《建筑工程资料管理规程》(DBJ01-51-2003)。
15
《民用建筑工程室内环境污染控制规范》(GB50325-2001)
2.工程概况
工程名称
北京**新城7#楼
建筑面积
9384.49m2
建设单位
北京***房地产开发有限公司
监理单位
广州**工程监理有限公司
施工单位
**建设开发总公司
见 证 人
***
试验室名称
见证试验
北京***建筑工程检测所
普通试验
北京***建筑工程检测所
试验百分率
见证试验
30%
普通试验
70%
2.1 试验概况
本工程为全现浇剪力墙结构,建筑面积9384.49m2,地下1层,地上8.5~9.5层。混凝土工程量为:3400m3;结构工程全部采用预拌混凝土。筏片基础底板和墙体混凝土强度等级均为C30,各层顶板混凝土强度等级均为C25;二次结构的混凝土构造柱、圈梁混凝土强度等级为C20。基础底板及地下室外墙采用防水混凝土结构自防水和卷材防水层双重做法;防水混凝土的抗渗等级为S6,掺膨胀剂HEA-1;卷材防水层采用聚合物改性沥青防水卷材(SBS聚酯胎Ⅰ型4mm厚)。钢筋用量为680吨;直径Φ≥18的水平钢筋钢筋采用剥肋滚轧直螺纹钢筋接头;直径16≤Φ<22的竖向钢筋采用电渣压力焊接头;其它规格的钢筋采用绑扎搭接。屋面采用双层SBS 聚酯胎Ⅰ型聚合物改性沥青防水卷材;卫生间采用聚氨酯涂膜防水层。
2.2 试验条件
2.2.1 混凝土标养护室:养护温度20±2℃,相对湿度95%以上。
2.2.2 操作间:室温≥10℃,自然湿度。
2.3 组织机构
成立试验管理小组,组长:施荣芳;副组长:王卫明、江建锋;组员:各分包单位专业工长、材料员、资料员、试验员。
施荣芳:审核《施工试验方案》,领导试验工作全面开展。
王卫明:编制《施工试验方案》,具体负责项目试验工作,监督、检查试验工作的运行,验收试验结果和参加有见证试验。
江建锋:负责对试验全过程的监督、检查、控制。
工 长:负责过程检验的监控,及时办理过程试验委托单,配合试验取样。
材料员:负责提供进入施工现场原材的材质单,及时办理试验委托,并对物资进行标识。
试验员:负责所有施工试验的取样、制作、养护、送检及办理各种试验委托等工作,并对现场试验室进行日常管理。
资料员:负责试验资料收集、整理、归档。
3.施工总体安排
3.1 施工器具及设备安排
在施工现场建立20m2 的试验室,为本工程标准养护室及操作间,配备如下试验器具及设备:
序号
名称
单位
数量
1
混凝土振动台
台
1
2
天平(1000克)
架
1
3
温、湿度控制仪
台
1
4
混凝土试模
组
10
5
混凝土抗渗试模
组
2
6
砂浆试模
组
5
7
环刀
个
10
8
混凝土坍落度筒
个
2
3.2 试验人员培训
试验员必须持证上岗,辅助试验人员应具备相关的试验知识,项目部试验管理员每月对试验员进行一次试验专业技术知识的培训。
4.主要试验管理及方法
4.1 试验工作主要管理方法
试验员负责所有施工试验及进场原材料的复试,但必须接受项目经理部试验管理员的监督;北京城乡建设委员会文件京建质[2000]578 号《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》关于有见证取样和送检制度工地范围内的项目的试验取样、制样,必须有建设(监理)单位的见证人和项目经理部试验管理员及试验员共同参加,项目经理部试验管理员必须督促执行项目经理部按照有关规定与建设(监理)单位共同制定的有见证取样和送检计划。试验员负责依照现行规范或建设(监理)的要求进行所有的施工试验及进场原材料的复试,及时反馈试验结果,并向项目技术质量部报验,最后由资料员将一式三份原件整理后归档。详见附录一(物资进场检验流程图)、附录二(施工试验流程图)。
4.2 试验工作主要内容
根据本工程的实际情况,主要试验内容如下:
4.2.1 混凝土试件取样、成型、养护、送检。
4.2.2 砌筑砂浆试件取样、成型、养护、送检。
4.2.3 土工击实试验取样、送检。
4.2.4 回填土干密度取样、送检。
4.2.5 钢筋连接取样、送检。
4.2.6 钢筋原材料进场取样、送检。
4.2.7 水泥原材料进场取样、送检。
4.2.8 砂、石原材料进场取样、送检。
4.2.9 混凝土配合比的申请。
4.2.10 防水材料进场取样、送检。
4.2.11 混凝土坍落度测试。
4.3 主要试验记录
4.3.1 标准养护室温度、湿度记录。
4.3.2 混凝土试块制作记录。
4.3.3 砂浆试块制作记录。
4.3.4 回填土干密度试验记录。
4.3.5 钢筋连接取样记录。
4.3.6 钢筋原材料取样记录。
4.3.7 水泥试验取样记录。
4.3.8 砂、石试验取样记录。
4.3.9 砌块试验取样记录。
4.3.10 防水材料试验取样记录。
4.3.11 混凝土坍落度测试记录。
4.3.12 大气温度记录。
4.3.13 各种试验委托单。
4.4 主要试验管理
4.4.1 钢筋工程
包括钢筋原材复试、钢筋施工过程中的钢筋连接试验。
4.4.1.1 钢筋原材
a.根据本工程施工进度,在钢筋进场时,核对所有钢筋同所需钢筋是否一致,对钢筋出厂质量合格证进行验收和进场钢筋的外观质量检查,并核对钢筋所挂炉牌是否同合格证一致,同时根据混合批和取样标准进行取样。采取见证取样时,见证取样的数量不少于总数的30%,钢筋复试合格后,方可下料施工。
b.钢筋出厂质量合格证的验收:钢筋出厂质量合格证包括:品种、规格、数量、机械性能(屈服点、抗拉强度、冷弯,延伸率)、化学成分(碳、磷、硅、锰、硫、钒)的数据及结论、出厂日期、检验部门印章、合格证的编号。
c.进场钢筋的外观质量检查:钢筋应逐批检查钢筋表面是否有裂纹、折叠、结疤、耳子等缺陷,带肋钢筋表面标志是否清晰明了,标志牌上强度级别、厂名、直径等是否齐全。
d.钢筋取样:钢筋取样应以同厂别、同炉号、同规格、同一进场时间每60 t 为一验收批,不足60t 时,也按一验收批计算。混合批应满足以下两个条件,①各炉间的含碳量不超过0.02%,②各炉间含锰量不超过0.15%;方可作为一个验收批,每60t 为一验收批,不足60t 时,也按一验收批计算;每一验收批中取样一组,试件从两根钢筋中截取,每一根钢筋截取一根拉伸、一根冷弯,试件在每根钢筋端头不小于500mm 处截取。
e.如果出现以下情况,必须做化学成份检验。无出厂证明书或钢种、钢号不明的;有焊接要求的进口钢筋;在加工过程中,发生脆断,焊接性能不良和机械性能显著不正常的。
4.4.1.2 钢筋连接试验
本工程直径16≤Φ<22 的竖向钢筋采用电渣压力焊接头;直径Φ≥18 的水平钢筋采用剥肋滚轧直螺纹钢筋接头;其它规格的钢筋采用绑扎搭接。钢筋接头应分层分部位按要求取样,有见证取样不少于30%。
◆直螺纹钢筋接头包括:
a.工艺检验:
在正式施工前,按同批钢筋、同种机械连接形式的接头试件不少于3 根,同时对应截取接头试件的母材,进行抗拉强度试验。
b.现场检验:
同一施工条件下采用同一批材料的同等级、同行式、同规格的接头≤500 个为验收批。每一验收批必须在工程结构中随机截取3 个试件做单项拉伸试验。
◆钢筋电渣压力焊接头包括:
a.班前焊(工艺性能试验):
在正式焊接施工前按同一焊工、同批钢筋、同焊接形式取模试件一组,每组取3 个试件作拉力试验。
b.现场检验:
以每一楼层或施工段中同级别钢筋接头≤300 个接头为一验收批。每一验收批从成品中随机切取3 个接头进行拉伸试验。
4.4.2 混凝土工程
4.4.2.1 混凝土坍落度测试:本工程全部采用预拌混凝土,待混凝土运至指定卸料地点后,试验人员应进行混凝土坍落度测试,做到每车必试,并做好记录。
4.4.2.2 混凝土试块的取样、制作和养护
4.4.2.3 试块留置要求如下:
◆普通混凝土
a、混凝土抗压强度试验以同一混凝土强度等级,同一配合比,同种原材料:每拌制100盘且不超过100m3;取样不得少于一次;每一工作台班、每一现浇楼层,同一配合比的混凝土,取样不得少于一次;每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数①用于顶板拆模砼试块每段一组、②用于结构实体检验的同强度等级砼试块不宜少于10 组且不应少于3 组、③墙体达到7.5Mpa 的砼试块每段1 组。
b、冬期施工还应留置,转常温试块和临界强度试块。
c、对预拌砼,当一个分项工程连续供应相同配合比的砼量大于1000m3 时,其交货检验的试样,每200m3 砼取样不得少于一次。
d、取样方法:在混凝土浇筑地点随机取样制作;每组试件所用的拌和物应从同一车运送的混凝土中取出,应在卸料过程中卸料量的1/4—3/4 之间取样,每个试样量应满足混凝土质量检验项目所需用量的1.5 倍,但不少于0.02m3。
◆抗渗混凝土
a.同一混凝土强度等级、抗渗等级,同一配合比,每单位工程不得少于两组抗渗试块(每组六个试件)。
b.连续浇筑混凝土每500 m3应留置一组抗渗试件,且每单位工程不得少于2 组。
c.留置抗渗试件的同时需留置抗压强度试件并应取自同一盘混凝土拌合物中;取样方法同普通混凝土。
◆结构实体检验用同条件养护试件
a、同条件养护试件所对应的结构部位,应由监理(建设)、施工等各方共同送定;
b、对混凝土结构工程中的各混凝土强度等级,均应留置同条件养护试件。
c、同一强度等级的同条件养护试件,其留置的数量应根据混凝土工程量和重要性确定,不宜少于10 组,且不应少于3 组。
4.4.2.4 试块的取样、制作及养护
a、混凝土试块的取样应在混凝土浇筑点(入模前)。
b、采用标准养护的试件成型后应覆盖表面,以防止水分蒸发,并在温度为20±5℃情况下静置一昼夜至二昼夜,然后编号拆模。拆模后的试件立即放在温度20±2℃,湿度95%以上的标养室中养护,在标养室内的试件应放在架上,彼此间隔为10~20mm。
c、同条件养护试件拆模后,用350mm(宽)×350mm(厚)×250mm(高)钢筋笼子装好,放置在靠近相应结构构件部位的适当位置,采取以结构相同的养护方法。
◆必试项目:普通混凝土:稠度、抗压强度;抗渗混凝土:稠度、抗压强度、抗渗等级。
4.4.3、防水工程
本工程地下防水和屋面采用SBS 复合胎(Ⅰ型)聚合物改性沥青防水卷材,卫生间采用聚氨脂涂膜防水。
4.4.3.1 聚合物改性沥青防水卷材(SBS 复合胎Ⅰ型)
a、取样:以同一生产厂的同一品种、同一等级的产品,大于1000 卷抽5 卷,100~499 卷抽4 卷,100 卷以下抽2 卷,进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中,任取一卷做物理性能检验。将试样卷材切除距外层卷头2500mm 顺纵向截取长600mm的2 块全幅卷材送试,一块作物理性能检验用,另一块备用。
b、必试项目:拉力、撕裂强度、不透水性、低温柔度、耐热度。
4.4.3.2 聚氨脂防水涂料
取样:甲、乙组的聚氨脂以同一生产厂每≤5t 为一验收批,样品总重为2Kg。取样方法:搅拌均匀后,装入干燥的样品容器中,样品容器应留有约5cm 的空隙,密封并做好标志。必试项目:断裂延伸率、拉伸强度、不透水性、低温柔性。
4.4.4.回填土工程
4.4.4.1 土方正式回填前,取原土样50Kg(密封)保持自然含水率,送至试验室进行标准击实试验,确定土样最大干密度和最佳含水率,以此作为控制回填土质量指标。
4.4.4.2 回填土施工过程中,现场试验人员按取点布置图取样、编号、取土后连同环刀一并送试。
4.4.4.3 对于每层回填土的质量检验,一般采用环刀法取样测定土的干密度,算出土的密实度,为了保证回填土的密实度达到标准,其铺厚应控制在250~300 ㎜之间,并采用分层夯填。
4.4.4.4 取样数量:基槽每10—20m 应少于1 个检验点,但不少于1 点;取样部位在每层压实后的下半部。
4.4.4.5 填土压实后的干密度应友90%以上符合设计要求,其余10%的最低值与设计值之差,不得大于0.08T/m3,且不应集中。试验结果出来后,立即通知质检员,对试验合格的土层,允许继续回填。对试验不合格的土层,必须重新压实,并再次试验,直至合格。
4.4.4.6 必试项目:干密度、含水量。
4.4.5 砌筑砂浆工程
4.4.5.1 内隔墙砌筑以同一砂浆强度等级,同一配合比,同种原材料每一楼层或250m2砌体(基础砌体可按一个楼层计)为一个取样单位,每取样单位标准养护试块的留置不得少于一组(每组6 块)。
4.4.5.2 必试项目:稠度、抗压强度。
4.4.6 加气混凝土砌块
同品种、同规格、同等级的砌块,以1000 块为一验收批,不足1000 块也按一批计。从尺寸偏差与外观检验合格的砌块中,随机抽取砌块,制作3 组试件进行立方体立方体抗压强度试验,制作3 组试件做干体积密度检验。
4.4.7 塑钢门窗
其检验和试验报告由法定检测单位出具。
4.4.8 室内环境污染控制
土壤氡检测和室内环境污染物浓度检测其试验报告由法定检测单位出具。
4.4.9 有见证试验
依据京建法[2000]578 号《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》,本工程有见证试验的项目如下:
◆用于承重结构的混凝土试块;
◆用于承重结构的钢筋和连接接头试件;
◆用于拌制混凝土和砌筑砂浆的水泥;
◆用于承重结构的砼中使用的掺加剂;
◆地下、屋面、厕浴间使用的防水材料;
◆用于结构实体检验的砼同条件试块;
◆单位工程有见证取样和送检次数不得少于试验总次数的30%。试验总次数在10 次以下的不得少于2 次。见证人员应经市建委统一培训考试合格并取得“见证人员岗位资格证书”后,方可上岗。
5.质量保证措施
5.1、试验委托单制度
在办理试验手续时,委托单必须认真填写。原材复试由技术部根据进场材料的性能,填写好委托单,委托现场试验室进行取样试验。施工试验由工程部专业工长根据施工情况填写试验委托单,委托现场试验室进行取样试验。现场试验室根据委托单的要求,及时进行取样送检。
5.2、试验仪器、计量的检测制度
所有的试验仪器、计量都应进行检测,只有检测合格并在检测有效期内的仪器、计量方可使用。如果需要其它的试验、计量仪器,试验室及时提出申请,经项目技术质量部审核同意外借或购买,并保证在检测有效期内,方可使用。试验室负责对各种仪器设备的维护和保养。
5.3、检查制度
项目技术质量部对现场试验室进行管理,每月对试验室的工作进行二次检查,检查内容有:试验设备的检测、各种试验台帐、试验室的管理、养护箱的养护条件。
5.4、资料的管理
试验员同步建立各种试验台帐,作好试验记录。及时到试验室取回试验报告,并将试验结果反馈给各相关部门。将试验报告一式三份交给资料员,由资料员进行归档。需要借阅的可向资料员办理借阅。物资部根据试验结果,作好现场材料标识,未按照规定进行复试的料不能用于工程上。
6.附录
◆ 进场物资试验流程图
◆ 施工试验流程图
◆ 工程试验计划
1.混凝土结构工程施工试验计划
施工部位
混凝土强度等级
混凝土量(m3)
试验组数
见证组数
拆模试块组数
结构实体检验用同条件养护试件组数600°d
检验混凝土受冻临界强度试块组数
抗渗混凝土试件组数
转常温试件组数
基础垫层
C10
115
2
1
-
-
1
-
1
基础底板
C30S6
720
8
3
-
1(见证)
1
2
1
地下室
外墙
C30
102
2
1
1
1(见证)
-
1
-
内墙
C30
172
2
1
1
1(见证)
-
-
-
B段梁
C30
6
1
-
1
-
-
-
-
A段梁
C30
6
1
-
1
-
-
-
-
B段顶板
C25
85
1
1
1
-
-
-
-
A段顶板
C25
85
1
-
1
1(见证)
-
-
-
一层
B段墙
C30
68
1
-
1
-
-
-
-
B段梁
C30
1
1
1
1
-
-
-
-
B段顶板
C25
60
1
-
1
1(见证)
-
-
-
A段墙
C30
68
1
-
1
-
-
-
-
A段梁
C30
1
1
1
1
-
-
-
-
A段顶板
C25
60
1
1
1
1(见证)
-
-
-
二层
B段墙
C30
68
1
-
1
-
-
1
-
B段梁
C30
1
1
-
1
1(见证)
-
-
-
B段顶板
C25
60
1
1
1
-
-
-
-
A段墙
C30
68
1
-
1
-
-
-
-
A段梁
C30
1
1
-
1
-
-
-
-
A段顶板
C25
60
1
-
1
1(见证)
-
-
-
三层
B段墙
C30
68
1
1
1
-
B段梁
C30
1
1
-
1
1(见证)
B段顶板
C25
60
1
1
1
-
A段墙
C30
68
1
-
1
-
-
-
-
A段梁
C30
1
1
1
1
-
-
-
-
A段顶板
C25
60
1
-
1
1(见证)
-
-
-
四层
B段墙
C30
68
1
1
1
-
-
-
-
B段梁
C30
1
1
-
1
1(见证)
-
-
-
B段顶板
C25
60
1
-
1
-
-
-
-
A段墙
C30
68
1
-
1
1(见证)
-
-
-
A段墙
C30
68
1
1
1
-
-
-
-
A段顶板
C25
60
1
-
1
-
-
-
-
五层
B段墙
C30
68
1
-
1
1(见证)
-
-
-
B段梁
C30
1
1
-
1
-
-
-
-
B段顶板
C25
60
1
-
1
-
-
-
-
A段墙
C30
68
1
1
1
-
-
-
-
A段梁
C30
1
1
-
1
1(见证)
-
-
-
A段顶板
C25
60
1
1
1
-
-
-
-
六层
B段墙
C30
68
1
-
1
-
-
-
-
B段梁
C30
1
1
1
1
1(见证)
-
-
-
B段顶板
C25
60
1
-
1
-
-
-
-
A段墙
C30
68
1
-
1
-
-
-
-
A段梁
C30
1
1
-
1
-
-
-
-
A段顶板
C25
60
1
-
1
1(见证)
-
-
-
七
层
B段墙
C30
68
1
1
1
-
-
-
-
B段梁
C30
1
1
-
1
-
-
-
-
B段顶板
C25
60
1
1
1
1(见证)
-
-
-
A段墙
C30
68
1
-
1
1(见证)
-
-
-
A段梁
C30
1
1
1
1
-
-
-
-
A段顶板
C25
60
1
-
1
-
-
-
-
八
层
B段墙
C30
68
1
-
1
1(见证)
-
-
-
B段梁
C30
1
1
-
1
-
-
-
-
B段顶板
C25
60
1
-
1
-
-
-
-
A段墙
C30
68
1
1
1
-
-
-
-
A段梁
C30
1
1
-
1
-
-
-
-
A段顶板
C25
60
1
1
1
1(见证)
-
-
-
九
层
B段墙
C30
68
1
-
1
-
-
-
-
B段梁
C30
1
1
1
1
-
-
-
-
B段顶板
C25
60
1
-
1
1(见证)
-
-
-
A段墙
C30
30
1
-
1
-
-
-
-
A段墙
C30
30
1
-
1
1(见证)
-
-
-
A段梁
C30
1
1
1
1
-
-
-
-
十层
B段墙
C30
30
1
1
1
-
-
-
-
B段梁
C30
1
1
-
1
-
-
-
-
B段顶板
C25
37
1
-
1
1(见证)
-
-
-
电
机
房
A段墙
C30
18
1
-
1
-
-
-
-
A段梁
C30
1
1
-
1
1(见证)
-
-
-
A段顶板
C25
15
1
1
1
-
-
-
-
B段墙
C30
18
1
1
1
-
-
-
-
B段梁
C30
1
1
-
1
-
-
-
-
B段顶板
C25
15
1
-
1
1(见证)
-
-
-
2.钢筋原材试验计划
序号
取样部位
试验项目
规格
取样数量
见证数量
备注
1
地基与基础
拉伸、弯曲
Q235 6.5
1 组
/
0.75t
2
地基与基础
拉伸、弯曲
Q235 8
1 组
/
11.3t
3
地基与基础
拉伸、弯曲
HRB400 8
1 组
/
6.4t
4
地基与基础
拉伸、弯曲
Q235 10
1组
1组
18.2t
5
地基与基础
拉伸、弯曲
HRB400 10
1组
/
5.4t
6
地基与基础
拉伸、弯曲
HRB335 12
1组
1组
34.1t
7
地基与基础
拉伸、弯曲
HRB400 12
1组
/
8.4t
8
地基与基础
拉伸、弯曲
HRB335 14
1组
1组
15.2t
9
地基与基础
拉伸、弯曲
HRB335 16
1组
1组
20t
10
地基与基础
拉伸、弯曲
HRB400 16
1组
/
0.95t
11
地基与基础
拉伸、弯曲
HRB335 18
1组
/
7t
12
地基与基础
拉伸、弯曲
HRB400 18
2组
1组
69.2t
13
地基与基础
拉伸、弯曲
HRB335 20
1组
1组
5.9t
14
地基与基础
拉伸、弯曲
HRB400 20
1组
/
3.0t
15
地基与基础
拉伸、弯曲
HRB335 22
1组
1
0.17t
16
地基与基础
拉伸、弯曲
HRB400 22
1组
/
0.12t
17
地基与基础
拉伸、弯曲
HRB335 25
1组
1组
1.1t
18
主体结构
拉伸、弯曲
Q235 6.5
1组
/
3.05t
19
主体结构
拉伸、弯曲
Q235 8
1组
1组
49.7t
20
主体结构
拉伸、弯曲
HRB400 8
1组
/
25t
21
主体结构
拉伸、弯曲
Q235 10
1组
/
38.4t
22
主体结构
拉伸、弯曲
HRB335 12
1组
1组
28.7t
23
主体结构
拉伸、弯曲
HRB400 12
1组
1组
51.8t
24
主体结构
拉伸、弯曲
HRB335 14
1组
/
20.7t
25
主体结构
拉伸、弯曲
HRB335 16
1组
/
9.8t
26
主体结构
拉伸、弯曲
HRB335 18
1组
1组
12.1t
27
主体结构
拉伸、弯曲
HRB335 20
1组
1组
3.3t
28
主体结构
拉伸、弯曲
HRB335 22
1组
/
0.16t
3.直螺纹连接试验计划
部位
钢筋规格
接头数量
试验组数
见证数量
备注
基础底板
18
1450
3
1
20
18
1
1
4.电渣压力焊连接试验计划
部位
钢筋规格
接头数量
试验组数
见证数量
备注
地下室
16
358
4
2
18
180
2
1
一层
16
260
1
18
180
1
二层
16
260
1
1
18
180
1
三层
16
260
1
1
18
180
1
四层
16
160
1
1
五层
16
160
1
六层
16
160
1
1
七层
16
160
1
八层
16
160
1
九层
16
200
1
1
5.防水材料试验计划
部位
品种
数量(m2)
试验组数
见证组数
备注
基础底板
4mm厚SBS改性沥青
998
1
1
地下室外墙
4mm厚SBS改性沥青
1420
2
1
屋面
4mm厚SBS改性沥青
1100
2
1
6.回填土干密度试验
部位
种类
数量(mm3)
试验组数
备注
肥槽回填
2:8灰土、素土
3810
1
根据取样布点图按每20cm一层取样
7.二次结构混凝土、砌筑砂浆
部位
种类
强度等级
试验组数
见证组数
备注
地下室隔墙
砂浆
M5
1组
-
水泥砂浆
一层至顶层
M5
11组
-
混合砂浆
地下室至顶层
混凝土
C20
12组
4组
600℃天留3组(见证)
8.装修装饰工程试验
名称
规格
数量
试验组数
见证组数
备注
水泥
P.o32.5
498t
3
1
砂
中砂
1396t
3
-
碎石
5—25mm
16.9t
1
-
陶粒砌块
390×190×160、390×190×180
186m3
2
-
MU7.5
加气砼砌块
600×180×200、600×200×200
296m3
14
-
MU2.5
9.防水涂料
用于卫生间防水施工,具体做法及试验取样另详厂家技术规程。
防水涂料取样试验计划
交货产品的桶数
取样数
2-10
2
11-20
3
21-35
4
36-50
5
51-70
6
71-90
7
91-125
8
126-160
9
注:此后每增加50 桶取样增加1 桶
10.土壤氡浓度检测
建筑类别
比值判定
强制性标准
Ⅰ类
A<3
工程设计中可不采取防氡措施(也可采取防氡措施)
3≤A<5
工程设计中除采取建筑物内地面抗开裂措施外,还必须按现行国家标准
《地下工程防水技术规范》中的一级防水要求,对基础进行处理。
A≥5
工程设计中除按以上规定进行防氡处理外,还应按国家标准《新建低层
住宅建筑设计与施工中氡控制导则》GB/T17785—1999 的有关规定,
采取综合建筑构造措施。应进行工程地点土壤中的镭-226、钍-232、
钾-40 的比活度测定。当内照射指数大于1.0 或外照射指数大于1.3
时,工程地点土壤不得作为回填土使用。
11.室内环境污染物浓度检测
民用建筑工程室内环境污染物浓度限量
污染物
Ⅰ类民用建筑工程
Ⅱ类民用建筑工程
氡(Bq/m3)
≤200
≤400
游离甲醛(mg/m3)
≤0.08
≤0.12
苯(mg/m3)
≤0.09
≤0.09
氨(mg/m3)
≤0.2
≤0.5
TVOC(mg/m3)
≤0.5
≤0.6
展开阅读全文
