车身修理技术要求.doc

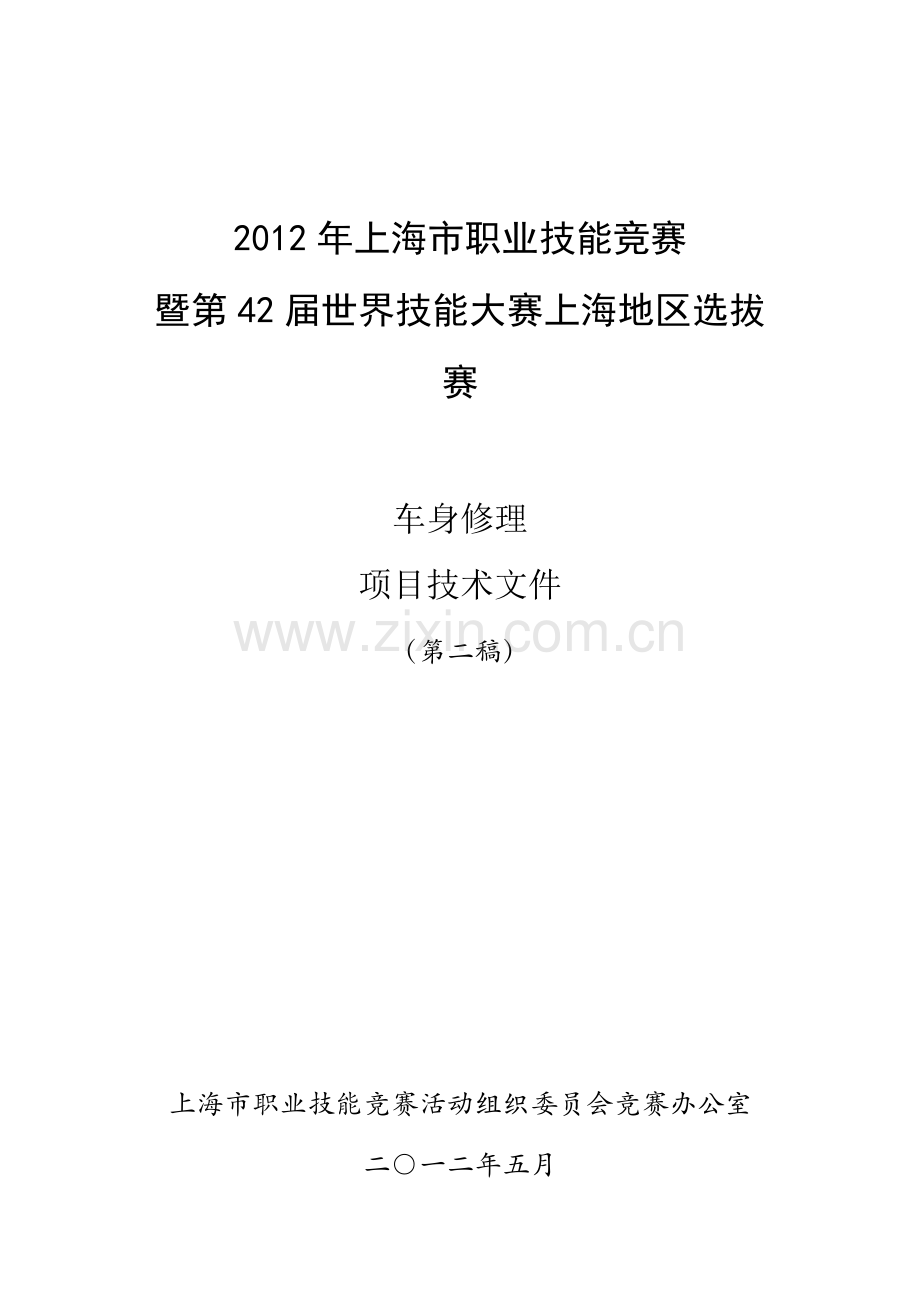

2012年上海市职业技能竞赛暨第42届世界技能大赛上海地区选拔赛车身修理项目技术文件（第二稿）上海市职业技能竞赛活动组织委员会竞赛办公室二一二年五月目 录1. 简介11.1技能名称与技能说明11.1.1技能名称11.1.2技能说明11.2相关文件12. 能力要求和工作范围12.1能力要求细则22.2理论知识22.2.1必须具备的理论知识，但不直接进行测试22.2.2必须了解的标准和法规，但不直接进行测试22.3实践操作33. 竞赛项目33.1竞赛项目的模式和结构33.2竞赛项目要求4模块A：车身诊断和校正；4模块B：结构部件更换；4模块C：面板修复4模块D：非结构部件更换；54.评分标准54.1各模块配分55.操作技能的安全规定66. 材料与装备66.1基本设施（暂定、根据竞赛规模修正）66.2竞赛选手自备：86.3技能竞赛场地禁止使用的材料和设备81. 简介1.1技能名称与技能说明1.1.1技能名称车身修理1.1.2技能说明每天有很多汽车在交通事故中损坏。车身修理人员（即“汽车维修钣金工”，下同）应最大的可能予以修复。然而，由于每辆汽车损坏的程度不同，使得维修具有一定的难度。车身修理人员需把他们对于车身构造和维修技术的知识和技能运用于每项具体维修工作中。车身修理人员首先需要通过电子测量设备，精准地测量出车身损伤及变形的程度，在保证不破坏整体结构、性能及车貌的前提下矫正及修复受损的车身。车身修理人员还需维修车身的其它相关部分。焊接技术是维修过程中的基本部分。车身修理人员使用面板维修等专用设备，运用构件对接和测量技术，维修车身破损部位以及更换新的部件，将轿车车身维修到可以重新喷漆的阶段。1.2相关文件本技术说明只包含与技能相关的特定信息，因此还需要遵守“2012年上海市职业技能竞赛暨第42届世界技能大赛上海地区选拔赛竞赛规则”。2. 能力要求和工作范围本竞赛是对该技能的展示和评估。仅测试技能操作方面的能力。考核参赛者对严重损伤汽车的修复能力。2.1能力要求细则参赛选手必须掌握车身修理的相关知识和相应的技能。在车身维修过程中须按照安全程序进行操作。1、安全、正确使用车身修理行业中常用的电动、气动工具（如手枪钻、带式打磨机、双动打磨机、气动切割机等）。2、安全、正确使用车身修理行业中常用设备（惰性气体保护焊机、电阻压力焊机）。3、安全、正确使用车身修理行业中专用设备（车身校正仪、电子测量仪）。4、安全、正确使用其他车身矫正工具。5、能对车辆损坏部位进行测量诊断。6、能正确誉写定损报告并提出修复建议。7、能对车辆损坏部位进行校正修复。2.2理论知识2.2.1必须具备的理论知识，但不直接进行测试参赛选手应具备以下与车身修理相关的基本理论知识：1、车身修理安全知识；2、汽车车身结构知识；3、车身损坏分析知识；4、车身测量与校正知识；5、车身连接及焊接知识；6、车身板件修复和更换知识；7、车身相关件修理知识；8、车身防腐蚀知识。2.2.2必须了解的标准和法规，但不直接进行测试参赛选手应了解以下基本标准和法规：1、GB/T 15746-2011汽车修理质量检查评定标准2、JTT 8162011中华人民共和国交通运输行业标准3、焊接作业安全操作规程4、其它车身相关技术规程和焊接相关技术规程2.3实践操作参赛选手必须独立完成以下技能操作项目：1、安全正确使用车身修理业中常用的电动、气动工具。2、使用测量设备检测车身壳体结构变形的问题并制定准确校正方案。3、向裁判提供车身损坏报告书4、使用液压牵引校正设备对车身结构变形进行校正。5、对受损构件进行更换。6、正确调试焊接设备对更换件进行焊接。7、安全正确使用钣金整形机对面板进行修复。8、更换非结构性部件 （如翼子板、车门、前后保险杠等）。3. 竞赛项目3.1竞赛项目的模式和结构本次车身修理技能竞赛由： 模块A-车身诊断和校正 模块B-结构部件更换 模块C-面板维修 模块D-非结构部件更换四个模块的构成，前三个模块是市职业技能竞赛基础模块（第一天，所有选手都需参加），模块D-非结构部件更换为“第42届世界技能大赛上海地区选拔赛”加赛模块（第二天，21周岁以下选手参加）。3.2竞赛项目要求模块A：车身诊断和校正；1、安全正确地在车身校正平台上固定受损车辆。2、正确使用电子测量设备对受损车辆进行测量并记录。3、按要求打印出偏差报告。 4、用大赛提供的标准数据对受损车辆进行校正。考核要点：测量系统的使用、测量数据的准确性、校正过程和校正后数据的准确性、安全防护、设备使用。模块B：结构部件更换；用大赛提供的模拟车身结构件（共三块），按技术要求进行测量、画线、切割、定位、电阻压力焊和惰性气体保护焊操作，结构件如图所示。考核要点：安全防护、设备调整、切割尺寸控制、定位准确性、焊缝表面质量、焊点大小、焊点间距、焊点与边缘距离、破坏性试验后的焊接质量。模块C：面板修复用钣金专用整形设备，对车门外面板或前叶子板上受损的条形凹陷部位进行修复。考核要点：安全防护、设备调整、修复后形状。模块D：非结构部件更换；正确选用常规工具更换受损车辆的后门。考核要点：车门平整无翘，前后间隙一致，关启轻松自如，拆装内饰板操作规范，线束安装到位。4.评分标准4.1各模块配分本部分确定了评分标准及配分，评分标准中的A、B、C三个基础模块的合计分为100分，加赛中的D模块为100分。上海市职业技能竞赛竞赛模块操作项目配分项目配分模块配分A、车身诊断与修复测量1625拉伸校正7安全与清洁2B、结构部件更换劳动安全与设备使用840切割操作8保护焊操作16电阻焊操作8C、面板维修劳动安全与设备使用535操作过程10产品质量20合 计100第42届世界技能大赛上海地区选拔赛（在上海市职业技能竞赛基础上加赛）竞赛模块操作项目配分项目配分模块配分D、非结构部件更换劳动安全与工具使用10100拆卸过程30装配调整60合 计1005.操作技能的安全规定按国家卫生安全条例相关文件。参赛者在使用手动工具、电动工具、机械工具及其他产生碎屑、碎片的工具时必须佩戴防护眼镜，防止眼睛受到伤害。整个竞赛过程都应备有急救箱。专家在检查、核对或与参赛者一起操作时需要使用个人防护设备。6. 材料与装备6.1基本设施（暂定、根据竞赛规模修正）模块A：车身诊断与修复编号器材名称型号及规格备注1电子测量系统Car-O-Liner电子测量系统2车身校正仪Car-O-Liner校正平台3锤子4防护眼镜无色透明5工作手套6安全帽（硬质）7耳罩模块B：结构部件更换编号器材名称型号及规格备注1电阻点焊机2惰性气体保护焊机3瓶装保护气二氧化碳25%氩气75%（混合气）4电阻点焊试焊片125mm35mm1mm5气保连续焊试焊片125mm70mm1mm6气保塞焊试焊片125mm70mm1mm（有15个8mm孔）7焊接防粘膏8焊丝牌号：AWS-70S-6， 直径：0.6mm9焊接铁桌70cm50cm90cm10气吹洗枪11气动切割锯锯片配10齿12钳工工作台160cm80cm13宽嘴大力钳11”14C型大力钳15虎钳16偏嘴钳17钢板尺300mm， 500mm18直角钢板尺500mm19手锤铁的，500g20划针21自变色焊接头盔自变色22焊接手套23焊接护腿24焊接工作服25黑、白记号笔模块C：面板修复编号器材名称型号及规格备注1门板支架2大力钳11”3钣金锤垫铁6件套4板锉5带式打磨机砂带配10mm300mm 6双动打磨机6”7砂纸60目、80目8游标卡尺200mm，300mm9防护面罩无色透明10防尘口罩11棉纱手套模块D：非结构部件更换编号器材名称型号及规格备注1世达组合工具54件套2间隙测规3尼龙翘板4工作手套6.2竞赛选手自备：安全鞋(带铁包头)。6.3技能竞赛场地禁止使用的材料和设备如由于参赛者携带非常规工具而影响赛事公平性，裁判有权予以阻止。此规则同样适用于预先制造、预先形成或预先画好的模板及任何种类的修理夹具。此类物品禁止带进比赛现场。
