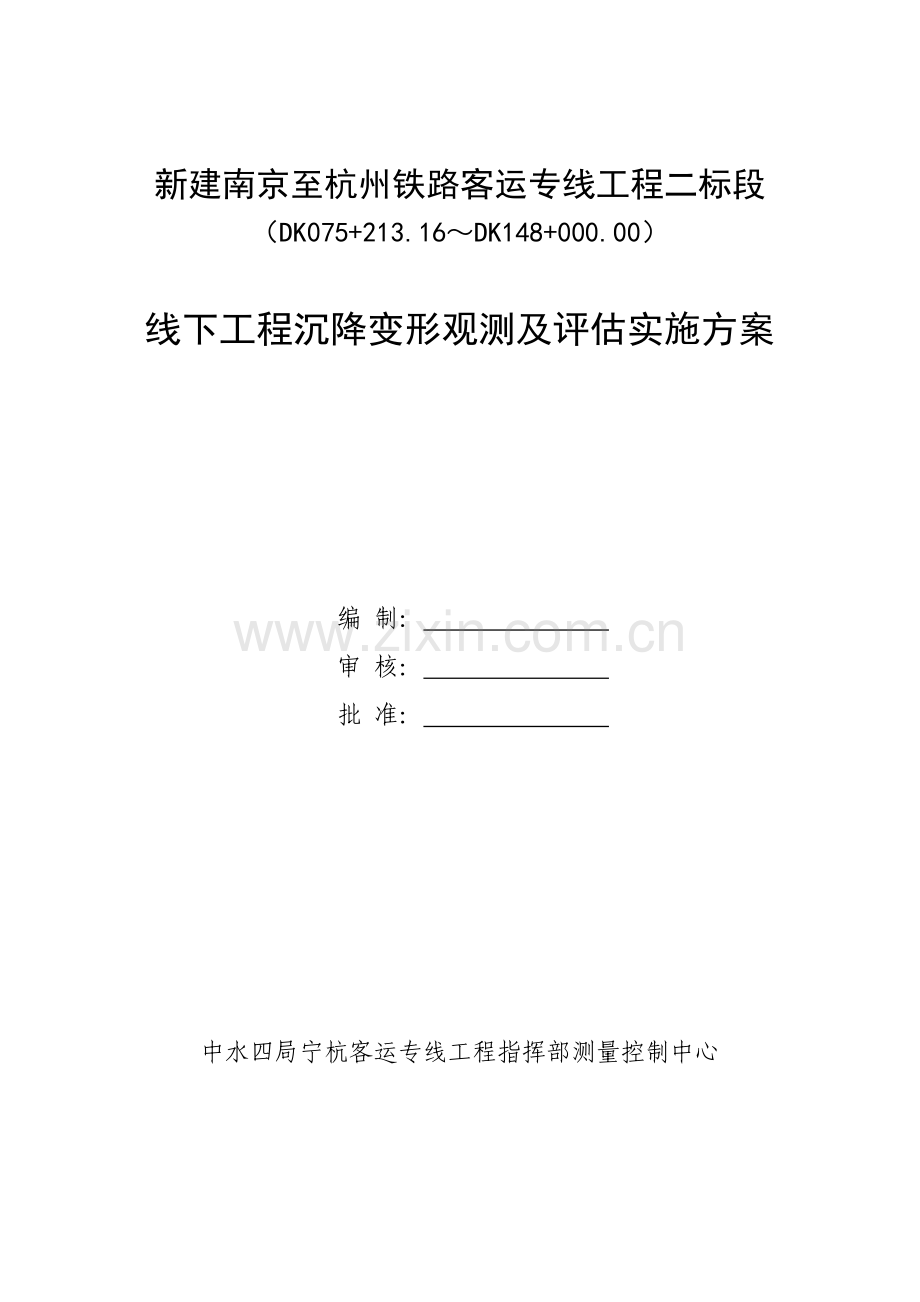

新建南京至杭州铁路客运专线工程二标段
（DK075+213.16～DK148+000.00）

线下工程沉降变形观测及评估实施方案

编 制：
审 核：
批 准：

中水四局宁杭客运专线工程指挥部测量控制中心

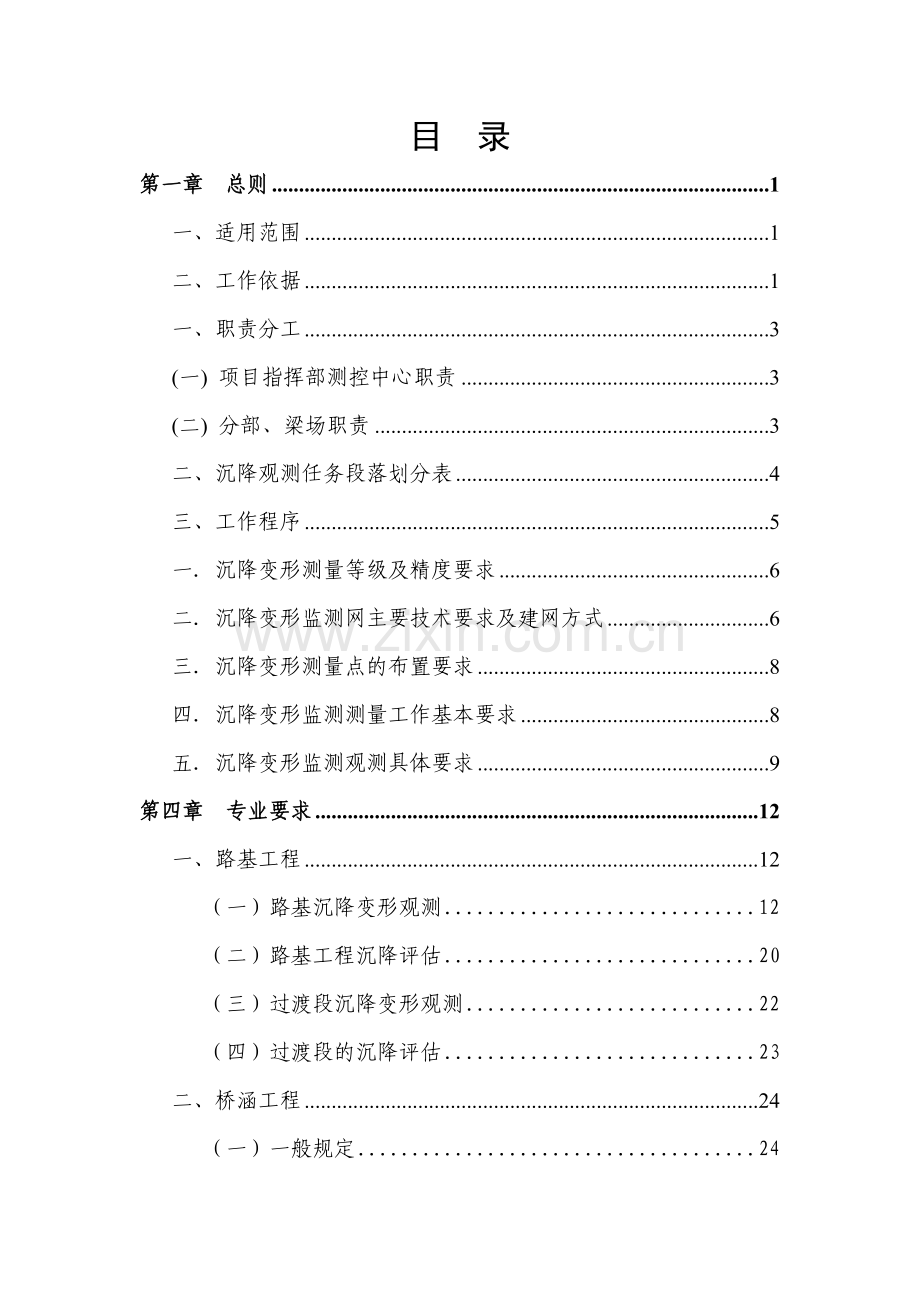

目 录
第一章 总则 1
一、适用范围 1
二、工作依据 1
一、职责分工 3
(一) 项目指挥部测控中心职责 3
(二) 分部、梁场职责 3
二、沉降观测任务段落划分表 4
三、工作程序 5
一．沉降变形测量等级及精度要求 6
二．沉降变形监测网主要技术要求及建网方式 6
三．沉降变形测量点的布置要求 8
四．沉降变形监测测量工作基本要求 8
五．沉降变形监测观测具体要求 9
第四章 专业要求 12
一、路基工程 12
（一）路基沉降变形观测 12
（二）路基工程沉降评估 20
（三）过渡段沉降变形观测 22
（四）过渡段的沉降评估 23
二、桥涵工程 24
（一）一般规定 24
（二）桥涵变形控制标准 24
（三）变形观测方案 25
（四）观测资料要求 28
1．桥梁梁体和墩台 28
（五）观测频次 29
（六）沉降评估 30
三、隧道工程 33
（一）隧道基础沉降观测 33
1.一般要求 33
2.观测断面的布设 33
四、其他 34
五、综合评估 34
附件三：各单位责任人名单 38
附件四：附表 40
附表1 工程沉降变形观测准备工作检查记录表 40
附表2 工程沉降变形观测结果评估验收记录表 41
附表3 路基沉降水准测量记录表 42
附表4 路基沉降观测记录表（沉降观测桩） 43
附表5 路基观测桩沉降量记录汇总表 44
附表6 45
路基沉降观测记录表（沉降板） 45
附表7 路基沉降板观测记录汇总表（沉降板） 46
附表8 路基沉降板观测记录表（剖面管） 47
附表9 路基分层沉降观测记录表 48
附表10 路基分层沉降观测记录汇总表 49
附表11 路基边桩位移观测记录表 51
附表12 路基边桩位移观测记录汇总表 52
附表13 过渡段沉降量记录汇总表 53
附表14 桥梁墩（台）沉降量记录表 54
附表15 桥梁墩（台）沉降量记录汇总表 55
附表16 涵洞沉降量记录表 56
附表17 涵洞沉降量记录汇总表 57
附表18 横剖面沉降测试记录表 58

第一章 总则
为指导宁杭客运专线铁路工程二标段各分部路基（含过渡段）、桥梁、隧洞、涵洞等线下工程的沉降变形观测以及无砟轨道铺设条件的评估工作，制定本方案。
无砟轨道铺设条件评估的重点应是线下工程的沉降变形，评估应综合考虑沿线路方向各种结构物间的沉降变形关系，制定本标段的沉降观测实施方案。
无砟轨道铺设条件的评估数据必须采用先进、成熟、科学的检测手段取得，且必须真实可靠，全面反映工程实际状况。
沉降变形观测、评估过程是确定铺设无砟轨道的关键时间节点和关键工序的主要依据之一，必需加强“零观测”（即初始值）的过程控制。
一、适用范围
本方案适用于宁杭客运专线二标段路基（含过渡段）、桥梁、隧洞、涵洞施工过程中的沉降变形观测及评估。
二、工作依据
1.《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）；
2.《客运专线铁路无砟轨道测量技术暂行规定》（铁建设[2006]189号）；
3．《国家一、二等水准测量规范》（GB12897—2006）；
4．《建筑沉降变形测量规程》（JGJ/T8-2007）；
5．《铁路客运专线竣工验收暂行办法》（铁建设[2007]183号）；
6．《客运专线无砟轨道铁路施工技术指南》（TZ216-2007）；
7．《工程测量规范》（GB0026－93）；
8．《全球定位系统（GPS）铁路测量规程》（TB10054－97）；
9．《客运专线无砟轨道铁路设计指南》（铁建设函[2005]754号）；
10．宁杭客运专线铁路工程设计文件；
11. 铁道部有关规定。
第二章 组织管理
一、职责分工
宁杭客运专线铁路土建工程二标段线下工程沉降变形观测及其评估工作，是一项系统工程，需要各分部区、梁场各负其责、密切配合，确保观测数据及评估结果的真实、可靠。
(一) 项目指挥部职责
项目指挥部是沉降变形观测的实施责任主体，负责沉降变形观测及其评估工作的领导和协调，并对全过程进行监督检查。
1．负责与监理项目部、业主间的沟通协调工作，参与和配合业主或评估单位组织的沉降变形观测评估工作。
2．参与沉降变形观测及评估方案的制定工作。
3．解决沉降变形观测及评估工作中的疑难问题。
4．组织分部、梁场测量人员参加内部培训或业主举办的培训。
(二) 分部、梁场职责
分部、梁场必须严格按有关规范、设计文件及工程指挥部要求做好各项工程施工过程的沉降变形观测，对观测数据的真实性负责。
1．负责编制单位（单项）工程、特殊结构工程沉降变形观测实施细则。
2．负责沉降变形监测网的建立及其保护工作。
3．负责各种监测设备、仪器、管线的购置与埋设，及其观测设施的保护工作。
4．配置专业人员，按规定监测项目和频率进行全过程监测和记录，并按规定格式和内容提交观测数据，确保其真实性、可靠性和全面性。
5．负责观测数据库的数据录入工作。
二、沉降观测任务段落划分表
沉降观测按施工任务划分段落，各分部各自完成观测任务。整个标段观测网布设和观测按照下表分段进行，整体平差。
测段
分部
观测段落
工作内容
里程
1
一分部
GCPII061～GCPI020～GCPII064～GCPI021
观测网布设、观测
DK75+213.16～DK80+008.89
2
二分部
GCPI021～GCPII067～GCPI022～GCPII071～JZ01～GCPI023
观测网布设、观测
DK80+008.89～DK89+542.675
3
三分部
GCPI023～GCPII074～GCPI024～GCPII077～GCPI025～GCPII081
观测网布设、观测
DK89+542.675～DK98+497.400
4
四分部
GCPII081～GCPI026～GCPII086～GCPII027～GCPII089
观测网布设、观测
DK98+497.400～DK106+287.180
5
五分部
GCPII089～GCPI028～GCPII093～GCPI029～GCPII275～GCPII277～GCPI030～GCPII279
观测网布设、观测
DK106+287.180～DK117+306.27
6
六分部
GCPII279～GCPII281～GCPII283～GCPII286～GCPII288～GCPII291～GCPI033～GCPII292～GCPII293
观测网布设、观测
DK117+306.27～DK131+443.59
7
七分部
GCPII293～GCPI034～GCPII296～GCPI035～GCPII299～GCPI036～GCPI037～GCPI038
观测网布设、观测
DK131+443.59～DK142+059.70
8
八分部
GCPI038～GCPI040
观测网布设、观测
DK142+059.70～DK148+000

三、工作程序
1．按特殊结构、单位（单项）工程分别编制沉降变形观测实施细则，报监理单位批准后实施，并报项目工程部备案。
2．经监理按附表1核查同意后，根据批准的沉降变形观测实施细则，按照设计文件要求，各分部、梁场进行设备布设和观测。
3．严格按沉降变形观测实施细则，以及有关规定进行观测和记录，确保记录数据真实、可靠。每次的观测记录必须经监理专业人员进行签认。
4．每个单位（单项）工程沉降变形观测完成后，7天内提交评估申请（附沉降变形观测报告），经监理签认后，由项目部报指挥部及设计单位
由指挥部通知评估单位进行评估。
第三章 通用要求

宁杭客运专线铁路工程二标段线下工程沉降变形观测工作以桥涵、路基等建（构）筑物的垂直位移观测为主，水平位移监测根据桥涵、路基工点施工图具体要求确定。
一．沉降变形测量等级及精度要求
本标段沉降变形测量等级及精度要求按下表规定执行：
沉降变形测量等级
垂直位移测量
水平位移观测
沉降变形点的高程中误差（mm）
相邻沉降变形点的高程中误差（mm）
变形点点位中误差（mm）
三等
±1.0
±0.5
±6.0
二．沉降变形监测网主要技术要求及建网方式
1．垂直位移监测网
（1）垂直位移监测网主要技术要求
垂直位移监测网主要技术要求按下表执行：
等级
相邻基准点高差中误差（mm）
每站高差中误差（mm）
往返较差、附合或环线闭合差（mm）
检测已测高差较差（mm）
使用仪器、观测方法及要求
三等
1.0
0.3
0.6
0.8
DS05或DS1型仪器，按《客运专线铁路无砟轨道测量技术暂行规定》二等水准测量的技术要求施测。
（2）垂直位移监测网建网方式
线下工程垂直位移监测一般按沉降变形等级三等的要求（国家二等水准测量）施测，根据沉降变形测量精度要求高的特点，以及标志的作用和要求不同，垂直位移监测网布设方法分为三级：
1）基准点。基准点使用二等精密高程控制测量布设的基岩点、深埋水准点；
2）工作点。工作点作为测定沉降变形点时作为高程和坐标的传递点。工作点除使用普通水准点外，可利用按照国家二等水准测量的技术要求进一步加密水准基点或设置工作基点至满足工点垂直位移监测需要。加密后的水准基点（含工作基点）间距200m左右时，可基本保证线下工程垂直位移监测需要。
3）沉降变形点。直接埋设在要测定的沉降变形体上。点位应设立在能反映沉降变形体沉降变形的特征部位，不但要求设置牢固，便于观测，还要求形式美观，结构合理，且不破坏沉降变形体的外观和使用。沉降变形点按路基、桥涵、隧洞等各专业布点要求进行。
监测网由于自然条件的变化，人为破坏等原因，不可避免的有个别点位会发生变化。为了验证监测网点的稳定性，应对其进行定期检测。本次技术方案设计垂直位移监测网的观测分为首次观测和施工过程中的定期复测，定期复测按每半年进行一次，并结合精测网复测进行，按施工期3年考虑，计复测6次。
对于技术特别复杂、垂直位移监测沉降变形测量等级要求二等及以上的重要桥梁工点，并按照国家一等水准测量的技术要求进行施测或进行特殊测量设计。
2．水平位移监测网
（1）水平位移监测网主要技术要求
水平位移监测网主要技术要求按下表执行：
等级
相邻基准点的点位中误差（mm）
平均边长（m）
测角中误差（"）
最弱边相对中误差
作业要求
三等
±6.0
＜350
±1.8
≤1/70000
按国家三等平面控制测量要求观测
＜200
±2.5
≤1/40000
按国家四等平面控制测量要求观测
（2）水平位移监测网建网方式
水平位移监测网一般按独立建网考虑，根据沉降变形测量等级及精度要求进行施测，并与施工平面控制网进行联测，引入施工测量坐标系统，实现水平位移监测网坐标与施工平面控网坐标的相互转换。
三．沉降变形测量点的布置要求
沉降变形测量点分为基准点、工作基点和沉降变形观测点。其布设按下列要求：
1．基准点选用精测网中的CPI、CPII控制点。
2．工作基点选在比较稳定的位置。对观测条件较好或观测项目较少的项目，可不设立工作基点，在基准点上直接测量沉降变形观测点。
3．沉降变形观测点设立在沉降变形体上能反映沉降变形特征的位置。
四．沉降变形监测测量工作基本要求
1．水准基点使用时应作稳定性检验，并以稳定或相对稳定的点作为沉降变形的参考点，并应有一定数量稳固可靠的点以此校核。
2．每次观测前，对所使用的仪器和设备应进行检验校正，并保留检验记录。
3．每次沉降变形观测时应符合：
（1）严格按水准测量规范的要求施测。首次观测每个往返测均进行两次读数。
（2）参与观测的人员必须经过培训才能上岗，并固定观测人员。
（3）为了将观测中的系统误差减到最小，达到提高精度的目的，各次观测应使用同一台仪器和设备，前后视观测最好用同一水平尺，必须按照固定的观测路线和观测方法进行，观测路线必须形成附合或闭合路线，使用固定的工作基点对应沉降变形观测点进行观测。
（4）观测时要避免阳光直射，且在基本相同的环境和观测条件下工作。
（5）成像清晰、稳定时再读数。
（6）随时观测，随时检核计算，观测时要一次完成，中途不中断。
（7）对工作基点的稳定性要定期检核，在雨季前后要联测，检查水准点的标高是否有变动。
五．沉降变形监测观测具体要求
1．水准网的观测按照国家二等水准施测，采用单路线往返观测。每次观测均形成闭合检验条件。工作基点联测及首次沉降观测往返测或单程双测站，其他各次沉降观测单程双测站。
2．水准仪使用DS05或DS1型仪器，仪器及配套水准尺均应在有效合格检定期内。水准仪与水准尺在使用前及使用过程中，经常规检校合格，水准仪视准轴与水准管轴的夹角均不超过15″。仪器各种设置正确，其中有限差要求的项目按规范要求在仪器中进行设置，并在数据采集时自动控制，不满足要求的在现场进行提示并进行重测。
3．外业测量一条路线的往返测使用同一类型仪器和转点尺垫，沿同一路线进行。观测成果的重测和取舍按《国家一、二等水准测量规范》（GB/T 12897-2006）有关要求执行。观测时，视线长度≤50m，前后视距差≤1.5 m；前后视距累积差≤6.0 m；视线高度≥0.5m；测站限差：两次读数差≤0.4mm，两次所测高差之差≤0.6 mm，检测间歇点高差之差≤1.0 mm；观测读数和记录的数字取位：使用DS05 或DS1级仪器，读数记至0.01mm。
4．观测时，一般按后-前-前-后的顺序进行，对于有变换奇偶站功能的电子水准仪，按以下顺序进行：
（1）往测：奇数站为后—前—前—后
偶数站为前—后—后—前
（2）返测：奇数站为前—后—后—前
偶数站为后—前—前—后
5．每测段往测与返测的测站数均应为偶数，否则应加入标尺零点差改正。由往测转向返测时，两标尺应互换位置，并应重新整置仪器。在同一测站上观测时，不得两次调焦。转动仪器的倾斜螺旋和测微鼓时，其最后旋转方向，均应为旋进。晴天观测时给仪器打伞，避免阳光直射；扶尺时借助尺撑，使标尺上的气泡居中，标尺垂直。
6．观测前30min，将仪器置于露天阴影处，使仪器与外界气温趋于一致；对于数字式水准仪，进行不少于20次单次测量，达到仪器预热的目的。
测量中避免望远镜直接对着太阳；避免视线被遮挡，遮挡不超过标尺在望远镜中截长的20%。观测时用测伞遮蔽阳光，对于电子水准仪，施测时均装遮光罩。
7．自动安平水准仪的圆水准器，严格置平。在连续各测站上安置水准仪时，使其中两脚螺旋与水准路线方向平行，第三脚螺旋轮换置于路线方向的左侧与右侧。除路线拐弯处外，每一测站上仪器与前后视标尺的三个位置，一般为接近一条直线。
8．观测过程中为保证水准尺的稳定性，选用2.5kg以上的尺垫，水准观测路线必须路面硬实，观测过程中尺垫踩实以避免尺垫下沉。同时观测过程中避免仪器安置在容易震动的地方，如果临时有震动，确认震动源造成的震动消失后，再激发测量键。水准尺均借助尺撑整平扶直，确保水准尺垂直。
9．数据处理时，闭合差、中误差等均满足要求后进行平差计算，主水准路线要进行严密平差，选用经鉴定合格的软件进行。
第四章 专业要求
一、路基工程
（一）路基沉降变形观测
1．路基沉降控制标准
有砟轨道路基工后沉降量不应大于5cm，年沉降速率应小于2cm/年。桥台台尾过渡段路基工后沉降量不应大于3cm。
无砟轨道地段路基可压缩性地基均进行沉降分析。按照《客运专线无砟轨道铁路设计指南》4.1.4条：路基在无砟轨道铺设完成后的工后沉降，应满足扣件调整和线路竖曲线圆顺的要求。工后沉降一般不应超过扣件允许的沉降调高量15mm；沉降比较均匀、长度大于20m的路
基，允许的最大工后沉降量为30mm，并且调整轨面高程后的竖曲线半径应能满足下列要求：

式中：——轨面圆顺的竖曲线半径（m）；
——设计最高速度（km/h）。
2．一般规定
（1）观测的目的是通过沉降观测，利用沉降观测资料分析、预测工后沉降，指导进行信息化施工，必要时提出加速路基沉降的措施，确定无砟轨道的铺设时间，评估路基工后沉降控制效果，确保无砟轨道结构的安全。
（2）路基上无砟轨道铺设前，应对路基沉降变形作系统的评估，确认路基的工后沉降和沉降变形满足无砟轨道铺设要求。
（3）路基填筑完成或施加预压荷载后应有不少于6个月的观测和调整期。观测数据不足以评估或工后沉降评估不能满足设计要求时，应延长观测时间或采取必要的加速或控制沉降的措施。
（4）评估时发现异常现象或对原始记录资料存在疑问，要进行必要的检查。
3．路基地段沉降观测技术要求
（1）沉降观测内容
1）路基面的沉降变形观测
2）路基基底沉降观测
3）过渡段沉降观测
4）路基稳定性观测
5）地基土深层沉降监测
（2）沉降观测断面和观测点的设置
沉降观测装置应埋设稳定，观测期间应对观测装置采取有效的保护措施。根据经验，埋设的观测设施的有效性以及对其保护是否得力是决定整
个观测工作成败的关键。各部位观测点应设在同一横断面上，这样有利于测点看护，便于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合分析。
路基沉降观测断面及观测断面的观测点的布置应根据地形地质条件、地基处理方法、路堤高度、地形地势的起伏情况、堆载预压等具体情况，结合沉降预测方法和工期要求具体确定，同时还应根据施工核对的地质、地形等情况调整或增设。
1）观测断面布置原则
①沿线路方向的间距一般不大于50m；地势平坦、地基条件均匀良好的路堑、高度小于5m的路堤可放宽到100m。地形、地质条件变化较大地段应适当加密。
②对地形横向坡度大或地层横向厚度变化的地段应布设不少于1个横向观测断面。
③一个沉降观测单元（连续路基沉降观测区段为一单元）应不少于2个观测断面。
④路堤与不同结构物的连接处应设置沉降观测断面，每个路桥过渡段设置距离桥头5～10m、20～30m、50m处分别设置一个沉降观测断面，每
个横向结构物每侧各设置一个观测断面。
2）观测点的布置原则
①一般路堤地段观测断面包括沉降观测桩和沉降板，沉降观测桩每断面设置3个，布置于双线路基中心及左右线中心两侧各2m处；沉降板每断面设置1个，布置于双线路基中心。
②软土、松软土路堤地段观测断面包括剖面沉降管、沉降观测桩、沉降板和位移观测桩，沉降观测桩每断面设置3个，布置于双线路基中心及
两侧各2m处，沉降板位于路堤中心，底板埋设于原始地面处，随填土增高而逐渐接高测杆及保护套管。位移观测边桩分别位于两侧坡角外2m、12m处，并与沉降观测桩及沉降板位于同一断面上。
③预压地段，预压期因基床表层尚未施工，路基顶面沉降观测应在预压土方底部（基床底层顶面）布置沉降元件进行，
即在基床底层顶面临时布置沉降板，位移观测以及基底沉降观测布置与无预压段完全一致，预压土方卸除时临时沉降板随之拆除，基床表层施工后，于路基面上设置正式沉降观测桩。
④路堤与横向结构物过渡段，于横向结构物顶部沿横向结构物的对角线方向铺设剖面沉降管。横向结构物两侧边缘外设置一个观测断面，包括
沉降观测桩、位移观测桩和沉降板。
⑤路堑地段观测断面分别于路基中心，左右中心线以外2m的路基面处各设1根沉降观测桩，观测路基面的沉降。
（3）观测元件埋设说明
1）沉降观测桩：选择Φ20mm钢筋，顶部磨圆并刻画十字线，底部焊接弯钩，待基床表层级配碎石施工完成后，在观测断面通过测量埋置在设计位置，埋置深度不小于0.3m，桩周0.15m用C15混凝土浇筑固定，完成埋设后测量桩顶标高作为初始读数。
2）沉降板：由底板、金属测杆（φ20镀锌铁管）及保护套管（φ49 PVC
管）组成。钢筋混凝土底板尺寸为50cm×50cm,厚3cm或钢底板尺寸为30*30cm，厚0.8cm。
①沉降板埋设位置应按设计测量确定，埋设位置处可垫10cm砂垫层找平，埋设时确保测杆与地面垂直。
②放好沉降板后，回填一定厚度的垫层，再套上保护套管，保护套管略低于沉降板测杆，上口加盖封住管口，并在其周围填筑相应填料稳定套管，完成沉降板的埋设工作。
③测量埋设就位的沉降板测杆杆顶标高读数作为初始读数，随着路基填筑施工逐渐接高沉降板测杆和保护套管，每次接长高度以0.5m为宜，接长前后测量杆顶标高变化量确定接高量。金属测杆用内接头连接，保护套管用PVC管外接头连接。
3）位移边桩：在两侧路堤坡脚外2m及12（或10）m处各设一个位移观测边桩。位移观测边桩采用C15钢筋混凝土预制，断面采用15cm×15cm正方形，长度不小于1.1m。并在桩顶预埋Φ20mm钢筋，顶部磨圆并刻画十字线。边桩埋置深度在地表以下不小于1.0m，桩顶露出地面不应大于10cm。埋置方法采用洛阳铲或开挖埋设，桩周以C15混凝土浇筑固定，确
保边桩埋置稳定。完成埋设后采用经纬仪（或全站仪）测量边桩标高及距基桩的距离作为初始读数。
4）剖面沉降管：路基基底剖面沉降管在地基加固施工完毕后，填土至
0.6m高度碾压密实后开槽埋设，开槽宽度20～30cm，开槽深度至地基加固表层顶面，槽底回填0.2m厚的中粗砂，在槽内敷设沉降管（沉降管内穿入用于拉动测头的镀锌钢丝绳），其上夯填中粗砂至与碾压面平齐。沉降管埋设位置挡土墙处应预留孔洞。沉降管敷设完成后，两头应砌筑观测坑，并加设盖板，以方便观测及对孔口进行长期保护，并做好坑内及其周围的排水。并于一侧管口处设置观测桩，观测桩采用C15素混凝土灌注，断面采用0.5 m×0.5 m×1.0m。待上部一层填料压实稳定后，连续观测数日，取稳定读数作为初始读数。
（4）观测方法、精度与要求
1）观测方法
①横剖面沉降观测方法
采用横剖仪和水准仪进行横剖面沉降观测。每次观测时，首先用水准仪测出横剖面管一侧的观测桩顶高程，再把横剖仪放置于观测桩顶测量初值，然后用横剖仪测量各测点。区间每2.0m测量一点，车站内测点间距可为3.0m。
②沉降板观测方法
采用水准测量方法，按测量精度要求和频次定期观测沉降板测杆顶面测点高程。沉降板观测时应在测杆头上套一个专用的测量帽。测量帽下部以刚好套入测杆为宜，测量帽上部以中心为一半球型的测点。在沉降板测杆接高时应同时测量接高前后的测杆高程。
③路肩沉降观测桩观测方法
采用水准测量方法，按测量精度要求和频次定期观测路肩观测桩顶面测点高程。
④位移观测边桩观测方法
采用水平位移观测方法，按测量精度要求和频次定期观测位移观测边桩水平位移。
2）观测测量精度及频次
①观测精度
路基沉降观测水准测量的精度为±1.0mm，读数取位至0.1mm；剖面沉降观测的精度应不低于4mm/30m。
位移观测测距误差±3mm；方向观测水平角误差为±2.5″。
②观测频次
路基沉降观测的频次不低于下表的规定。实际工作进行时，观测时间的间隔还要看地基的沉降值和沉降速率，两次连续观测的沉降差值大于
4mm时应加密观测频次。当出现沉降突变、地下水变化及降雨等外部环境变化时应增加观测频次。路基施工各节点时间（包括路基堆载预压土前后、卸载预压土前后、运梁车架桥机通过前后、基床表层施工、轨道板底座施工、铺板、轨道板精调以及铺轨时间）应具有沉降观测数据。观测过程中及时整理绘制“填土－时间－沉降”曲线图，观测应持续到工程验收交由运营管理部门继续观测。
路基沉降观测频次表
观 测 阶 段
观 测 频 次
填筑或堆载
一般
1次／天
每天填筑量超过3层时
1次/每填筑3层
沉降量突变
2～3次／天
两次填筑间隔时间较长
1次／3天
堆载预压或路基施工完毕
第1个月
1次/周
第2～3个月
1次／2周
3个月以后
1次／月
无砟轨道铺设后
第1个月
1次／2周
第2～3个月
1次／月
3个月以后
1次／3月
3）沉降观测要求
①为了观测到各部位的沉降，从路基填土开始，沉降观测也随即进行。预压地段按照相关要求在基床底层顶面设置临时沉降观测桩，非预压地段，此时基床表层的级配碎石也未填筑，在路基中心及两侧各2m范围内设置临时沉降观测桩，临时沉降观测桩的材质，埋置要求及观测标准与正式的沉降观测完全相同，待预压土卸载时，临时沉降观测桩随之拆除或废弃沉降板测杆随之降低，待基床表层的级配碎石铺设完成后，按照相关要求埋设正式的沉降观测桩，开始观测路基沉降。
②沉降板随着预压土的填筑而接高，随预压土的卸载而降低，观测连续进行，剖面沉降管和位移观测桩不受预压土的影响。
③沉降设备的埋设是在施工过程中进行的，施工单位的填筑施工要与设备的埋设做好协调，做到互不干扰、影响。观测设施的埋设及沉降观测工作应按要求进行，不能影响路基填筑质量。
④观测过程中发现异常必须及时查明原因，尽快妥善处理。
⑤路基填筑过程中应及时整理路堤边桩位移及中心沉降观测点的沉降量，当边桩水平位移大于5mm/天，垂直位移大于10mm/天，路堤中心地基处沉降观测点沉降量大于10mm/天时，应及时通知项目部，并要求停止填筑施工，待沉降稳定后再恢复填土，必要时采用卸载措施。
⑥元件保护要求
Ⅰ.各工程项目部应成立专门小组，进行元器件的埋设、测量和保护工作，小组人员分工明确，责任到人。
Ⅱ.元件埋设时应根据现场情况进行编号，有导线的元件应将导线引出至路基坡脚观测箱内。
Ⅲ.凡沉降板附近一米范围内土方应采用人工摊平及小型机具碾压，不得采用大型机械推土及碾压，并配备专人负责指导，以确保元器件不受损坏。
Ⅳ.各施工队应制定稳妥的保护措施并认真执行，确保元器件不因人为、自然等因素而破坏，元器件埋设后，制作相应的标识旗或保护架插在上方。路堤填筑过程中，派专人负责监督观测断面的填筑。
(5)资料整理要求
1）采用统一的路基沉降观测记录表格，做好观测数据的记录与整理，观测资料应齐全、详细、规范，符合设计要求。所有测试数据必须真实准确，不得造假；记录必须清晰，不得涂改；测试、记录人员必须签名。
2）所测数据必须当天及时按照沉降评估单位规定的格式输入电脑，并进行分析，整理，核对无误后在计算机内保存。
3）按照提交资料要求及时对测试数据进行整理、分析、汇总，及时绘制路基面、填料及路基各项观测的荷载-时间-沉降过程曲线。并按有关规定整理成册，格式详见附件四（附表），以书面及Excel电子表格两种形式同时报送项目部，项目部汇总审核后报有关单位进行沉降分析、评估。
（二）路基工程沉降评估
1．沉降评估方法及判定标准
（1）评估方法
地基在荷载作用下，沉降将随时间发展，其发展规律可以通过土体固结原理进行数值分析来估算。但是由于固结理论的假定条件和确定计算指标的试验技术上的问题，使得实测地基沉降过程数据在某种意义上较理论计算更为重要。通过大量沉降观测资料的积累，可以找出地基沉降过程的具有一定实际应用价值的沉降变形规律进行曲线回归，以预测其沉降发展规律，因此曲线回归法是路基沉降评估最常用的方法。路基沉降预测常采用曲线回归法有：双曲线法、固结度对数配合法（三点法）、抛物线法、指数曲线法、修正指数曲线法、修正双曲线法、沉降速率法、星野法等。
前期采用修正双曲线法，后期采用双曲线法、指数曲线法。
（2）评估判定标准
根据铁建设[2006]158号《客运专线铁路无砟和有砟轨道铺设条件评估
技术指南》，路基沉降预测应采用曲线回归法，无砟轨道铺设条件的评估判定标准应满足以下要求：
1）根据路基填筑完成或堆载预压后不少于3个月的实际观测数据作多种曲线的回归分析，确定沉降变形的趋势，曲线回归的相关系数不应低于0.92。
2）沉降预测的可靠性应验证，间隔不少于3个月的两次预测最终沉降的差值不应大于于8mm。
3）路基填筑完成或堆载预压后，最终的沉降预测时间应满足下列条件：
S(t)／S(t=∞)≥75％
式中：S(t)——预测时的沉降观测值；
S(t=∞) ——预测的最终沉降值。
4）路基沉降的评估应结合路基各观测断面以及相邻桥涵的沉降预测情况进行，预测的路基工后沉降值不应大于15mm。
2．路基沉降评估
无砟轨道铺设条件的评估结果基于真实、可靠的观测数据，线下工程施工前，对观测人员进行技术指导和培训，统一标段沉降变形观测数据的统计整理形式，观测资料经监理单位确认后提交给建设单位和沉降评估单位。建设单位及时组织进行评估，并将阶段评估成果提交相关勘察设计、施工、监理等单位。评估工作完成后，提交《无砟轨道铺设评估报告》，并负责判定线下基础的沉降变形能否满足无砟轨道铺设条件。
（1）路基沉降评估所需资料要求
1）路基沉降观测资料。测量单位要按照观测时间要求，及时进行沉降观测。观测数据按照统一格式填写，所有测试数据必须真实准确，不得造假；记录必须清晰，不得涂改；测试、记录人员必须签名，及时将采集的数据进行整理，其格式详见附件四（附表），以书面及Excel电子表格两种形式同时报送有关单位。
2）施工过程、施工核查以及填料、级配、地基和压实检验情况等施工资料，路基施工各节点工期，包括路基填筑进度、堆载预压土、卸载预压土、基床表层施工、轨道板底座施工、铺板时间、轨道板精调时间以及铺轨时间。
（2）沉降评估报告大纲
1）概述
2）评估分析依据及方法
3）观测数据整理
4）沉降预测分析（曲线回归相关系数、沉降预测的可靠性验证、已发生沉降大于预测总沉降的75%验证、预测工后沉降分析、沿线路纵向沉降预测情况分析）
5）沉降预测结论
6）需要说明的其它问题
7）路基沉降预测附件
（三）过渡段沉降变形观测
1．控制标准
路桥交界处的差异沉降不应大于5mm，沉降造成的路基与桥梁的折角不应大于1/1000。
2．一般规定
（1）桥涵两端的过渡段及堑堤过渡段均需进行沉降观测。
（2）过渡段工后沉降的分析评估应沿线路方向考虑各观测断面和各种结构物之间的关系综合进行。
（3）对线路不同下部基础结构物之间以及不同地基条件或不同地基处理方法之间形成的各种过渡段，应重点分析评估其差异沉降。
3．观测技术要求
（1）过渡段应考虑线路纵向平顺性和不同结构物差异沉降的观测和评估，不同结构物起点处、距起点5～10m、20～30m处分别设置观测断面。每个横向结构物每侧各设置一个观测断面。
（2）过渡段观测点设置参照路堤。同时在横向结构物顶面埋设一根剖面沉降管。
（3）沉降观测装置的具体埋设位置应符合设计要求，且埋设稳定。观测期间应对观测装置采取有效的保护措施。
观测精度、频次及资料整理要求同路基。
（四）过渡段的沉降评估
1．沉降评估所需资料
（1）过渡段不同结构物的基础沉降观测资料。
（2）过渡段区域的工程地质纵横断面图、设计图纸和说明书等相关设计资料。
（3）施工过程、施工核查以及填料、级配、地基和压实检验情况等施工资料。
（4）施工质量控制过程和抽检情况等监理资料。
2．沉降评估方法及判定标准
过渡段沉降的预测评估方法参照路基执行。
过渡段不同结构物间的预测差异沉降不应大于5 mm。预测沉降引起沿线路方向的折角不应大于1／1000。
二、桥涵工程
（一）一般规定
1.无砟轨道铺设前，应对桥涵沉降、变形作系统的评估，确认桥涵基础沉降、梁体变形等符合技术标准要求。
2.通过各施工阶段对墩台沉降的观测，验证和校核设计理论、设计计算方法，并根据沉降资料的分析预测总沉降和工后沉降量，进而确定桥梁工后沉降是否满足铺设无砟轨道要求。
3.根据沉降资料分析，对沉降量可能超标的墩台研究对策，提出改进措施，以保证桥梁工程的安全；同时积累实体桥梁工程的沉降观测资料，为完善桩基础沉降分析方法作技术储备。
4.观测期内，基础沉降实测值超过设计值20％及以上时，应及时查明原因，必要时进行地质复查，并根据实测结果调整计算参数，对设计预测沉降进行修正或采取沉降控制措施。
（二）桥涵变形控制标准
1．梁部
梁部变形以预应力混凝土梁的徐变变形为主，轨道铺设后，有砟桥面梁的徐变上拱值不宜大于20mm；无砟桥面梁的徐变上拱值不宜大于10mm。
2．桥梁墩台
对于高速铁路桥梁基础的沉降控制，墩台基础的沉降量应按恒载计算，其工后沉降量不应超过下列允许值：
墩台均匀沉降量
对于有砟桥面桥梁≤30mm
对于无砟桥面桥梁≤20mm
静定结构相邻墩台沉降量之差
对于有砟桥面桥梁≤15mm
对于无砟桥面桥梁≤5mm
对于高速铁路，控制桥涵沉降，主要是工后沉降，计算工后沉降的值，由于受到各种因素的影响往往偏差很大。因此有必要进行实测验证，积累观测数据。
3．框构、旅客地道及涵洞
框构、旅客地道及涵洞的地基为压缩性土地层时，应计算其沉降，铺设有砟轨道时其工后沉降量不应大于50mm，铺设无砟轨道时，工后沉降量不应大于相应地段路基的控制标准。
（三）变形观测方案
1．观测点布置
为了满足变形观测的需要，需要在梁部、桥墩及承台上设置观测标。简支梁的一孔梁设置观测标6个；连续梁的一联根据联长的大小设置18～28个观测标；特殊结构桥梁根据施工图纸规定设置观测标；承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。观测标具体埋设原则如下：
（1）对原材料变化不大、预制工艺稳定、批量生产的预应力混凝土预制梁，每30孔选择1孔设置观测标。其余现浇梁逐孔设置观测标。移动模架施工的梁，对前三孔进行重点观测，以验证支架预设拱度的精度。每孔梁设置观测标6个，分别设置在支点、跨中；连续梁上的观测标，根据不同跨度，三孔一联设置18～28个观测标，四孔一联设置32个观测标，分别在支点、跨中及1/4跨中附近设置；特殊结构桥梁根据施工图纸规定设置观测标。梁体观测标的具体位置待桥面系布置形式明确后另行确定。
（2）标段内每个桥墩均设置承台观测标、墩身观测标；
（3）承台观测标分为观测标-1、观测标-2，承台标-1设置于底层承台左侧小里程角上；观测标-2设置于底层承台右侧大里程角上。
（4）桥墩观测标的埋设
1）南京至杭州段桥墩观测标埋设：当墩全高大于14m时（指承台顶至墩台垫石顶），需要埋设两个观测标；当墩全高小于等于14m时，埋设一个桥墩观测标。
2）桥墩标一般设置在墩底高出地面或水位0.5m左右；当墩身较矮梁底距离地面净空较低不足4.0m时，桥墩观测标设置在对应墩身埋标位置的顶帽上埋设。特殊情况可按照确保观测精度、观测方便、利于测点保护的原则，确定相应的位置。桥墩上观测标的具体设置位置见相应的设计图纸。
（4）桥台观测标的埋设
观测点原则上应设置在台顶（台帽及背墙顶），数量不少于4处，分别设在台帽两侧及背墙两侧（横桥向）。
（5）每座涵洞均要进行沉降观测，观测标原则上应设在涵洞两侧的边墙上，在涵洞进出口及涵洞中心分别设置，每座涵洞测点数量为6个。

2．观测标构造
（1）桥涵沉降变形观测标
梁体、桥台观测标采用φ20mm的301#不锈钢棒，承台观测标采用φ20mm钢筋，露出外面部分需要磨圆处理。见
