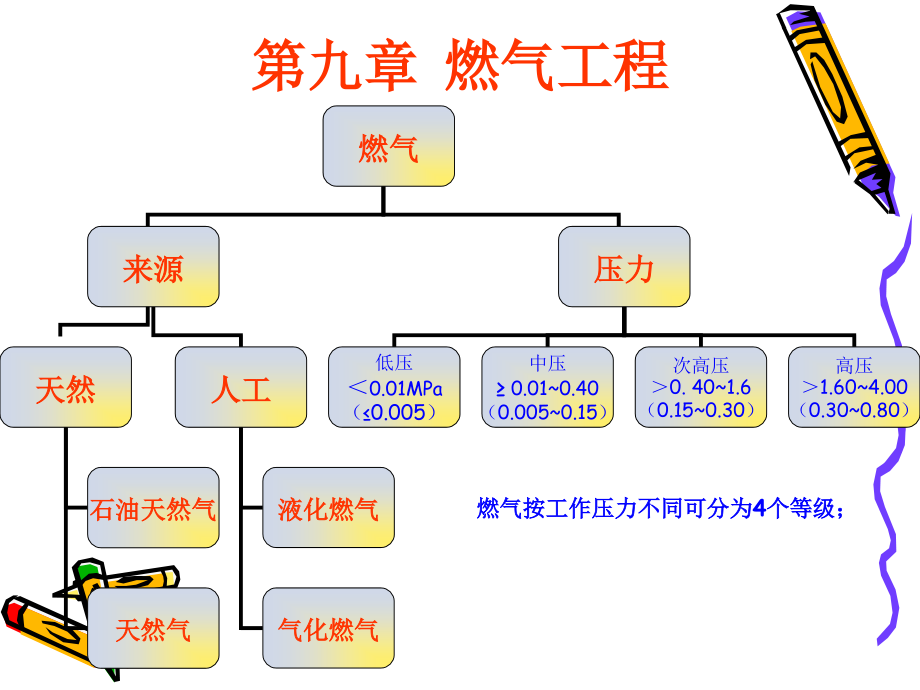

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,管道工程识图与施工工艺,燃气,来源,压力,天然,人工,低压,0.01MPa,（,0.005,）,中压,0.010.40,（,0.0050.15,）,次高压,0.401.6,（,0.150.30,）,高压,1.604.00,（,0.300.80,）,石油天然气,天然气,液化燃气,气化燃气,第九章 燃气工程,燃气按工作压力不同可分为,4,个等级；,燃气的主要性质是易燃、易爆、有毒。,人工燃气按制取方法不同可分为：干馏燃气、液化燃气、裂化燃气、氧化燃气、沼气五种。,燃气中含有,硫、水、焦油等，对管路造成影响。因此，在输气前应进行脱硫、脱水、管路清扫等。,防止燃气爆炸的注意事项：,（,1,）是安装的燃气管路和设备要保证严密不渗、不漏。,（,2,）是用户要遵守使用燃气的有关安全规定和注意事项。,（,3,）是维修人员严格遵守安全操作规程。,（,4,）是用燃气的厨房要通风良好。,第九章 燃气工程,第九章 燃气工程,一、室内燃气管网概述,室内燃气管网系指民用住宅、公共建筑、锅炉房和车间各类用户内部的燃气管网。,1.,民用住宅的燃气管网,一般由引入管（,AB,段）、总立管（,BC,段）、水平干管（,CD,段）、用户立管（,DE,段）、用户支管（,EF,段）、灶具支管（,FG,或,FH,）和灶具连接管（,HJ,或,GI,）所组成。,第九章 燃气工程,一般由引入管（,AB,）、总立管（,BC,）、燃气表管（,CD,和,EF,）、水平干管（,FM,）、灶具支管（,GH,和,MJ,）、灶具连接管（,HK,）、灶前管（,KL,）、燃烧器支管（,LN,）和燃烧器连接管（,NP,）所组成。,第九章 燃气工程,第九章 燃气工程,室内燃气管道的安装程序,（一）熟悉图纸、制定施工方案,掌握燃气管网系统的燃气流程，各种管道的高程、位置和交叉物等情况。,然后根据设计要求，有关施工规范或质量标准，结合现场具体情况，制定施工方案。,（二）放线打洞,放线就是按设计图把构成管网的各部位，尤其是管件、阀门和管道穿越的准确位置标注在墙面或楼板上。,打洞就是利用手动工具或电钻、风镐等将穿越位置的墙洞或楼板洞钻透。,孔洞直径略大于燃气管或套管外径，不宜过大，否则难于修补。,第九章 燃气工程,（三）测绘安装草图,在打透孔洞后，按放线位置准确地测量出管道的建筑长度,La,，并绘制管网安装草图。,所谓建筑长度是指管道中各相邻管件（或阀门）的中心距离。,测绘时应使管子与墙面保持适当的距离，如遇错位墙可采用弯管过渡。,第九章 燃气工程,（四）配管,配管就是通过对管子进行加工（下料切断、套丝、调直和弯曲）把实测后绘制的安装草图中的各种不同形状和不同建筑长度的管段配置齐全，并在每一管段的一端（或两端）配置相应的管件或阀门。,第九章 燃气工程,（五）安装固定,1.,安装顺序,室内燃气管道的安装顺序一般是按照燃气流程，从总立管开始，逐段安装连接，直至灶具支管末端的灶具控制阀。,2.,管子固定,管子安装后应牢固地固定于墙体上。,3.,螺纹接口填料,填料的选用和调制对螺纹接口严密性是个关键。,活接头的密封垫应采用石棉橡胶板垫圈或耐油橡胶垫圈，垫圈表面薄而均匀地涂一层黄油，增强密封性能。,燃气,燃气的性质,燃气的主要性质是,易燃、易爆、有毒。,有毒成分,CO,、,CO2,、,H2S,、其他碳化物（烃）。,燃气爆炸的两个基本条件：,达到爆炸体积分数；有明火或火花。,预防爆炸应注意四点：,（,1）是安装的燃气管路和设备要保证严密不渗、不漏。,（2）是用户要遵守使用燃气的有关安全规定和注意事项。,（3）是维修人员严格遵守安全操作规程。,（4）是用燃气的厨房要通风良好。,第九章 燃气工程,第九章 燃气工程,燃气输配系统,1,、燃气用户,居民生活用户、公共建筑用户、工业企业用户、建筑采暖用户。,2,、燃气输配系统,（,1,）长距离管线输送系统,（,2,）城市燃气输配系统,第九章 燃气工程,第九章 燃气工程,3,、天燃气系统,第九章 燃气工程,3,、天燃气系统,第九章 燃气工程,室内民用燃气系统的组成：由,引入管、总立管、水平干管、立管、水平支管、下垂管、阀门、燃气表及燃气用具,等组成。,用户表前管部分,：引入管（,来自室外燃气管道，穿入建筑的燃气管段,）、主干管道（,与引入管连接的立管,）、立管（,穿越各楼层垂直方向的管段,）、用户支管（,每个用户连接立管的水平方向的管段,）、用户单元总阀；,燃气表,；,用户表后管部分,：表后管（,管连接燃气表或燃气用具竖直方向的管段,）、切断阀门、用气点（燃气灶具、热水炉、热水器等）。,第九章 燃气工程,室外燃气管道安装,1,、布置形式 环状和树枝状。,2,、范围及压力等级,次高压或中压：由入口总阀到调压箱。,低压：由调压箱至引入管（位于室外）。,3,、敷设形式 埋地敷设。,室外供热管道安装完毕后，应通水进行水压试验，其试验压力标准为：强度试验压力值是工作压力的,1.5,倍。,4,、管材 次高压用无缝钢管、弯头、大小头，球阀。低压用黑铁管、煨制弯头、冲压大小头、球阀。,室外供热管道的管材选用时，蒸汽管应采用无缝钢管。,注意：室外低压燃气管道阀门一般选用,球阀,。,室内燃气管道安装时，阀门一般选用,旋塞和球阀,。,第九章 燃气工程,5,、敷设一般规定,（,1,）坡度,0.0030.005,坡度向排水器；,（,2,）埋深 当地冰冻线以下,（,3,）最小覆土厚度,非车道不小于,0.6m;,车道下不小于,0.8m,。,（,4,）与其他管道、电缆、建筑物、构筑物的距离按表,9.2,，,9.3,选取。,第九章 燃气工程,6,、埋地管道施工程序,7,、调压箱安装 要远离火源、电线、电缆；无振动、湿汽、不影响交通、安全可靠的地方。庭院内安装在无门窗的墙上，垂直安装，箱底距地面,1.2m,左右。,第九章 燃气工程,8,、引入口总阀及补偿器安装。,第九章 燃气工程,1,、组成 引入管、户内管道、燃气表和用气设备。,第九章 燃气工程,室内民用燃气系统安装,2,、敷设形式 地下、架空。,3,、管材 引入管用黑铁管焊接；户内用白铁管丝扣连接。也可采用铝塑管及管件；球阀或旋塞。,4,、安装,（,1,）引入管 坡度,0.005,向室外，尽量在室外穿出地面，再穿,墙进入室内。立管设三,通、丝堵来代替弯头。,（,2,）户内明装在厨房。,（,3,）管套,（,4,）防腐,第九章 燃气工程,第九章 燃气工程,9.3,室内与车间燃气系统安装,室内燃气管道安装一般技术要求,室内燃气管道一般选用,镀锌钢管,。若采用,黑铁管,时，施工前做好,除锈,工作，安装后做好,防腐,工作。,为了减少管道的局部阻力，减少漏气的机会，应尽量,少用管件,，并要选用符合质量要求的管件。,室内燃气管道一般采用丝扣连接，管件螺纹有圆柱形管螺纹和圆锥形管螺纹之分。,用铰板加工丝扣时，要两遍成活，不要一遍铰成。加工出的丝扣要完整，表面要光滑。丝扣拧紧,9.3,室内与车间燃气系统安装,之后，在管件外露,2,3,扣为宜。上管件时，要避免出现拧过了头再往回退才符合要求的情况，以免管扣松动而漏气。,引入管及户内燃气管道不得敷设在卧室、浴室、厕所、密闭地下室、易燃易爆品仓库、有腐蚀性介质的房间；配电室、变电室、电缆沟、暖气沟、烟道及风道等地方。,活接头。为了安装和维修方便，必须在室内燃气管道的适当位置上设置活接头。一般情况下，所有阀门后均应设置活接头。,DN50mm,的用户立管上，每隔一层楼安装活接头一个，安装高度应便于安装拆卸。水平干管过长时，也应在适当位置安装活接头。设置活接头的场所应具有良好的通风条件。,9.3,室内与车间燃气系统安装,套管的设置。引入管穿越墙基础、承重墙、伸出地面；立管穿越楼板；水平管穿越卫生间、闭合间和低温烟道时，其穿越段必须全部设在套管内，套管内不准有接头。,室内燃气管道应为明设。管道安装应横平竖直，水平管应有,0.003,的坡度，并分别坡向立管或灶具，不准发生倒坡和凹陷。,室内燃气管道与墙面的净距：当管径小于,25mm,时，不少于,30mm,；管径在,25,50mm,时，不小于,50mm,；管径大于,50mm,时，不小于,70mm,。立管安装时，距墙角的垂直投影距离不小于,300mm,，距水池不小于,200mm,。,9.3,室内与车间燃气系统安装,引入管的安装 引入管是庭院燃气管道与室内燃气管道的连接管，根据建筑物所在的不同地区，引入管可采用地上引入或地下引入的方式。,地上引入方式：适合温暖地区。引入管在建筑物墙外伸出地面，在墙上打洞穿入室内。穿墙部分外加套管，留有防止建筑沉降的余量，套管两端应用油麻密封。室外引入管的上端应加带丝堵的三通。对于低层为非住宅的建筑物，,引入管往往从二楼以上引入，成为高架引入。这时，在距地面,lm,左右，上下立管轴线应错开，加一段水平管。,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,地下引入方式：适用于寒冷地区。引入管在地下穿过建筑物基础，从厨房地下进入室内。引入管穿基础部分外有套管，套管内的环形空间应能满足建筑物沉降的需要。引入管与套管的环形空间用细砂填充，套管两端应做防水处理。,燃气管道在地下直接穿过外墙基础后沿墙垂直升起，从室内地面伸出，伸出高度不小于,0.15m,。,9.3,室内与车间燃气系统安装,第九章 燃气工程,3.,嵌墙引入式,即在外墙凿一条管槽，将燃气管的垂直段嵌入槽内垂直伸出地面，从距室内地面,0.5m,高度穿过外墙进入室内。为避免地上引入管对建筑物美观的破坏可采用这种型式，但管槽应在外墙的非承重部位开凿。,第九章 燃气工程,4.,补偿引入式,高层建筑物在建成初期有明显的沉降量，易在引入管处造成剪切破坏。为此，应采用补偿型引入管，即在引入管上安装“,Z”,型管、波纹管或金属软管（例如铅管）。,9.3,室内与车间燃气系统安装,安装时应注意：,引入管一般从室外直接进入厨房，不得穿过卧室、浴室、地下室、易燃易爆物的仓库、配电室、烟道和进风道等地方。若直接引入有困难，可由楼梯间引入，然后进入厨房。,输送人工煤气的引入管的最小公称直径应不小于,25mm,。输送天然气和液化石油气的引入管的最小公称直径应不小于,15mm,。它们的埋设深度应在土壤冰冻线以下，并应有不低于,0.01,坡向庭院的坡度。,9.3,室内与车间燃气系统安装,水平支管安装：立管中的燃气分流到各厨房。其管径一般为,15,20mm,，用三通与立管相连。水平支管距厨房地面不低于,1.8m,，上面装有燃气表及表前阀门。每根水平支管两端应设托钩。,下垂管安装：水平支管与灶具之间的一段垂直管线叫下垂管。其管径为,15mm,，灶前下垂管上至少设一个管卡，若下垂管上装有燃气嘴时，可设两个卡子。,进户总阀门的安装：管径在,40,70mm,，选用球阀，丝扣连接，阀后加设活接头。管径大于,80mm,时，选用法兰闸阀。总阀门一般装在离地面,0.3,0.5m,的水平管上，水平管两端用带丝堵的三通，,9.3,室内与车间燃气系统安装,5,、燃气表 距地面,1.41.5m,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,燃气表安装：燃气表应设在便于安装、维修、观察,(,抄表,),、清洁、无湿汽、无振动、远离电气设备和远离明火的地方。为了节省钢管，燃气表尽量靠近用户开闭阀门安装。,燃气炉灶安装：燃气炉通常是放置在砖砌或混凝土制的台子上，进气口与燃气表的出口,(,或出口短管,),以橡胶软管连接。,9.3,室内与车间燃气系统安装,6,、燃气灶,9.3,室内与车间燃气系统安装,7,、热水器 底部距地面,1.51.6m,，大容量需安装排烟管引自室外，水阀距踏板面,1.2m,，莲蓬头出水口距踏板面,1.82m.,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,安装,视频,9.3,室内与车间燃气系统安装,电热水器安装,9.3,室内与车间燃气系统安装,电热水器安装,9.3,室内与车间燃气系统安装,电热水器安装,电热水器底部距地面约,2.00m,。,9.3,室内与车间燃气系统安装,电热水器安装,9.3,室内与车间燃气系统安装,电热水器安装,插座安装在热水器左侧，选,15A/220v,三级独立插座，距地面,1.8m,。,9.3,室内与车间燃气系统安装,电热水器安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,电热水器安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,9.3,室内与车间燃气系统安装,太阳能热水器安装,太阳能热水器安装注意事项,第九章 燃气工程,燃气管道和钢筋混凝土的强度试验，通常采用干燥的压缩空气进行。,室内燃气系统的压力试验,1.,试验介质,宜采用空气，严禁用水。,2.,试验用压力表在检验的有效期内，其量程应为被测最大压力的,1.5,2,倍。弹簧压力表精度应为,0.4,级。,第九章 燃气工程,3.,试验装置,第九章 燃气工程,4.,强度试验,1,）试验范围,居民用户为引入管阀门至燃气计量表进口阀门（含阀门）之间的管道；,工业企业和商业用户为引入管阀门至燃具接入管阀门（含阀门）之间的管道。,2,）进行强度试验前燃气管道应吹扫干净，吹扫介质宜采用空气。,第九章 燃气工程,3,）试验压力,设计压力小于,10KPa,时，试验压力为,0.1MPa,；,设计压力大于或等于,10KPa,时，试验压力为设计压力的,1.5,倍，且不得小于,0.1MPa,；,4,）不漏气为合格；设计压力大于或等于,10KPa,时，应稳压,0.5h,，用发泡剂涂抹所有接头，不漏气为合格；或稳压,1h,，观察压力表，无压力降为合格。,5,）强度试验压力大于,0.6MPa,时，应达到试验压力的,1/3,和,2/3,时各停止,15min,，用发泡剂涂抹所有接头不漏气后方可继续升压到试验压力，并稳压,1h,，用发泡剂涂抹所有接头无泄漏，且观察压力表无压力降为合格。,第九章 燃气工程,5.,严密性试验,1,）试验范围为引入管阀门至燃具前阀门之间的管道。,2,）中压管道的试验压力为设计压力，但不得低于,0.1MPa,，以发泡剂检验，不漏气为合格。,3,）低压管道试验压力不应小于,5KPa,，试验时间，居民用户试验,15min,，商业和工业用户,30min,，观察压力表，无压力降为合格。压力测量可采用最小刻度为,1mm,的,U,形水银柱压力计。,第九章 燃气工程,6.,验收,1,）设计文件及设计变更文件；,2,）设备、制品、主要材料的合格证和阀门的试验记录；,3,）隐蔽工程验收记录；,4,）管道和用气设备的安装工序质量检验记录；,5,）焊接外观检查记录和无损探伤检查记录；,6,）管道系统压力试验记录；,7,）防腐绝缘措施检查记录；,8,）质量事故处理记录；,9,）工程交接检验评定记录。,1,、组成 调压装置、管道和用气设备,9.3,室内与车间燃气系统安装,二、车间燃气系统安装,9.3,室内与车间燃气系统安装,1,、组成 调压装置、管道和用气设备,2,、敷设形式 埋地、地沟、架空。,3,、管材,9.3,室内与车间燃气系统安装,二、车间燃气系统安装,9.3,室内与车间燃气系统安装,9.3,室内与车间燃气系统安装,二、车间燃气系统安装,4,、一般规定,（,1,）放散管管口高出屋面,1m,以上。,（,2,）穿墙、楼板、地板应设管套,（,3,）每隔,30m,设一接地极。,（,4,）不穿配电间、电缆沟、通风管道和烟道。,（,5,）与配电箱水平净距不小于,0.3m;,与电线、电缆不小于,0.25m,。,9.3,室内与车间燃气系统安装,厂区燃气管道安装,1,、布置形式 树枝状。,2,、范围及压力等级,次高压：由入口总阀到总调压室计量室。,中压：由总调压室至车间调压装置。,3,、接地装置,（,1,）作用 防止因静电产生火花发生爆炸事故。,（,2,）组成 跨接线、引下线接地极。,（,3,）安装 每隔,100m,设一接地极接地电阻小于,4,。,室外燃气管道安装,（,1,）低压：黑铁管、,p154,（,2,）高压（次高压）：无缝钢管,第九章 燃气工程,第九章 燃气工程,本章主要学习了燃起的种类及燃气的分类、性质、燃气管道的安装规定，特别注意室内民用燃气管道的安装规定。,本 章 小 结,
