多媒体编程基础课程综合作业说明书.docx

南京工程学院

多媒体编程基础课程
综合作业说明书

题 目 多媒体处理综合应用设计

班 级
学 生 姓 名 刘土豪
学 号 2021003

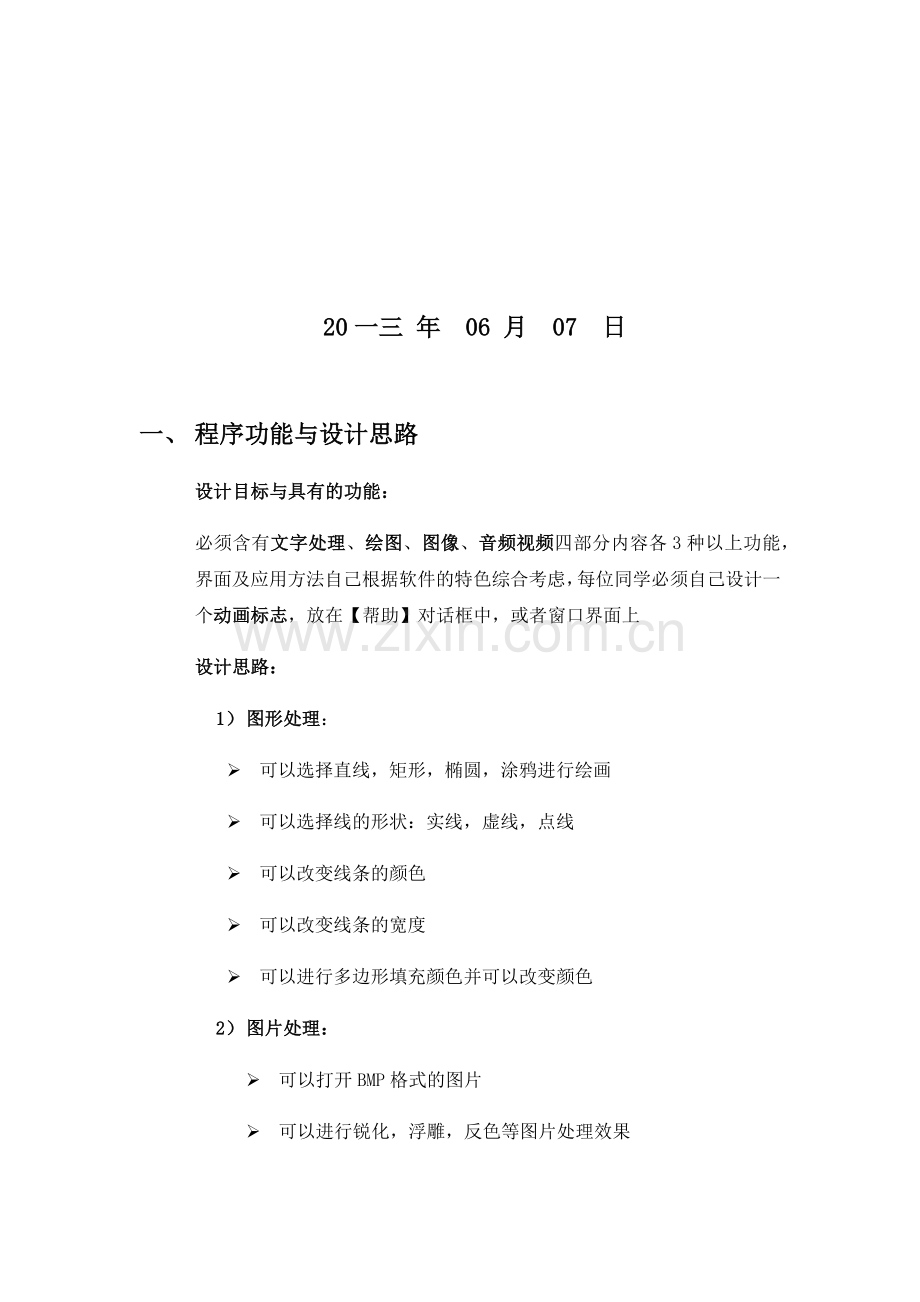

20一三 年 06 月 07 日

一、 程序功能与设计思路
设计目标与具有的功能：
必须含有文字处理、绘图、图像、音频视频四部分内容各3种以上功能，界面及应用方法自己根据软件的特色综合考虑，每位同学必须自己设计一个动画标志，放在【帮助】对话框中，或者窗口界面上
设计思路：
1） 图形处理：
Ø 可以选择直线，矩形，椭圆，涂鸦进行绘画
Ø 可以选择线的形状：实线，虚线，点线
Ø 可以改变线条的颜色
Ø 可以改变线条的宽度
Ø 可以进行多边形填充颜色并可以改变颜色
2） 图片处理：
Ø 可以打开BMP格式的图片
Ø 可以进行锐化，浮雕，反色等图片处理效果
Ø 可以显示鼠标在图片上坐标处的颜色值和颜色
3） 文字处理：
Ø 实现至少少三种文字特效，比如：文字渐变，旋转体，3D，文字倾斜，下划线，空心字等
4） 音乐播放器：
Ø 可以打开mp3,wma,wvi格式的歌曲
Ø 可以控制音乐的播放、暂停、停止
Ø 可以指定播放当前音乐的上一个或下一个音乐
Ø 在列表中随意选择要播放的音乐
Ø 在播放时，可以获取并显示当前播放音乐的信息
Ø 可以调节音乐的音量
5）视频播放器：
Ø 可以打开MP3,WMA,WMV,AVI,RM,RMVB,FLV,MP4等格式
Ø 在列表中随意选择要播放的媒体文件
Ø 控制媒体文件的播放、暂停、停止、快进、快退
Ø 指定播放当前文件的上一个或下一个媒体文件
Ø 在播放时，可以获取并显示当前播放媒体的文件信息
Ø 播放模式可以进行进行选择
Ø 可以对播放列表或列表中的选项进行删除操作

二、 相关原理知识介绍
(1) 图形处理：画笔和画刷是绘图中最基本的元素
1.画笔（Pen）：用于在设备环境中绘制直线，曲线和多边形边框。
创建画笔：
（1） CPen（）；
（2） CPen(int nPenStyle, int nWidth, COLORREF crColor);
nPenStyle：画笔的样式PS_SOLID 创建一个实线画笔,PS_DASH 创建一个虚线画笔,PS_DOT 创建一个点线画笔
nWidth：画笔的宽度
crColor：画笔的颜色（颜色用RGB值来描述）
2.画刷（CBrush）:常用于填充个区域诸如多边形，椭圆和路径等图形内部区域
创建画刷：
（1） CreateSolidBrush 用指定的颜色初始化画刷
（2） CreateHatchBrush 用指定的阴影线初始化画刷。
（3） CreateBrushIndirect用结构LOGBRUSH中指定的风格、颜色和模式初始化画刷。
3.画直线：LineTo(int x,int y)
画椭圆：Ellipse(int x1,int y1, int x2,int y2)
画矩形：Rectangle(int x1,int y1,int x2,int y2)//x1,y1为边界矩形左上角的坐标，x2,y2为边界矩形右下角的坐标
(2) 图片处理：
BitBlt,用于从源设备中复制位图到目标设备中，
BOOL BitBlt(HDC hdcDest,int nXDest,int nYDest,int nWidth,int nHeight,HDC hdcSrc,int nXSrc,int nYSrc,DWORD dwRop)
hdcDest：指向目标设备环境的句柄。
nXDest：指定目标矩形区域左上角的X轴逻辑坐标。
nYDest：指定目标矩形区域左上角的Y轴逻辑坐标。
nWidth：指定源和目标矩形区域的逻辑宽度。
nHeight：指定源和目标矩形区域的逻辑高度。
hdcSrc：指向源设备环境的句柄。
nXSrc：指定源矩形区域左上角的X轴逻辑坐标。
nYSrc：指定源矩形区域左上角的Y轴逻辑坐标。
dwRop：指定光栅操作代码。这些代码将定义源矩形区域的颜色数据，如何与目标矩形区域的颜色数据组合以完成最后的颜色。

(3) 文字处理：
输出文字Textout()：用当前字体在指定位置处写一个字符串
TextOut(int x,int y,Cstring string):文本起点的x坐标和y坐标以及要绘制的字符串
创建字体LOGFONT{ }结构

(4) 音频播放器：
使用VC++6.0强大的MFC、AppWizard、Class Wizard和其中的多种控件可以很方便地建立各种应用程序。同时想要实现更高级更复杂的功能，也可以借助ActiveX控件资源，用这些现有的控件资源，可以省去自己编程的复杂过程，从而实现更高级的功能。本次课程设计要使用VC++6.0自带的一个ActiveX控件——Windows Media Player控件，建立自己的多媒体播放器

三、 界面设计和功能实现
1. 主界面设计结构框架图：
主界面

音频播放器
音乐播放器
图形处理
图片处理
文字效果

2. 打开VC 6.0，新建MFC工程，基于对话框，名称为多媒体课设

3. 向主窗口拖一个Tab控件，并调整大小使之占据2/3主窗口大小，并为Tab添加类向导，
添加IDC_TAB1的变量：m_tab

完成后在 “多媒体课设Dlg.cpp”中的OnInitDialog添加如下代码：

// Set the icon for this dialog. The framework does this automatically
// when the application's main window is not a dialog
SetIcon(m_hIcon, TRUE); // Set big icon
SetIcon(m_hIcon, FALSE); // Set small icon
// TODO: Add extra initialization here
m_tab.InsertItem(0,"图形处理");
m_tab.InsertItem(1,"图片处理");
m_tab.InsertItem(2,"文字处理");
m_tab.InsertItem(3,"音乐播放");
m_tab.InsertItem(4,"音频播放");
RECT rc;
m_tab.GetClientRect(&rc);
m_draw.Create(IDD_DRAW_DIALOG,&m_tab);
m_draw.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_SHOWWINDOW);
m_picture.Create(IDD_PICTURE_DIALOG,&m_tab);
m_picture.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_music.Create(IDD_MUSIC_DIALOG,&m_tab);
m_music.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_movie.Create(IDD_MOVIE_DIALOG,&m_tab);
m_movie.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_word.Create(IDD_WORD_DIALOG,&m_tab);
m_word.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);

return TRUE; // return TRUE unless you set the focus to a control

在添加类向导OnSelchangeTab1（）中添加代码：

void CMyDlg::OnSelchangeTab1(NMHDR* pNMHDR, LRESULT* pResult)
{
// TODO: Add your control notification handler code here
CRect rc;
m_tab.GetClientRect(&rc);

switch(m_tab.GetCurSel())
{

case 0:
m_movie.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_music.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_word.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_picture.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_draw.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_SHOWWINDOW);
break;

case 1:
m_movie.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_music.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_word.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_draw.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_picture.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_SHOWWINDOW);
break;
case 2:
m_movie.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_music.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_picture.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_draw.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_word.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_SHOWWINDOW);
break;

case 3:
m_movie.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_word.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_picture.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_draw.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_music.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_SHOWWINDOW);
break;
case 4:
m_music.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_word.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_picture.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_draw.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_HIDEWINDOW);
m_movie.SetWindowPos(NULL,5,20,rc.right,rc.bottom,SWP_SHOWWINDOW);
break;
}
*pResult = 0;
}
4. 本作业分为5个部分：图形处理，图片处理，文字处理，音乐播放，音频播放
（1）分别建立5个资源：
选择菜单栏的“插入”，选择窗体，窗体名称分别为：DRAW,Picture,Word,MUSIC,MOVIE

并将窗体的样式改为如下：

（2）分别为5个窗体创建变量名称：
在 “多媒课设Dlg.h”中添加变量：

另外将5个部分的头文件全部加到“多媒体课设Dlg.h”中，才能调用哦
（3）插入背景图片：
菜单栏选择“插入”，选择“资源”，选择“Bitmap”,点击“引入”，选择BMP格式的图片
名称为IDB_BITMAP4，在OnPaint()添加如下代码：
else
{
// CDialog::OnPaint();
CPaintDC dc(this);
CRect rect;
GetClientRect(&rect);
CDC dcMem;
dcMem.CreateCompatibleDC(&dc);
CBitmap bmpBackground;
bmpBackground.LoadBitmap(IDB_BITMAP4);
BITMAP bitmap;
bmpBackground.GetBitmap(&bitmap);
CBitmap *pbmpOld=dcMem.SelectObject(&bmpBackground);
dc.StretchBlt(0,0,rect.Width(),rect.Height(),&dcMem,0,0,bitmap.bmWidth,bitmap.bmHeight,SRCCOPY);
}

二．各个板块设计：
（1）图形处理：
图形处理设计框架图：
图形处理界面

选择图形

清空面板
改变填充颜色

选择线型

改变画笔颜色
输入线宽

实线
点线
虚线
椭圆
直线

矩形
涂鸦

设计如图：

插件名称
ID
直线
IDC_Line
矩形
IDC_Rect
椭圆
IDC_Elipse
涂鸦
IDC_Tuya
线型
IDC_Linestyle
线宽
IDC_Linewidth
画笔颜色
IDC_Pen color
填充颜色
IDC_Brushcolor
清空面板
IDC_clear
绘画区域
IDC_Show

功能实现：

在Draw.h添加变量：

设置默认值：
DRAW::DRAW(CWnd* pParent)
: CDialog(DRAW::IDD, pParent)
{
//{{AFX_DATA_INIT(DRAW)
m_linewidth = 0;
f_move=0;
color_pen=RGB(255,0,0);
color_brush=RGB(255,255,255);
Hcursor=AfxGetApp()->LoadStandardCursor(IDC_CROSS);
//}}AFX_DATA_INIT
}
在OnInitDialog()中设置线型的选择和默认值，代码如下：
BOOL DRAW::OnInitDialog()
{
CDialog::OnInitDialog();

// TODO: Add extra initialization here
CheckRadioButton(IDC_Line,IDC_Tuya,IDC_Rect);//默认选择画矩形
m_linestyle.AddString("实线");
m_linestyle.AddString("虚线");
m_linestyle.AddString("点线");
m_linestyle.SetCurSel(0);//默认画实线

return TRUE; // return TRUE unless you set the focus to a control
// EXCEPTION: OCX Property Pages should return FALSE
}

在OnPaint添加如下代码：
void DRAW::OnPaint()
{
CPaintDC dc(this); // device context for painting

// TODO: Add your message handler code here
UpdateData(TRUE);

CRect rect;
GetDlgItem(IDC_SHOW)->GetWindowRect(&rect);
ScreenToClient(&rect);

CBrush brush(RGB(255,255,255));
dc.FillRect(CRect(rect.left,rect.top+8,rect.right,rect.bottom),&brush);

// Do not call CDialog::OnPaint() for painting messages
}

添加LButtonDown函数响应：
void DRAW::OnLButtonDown(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
UpdateData(TRUE);
m_BeginPoint = point;
m_EndPoint = point;
SetCapture();//执行这条语句后，当鼠标移动到本窗口以外时，鼠标消息仍然被发送给本窗口;
f_move = 1;
CRect rect;
GetClientRect(&rect);
ClientToScreen(&rect);
CDialog::OnLButtonDown(nFlags, point);
}

添加LButtonUp函数响应：
void DRAW::OnLButtonUp(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
CDC *dc=GetDC();
if(f_move)
{
::ReleaseCapture();//停止捕获鼠标消息
draw(point,1);
f_move = 0;
}
CDialog::OnLButtonUp(nFlags, point);
}
添加MouseMove函数响应：
void DRAW::OnMouseMove(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
draw(point,0);
CDialog::OnMouseMove(nFlags, point);
}

给“线型按钮”添加CBN_SELCHANCE响应函数，代码如下：
void DRAW::OnSelchangeLinestyle()
{
// TODO: Add your control notification handler code here
CString str;
m_linestyle.GetLBText(m_linestyle.GetCurSel(),str);
if(0 == strxpare("实线"))
{
type = PS_SOLID;

}
if(0 == strxpare("虚线"))
{
type = PS_DASH;
}
if(0 == strxpare("点线"))
{
type = PS_DOT;
}
}

添加draw（）函数，实现各种功能的绘图：
void DRAW::draw(CPoint point, int k)
{

CPen pen(type,m_linewidth,color_pen);
CClientDC ClientDC(this);
ClientDC.SelectObject(&pen);
CBrush brush(color_brush);
ClientDC.SelectObject(&brush);
int j;
j = GetCheckedRadioButton(IDC_Line,IDC_Tuya);
if(f_move)
{
switch(j)
{

case IDC_Rect:
ClientDC.SetROP2(R2_NOT);
ClientDC.MoveTo(m_BeginPoint);
ClientDC.Rectangle(m_BeginPoint.x,m_BeginPoint.y,m_EndPoint.x,m_EndPoint.y);
if(k==1)
ClientDC.SetROP2(R2_COPYPEN);
ClientDC.MoveTo(m_BeginPoint);
ClientDC.Rectangle(m_BeginPoint.x,m_BeginPoint.y,point.x,point.y);
m_EndPoint=point;
break;

case IDC_Line:
ClientDC.SetROP2(R2_NOT);
ClientDC.MoveTo(m_BeginPoint);
ClientDC.LineTo(point);
if(k == 1)
ClientDC.SetROP2(R2_COPYPEN);

ClientDC.MoveTo(m_BeginPoint);
ClientDC.LineTo(point);
m_EndPoint=point;
break;

case IDC_Ellipse:
ClientDC.SetROP2(R2_NOT);
ClientDC.MoveTo(m_BeginPoint);
ClientDC.Ellipse(m_BeginPoint.x,m_BeginPoint.y,m_EndPoint.x,m_EndPoint.y);

if(k==1)
ClientDC.SetROP2(R2_COPYPEN);
ClientDC.MoveTo(m_BeginPoint);
ClientDC.Ellipse(m_BeginPoint.x,m_BeginPoint.y,point.x,point.y);
m_EndPoint=point;
break;

case IDC_Tuya:
ClientDC.MoveTo(m_BeginPoint);
ClientDC.LineTo(point);
m_BeginPoint = point;
break;
}

}
}
给“填充颜色”按钮添加单击响应：

void DRAW::OnBrushcolor()
{
// TODO: Add your control notification handler code here
CColorDialog m_pColorDlg;
m_pColorDlg.m_cc.Flags = CC_ANYCOLOR|CC_ENABLEHOOK;
if(m_pColorDlg.DoModal() == IDOK)
{
color_brush = m_pColorDlg.GetColor();

}
}
给“画笔颜色”按钮添加单击响应：

void DRAW::OnPencolor()
{
// TODO: Add your control notification handler code here
CColorDialog m_pColorDlg;
m_pColorDlg.m_cc.Flags = CC_ANYCOLOR|CC_ENABLEHOOK;
if(m_pColorDlg.DoModal() ==IDOK)
{
color_pen = m_pColorDlg.GetColor();
}
}

添加“情况面板”按钮单击响应：
void DRAW::Onclear()
{
// TODO: Add your control notification handler code here
Invalidate();
}

（2）图片处理：
图形处理设计框架图：

图片处理界面

打开图片

轮廓

杂色
反色

浮雕

锐化

鼠标处的RGB和颜色

蓝
绿
颜色
红

设计如图：

控件名称
ID
图形显示区域
IDC_DRAW
打开
IDC_OPEN
锐化
IDC_sharp
浮雕
IDC_fudiao
反色
IDC_fanse
轮廓
IDC_lunkuo
杂色
IDC_zase
（编辑框）红
IDC_RED
（编辑框）蓝
IDC_GREEN
（编辑框）绿
IDC_BLUE
（编辑框）显示颜色
IDC_COLOR

实现功能：

在Picture.h中添加变量：

在OnPaint()添加代码如下：
void Picture::OnPaint()
{
CPaintDC dc(this); // device context for painting

// TODO: Add your message handler code here
CDialog::OnPaint();
CWnd*pWnd=GetDlgItem(IDC_DRAW);
pWnd->UpdateWindow();
DrawPhoto();
// Do not call CDialog::OnPaint() for painting messages
}

添加DrawPhoto()函数，代码如下：
void Picture::DrawPhoto()
{
if(!m_hBitmap)
return;
CBitmap m_bmp;
m_bmp.Attach(m_hBitmap);
BITMAP bm;
m_bmp.GetObject(sizeof(BITMAP),&bm);
float fScale;
fScale=(float)bm.bmHeight/(float)bm.bmWidth;
CWnd*pWnd=GetDlgItem(IDC_DRAW);
CDC*pDC=pWnd->GetDC();
CRect reClient;
int nWidth,nHeight,nX=0,nY=0;
pWnd->GetClientRect(reClient);
nWidth=reClient.Width();
nHeight=(int)((float)nWidth*fScale);
nX=0;
nY=(reClient.Height()-nHeight)/2;
if(nHeight>reClient.Height())
{
nHeight=reClient.Height();
nWidth=(int)((float)nHeight/fScale);
nX=(reClient.Width()-nWidth)/2;
nY=0;
}
CDC dcMem;
dcMem.CreateCompatibleDC(pDC);
CBitmap *pOldbmp=dcMem.SelectObject(&m_bmp);
reClient.DeflateRect(0,0);
pDC->Rectangle(reClient);
pDC->StretchBlt(nX,nY,nWidth,nHeight,&dcMem,0,0,bm.bmWidth,bm.bmHeight,SRCCOPY);
dcMem.SelectObject(pOldbmp);

}

给“打开”按钮添加单击响应，代码如下：
void Picture::OnOpen()
{
// TODO: Add your control notification handler code here
static char BASED_CODE szFilter[]="图片文件(*.bmp)|*.bmp||";
CFileDialog dlg(TRUE,NULL,NULL,OFN_HIDEREADONLY|OFN_OVERWRITEPROMPT,szFilter);
if(IDOK!=dlg.DoModal())
return;
m_hBitmap=(HBITMAP)::LoadImage(AfxGetInstanceHandle(),dlg.GetPathName(),IMAGE_BITMAP,0,0,LR_LOADFROMFILE|LR_CREATEDIBSECTION);
GetDlgItem(IDC_sharp)->EnableWindow(TRUE);
Invalidate();

}

给“锐化”按钮添加单击响应，代码如下：
void Picture::Onsharp()
{
// TODO: Add your control notification handler code here
int sharpLaplacian[9]={-1,-1,-1,-1,9,-1,-1,-1,-1};
CWnd*pWnd=GetDlgItem(IDC_DRAW);
CDC*pDC=pWnd->GetDC();
pWnd->UpdateWindow();
CRect reClient;
pWnd->GetClientRect(reClient);
int nWidth=reClient.Width();
int nHeight=reClient.Height();
COLORREF bkPixel[400][300];
for(int bi=0;bi<nWidth;bi++)
for(int bj=0;bj<nHeight;bj++)
bkPixel[bi][bj]=pDC->GetPixel(bi,bj);
int i,j;
for(i=1;i<nWidth-1;i++)
{
for(j=1;j<nHeight-1;j++)
{
int rr=0,gg=0,bb=0,index=0;
for(int col=-1;col<=1;col++)
{
for(int row=-1;row<=1;row++)
{
COLORREF clr=bkPixel[i+row][j+col];
rr+=GetRValue(clr)*sharpLaplacian[index];
gg+=GetGValue(clr)*sharpLaplacian[index];
bb-=GetBValue(clr)*sharpLaplacian[index];
index++;
}
}

if(rr>255)
rr=255;
else if(rr<0)
rr=-rr;
if(gg>255)
gg=255;
else if(gg<0)
gg=-gg;
if(bb>255)
bb=255;
else if(bb<0)
bb=-bb;
pDC->SetPixelV(i,j,RGB(rr,gg,bb));
}

}
}

给“浮雕”按钮添加单击响应，代码如下：
void Picture::Onfudiao()
{
// TODO: Add your control notification handl
