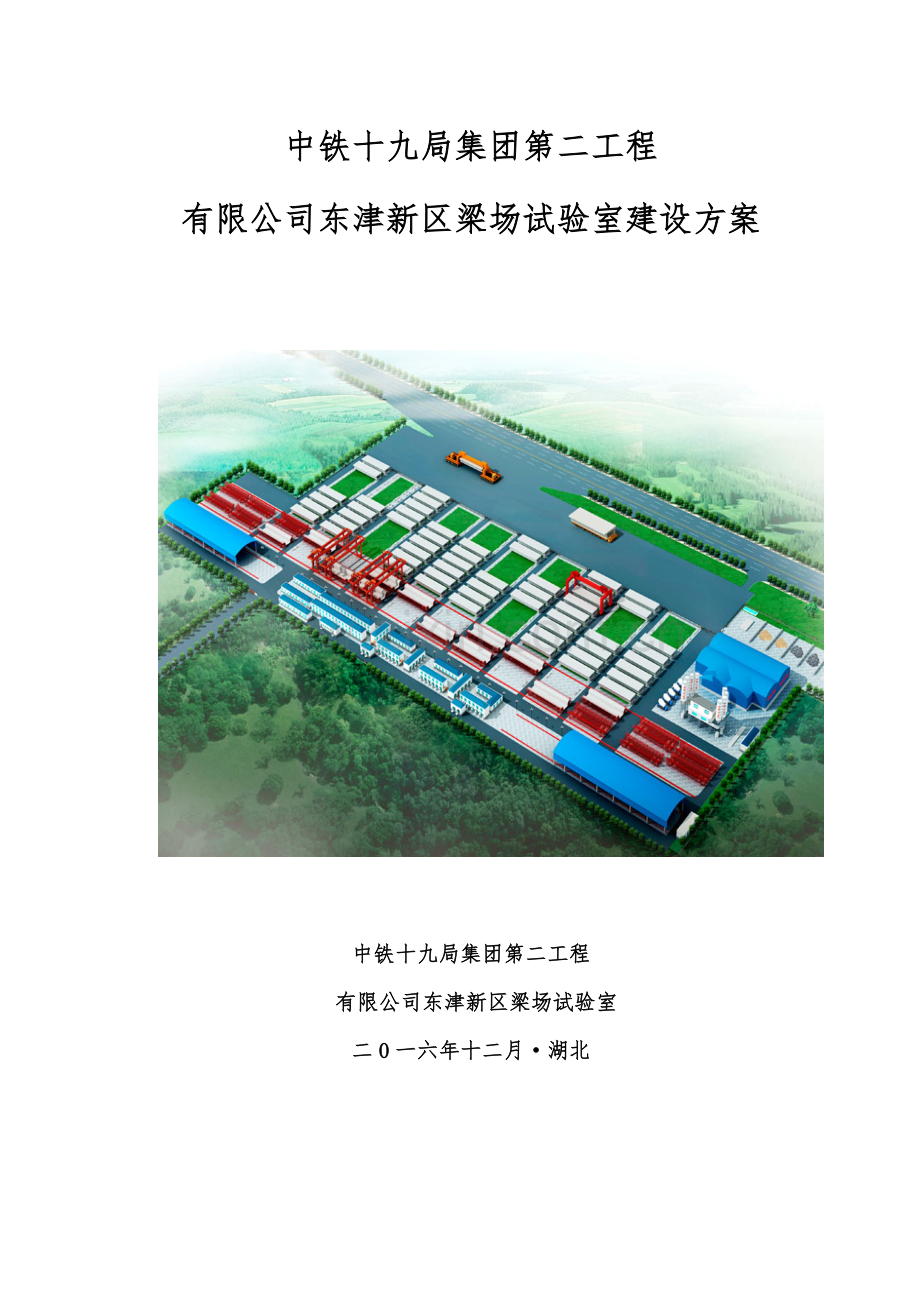

中铁十九局集团第二工程郑万高铁梁场试验室建设方案最终.docx

中铁十九局集团第二工程
有限公司东津新区梁场试验室建设方案

中铁十九局集团第二工程
有限公司东津新区梁场试验室
二0一六年十二月·湖北

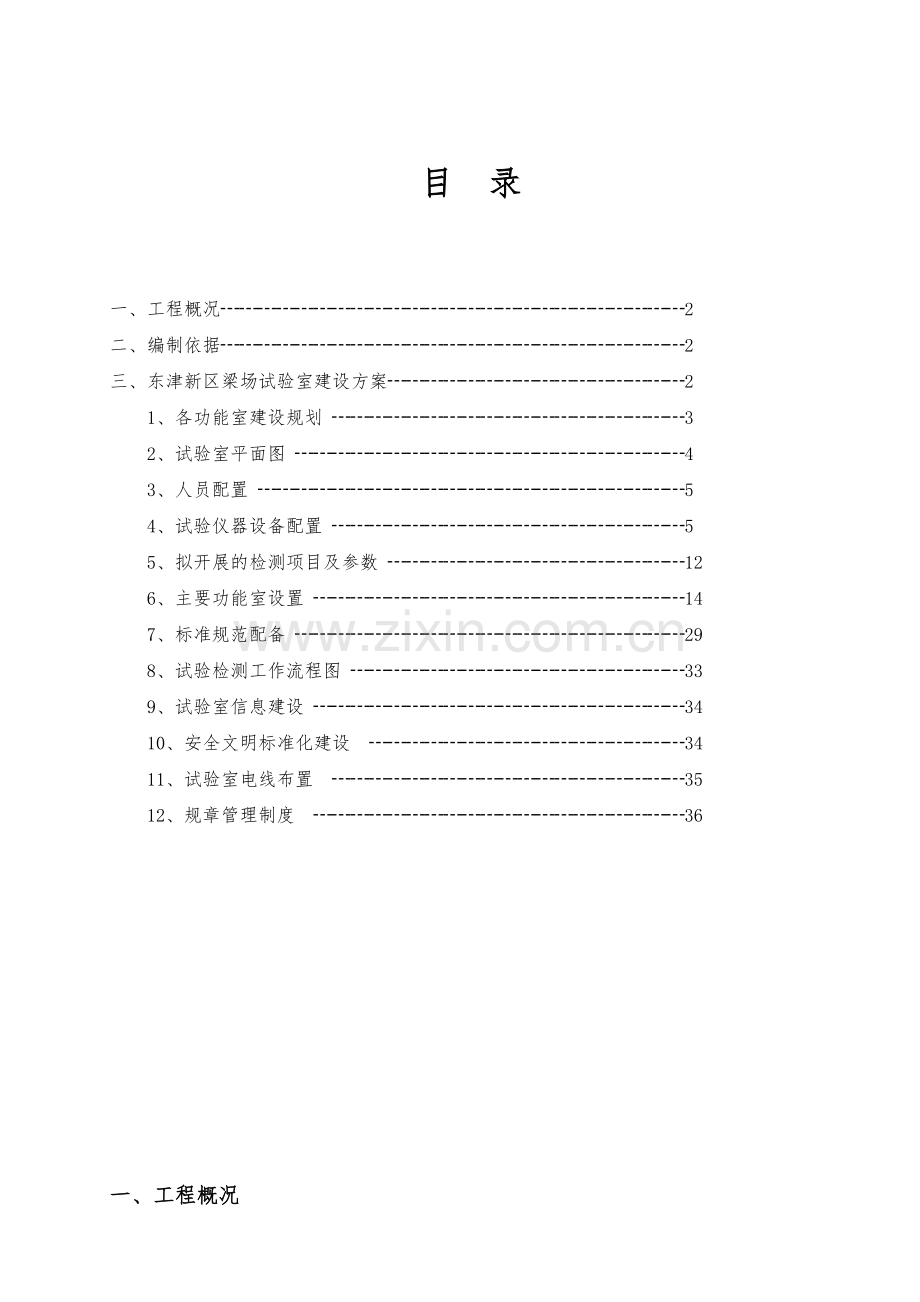

目 录

一、工程概况┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2
二、编制依据┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2
三、东津新区梁场试验室建设方案┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2
1、各功能室建设规划 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3
2、试验室平面图 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4
3、人员配置 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5
4、试验仪器设备配置 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5
5、拟开展的检测项目及参数 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12
6、主要功能室设置 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14
7、标准规范配备 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29
8、试验检测工作流程图 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄33
9、试验室信息建设 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34
10、安全文明标准化建设 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34
11、试验室电线布置 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35
12、规章管理制度 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36

一、工程概况
东津新区梁场设在线路DIK387+300左侧，负责DIK376+543.671～DIK400+708范围内东津1号双线特大桥、东津2号双线特大桥、汉江双线特大桥（隶属于4标段）共497孔（本标段434孔，4标段63孔）及武汉至重庆上行联络线单线特大桥、武汉至重庆下行联络线单线特大桥共143孔预制箱梁施工任务及东津站D3走行线1号特大桥、东津站D3走行线2号特大桥、东津站D4走行线特大桥109孔T梁施工任务。
二、编制依据
1、《铁路工地试验室标准化管理实施意见》（工管办函[2013]284号）
2、《铁路建设项目工程试验室管理标准》（Q/CR 9204-2015）
3、《铁路建设项目工程试验检测管理办法》（武广安[2016]29号）
4、《安全文明标准化工地建设标准》（武广工[2016]37号）
三、东津新区梁场试验室建设方案
根据工程需要，结合本标段项目经理部总体施工组织和建设情况，建设一个梁场试验室。梁场试验室设置在襄阳市东津镇岳岗村。梁场试验室设置能检测水泥常规指标、砂石常规指标、掺和料常规指标、减水剂及引气剂常规指标、混凝土、灌浆材料、钢材、千斤顶校准等指标检测。按照标准化建设管理办法要求，试验室整体按庭院格局规划布置。梁场试验室占地面积约1208 m²，房屋总面积540 m²，其中试验检测室面积345m2，办公面积103m²、标准养护室86m2、设置混凝土室、力学室等各功能室共计17间。试验室设专用废料存放池，并根据安全管理办法设置1×2×1m消防砂池、每幢房屋两端配灭火器6个。所有活动板房均采用自熄式材料。

1、 各功能室建设规划

序号
功能室名称
面积（m2）
备注
1
标准养护室
86
配温湿度控制设备，完善的排水系统
2
力学室
54
配温湿度控制设备，空调
3
混凝土室
32
配温湿度控制设备，空调
4
胶凝材料室
21
配温湿度控制设备，空调
5
集料室
21
配温湿度控制设备，空调
6
化学分析室
21
配温湿度控制设备，空调
7
高温室
21
配空调
8
混凝土耐久室
21
配温湿度控制设备，空调
9
样品室
21
配空调
10
留样室
21
配空调
11
储物室
21
配空调
12
计量室
21
配空调
13
办公室
65
配空调
14
资料室
21
配空调
15
信息化室
21
配空调
16
会议室
43
配空调
17
主任室
21
配空调

2、 东津新区梁场试验室平面图

3、人员配置
根据武九客专湖北公司项目标准化要求，项目管段内主体工程所需开展的试验检测内容及工作量，东津新区梁场试验室拟配备试验人员8人，试验室主任1人，技术负责人1人，质量负责人1人，试验室副主任1人，试验员3人，信息化管理员1人；其中试验检测工程师4人。
试验人员分工表
序号
任务
人数（人）
备注
1
试验室全面工作
1
主任
2
胶材试验
1

3
钢材
1

4
集料、混凝土配合比
1

5
混凝土试件抗压
1

6
外加剂试验
1

7
拌合站及现场试验人员
1

8
信息化管理员
1

4、试验仪器设备配置
依据《高速铁路预制后张法预应力混凝土简支梁》TB/T 3432-2016、《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T 3192-2008）、《预应力混凝土铁路桥简支梁产品生产许可证实施细则》(XK17-004)、《铁路混凝土工程施工质量验收标准》（TB 10424-2010）、《铁路混凝土》（TB/T 3275-2011）、《预应力混凝土铁路桥简支梁静载弯曲试验方法及评定标准》（TB/T 2092-2003）、《高速铁路桥涵工程施工质量验收标准》（TB10752-2010)，结合本标段的工程实际情况，主要配备了满足建筑工程原材料、结构和构件成品、半成品的质量检验、结构物检测仪器设备，对部分检测频次低的检测设备昂贵的检测项目进行委外检测。仪器配置如下：

ZWZQ-3标东津新区梁场试验室仪器设备配置表
编号
设备名称
检测
项目
设备数量
规格型号
操作
人数
19-ZW-LC-1
标准养护室
全自动标养设备
标养
试块
2台
THC-01
2人
19-ZW-LC-2
养护室架子
28套
1500*600*1700
19-ZW-LC-3
力学室
压力试验机
抗压
强度
1台
THY-2000
2人
19-ZW-LC-4
万能材料试验机
钢筋原材检测
1台
WE-100B
2人
19-ZW-LC-5
万能材料试验机
1台
WE-600B
19-ZW-LC-6
万能材料试验机
1台
GWE-1000B
19-ZW-LC-7
钢筋冷弯蕊
1套
WX100-32
19-ZW-LC-8
自动钢筋标距仪
1台
LB-40
19-ZW-LC-9
砼弹性模量测定仪
试块弹性模量
1台
TM-II型
1人
19-ZW-LC-10
钢直尺
重量
偏差
1把
0-1500mm
1人
19-ZW-LC-11
钢直尺
1把
0-1000mm
1人
19-ZW-LC-12
金属洛氏硬度计
锚具检测
1套
HR-150A
2人
19-ZW-LC-13
洛氏硬度仪标准块
1个
47.OHRC
19-ZW-LC-14
洛氏硬度仪标准块
1个
27.3HRC
19-ZW-LC-15
洛氏硬度仪标准块
1个
82.5HRA
19-ZW-LC-16
游标卡尺
伸长率
1把
0-300mm
1人
19-ZW-LC-17
游标万能角度尺
试模
自检
1套
0-320°
2人
19-ZW-LC-18
混凝土室
强制式砼搅拌机
配合比
1台
SZD-60型
4人
19-ZW-LC-19
砼振动台
试件
成型
1台
HZJ-1
1人
19-ZW-LC-20
砼压力泌水仪
压力
泌水
1台
BSY-1
2人
19-ZW-LC-21
混凝土贯入阻力仪
砼初终凝结时间
1台
ZC-1A型
2人
19-ZW-LC-22
混凝土含气量测定仪
砼含
气量
1台
直读式
2人
19-ZW-LC-23
坍落度测定仪（带捣棒）
坍落度试验
1套
200×300mm
2人
19-ZW-LC-24
钢直尺
1把
0-300mm
19-ZW-LC-25
混凝土收缩膨胀仪
砼收缩膨胀
1台
SP-540
2人
19-ZW-LC-26
脱模空压机
试块
脱模
1台
/
1人
编号
设备名称
检测
项目
规格型号
规格型号
操作人数
19-ZW-LC-27
混凝土室
电子称
称量
1台
0-30kg
1人
19-ZW-LC-28
电子天平
称量
1台
0-5kg（0.1g）
1人
19-ZW-LC-29
电通量试模
混凝土试块成型
2组
Φ100×50mm
2人
19-ZW-LC-30
混凝土抗冻试模
16只
100*100*400mm
19-ZW-LC-31
混凝土弹性模量试模
30只
150×150×300mm
19-ZW-LC-32
混凝土抗压试模
250只
150×150×150mm
19-ZW-LC-33
砂浆抗压试模
30联
70.7×70.7×70.7mm
19-ZW-LC-34
钻芯取样机
砼取芯
1台
/
3人
19-ZW-LC-35
混凝土回弹仪
砼回弹
1台
ZC3-A
1人
19-ZW-LC-36
胶材室
水泥胶砂搅拌机
水泥胶砂强度
1台
JJ-5
2人
19-ZW-LC-37
水泥胶砂振实台
1台
ZT-96
19-ZW-LC-38
水泥标准养护箱
1台
SHBY-40B
19-ZW-LC-39
恒应力抗压抗折一体试验机
1台
HYZ-300.10型
19-ZW-LC-40
水泥胶砂试模
20联
40×40×160mm
19-ZW-LC-41
水泥净浆搅拌机
水泥安定性
1台
NJ-160
1人
19-ZW-LC-42
雷氏夹测定仪
1台
LD-50
19-ZW-LC-43
水泥标准稠度凝结测定仪
初终凝时间
1台
（0-70）mm
1人
19-ZW-LC-44
负压筛析仪
水泥
细度
1台
FSY-150B型
1人
19-ZW-LC-45
水泥负压筛
1个
80um
19-ZW-LC-46
水泥负压筛
1个
45um
19-ZW-LC-47
水泥胶砂流动度仪
胶砂流动度
1台
NLD-3
1人
19-ZW-LC-48
标准恒温水浴
密度
1台
CF-B
1人
19-ZW-LC-49
李氏比重瓶
4个
/
19-ZW-LC-50
电子天平
称量
1台
0-2kg(0.1g)
19-ZW-LC-51
玻璃干燥器（配干燥剂）
/
2套
/
1人
19-ZW-LC-52
加湿器
空气
加湿
1台
GL-2218
1人
19-ZW-LC-53
留样桶
样品
留样
60个
/
1人
编号
设备名称
检测
项目
设备数量
规格型号
操作
人数
19-ZW-LC-54
集料室
震击式标准振筛机
筛分、含泥量、泥块含量
1台
ZBSX-92A
2人
19-ZW-LC-55
方孔细骨料筛
1套
Φ0.16-10mm
19-ZW-LC-56
方孔粗骨料筛
1套
Ф2.5-40mm
19-ZW-LC-57
碎石压碎值试验仪
压碎值
1台
直径150mm
1人
19-ZW-LC-58
针片状规准仪
针片状
1套

1人
19-ZW-LC-59
石子漏斗
堆积
密度
1台
/
2人
19-ZW-LC-60
砂子漏斗
1台
/
19-ZW-LC-61
容重筒
1套
1L/2L/3L/5L/10L/20L
19-ZW-LC-62
电子称
称量
1台
0-30Kg
1人
19-ZW-LC-63
静水天平
吸水率
1台
FA2004
1人
19-ZW-LC-64
放大镜
云母
含量
1台
40倍
1人
19-ZW-LC-65
洗耳球
工具
4把
/
1人
19-ZW-LC-66
托盘
4把
大中小
19-ZW-LC-67
电子天平
称量
1台
TP-A1000
1人
19-ZW-LC-68
耐久室
自动真空饱水机
电通量
1台
HDL-II型
1人
19-ZW-LC-69
混凝土氯离子电通量测定仪
1台
DTL-II型
1人
19-ZW-LC-70
混凝土快速冻融试验机
砼冻融
1台
KDR-16
2人
19-ZW-LC-71
高温室
电热恒温鼓风干燥箱
样品
烘干
1台
101A-2型
1人
19-ZW-LC-72
电热鼓风干燥箱
1台
101A-2型
19-ZW-LC-73
沸煮箱
水泥安定性
1台
FZ-31型
1人
19-ZW-LC-74
箱式电阻炉
烧失量
1台
2.5-10
1人
19-ZW-LC-75
计量室
大量程百分表
位移
8个
（0-50）mm
1人
19-ZW-LC-76
磁性表座
8个
CZ-6A
19-ZW-LC-77
钢筋保护层厚度仪
测厚
1台
GTJ-RBL
1人
19-ZW-LC-78
裂缝宽度测定仪
裂缝
宽度
1台
GTJ-FKY
1人
19-ZW-LC-79
涂层测厚仪
测厚
1台
FNT200
1人
19-ZW-LC-80
精密数字测定仪
精密
测量
1台
D560
1人
19-ZW-LC-81
跨度样板尺
外形
检测
各1套
32/24mm
1人
19-ZW-LC-82
活塞压力计
检定
仪表
1套
Y047
1人
19-ZW-LC-83
标准测力计
测力值
2套
SHHF-300
1人
19-ZW-LC-84
测力环
2套
RLP-250
1人
19-ZW-LC-85
管型测力计
2个
LZT-20
1人
19-ZW-LC-86
管型测力计
5个
LZT-20
1人
19-ZW-LC-87
扭力扳手
工具
2个
750-2000
1人
编号
设备名称
检测
项目
设备数量
规格型号
操作
人数
19-ZW-LC-88
计量室
工程检测尺
长度测量
1套
JZC-GZ型
2人
19-ZW-LC-89
钢卷尺
4把
10m
19-ZW-LC-90
钢卷尺
4把
7.5m
19-ZW-LC-91
钢卷尺
5把
6m
19-ZW-LC-92
钢卷尺
5把
5m
19-ZW-LC-93
钢直尺
1把
0-1500mm
19-ZW-LC-94
钢直尺
2把
0-1000mm
19-ZW-LC-95
钢直尺
3把
0-1000mm
19-ZW-LC-96
钢直尺
2把
0-1000mm
19-ZW-LC-97
钢直尺
9把
0-300mm
19-ZW-LC-98
钢直尺
6把
0-150mm
19-ZW-LC-99
钢直尺
4把
0-500mm
19-ZW-LC-100
水平尺
水平测量
3把
0-200mm
1人
19-ZW-LC-101
水平尺
3把
0-600mm
19-ZW-LC-102
水平尺
3把
0-1000mm
19-ZW-LC-103
宽度角尺
量具
5把
315*200
2人
19-ZW-LC-104
塞尺
2套
17*100
19-ZW-LC-105
斜塞尺
2套
0.02-1.00mm
19-ZW-LC-106
游标塞尺
2套
(0.5-15)mm
19-ZW-LC-107
数显深度尺
2套
0-300
19-ZW-LC-108
深度游标卡尺
1套
0-500mm
19-ZW-LC-109
深度游标卡尺
1套
0-300mm
19-ZW-LC-110
游标卡尺（含数显）
2套
ST-2000
19-ZW-LC-111
游标卡尺（含数显）
1套
ST-3000
19-ZW-LC-112
游标卡尺
2套
0-1000mm
19-ZW-LC-113
游标卡尺
1套
0-500mm
19-ZW-LC-114
游标卡尺
2套
0-300mm
19-ZW-LC-115
游标万能角度尺
1套
0-320°
19-ZW-LC-116
内径千分尺
2套
600*50mm
19-ZW-LC-117
直角尺
4个
300mm
19-ZW-LC-118
直角尺
2个
600mm
19-ZW-LC-119
直角尺
1个
1000mm
19-ZW-LC-120
L型尺
1个
1200mm*1250mm
19-ZW-LC-121
U尺
1个
/
19-ZW-LC-122
刀口角尺
1套
125*80mm
19-ZW-LC-123
刀口角尺
1套
100*60mm
19-ZW-LC-124
电子内卡规
1套
0-165mm
19-ZW-LC-125
电子外卡规
1套
0-150mm
19-ZW-LC-126
带表内卡规
5套
/
19-ZW-LC-127
止通规
1套
M24-6H
编号
设备名称
检测
项目
设备数量
规格型号
操作
人数
19-ZW-LC-128
计量室
止通规
量具
1套
M22-6H

2人
19-ZW-LC-129
止通规
1套
M20-6H
19-ZW-LC-130
止通规
1套
M16-6H
19-ZW-LC-131
螺纹塞规
1套
M32*3-6H
19-ZW-LC-132
螺纹塞规
1套
M33*3-6H
19-ZW-LC-133
螺纹塞规
1套
M39-6H
19-ZW-LC-134
螺纹塞规
1套
M24*3-6H
19-ZW-LC-135
螺纹塞规
1套
M22*2.5-6H
19-ZW-LC-136
螺纹塞规
1套
M22*2-6H
19-ZW-LC-137
螺纹塞规
1套
M20-6H
19-ZW-LC-138
螺纹塞规
1套
M16-6H
19-ZW-LC-139
螺纹环规
1套
M30*2-7H
19-ZW-LC-140
螺纹环规
各1套
M39*4-6g Z/T
19-ZW-LC-141
螺纹环规
各1套
M33*3-6g Z/T
19-ZW-LC-142
螺纹环规
各1套
M30*3-6g Z/T
19-ZW-LC-143
螺纹环规
各1套
M20-6g Z/T
19-ZW-LC-144
螺纹环规
各1套
M16-6g Z/T
19-ZW-LC-145
大体积混凝土温度测定仪
测砼
温度
1套
YS-WXCW
1人
19-ZW-LC-146
红外测温仪
1台
AR360
1人
19-ZW-LC-147
磁性表座
位移计
6个
/
1人
19-ZW-LC-148
引伸计
1台
YYU-500
19-ZW-LC-149
耐震电接点压力表
检测
32个
YB-150-Z
1人
19-ZW-LC-150
千斤顶反力架
千斤顶校验
2套
/
2人
19-ZW-LC-151
传感器
1套
LD-41
19-ZW-LC-152
锚具反力架
锚具
校验
1套
/
2人
19-ZW-LC-153
传感器
1套
LD-41
19-ZW-LC-154
静载试验架
静载
试验
1台
32m/24m
2人
19-ZW-LC-155
千斤顶
13台
YDCW2000
19-ZW-LC-156
电子秒表
4个
PC396
19-ZW-LC-157
精密压力表
13个
0-60Mpa
19-ZW-LC-158
百分表
8个
0-50mm
19-ZW-LC-159
读书显微镜
1台
40X
19-ZW-LC-160
测厚仪
测量
厚度
1台
LZ-373
1人
19-ZW-LC-161
标准砝码
标定
1套
25kg、10kg、5kg、2kg
2人
19-ZW-LC-162
化学室
玻璃液体温度计
测量
温度
10支
0～100℃
1人
19-ZW-LC-163
玻璃液体温度计
5支
-10～100℃
1人
19-ZW-LC-164
玻璃液体温度计
5支
0～50℃
1人
19-ZW-LC-165
竹节玻璃液体温度计
1套
WNG-01
1人
编号
设备名称
检测
项目
设备数量
规格型号
操作
人数
19-ZW-LC-166
化学室
温湿度表
测量
温度
8套
WHM-5
1人
19-ZW-LC-167
红外线测温仪
2台
VT301A
1人
19-ZW-LC-168
水泥比表面积仪
细度
1台
FBT-5
1人
19-ZW-LC-169
水泥游离钙快速测定仪
游离钙测定
1台
CFC-5型
1人
19-ZW-LC-170
电子秒表
工具
2个
PC396
1人
19-ZW-LC-171
比重瓶
密度
1套
测定范围1.0～2.0
1人
19-ZW-LC-172
光源读数显微镜
玻璃
微珠
1台
WYSX-40
1人
19-ZW-LC-173
火焰光度计
检测元素高低
1台
FP6410
1人
19-ZW-LC-174
数显酸度计
酸碱度
1台
PHS-3C
1人
19-ZW-LC-175
滴定管
5套
/
1人
19-ZW-LC-176
密度计
比重
1套
DMF-1-CR
1人
19-ZW-LC-177
婆美计
密度
1套
0～35
1人

5、拟开展的检测项目及参数
序号
材料名称
现场试验室检测参数
委外项目
委外试验检测参数
备注
1
水泥及掺合料
比表面积、凝结时间、安定性、胶砂强度、烧失量、密度、细度、含水量、标准稠度用水量、胶砂流动度、活性指数、流动度比、需水量比、游离CaO含量；
化学分析

CaO含量、MgO含量、SO3含量、CL-含量、碱含量、熟料中的C3A含量、胶材抗蚀系数；
/
2
粗、细骨料
颗粒级配/筛分析、含泥量、泥块含量、堆积密度、表观密度、紧密密度、空隙率、紧密空隙率、吸水率、含水率、针片状颗粒含量、压碎指标值、有机物含量、岩石抗压强度
化学分析
硫化物及硫酸盐含量、CL-含量、碱活性、坚固性
/
3
胶凝材料浆体
流动度（稠度）、凝结时间、抗压强度、抗折强度、泌水率、膨胀率、含气量
耐久性
对钢筋的锈蚀作用
/
4
钢材及其连接
尺寸、外形、重量偏差、最大总伸长率、屈服强度、抗拉强度、延伸率、断后伸长率、弯曲/冷弯、反复弯曲、洛氏硬度、钢绞线伸直性；
力学性能
锚具效率系数、极限拉力总应变率、锚板强度、锚口摩阻+喇叭口摩阻、1000h应力松驰、残余变形、涂层厚度；
/
5
外加剂、引气剂
密度、固含量、含水率、PH值、细度、水泥净浆流动度、水泥胶砂减水率、坍落度1h经时变化量、减水率、泌水率比、抗压强度比、凝结时间差、凝结时间、含气量及经时变化量、限制膨胀率、收缩率比、相对耐久性；
耐久性、化学分析
硫酸钠含量、PH值、CL-含量、碱含量、甲醛含量、氧化镁、限制膨胀率、28d硬化体气泡间距系数、压力泌水率比；
/
6
混凝土用水
/
化学分析、耐久性
不溶物含量、PH值、可溶物含量、氯化物含量、硫酸盐含量、碱含量、抗压强度比(28d) 、凝结时间差；
/
7
环境水
/
化学分析
水中硫酸根、PH值、土中硫酸根、水中侵蚀性二氧化碳、水中镁离子、碱含量、氯化物含量；
/
8
灌浆材料
流动度、自由泌水率、压力泌水率比、自由膨胀率、抗折抗压强度、充盈度、坍落度和扩展度、泌水率；
化学分析
凝结时间(初凝、终凝)、氯离子含量；
/
9
混凝土
配合比设计、稠度、凝结时间、泌水、压力泌水、表观密度、含气量、抗压强度、轴心抗压强度、静力受压弹性模量、劈裂抗拉强度、抗折强度、抗水渗透性、抗氯离子渗透（电通量）、收缩、抗裂性能、抗冻性、动弹性模量；
耐久性
56d抗硫酸盐结晶破坏等级、气泡间距系数、氯离子扩散系数
/
10
砂浆
配合比设计、稠度、表观密度、分层度、保水性、凝结时间、抗压强度；
/
/
/
11
千斤顶
千斤顶校准
/
/
/
12
混凝土结构工程
混凝土强度（回弹法、钻芯法）、钢筋位置、钢筋间距、碳化深度、保护层厚度；
/
/
/
13
防水涂料
/

力学性能、化学分析
颜色、拉伸强度、断裂伸长率、低温弯折性、不透水性、固体含量、表干、实干时间、潮湿基面粘结强度、与混凝土粘结强度、撕裂强度、加热、酸、碱处理、与混凝土剥离强度、与防水卷材的剥离强度、加热伸缩率、耐碱性。
/
梁场试验室主要检测工作有水泥、粉煤灰、粗、细骨料、混凝土外加剂、拌合用水、钢材试验、胶凝材料浆体、混凝土、防水涂料等共计13类产品188项检验参数，委外检测13项，占总检测参数的7%。我梁场试验室能够完成管段内常规材料和半成品及结构实体的试验检测工作，委托具备相应检测资质和能力的检测机构进行委托检验，委外单位选定报告另行申报。

6、主要功能室设置
根据本标段桥梁施工的实际情况，本着铁路建设标准化、信息化建设的指导思想，以中铁十九局集团标准化建设指南、武九公司铁路建设项目工程检测与试验管理办法为蓝本，坚持环保建设理念，合理布置生活区、办公区、功能区，细化各室面积和内部布局，增加绿化面积，降低空气中粉尘的含量和噪音污染，减少周围环境对试验检测数据的影响，认真设计生活、试验污水排放系统，保持环境清洁。
6.1力学室
（1）功能
混凝土抗压试验、钢筋拉伸和弯曲试验、洛氏硬度试验等。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
1000kN万能材料试验机
4
2000kN压力试验机
2
600kN万能材料试验机
5
钢筋标距仪
3
100kN万能材料试验机
6
洛氏硬度仪
（3）环境保持设备
空调（挂壁空调1.5匹）。
（4）安全措施
配电箱处粘贴醒目的安全标记，试验机在采购时在厂家安装防护网，所有试验机做接地处理。标准养护室控制器做接地处理。
（5）需要上墙的操作规程
1000kN、600KN、100kN 万能材料试验机和2000kN压力试验机、洛氏硬度仪等操作规程。
（6）力学室平面图

6.2混凝土标养室
（1）情况说明
梁场月高峰期用缓凝型减水剂：1000m3/d×29d×0.005t/m3=145t，缓凝型减水剂试块量：（145t/30t批= 5次检测），试块数量=5次×12组=60组，需用试件架子2个；梁场月高峰期用引气剂：1000m3/d×29d×0.0005 t/m3=14.5t，引气剂试块量：（14.5t/5t批=3次检测），试块数量=3次×18组=54组，需用试件架子2个；梁场月高峰期混凝土试件：每片箱梁梁体标准养护（底板、腹板、顶板）各2组抗压试件，弹性模量1组试件，封锚5组抗压试件，每片箱梁共计12组标养试件。按生产高峰期每天3片梁计算，每天混凝土试件共计3片×12组=36组，需用架子1个。预制梁标准养护周期为28d，故一个月需要试件架子28套。
标养室计划放入40个架子，架子尺寸：长×宽=1.5m×0.6m，可同时存40组150mm3试块。
经过计算与图示比对建设面积为86m2标养室满足使用要求。
（2）功能
混凝土试件养护。
（3）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
混凝土标准养护设备
2
混凝土试件养护架
（4）环境保持设备
混凝土标准养护仪购置分体式，散热器置于室外。养护室设置双层夹心板，不设置窗户。养护仪采用喷雾式养护仪；养护室内设置温湿度表，悬挂在养护架顶端下方10cm处。
（5）安全及环保措施
养护仪配电箱处粘贴醒目的安全标记。采用防水、防雾灯具照明。
（6）养护架标准
养护仪为喷雾式自动养护仪，养护架采用市售组装式货架，养护架侧面设有编号等标识确保每一个每一层架子均能有效识别。养护架分区管理。

（7）养护室平面图及效果图

6.3混凝土室
（1）功能
混凝土拌合物性能试验及试件成型。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
60L强制式混凝土搅拌机
7
含气量测定仪
2
混凝土振动台
8
混凝土试验用振动台
3
混凝土、电通量、抗冻试模
9
/
4
凝结时间测定仪
10
/
5
电子天平
11
/
6
电子秤100kg/10g
12
/
（3）环境保持设备
空调（挂壁空调1.5匹）。
（4）安全措施
混凝土搅拌机设置醒目的防止机械伤害标识。

（5）混凝土室平面图
（6）需要上墙的操作规程
混凝土搅拌机、混凝土振动台、贯入阻力仪等操作规程。
6.4耐久性室
（1）功能
混凝土耐久性试验。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
混凝土电通量测定仪
3
混凝土快速冻融试验机
2
真空饱水仪
4
/
（3）环境保持设备
空调（挂机1.5匹）。
（4）安全及环保措施
功率大于1KW的设备需一机一闸一漏，配电箱处粘贴醒目的安全标记。
（5）需要上墙的操作规程
混凝土快速冻融试验机、混凝土电通量测定仪、真空饱水仪等操作规程。
（6）耐久室平面图

6.5信息化室
（1）功能
试验数据信息化
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
台式电脑
1
网络设备
（3）环境保持设备
空调（挂机1.5匹）。
（4）安全及环保措施
禁止在信息化计算机上使用来历不明的U盘、光盘等储存介质或安装运行与工作无关的任何软件。严禁在操作室内吸烟，保持操作室干净、整洁。
（5）需要上墙的管理制度:信息化管理制度
（6）信息化室平面图
6.6留样室
（1）功能
存放各种样品。
（2）基本要求
样品架采用市售组装式货架，数量根据预计存储的最大样品量配备。
（3）留样室平面图及样品架样图

6.7样品室
（1）功能
存放各种样品。分为待检区、已检区。
（2）基本要求
样品架采用市售组装式货架，数量根据预计存储的最大样品量配备。已检区、待检区和留样区分区清晰。
（3）样品室平面图

6.8高温室
（1）功能
将高温炉、烘箱等工作时对室内温湿度影响较大的设备单独放置。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
箱式电阻炉
2
沸煮箱
（3）基本要求
设备摆放稳固，悬挂醒目防止烫伤、小心触电等安全标识。
（4）需要上墙的操作规程:箱式电阻炉、沸煮箱
（5）高温室平面图

6.9化学室
（1）功能
各种化学分析试验。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
化学试剂柜
4
电子天平
2
游离氧化钙测定仪
5
磁力搅拌器
3
光源读数显微镜
6
比表面积仪

（3）环境保持设备
空调（挂机1.5匹）。
（4）安全及环保措施
存放有毒的化学药品，储存柜需用双人双锁管理，柜外贴有毒标识。
设置废液收集桶，废液需中和后方能排放。
（5） 需要上墙的操作规程和管理制度:游离氧化钙测定仪、电子天平、比表面积仪、化学品管理制度等。
（6） 化学室平面图

6.10胶材室
（1）功能
进行水泥、粉煤灰材料试验。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
跳桌
5
净浆搅拌机
2
负压筛析仪
6
养护箱
3
胶砂振实台
7
水泥抗折、抗压一体机
4
胶砂搅拌机
8
/
（3）环境保持设备
空调（挂机1.5匹）。
（4）需要上墙的操作规程
跳桌、负压筛析仪、胶砂振实台、胶砂搅拌机、净浆搅拌机、养护箱、抗折、水泥抗折、抗压一体机、雷氏夹测定仪、水泥标准稠度凝结测定仪、恒温水槽、电子天平等。
（5）胶材室平面图

6.11集料室
（1）功能
进行粗、细骨料试验。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
鼓风干燥箱
3
针片状规准仪
2
摇筛机
4
静水天平
（3）环境保持设备
空调（挂机1.5匹）。
（4）安全及环保措施
配电箱处粘贴醒目的安全标记。
（5）需要上墙的操作规程
鼓风干燥箱、摇筛机、针片状规准仪、静水天平等操作规程。
（6） 集料室平面图
6.12计量室
（1）功能
计量设备检测。
（2）主要仪器设备
序号
仪器设备名称
序号
仪器设备名称
1
钢直尺、钢卷尺等
3
工程检测尺、水平尺等
2
标准砝码
4
涂层测厚仪

（3）安全及环保措施
配空调（挂机1.5匹）。
（4）计量室平面图

7、标准规范配备
东津新区梁场试验室将根据实际检测工作需要配备相应的设计、施工、验收规范和材料产品标准、检验方法等标准规范。
本项目执行的标准、规范、规程、文件清单
序号
文件名称
批准文号
文件标号
实施时间
1
通用硅酸盐水泥
GB 175-2007
19-ZW-LC-1
2008.6.1
2
水泥标准稠度用水量凝结时间、安定性检验方法
GB/T 1346-2011
19-ZW-LC-2
2012.3.1
3
水泥胶砂强度检验方法（ISO法）
GB/T 17671-1999
19-ZW-LC-3
1999.5.1
4
水泥化学分析方法
GB/T 176-2008
19-ZW-LC-4
2009.4.1
5
水泥密度测定方法
GB/T 208-2014
19-ZW-LC-5
2014.12.1
6
水泥胶砂流动度测定方法
GB/T 2419-2005
19-ZW-LC-6
2005.8.1
7
水泥比表面积测定方法 勃氏法
GB/T 8074-2008
19-ZW-LC-7
2008.8.1
8
水泥取样方法
GB/T12573-2008
19-ZW-LC-8
2009.4.1
9
水泥与减水剂相容性试验方法
JC/T 1083-2008
19-ZW-LC-9
2008.12.1
1
