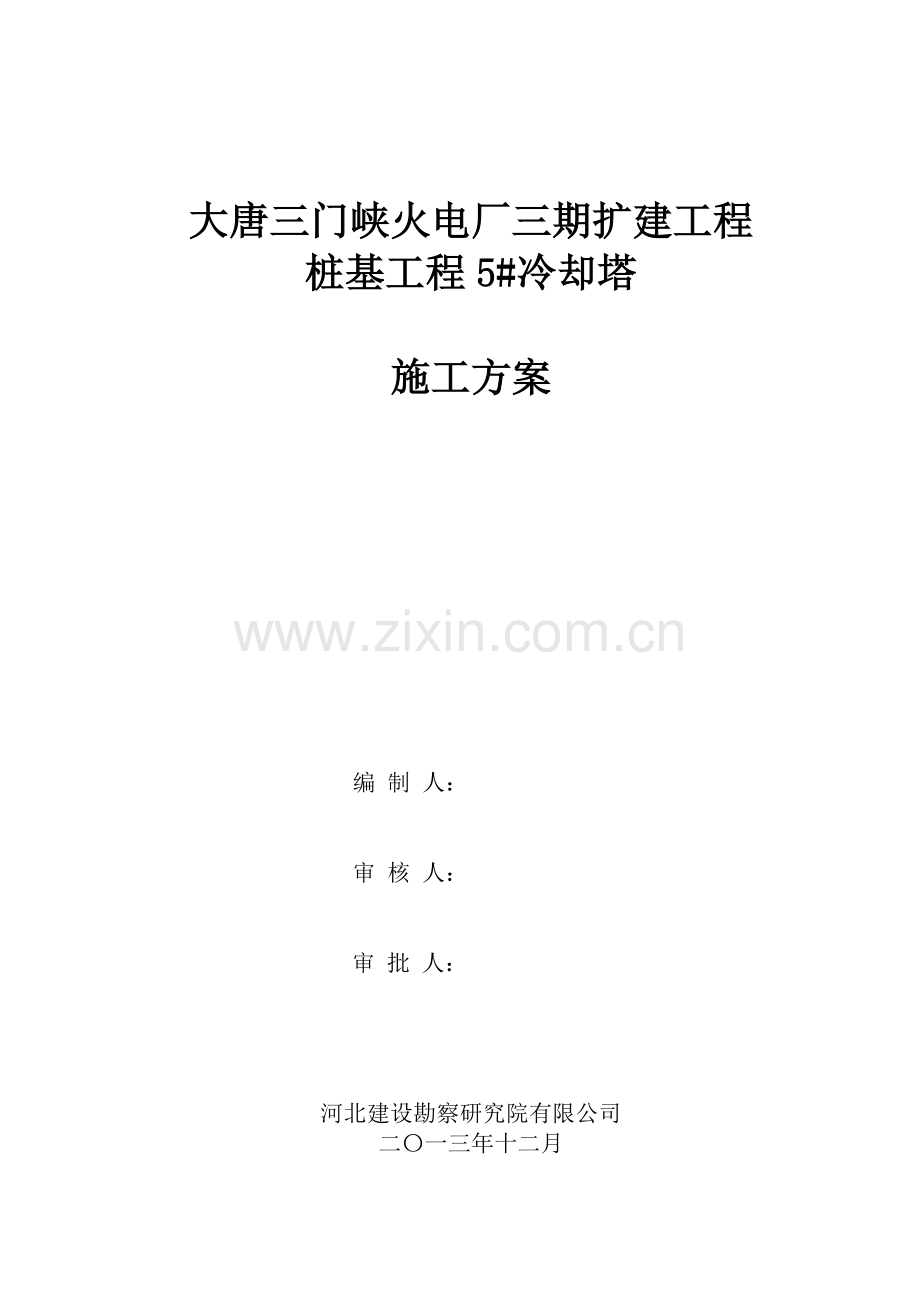

大唐三门峡火电厂三期扩建工程
桩基工程5#冷却塔

施工方案

编 制 人：

审 核 人：

审 批 人：

河北建设勘察研究院有限公司
二〇一三年十二月

目 录
1、工程概况 3
1.1工程概述 3
1.2工作范围 3
2、编制依据 4
3、工程地质条件及水文地质条件 5
3.1场地地层简述 5
3.2地下水、土的腐蚀性评价 6
4、施工组织 7
4.1项目现场组织机构 7
4.2施工管理人员配置 7
4.3施工劳动力配置 9
4.4施工机械配置 11
4.5施工原材料组织 12
5、施工方案和主要技术措施 14
5.1施工工序总体安排 14
5.2施工质量控制要点及控制方法 17
5.3旋挖干法钻孔灌注桩分部分项工程施工方法 18
5.4柱锤冲扩桩分部分项工程施工方法 39
5.5灰土褥垫层分部分项工程施工方法 44
6、施工总平面布置及力能供应 45
6.1施工总平面布置 45
6.2力能供应 48
7、质量保证体系和措施 51
7.1质量目标、方针 51
7.2质量管理体系 52
7.3质量管理保证措施 54
7.4技术资料管理、验收与移交 57
8、施工进度计划和工期保证措施 58
8.1工期要求及规划 58
8.2对施工工期的承诺 58
8.3施工进度计划 59
8.4工期保证体系 60
8.6工期保证措施 62
9.职业健康安全目标、保证体系及技术组织措施 63
9.1.职业健康安全管理方针和目标 63
9.2.危害辨识分析、风险控制计划 63
9.3.职业健康保证措施 64
9.4.安全保证措施 64
9.5文明施工措施 65
9.6环境保护 66
9.7职业健康安全管理保证体系 67
11、冬季施工措施 69
11.1钢筋加工 69
11.2砼质量保证措施 69
11.3成桩防冻措施 70
11.4柱锤冲扩桩和灰土褥垫层冬季施工质量保证措施 70
11.5施工机械、设备保养 70
11.6冬季施工安全生产管理规定 711、工程概况
1.1工程概述
大唐三门峡火电厂位于河南省三门峡市陕县大营乡，南邻陇海铁路，距三门峡西站4km；北邻黄河，距黄河6km；北侧为连霍高速，西侧为310国道，南侧为209国道，交通十分方便。
⑴工程名称：大唐三门峡火电厂三期扩建工程桩基工程；
⑵建设地点：河南省三门峡市陕县大营乡；
⑶建设单位：大唐三门峡电力有限责任公司
⑷设计单位：华北电力设计院工程有限公司
⑸监理单位：西北电力建设工程监理有限责任公司
⑹工期要求：满足业主要求
⑺质量标准：本工程质量标准全面执行国家和电力行业颁布的有关规范、标准，使本工程范围内的建筑项目的合格率达到100%；建筑单位工程优良率达85%及以上。
⑻HSE目标：人身死亡事故为零；重伤事故为零；群伤事故为零；重大机械设备事故为零；火灾事故为零；交通事故为零；垮塌事故为零；职业卫生伤害事故为零；不发生轻伤及以上人身事故；实现安全施工“事故零目标”；创建集团公司安全文明施工样板工地。
1.2工作范围
⑴工作内容
①混凝土灌注桩：测量放线、旋挖干法成孔、钢筋笼制作、商品砼采购、砼灌注等；
②柱锤冲扩桩：测量放线、桩机就位、柱锤冲击成孔、石灰粉煤灰过筛拌合、分次填料、夯扩成桩；
⑵桩基参数
混凝土灌注桩415根，桩长35.1m，桩径800mm，桩身混凝土强度等级为C35，抗渗等级不低于W8，钢筋笼长度35.8m，桩身主筋采用HRB400 18螺纹钢，加劲箍筋采用HPB300 φ16钢筋，螺旋箍筋采用HPB300φ8钢筋。钢筋笼混凝土保护层60mm。
柱锤冲扩桩6433根，桩长16.9m，桩径600mm,3:7熟石灰和粉煤灰分次填料、压实系数不小于0.97，-2.6m至地面范围的空孔用素土分层回填夯实，压实系数不小于0.95。
2、编制依据
☆《工程测量规范》GB50026-2007；
☆《岩土工程勘察规范》（2009年版）GB50021-2001；
☆《建筑桩基技术规范》JGJ94-2008；
☆《建筑地基处理技术规范》JGJ79-2012；
☆《建筑地基基础工程施工质量验收规范》GB50202-2002；
☆《混凝土结构设计规范》GB50010-2010；
☆《钢筋焊接及验收规程》JGJ18-2012；
☆《混凝土结构工程施工质量验收规范》（2011年版）GB50204-2002；
☆《建筑工程施工质量验收统一标准》GB50300-2011；
☆《混凝土强度检验评定标准》GB/T50107-2010；
☆《建筑基桩检测技术规范》JGJ106-2003；
☆《建筑地基基础设计规范》GB50007-2011；
☆《电力建设施工质量验收及评定规程第1部分：土建工程》DL/T5210.1-2012；
☆《建设工程项目管理规范》GB/T50326-2006；
☆《建筑工程质量评价标准》GB/T50375-2006；
☆《电力工程地基处理技术规程》DL/T5024-2005；
☆《普通混凝土力学性能试验方法标准》GB/T50081-2002；
☆《混凝土质量控制标准》GB50164-2011；
☆《湿陷性黄土地区建筑规范》GB50025-2004；
☆《施工现场机械设备检查技术规程》JGJ160-2008；
☆《建筑施工现场环境与卫生标准》JGJ146-2004；
☆《建设工程施工现场供用电安全规范》GB20194-2002；
☆《建筑工程文件归档整理规范》GB50328-2001；
☆《建筑施工安全检查标准》JGJ59-2011；
☆《施工现场临时用电安全技术规范》JGJ46-2005；
☆《建筑机械使用安全技术规程》JGJ33-2012；
☆《电力建设安全工作规程 第1部分：火力发电厂》DL5009.1-2002；
☆河北建设勘察研究院有限公司（2012年5月）《规章制度汇编》中关于质量、环境、职业健康安全管理体系相关规定。
☆现行的所有有关土建工程施工验收规范及施工质量验收标准；有关建筑材料质量标准与管理规程；有关建筑材料试验规程、规范和评定标准；主管部门对相关规程、规范的补充规定和解释说明。
工程实施过程中，以上标准若有新标准执行新标准，替代原有标准。
3、工程地质条件及水文地质条件
3.1场地地层简述
根据本工程《岩土工程勘察报告》可知，厂址区60m勘探深度内的地层主要为第四系黄土状粉土以及粉土、粉质粘土、中粗砂组成，根据岩性和工程力学性质的不同，从上至下可分为六大层，分别叙述如下：
第一层(层号①)主要为第四系风积成因的黄土状粉土，表层有厚度不大的在一期、二期工程建设期间填方平整后形成的素填土，根据钻探结果，本层可分为两个亚层。
①1层素填土：系一期、二期工程建设过程中场地整平时回填的黄土状粉土，未经碾压。本层土土质不均匀，局部有少量杂填土，含碎石、灰渣等，孔隙较多，含植物根系，高压缩性土。实测标准贯入试验锤击数N=3～6击，平均4.3击。本层土一般厚度0.3～5.2m，平均厚度1.2m。层底深度0.3～5.2m，相应的层底标高为372.70～384.20m。本层土在烟囱脱硫地段分布较厚，钻孔最大揭露厚度为5.2m，其它地段一般厚度小于1.5m。
①2层黄土状粉土：局部含黄土状粉质粘土透镜体。浅黄色、棕黄色，土质均匀，可见较多白色菌丝状条纹，孔隙明显，可见有水平层理，稍密为主，局部中密，稍湿，干强度低，韧性低，属高压缩性土。N=3～18击，平均8.8击。本层土在厂址区内均有分布，本层土一般厚度6.8～18.8m，平均厚度12.5m。层底深度9.5～20.0m，相应的层底标高为358.6～372.7m。本层土在厂址区内总体呈由东向西逐渐变厚的趋势。
第二层(层号②)第四系风积成因的黄土状粉土：棕黄色、黄棕色，中密，稍湿，干强度中等，韧性低，含氧化锰结核、姜石，可见少量白色菌丝状条纹，孔隙较明显，可见有水平层理，属中等压缩性土。N=8～31击，平均16.7击。本层土在厂址区内均有分布，本层土一般厚度2.0～7.0m，平均厚度3.6m。层底深度13.0～23.0m，相应的层底标高为355.6～369.7m。
第三层(层号③)第四系风积成因的黄土状粉土：局部夹粉质粘土团块，棕黄色、深棕色，中密～密实，含氧化锰结核、姜石和贝壳碎屑，属中等压缩性土。N=12～46击，平均24.6击。本层土在厂址区内均有分布，本层土一般厚度4.5～17.0m，平均厚度11.2m。层底深度24.8～33.0m，相应的层底标高为346.4～355.1m。
第四层(层号④)粉土：棕黄色、褐黄色，密实，稍湿～很湿，土质较均匀，含少量贝壳碎屑及姜石，属中-低等压缩性土。N=15～50击，平均29.2击。本层土在厂址区内均有分布，本层土一般厚度9.5～17.5m，平均厚度13.8m。层底深度39.0～45.0m，相应的层底标高为334.0～342.1m。
第五层(层号⑤)粉质粘土：局部为粉土或呈粉质粘土、粉土互层状分布，浅黄色、棕黄色，含氧化锰斑点、姜石。可塑～硬塑状态，湿～很湿，干强度较高，韧性中等，属中～低压缩性土。N=18～50击，平均34.4击。本层土在厂址区内均有分布，勘测只在部分地段揭穿此层，层厚最小值为13.3m，最大揭露厚度17.5m。层顶埋深39.0～45.0m，相应的层顶标高为334.0～342.1m。
第六层(层号⑥)细砂：局部为粉砂，浅黄色、灰白色，密实，主要成份为石英、长石，砂质均匀，属低压缩性土。N一般大于50击。勘测只在部分地段揭露此层，最大揭露厚度3.7m。层顶埋深一般56.8～60.7m，相应的层顶标高为321.0～322.3m。
3.2地下水、土的腐蚀性评价
本次勘测中在最大勘探深度61.50m内未见地下水，根据区域地质资料，厂址区地下水埋深 70m 左右，其升降变化与黄河水降落、大气降水及人工开采地下水有密切关系。由于地下水埋深较深，可不考虑地下水对基础设计和施工的影响。

4、施工组织
4.1项目现场组织机构
为保证工程的顺利实施，我公司组织成立“大唐三门峡火电厂三期扩建工程桩基工程项目经理部”。由公司委派施工经验丰富的刘立冬同志担任项目经理，全面负责工程的质量、进度、安全文明施工等事宜，由戴光寿同志担任项目总工负责技术质量控制工作和质量管理体系的建立；由李宗刚同志担任生产经理负责生产管理、安全生产、环境保护和文明施工工作。由崔清国同志担任HSE经理，负责现场的HSE管理工作；由黄玉辉同志负责质量检查和监督。项目部的组成符合我公司质量、环境、职业健康安全管理体系标准中有关任职资格的规定。
项目部下设生产管理部、技术质量部、职业健康安全和环境管理部、计划统计部和项目办公室五部（室）及测量放线队、成孔施工队、钢筋笼制作施工队、砼灌注施工队、柱锤冲扩桩施工队、综合施工队以及司机班、财务组、材料组和维修组等，项目部在施工过程中应严格贯彻执行我公司质量、环境、职业健康安全管理体系标准中的有关规定，严密组织，精心施工，全面接受业主、监理工程师和质监部门的监理、监督，确保工程按期保质保量完成。本工程项目管理组织机构如图4-1所示。
4.2施工管理人员配置
根据现场管理机构建立项目施工管理层，选择高素质的管理人员对工程段进行管理，本工程拟投入管理人员33名（在工程实施时根据需要对项目管理人员进行调整），施工管理人员组成见表4-1所示：

注：实线表示发出指令，虚线表示信息反馈
大唐三门峡三期项目经理部
业 主

监理公司
项目经理
刘立冬
技术负责人
戴光寿

项目副经理
李宗刚

质检员
黄玉辉、高立康
各项管理目标实现
图4-1 项目现场组织机构框图
砼
灌
注
队

宋
江
强

一班
二班
旋
挖
成
孔
队

牛
泽
朋

一班
二班
钢
筋
制
作
队

冯
锐
利

一班
二班
测
量
放
线
班

范
会
杰
财
务
组

张

伟
材
料
组

韩
建
立
设备维修管理组

宋
学
磊

炊
事
班

杜
增
国
灰土挤密桩施工队

李
宗
刚

一班
二班
综
合
施
工
队

崔
清
国

一班
二班
灰土褥垫层施工队

蔡
东
风

一班
二班
柱锤冲扩桩施工队

李
建
义

一班
二班
司
机
班

王

乐

一班
二班
计划统计部
刘军胜

财务后勤保障部
张 伟

HSE管理部
张向辉

技术质量部
齐瑞宁

生产管理部
崔清国
决策层
决策层
管理层
管理层
执行层
执行层

施工管理人员及职责明细表 表4-1
序号
岗位名称
人员
数量
职称/岗位
证书
职 责
1
项目经理
1人
一级建造师
负责对工程项目实施全过程的控制和管理。
2
项目总工
1人
工程师
协助项目经理，负责工程技术、质量控制及管理工作。
3
生产副经理
1人
施工员
协助项目经理，负责工程施工中生产和设备管理工作，负责工程施工全过程管理，指导生产调度工作。
4
生产调度
2人
施工员证
协助生产副经理负责施工中生产和设备管理工作。
5
质检员
1人
工程师
协助项目技术负责人负责工程技术、质量控制和管理工作。
6
安全主管
1人
安全员证
监督、检查施工中职业健康安全和环境法规、操作规程执行情况。
7
财务/办公室主任
1人
助理会计师
负责现场的后勤保障工作。
8
技术员
20人
施工员证
协助生产管理部长负责施工中生产和设备管理工作。
9
资料员
1人
助理工程师
负责现场资料整理工作，及时向业主和监理交付资料。
10
材料主管
1人
材料员证
负责现场原材料的调研、采购与调配工作；
11
试验员
1人
助理工程师
负责现场所与工程有关试验工作。
12
测量主管
1人
助理工程师
负责现场的测量放线工作。
13
测量员
1人
助理工程师
负责现场的测量放线工作。
总 计
33人
4.3施工劳动力配置
根据本工程的特点、施工进度计划和施工机械配置的要求，在施工期劳动力计划投入情况详见表4-2所示，施工人员于开工前分批进入施工现场。（根据工程需要进行劳动力投入调整）
劳动力计划表 表4-2
工种
按工程施工阶段投入劳动力情况
施工准备阶段
灌注桩
施工阶段
灰土挤密桩施工阶段
柱锤冲扩桩施工阶段
灰土褥垫层
施工阶段
竣工验收阶段
旋挖钻机操作手
12
20
0
0
0
0
旋挖钻机普工
24
40
0
0
0
0
旋挖成孔记录员
12
20
0
0
0
0
钢 筋 工
2
6
0
0
0
0
电 焊 工
4
24
0
0
0
0
钢筋加工普工
2
10
0
0
0
0
砼灌注班长
4
20
0
0
0
0
砼灌注记录员
4
20
0
0
0
0
砼灌注普工
0
40
0
0
0
0
吊车司机
0
20
0
0
0
0
钢筋笼运输车司机
0
2
0
0
0
0
ZL50E装载机司机
6
12
0
0
0
0
锤击沉管桩机操作手
7
0
14
0
0
0
锤击沉管桩机
成孔普工
10
0
42
0
0
0
夯扩桩机操作手
10
0
0
20
0
0
夯扩桩机普工
10
0
0
60
0
0
填料普工
0
0
80
40
0
0
ZL15E装载机司机
10
0
20
18
0
0
灰土拌合机操作手
1
0
2
2
2
0
石灰/粉煤灰拌合人员
4
0
0
4
0
0
ZL30E装载机司机
4
0
8
8
8
0
挖掘机司机
0
0
0
0
2
0
振动压路机司机
0
0
0
0
2
0
自卸翻斗车司机
0
2
2
2
2
0
后勤车司机
2
2
2
2
1
1
电 工
2
2
2
2
1
1
机械维修人员
4
4
4
4
1
0
炊管人员
8
10
13
20
2
1
采 购 员
2
2
2
2
2
0
综合施工队
6
6
6
6
6
1
保卫人员
2
2
2
2
2
1
合 计
164
264
243
192
35
5
工人进场后，对工人进行必要的技术、安全、环保和法制教育，教育工人树立“质量第一，安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规；牢固树立环保意识。
在施工人员进场前，必须做好后勤工作的安排，为职工的衣、食、住、行等进行全面的考虑，认真落实，以充分调动职工的生产积极性。
4.4施工机械配置
进入施工现场的设备符合我公司质量、环境、职业健康安全管理体系标准中有关设备的管理规定，确保施工机械满足工程需要。拟投入工程的主要施工机械设备如表4-3所示。（根据工程需要对机械进行投入调整）
投入的主要施工机械、测量设备表表4-3
序号
设备名称
型号
规格
数量
国别
产地
制造
年份
额定功率（kW）
生产能力
用于
施工部位
备注
1
旋挖钻机
TR220D
4台
南车
09-10
213
Φ2000/70m
成孔

2
旋挖钻机
SR220C
3台
三一
09-11
250
Φ2000/70m
成孔

3
装载机
ZLM50E
6台
中国
12-13
/
/
渣土清理

4
电焊机
BX1-400
24台
中国
11-13
/
/
钢筋笼制作

5
对焊机
UN-100
2台
中国
2012
100
/
钢筋笼制作

6
切断机
GQ40D
2台
中国
2012
6
/
钢筋笼制作

7
卷 筒
自制
2台
中国
2012
3
/
钢筋笼制作

8
钢筋笼
运输车
自制
1辆
中国
2012
/
/
钢筋笼运输

9
吊 车
16t
7辆
中国
11-13
/
/
砼灌注

10
导 管
250㎜
250m
中国
2013
/
/
砼灌注

11
导 管
200㎜
200m
中国
2013
/
/
砼灌注

12
插入式
振捣器
ZX-50
7个
中国
2013
3
/
桩头振捣

13
锤击
沉管桩机
JZB60
7台
中国
11-13
11
/
灰土挤密桩成孔

14
夯扩桩机
DZ-40
10台
中国
10-13
40
/
柱锤冲扩桩施工

15
灰土拌合机
WPZ21
2套
中国
2012
20
/
灰土、石灰粉煤灰拌合

16
装载机
ZLM30E
4台
中国
2012
/
/
灰土、石灰粉煤灰拌合

17
装载机
ZLM15E
10台
中国
11-13
/
/
填料运输

18
小推车
/
34个
中国
2012
/
/
挤密桩填料

19
挖掘机
PC200
1台
中国
2011
/
/
桩间土开挖

20
自卸翻斗车
CA3090
2台
中国
2012
/
/
渣土运输

21
振动压路机
YT18
1台
中国
2011
/
/
褥垫层碾压

22
后勤车
猎豹
1台
中国
2013
/
/
采购、人员接送

23
微 机
联想
2台
中国
2013
/
/
资料整理

24
全站仪
NTS-352
2台
中国
2013
/
/
测量放线

以上机械及相关附属设备应根据要求的时间准备完成，并于开工前全部安装、调试完毕。进入施工现场的设备运行状态良好，确保施工机械满足工程需要。
4.5施工原材料组织
4.5.1主要材料的组织
为保证原材料供应，项目部设置了物资采购供应办公室，并设1名采购材料员，专门负责施工原材料的调研、采购及保管工作。
材料进场前，由材料员对原材料供应商进行调研，选择合格的原材料及其供应商，确保材料从源头上、数量上和质量上满足现行规范和施工要求。
本工程原材料主要为钢筋、商品砼、石灰和粉煤灰，5#冷却塔部位桩基钢筋采用HPB300和HRB400钢筋，其中，HPB300φ8钢筋用量约为73吨，HPB300φ12钢筋约为2吨，HPB300φ16钢筋约为28吨，HRB400 18钢筋约为358吨；C40商品砼约为7500方。石灰约9300方，粉煤灰约22000方
材料进场后，材料员会同质检员和试验员根据相应施工技术规范规定进行取样检验。采样应由监理工程师见证，未经检验合格的材料不准在工程中使用。
4.5.2原材料质量标准及检验项目
工程所用的原材料必须具备出厂合格证或质量证明书，且在用于工程之前必须向业主及监理提交原材料的生产许可证和产品合格证明，并按有关规范规定，在现场取样进行试验。各种原材料检验频率和检验项目见表4-4：
原材料检验频率和检验项目 表4-4
材料
名称
材料规格及质量控制标准
试验项目及取样要求
钢筋
①进场钢筋型号满足设计要求，质量满足相应型号规范标准；②焊接试验满足有关规范要求；③选用的钢材为大型企业的钢材。
①同一规格、牌号、炉号同一次进场的钢筋，以不超过60t 为一检验批，进行物理性能试验、材质分析和工艺性试验；②同一焊工焊接每300个接头为一取样批，进行抗拉、冷弯强度试验，一周内不足300接头按一批计。
商品砼
①灌注桩混凝土强度等级C35；②商品砼各项指标满足业主要求。
每个灌注台班留一组试块，每组3件，标准条件下养护28d，进行抗压强度试验；每根桩混凝土坍落度试验不少于1次。
石灰
①用新鲜的消石灰粉等级为Ⅲ级以上标准；②料径不大于5mm；③性质稳定；④CaO＋MgO含量大于60%。
①根据设计图纸进行控制，石灰性质稳定，使用前过筛，保证料径不大于设计要求。②CaO＋MgO含量满足设计要求。
素土
①料径满足设计图纸要求；②性质稳定；
③含水量满足设计要求。
①根据设计图纸进行控制，素土性质稳定，使用前过筛，保证料径不大于设计要求。②含水量接近最优含水量。
粉煤灰
大于20mm的粒径不超过10%；且最大粒径不得大于50mm
正式施工前会同监理及业主共同商讨试验检测项目和频率，按照共同商讨的结果进行取样送检。

5、施工方案和主要技术措施
5.1施工工序总体安排
5.1.1旋挖钻孔灌注桩施工工艺流程
本工程桩基采用旋挖钻机干法成孔施工工艺。旋挖干法成孔完成并验收合格后，利用吊车、砼罐车等配套设备进行钢筋笼安放、导管下设、砼灌注等关键工序施工，以基桩为单位，逐桩施工，并依次完成各部位桩基工程施工。
旋挖干法成孔灌注桩施工工艺流程如图5-1所示。

图5-1 旋挖干法成孔灌注桩施工工艺流程图
满足设计要求

下设导管

检查验收

钢筋进场
下 料

钢筋加工

钢筋笼成型
验收、复试

不合格
成孔质量（孔深、孔径、垂直度、入持力层深度、虚土）检查
钻头对中检查
复测验收
护筒埋设偏差检查
清 孔

钻 进

安全环境管理

旋挖钻机就位

桩位测放
埋设护筒
吊装钢筋笼

混凝土面深度检查
提拔导管
提拔护筒
满足设计要求

商品砼采购
商品砼调研

砼运送至孔口
混凝土灌注
试验合格
检查验收
制作试块

渣土外运

5.1.2柱锤冲扩桩施工工艺流程
柱锤冲扩桩施工工序主要包括：测量放线、锤击沉管桩机就位、成孔、石灰粉煤灰拌合、分次填料、夯实成桩。柱锤冲扩桩施工工艺流程如图5-2所示。

图5-2 柱锤冲扩桩施工工艺流程图
石灰熟化过筛与粉煤灰拌合
桩机就位
桩机成孔
分层填料
夯实
达到设计桩长
结束本桩
实测贯入度
合格
准备工作
测量放线；以桩位为圆心，按套管直径划圆
设备维护
设备试运行
检查桩位偏差
不合格
夯扩桩机就位

5.1.3复合地基上部灰土褥垫层施工工艺流程
复合地基上部灰土褥垫层施工工序主要包括：桩间土开挖至设计标高、场地整平、灰土拌合、灰土分层虚铺、分层碾压至设计要求。灰土褥垫层施工工艺流程如图5-3所示。
图5-3 复合地基上部灰土褥垫层施工工艺流程
5.2施工质量控制要点及控制方法
5.2.1旋挖钻孔灌注桩施工质量控制要点及控制方法
为了确保工程优质、高效地完成，施工时对各工序，尤其关键工序应严格控制，旋挖干法成孔灌注桩施工重点控制的工序环节及主要措施如表5-1所示：
旋挖干法成孔灌注桩施工重点控制环节及控制措施 表5-1
施工
环节
技术质量控制要点
主要措施
原
材料
①原材料规格型号与设计要求相符；
②原材料质量符合国家、行业规范标准及设计要求。
①材料员和质量检查员对进场材料加强检查，核对规格型号；②会同监理工程师按照规范要求按批次进行取样并送往有相应资质试验室进行试验。
测量
放线
①控制点布置；②桩位测量偏差；③标高偏差。
①使用检定合格的测量仪器；②实行三级检查一级审定一级验收制。
成孔
①护筒下设深度、垂直度及偏差；②桩位偏差；③桩径；④成孔深度；⑤孔垂直度；⑥入持力层深度；⑦孔底虚土厚度。
①现场工序工程师检查；②严格控制钻头直径；③根据地层变化情况及时更换钻具；④先行自检，现场工序工程师预检，然后由质检员复检，合格后报监理工程师验收。
钢筋笼
制作
①钢筋质量；②钢筋焊接质量；
③笼长偏差；④笼径偏差；⑤主筋间距；⑥箍筋间距；⑦主筋保护层厚度。
①严格控制进场钢筋，按要求采样试验；
②用钢尺丈量方法检查；
③逐级验收制度，最终报监理工程师验收。
商品砼
①灌注桩混凝土强度等级C35；②商品砼各项指标满足设计要求。
每个灌注台班留一组试块，每组3件，标准条件下养护28d，进行抗压强度试验；每根桩混凝土坍落度试验不少于1次。
砼灌注
①灌前虚土厚度；②钢筋笼安放；③导管密封性及埋置深度；④桩顶标高；⑤桩顶超灌量；⑥护筒起拔。
①逐级检查；②砼面测量用2点测量；③桩顶超灌量满足设计要求；④护筒起拔要缓慢匀速；⑤保证混凝土充盈系数满足设计要求。
5.2.2柱锤冲扩桩施工质量控制要点及控制方法
柱锤冲扩桩施工重点控制的环节及措施如表5-2所示。
柱锤冲扩桩重点控制环节及控制措施 表5-2
施工环节
技术质量控制要点
主要措施
原材料
①材料规格型号是否与要求相符；②原材料质量是否符合国标、行业规范或业主要求。
①材料员和质检员对进场材料加强检查，核对型号；②会同业主现场代表和监理工程师按照规范要求按批次进行取样送往有相应资质试验室进行试验。
测量放线
①轴线控制网偏差；②桩位偏差；
③标高偏差。
①使用检定合格测量仪器；②逐级复测；
③业主及监理工程师验收。
成孔
①桩位偏差；②成孔直径、成桩直径；③垂直度偏差；④成孔深度。
①技术人员检查；②严格控制桩机套管直径；
③先行自检，然后由质检员检查，合格后报监理工程师验收。
填料成桩
①填料量；②夯锤落距；③夯击次数；④回填料配合比；⑤回填料含水量。
①严格控制每次填料量；②严格控制夯锤落距及夯击次数；③使用试验合格材料；④使用检定合格的计量设备；⑤抽样检查桩体和桩间土的干密度、压实系数、施工记录等，数量满足设计及规范要求。
5.2.3灰土褥垫层施工质量控制要点及控制方法
灰土褥垫层施工重点控制的环节及措施如表5-3所示。
灰土褥垫层重点控制环节及控制措施 表5-3
施工环节
技术质量控制要点
主要措施
原材料
①材料规格型号是否与要求相符；②原材料质量是否符合国标、行业规范或业主要求。
①材料员和质检员对进场材料加强检查，核对型号；②会同业主现场代表和监理工程师按照规范要求按批次进行取样送往有相应资质试验室进行试验。
桩间土开挖
①开挖平面尺寸；②开挖深度；③基坑放坡系数。
①技术干部检查；②严格控制机械开挖深度；
③先行自检，然后由质检员检查，合格后报监理工程师验收。
虚铺、碾压
①虚铺厚度；②虚铺料含水量；③碾压遍数；④压实系数。
①严格控制每次虚铺厚度；②严格控制机械碾压遍数；③使用试验合格材料；④使用检定合格的计量设备；⑤抽样检查压实系数、施工记录等，数量满足设计及规范要求。
5.3旋挖干法钻孔灌注桩分部分项工程施工方法
5.3.1测量放线
5.3.1.1控制网建立和保护
对业主提供的测量控制点、高程基准点等关键部位应设围栏等措施重点保护，并列详细文字资料备案。
根据业主书面提供的原始基准点、基准线和参考标高，经项目专业测量人员对其进行了复测，D02、D03、D04、D12、D13、D14六个基准点误差在允许范围内，其他基准点由于损坏或距离三期施工现场过远，不予使用。根据该六个控制点和现场场地情况，引测4个控制点组成单位工程的测量控制网。业主提供的一级导线测量成果表见表5-4

一级导线测量成果表 5-4
点号
等级
标石类型
A(m)
B(m)
H(m)
备注
F8
一级导线
水泥
39564.798
2652.899
378.785
三等水准
F9
一级导线
水泥
39784.619
2659.993
377.915
三等水准
D01
一级导线
铁钉
39545.637
2457.890
378.779
三等水准
D02
一级导线
水泥
39343.953
2435.922
382.840
三等水准
D03
一级导线
水泥
39342.322
2250.945
382.911
三等水准
D04
一级导线
水泥
39342.480
2104.506
382.764
三等水准
D05
一级导线
铁钉
39521.880
2255.752
378.780
三等水准
D06
一级导线
铁钉
39833.991
2255.296
377.711
三等水准
D07
一级导线
铁钉
39831.945
2463.152
377.744
三等水准
D08
一级导线
铁钉
39828.694
2127.740
377.710
三等水准
D09
一级导线
铁钉
39921.670
2133.594
375.825
三等水准
D10
一级导线
铁钉
39922.303
1960.247
375.771
三等水准
D12
一级导线
水泥
39947.728
1749.909
378.324
三等水准
D13
一级导线
水泥
39701.292
1759.282
379.495
三等水准
D14
一级导线
水泥
39503.308
1765.841
381.451
三等水准
D15
一级导线
铁钉
39527.915
2095.097
378.853
三等水准
为方便施工，需要在施工区内部加密布置临时控制点。所有控制点均应严格保护，防止机械或人员扰动，并且应不定期进行复检，发现异常或偏差超出规范要求之后要立即进行纠正。
5.3.1.2桩位测放
⑴桩位测放及标高测量所用仪器为全站仪、水准仪和塔尺，所用的仪器在使用前均经过有关部门鉴定合格，并在鉴定有效期内。
⑵根据业主提供规划导线控制桩点采用全站仪测放。桩位测放前，应根据施工图和厂区坐标系计算出各控制点和桩位坐标，经复核无误后，填写《施工桩位坐标一览表》，以备测放桩位时使用。
⑶桩位可根据施工进展分批测放，桩位采用φ8钢筋做标识，入土深度不少于30cm。
桩位测放及高程测量实景如图5-4所示。
图5-4 桩位测放、标高测量实景

5.3.1.3测量放线的检查、验收与保护
⑴测量放线采用三级检查一级审定一级验收制，即先由测量员自检，现场工序工程师进行复测预检，再由质量检查员复检确认无误，然后由技术负责人审定，并报请业主代表或监理工程师进行验收并签字。
⑵检查验收可分阶段进行，即在轴线测放完成后和每批桩位测放完成经检查合格后，填写《测量放线报验单》和《工程定位测量放线记录》，并提交监理工程师验收。监理工程师验收合格后方可进入下道工序进行施工。不经验收的桩位严禁使用。
测量仪器
桩基施工
桩位测放
测量员
测量控制点
测量控制网
有关部门鉴定合格
在鉴定有效期内使用
监理工程师审定合格
业主提供测量方格网点
有效的书面控制点资料
现场实际复测
经过测量培训合格
测量员持证上岗
报监理工程师认可
控制网布置与现场结合
提供测量控制网布置图
提供测量控制有效数据
监理工程师复测合格
桩位坐标计算与三级复核
桩位坐标输入全站仪与复核
桩位坐标一览表
监理工程师复测合格签字同意施工
四角桩的钉设与复核
钻机对中
护筒埋设与偏差校核
桩顶平面位置偏差、桩基轴线位移满足设计要求
桩位允许偏差满足要求
定期检查控制网点坐标
图5-5 测量放线质量保证措施
⑶现场工序工程师负责将已验收的桩位向施工机台进行交接，交接后的桩位由施工机台负责保护，发现桩位被破坏时应及时上报现场工序工程师处理。
5.3.1.4测量放线质量保证措施
测量放线质量保证措施如图5-5所示。
5.3.2旋挖干法成孔
5.3.2.1钻孔前的检查与准备
5.3.2.1.1施工前的检查
⑴施工前，操作人员应对旋挖钻机进行认真检查，并填写《设备运行记录》。
①检查各按钮和手柄是否灵活可靠、仪表显示是否正常。对深度仪及垂直度仪进行校核。
②检查发动机有无异常和渗漏。液压管接头是否渗油、漏油或出现松动现象；各油缸是否有泄漏等。
③检查发动机燃油液位、发动机机油液位、液压油的液位、冷却液是否满足要求。
④检查钢丝绳接头和钢丝绳磨损情况。
⑤检查钻具连接销是否有损伤，磨损程度是否满足使用要求；检查钻头底部活门销轴；提引器销轴磨损是否严重，连接是否牢固，转动是否灵活。
⑥检查钻杆下放、提起是否灵活、顺畅。
⑵启动发动机前
