北京某地铁工程临时用电施工方案.docx

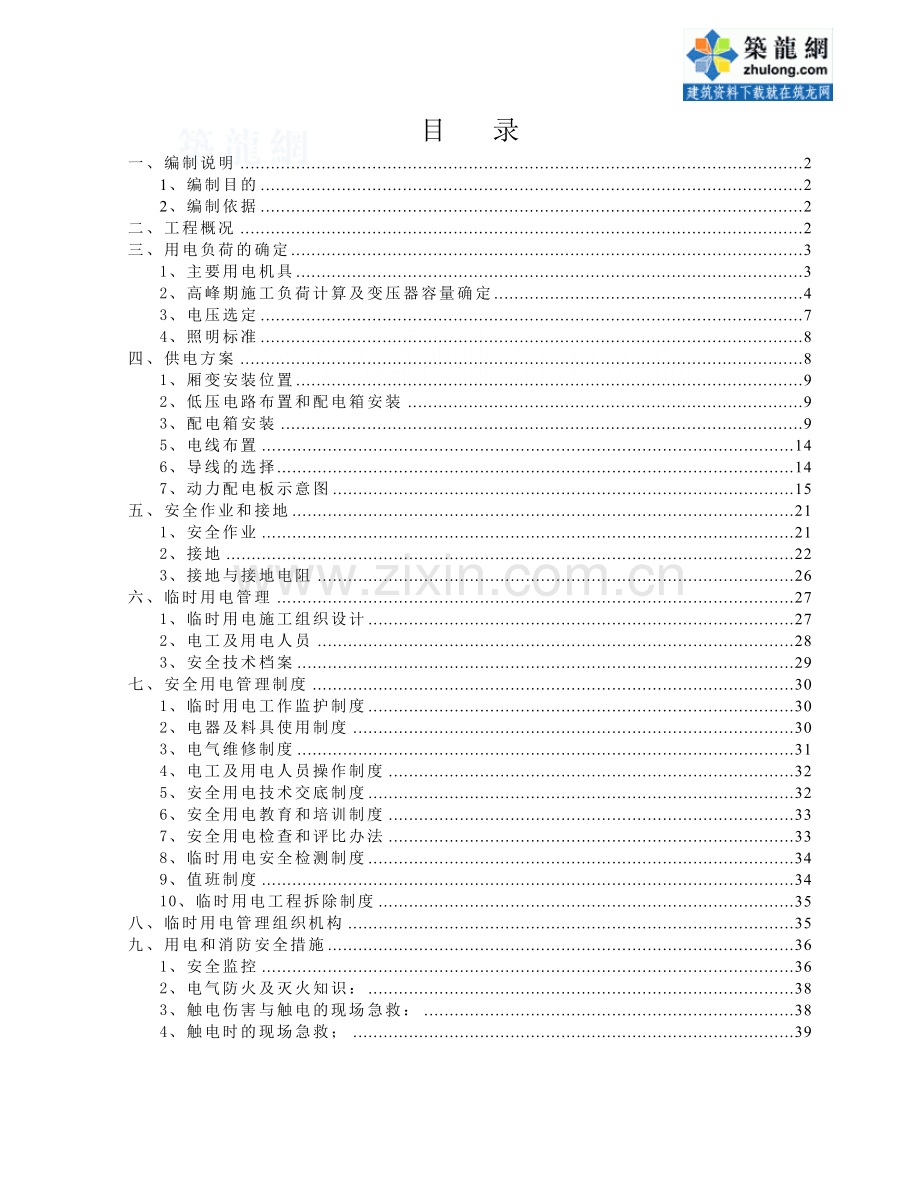

目 录
一、编制说明 2
1、编制目的 2
2、编制依据 2
二、工程概况 2
三、用电负荷的确定 3
1、主要用电机具 3
2、高峰期施工负荷计算及变压器容量确定 4
3、电压选定 7
4、照明标准 8
四、供电方案 8
1、厢变安装位置 9
2、低压电路布置和配电箱安装 9
3、配电箱安装 9
5、电线布置 14
6、导线的选择 14
7、动力配电板示意图 15
五、安全作业和接地 21
1、安全作业 21
2、接地 22
3、接地与接地电阻 26
六、临时用电管理 27
1、临时用电施工组织设计 27
2、电工及用电人员 28
3、安全技术档案 29
七、安全用电管理制度 30
1、临时用电工作监护制度 30
2、电器及料具使用制度 30
3、电气维修制度 31
4、电工及用电人员操作制度 32
5、安全用电技术交底制度 32
6、安全用电教育和培训制度 33
7、安全用电检查和评比办法 33
8、临时用电安全检测制度 34
9、值班制度 34
10、临时用电工程拆除制度 35
八、临时用电管理组织机构 35
九、用电和消防安全措施 36
1、安全监控 36
2、电气防火及灭火知识： 38
3、触电伤害与触电的现场急救： 38
4、触电时的现场急救； 39

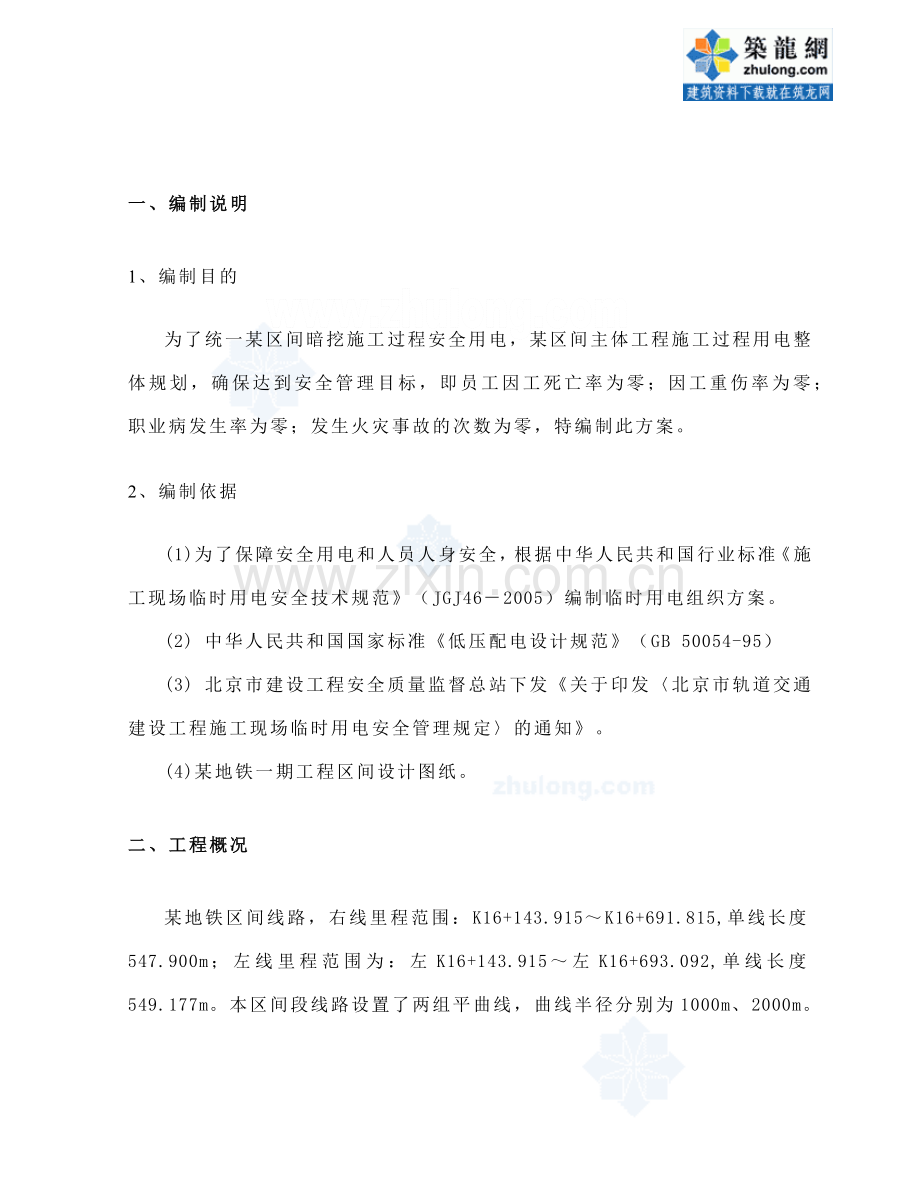

一、编制说明
1、编制目的
为了统一某区间暗挖施工过程安全用电，某区间主体工程施工过程用电整体规划，确保达到安全管理目标，即员工因工死亡率为零；因工重伤率为零；职业病发生率为零；发生火灾事故的次数为零，特编制此方案。
2、编制依据
(1)为了保障安全用电和人员人身安全，根据中华人民共和国行业标准《施工现场临时用电安全技术规范》（JGJ46－2005）编制临时用电组织方案。
(2) 中华人民共和国国家标准《低压配电设计规范》（GB 50054-95）
(3) 北京市建设工程安全质量监督总站下发《关于印发〈北京市轨道交通建设工程施工现场临时用电安全管理规定〉的通知》。
(4)某地铁一期工程区间设计图纸。
二、工程概况
某地铁区间线路，右线里程范围：K16+143.915～K16+691.815,单线长度547.900m；左线里程范围为：左K16+143.915～左K16+693.092,单线长度549.177m。本区间段线路设置了两组平曲线，曲线半径分别为1000m、2000m。
本区间路两侧多为中高层居民住宅楼；区间旁穿小区路北６层住宅楼，隧道与住宅楼水平距约10.8m沿线市政管线纵多，多数分布在道路两侧，其中主要影响的市政管线　包括道路北侧DN400中压燃气、D400污水、D500污水、D600雨水等，道路南侧D500污水等；横穿的管线有D1250污水、D1300雨水等。
根据线路沿线的周边环境条件，为了满足本段区间工期要求。本区间段设置了一座临时施工竖井及横通道，施工竖井。无需管线改移、无交通疏解，施工通道与右线交点里程为K16+590.255.
三、用电负荷的确定
1、主要用电机具
表3-1
主要用电机具汇总表
序号
机械名称
规格型号
单机功率
数量
（台）
合计
1
电动葫芦
CD1
18.5 KW
2
74 KW
2
轴流通风机
K45-8
30KW
1
30 KW
3
混凝土喷射机
PZ-5
5 KW
4
20 KW
4
双液注浆泵
G2JB
11KW
2
22 KW
5
灰浆搅拌机
RM-100
4. KW
2
8 KW
6
砼拌合机
J500
32 KW
1
32 KW
7
灰浆泵
PH-5
3KW
1
3 KW
8
交流电焊机
BX3-400-2
10.5KW
10
105 KW
9
插入式振捣器
2N50
2.2KW
4
8.8 KW
10
空压机
LGD-20/7
132KW
2
264 KW
11
切割机
G-40
4 KW
2
8 KW
12
弯曲机
40
4 KW
2
8 KW
13
照明灯

100W
50
5 KW
合计：

587.8 KW

2、高峰期施工负荷计算及变压器容量确定
高峰期的施工用电量，含动力和照明需要的总量，采用下列公式计算：
P=K（∑Pa/Aη·K1·K2+∑Pb·K1）=538KVA
变压器的容量计算，P变=105P计/COSφ=1.4 P计选SJ10/0.4/500kvA满足要求
式中 P——总电量KVA；
K——电线路能力损耗系数，采用1.05～1.10；
A——全部电力功率因数，采用0.5～0.6；
∑Pa——电力用电总量；∑Pb——照明用电总量；
η——电动机及其他动力之效率，采用0.83～0.88；
K1——同时用电系数； 通风机0.7～0.9，电动机械0.65～0.75，（一般300～500m，总用电量300～500KW照明占20～15%）
K2——动力负载系数，为0.7～1.0。
结构施工负荷见表3-2

结构施工用电负荷统计表
表3-2
序号
用电设备名称
设备功率
（kW）
同时利用系数
有功负荷（kW）
视在功率（kVA）
1
电动葫芦
74
0.6
44.4
59
2
轴流通风机
30 KW
0.7
21
24
3
混凝土喷射机
20 KW
0.5
10
16
4
双液注浆泵
22 KW
0.5
11
17.6
5
灰浆搅拌机
8 KW
0.3
2.4
6.4
6
砼拌合机
32 KW
0.6
19.2
25.6
7
灰浆泵
3 KW
0.3
O．9
2.4
8
交流电焊机
105 KW
0.5
52.5
84
9
插入式振捣器
8.8 KW
0.2
1．8
7
10
空压机
264 KW
0.5
132
211
11
切割机
8 KW
0.5
4
6.4
12
弯曲机
8 KW
0.5
4
6.4
13
照明灯
5 KW
1
5
5

合计
587.8 KW

308.2 KW
470.8 KW
设备总容量为Pe＝587.8kW，S=470.8kVA。
结构施工期间的生活用电参照表3―3，选S30=68kVA。
生活办公区用电负荷统计表 表3―3
序
号
用电
设备名称
设备负荷 （kW）
同时利用
系数
有功负荷（kW）
视在功率（kVA）
1
食堂
30
0.4
12
24
2
浴室
10
0.3
3
8
3
住宿办公区
20
0.7
14
16
4
照明
20
1
20
20

合计
80

49
68
结构施工期间用电总容量：470+68=538kVA。变压器容量取500kVA。

表3―4
东呼区间1#竖井井上动力用电缆配置
型号
规格(mm2)
敷设方式
长度(m)
保护方式
用途
2R-YJV
185
地埋
60
细砂砖
由箱变引到一级柜A-1
2R-YJV
150
明敷
10
穿管
由A-1分别到二级箱B1-1、B1-2
YC
120
明敷
6
穿管
由B1-1到开关箱 用于压缩机(110kw)
2R-YJV
95
明敷
20
穿管
由B1-1到开关箱 用于压缩机(75kw)
YC
50
明敷
25
穿管
由B1-2到开关箱 用于提升机
YC
25
明敷
10
穿管
由C1-1-1到开关箱 用于风机
YC
16
明敷
15
穿管
由B1-1到开关箱 用于搅拌机
YC
6
明敷
6
穿管
由C1-1-1到C1-1-2 用于照明
YC
6
明敷
8
穿管
由C1-1-1到开关箱 用于干喷机

表3―5
东呼区间1#竖井生活区电缆配置
型号
规格(mm2)
敷设方式
长度(m)
保护方式
用途
YC
50
地埋
30
覆砖
由箱变到生活区总配电柜A2
YC
16
地埋
20
覆砖
由A2引至配电箱B2-1宿舍照明
YC
16
地埋
15
覆砖
由A2引至配电箱B2-2宿舍照明
YC
16
地埋
5
覆砖
由A2引至配电箱B2-3厨房及卫生间

表3―6
临电工程的设计图见附图：
（一）用电工程总平面图
（二）东呼区间1号竖井三级配电系统图
（三）配电箱、分配电箱、固定开关箱平面布置图
（四）井下电缆安装图
（五）接地装置设计图
3、电压选定
各种施工机械采用380V的动力电源，照明用电根据不同的施工环境采用不同的电压，照明电压选定的首要条件是必须保证洞内工作人员的安全，杜绝触电事故。各工作面的照明电压，要符合下表要求。

用途
工作地段
电压(V)
照明
洞内开挖支撑及衬砌作业地段
12～36V
衬砌完成的成洞地段、区域
24V
动力
用作动力电源（需用绝缘电缆）
380V
4、照明标准
照明系统保证三相负荷平衡，其中每一单项回路上，灯具和插座数量不宜超过25个，负荷电流不宜超过15A。
本工程临时用电设计生活营区照明标准是每间房屋采用一盏40W的日光灯，能够满足日常生活需要。在地铁暗挖隧道内，必须要有足够光度电力照明，照明灯光的光度要充足均匀。各地段各种坑道灯泡密度、灯泡间距和悬挂高度，要满足下表的要求：
工作地段
灯头间距(m)
灯头悬挂高度（m）
灯泡容量（瓦）
开挖段和作业段
4
2～2.5
60
施工段和运输巷道
5
2.5～3
100
特殊作业段或不安全因素
2～3
3～5
100
成洞地段

用白炽灯时
8～10
4～5
60
用日光灯照明时
20～30
4～5
40
竖井内
3
－
60
导洞内
8～10
3.2
100
注：①、在直线段灯头间距采用表中大数，曲线段采用小数。
②、用普通灯泡照明时，施工工作面及作业面每平方米不小于15瓦。
四、供电方案
本工程施工场区某地铁区间供电电源由业主提供二台400kvA变压器供电。为了保证整个的施工供电，在施工现场内铺设一条应急线路与备用电源的总配电箱连通，作为备用电源应急使用。
现场临时供电按《施工现场临时用电安全技术规范》设计并组织施工，供
配电采用TN—S 接零保护系统，按三级配电两级保护设计施工，PE 线与N 线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
1、厢变安装位置
施工用电机械设备主要集中在竖井口周围，厢变应靠近主要用电负荷的原则，确定将厢变安装在临时施工竖井口的周边（附图），便于电缆向风机房、竖井下、电动葫芦、搅拌机等配电箱引出。井下用电随着施工进展向洞下延伸。
2、低压电路布置和配电箱安装
(1)厢变内配电柜共设置低压配电开关3路，其中400A空开1路，200A空开2路。
(2)配电箱采用防雨型，并根据施工现场地形设置围拦，围拦门上锁，并加盖防雨棚。
(3)根据施工现场实际，结合工序转换，临时增设小型活动配电箱或开关箱，一律采用防雨型，并有脚架、箱内开关设置根据负荷量确定，必须设有工作零线桩和保护接零桩。线路采用YC型橡套铜芯软电缆，根据现场实际情况采用埋地（深60cm）铺设或平放，不能随意拖地乱放，临时活动配电箱或开关箱使用结束后要及时拆除。
3、配电箱安装
(1)配电箱及开关箱
配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220V/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。

(2)总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
总配电箱应设在靠近电源的区域，分配电箱应在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3 m。
(3)每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。
(4)动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。
(5)配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。
(6)配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。
(7)配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2∼2.0mm，其中开关箱箱体钢板厚度不得小1.2 mm，配电箱箱体钢板厚度不得小于1.5 mm，箱体表面应做防腐处理。
(8)配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4∼1.6 m。移动式配电箱、开关箱应装设在坚固或稳定的支架上。其中心点与地面的垂直距离宜为0.8∼1.6 m。
(9)配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱体内。金属电器安装板与金属箱体应做电气连接。
(10)配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

(11)配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
(12)配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。
(13)配电箱和开关箱外形结构应能防雨、防尘。
(14)电器装置的选择
a配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器
b总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。电器设置应符合下列原则：
　 c当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。
　 d当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。
　 e隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路器，可不另设隔离开关。
f熔断器应选用具有可靠灭弧分断功能的产品。
g总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整
定值相适应。
(15)表的要求
总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。专用电能计量仪表的装设应符合当地供用电管理部门的要求。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。
(16)开关箱要求
开关箱必须装设总隔离开关、断路器或熔断器，以及漏电保护器。当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断器。隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。当断路器是具有可见分断点时，可不另设隔离开关。
a开关箱中的隔离开关只可直接控制照明电路和容量不大于3.0KW的动力电路，但不应频繁操作。容量大于3.0KW的动力电路应采用断路器控制，操作频繁时还应附设接触器或其他启动控制装置。
b开关箱中各种开关电器的额定值和动作整定值应与其控制用电设备的额定值和特性相适应。漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。
c漏电保护器的选择应符合现行国家标准。
d开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1 s。总配箱中漏电保护器的额定漏电动作电流应大于30 mA，额定漏电动作时间应
大于0.1 s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅肋电源型（电子式）产品时，应同时设置缺相保护。
e漏电保护器应按产品说明书安装、使用。对搁置已久重新使用或连续使用的漏电保护器应逐月检测其特性，发现问题应及时修理或更换。
f配电箱、开关　电源进线端严禁采用插头和插座做活动连接。配电箱、开关箱应有名称、用途、分路标记及系统接线图。配电箱、开关箱箱门应配锁，并应由专人负责。配电箱、开关箱应定期检查、维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。施工现场停止作业1小时以上时，应将动力开关箱断电上锁。
g配电箱、开关箱必须按照下列顺序操作：送电操作顺序为：总配电箱→分配电箱→开关箱；停电操作顺序为：开关箱→分配电箱→总配电箱。但出现电气故障的紧急情况可除外。
h漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。
5、电线布置
动力线和照明线必须分开架设（因动力出现故障时，影响照明）；在装置电线时，应选用施工高峰期能通过最大用电量的电线。为了便于修理、避免干扰、保证安全，电线（或电缆）必须与风管水管及通风管保持一定的距离，并悬挂在基坑两侧或导洞顶端，电线间距一般为0.2米，将电线固定在瓷瓶上。详见附件。
动力机械必须使用三芯橡皮电缆。5.5千瓦以上的电动机，必须安装起动器、隔离开关加盖，以保安全。
低压变压器（380伏变36伏或24伏）位置应设在离工作处20米远的距离，并临时防护，为了防潮应离开地面一定高度。低压变压器之间以不超过80米为宜，否则灯不亮。
开挖地段的照明线路（如挖马口处）临时拆装困难，可以采用橡皮电缆。工作面多采用低压手柄式工作灯，电线用软芯橡皮电缆。
末端开关箱电源线选用YC—3×16+2×6 五芯橡套软电缆，二级分配电箱电源线选用YC—3×50+2×35 橡套五芯软电缆，一级分配电箱选用VV—3×120+2×70 电力电缆。
6、导线的选择
(1)供电线路，采用橡套绝缘导线架设，开挖、未衬砌地段以及移动式手提灯应使用橡套绝缘导线
按导线允许电流选择截面三相五线制，
公式：I线=1000 P计/√ 3 ·V线·COSφ 按I线查手册选导线截面。
二相制： I=P（W）/V（V） COSφ
导线截面的选择应符合下表要求： （经济合理、最大截面㎜2）
电缆供电
干线
分支线路
分支线路
分支线路
＜150
≤70-95
≤25-50
≤16-25
(2)主柜选用VV3X150+2X95
一级配电箱选用VV3X95+2X50
二级配电箱选用YC3X50+2X25
开关箱选用YC3X25+2X10
7、动力配电板示意图
(1)配电方式
考虑施工现场实际情况及用电需求决定在场区分别设一级分配电箱，二级、开关箱，示意图如下：
箱变
分箱
总箱
开关箱
设备
供电方案示意图

供电系统严格执行TN—S 接零保护系统，系统图如下：

供电线路选用五芯电缆，供电系统做到“采用三级配电系统，采用TN-S接零保护系统，采用二级漏电保护系统”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：
三级配电示意图一

三级配电示意图二（为增加接口而设）

错误的连接示意图三
说明：在以上三种连接示意图中，示意图一、示意图二两种连接方式均能满足“三级配电，两极保护”的要求，示意图三不能满足三级配电的要求。
(2)末端开关箱设计

开关箱总断路器容量为32A，漏电断路器容量为25A，
系统图如下：

末端开关箱外形

(3)电焊机专用配电箱设计
a电焊机专用配电箱开关选择

电焊机配电箱总空气开关应为160A，2条63A 回路，漏电开关63A。
b电焊机专用配电箱外形尺寸

(4)二级分配电箱设计
二级分配电箱总空气开关为400A，设200A ，4个回路，系统图见图 。

(5)一级分配电箱设计
一级分配电箱总空气开关为250A，一条200A 回路，一条100A 回路。系统图如下：

(6)洞内电线的敷设方式

洞内电线的敷设方式示意图
五、安全作业和接地
1、安全作业
有关安全作业，除应遵守一般电工安全作业规程外，重点应注意：

(1)线路及接头不许有裸露，要经常检查，发现裸露应立即包扎；
(2)各种过电流保护装置不应任意加大其容量，不能用任何金属丝代替熔丝；
(3)电工人员操作时必须戴绝缘手套和穿绝缘胶靴；
(4)电缆电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。
(5)供电线路应由专业电工定期巡视检查。
(6)配电箱由专人负责管理及维修。
(7)现场施工机具要做到“一机、一闸、一漏、一箱”，非专业施工人员不准随便触摸施工用电机具。
(8)现场施工人员未经允许不得随意拖、接临时用电线路，更不能随意拆除接地保护线。
(9)施工前检查供、用电设备是否正常，用电机具不允许“带病”工作。
(10)严禁使用损坏的插头、插座及绝缘老化的电缆电线。
(11)移动式临时配电箱应距地600mm 以上。
(12)配电箱附近不能堆放易燃易爆物品，配电箱应放置在干燥地段，并且周围要有足够的操作场地。
(13)照明线路及灯具安装高度低于2.4m 应采用36V 安全电压，手持照明灯具应采用36V 及以下安全电压。
(14)低压配电的操作顺序如下，送电顺序：总配电箱→分配电箱→开关箱；停电顺序相反。
2、接地
接地是防止电气事故的重要措施。在施工中需要接地的器械包括：与电机连接的金属构架、变压器外壳、配电箱外壳、起动器外壳、高压电缆的金属外皮、低压橡套电缆的接地芯线（即联接变压器中性点的中性线）、风水管路、轨道以及洞内临时装设的金属支架等，在TN-S接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。。
（1）接地是由高压电缆外皮和低压橡套电缆的接地芯线，以及所有明线架设的中性线联接成一个总的接地网络，在网络上分别连接上述需要接地器械，构成为具有多处接地装置的接地系统。（如图示）
（2）相线、N线、PE线的颜色标记必须符合以下规定：相线L1（A）L2（B）L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的颜色为绿/黄双色。任何情况下上述严禁混用和互相代用。
(3)在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零：
a电机、变压器、电器、照明器具、手持式电动工具的金属外壳；
b电气设备传动装置的金属部件；
c配电柜与控制柜的金属框架；
d配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；
e电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；
f开关、电容器等电气装置的金属外壳及支架。
(4)接地装置做成后，应按要求测量其电阻值（见表），以后每月应测量一次，如达不到要求，要进行处理。
(5)对于风水管路及轨道的接地，可在管路和轨道的首尾端，以及中间的适当地段设置二、三个接地点，可以单独设置，也可以和电路的接地装置合并一起，其目的是为了防止电器设备漏电，或带电线路碰触这些金属管道造成触电事故。
接地电极的规格和要求
电极形式
装置类别
极型电极
管型电极
电阻值
中心接地装置
面积≥0.7㎡
厚度≥2.5㎜
钢管直径30～35㎜
级数4～5
长度1.5m
≤4
分支接地装置
面积≥0.2㎡
厚度≥2.5㎜
钢管直径30～35㎜
级数 1
长度1.5m
≤10

(6)在坑道、导洞内作业、夜间施工或道路、仓库、办公室、食堂、宿舍、料具堆放场及自然采光差等场所，应设一般照明、局部照明或混合照明。在一个工作场所内，不得只设局部照明。停电后，操作人员需及时撤离的施工现场，必须装设自备电源的应急照明。（作业区域安装事故照明应急灯或事故照明自动线路）如图所示。

应急灯电压为36V

(7)现场照明应采用高光效、长寿命的照明光源。对需大面积照明的场所，应采用高压汞灯、高压钠灯等。卤钨灯施工现场严禁使用。
(8)照明器的选择必须按下列环境条件确定：
a正常湿度一般场所，选用开启式照明器；
b潮湿或特别潮湿场所，选用密闭型防水照明器或配有防水灯头的开启式照明器；
c含有大量尘埃但无爆炸和火灾危险的场所，选用防尘型照明器；
d有爆炸和火灾危险的场所，按危险场所等级选用防爆型照明器；
　 e存在较强振动的场所，选用防振型照明器；
f有酸碱等强腐蚀介质场所，选用耐酸碱型照明器。
g一般场所宜选用额定电压为220V的照明器。
(9)下列特殊场所应使用安全特低电压照明器：
　 a隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V；
　 b潮湿和易触及带电体场所的照明，电源电压不得大于24V；
c特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
(10)使用行灯应符合下列是要求：
a电源电压不大于36V；
b灯体与手柄应坚固、绝缘良好并耐热耐潮湿；
c灯头与灯体结合牢固，灯头无开关；
d灯泡外部有金属保护网；
　 e金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上。

(11)远离电源小面积工作场地、道路照明、警卫照明或额定电压为12∼36V照明的场所，其电压允许偏移为额定电压值的­10%∼5%；其余场所电压允许偏移值为额定电压值的±5%。照明系统宜使用三相负荷平衡，其中每一单相回路上，灯具和插痤数量不宜超过25个，负荷电流不宜超过15A。
(12)三相四线制线路中，当照明器为白炽灯时，零线截面不小于相线截面的50%；
(13)普通灯具与易燃物距离不宜小于300mm；聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于500 mm，且不得直接照射易燃物。达不到规定安全距离时，应采取隔热措施。
(14)钠、铊、铟等金属卤化物灯具的安装高度宜在3 m以上，灯线应固定在接线柱上，不得靠近灯具表面。
(15)对夜间影响车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。　

3、接地与接地电阻
(1)单台容量超过100KVA或使用同一接地装置并联运行且总容量超过100KVA的电力变压器或发电机的工作接地电阻值不得大于4Ω。单台容量不超过100KVA或使用同一接地装置并联运行且总容量不超过100KVA的电力变压器或发电机的工作接地电阻值不得大于10Ω。在土壤电阻率大于1000Ω·m的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到30Ω。
(2)系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。保护零线每一处重复接地装置的接地电阻值不应大于10Ω。在工作接地电阻值允许达到10Ω的电力系统中，
所有重复接地的等效电阻值不应大于10Ω。
(3)在系统中，严禁将单独敷设的工作零线再做重复接地。每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。
六、临时用电管理
1、 临时用电施工组织设计
（1）本工程施工现场用电设备在5台及以上并且设备总容量在50kW及以上，为满足施工用电要求，结合现场实际情况，特编制本临时用电施工组织设计。
（2）本施工组织设计包括下列内容：
a.现场勘测；
b.确定电源进线、变电所或配电室、配电装置、用电设备及线路走向；
c.进行负荷计算；
d.选择变压器；
e.设计配电系统：
f.设计配电线路，选择导线或电缆；

1) 设计配电装置，选择电器；
2) 设计接地装置；
3) 绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。
g.设计防雷装置；
h.确定防护措施；
i.制定安全用电措施和电气防火措施。
（3）临时用电施工组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。
（4）临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
2、 电工及用电人员
（1）电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。
（2）临时用电工程的施工和维护必须由正式电气工作人员担任，必须具备的条件：
a.经医生检查无妨碍从事电气工作的病症；
b.掌握必要的电气知识，考核合格并取得合格证书（电工本）持证上岗；

c.新参加工作的维修电工、临时工、实习人员上岗前必须经安全教育，考试合格后在正式电工带领下方可参加指定的工作；
（3）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。
（4）各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：
a.使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转；
b.保管和维护所用设备，发现问题及时报告解决；
c.暂时停用的设备的开关箱必须分断电源隔离开关，并应关门上锁；
d.移动电气设备时，必须经电工切断电源并做妥善处理后进行。
附件：中华人民共和国特种作业操作证（电工）
3、 安全技术档案
（1）施工现场临时用电必须建立安全技术档案，并包括下列内容：
a.用电组织设计的全部资料
b.修改用电组织设计的资料
c.用电技术交底资料
d.用电工程检查验收表
e.电气设备的试、检验凭单和调试记录
f.接地电阻、绝缘电阻和漏电保护器电动作参数测定记录表
g.定期检（复）查表

h.电工安装、巡检、维修、拆除工作记录
（2）安全技术档案应由主管该现场的电气技术人员负责建立与管理。其中“电工安装、巡检、维修、拆除工作记录”可指定电工代管，每周由项目经理审核认可，并应在临时用电工程拆除后统一归档。
（3）临时用电工程应定期检查。定期检查时，应复查接地电阻值和绝缘电阻值。
（4）临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。

七、安全用电管理制度
1、 临时用电工作监护制度
(1)带电设备附近工作时必须设专人监护。
(2)在狭窄及潮湿场所从事用电作业时必须设人监护。
(3)登高用电作业时必须设人监护。
(4)监护人应时刻注意工作人员的活动范围，使其正确使用工具，并与带电设备保持安全距离。发现违反电气安全规程的操作应及时纠正。
(5)监护人的安全知识及操作技术水平不得低于操作人。
(6)监护人在执行监护工作时，应根据被监护工作情况携带或使用基本安全用具或辅助安全用具，不得做其它工作。
2、电器及料具使用制度
(1)对于施工现场的高、低压基本安全用具，必须按国家颁布的安全规程
使用保管。禁止使用基本安全用具或辅助安全用具从事非电工作业。
(2)现场使用的手持电动工具和移动式灯必须由电工负责保管及检验。用电人员每班用完必须交回。
(3)现场备用的低压电器及保护装置必须装箱入库，严禁到处存放、着尘受潮。
(4)不准使用未经上级部门认定的各种漏电保护装置。使用上级部门（劳动部门）推荐的产品时，必须到厂家或厂家销售部联系购买。不准使用假冒或劣质的漏电保护装置。
(5)买与使用的低压电器及各类导线必须有产品检验合格证，且需经过技术监督局认证的产品，并将类型、规格、数量统计造册，归档备查。
(6)专用焊接电缆线由电焊工使用与保管。不准沿路面明敷使用，不准被任何物体压砸，使用时不准盘绕在任何金属上，存放时必须避开油污及腐蚀性介质。
3、 电气维修制度
(1)只准全部（操作范围内）停电作业，部门停电作业，不准带电作业。维修工作要严格执行电气操作规程。
(2)不准私自维修不了解内部原理的设备及装置。不准私自维修厂家禁修的安全保护装置。不准私自超越指定范围进行维修作业。不准从事超越自身技术水平且无指导人员在场的电气维修作业。
(3)不准在本单位不能控制的线路及设备上作业。
(4)不准随意变更维修方案而使故障扩大。
(5)对施工现场所属的各类电动机，每月必须清扫、注油和检修一次。对变压器、电焊机，每半年必须实行清扫或检修一次。对一般低压电器、开关等
