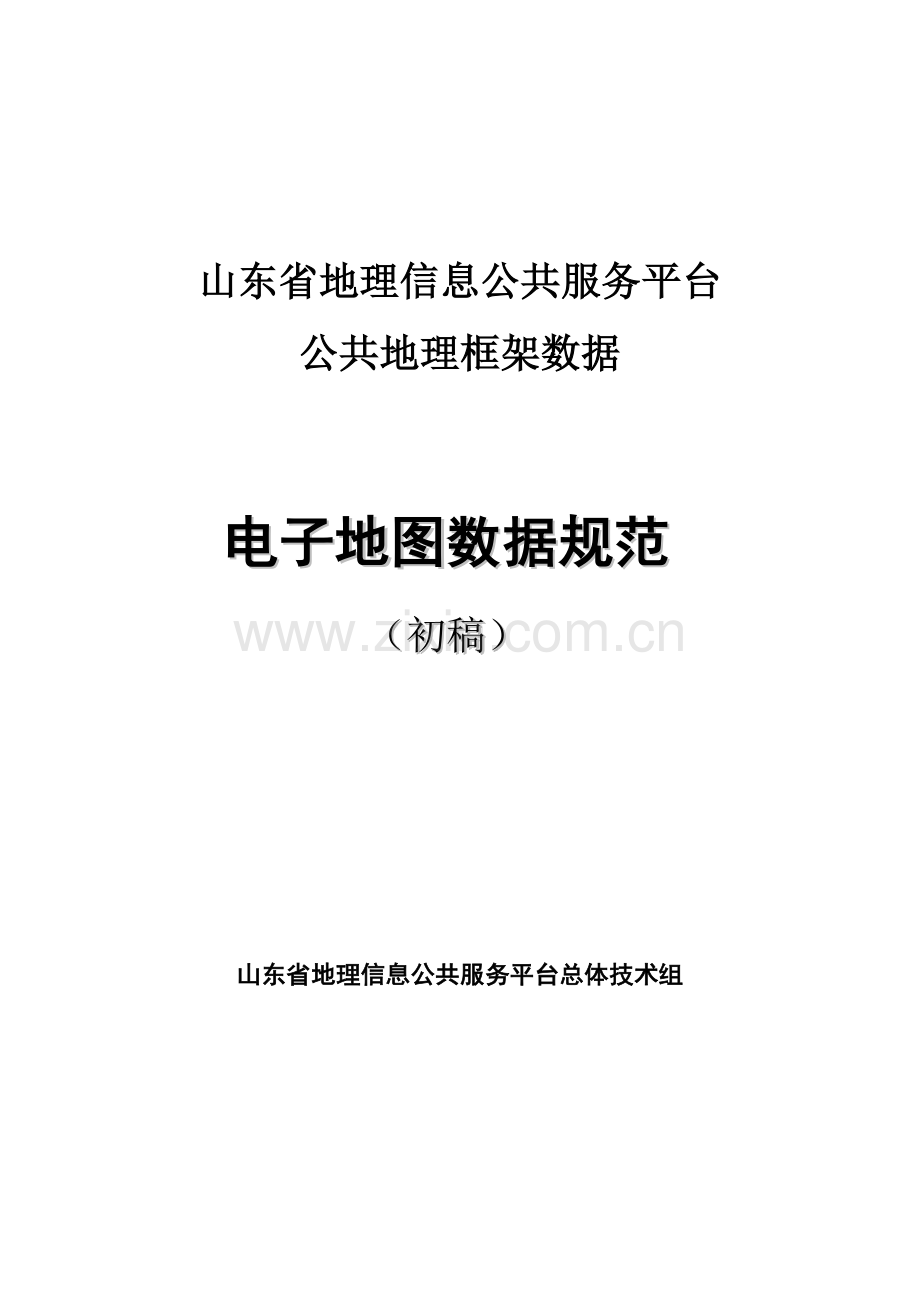

山东省地理信息公共服务平台
公共地理框架数据

电子地图数据规范
（初稿）

山东省地理信息公共服务平台总体技术组

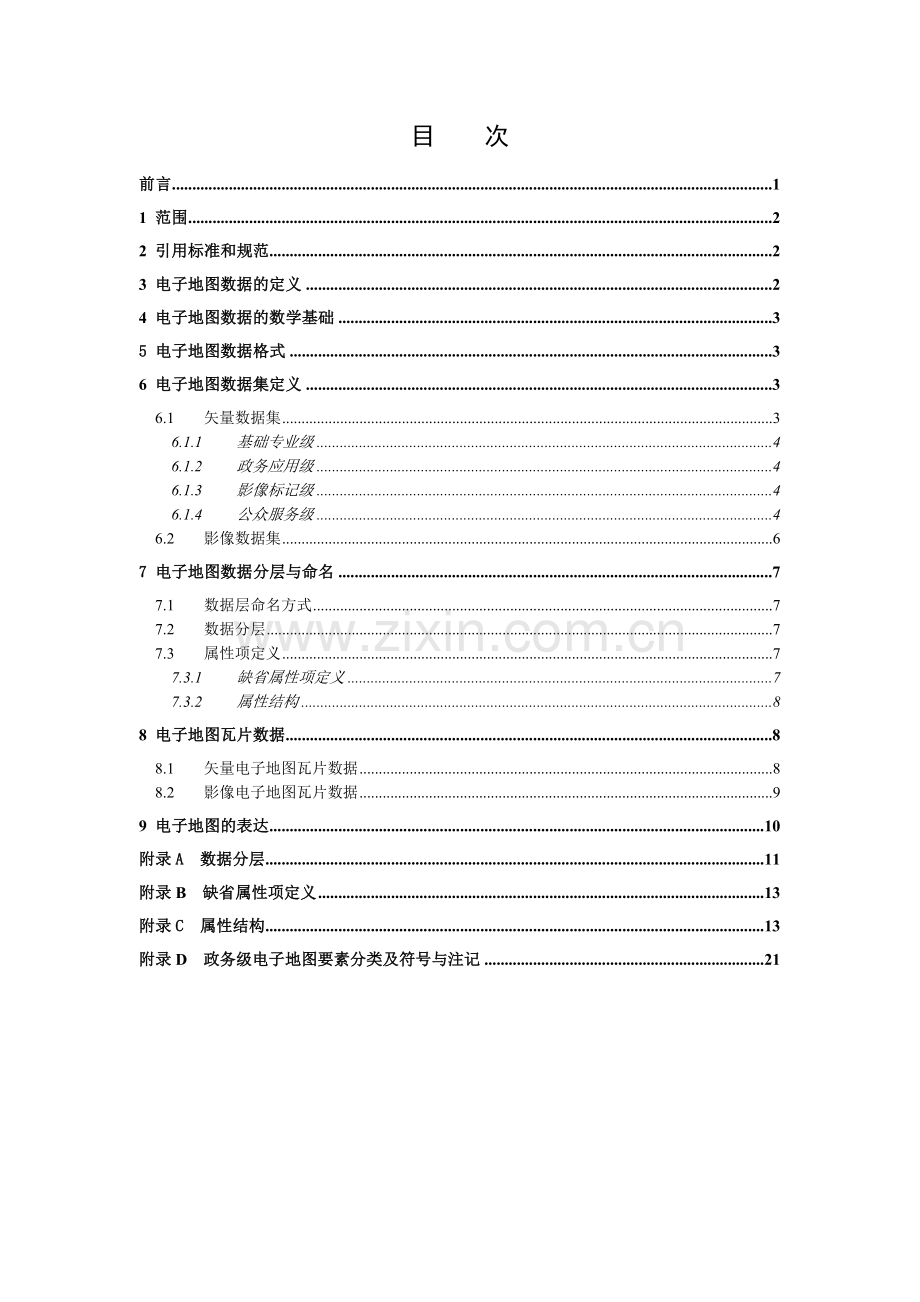

目 次
前言 1
1 范围 2
2 引用标准和规范 2
3 电子地图数据的定义 2
4 电子地图数据的数学基础 3
5 电子地图数据格式 3
6 电子地图数据集定义 3
6.1 矢量数据集 3
6.1.1 基础专业级 4
6.1.2 政务应用级 4
6.1.3 影像标记级 4
6.1.4 公众服务级 4
6.2 影像数据集 6
7 电子地图数据分层与命名 7
7.1 数据层命名方式 7
7.2 数据分层 7
7.3 属性项定义 7
7.3.1 缺省属性项定义 7
7.3.2 属性结构 8
8 电子地图瓦片数据 8
8.1 矢量电子地图瓦片数据 8
8.2 影像电子地图瓦片数据 9
9 电子地图的表达 10
附录A 数据分层 11
附录B 缺省属性项定义 13
附录C 属性结构 13
附录D 政务级电子地图要素分类及符号与注记 21

前言
为促进地理信息资源共享、推进国民经济和社会信息化进程、实现经济社会又好又快发展，山东省国土资源厅立项开展地理信息公共服务平台（以下简称“公共服务平台” ）建设。“公共服务平台”由数据层、服务层和运行支持层组成。其中数据层是“公共服务平台”的建设重点之一，其主体内容是公共地理框架数据，包括地理实体数据、电子地图数据、地名地址数据、影像数据与高程数据。
本规范由山东省国土资源厅基础测绘处提出。
本规范起草单位：山东省国土测绘院。

1. 范围
本规范是在相关数据规范以及相关技术规范的基础上形成的，规定了山东省地理信息公共服务平台建设和市县信息基地建设框架数据中电子地图数据的定义、分级内容组合方案、地图瓦片制作及在线发布显示设定要求、地图表达符号与注记等，适用于山东省地理信息公共服务平台和市县信息基地电子地图数据生产及建设。
2. 引用标准和规范
GB/T 13923-2006《基础地理信息要素分类与代码》
GB 21139-2007《基础地理信息标准数据基本规定》
《山东省基础地理信息1∶10000数字产品数据标准》
国家地理信息公共服务平台《公共地理框架数据—电子地图数据规范》（试行稿）
3. 电子地图数据的定义
电子地图数据是针对在线浏览和专题标图的需要，对矢量数据、影像数据进行内容选取组合所形成的数据集，经符号化处理、图面整饰后形成重点突出、色彩协调、符号形象、图面美观的视屏显示地图，也可供用户下载后打印输出或作为文档插图。
电子地图数据类型包括线划地图与影像地图两类。线划地图以矢量基础地形要素数据为主要数据源，经过数据分级与可视化设置而成；影像地图以航空、航天遥感影像为基础，并配以矢量线划和适量注记。
除此之外，数据生产者可根据其实际情况与需求制作扩展电子地图，如各类旅游图、人口图、房地产图等。
4. 电子地图数据的数学基础
山东省地理信息公共服务平台框架数据为了使用方便，采用两套坐标系统。因此电子地图数据也采用两套坐标系统。
（1） 2000 国家大地坐标系（CGCS2000），坐标单位：度。
（2） 1980西安坐标系，坐标单位：米。
5. 电子地图数据格式
l 矢量数据格式：便于读取的通用交换格式或公开格式（如Shapefile）。
l 影像数据格式：GeoTiff。
l 配图文件格式：ArcGIS MXD。
l 符号库：ArcGIS Style。
6. 电子地图数据集定义
构成线划地图与影像地图的矢量及影像数据需要针对在线显示的要求进行内容分级与配置,形成矢量数据集和影像数据集。
6.1. 矢量数据集
山东省地理信息公共服务平台电子地图矢量数据集的源数据主要包括： 1：10000、1：5000、1：2000、1：1000、1：500等不同比例尺的基础地形图数据。由于电子地图数据网络化服务所针对的用户群体不同，需要对构成电子地图的矢量数据集进行分级，以不同的服务发布给平台用户，可以形成四种级别的数据集，包括基础专业级、政务应用级、影像标记级、公众服务级。
6.1.1. 基础专业级
基础专业级矢量数据包括相应比例尺基础矢量地形要素数据的全部要素，主要面向对基础地理信息要求较高的专业用户。在本规范中不做过多描述。
6.1.2. 政务应用级
政务应用级矢量数据是在基础专业级矢量数据的基础上，删除测量控制点等测绘专业要素而成，政务应用级数据可用于涉密网环境下提供在线服务；是针对社会经济信息空间化整合和在线阅览标注等电子政务应用需求，对公共地理框架数据进行内容提取与组合、符号化表现等一系列加工处理，形成的适合于网络一站式服务的电子地图。
政务版电子地图省级平台重点标示道路、居民地、水系、地名、行政区划等要素；市县信息基地重点标示交通及辅助设施、水系、植被、行政区划、建筑物、地名点、兴趣点等要素。
6.1.3. 影像标记级
影像标记级矢量数据是为与影像叠加形成影像地图而选取的矢量要素。
对影像标记级矢量数据进行经过脱密处理后，即形成面向公众用户的公众影像标记级数据，可通过非涉密网络提供服务。
6.1.4. 公众服务级
公众服务级是在政务应用级数据的基础上，依据地图公开发布标准，删除工矿农业设施等信息，采用特定技术进行进一步的涉密信息过滤、内容抽取、几何变换后可用于非涉密网的在线信息服务。

表1列出了基础专业级、政务应用级、影像标记级、公众服务级数据命名方式，表2列出了各级数据所包含的要素内容。

表1： 矢量分级数据集的命名方式
源数据比例尺
代码
1级
2级
3级
4级
基础专业级
政务应用级
影像标记级
公众服务级级
1:10000
G
G1
G2
G3
G4
1:5000
H
H1
H2
H3
H4
1:2000
I
I1
I2
I3
I4
1:1000
J
J1
J2
J3
J4
1:500
K
K1
K2
K3
K4

表2： 矢量分级数据集的要素选取
数据分级
要素类
基础专业级
政务应用级
影像标记级
公众服务级
定位基础
测量控制点
数学基础
全部选取
不选取
不选取
不选取
水系
河流
沟渠
湖泊
水库
海洋要素
其他水系要素
水利及附属设施
全部选取
大部分选取
主要名称
部分选取
居民地及设施
居民地
工矿及其设施
农业及其设施
公共服务及其设施
名胜古迹
宗教设施
科学观测站
其他建筑物及设施
全部选取
大部分选取（工矿及农业设施只选取部分）
主要名称
部分选取
交通
铁路
城际公路
城市道路
乡村道路
道路构造物及附属设施
水运设施
航道
空运设施
其他交通设施
全部选取
大部分选取
主要名称及部分要素
部分选取
管线
输电线
通信线
油、气、水输送主管道
城市管线
全部选取
不选取
不选取
不选取
境界与政区
省级行政区
地级行政区
县级行政区
其他区域
全部选取
全部选取
境界
全部选取
地貌
等高线
高程注记点
水域等值线
水下注记点
自然地貌
人工地貌
全部选取
部分选取（选取峰柱）
不选取
不选取
植被与土质
农林用地
城市绿地
土质
全部选取
部分选取（选取部分农林用地及城市绿地）
不选取
部分选取（选取部分农林用地及城市绿地）

6.2. 影像数据集
影像地图是以航空、航天遥感影像为基础，配以矢量线划和适量注记得到的电子地图。
与影像配合形成影像地图的矢量数据主要有交通要素、境界与政区要素以及各类地名注记。
7. 电子地图数据分层与命名
数据分层的原则是按照要素类及几何表达方式进行分层。
7.1. 数据层命名方式
省级平台成果数据命名方式为：
“数据比例尺代码”＋“数据层内容标识”＋“分级标识”
比例尺代码
数据层内容标识
分级标识
比例尺
代码
内容
英文标识
1:10 000
G
水体（面）
HYDA
1
1:5 000
H
水体（线）
HYDL
2
1:2 000
I
水体（点）
HYDP
3
1:1 000
J
附属设施（面）
HFCA
4
1:500
K
附属设施（线）
HFCL
5

附属设施（点）
HFCP
6

水系注记
HANP
7

水系注记
HANL
8

居民地（面）
RESA
9

居民地（线）
RESL
10

居民地（点）
RESP
11

设施（面）
RFCA
12

设施（线）
RFCL
13

设施（点）
RFCP
14

居民地及设施注记
RANP
15

居民地及设施注记
RANL
16

铁路
LRRL
17

公路（面）
LRDA
18

道路（线）
LRDL
19

附属设施（面）
LFCA
20

附属设施（线）
LFCL

附属设施（点）
LFCP

交通注记
LANP

交通注记
LANL

政区（面）
BOUA

境界（线）
BOUL

境界与政区注记
BANP

其他地貌（点）
TORP

地貌注记
TANL

植被与土质（面）
VEGA

植被与土质注记
VANP

市县信息基地数据层命名方式为：
“数据比例尺代码”+“数据层内容标识”+“数据层几何类型标识”
数据比例尺代码为：
l 1:10 000——G
l 1:5 000——H
l 1:2 000——I
l 1:1 000——J
l 1:500——K
数据层几何类型标识为：
l PT:点
l LN:线
l PL:面
l A:注记
7.2. 数据分层
数据分层的内容见附录A。
7.3. 属性结构
属性结构见附录B
8. 电子地图瓦片数据
为了提高地图服务的响应速度，可预先制作系列显示比例尺地图瓦片（cache ，也称地图缓存）。地图瓦片的参数包括起始点与分块大小、显示比例尺、图像格式等。
瓦片分块的起始点以从经纬度-180,90开始，向东向南行列递增；格式采用PNG，分块大小256*256像素。
为了使来自不同分布式节点的各类地图服务可以相互叠加，必需采用统一的显示比例。
8.1. 矢量电子地图瓦片数据
矢量电子地图各显示比例尺对应的数据源及显示的要素内容如下表所示。
表3：地图瓦片显示比例尺
级别
地面分辨率（米、像素）
源数据比例尺
显示比例尺
要素内容
15
4.78
1：1万
1:18,055.99
境界与政区（省级，地级，县级，乡镇级，村级界线及区域）、水系（河流，沟渠，湖泊，水库，海洋要素，其他水系要素，部分水利附属设施）、交通（铁路，城际公路，城市道路，乡村道路，道路附属设施中飞机场、汽车站、火车站、服务区、加油站、收费站、码头、渡口、车行桥、 隧道）、居民地（居民地面，城墙，粮仓,行政机构,教育机构,医疗卫生,公共场馆,商业设施,园林、景区,居民小区,体育设施,科学观测站,古迹遗址,传媒通讯,纪念碑,宗教设施,部分工矿企业等）、其它（绿地、山峰）。
16
2.39
1：1万
1:9,028.00
与上一级别要素相同，水系增加部分水利附属设施，居民地增加围墙、交通增加人行桥，部分点要素。
17
1.19
1：5000或1：1万
1:4,514.00
与上一级别要素相同，居民地增加部分点要素。
18
0.6
1:2000
1:2,257.00
境界与政区（省级，地级，县级，乡镇级，村级界线及区域）、水系（河流，沟渠，湖泊，水库，海洋要素，其他水系要素，水利附属设施）、交通（铁路，城际公路，城市道路，乡村道路，道路附属设施）、居民地（居民地面，城墙，粮仓,行政机构,教育机构,医疗卫生,公共场馆,商业设施,园林、景区,居民小区,体育设施,科学观测站,古迹遗址,传媒通讯,纪念碑,宗教设施,工矿企业等）、其它（绿地、山峰）。
19
0.2986
1:2000
1:1,128.50
20
0.1493
1:500
1:564.25
8.2. 影像电子地图瓦片数据
影像电子地图各显示比例尺对应的数据源及显示的要素内容如下表所示。
表4：省级公共服务平台影像地图矢量要素内容
级别
地面分辨率（米/像素）
显示比例
影像数据
矢量要素内容
15
4.78
1:18,055.99

航空影像或其他高分辨率影像
境界与政区（省级、地级、县级界线）；交通（铁路、国道、省道、县道、乡道、其他公路、城市道路、部分农村道路、飞机场、汽车站、火车站）；地名注记（行政注记到村级；水系、山峰等自然地物名称、重要地物名称；国省道、城市主要街道、次要街道名称；大部分居民地点状要素名称）。
16
2.39
1:9,028.00
17
1.19
1：4,514.00
18
0.60
1:2,257.00
境界与政区（省级、地级、县级界线）；交通（铁路、国道、省道、县道、乡道、其他公路、城市道路、农村道路、飞机场、汽车站、火车站）；地名注记（行政注记到村级；水系、山峰等自然地物名称、重要地物名称；国省道、城市主要街道、次要街道名称；居民地点状要素名称）。
19
0.2986
1:1,128.50
20
0.1493
1:564.25

9. 电子地图的表达
为了向用户提供色彩协调、符号形象、图面美观的视屏显示地图，需要设定不同显示比例下要素显示符号（包括要素及注记的样式、规格、颜色等）。政务级电子地图要素分类及符号与注记如附录C所示。

附录A 数据分层
省级平台电子地图数据分层
图层名称
标准图层名
几何特征
境界与政区
行政区界线
省级行政区界线
GBOUL1
线
地级行政区界线
县级行政区界线
乡级行政区界线
行政区
省级政区
GBOUA1
面
市级政区
县级政区
乡镇级政区
水系
河流
河流
GHYDL1
线
河流面
GHYDA1
面
运河与沟渠
运河与沟渠
GHYDL2
线
运河与沟渠面
GHYDA2
面
河流等注记
河流等注记
GHANL1
线
湖泊、水库
湖泊、水库面
GHYDA3
面
湖泊、水库注记
GHANP1
点
泉
泉
GHYDP1
河、湖岛
河、湖岛
GHYDA4
面
沼泽、湿地
沼泽、湿地面
GHYDA5
海洋
海洋面
GHYDA6
海洋注记
GHANL2
线
海岛、礁石
海岛
GHYDA7
面
礁石
GHFCP1
点
水利设施
堤、坝、闸
GHFCL1
线
交通
城市道路
快速路
GLRDL1
线
高架路
GLRDL2
引道
GLRDL3
城市主干道
GLRDL4
城市次干道
GLRDL5
城市道路支线
GLRDL6
内部道路
GLRDL7
城际公路
高速公路
GLRDL8
线
国道
GLRDL9
省道
GLRDL10
县道
GLRDL11
乡道
GLRDL12
专用道路
GLRDL13
匝道
GLRDL14
其他公路
GLRDL15
乡村道路
机耕路（大路）
GLRDL16
线
乡村路
GLRDL17
小路
GLRDL18
铁路
标准轨铁路
GLRRL1
线
窄轨铁路
GLRRL2
附属设施
桥、隧道、码头、渡口
GLFCL1
线
火车站
GLFCP1
点
汽车站
GLFCP2
机场
GLFCP3
水运港客运站
GLFCP4
加油站
GLFCP5
收费站
GLFCP6
服务区
GLFCP7
居民地及设施
地名点
省级地名
GRESP1
点
地市级地名
GRESP2
县区级地名
GRESP3
乡镇街道级地名
GRESP4
村级地名
GRESP5
地名点注记
省级地名注记
GRANP1
地市级地名注记
GRANP2
县区级地名注记
GRANP3
乡镇街道级地名注记
GRANP4
村级地名注记
GRANP5
居民地面
街区、单幢房屋、普通房屋、突出房屋、高层房屋
GRESA1
面
居民地附属设施面
大型工矿建筑、设施等
GRFCA1
面
城墙、垣栅
完好城墙、破坏城墙、围墙
GRFCL1
线
粮仓

GRFCP1
点
行政机构
政府、机关、事业单位
GRFCP2
教育机构
大、中、小学，幼儿园等
GRFCP3
医疗卫生
医院、诊所等
GRFCP4
公共场馆
广场、游乐场、剧场、电影院、图书馆等
GRFCP5
商业设施
宾馆、酒店、超市、娱乐、唱歌场所等
GRFCP6
园林、景区
公园、旅游景点、动物园、植物园、陵园等
GRFCP7
居民小区

GRFCP8
体育设施
体育馆、运动场等
GRFCP9
科学观测站
气象站、水文站、流量站、验潮站、水位站、地震台、天文台、环保监测站 、卫星地面站 、科学试验站等
GRFCP10
古迹遗址
钟鼓楼、城楼、古关塞、文物碑石、亭、烽火台等
GRFCP11
传媒通讯
电视台、电信局、邮局，电视发射塔、移动通信塔、微波塔等
GRFCP12
纪念碑
纪念碑、柱、墩、塑像
GRFCP13
宗教设施
庙宇、清真寺、教堂、宝塔、经塔等
GRFCP14
工矿企业

GRFCP15
粮仓注记

GRANP6
行政机构注记

GRANP7
教育机构注记

GRANP8
医疗卫生注记

GRANP9
公共场馆注记

GRANP10
商业设施注记

GRANP11
园林、景区注记

GRANP12
居民小区注记

GRANP13
体育设施注记

GRANP14
科学观测站注记

GRANP15
古迹遗址注记

GRANP16
传媒通讯注记

GRANP17
纪念碑注记

GRANP18
宗教设施注记

GRANP19
工矿企业注记

GRANP20
其他要素
绿地
园地、林地、草地、城市绿地
GVEGA1
面
自然地貌
峰、柱
GTORP1
点
地貌注记
山脉注记
GTANL1
点

市县信息基地电子地图数据分层
序号
说明
数据层内容标识
层名
定位基础
1
测量控制点
CPT
CPTPT
2
坐标网（线）
GRD
GRDLN
水系
3
水系（点）
HYD
HYDPTT
4
水系（线）
HYD
HYDLNN
5
水系（面）
HYD
HYDPL
6
水系附属设施（点）
HFC
HFCPTT
7
水系附属设施（线）
HFC
HFCLNN
8
水系附属设施（面）
HFC
HFCPL
居民地及设施
9
居民地及设施（点）
RES
RESPTT
10
居民地及设施（线）
RES
RESLN
11
居民地及设施（面）
RES
RESPL
交通
12
铁路（线）
RAI
RAILN
13
公路（线）
ROA
ROALN
14
交通构造物及附属设施（点）
TFC
TFCPT
15
交通构造物及附属设施（线）
TFC
TFCLN
管线
16
管线（点）
PIP
PIPPT
17
管线（线）
PIP
PIPLN
境界与政区
18
境界线（线）
BOU
BOULN
19
界桩碑（点）
MAR
MARPT
20
省级政区（面）
PRO
PROPL
21
地级政区（面）
DIS
DISPL
22
县级政区（面）
COU
COUPL
23
其他区域（点）
OTA
OTAPT
24
其他区域（线）
OTA
OTALN
25
其他区域（面）
OTA
OTAPL
地貌
26
地貌（点）
TER
TERPT
27
地貌（线）
TER
TERLN
28
地貌与土质（面）
TER
TERPL
植被
29
植被（点）
VEG
VEGPT
30
植被（线）
VEG
VEGLN
31
植被（面）
VEG
VEGPL

注：在多级比例尺数据同时存在时，层名前还要加上比例尺代码。

附录B 属性结构
省级平台电子地图数据分层
序号
属性项名称
名称描述
类型
长度
约束条件
1
GB
国标分类码
Integer
7
M
2
HYDC
水系行业代码
String
8
O
3
PAC
政区代码
Integer
9
C
4
LN
铁路路线代码
String
4
O
5
SN
铁路车站代码
String
7
O
6
RN
公路代码
String
6
O
7
NAME
名称
String
60
M
8
RTEG
等级
String
8
O
9
LANE
车道数
Integer
2
O
10
SDTF
单／双行线
String
2
O
11
LENTH
长度
Float
8，1
O
12
WIDTH
宽度
Integer
3
O
13
BRGLEV
层数
Integer
2
O
14
KM
公里数
Integer
4
O
15
PERIOD
月份（季节性）
String
20
O
16
TYPE
类型、种类
String
20
O
17
STATE
状态
String
10
O
18
datE
日期（年月日）
String
14
O
19
CLASS
地名分类码
String
2
C

注：约束条件有3种情况，“M”为必选，“C”为当满足条件的情况下必选，“O”为可选择。

市县信息基地电子地图数据缺省属性项定义
属性项名称
内容
类型
说明
OBJECTID
系统自编号
OBJECT ID
所有类型数据均包含此属性
SHAPE
数据类型
Geometry
主要是自动显示数据的类型包括：point、arc、polyline、polygrn
SHAPE_Length
长度/周长（面状）
双精度型（D）
主要是线状或面状地物所带的属性
SHAPE_Area
面积
双精度型（D）
主要是面状地物所带的属性
CLASID
国标分类码
Char(6)
GB/T 13923-2006
NAME
名称
Char(100)
有名称的地理要素
ENTIID
地理实体标识码
Char(30)
进行过实体化处理的数据

市县信息基地电子地图数据缺省属性项定义

数据集名称
数据类名称
属性项名称
描 述
填写实例
约束条件
定位基础
CPTPT
CLASID
GB码
1101021(三角点)
M
NAME
名称
张岭
M
TEGR
等级
三等
M
ELEV
高程
123.56
M
GRDLN
CLASID
GB码
1202002
M
水系
HYDPL
CLASID
GB码
2301017（湖泊）
M
HYDC
水系名称代码
DE00016L
C
NAME
名称
大明湖
C
WQL
水质
淡
C
VOL
库容量(万米3)
110
C
USE
用途
鱼
O
PERIOD
月份（有水）
3-11
C
TYPE
类型
净
C
HYDLNN
CLASID
GB码
2101013（常年河）
M
HYDC
水系名称代码
DB010001
C
NAME
名称
黄河
C
PERIOD
月份（有水）
1-12
C
HYDPTT
CLASID
GB码
2607001（泉）
M
NAME
名称
趵突泉
C
TYPE
类型
矿/温/喷/间/地热
O
ANGLE
角度值
35.000000
C
HFCPL
CLASID
GB码
2504017（干出沙滩）
M
NAME
名称
银滩
O
TYPE
类型
沙滩
C
HFCLNN
CLASID
GB码
2701014（干堤顶边线）
M
HYDC
水工名称代码

C
NAME
名称
黄河大堤
C
WIDTH
宽度
20
O
RELEV
比高
30.5
C
MATRL
材料
土
C
LENTH
长度

C
HFCPTT
CLASID
GB码
2702011（水闸）
M
NAME
名称
石洼闸
O
HYDC
水工名称代码

C
TYPE
类型

C
ANGLE
角度值
35.000000
C
　居民地及设施
RESPL
CLASID
GB码
3105017（高层房屋）
M
NAME
名称
银座大厦
C
RESLN
CLASID
GB码
3103003(半依比例狭长房屋)
M
RESPTT
CLASID
GB码
3103001(不依比例独立房屋)
M
NAME
名称

O
ANGLE
角度值
35.000000
C

交通

RAILN
CLASID
GB码
4101023(复线标准轨铁路线)
M
LN
铁路路线代码
0001
O
NAME
名称
京九线
O
TYPE
类型
电
C
ROAPL
CLASID
GB码
4201013
M
ROALN
CLASID
GB码
4201012
M
RN
公路编号
G309
C
NAME
名称
荣兰线
C
RTEG
公路技术等级
高速
C
MATRL
铺设材料
沥青
O
LANE
车道数
4
C
SDTF
单／双行线
双
O
WIDTH
路宽

O
TYPE
类型

C
TFCPL
CLASID
GB码
4501066（依比例收费站）
M
NAME
名称
济南收费站
C
TYPE
类型

O
TFCLN
CLASID
GB码
4503014（单层车行桥）
M
NAME
名称
黄河大桥
C
TYPE
类型
钢
C
WEIGHT
载重
8
O
BRGLEV
层数
2
O
USE
用途
客运/货运/混合
O
STATE
状态
在用
C
RELEV
比高（限高）
10.5
O
TFCPT
CLASID
GB码
4103012（火车站）
M
SN
车站编号
0003161
O
NAME
名称
济南站
O
TYPE
类型

C
KM
公里数
49
O
USE
用途
客运
O
STATE
状态
在用
O
ANGLE
角度值
35.000000
C
境界与政区
PROPL
CLASID
GB码
6302012（省级政区）
M
PAC
行政区划代码
370000
M
NAME
名称
山东省
M
DISPL
GB
GB码
6402012（地市政区）
M
PAC
行政区划代码
370100
M
NAME
名称
济南市
M
COUPL
GB
GB码
6502012（县级政区）
M
PAC
行政区划代码
370102
M
NAME
名称
济南市历下区
M
OTAPL
CLASID
GB码

M
PAC
行政区划代码

M
NAME
名称

M
BOULN
CLASID
GB码
6302012（省界线）
M
NAME
名称

M
DATE
更新日期
2007-07-07
O
MARPT
CLASID
GB码
6303001
M
NAME
名称
陕甘线
M
MARID
编号

M
OTALN
CLASID
GB码

M
NAME
名称

C
DATE
更新日期

M
OTAPT
CLASID
GB码

M
NAME
名称

C
管线
PIPPT
CLASID
GB码

M
NAME
名称

O
PIPLN
CLASID
GB码

M
NAME
名称

C
地貌
TERPT
CLASID
GB码
7202001（比高点）
M
NAME
名称

C
ELEV
高程

O
RELEV
比高（深度）
2．3
O
TERLN
CLASID
GB码

M
NAME
名称

C
ELEV
高程

M
TERPL
CLASID
GB码

M
NAME
名称

C
RELEV
比高

O

VEGPL
CLASID
GB码

M
植被
NAME
名称

O
VEGLN
CLASID
GB码

M
NAME
名称

O
TYPE
类型

O
VEGPT
CLASID
GB码

M
NAME
名称

O
TYPE
类型

O
地名
NPNPT
CLASID
GB码

M
NAME
名称

O

RPNPT
CLASID
GB码

M
NAME
名称

O

附录C 电子地图要素分类及符号与注记
15-17级（省级平台）
要素大类
要素小类
显示比例
符号颜色
符号说明
（单位：mm）
R
G
B
境界与政区
行政区界线
省级行政区界线
15-17
1
1
1
线宽：0.7

地级行政区界线
15-17
100
100
100
线宽：0.5

县级行政区界线
15-17
120
120
120
线宽：0.3

乡镇级行政区界线
15-17

各级行政区
15-17
247
246
233
无边框

水系
河流
常年河
15-17
115
178
255
线宽：０.4

时令河
15-17
115
178
255
线宽：０.4 （虚线10：4）

干涸河
15-17
115
178
255
线宽：０.2 （虚线1：1）

消失河段
15-17
115
178
255
线宽：０.4 （虚线5：2）

运河
15-17
170
200
255
线宽：０.4

干渠
15-17
170
200
255
线宽：０.4

支渠
15-17
170
200
255
线宽：０.2

干沟
15-17
235
181
71
线宽：０.2

河流、运河、沟渠（面）
15-17
190
210
255
边框 (线宽：0.1，R:115,G:178,B:255)

湖泊
15-17
水库
15-17
时令河、湖泊
15-17
190
210
255
虚线边框 (线宽：0.1，R:115,G:178,B:255)

干涸河
15-17
180
200
255
边框 (线宽：0.1，R:180,G:200,B:255)

泉
15-17
128
207
255
大小：3

河、湖岛、海岛、礁石
15-17
247
246
233
边框 (线宽：0.1，R:115,G:178,B:255)

可通行沼泽、湿地
15-17
180
200
255
边框 (线宽：0.1，R:180,G:200,B:255)

不可通行沼泽、湿地
15-17
180
200
255
边框 (线宽：0.1，R:180,G:200,B:255)

海洋
15-17
190
210
255
边框 (线宽：0.1，R:115,G:178,B:255)

居民地及附属设施
居民地面
15-17
240
240
230
边框(线宽：0.1，R:215,G:215,B:200)

居民地附属设施面
15-17
240
240
240
边框(线宽：0.1，R:220,G:220,B:220)

完好城墙
15-17
130
130
130
线宽：０.2

破坏城墙
15-17
130
130
130
线宽：０.2

垣栅，栅栏，运动场
16-17
200
200
200
线宽：０.2

学校
15-17
255
0
255
大小：2.8

医院、诊所等
15-17
255
0
255
大小：2.8

宾馆、饭店
15-17
255
0
255
大小：2.8

超市
15-17
255
0
255
大小：2.8

游乐场
15-17
0
128
0
大小：2.8

公园
15-17
0
128
0
大小：2.8

陵园
15-17
0
128
0
大小：2.8

动物园
15-17
0
128
0
大小：2.8

植物园
15-17
0
128
0
大小：2.8

剧场、电影院
15-17
0
128
0
大小：2.8

露天小型体育场
15-17
75
176
51
大小：2.8

高尔夫球场
15-17
75
176
51
大小：2.8

体育馆
15-17
75
176
51
大小：2.8

游泳场、池
15-17
75
176
51
大小：2.8

跳伞塔
15-17
75
176
51
大小：2.8

露天舞台
15-17
75
176
51
大小：2.8

电视台
15-17
0
70
127
大小：2.8

电信局
15-17
0
70
127
大小：2.8

邮局
15-17
0
70
127
大小：2.8

电视发射塔
15-17
0
70
127
大小：2.8

移动通信塔
15-17
0
70
127
大小：2.8
微波塔
15-17
0
70
127
大小：2.8
厕所
15-17
0
109
51
