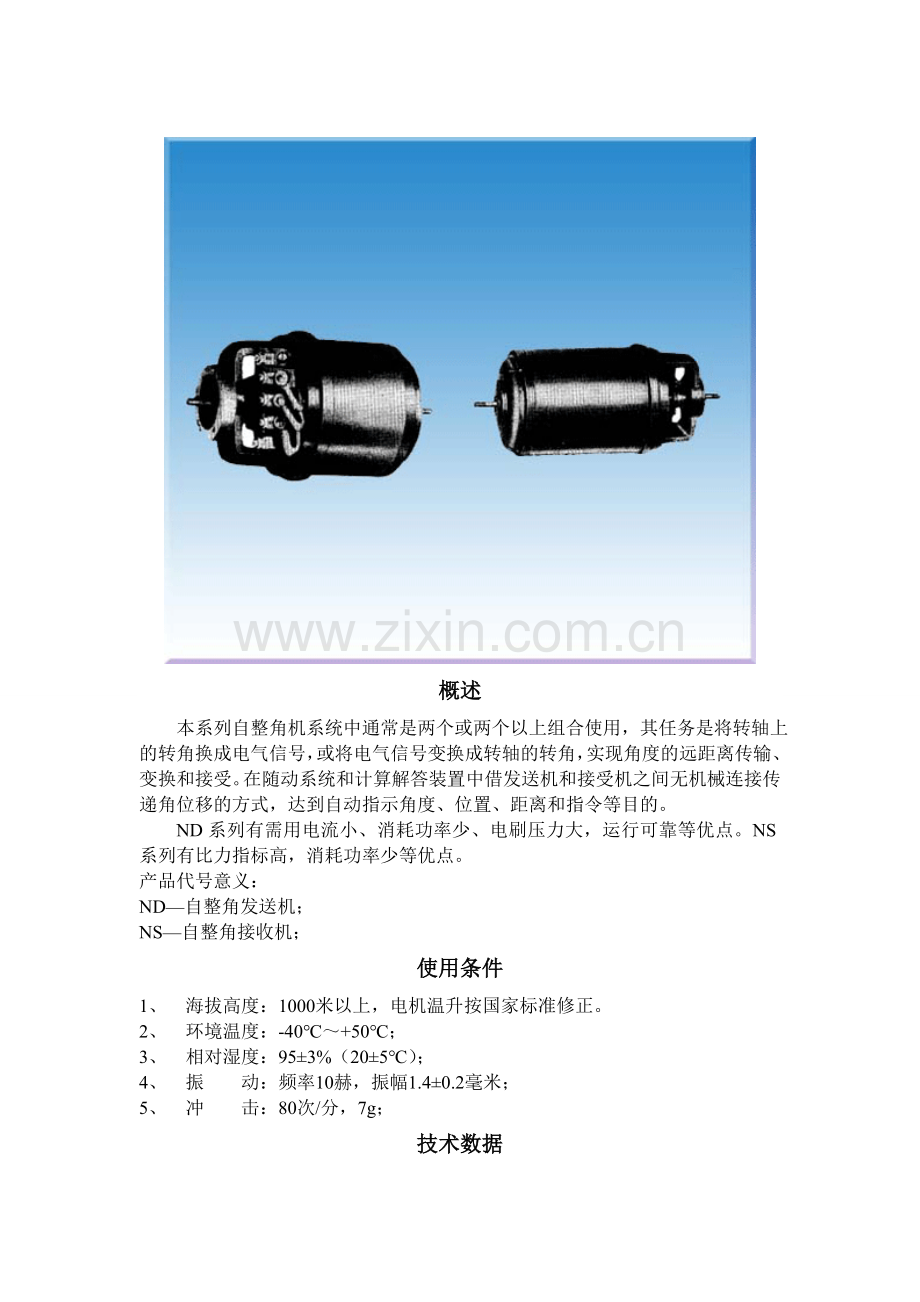

概述
本系列自整角机系统中通常是两个或两个以上组合使用，其任务是将转轴上的转角换成电气信号，或将电气信号变换成转轴的转角，实现角度的远距离传输、变换和接受。在随动系统和计算解答装置中借发送机和接受机之间无机械连接传递角位移的方式，达到自动指示角度、位置、距离和指令等目的。
ND系列有需用电流小、消耗功率少、电刷压力大，运行可靠等优点。NS系列有比力指标高，消耗功率少等优点。
产品代号意义：
ND—自整角发送机；
NS—自整角接收机；
使用条件
1、 海拔高度：1000米以上，电机温升按国家标准修正。
2、 环境温度：-40℃～+50℃；
3、 相对湿度：95±3%（20±5℃）；
4、 振 动：频率10赫，振幅1.4±0.2毫米；
5、 冲 击：80次/分，7g；

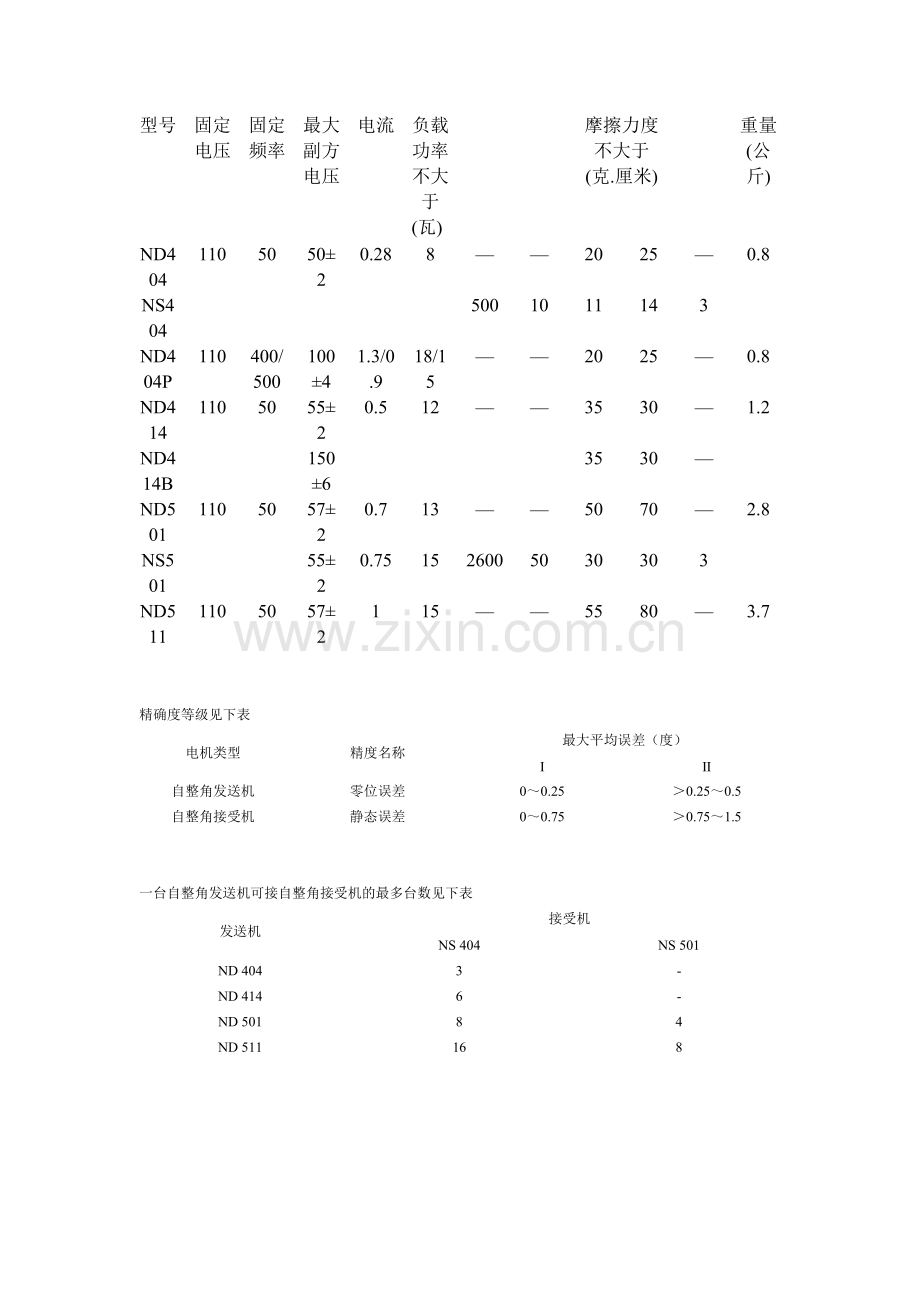

技术数据
型号
固定电压
固定频率
最大副方电压
电流
负载功率
不大于
(瓦)

摩擦力度
不大于
(克.厘米)

重量(公斤)
ND404
110
50
50±2
0.28
8
—
—
20
25
—
0.8
NS404
500
10
11
14
3
ND404P
110
400/500
100±4
1.3/0.9
18/15
—
—
20
25
—
0.8
ND414
110
50
55±2
0.5
12
—
—
35
30
—
1.2
ND414B
150±6
35
30
—
ND501
110
50
57±2
0.7
13
—
—
50
70
—
2.8
NS501
55±2
0.75
15
2600
50
30
30
3
ND511
110
50
57±2
1
15
—
—
55
80
—
3.7

精确度等级见下表
电机类型
精度名称
最大平均误差（度）
Ⅰ
Ⅱ
自整角发送机
自整角接受机
零位误差
静态误差
0～0.25
0～0.75
＞0.25～0.5
＞0.75～1.5

一台自整角发送机可接自整角接受机的最多台数见下表
发送机
接受机
NS 404
NS 501
ND 404
ND 414
ND 501
ND 511
3
6
8
16
-
-
4
8

型号
尺寸及公差(毫米)
L
L1
L2
B
ND 404
NS 404
119-0。23
+0.18
92.8
-0.68
64～66.7
36+0。17
ND 414
ND 414 B
149-0。26
123
94.1～96.8
66+0。2
ND 501
NS 501
150-0。26
+0.62
121
-0.84
+0.31
71
-0.59
51-0。22
ND 511
167-0。26
+0.62
138
-0.84
+0.31
88
-0.59
68-0。22
